窮人家的雷射DIY 40W CO2 雷射雕刻機,切割機,打標機

sean.hi36

132分

樓主

sean.hi36

個人積分：132分

文章編號：47517066

fu88y wrote:
版大太利害了..我錯...(恕刪)

雷射是透過光電子型成的紫外線光,再經由聚焦到0.1mm的點上,型成高溫來進行物體燒熔切割或在表面燒熔出痕跡,所以銅的熔解溫度1250度,再加上銅本體散熱快,雷射光需要在銅表面產生最少2000度,才有機會切割或在表面燒熔...

而40W雷射能產生的溫度約為800度(在一個點上停留0.5秒的照射),所以要熔解銅不可能...

若銅表面為亮面,雷射光則直接被反射到其他位置,更危險...

有測試過在鋁(660度)表面燒熔出痕跡(行程為10mm/Sec,也就是每秒移動10mm)...

fu88y

9分

162樓

fu88y

個人積分：9分

文章編號：47519050

sean.hi36 wrote:
雷射是透過光電子型成...(恕刪)

受教了...原來銅雕須要這麼高溫..
原本只想,是否可以雕PCB板上的電路..
看樣子,減少其中一種應用..可惜了
不過還是期待,第三次研討會..

sean.hi36

132分

樓主

sean.hi36

個人積分：132分

文章編號：47519838

fu88y wrote:
受教了...原來銅雕...(恕刪)

如果你想要製作電路板,可以使用貼紙或感光電路板,將在銅表面上的材料,用雷射去除雕出電路來,最後再拿去洗電路板...

yilin123

5分

164樓

yilin123

個人積分：5分

文章編號：47720378

太強大了, 我個人也超想玩玩看DIY這種機台, 可惜現在版大仍在忙碌,
先掛個號, 等版大第三團要開再來報個名

tenlar

10分

165樓

tenlar

個人積分：10分

文章編號：47787684

我也期待雷雕DIY~第三次研討會 ,若有相關消息,煩請板大通知,掛號先~~

xjustmindx

5分

166樓

xjustmindx

個人積分：5分

文章編號：47791798

想報名+1

請問版大 304不鏽鋼以及純鈦表面想要做logo打標

這樣40w就夠了還是需要到80w

另外請教現行的加工我看都不需要移動工件或是雷射頭

是靠反光鏡直接轉動嗎?

CafeJazz

3分

167樓

CafeJazz

個人積分：3分

文章編號：47830024

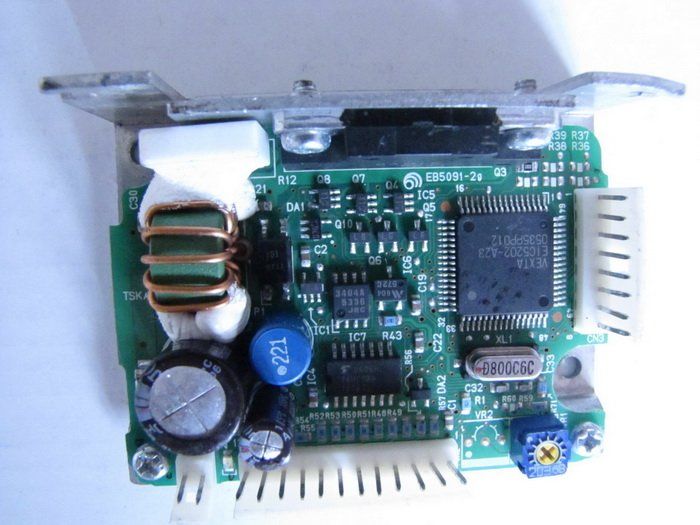

[請益]驅動器電路接線
有一個無刷直流馬達

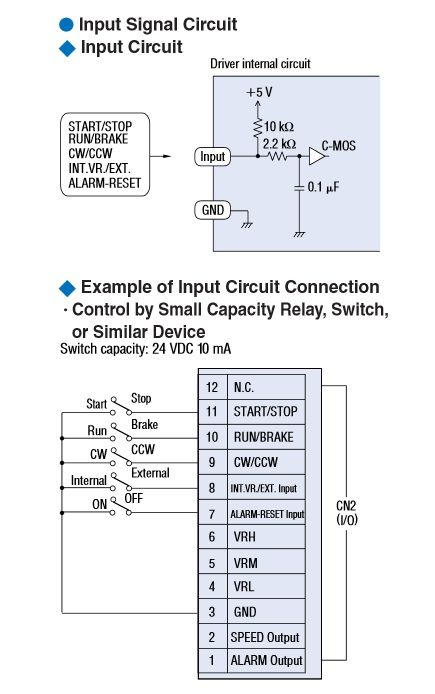

驅動器接線圖如下

CN1
1= +24V
2= GND

CN2
1=ALARM Output
2=SPEED Output
3=GND
4=VRL
5=VRM
6=VRH
7=ALARM-RESET Input
8=INT.VR./EXT. Input
9=CW/CCW
10=RUN/BRAKE
11=START/STOP
12=N.C.

問題1
如要開啟CW/CCW~其中CN2的9號線要與哪個對接做成開關~是與3=GND接線嗎

問題2
如要外接VR~該如何接線~一般VR會有3個接點

在此先感謝
希望有前輩能指引不懂電機的小弟
THANKS!

.
