4G6S 原廠電變散熱及供電強化工程

請注意,以下改造內容有其風險性,並且會失去原廠保固,施作前請三思.(我想這是癈話...)
所有接頭拆裝請務必斷開電源,使用加熱器材請注意安全.

先將原廠包膜割開

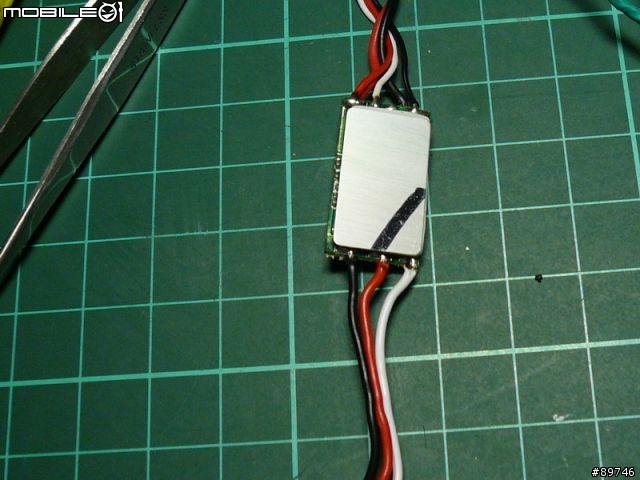

裡頭有包一片鋁散熱片(這....是不是在耍我?)

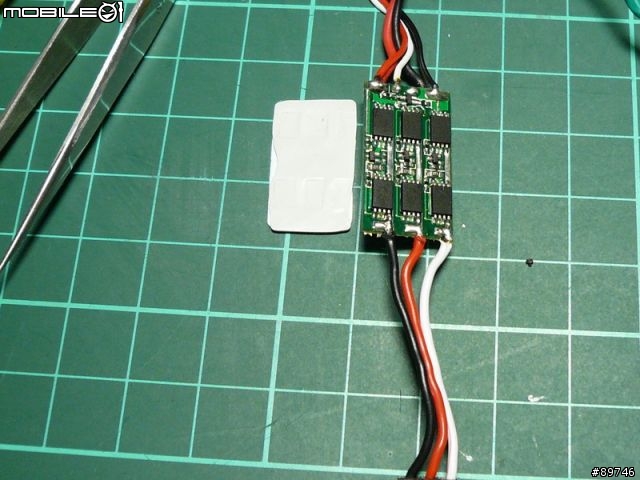

背面用矽膠片絕綠加導熱

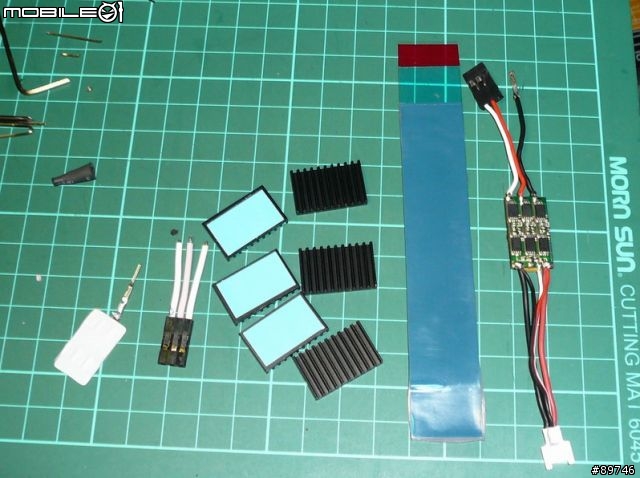

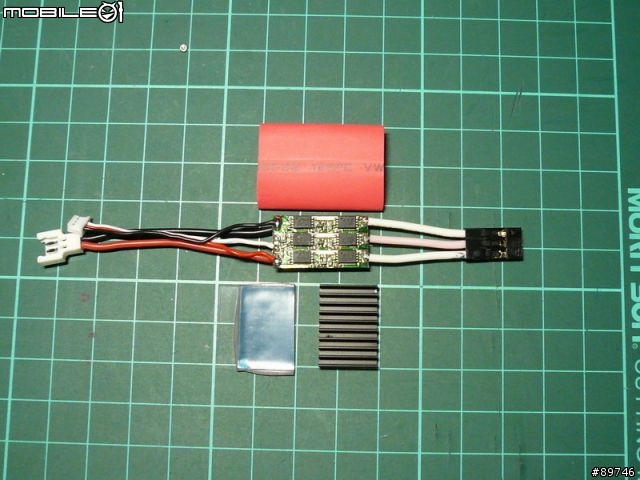

由左至右說明材料如下:
最左邊的是原來的散熱片.旁邊的是 jst 公頭(嘿嘿嘿,你發現了嗎?)
馬達線是 AGW22 矽導線,壓杜邦接頭.( jst 母頭和杜邦母頭看起來很像是通用料件)
散熱片是給 DDR 記憶體用的,以前的舊料,規格是 20mmx12mm,要記得把背膠刮乾淨.
藍色長條是無膠石墨片,絕緣及導熱用的.一條 60 規格是 120x12 (娘親的,怎麼都像定作的,爽啊)
最右邊的就是電變囉...

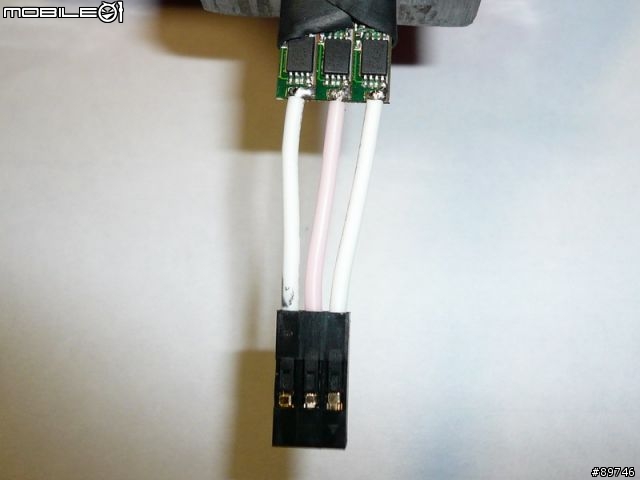

把舊線解焊,焊上新的馬達線.

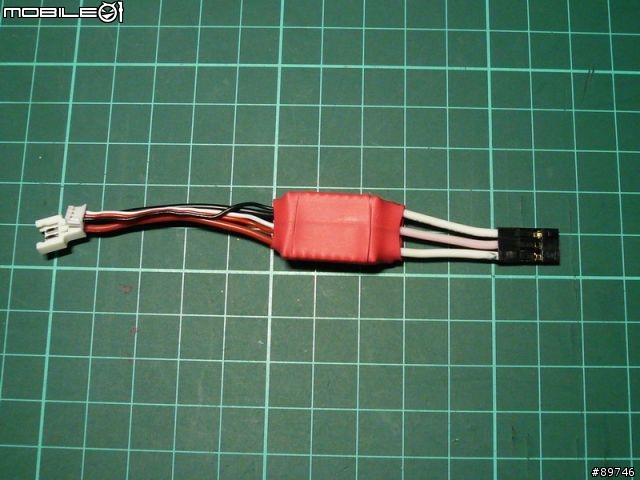

搞定後用熱縮膜整個包起來.熱縮膜規格是 13mmx30mm (我想找透明的,可惜找不到...)

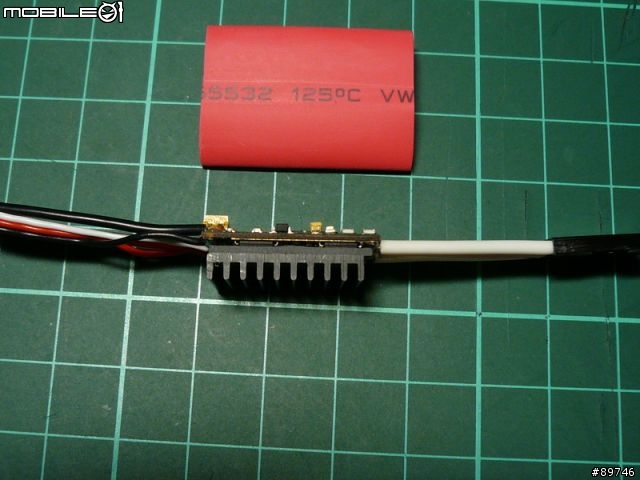

傳說中的三明治...原則上,石墨片要比散熱片大塊,以免壓到電路板造成短路(用力壓一下就扁了)

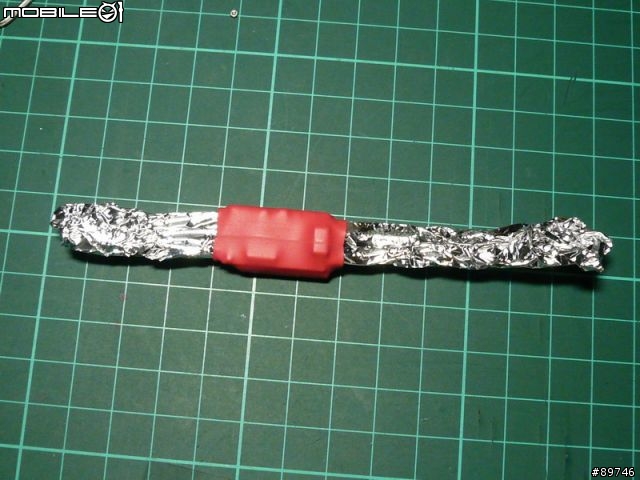

要使用熱風槍前,用鋁箔紙把線包起來,烤起來比較安心.(要記得拆乾淨,不然會短路哦.)

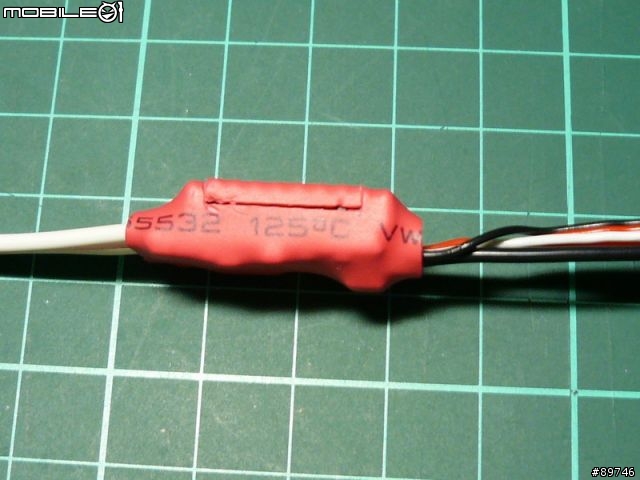

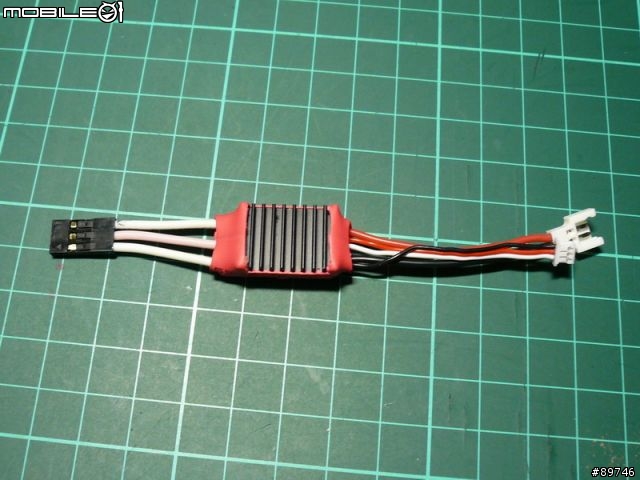

BBQ 烤好了,可以把鋁箔紙拆光光.


割孔的深度.不要太深,以免割到電路板.

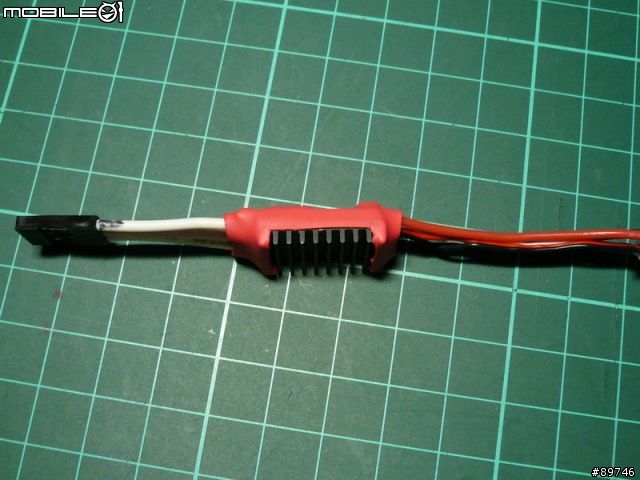

割開後的樣子.


換個方向看.

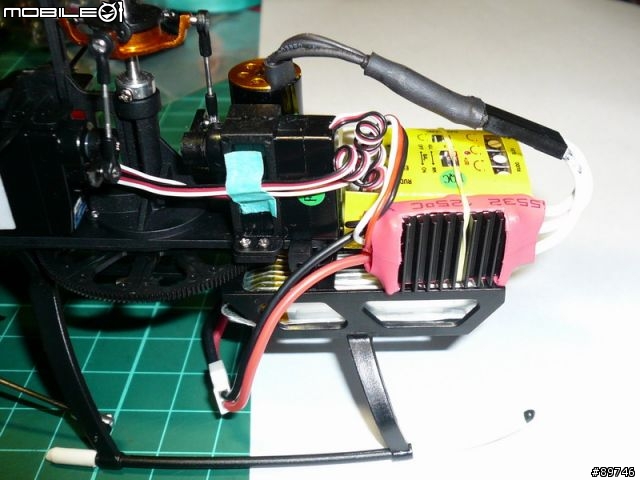

裝著.由於 4G6 目前請病假中,所以我們請 4#6 代勞一下試裝及測試.

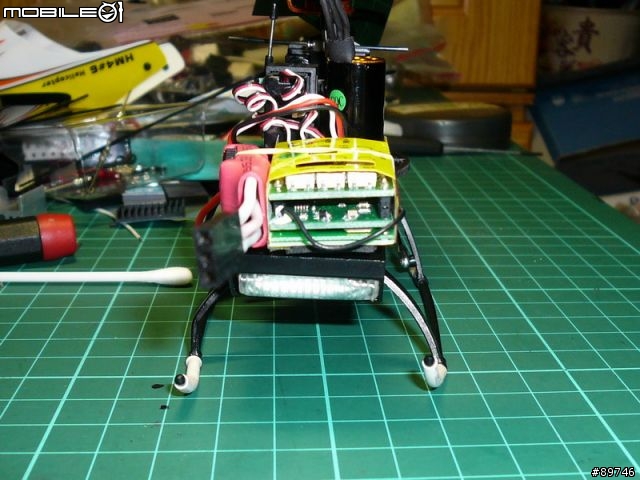

正面圖,要把接收機向右移少許,留空間給電變和散熱片進駐.

演完了,謝謝收看.


JST 公頭是幹嘛的?他是鄉民,進來看熱鬧的啦
2010-05-02 17:11 #1
改的不錯歐
我的4G6電變改散熱


等等發一個小鈦龍電變散熱改善
不錯喔,手工很細緻,不過馬達到電變的接頭建議改用金插 or 直接焊,動力會更強喔。
http://blog.yam.com/yada_yblog_____ http://www.flickr.com/photos/yada
hfb wrote:
改的不錯歐
我的4G...(恕刪)


yada wrote:
不錯喔,手工很細緻,...(恕刪)

感謝兩位前輩美言,還以為程度太差,所以沒人回...
由於昨晚趁老婆帶小朋友回娘家,出關在客廳飆機,結果一時太 HIGH 就....
今天主機待料了,所以把之前作的部份整理出來...

是有想改直焊,不過因為技術未夠班,常摔機,用外轉子無刷很難控在低速運轉,奇異筆大法不好施展
所以沒改,不過我會用 JST 公頭補強外轉子無刷那段.
hoba大的說明與圖片鉅細靡遺
非常有參考價值
另外請教YADA大的是...
金叉好像在電子材料行裡面買不到...
只能在模型店裡面買嗎?
hoba大的手藝相當專業, 美觀又實用
讚!!!
請問~~我的4G6S原廠電變好像有燒掉的跡象.... 就起飛時油門要推到50~60%才飛得起來...

去模型店問說該是"電變" 有可能燒毀? 這該如何判斷?? 如真的燒毀, 我有cb100殺肉的"電變"可用嗎?

還是乾脆改電變? 我還是新手不用太噴的啦....
先謝幾位前輩過奬,只是土砲改裝而已

sigwa wrote:
請問~~我的4G6S...(恕刪)


會不會是螺距設定有問題?負螺設太多?
請問Hoba前輩,

這4G6S, 有那設定嗎? 我看了半天都沒有, 只有那6個參數耶.. 目前都設"0"只有 SEN"25%"

另外電變如何檢查? 改直焊馬達會改善嗎? 謝謝~~
sigwa wrote:
請問Hoba前輩,這...(恕刪)
是有人把參數搞亂後導致沒負螺距,但是改參數...
還沒用功到哪裡耶...

如果是出力有問題,改直焊空間也恐怕有限,不過主馬比較不耐操是真的,聽說操太猛會退磁...
