人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)

CNC銑床是高精密的機械,一台往往數百數千萬
這不是我玩的起的,再說我要的只是一台可以放家裏給我搞搞COS道具的傢伙就好
真的搞台工業銑我媽會先殺掉我

有了這個想法就開始找相關的資料
一開始我也是看看拍賣,上面的機種很多擠鋁、鑄鐵、鋼板、鋁板、PVC板、木板
各種材料都有人拿來作機架
但有一個問題都不便宜,就是個貴字
也可能是我沒錢想玩所以覺得貴,但是看看結構也不至於這麼貴
既然現成的沒指望就自己搞吧!

作設計最忌諱盲目,一開始就要先將需求、限制說清楚
我的需求:
1.我的加工環境是我家,太吵雜的機械當然不行
2.雖說是CNC但是我不是拿來作機械零件,追求兩條沒意義,有個十條到五條都可以接受
3.因為要作模型、GK、BJD娃、或是雕花因此我需要四軸加工能力
4.機器最大只能吃220v單相電
5.尺寸要在60x60x50的體積內,重量不可超過80KG

首先,先蒐集資料
大陸那邊DIY機械的風氣很盛,在那邊的論壇混了兩個月
初步有了概念
CNC雕刻機這東西是將CAD經過CAM轉成G代碼再通過MACH3或是KCAM4在電腦執行
並且透過PLT阜連結接口板再通過驅動板推動步進馬達
馬達透過螺桿(一長條都是牙的東西)推動螺母座帶動各軸運作

主要提供雕刻動力的是叫主軸的一個大鐵柱子,前端有個鑽夾頭
可以夾住各種刀具,在材料上依XYZ軸移動就可以雕出東西
而我的第四軸就是可以將材料翻面
道理很簡單,但是我真的埋頭下去作材知道這東西非常難!

給大家看看我第一次設計的
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
很傻很天真的設計,60x50的檯面,支撐軸導軌
移動龍門結構,為了爭取加工區域還將兩側架子後移
不多說,這東西一上網討論就一堆問題了
首先是我採用擠鋁當材料
這東西會共振,運作起來好像在吼叫一般
而我的那個側板更是因為浪費材料而估價後我就不想搞了
更不要說結構剛性變形等等問題

中間斷斷續續修改數十次
目前比較OK的外型
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
檯面60x45,移動龍門、背置滑軌
對了,到這次設計我就放棄了支撐軸,改用二手線性滑軌

因為我不是機械本科所以搞這東西是十分吃力的
還要自己接電,配線

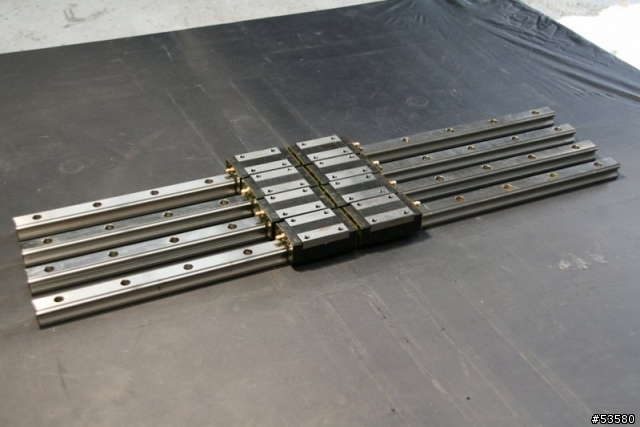

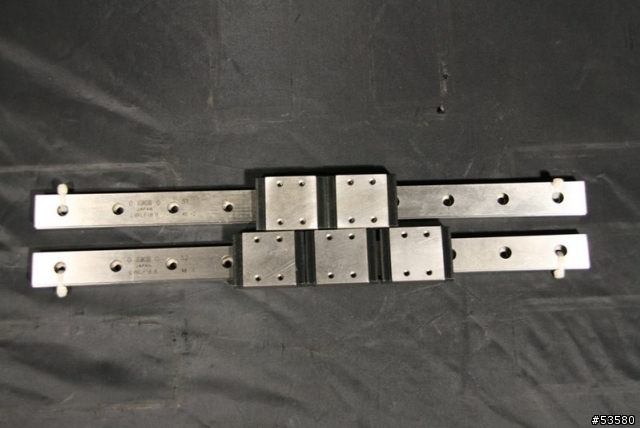

下面是我買的材料
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
人窮手癢DIY一台CNC雕刻機(最新進度98頁971樓)
XYZ軸滑軌、水冷電主軸、變頻器

目前要找加工店家了
有人認識加工店家嗎?最好是可以連工帶料,加工內容銑六面、鑽孔、開T槽
傳統機加工就好,不用CNC
有推薦請PM

這邊我會繼續更新,希望可以做的出來
milton大

你很強,想要自己組一台cnc
我本身從事cnc加工
雕刻機我不懂拉
我做是一般cnc銑床
原理是一樣的
我是建議你直接買台成品比較快
這樣搞一稿,在組裝起來
可能比直接用買的貴很多
如果是興趣那就另當別論


裡面應該也有很多整合問題
這軟體不能跟那硬體配合等等

興趣真的是一條不歸路
不過真的很佩服你的精神

加油



我記得桌上型的CNC也不過才12萬
樓主這樣搞下來價格應該會破表, 還不含夾具的錢

milton wrote:
十條到五條都可以接受...(恕刪)


十條到五條很精密耶
考慮到零件跟組裝的品質, 真的有可能到十條 ? 一個稍微大一點的組裝隙縫就10條了
如果加上控制器及驅動器還有配電.
希望你預算有精算過.
其實找中古的雕刻機來改可能比較簡單一點.

milton wrote:
CNC銑床是高精密的...(恕刪)
標題寫成CMC了~~
Facebook-[汐止暗光鳥自行車隊]粉絲團
加油,
祝您成功!

我自己估算一下,加工費和材料費就粉高,
而且這樣的組裝式機架,
銑切頭會震動,
公差勢必放大.

我知道的治具加工廠位置,廠商名稱就不提了,可以給您參考一下:
台北市興城街32號
中和連城路583巷25號


興城路在中山北路二段後面巷子裡,這邊有很多材料,電機,機械加工廠商可以參考!


請參考 MARK 雜誌第二本 裡面有你要的訊息~外國一台桌上型CNC約1300美金~網拍的價格不知道貴什麼~不過精度可能要再確認~0.05mm~0.1mm公差應該可以達到~有疑問在說~

http://micro.lumenlab.com/

你的主軸是幾轉的感覺很大一顆?

再建議你只是做道具倒不如買三D成型機~直接成型~

http://www.makerbot.com/
milton大

這個不會做不出來,我說一下我的經驗
我不是學機械,自己拿電鑽,鑽出來,除了是軸承孔太大請人CNC加工
花了500元以外,其他就只有材料錢了
機構是1cm鋁板,抬面是鋁擠型,主軸沒你的那麼高級只是一般的雕刻機
控制板網路買的(懶的動手做),滾珠軸承也是買中古的,整台機器做完價格跟買的差蠻多的
你們說的5條10條是什麼我不知道
現在機器快樂運轉中
我的機器


機器做出來的桌椅成品.

我會考慮自己作有兩個原因
一是大陸四軸機結構怪得恐怖,有些部份就是不對勁
維修也是問題
二是,那樣的結構對不起六萬的價格
我自己算過,整台搞成,十萬內可以辦到
目前我這邊有0級花崗石平板,300mm1000mm卡尺,百分表,刀口角尺
我打算再買一個花崗石角尺
精度五條到十條,都0.05~0.1mm了,作機械的會笑我的
CNS標準機加工要0.02,我這機器不達標準的
其實有0.1我就夠了,無所謂

RP那個部份我是覺得CP值不好
因為DIY機會有階層感,但是CNC小雕只要速度放慢可以做的精細

自己作唯一的困難就是加工,因為我不懂怎麼溝通
雖然我是建築的,圖我會畫,但是一些標注專用符號我就不懂了
還有一個大問題是加工餘量,因為要銑六面,勢必體積有所損失
我該留多少餘量呢?
興城街那邊不便宜啊,台北都可以自己有想接案的我也接受
倒是鋁料我該去那買呢?

今天的進度,確認孔位不會相衝突,底拖板預計切兩塊,作電機座順便減重
Z軸也去掉一塊多餘的
