之前迷上鋼彈模型,這次改來分享 Arduino 微處理器控制板!
因為工作關係,經常需要開發電子電機線路,但是又不想浪費太多時間打樣~
偶然機會發現 Arduino 的模組化可以提升整體速度,以後有機會再說!
就在上網找一些 Arduino 參考資料時,偶然發現這可愛的改造!

Arduino Nano based Microbot
http://www.instructables.com/id/Arduino-Nano-based-Microbot/
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-d047a7552dcac0010d982075e2f12239.jpg)

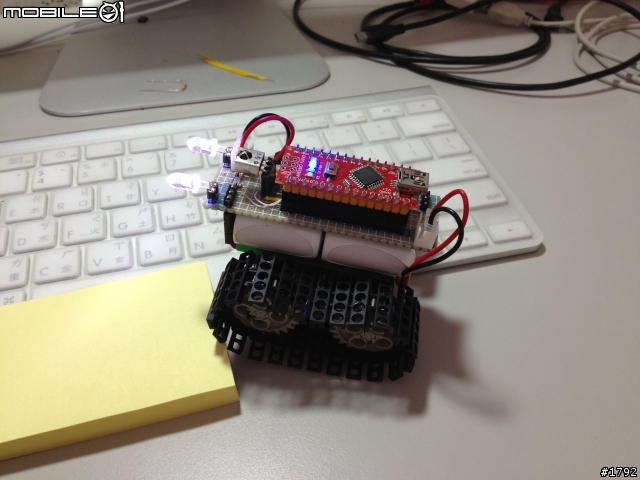

於是,翻箱倒櫃把二十年前的 LEGO 玩具挖出來改造!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-5eef02965e3c0a83e946f7276030416c.jpg)

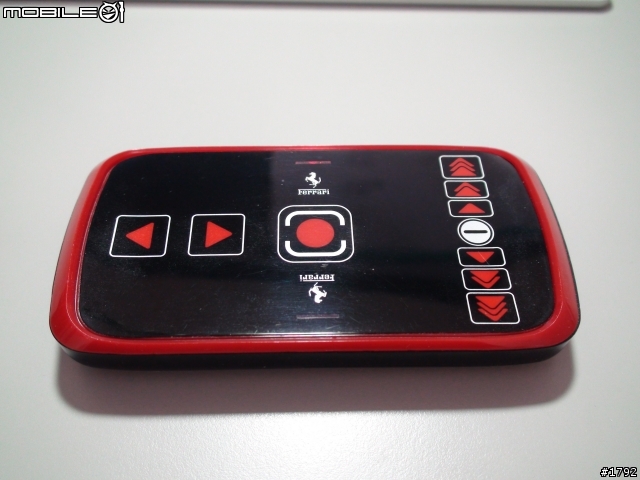

再把小侄子遙控車控制器拿來當遙控器!
( 基本上 法拉利 已經撞爛了,就剩下遙控器~ )
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-5e02c8d8b388f7f722f5812e494cbb40.jpg)

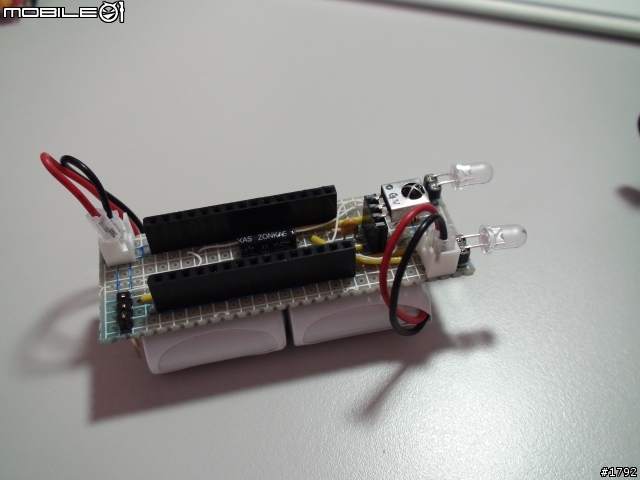

而 Arduino 的轉接板都稱為 Shield ~
所以我自己也用洞洞板焊接出一個來當載台!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-121cd61729563c246e8af70882c947cc.jpg)
Shield 電路圖
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-706659f6bf4c7fb9085587d3586999bb.jpg)
前方兩顆白光 LED,中間鐵殻保護的是 IR 接收器,後面就一些穩壓濾波電容。
下方是兩組 無線電話 鎳氫電池 串接當主電源。
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-c96d3cd728aa0cee38c479eca56eb3a7.jpg)
不好意思,伺服馬達的改造可以參考上面國外網站,或是直接購買可以 360 度旋轉的型號!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-49a33b118f132930a8ee291ba19494f7.jpg)

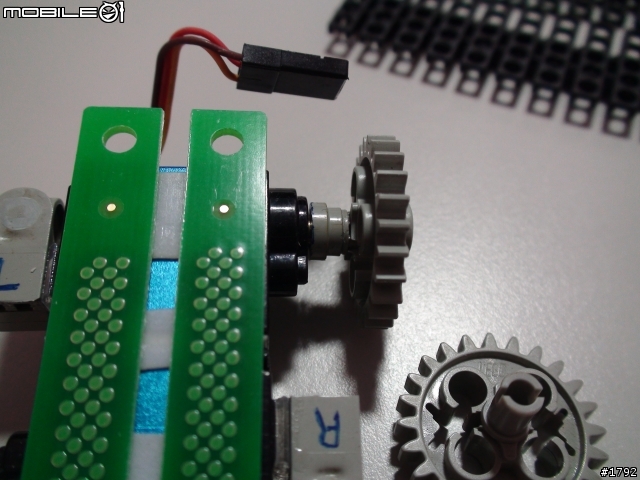

伺服馬達傳動軸直接用快乾與齒輪黏死,反正不會再拆了~
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-69405b344f97cc822e3754296add3c51.jpg)
另外一邊也是用快乾直接黏在伺服馬達外殼~
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-97127f2ac74ebcbaac1c2e9a6b8878bf.jpg)

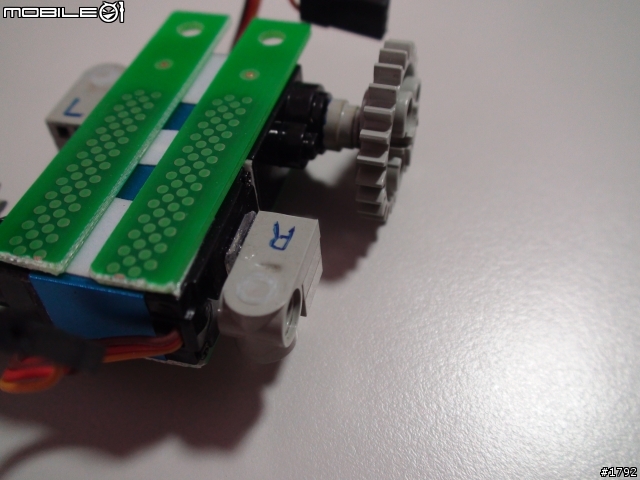

要注意兩邊傳動齒輪是否平行,不然履帶是裝不上去的!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-6217897347c1957770e8bd2b322bc2e2.jpg)
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-893550a66b051a6a2517d678ed486345.jpg)
二十年的履帶 ~ 現在很多模型都還比不上!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-cdacf3c08d7cb1fed1182f9d40c3a76b.jpg)

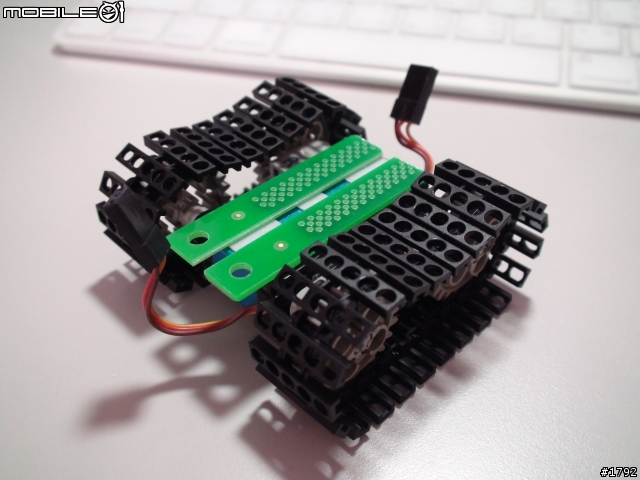

底盤完成!
上下各有加裝碳纖維板,以增加載體強度~
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-6e974d8d2c65516e996e9c7b5c00456d.jpg)

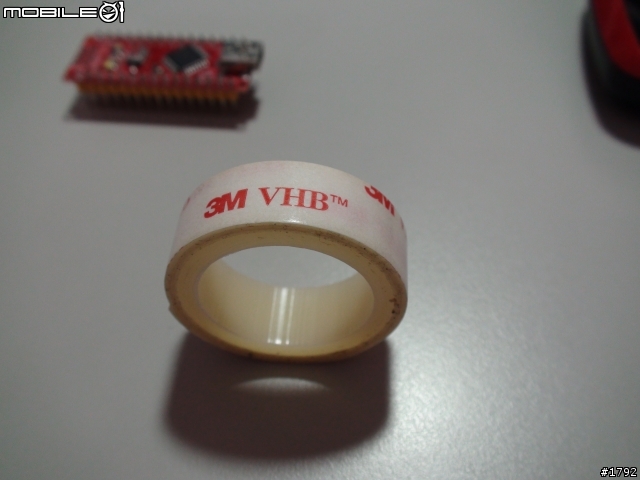

除了快乾,這 3M 無痕雙面膠帶也是我最愛 ~
整台車都是用這雙面膠組合的,到時候要拆也方便!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-23e41588e50c960f8eb6ee16ccca33fa.jpg)

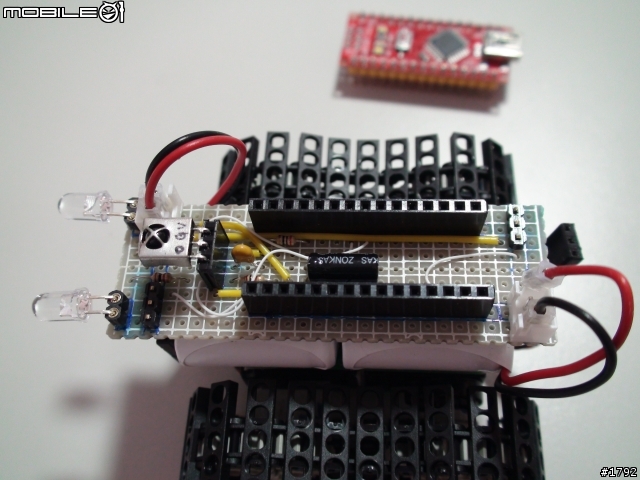

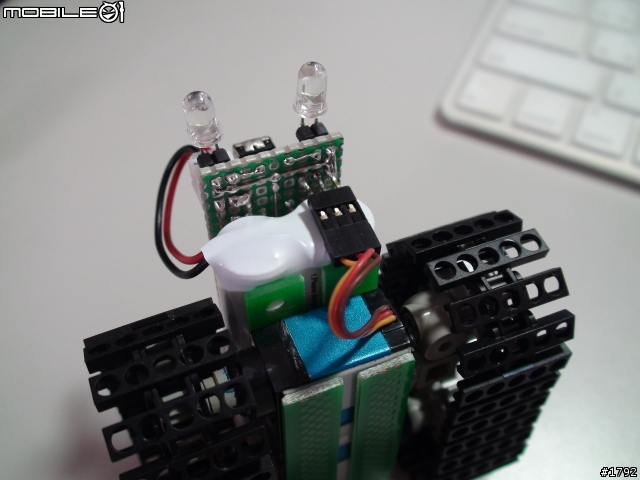

組合控制板,與連接伺服馬達!
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-209ab780635c69483cf80f4ef9c9b987.jpg)
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-23ac222a98ee6de51b341038d11e3ce3.jpg)

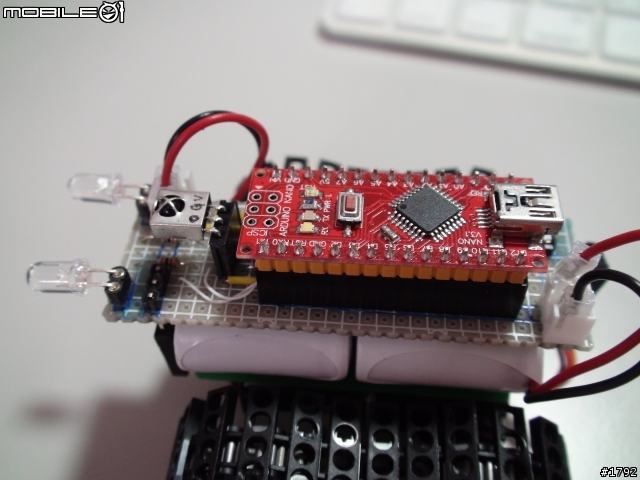

最後插上 Arduino NANO 就搞定!
剩下載入程式即可運作~
![[ 分享 ] Arduino 微型移動平台!](http://attach.mobile01.com/attach/201210/mobile01-427c066285af8850e97e9598c5fe1704.jpg)
最後影片展示!
程式碼附加壓縮檔: 201210/mobile01-61c9cc5decf0ada207e011d705bca09b.zip
