[分享] 鋼彈騎士-可動公仔 (9/6更新,17頁)

(不定時持續更新~)

M妹-可動公仔 ( 完全自己設計/研發/製作/組裝 ) 使用 3D印表機

插播快訊:
第一次發表在 http://www.thingiverse.com 被置於首頁(有特色的設計)
*網頁截圖


免費下載列印,只要不做商業用途..
下載網址: http://www.thingiverse.com/thing:54564

凡是對”模型”有愛的人,
又看過了日本 BANDAI (鋼彈)的設計/製造/生產專訪報導後,
http://koubokukei.blogspot.tw/2012/11/blog-post_8.html
一定多少會對於”模型”的產業產生一些嚮往,
現在才知道他們是不做”模流分析”的...呵呵~
另外看到網路上那麼多模型神人的作品,
也會產生一定程度的愛...(應該是說 “毒”)
但是自己可能沒那個天份,卻又很想玩..
且領域也太廣大了..
鋼彈, 軍武, 卡漫, 寫實, 療傷系, 食玩...多到寫不完了啦= =
做了幾個月的功課(爬文,Google...)
終於找到了新的方向,付諸實際的行動取代空想..
雖然在國外大約已經發展有五年多了,
沒關係, 現在開始追 @@
在一個月內自學了三種3D軟體,(SketchUp, Rhino, Solidworks)
雖然都只用到皮毛功能, 但是目前還夠用,
這種模型/機構/原形設計是需要時間練功的,
所以急不來,基礎先打好..
再來就是買了一台3D印表機,
這個硬體從幾百到幾萬美金...
當然價差高低影響到列印出來的品質/尺寸,
看看自己的口袋(好淺 = =)
只好鎖定價位在2500美金以內的,
在這個等級的機型比較,花了我至少一個月的時間..
在官網註冊帳號,放進購物車, 刷卡,(打完收工~)
最後全部花了大約75000台幣就拿到了
(從紐約快遞過來,包含運費,進口檢驗費1200,運送保險, 機器免稅金,線材加5%稅金)

*前言:
所有機器和汽車/3C產品都一樣,
青菜蘿蔔各有喜好,
所以我不會說哪一家的好,誰的不優..
只要工具自己用的是否順手達到自己要的目標,
畢竟就只是個 “工具”, 所以不對機器有太多的著墨,
因為主題是 “模型DIY”.

先介紹一下我用的這台印表機,
解析度每層 0.1mm ( 100 microns,台灣稱為精度 10條 )
白話文就是 大約一張A4紙的厚度,
這樣大家應該就知道厚度了 @@
至於列印範圍尺寸(就是一次列印,一體成形的最大size),
之前會去注意..但是現在已經不是重點了,
因為只要是”大”都一定要拆解3D 模型檔案,
除非像國外有一台3D印表機大到和一間工廠一樣大的@@
我不是機械本科, 所以一切都是自學的,
有錯還請不吝指正喔 ^^
由於篇幅關係不針對印表機寫的太細節,
因為Google找到的資料絕對比我寫的還要詳細,
對於想買的人一個小叮嚀:
只要是”機械”的東西一定會需要保養/維修,

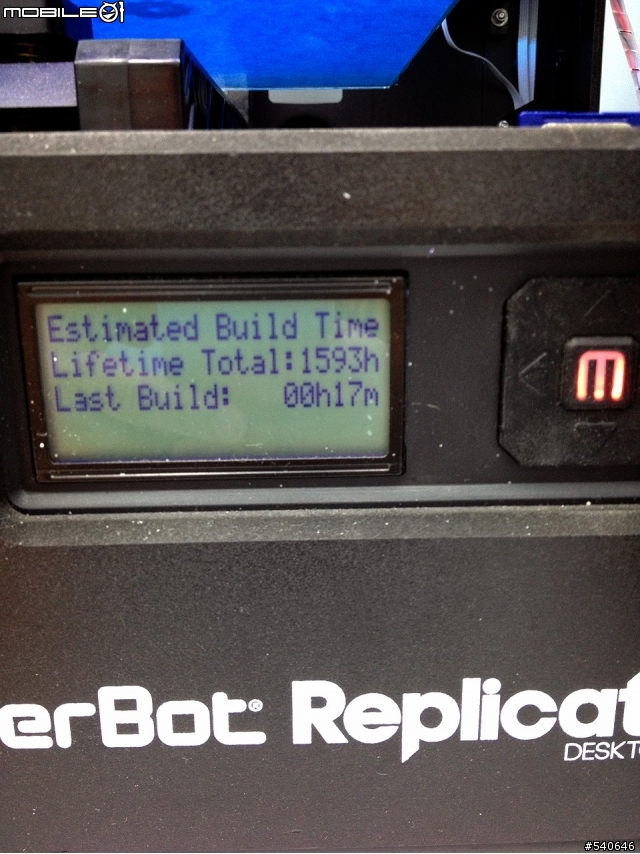

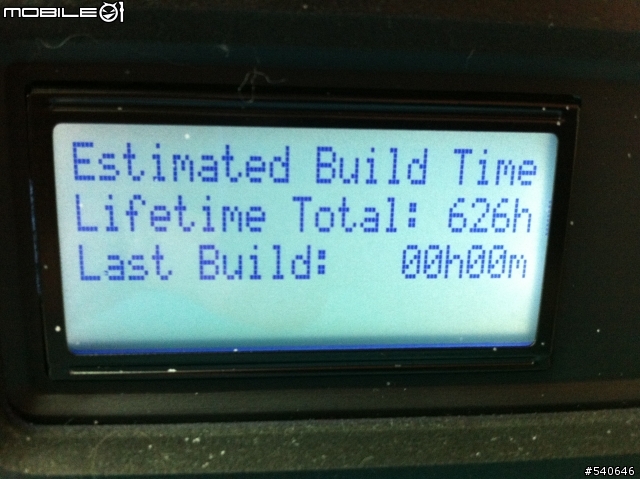

截至目前為止我的機器列印時間已經超過 600小時,

*照片 (600+)


隨著機器運作時間拉長, 多少會維修一些東西,
也需要一些細微的精度校準,
所以如果你沒有具備一定的 DIY 能力和工具,
或是對於 DIY 沒愛的人..請三思~
因為目前這個價位的產品還不是100%像2D噴墨印表機,
或是電視機一樣, 有問題就送回原廠,要不就是丟掉再買一台,
除非你買的產品有人可以為你做完善快速的保養或是故障排除.
而且基本的英文讀寫是需要的...=.=
人生經驗值要分配一些給 電子, 機械, 軟體,
英文經驗點數是不用點滿,
但是軟體經驗點要高一些..這樣出團比較順利@@(我再練肖話)

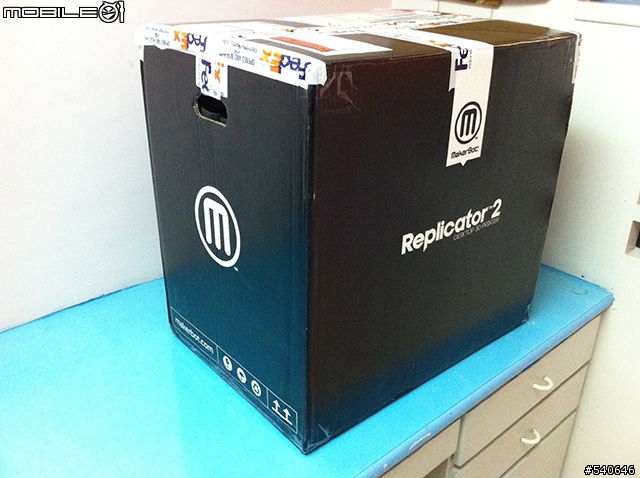

剛拿到機器的時候, 不免俗的當然是先”開箱照”

*照片 ( Replicator 2 )
從紐約快遞來的~可能訂單太多,等待交貨期從6周延到8周.

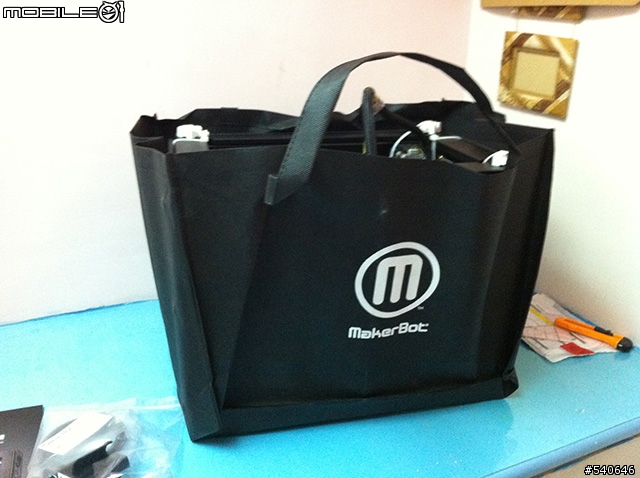

原廠很貼心的附上一個提袋,
印表機直接"提"出來的..

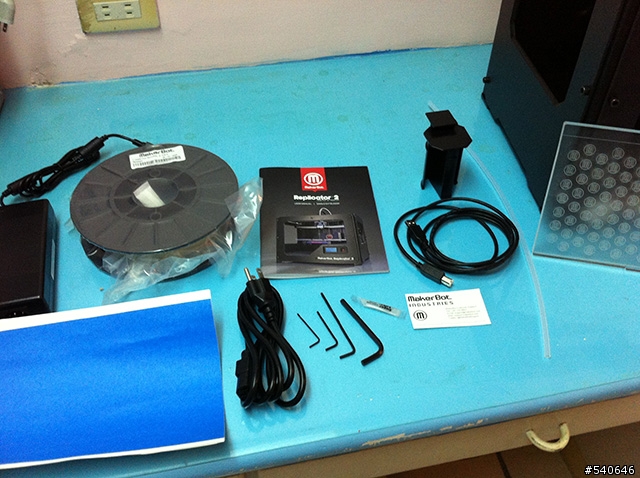

所有配件包含送的500g PLA線捆,
機器會用到的所有尺寸內六角螺絲板手,
螺桿潤滑油..等
*照片

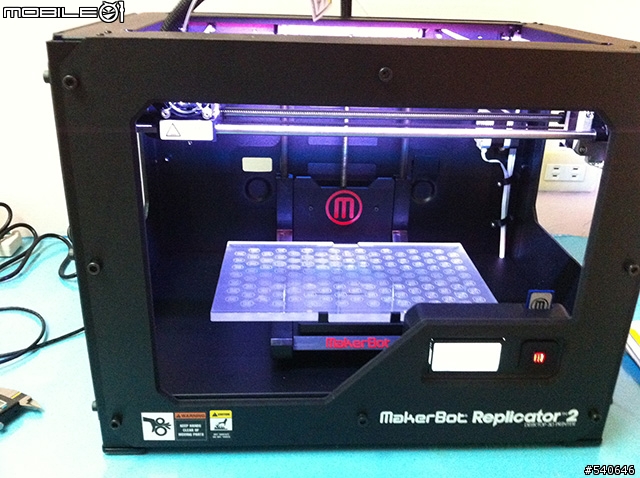

本尊出現嚕~ 這家公司出了很多代的3D 印表機,
就這一代的功能/規格/外型我比較喜歡( 因為我肖想鎖定關注這個很久了@@ )


開機的第一件事情就是印”範例”,(機器中附贈的SD卡裡面的檔案)

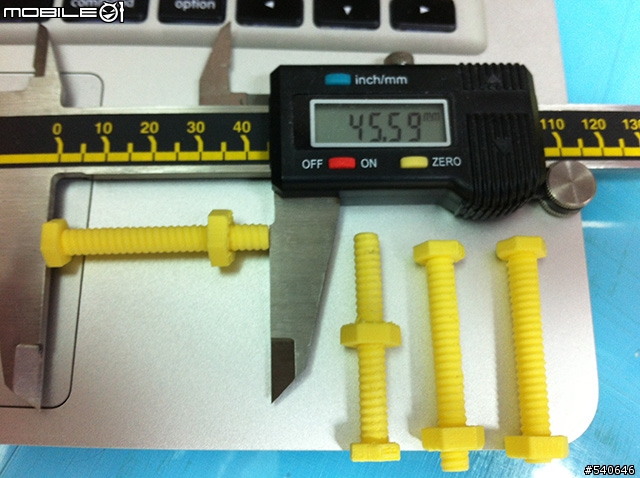

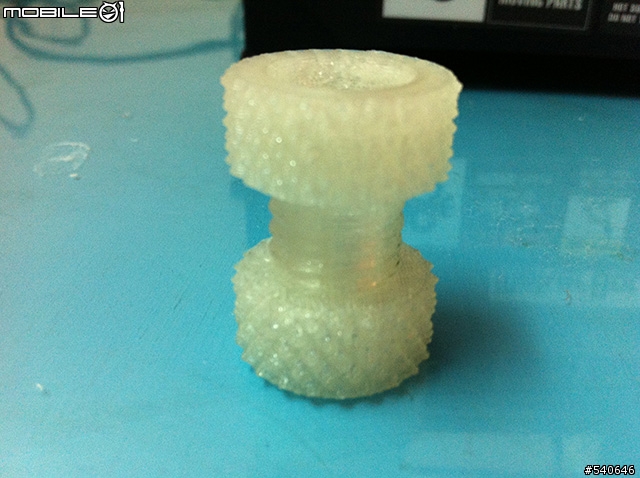

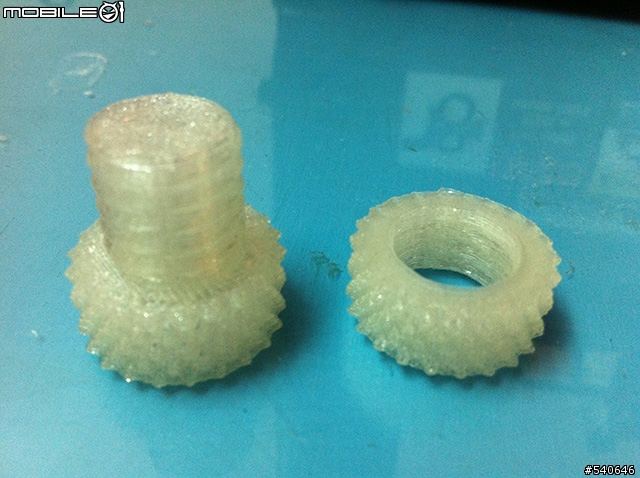

*照片 ( screw )


螺絲+螺帽 轉起來真的可以用,第一次的感動/悸動,
在家裡書桌上就 “生產” 出了 螺絲+螺帽,
而且沒有傳統 CNC 吵雜的切削和粉塵,
平常看電視探索頻道節目的 “製造的原理”,對很多工廠羨慕不已..
也有媒體宣稱這門3D印表機的開源科技(Open Source)
將已經開啟第三次工業革命.
現在全球很多國家都運用這個技術為基礎,
自行發展出了很多印表機,包含台灣也有人在生產機器,
原本非常期待購入台灣MIT的印表機,
但是售價卻高出很多..(口袋太淺的怨念)
我現在使用的原料材質是 PLA (Poly Lactic Acid,又名玉米澱粉樹酯),
所以不會有塑膠惡臭味(至少我聞不太到),
但是每個人的體質不同, 對於”味道”感覺也不同,
這種 PLA 是無毒/可分解的,也有人印出來當餅乾膜子.
美金48元(一公斤),

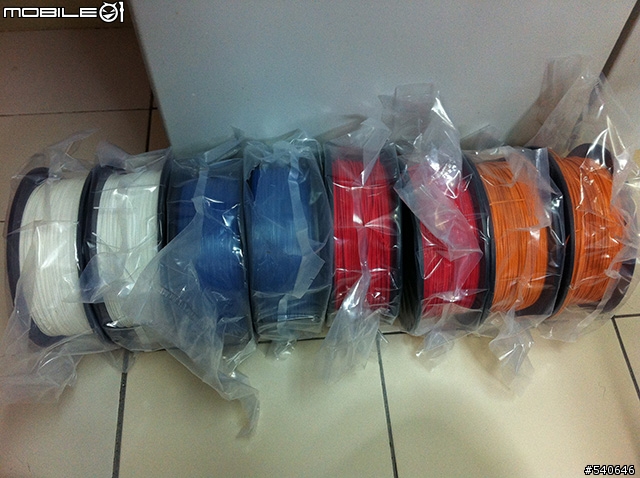

*照片 ( PLA spool ) 01傳統-疊疊樂(橫向的 =.= )


有了工具(3D 印表機)以後, 開始模型之路了~
網路上全球很多 Maker 無私的免費分享了他們的3D設計圖,
不是本業和本科專長的我, 當然是先下載現成的檔案,
先爽印再說嚕~

//====== 別人的設計 =======
可以製作的東西太多了,多到甚至自己想都沒想過,也沒看過的東西@@
我也印了非常非常的多,
一天至少列印 20個小時,睡覺的時候機器還是繼續印..
下列選出一些我比較喜歡的和各位分享.

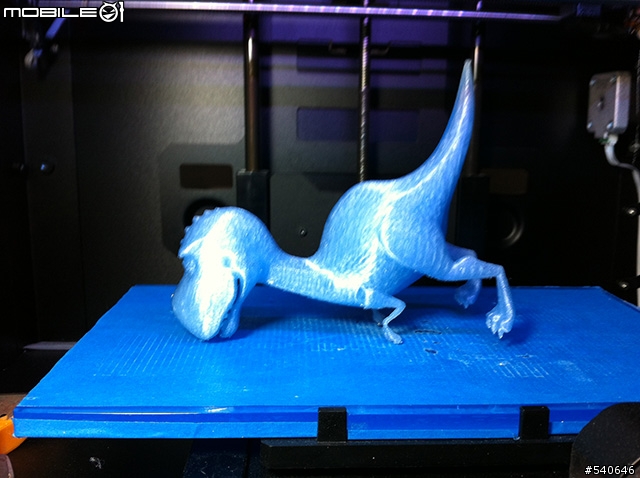

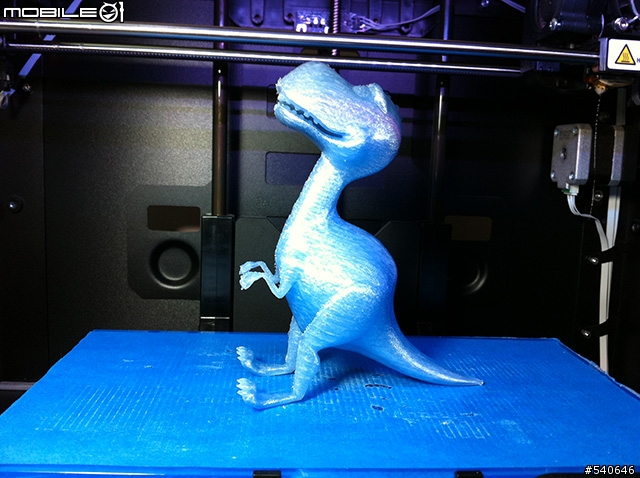

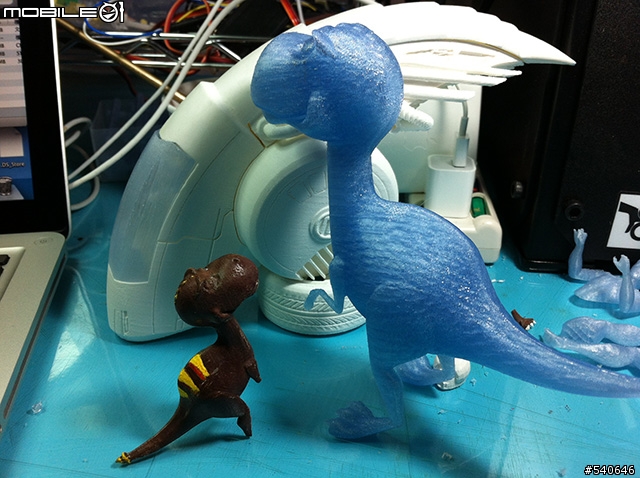

*照片( 可愛恐龍 )

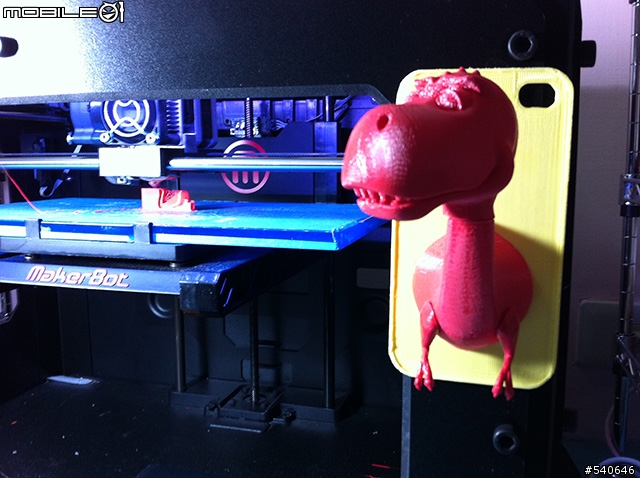

幫我同事做的療傷系小物,
恐龍頭結合自己印的iPhone保護殼,替辦公桌增添一些療傷系氣氛@@.

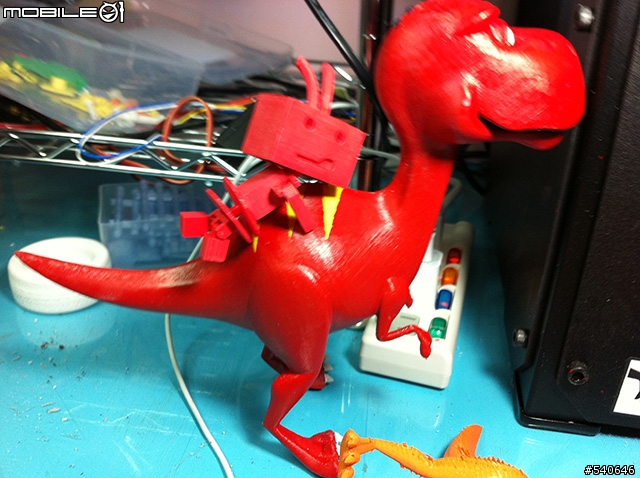

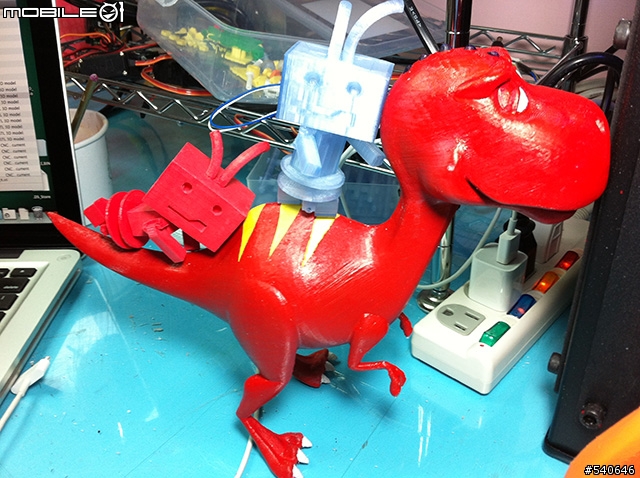

*照片( 可愛恐龍 自行塗裝版)
很多人都會問這要用什麼顏料塗,
其實你塗一般模型的都可以用,
包含 TAMIYA的噴罐..
這隻恐龍是用壓克力顏料

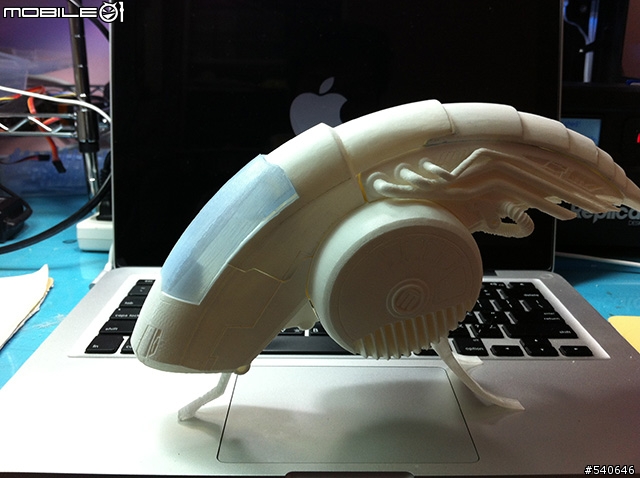

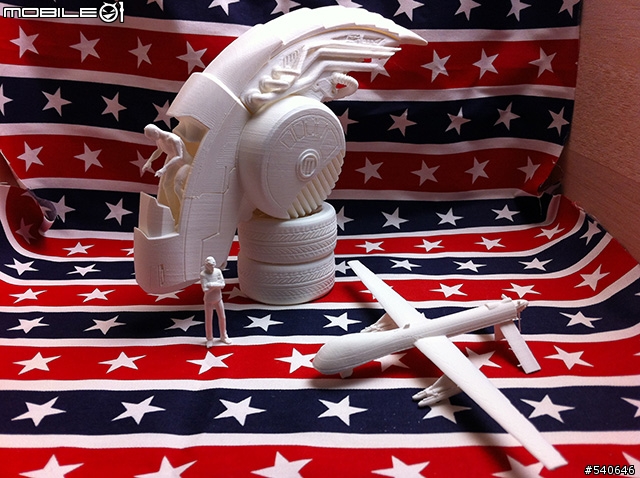

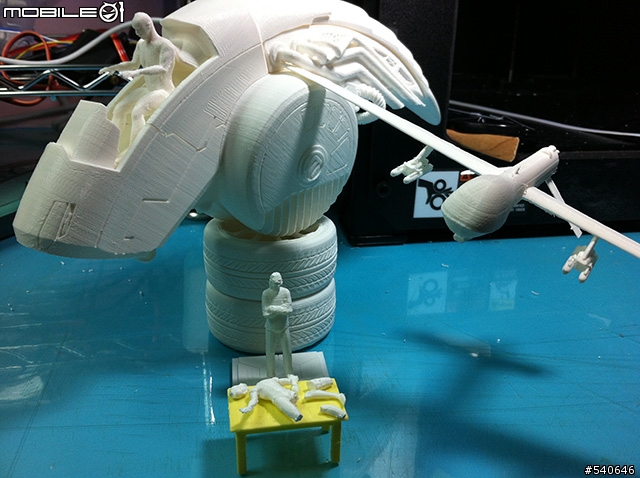

類似電影關鍵報告中的未來運輸器,
暫時滿足自己對於 “科幻題材” 模型的慾望~

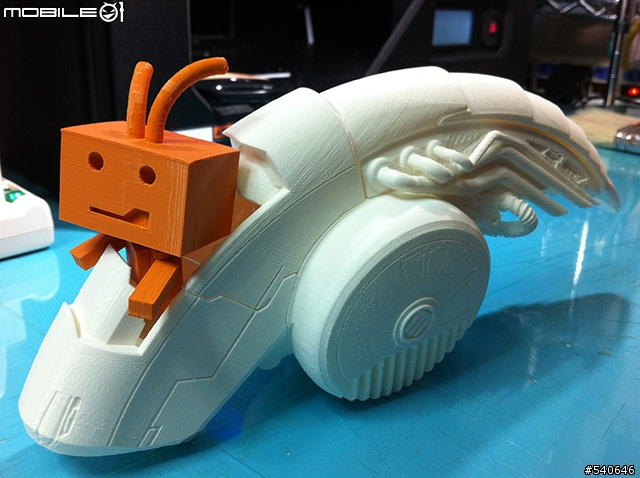

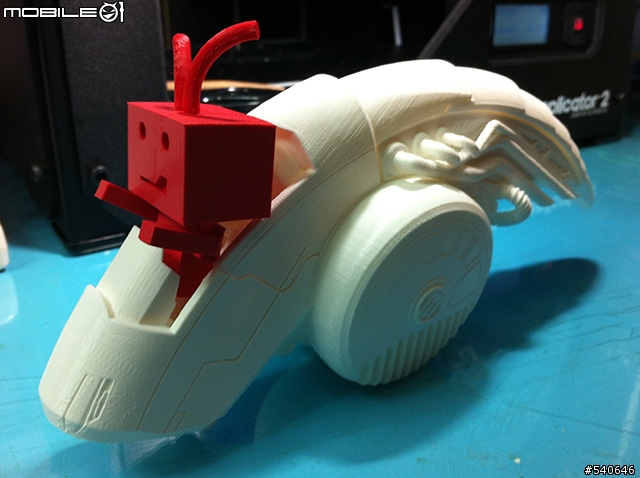

*照片 ( ALPHA )

駕駛座座艙蓋是活動的~

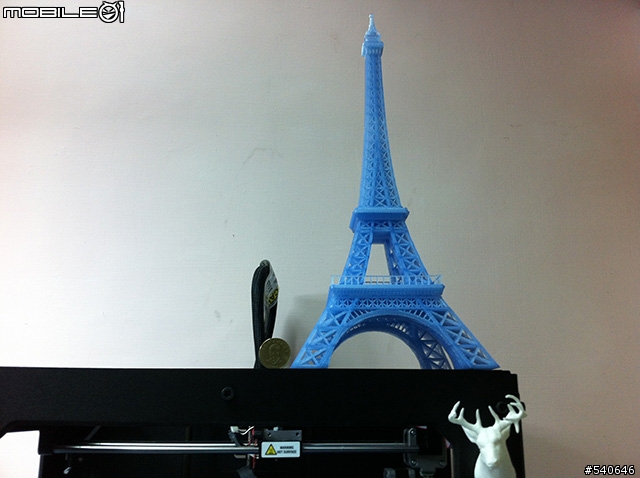

巴黎艾菲爾鐵塔, (零件數5個)是目前列印最大的模型,
高度 42 公分, 由5個部分組裝而成.
試試這印表機到底有多大的能耐,
但是很明顯的~ 還不到極限喔!(後面會陸續分享更大尺寸的)
*照片


當然男孩心中永遠的小惡魔(汽車)
在模型收藏中也是不可缺少的,
只是數量的多寡問題..

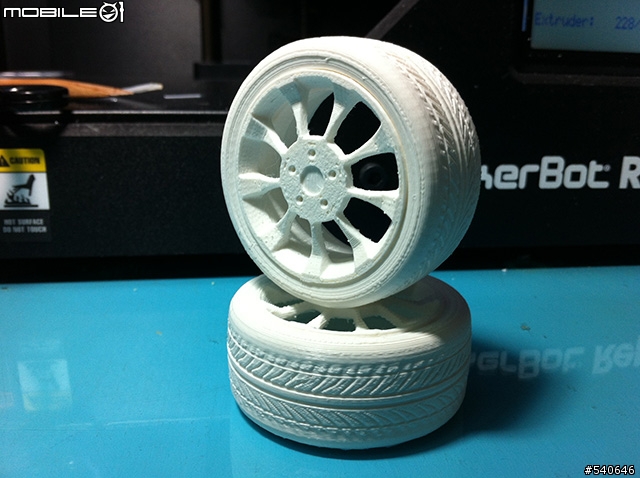

先來2顆汽車輪胎止渴~
*照片 ( 輪胎 )


電影中常看到國外的山中狩獵小屋牆上都會有一顆”鹿頭”,
我也想擁有,替辦公桌增添一些療傷系小物.

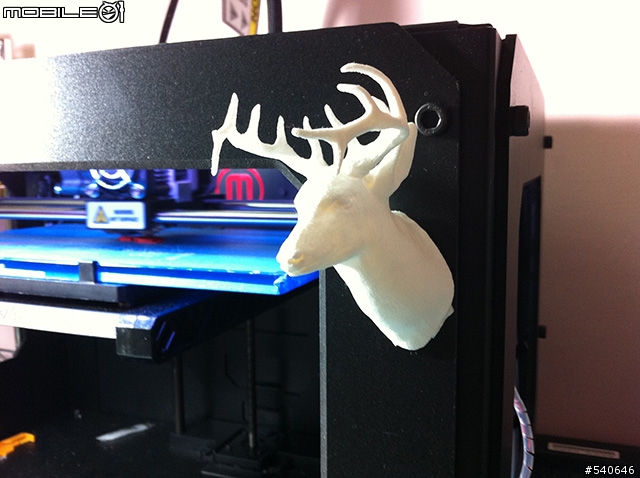

*照片 (鹿頭)


科幻題材,全世界很多人都為之瘋狂,尤其日本,
台灣也有業者大力推展, 開始每年都舉辦比賽了(加油~)
美國更誇張~ 要上戰場服役了, 好萊塢的題材就不說了,(我愛死了..)
只要看過 HONDA asimo 的人都會想要擁有,
但是那不是一般人可以接觸的.( 小惡魔說: 你可以自己DIY... =.= )
還是要先止渴一下, 才能走到下一個綠洲,

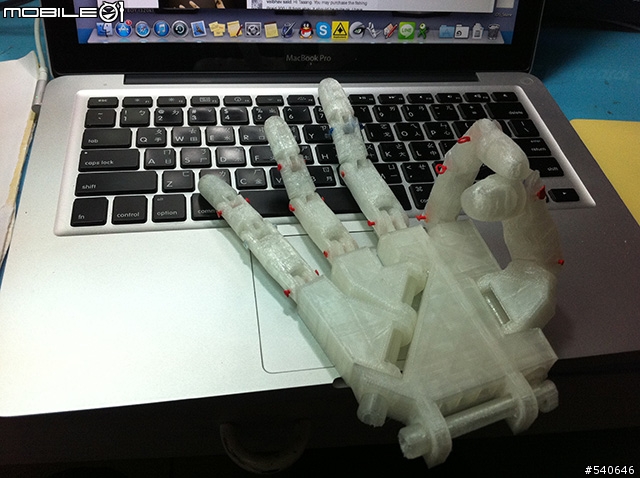

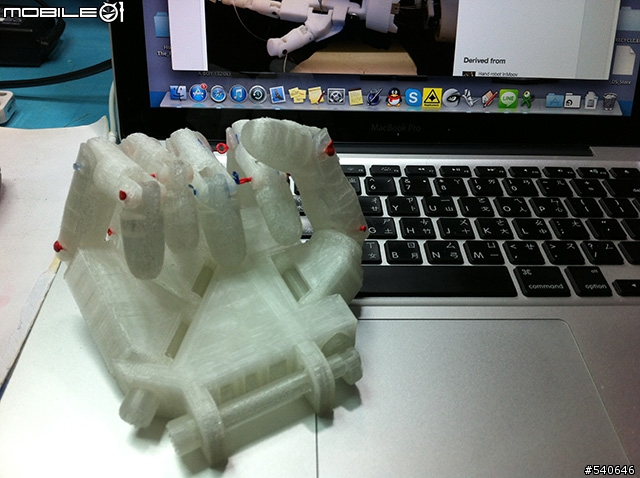

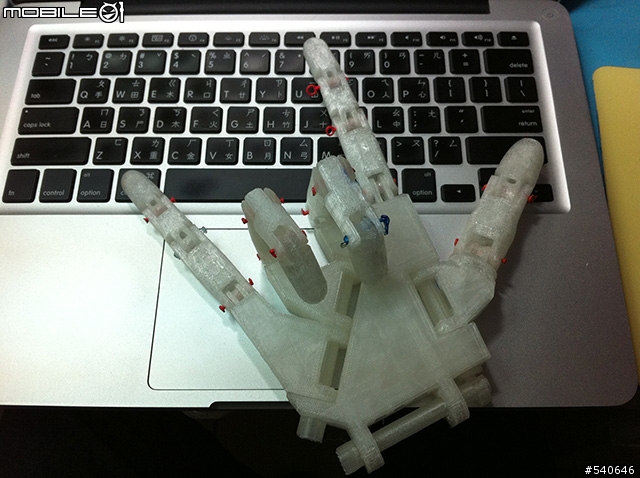

*照片 (機器手)1:1 人類尺寸

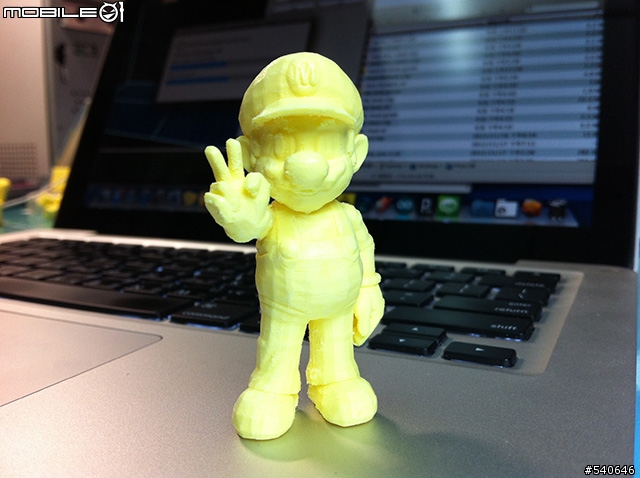

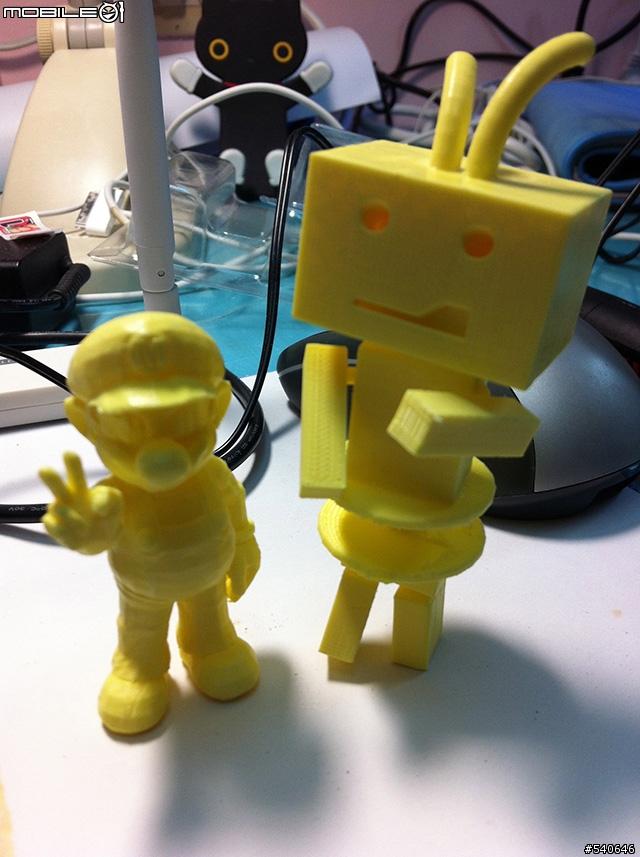

瑪莉歐是幫別人列印的,
畢竟是一個傳奇經典的人物,
在很多人心中有一定的份量,
陪伴很多人度過部分艱辛的成長歲月=.=

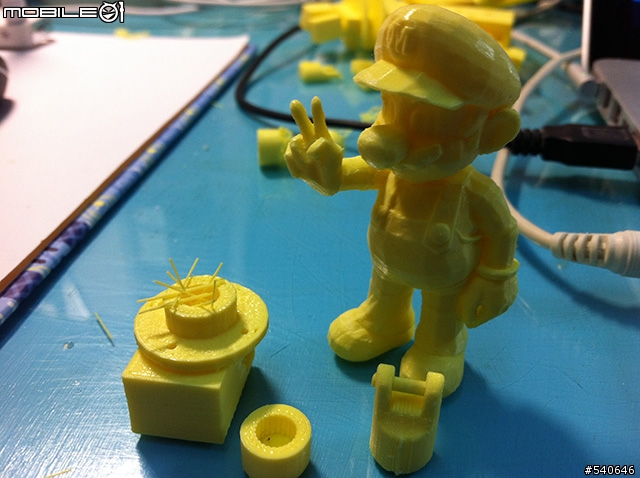

*照片 (瑪莉歐)


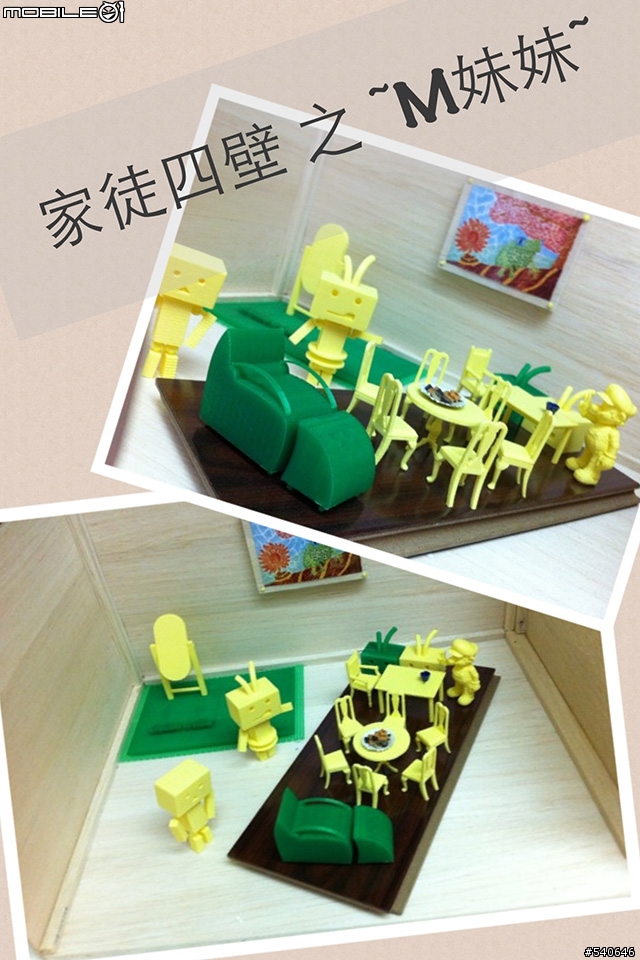

瑪莉歐和M-妹合影留念

瑪莉歐在煮拉麵

瑪莉歐在喝珍珠奶茶

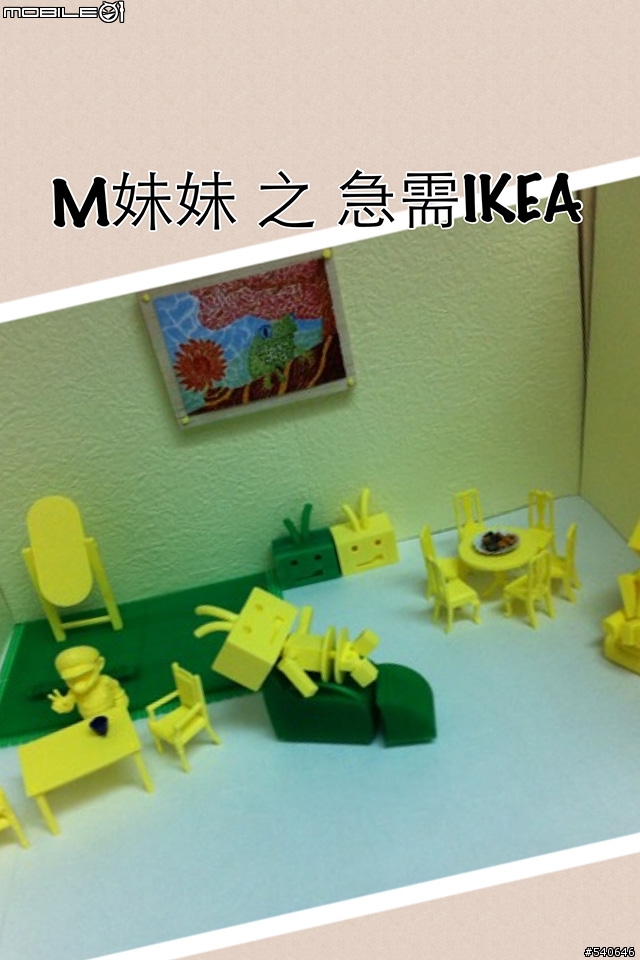

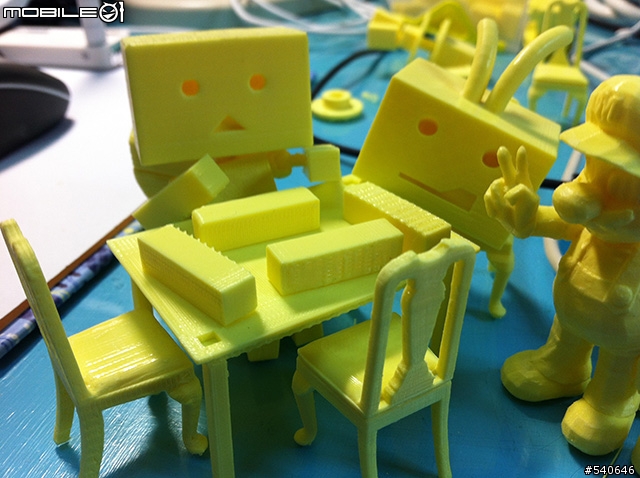

瑪莉歐和M妹+自製阿楞一起打麻將


在不斷列印的過程中, 自然就清楚和學習到 “層積式”成形,
在模型的設計/成形上應該要注意一些什麼,
接下來就開始自己嘗試設計嚕~

//======= 自己用3D軟體繪製/設計的 =====
先從簡單的模型開始製作屬於自己獨一無二的模型,

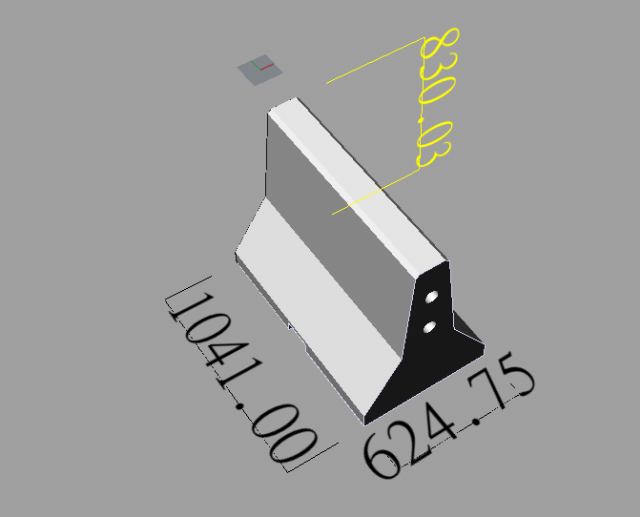

紐澤西護欄(零件數1個)

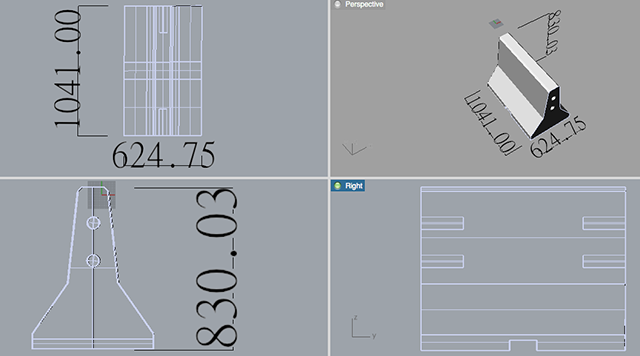

*照片 ( SketchUp 畫面 )

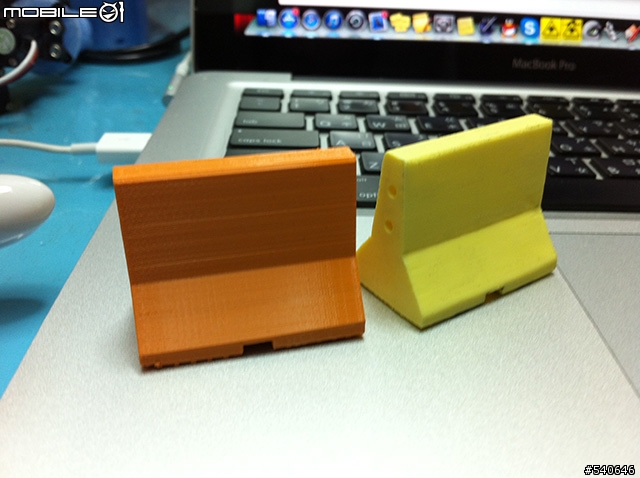

*照片 ( 紐澤西護欄 )

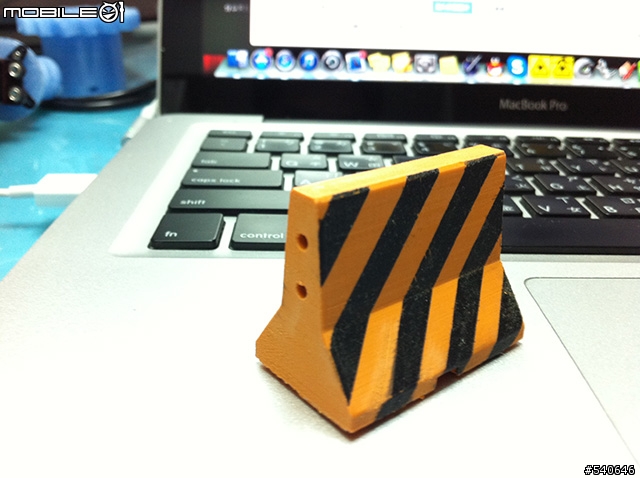

*照片 ( 紐澤西護欄 塗裝版舊化處理)

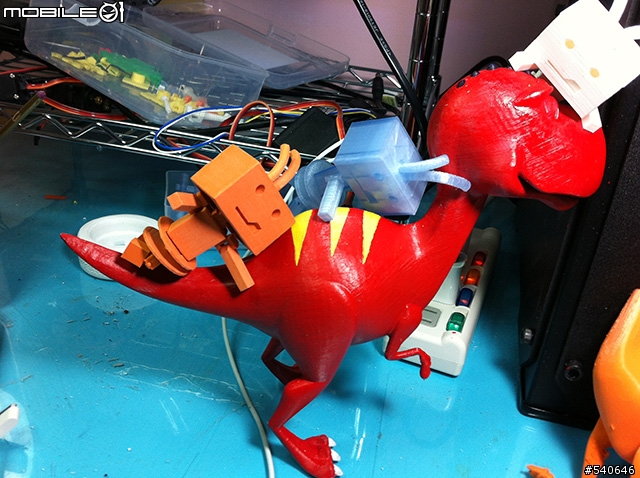

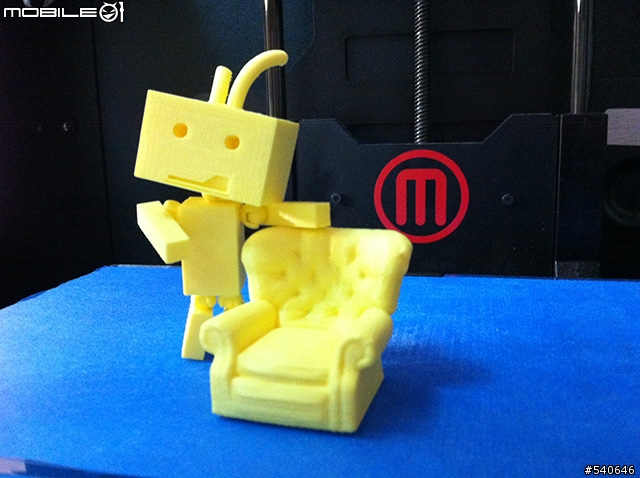

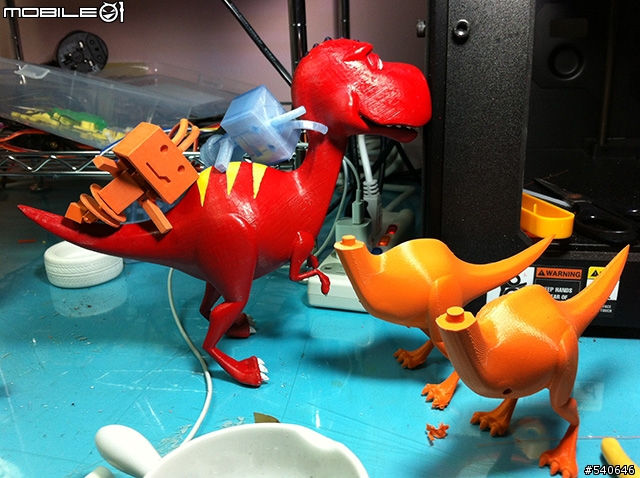

將之前的恐龍改成”可動式”模型, (零件數4個)
先簡單一點的 3DOF( 脖子, 左右手 )
我是新手, 所以全向式轉向我還不會做...(哭哭)
脖子只能左右轉, 不能上下俯仰 =.=

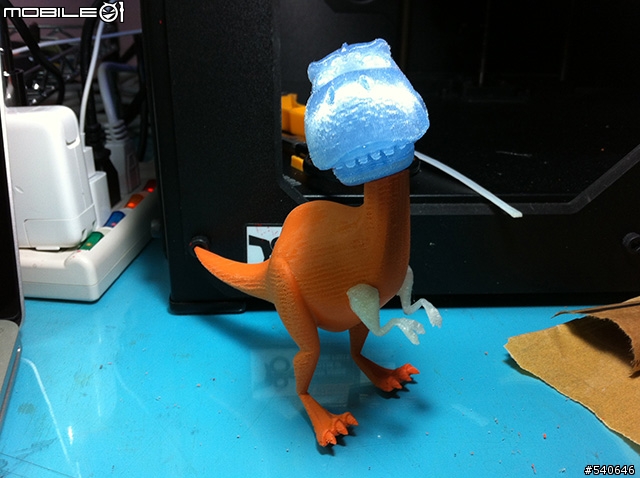

*照片( 可愛恐龍 )

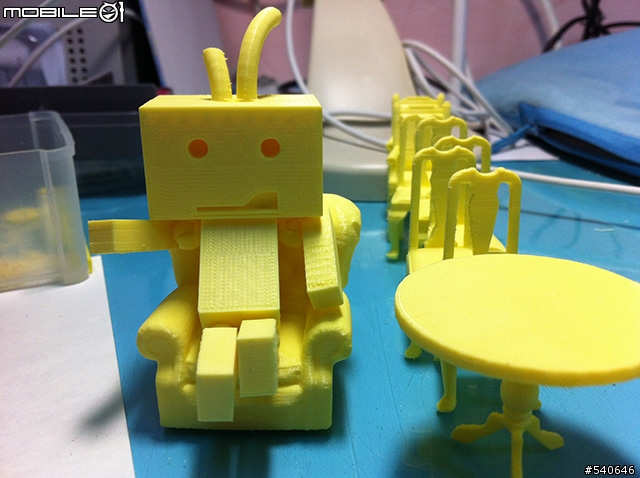

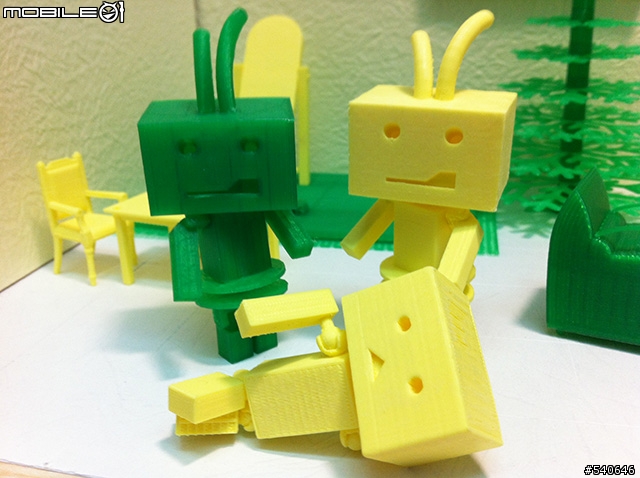

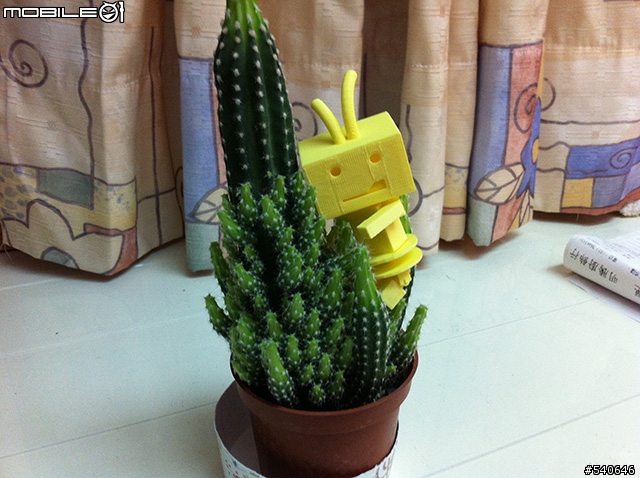

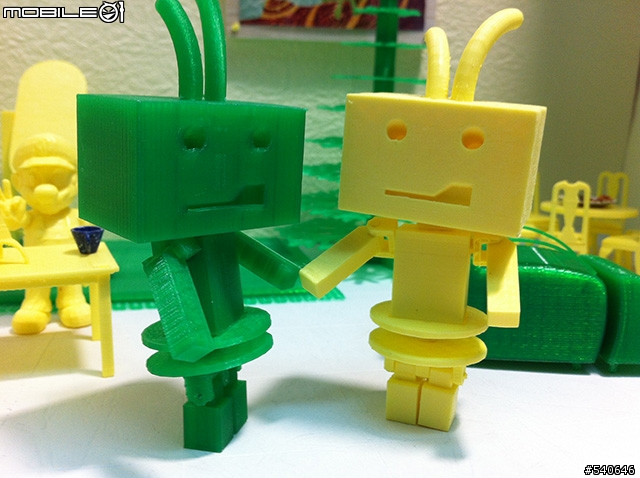

阿楞是很多人喜歡的人物,

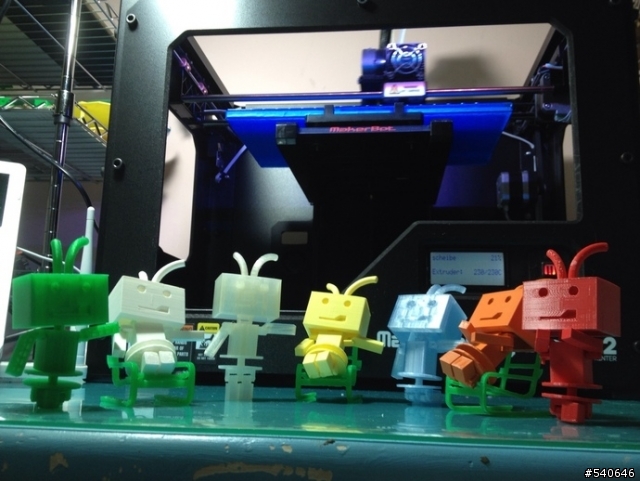

我就用這種簡單的幾何圖形原始理念設計了這隻 “M妹” (零件數12個)
這隻模型完全是為這台印表機擬人化的設計,
而且挑戰 6 DOF( 脖子, 左右手/腳, 腰部 )
這次的頭不但能左右轉, 也能上下俯仰了,
手腳也是一樣, 所以能擺出來的姿勢就比較生動了,
設計說明:
頭部就是印表機的縮小版,
裙子是 原料的包裝線捆

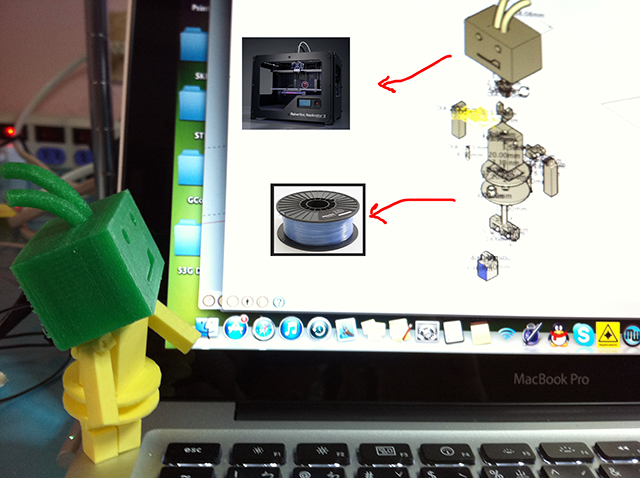

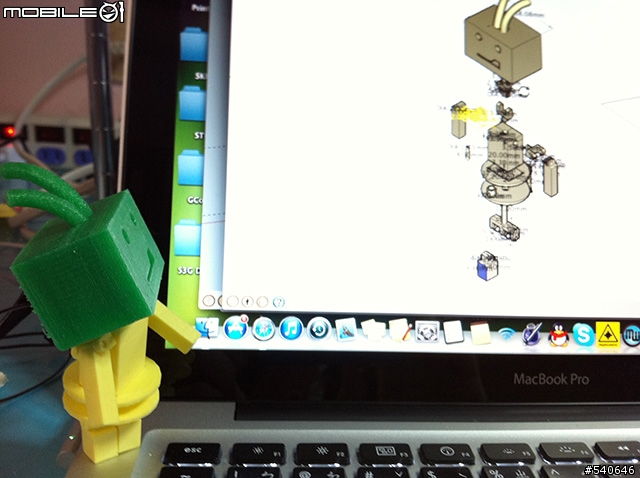

*照片 ( M妹/印表機 設計概念圖 )

*照片(首頁)


測試研發過程是非常辛苦的,
因為這是我的第一次完全自己一個人摸索,
除了Google陪伴我,還有一些熱心的老外網友.
不管是尺寸, 機構, 電子電路...等設計...
一直探索, 才有現在的成果..

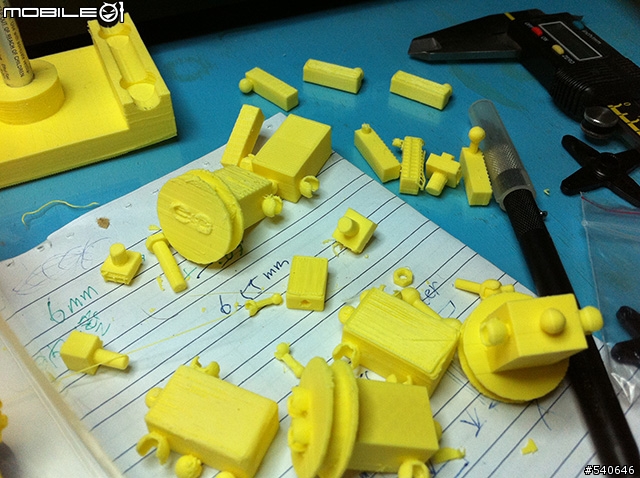

*照片 (測試過程的零件)








我很無恥的引用一句BANDAI訪談中說的一句話,
“我們會一直試,直到這樣感覺不錯~”
(實際是我根本就是胡搞瞎搞亂做的)
但是這種腦中的一個想法,
從零到做出具體組裝的模型,
那種成就感是我人生的初體驗,
一個字形容~ “爽”....
雖然不是什麼優秀的模型( 路人: 這是小兒科,幼幼班的水準吧! )
但萬事起頭難, 我也跨出第一步了,
接下來開始往複雜難度較高的目標前進...

最後附上一些研發中隨手拍的照片,
希望能對鄉民們有一些啟發,
也歡迎有興趣的人和我聯繫,
一起研究, 一起玩模型..
不然我都整天在爬 “老外”的論壇,很寂寞 @@
非常希望在台灣也能遇到很多同好,
甚至有專屬的討論版.

請期待我新的作品發表喔~ (感謝你花時間看完 @@ )

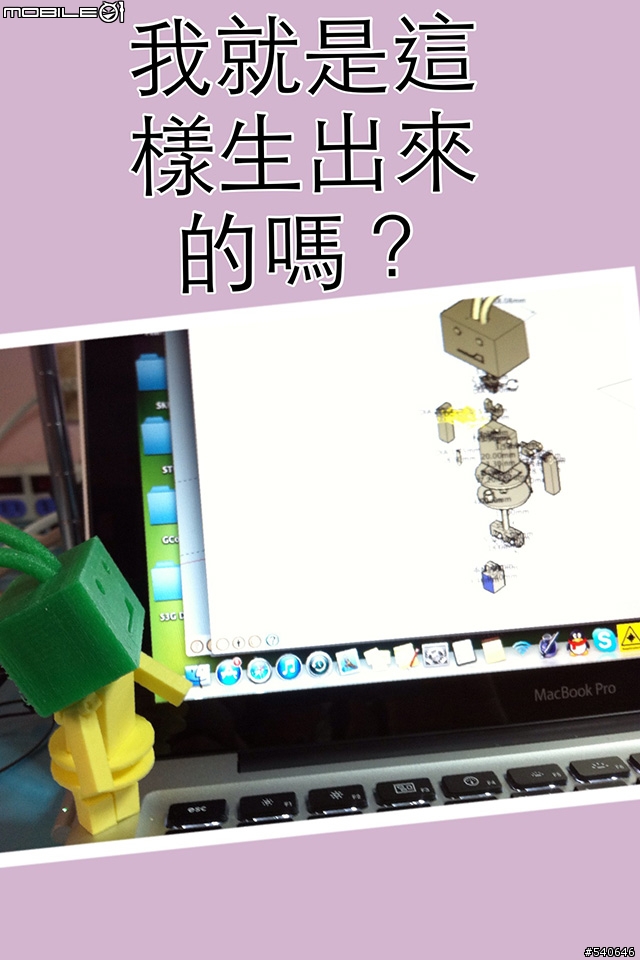

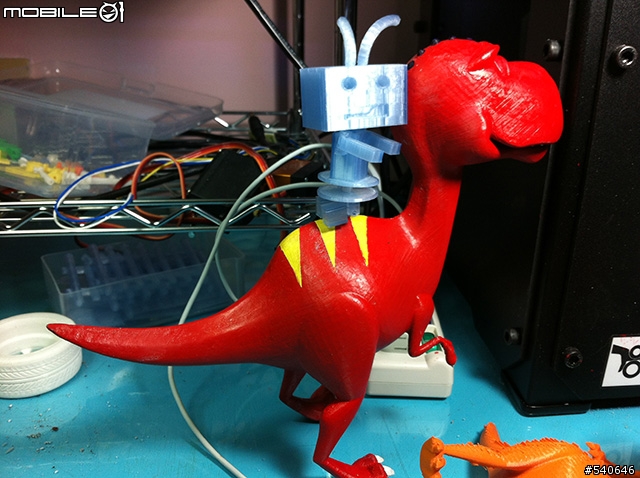

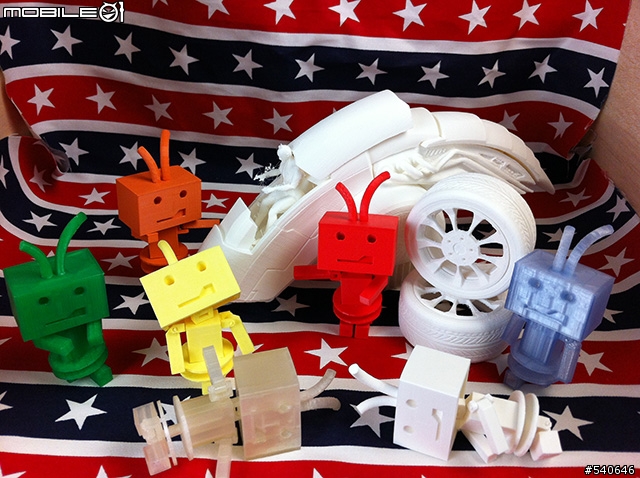

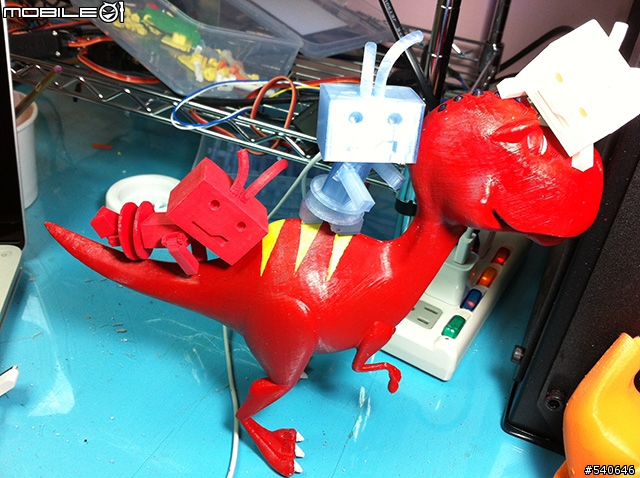

隨手拍:









第一次的嘗試, 也請多多指導, 尋找同好中~~
更多的照片請到 http://www.flickr.com/photos/tommylin_tw/sets
太讚了!幫大大讚一個!

我也很想買一台,想讓自己畫的圖全部都印出來,公司也死都不買,
每次都外包CNC,一年包下來的模型錢不知道可以幾台了....
雖然大小尺寸差很多啦,還是CNC估起來比較便宜...

希望大大多分享一些使用心得,過陣子有閒錢也打算入手一台3D印表機來自製零件!

ps.大大的繪圖軟體畫面應該是RHINO吧?

另外尋問一下,大大當初有比較這台Formlabs Form 1 機型嗎??
感覺精度滿高的只有2.5條,這樣跑出來的東西要翻模也比較方便。

tommylin99 wrote:
(不定時持續更新~)...(恕刪)


看起來好棒喔!!!!!!!!!

tommylin99 wrote:
(不定時持續更新~)...(恕刪)


太強大,太厲害了!
一定要留言關注一下.

問個外行人的蠢問題,
機器會不不會很貴?材料呢?
機器會附設計軟體嗎?
我的Flickr相簿[url=https://www.flickr.com/photos/kevin

01真的是什麼人都有也!!!太神了
tommylin99 wrote:
(不定時持續更新~)...(恕刪)

NOONENOONE wrote:
太讚了!幫大大讚一個...(恕刪)


NOONENOONE 大大看起來您是專業的內行人,
會自己畫 3D 圖..
又是從事相關產業 (當做是整天玩模型^^ )
Formlabs Form 1 本來是我的第一首選,
但是2500價位的不寄送美國/加拿大以外的國家,
能寄到台灣的要 2999美金以上,(我錢不夠, 殘念了)
CNC , 3D 成型機 各有優勢,
取決於製作的材質/設計..相信您比我還了解,
你也可以分享你的3D model 作品到 http://grabcad.com
全世界有很多人會幫你 "印"出來的..呵呵~
我文中印的 ALPHA 就是從這裡抓的,
我也是第一個把它成功印出來的人,
連設計者畫 3D model 的人都很開心看到實體,
還問我有沒有地方需要修改..呵呵~

tommylin99 wrote:
NOONENOONE...(恕刪)


說專業倒是不敢,平常工作類型跟走的路有接觸倒是真的,
在公司每天都會開Rhino起來摸摸...
那個網站,我偶爾也會去,不過網站上面的圖檔多半屬於外觀居多,
要到直接可以印製以及直接製作的檔案應該不多,
恭喜大大入了那麼好的一台機器!!!!!
若後續有問題再請教你,希望大大不吝賜教囉!

希望大大多PO點分享實作囉!
當初在作專題時有去作過rp,一小包的東西就花掉我7000多,還是老師的協力廠商的學生價

您的這應該是擠出成型的呗??我那時接觸到的大多是光硬化樹脂或粉末成型的

這個檔案是吃stl檔嗎???或是可以吃那些檔案呢??
To reptile,
任何問題都不蠢啦..
因為我也是一個人慢慢摸索出來的,
只要有愛, 一切都是從蠢事開始的 @@
印表機 75000台幣.
耗材 1.75mm PLA, 1Kg, 原廠賣48美金, 大陸製 900台幣
軟體: ReplicatorG Ver 0040, 免費開源軟體 ( Open Source )
下載網址 http://replicat.org
選定機型,不用做任何修改直接列印.
可以電腦連線列印, 也可以俗稱的"脫機列印",(把檔案 copy 到 SD卡)

1Kg 的線材(PLA)是什麼樣的概念呢...
大約就是我po 出來的這些東西,全部能再印個2套吧..(粗估)

To ms006c1,
吃 STL 檔案,
MakerBot 也自己開發了專屬的格式,
但是專屬的軟體目前還是開發中, 尚未到正式版本.
