DIY 3D印表機(大公開)-自己動手做了~(5/24更新)

我在去年買了一台美國機,
然後在Mobile01發表了心得和創作(連結如下)
http://www.mobile01.com/topicdetail.php?f=368&t=3227156&p=1
得到非常多的迴響~
算算日子也差不多滿一年了…
由於在玩美國機的時候,
都是爬老外的論壇,
因為機器會一直出問題(請見原帖內容)
後來我創立了臉書社團 "Taiwan 3D Printing"
就是想造福台灣的玩家能夠接軌國外..
同時"分享"和"公開"關於 3D 列印的技術..
不再因為語言的隔閡也能夠進入3D列印世界,
後來在社團認識了很多朋友,
也開始了DIY之路~( 特別感謝網友 Sega,Robert,Lin,Ted )
因為是集體創作所以一路上非常順利,
在加上被美國機訓練過( 壞掉都自己DIY修復,血淚史請見原帖內容 )
這3D印表機到底要如何自己製作,
我將一一公開(傳承開源的精神...)
這次DIY的機種名字叫 "Prusa i3"
在分享之前先向原創分享的作者致意,
所有的資料你都可以在這裡獲得,網址:http://reprap.org/wiki/Prusa_i3

根據零件表首先要先買一堆五金..
照片: 五金

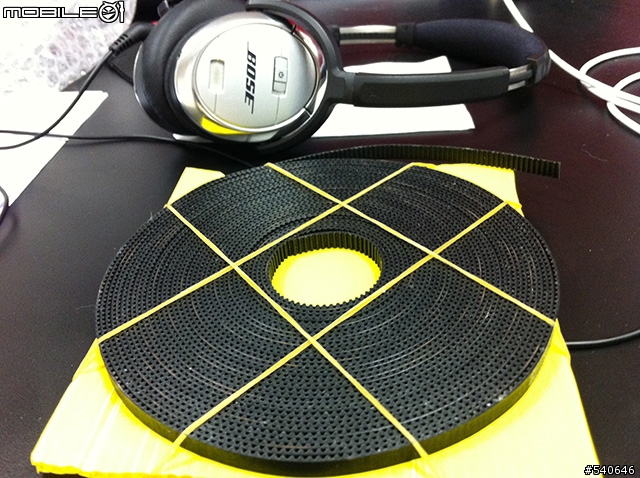

有 螺絲/螺帽/華司/直線軸承/608zz/f106zz/同步齒/皮帶....好多阿~~

根據開源的資料開始壓克力機構的雷射切割,

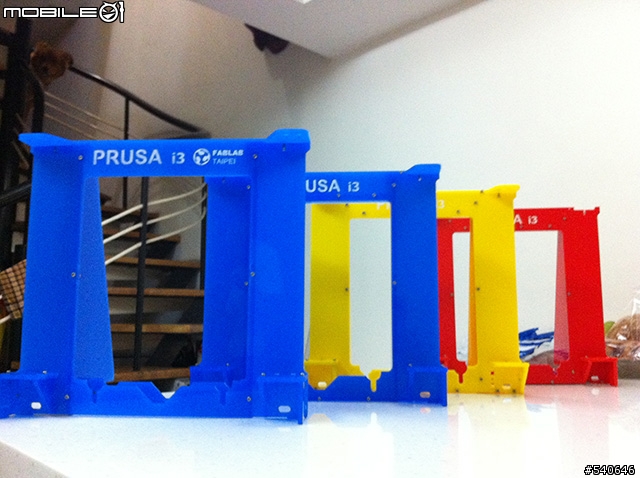

照片: 壓克力組裝完成

這組裝時間很短, 約需14分鐘即可.
由於是雷射切割所以非常精準.
你一定會好奇, 我為什麼組裝這麼多台, 後面會說明~

再來就是 鎖螺絲的天堂了=.=
一直轉~一直轉~一直轉~

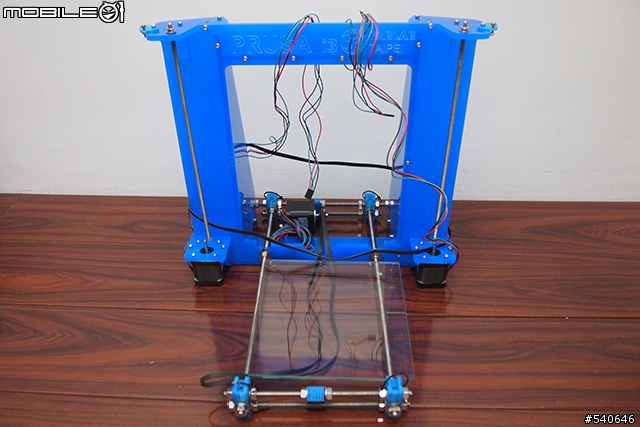

照片中的M8牙條+M8螺帽組裝完成的就是 Y軸總成( 印表機分為 X,Y,Z三軸 )

這時候... 五金最多的零件差不多都出現了..

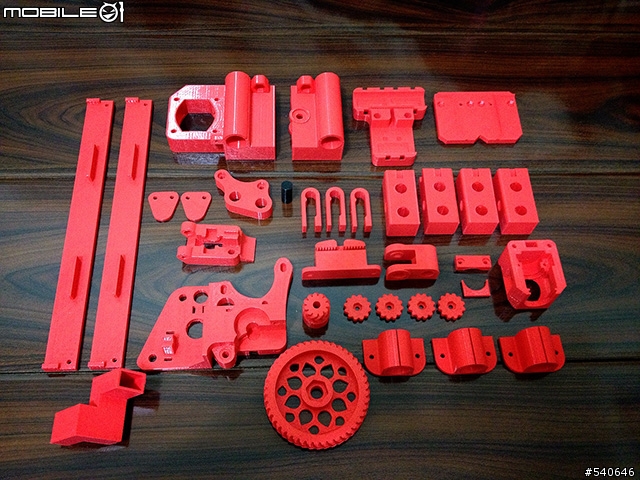

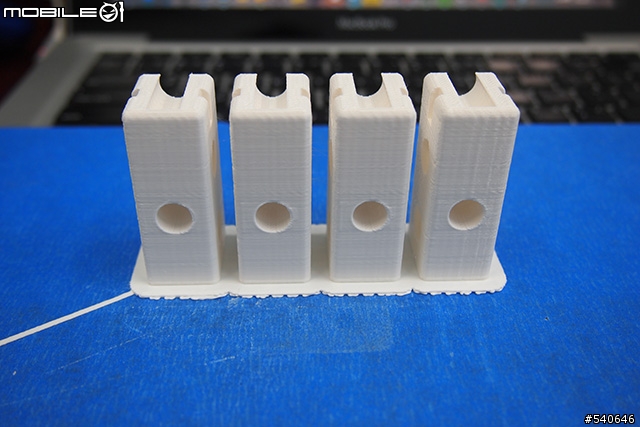

剩下一些機構零件的製作,這時候就是使用 3D印表機 列印 印表機零件了,

全部的零件一共大約要列印2天,

有些人會質疑..印出來的零件, 精度可以嗎?(後面會加以驗證)
印好了零件, 在加上五金件, 就可以組裝出整體機構了..

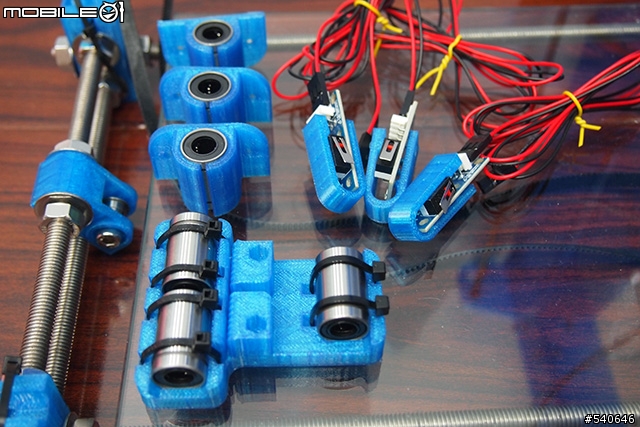

這是Y軸總成上面的直線軸承, 藍色的就是用印表機列印出來的零件,
照片中有3個直線軸承裝一起的就是X軸座,和三個限位開關.

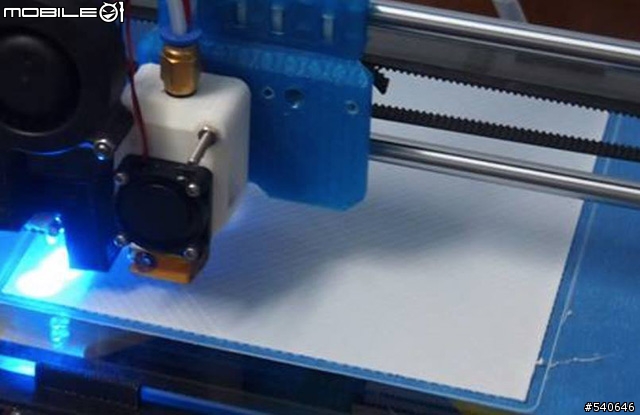

X軸總成,包含了 噴嘴, 風扇, 和很關鍵的 "擠出機總成".

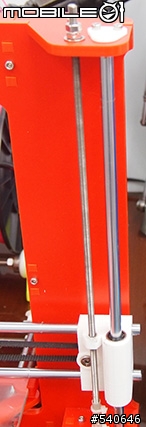

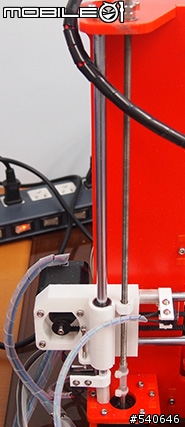

安裝好 X,Y軸以後, 再來就是Z軸了...



這時候, 機構零件已經差不多了...
再來是 "電機" 部分..

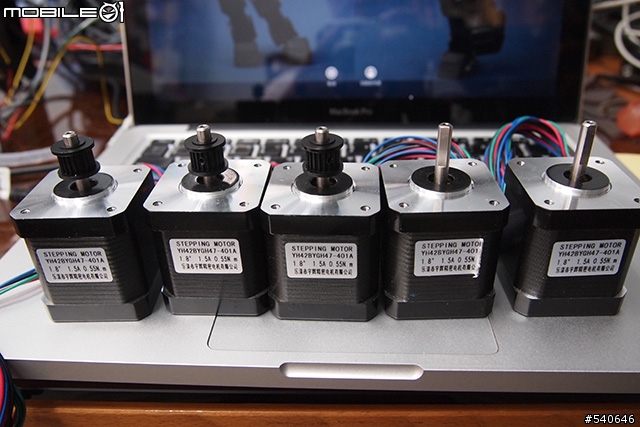

先來馬達五顆 ( X,Y,ZZ,E )

噴嘴( 目前選用的是 Jhead )

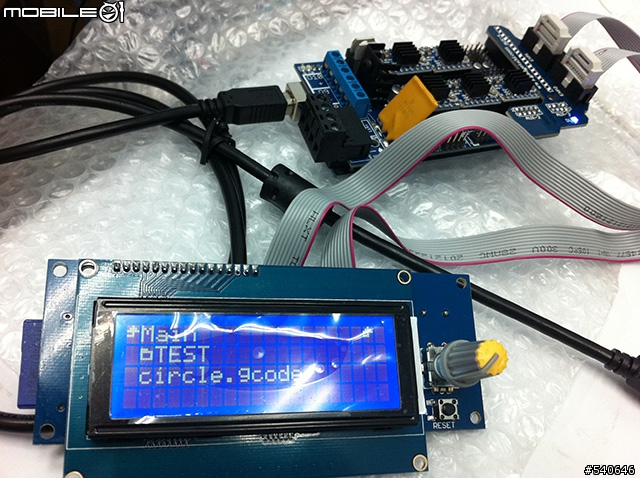

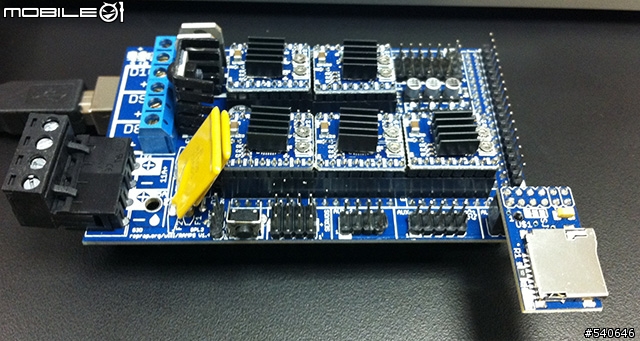

主控版選用的是 Arduino Mega 2560 + RAMPS 1.4

另外在加 LCD + SD卡..(就可以不用接電腦直接列印了)
//.....

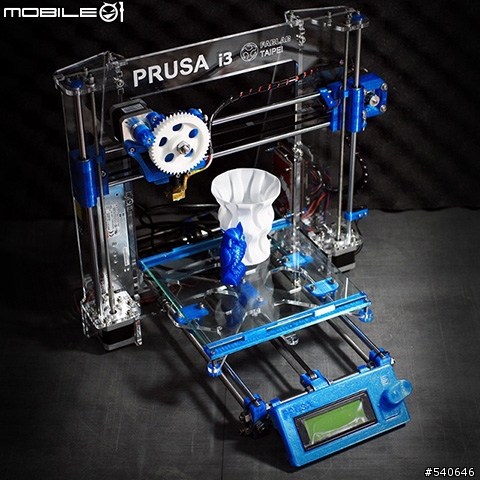

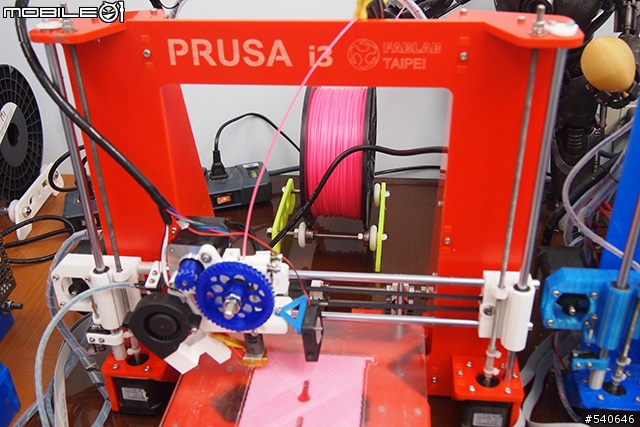

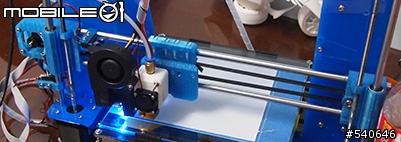

當機構+電機都完成以後, 稍微整理一下線路..
拍一張美美的照片~~~ ^_^


剩下的就是韌體了, 上傳韌體以後, 就可以開始列印測試嚕~
上傳好韌體, 接著就是切片軟體的設定,
由於要測試的參數非常多, 所以一次用三台做測試,
大幅縮短時間..


根據我的經驗列印平台用玻璃的真平度是最優的(品質好,又便宜)
第一步就是調水平, 水平調的好是列印的第一步..
這個步驟一定要確實做好喔~

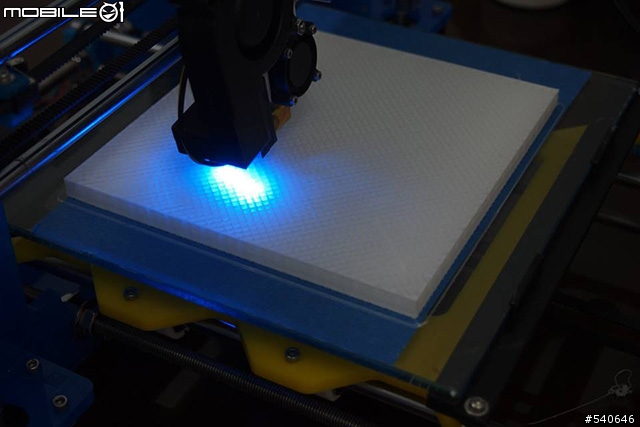

接下來就可以開始列印了 ...
看到這裡都是一些生硬的機械/電子/機構 ...
繼續分享 Prusa i3 列印的作品了..
希望你會喜歡 ( 這列印出來的作品一點都不輸 美國機的, 我自己非常滿意 )
從此以後玩印表機不用再求老美了,
在也不用打電話去美國, 買那個貴的要死的零件,
還要等好久~~~

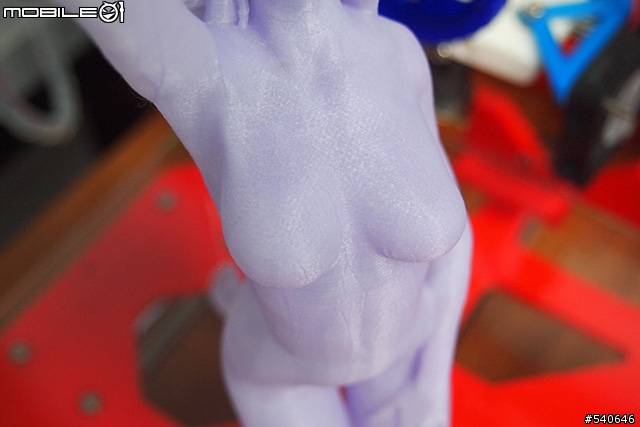

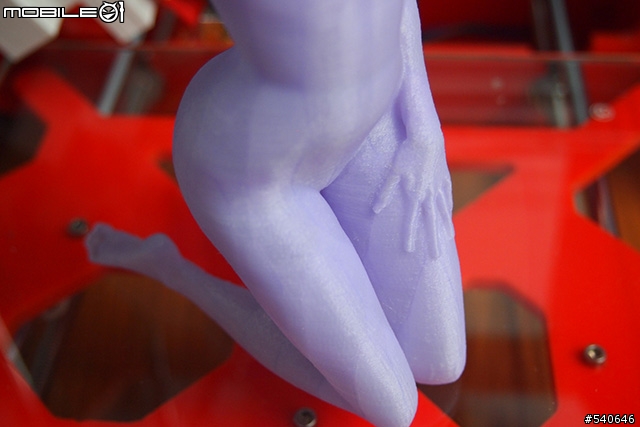

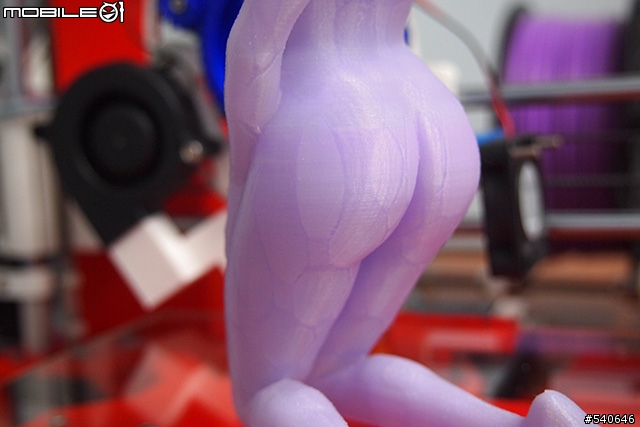

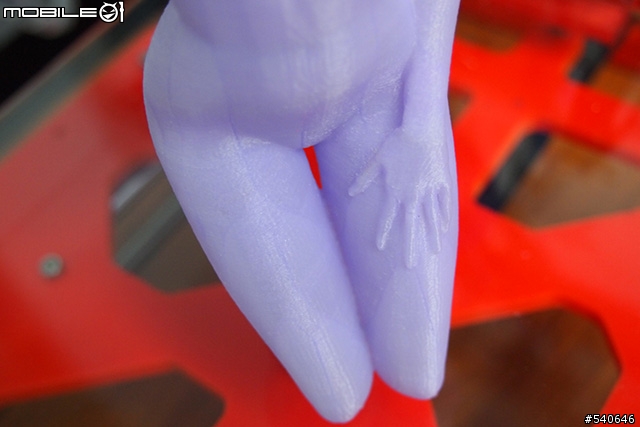

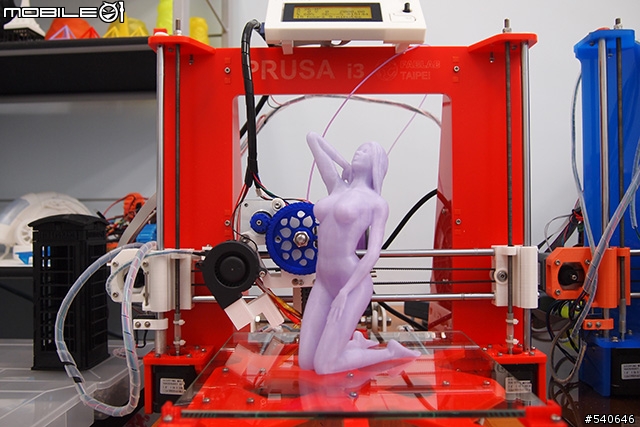

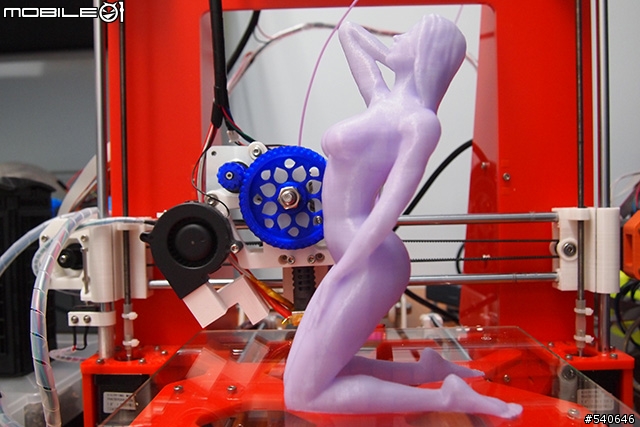

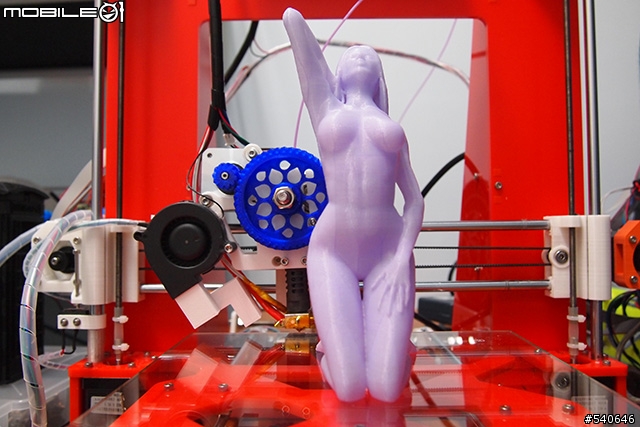

先來印一個層高(Layer) 0.05mm 非常細的美女~(生化版娜美人)

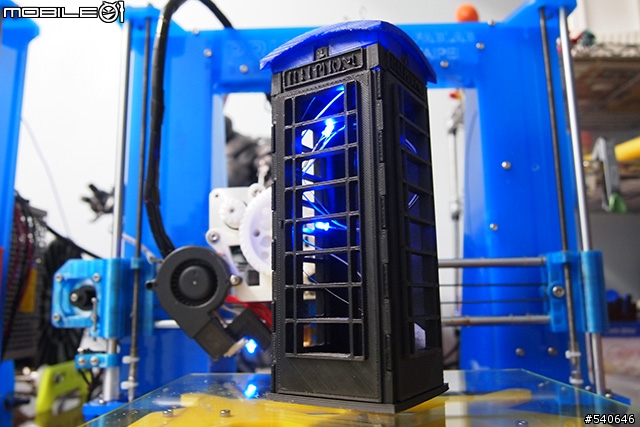

英式電話亭 ( 萬聖節版 )

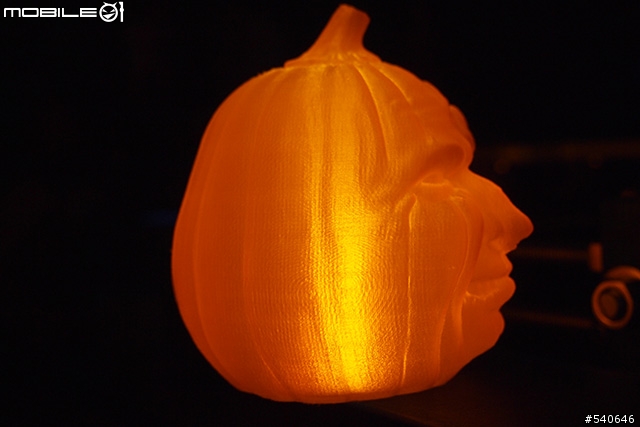

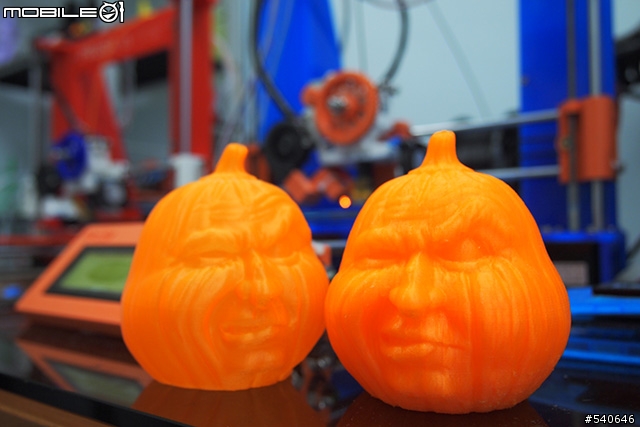

層高0.1mm 的憤怒的南瓜~

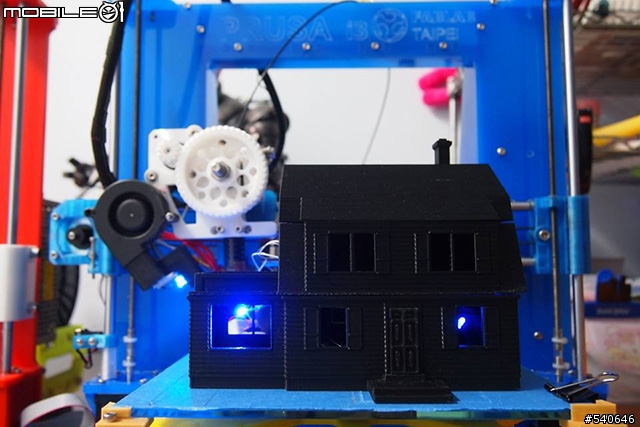

[夜燈版]

[鳥窩]

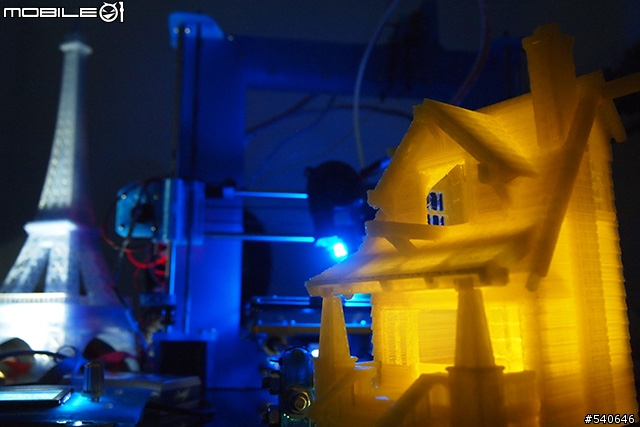

夜間版~

日間版~

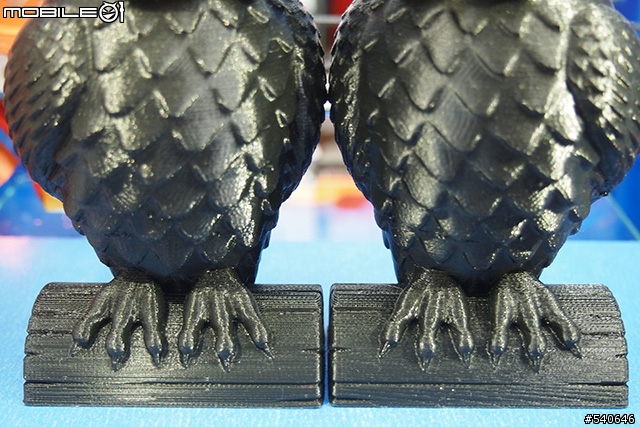

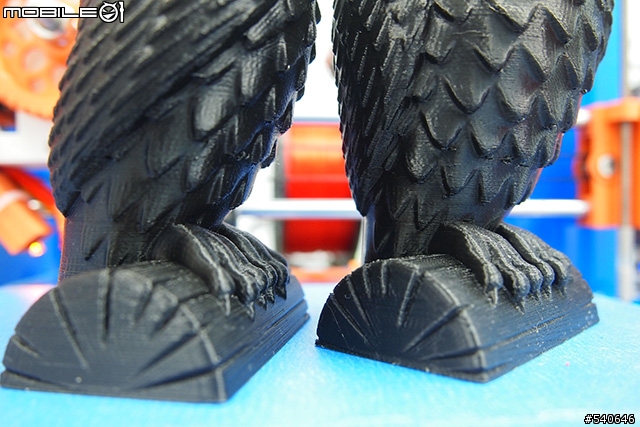

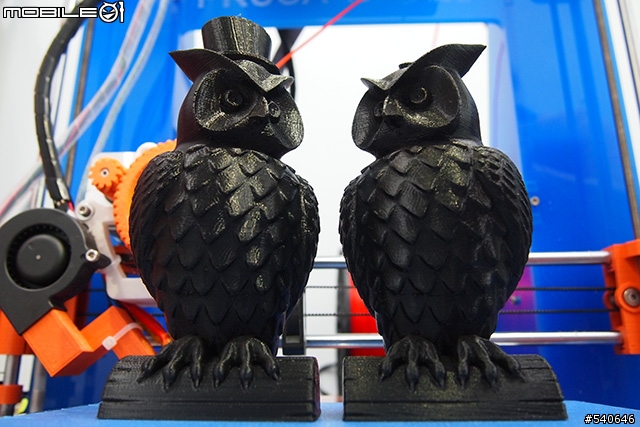

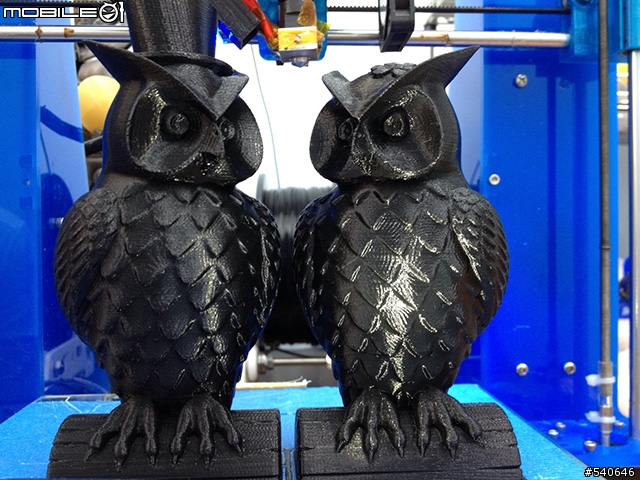

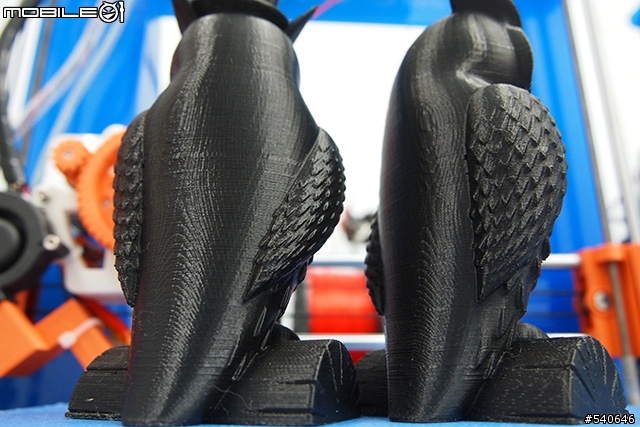

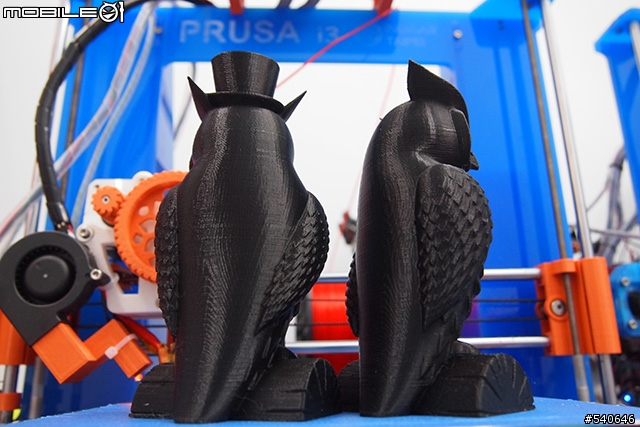

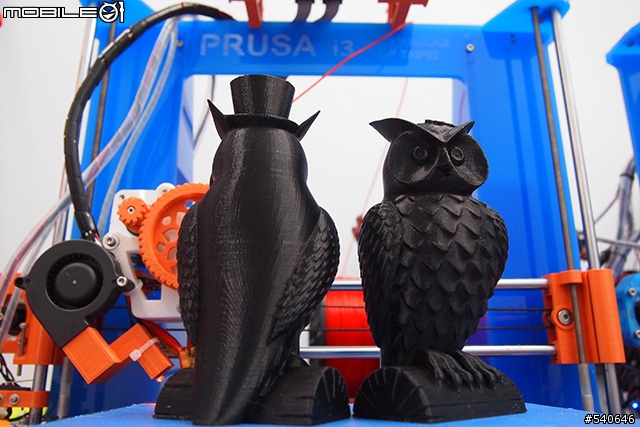

[貓頭鷹情侶黨]

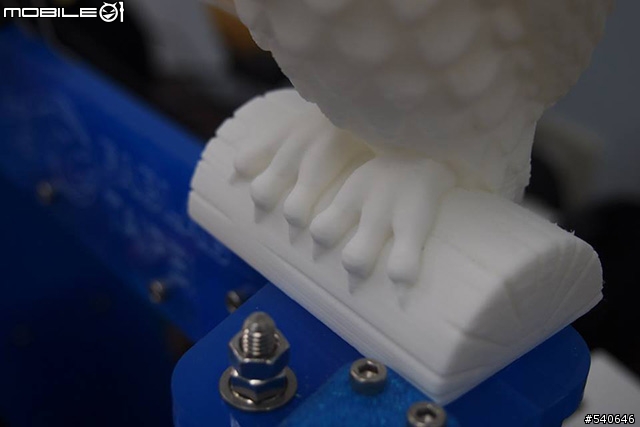

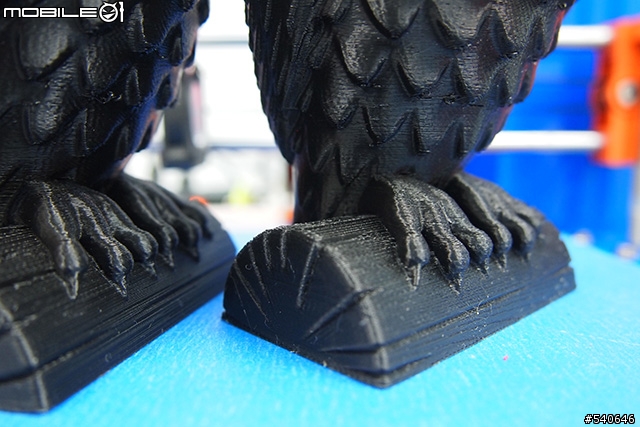

很細緻的表面, 我最愛的部位 鳥爪

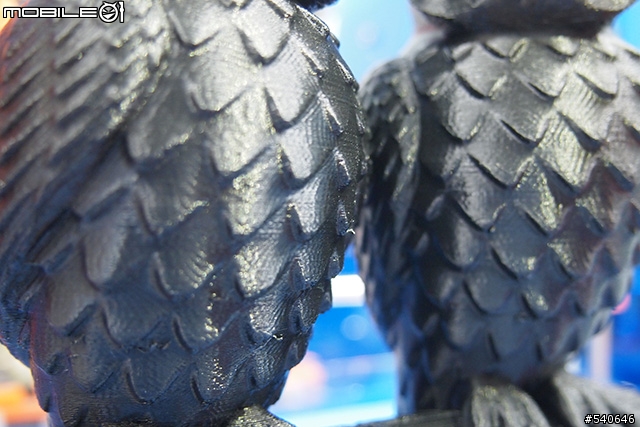

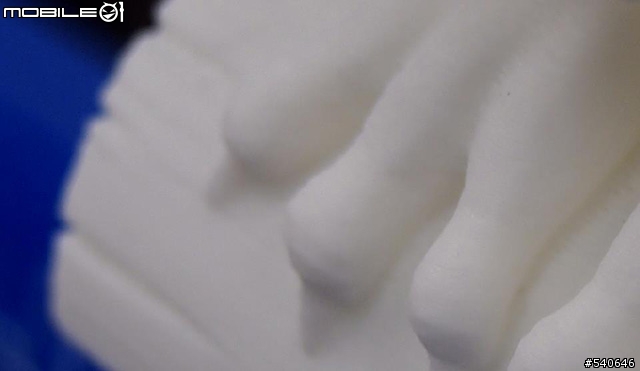

超級放大細部

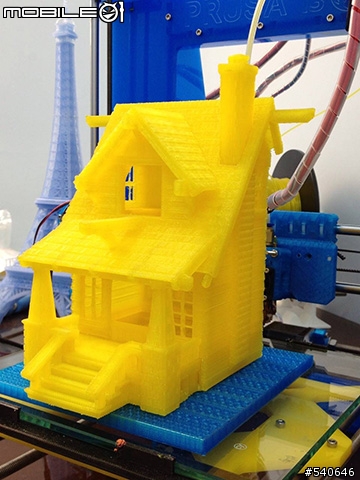

[萬聖節之 厲陰房]


附上原型機的列印測試影片:
https://www.youtube.com/watch?v=RkdD3ZD-IBI

以上分享一部分的作品,
將會不定期更新新的作品給大家,
感謝您耐心看完此篇分享,
有任何問題也盡量提出喔,
最後DIY其實沒有很難, 期待大家的作品分享,謝謝觀賞~
