在01看到我的第一把鋼彈光劍,當然也很想自己做

但是有限的時間及器材,也沒有cmin大有那樣的工具跟材料

所以網路上搜尋了很久,有找到一位販售的賣家,有材料、也有成品(請在沒屋頂搜尋「DIY 光劍」

一開始先是買了兩把成品,想說先玩玩看,價格也相對便宜一些

不過總是人家做好的,質感也就那樣,於是就動了心思來研究看如何改裝

整理一下材料,大概是這樣:
1. 26.6mm外徑PVC管約100cm
2. 22mm泡綿管約100cm
3. 落水頭
4. 半圓壓克力球(直徑26mm)
5. 水管塞
6. 電路板
7. 5mm散光LED約90顆
8. 喇叭
9. 18650電池盒、鋰電池
10. 2p連接頭及接座、線材等

有些東西其實並不好拿到,例如那個26.6mm的PVC管,電路板等等,甚至落水頭我找過好幾種,尺寸長度都有些落差

最後,我乾脆跟那個賣家商量,剛他拿一些材料,然後我自己弄一些其他材料,就這樣開始組裝改造

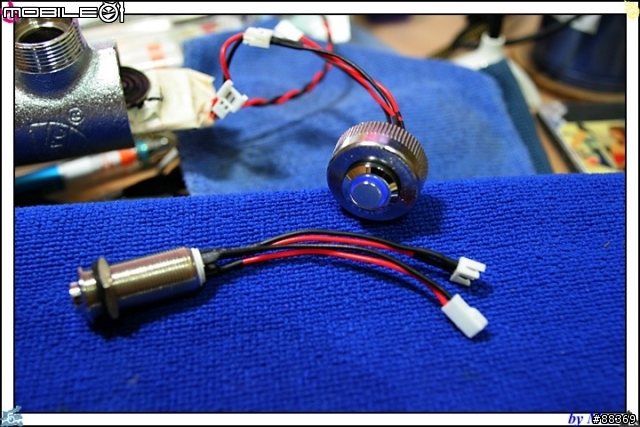

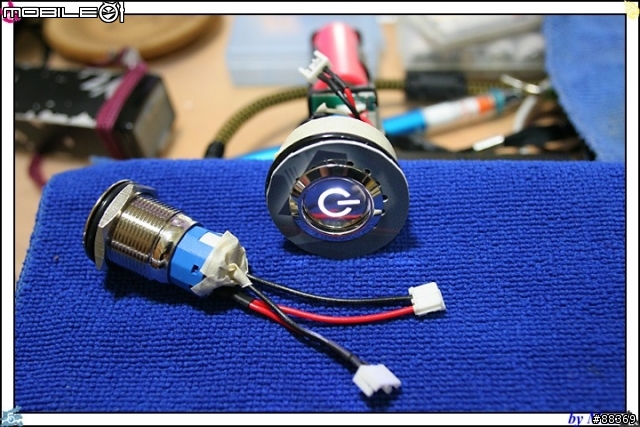

先把電路板的一些接線做改變,裝上接頭,好方便拆裝

要弄出漂亮的帶燈開關,那樣才炫,所以,先去拍賣上找了一堆,買了12mm跟19mm的開關

想好整個線路,所以有了這樣的規劃
星戰造型光劍改裝

這是12mm的帶燈開關
星戰造型光劍改裝

然後19mm的帶燈開關
星戰造型光劍改裝

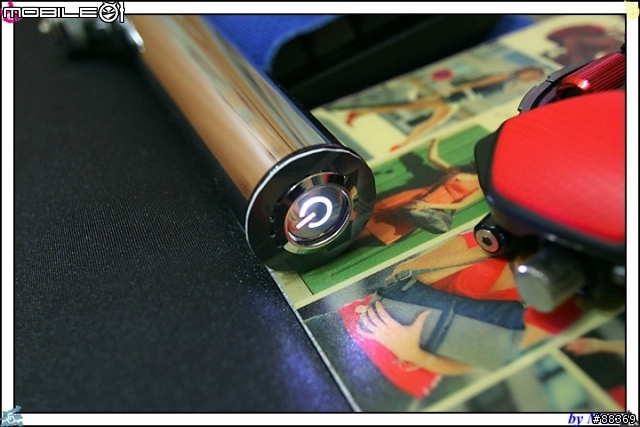

大開關用來作主電源,裝在劍柄尾端,開啟就整個供電,光劍的開關也會亮
但是因為喇叭在內部,整個尾端封起來,就沒聲音了,所以花了一些時間鑽孔讓聲音出來

所以最後成品就是這樣

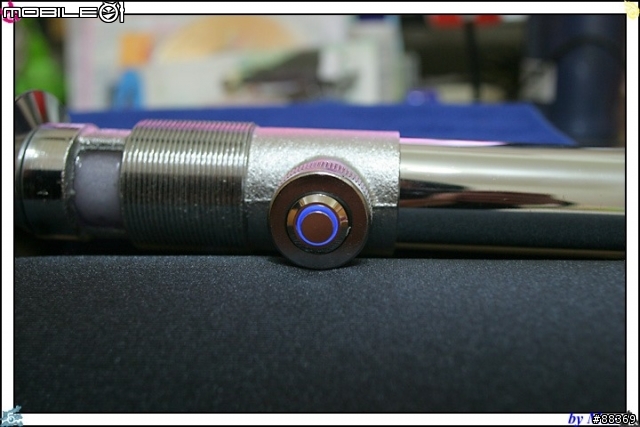

光劍開關
星戰造型光劍改裝
電源開關
星戰造型光劍改裝
開啟的樣子
星戰造型光劍改裝

星戰造型光劍改裝

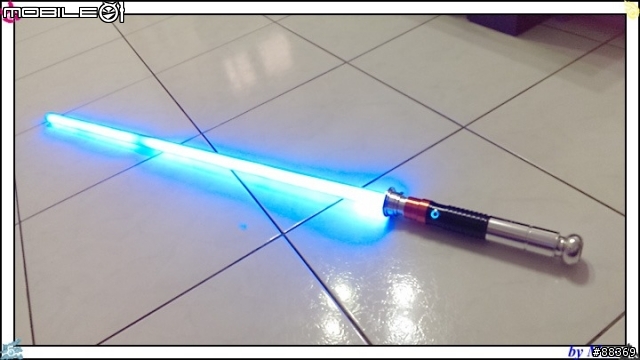

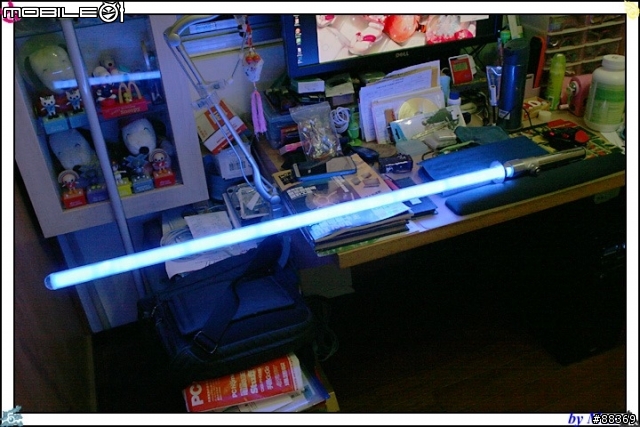

亮起來的樣子
星戰造型光劍改裝

這樣就滿足了嗎?

改好兩把,跟小孩玩了一陣子,還OK啦

不過,有一天就看到那個賣家有販售「造型劍柄」,用鋁合金做的,重點是,以往只能裝25mm壓克力劍刃,現在可以裝26.6mm的PVC管

於是趕快去聯絡看看,確實可以裝,而且有好幾種劍柄可以選擇,甚至還有特殊接管,可以做雙劍刃.......

又剛好有一個朋友也想要,於是就敗了下去,不過我只買了部份零件(主要是劍柄)

幾天後到手了

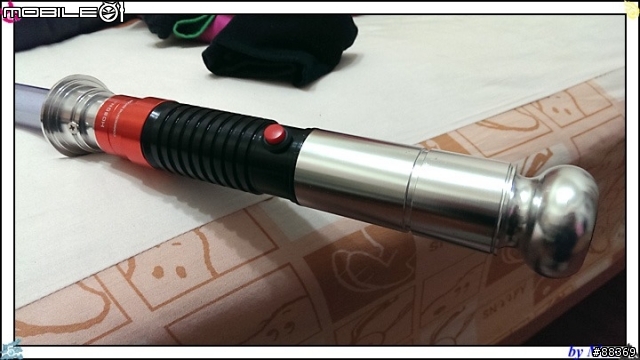

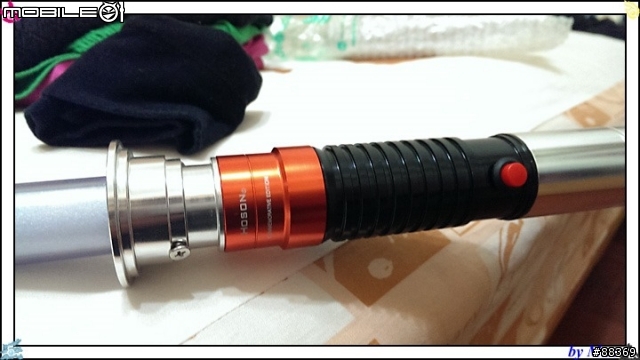

塑膠的開關
星戰造型光劍改裝
質感還不錯,除了開關
星戰造型光劍改裝

當然,也沒有那個發光的主開關

當然,也就需要另一翻加工改造

所以我又上網去找開關,這次的劍柄尾巴是有孔的鐵片,可以拆下來

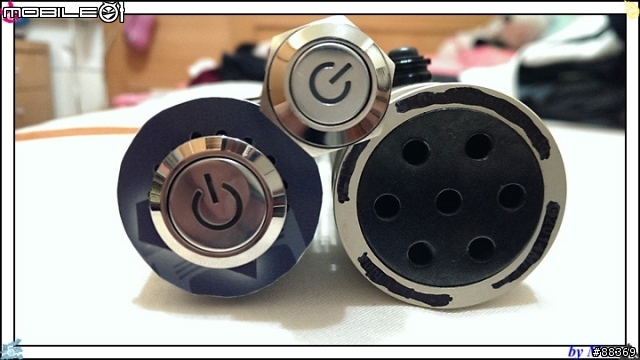

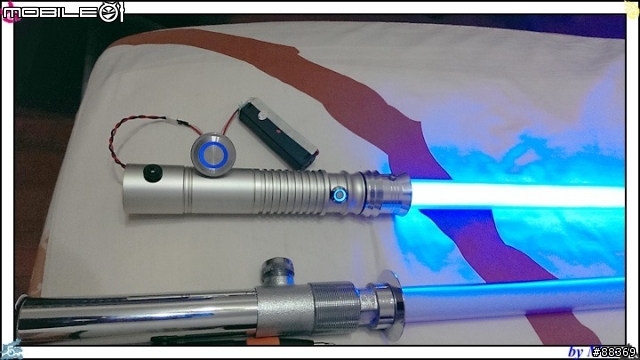

跟之前用的19mm以及16mm開關比較一下
星戰造型光劍改裝

看來需要更大的,所以最後我決定買25mm的帶燈開關,劍刃的部份,12mm似乎很剛好可以用

等了幾天,材料到齊了

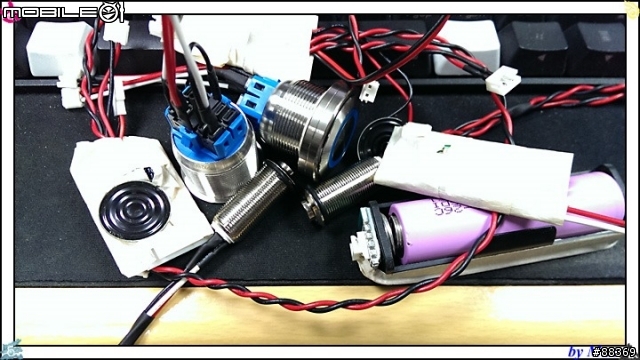

先把一些電路改一改,裝好接頭、接座
星戰造型光劍改裝

試裝看看
星戰造型光劍改裝

再來就是主開關的固定問題,想了一些方式,最後是用厚的泡綿,切成一小塊,墊在開關四周,直接塞進劍柄尾端,然後用AB膠做固定,泡綿只用一點點,四角固定,中間都留空,聲音才出得來

又因為兩把劍柄造型不一樣,所以分別做了一些不同的處理

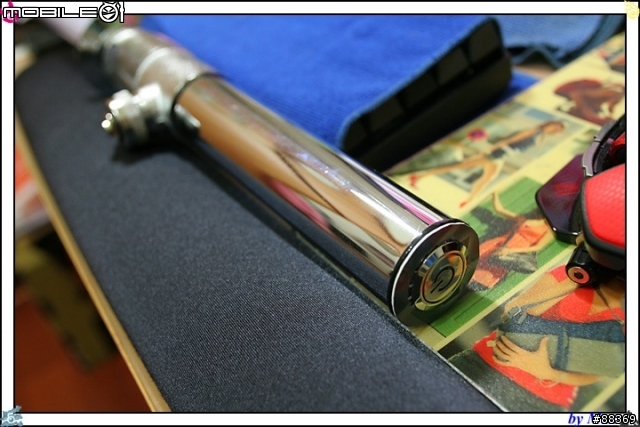

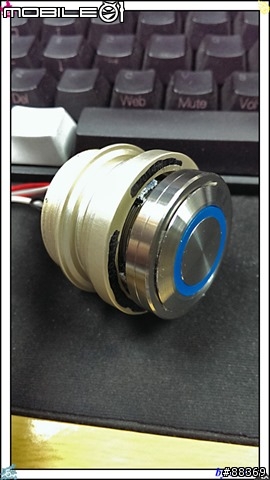

這把尾端是平的,直接裝開關顯得太單調,剛好之前拆了一顆硬碟,把裡面的墊片拿來裝在開關上,還滿合適的
星戰造型光劍改裝

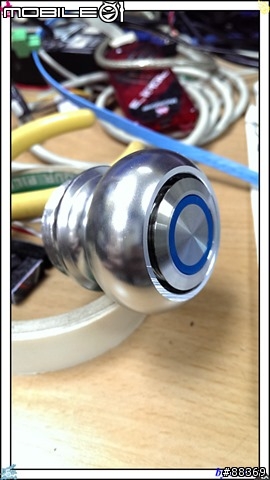

另外這一把嵌進去剛剛好,好像原來就該這樣似的
星戰造型光劍改裝

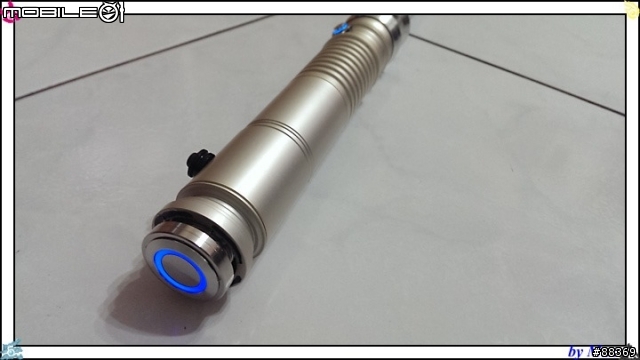

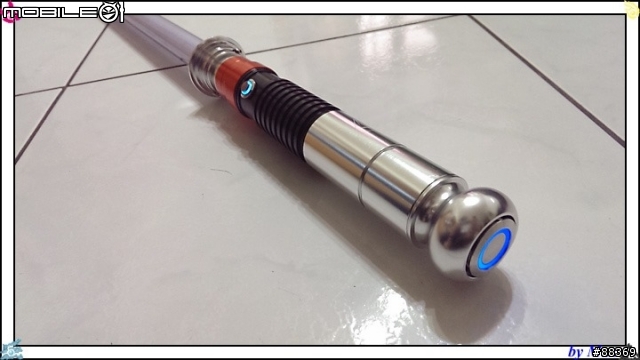

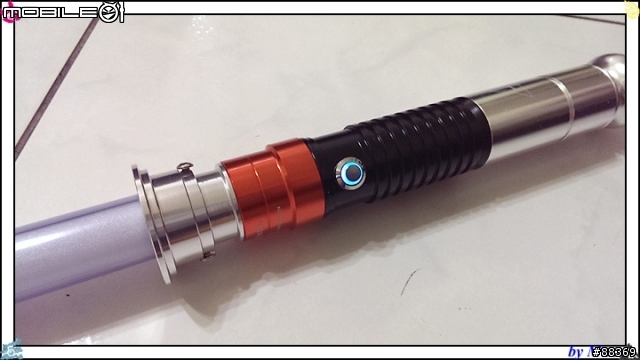

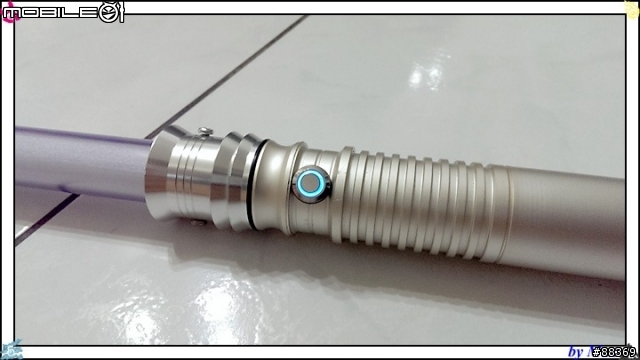

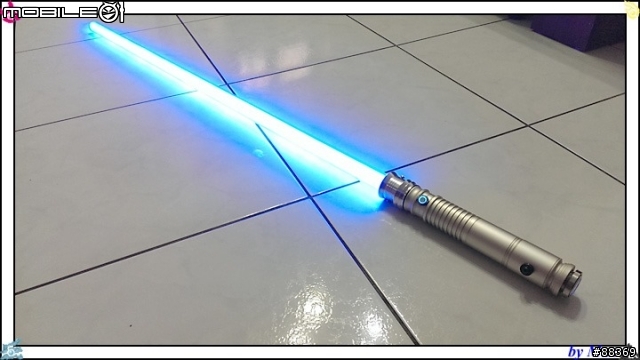

整個組裝起來
星戰造型光劍改裝

星戰造型光劍改裝

星戰造型光劍改裝

星戰造型光劍改裝

星戰造型光劍改裝

星戰造型光劍改裝

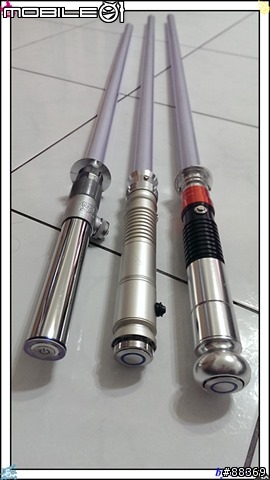

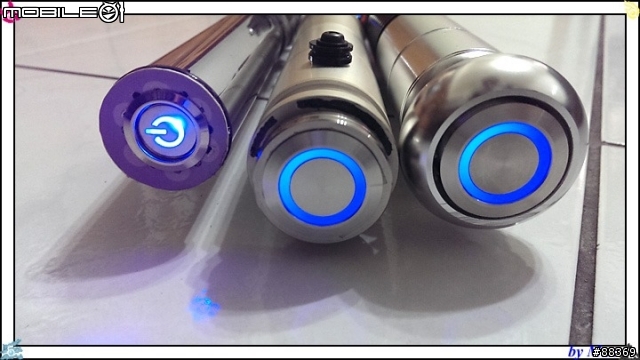

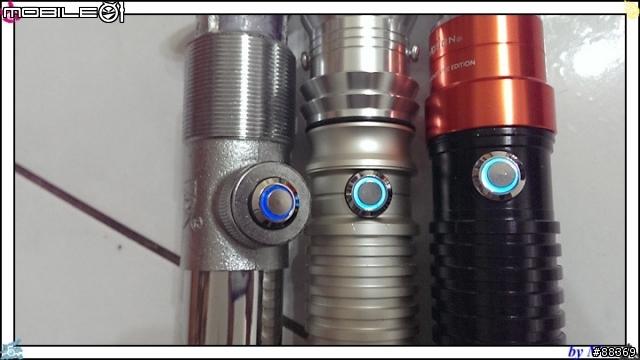

最後來比較一下三把
星戰造型光劍改裝

星戰造型光劍改裝

星戰造型光劍改裝

鋁合金的劍柄果然比落水頭的鑄鐵要輕多了,整個質感也比較好,那個帶燈開關則有畫龍點睛的效果,多了那個金屬帶燈開關,整個質感又往上提昇了一些

總算,好像完成了一件大事,不過荷包也縮水了不少
真讚啊~
我想說電影第7集出來前後,光劍應該會再有一波熱潮
到時候看看有沒有比較理想的成品或套件~
