XYZprinting Nobel 1.0 光固化3D列印機開箱

使用FDM 3D印表機也有一兩年的時間了...其中也列印了不少東西出來...

FDM列印的優缺點大概也了然於心...最近一直在考慮要往更大尺寸的列印機型...

還是往光固化機型更進一步邁進....

今天入手了XYZprinting Nobel 1.0..說實在的是我當勇者的第一步...

只有短短的官網介紹..沒有看到任何有關於這台的開箱..就直接沖下去了...

官網產品規格介紹http://tw.xyzprinting.com/tw_zh_tw/Product/Nobel-1.0

昨天下午在購物網上訂購..沒想到今天早上就送到了...嚇了我一跳..

速度真快真得不用24小時...給購物網按個...


不多說癈話了...這是我的第二台列表機...目前先開箱..

晚一點等我先確定好相關列印程序跟要用的器材後再另行發文補充...以下圖多


箱子送來了...比想像中要來大多了...

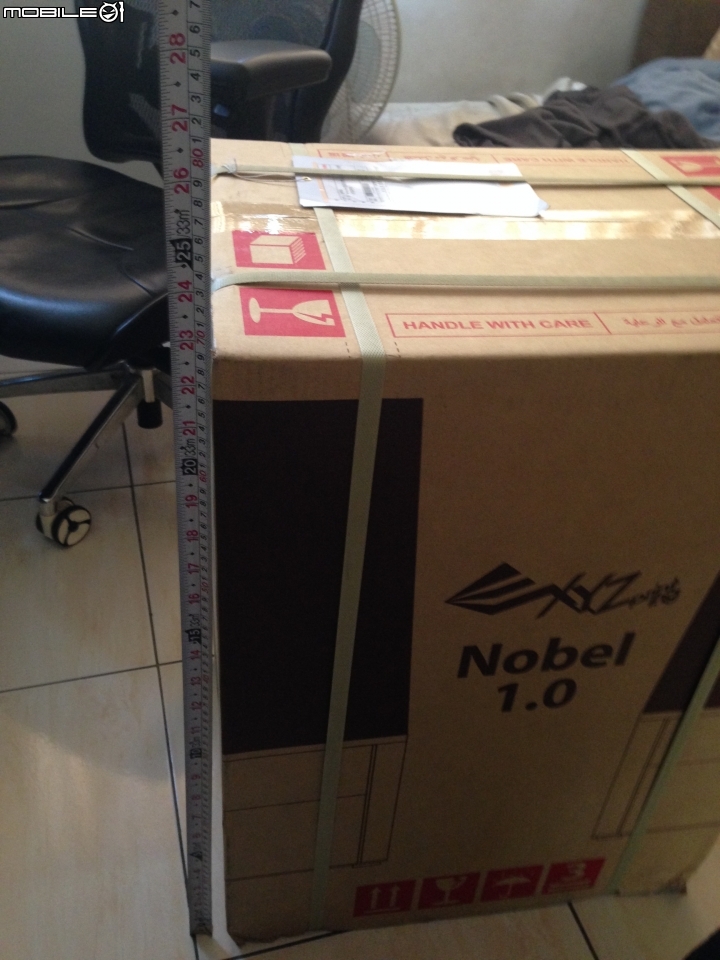

箱子尺寸..真得有重量..搬箱要小心一點...

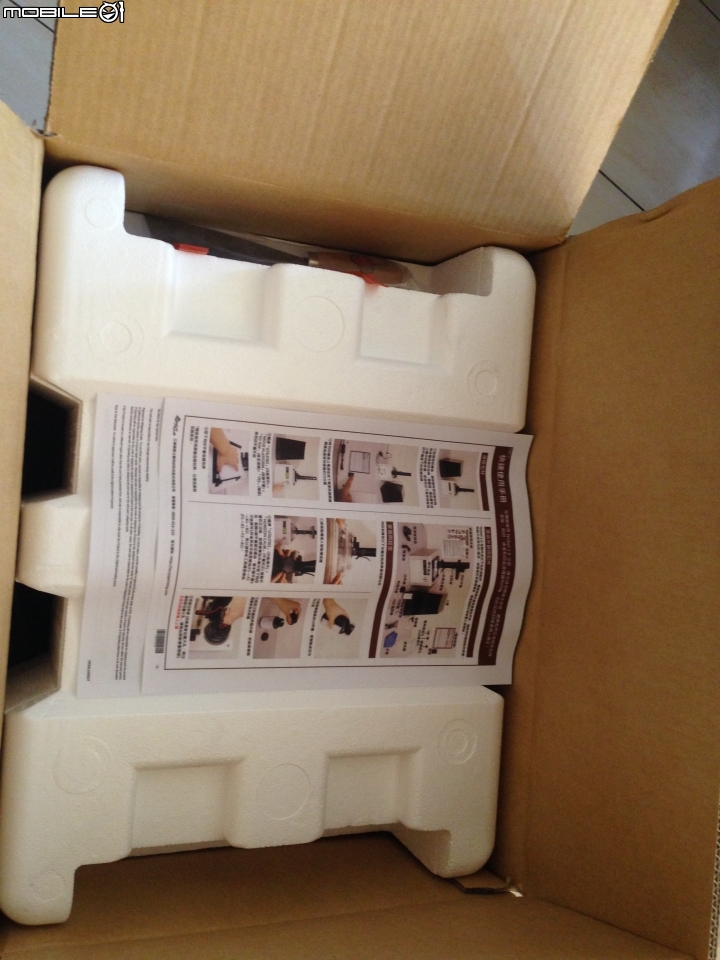

拆箱中..

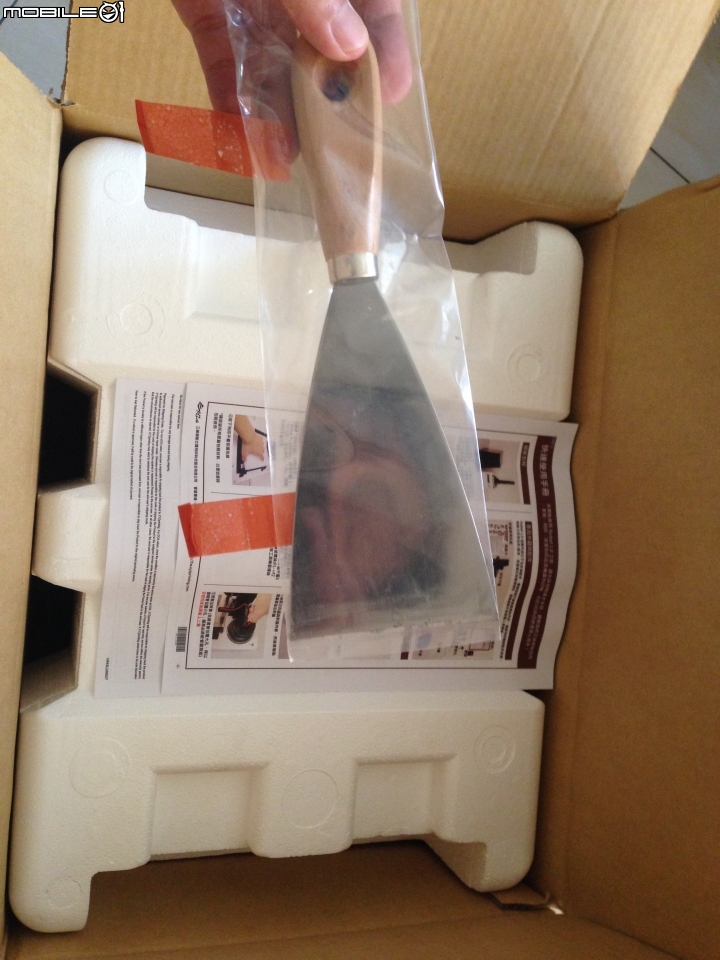

保利龍旁邊放把小剷子..記得先拿下...


上層保利龍移除

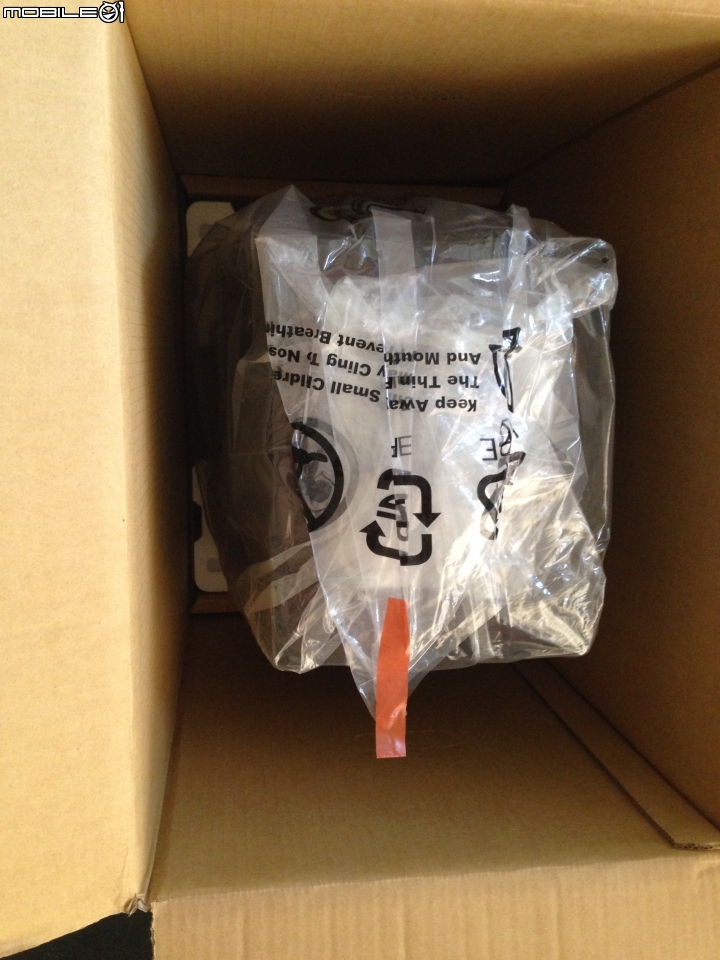

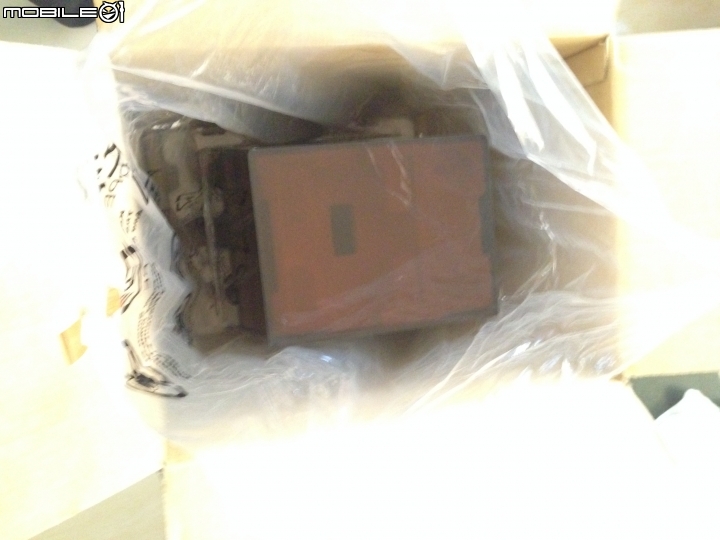

本体塑膠袋開封....記得抓塑膠袋把機子拿出來...

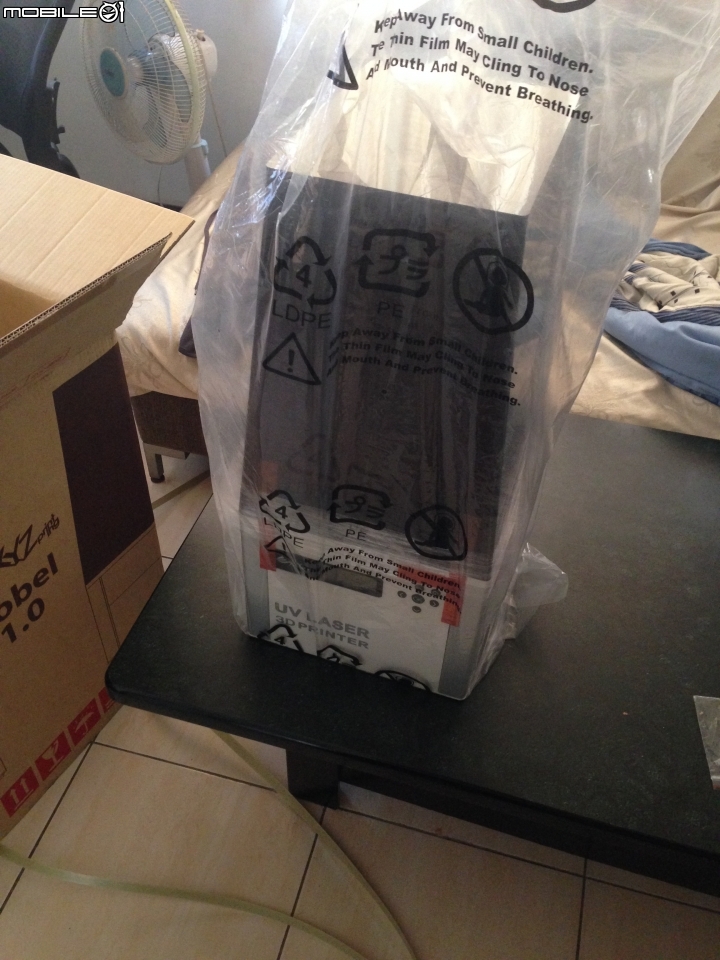

抓出來的機子

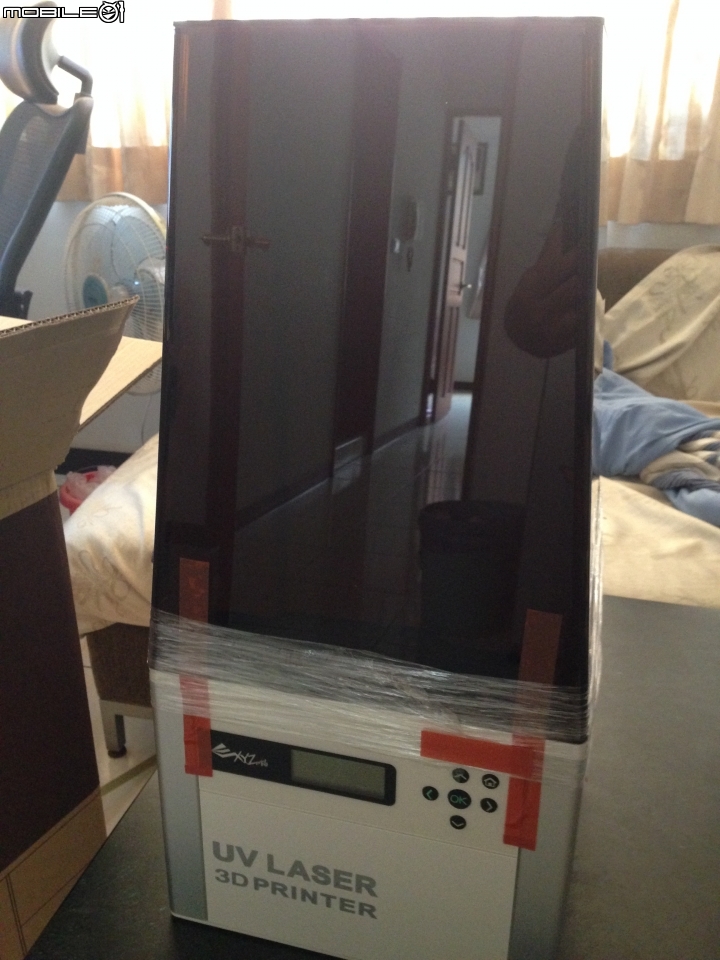

機子正面

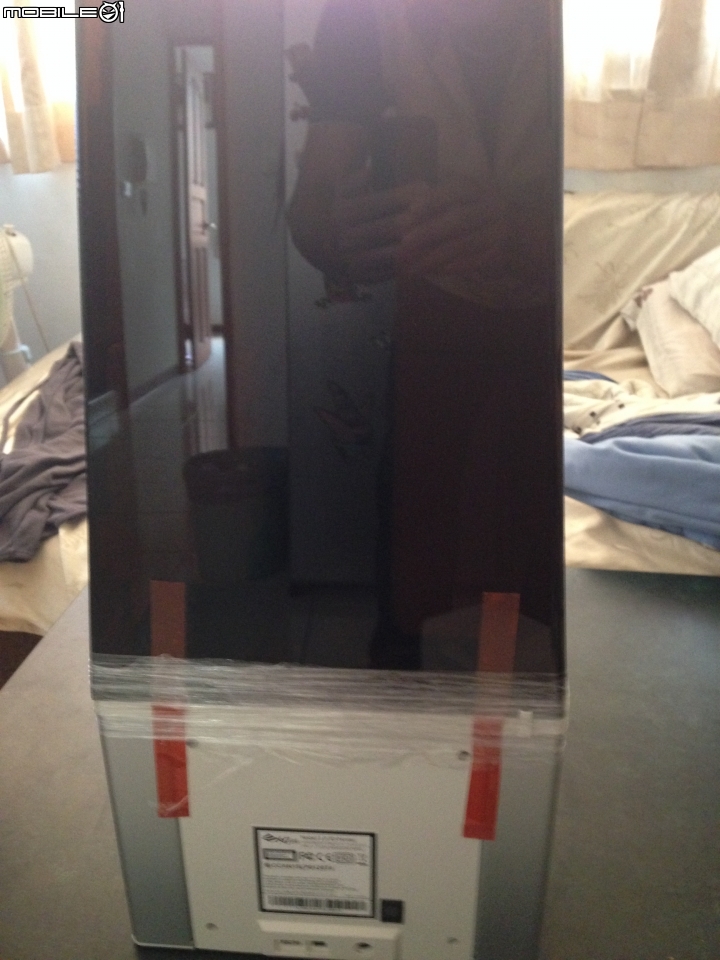

機子背面

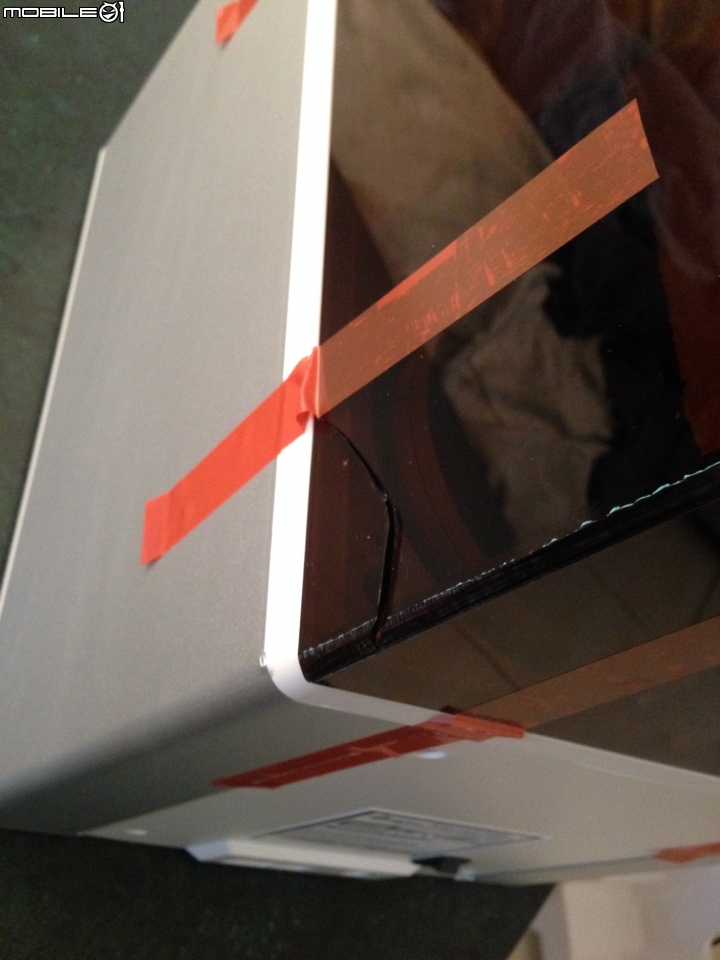

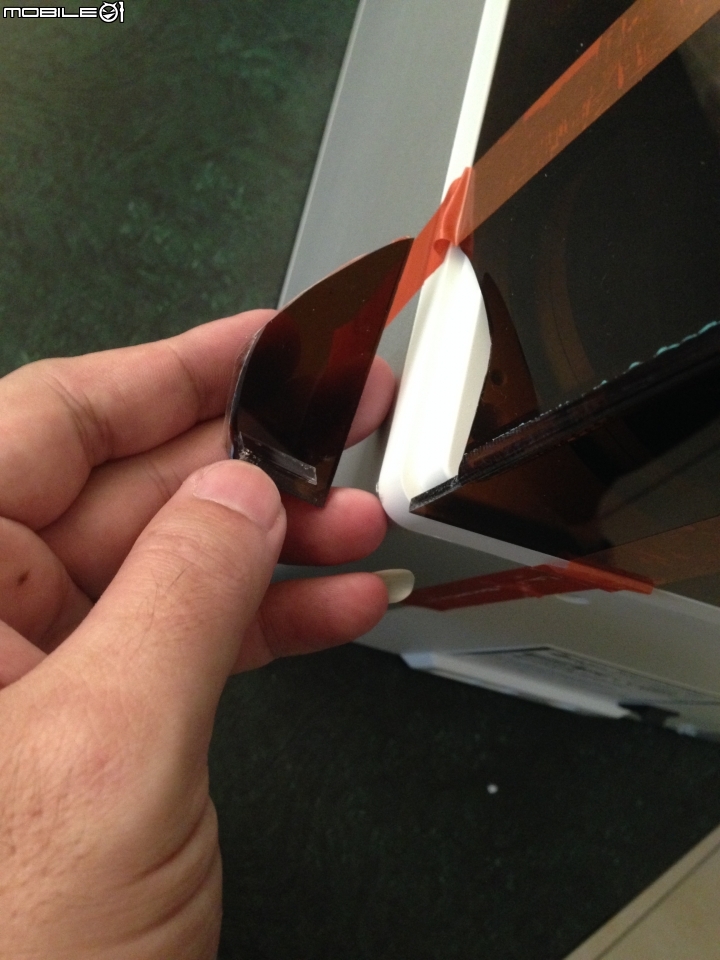

拆掉蓋子跟本体之間的保護膜...發現悲劇了...壓克力蓋子缺一角...


這缺一角不知到要如何反應了...等星期一XYZ的人上班再反應看看了...目前只好先黏上去

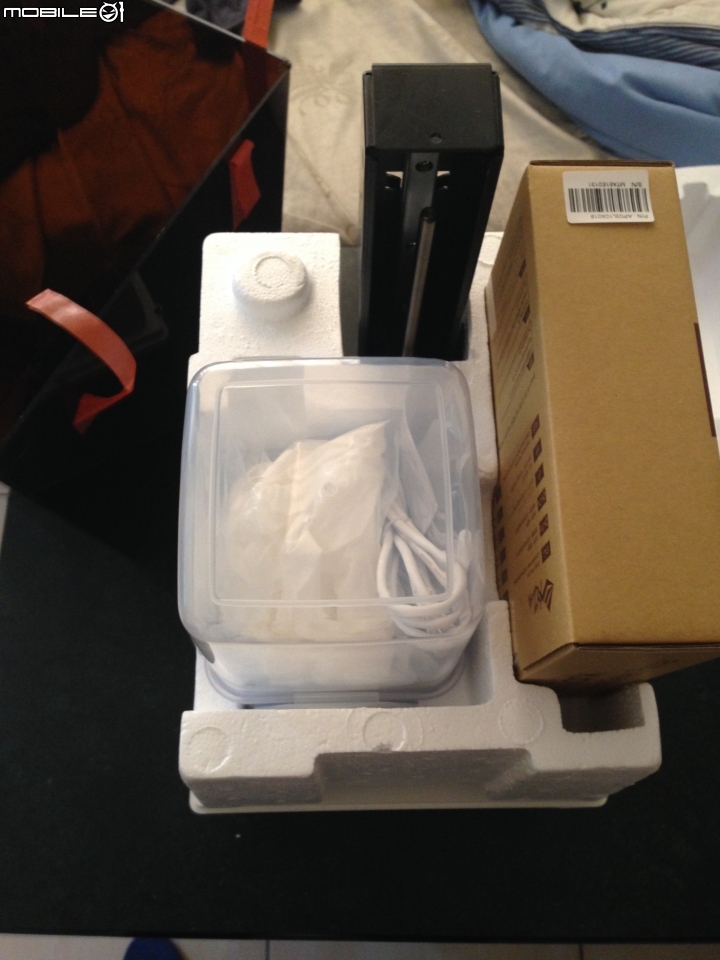

拆掉膠帶..拿掉壓克力罩...一些配件是包在這邊的...

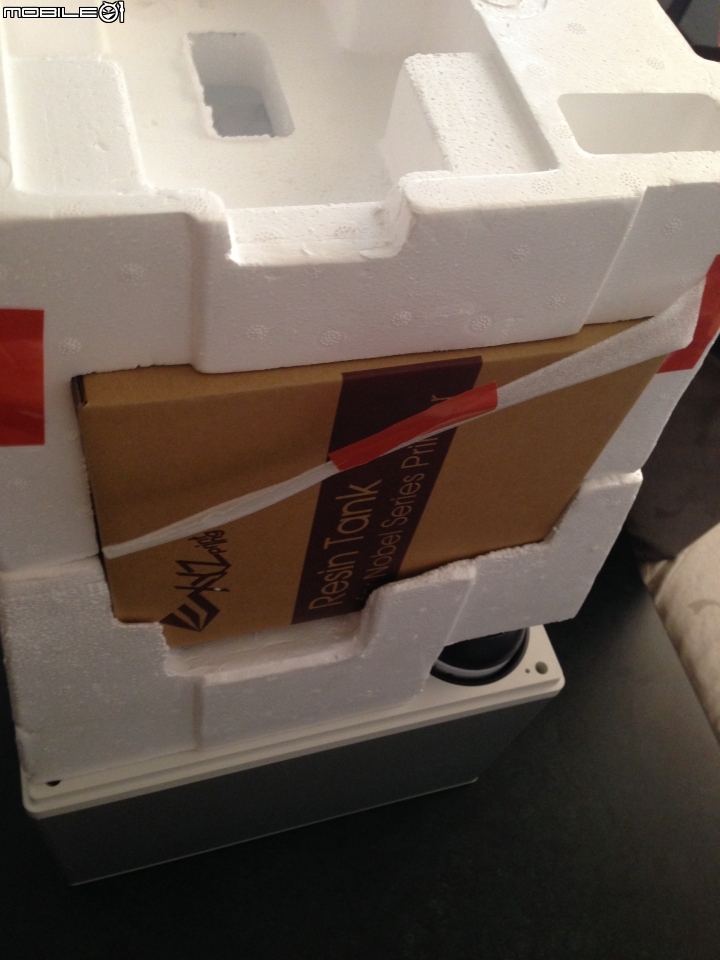

左側邊放的是樹脂槽盒


機子背面的Z軸上升桿


右側....清洗槽

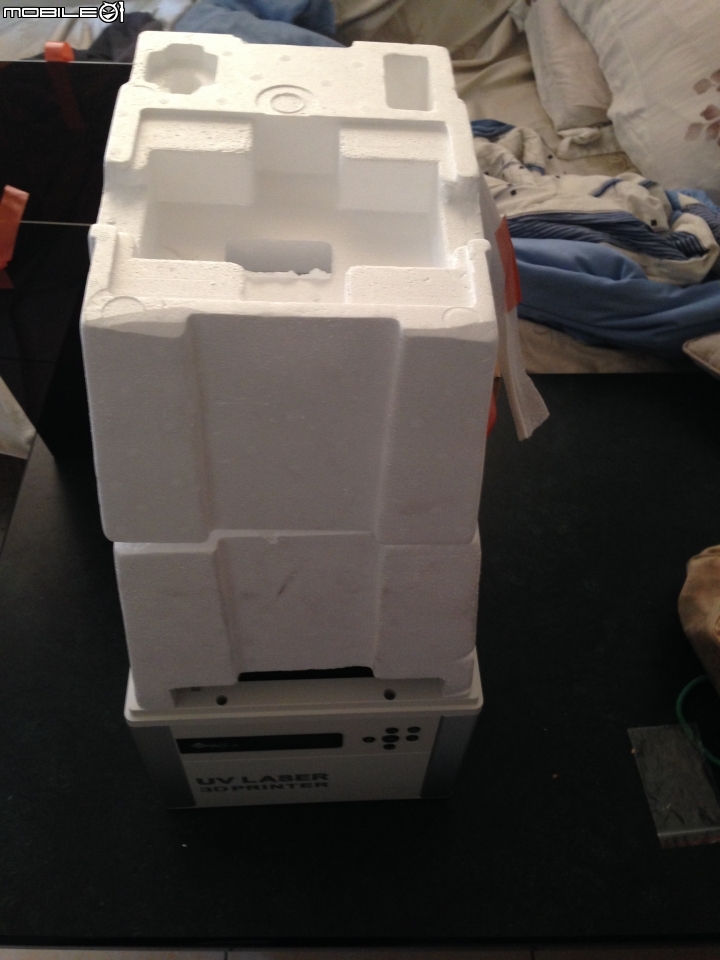

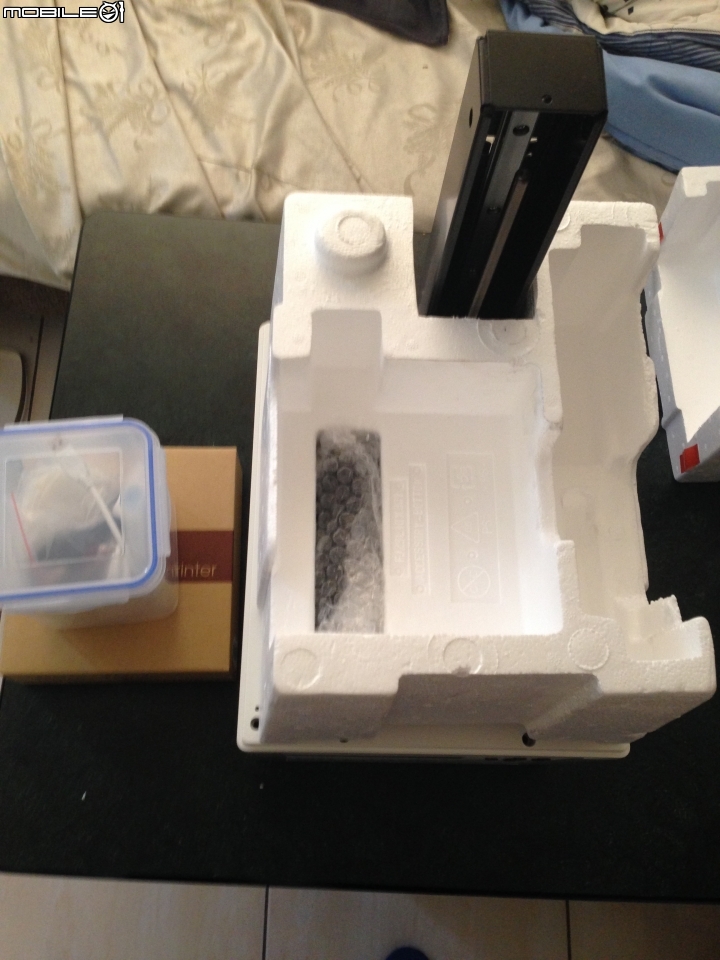

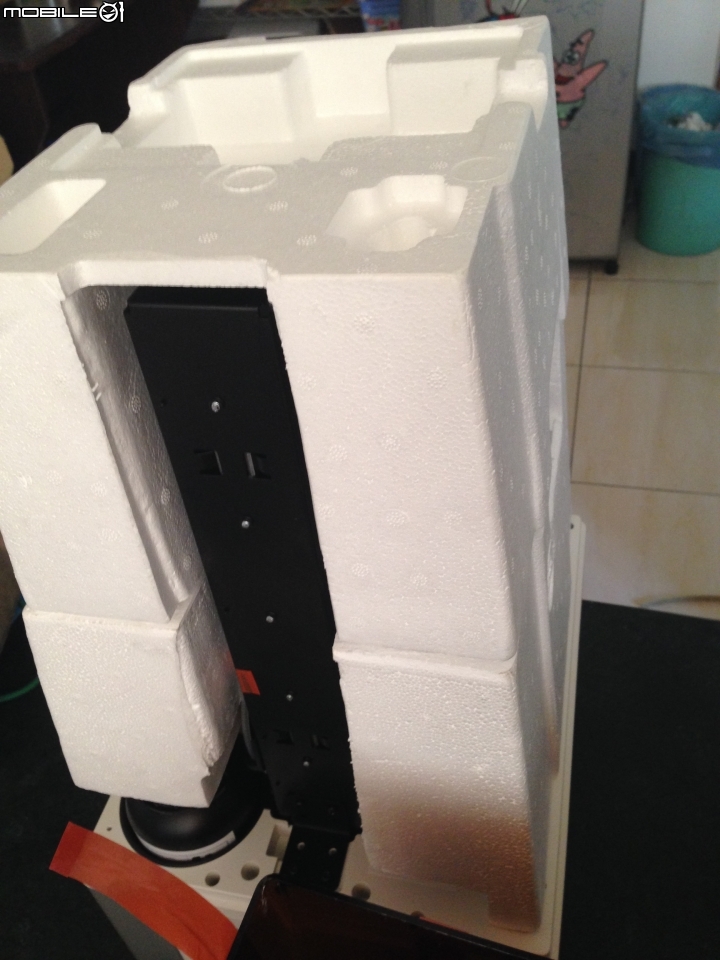

移除上層保利龍


拿掉配件..清洗槽跟樹脂槽盒


移除下層保利龍

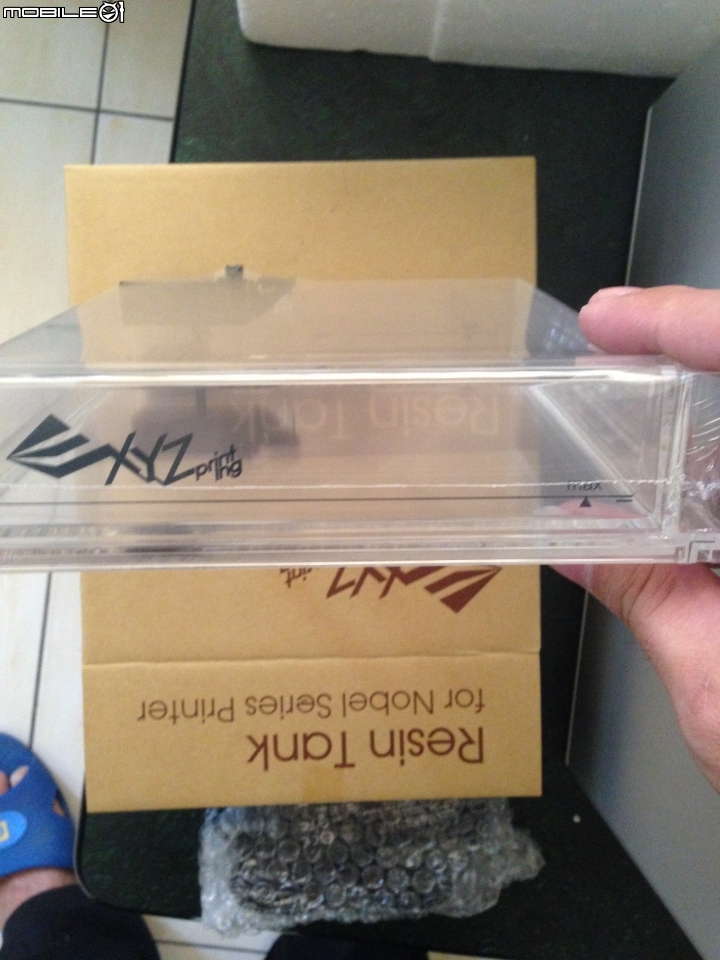

這是樹脂槽...右邊有MAX的刻線..看起來蠻淺的

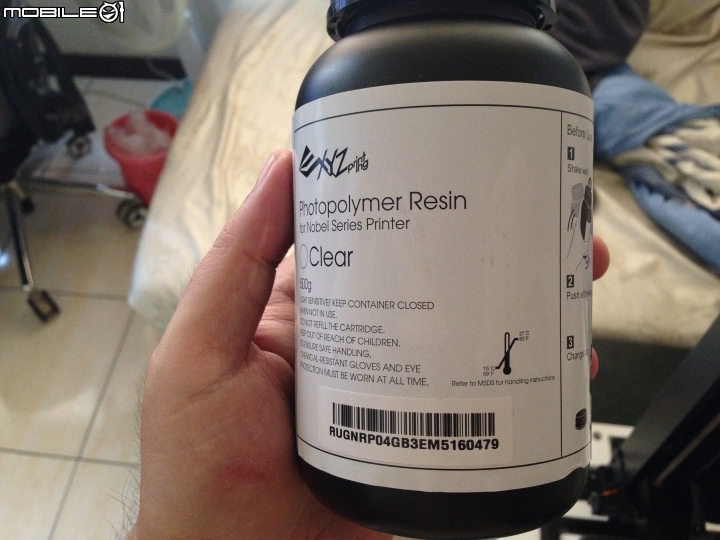

原廠附的光固樹脂...寫著透明色...其實我是有點想要灰色...不過之後再講了


快速使用手冊..看完後才發現少了酒精來清洗..還有用完後剩下的樹脂回收瓶吧...(原廠建議晒乾丟掉..真浪費)

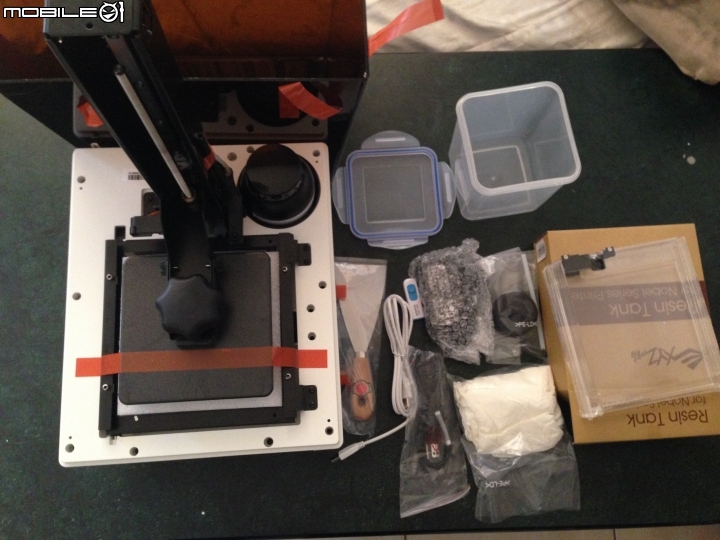

全機配件大集合...

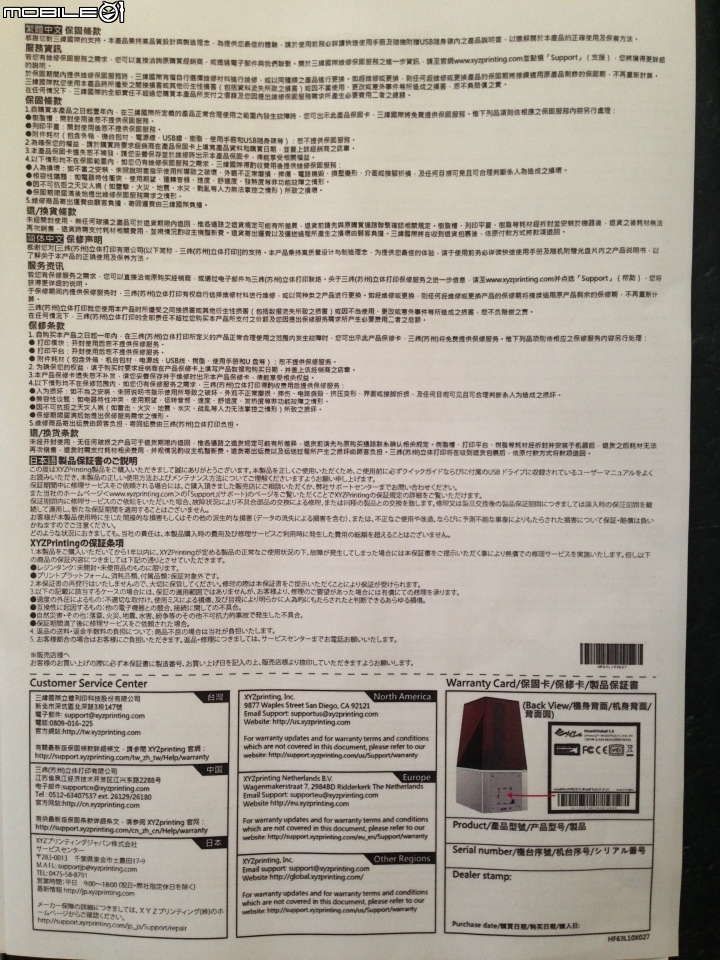

保固書..選這台原因之一..有問題好找人...(沒想到一開始就要找了..)

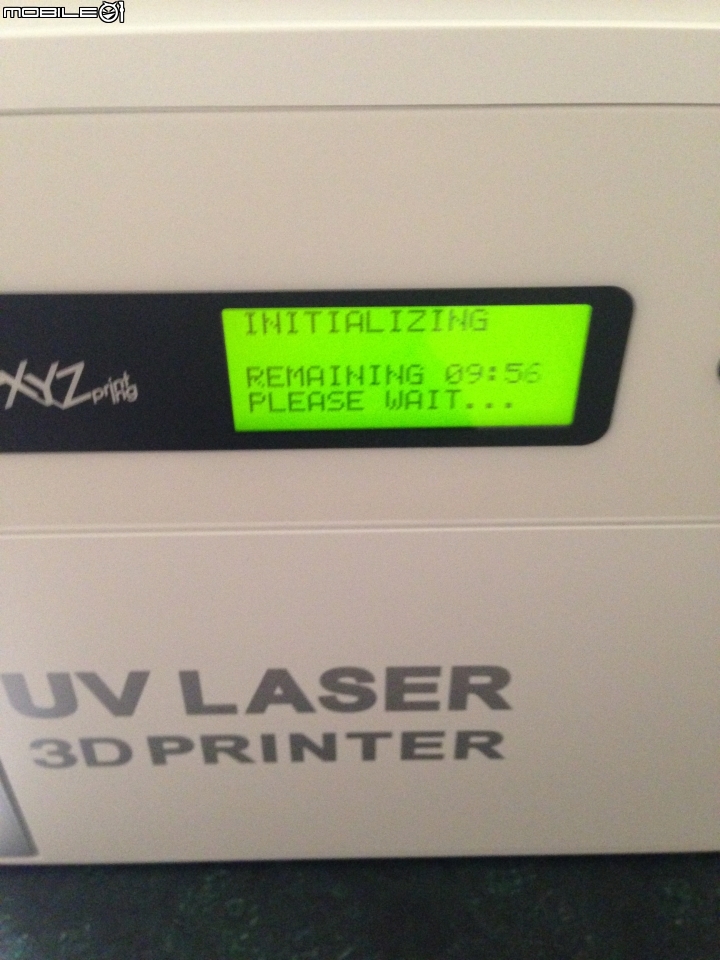

第一次送電開機會自己RUN10分鐘..測試機子

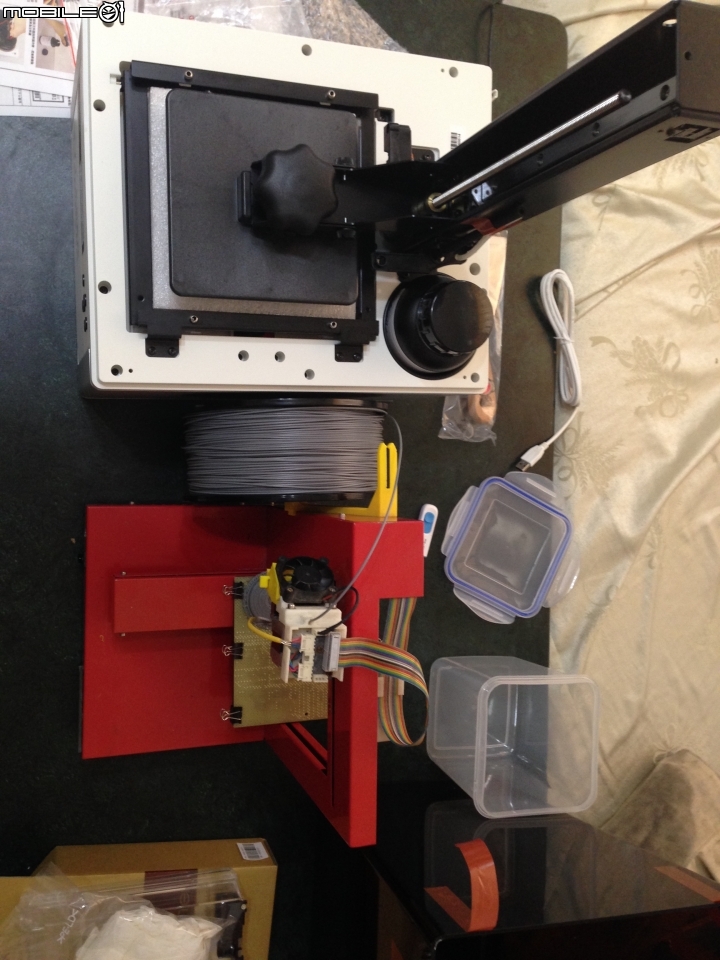

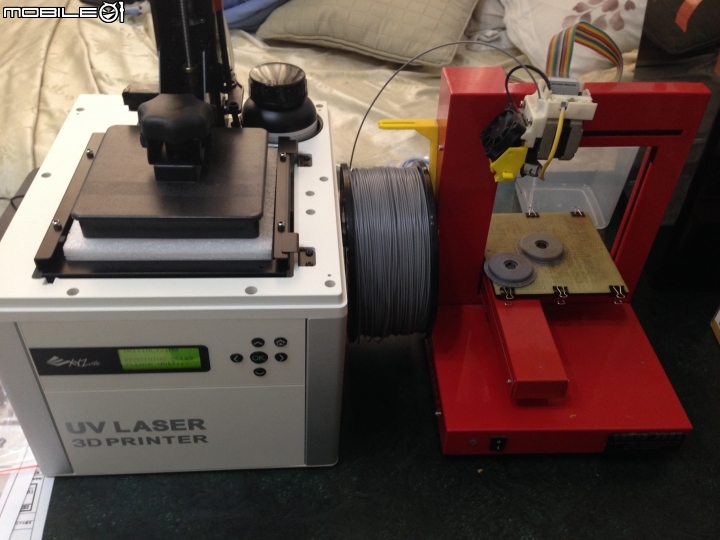

把原本在列印的第一台UP機抓來合照比對


兩台大小台有差..


兩台列印範圍大小差不多..但NOBEL Z軸可到200mm...小小滿足了我大尺寸的需求


z軸測試上升...機器運作聲音不小...上下移動都比up來的尖銳大聲..不過實際列印應該會比較小z軸移動少.

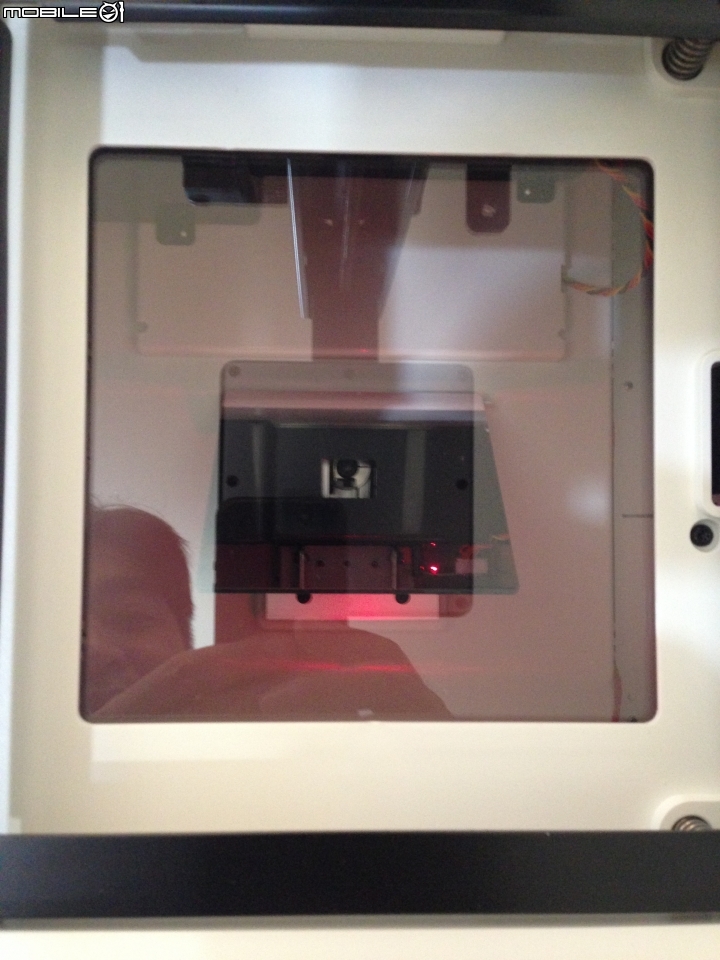

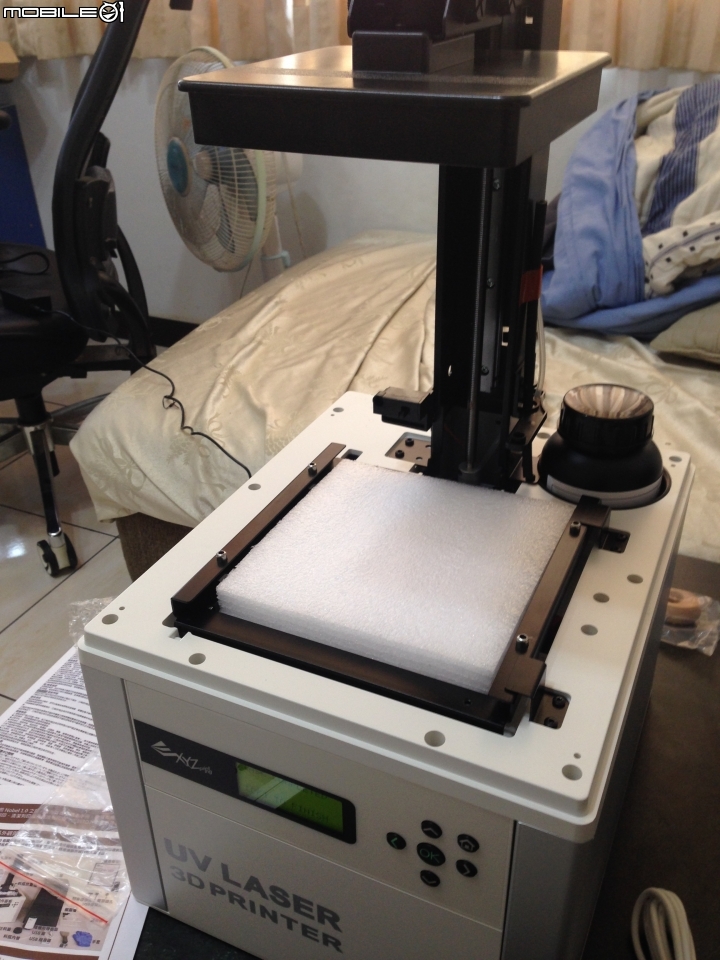

拿掉保護海棉...裡面意外的空矌


看起來空空的..但機子倒是挺重的....難道是機殼在重嗎?


以上謝謝觀賞.....只是目前有缺些東西...包含放機台的架子..所以實品部份容我這兩天摸索好以後..再po上來..


========================================================================================
己經是兩年前的文章了..後續的情形就是一直印歪了...連印簡單的方塊都歪的離譜加上綁料又味道超重的..跟原廠反應後..換一台新的回來..就脫手賣出了..

所以想要買的人可以三思...現在最便宜的LCD光固化再來DLP光固化有很多便宜的機型可以玩..樹脂又不綁成本降低很多.










2015-03-14 14:03 #1
哇,已經開賣了啊? 新聞稿本來說是一月,
結果前些時候我上官網去看,上面還打著coming soon…。

不知道樓主大大有沒有買備用的樹脂槽啊?
我自己是訂了一台form 1+,預計下週會到貨,還沒真正用過SLA/DLP,
除了光敏樹脂貴之外,目前所知的是也需要常換樹脂槽,也算是耗材之一,
哎…,要有好的3D列印輸出品質背後也是不小的一筆投資。

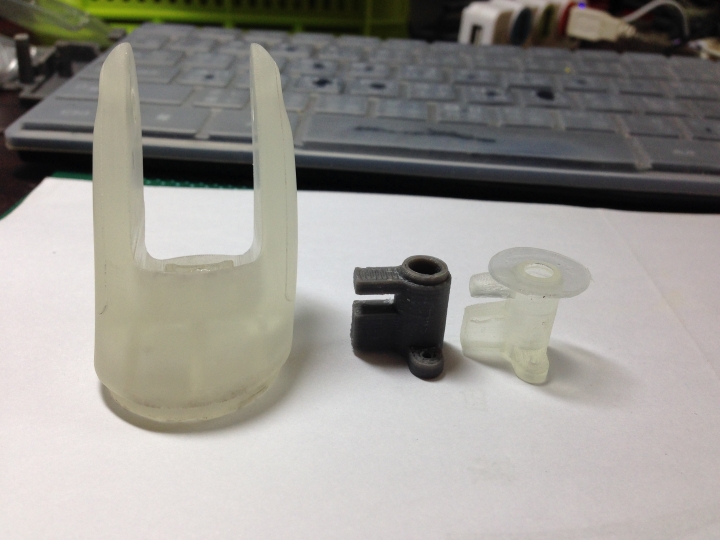

今天試列印出來的第一件成品...也用3D UP對照列印同一組,,,

拍照不是很好...己經儘量呈現原物樣貌..

3D UP機作出來己經算很精緻了..樣品我是用比較小一點的尺寸去列印..

所以看起來才會粗糙一點..

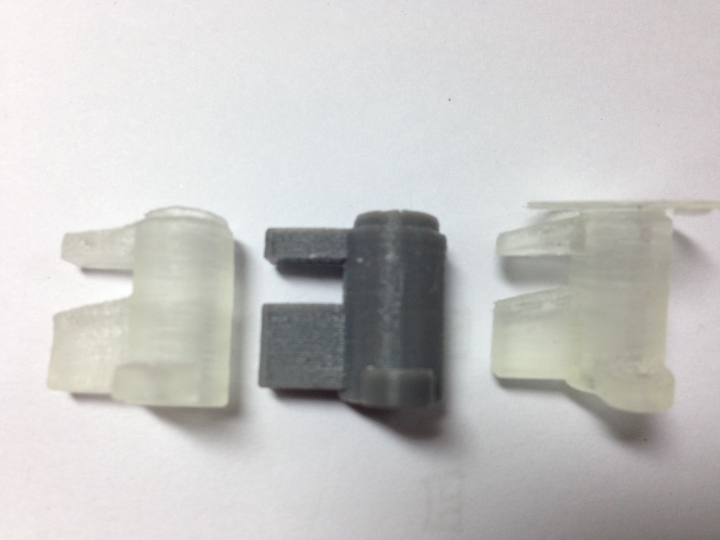

這是3D UP PLUS印出來的


用一圓來比對大小..大約是43mm長

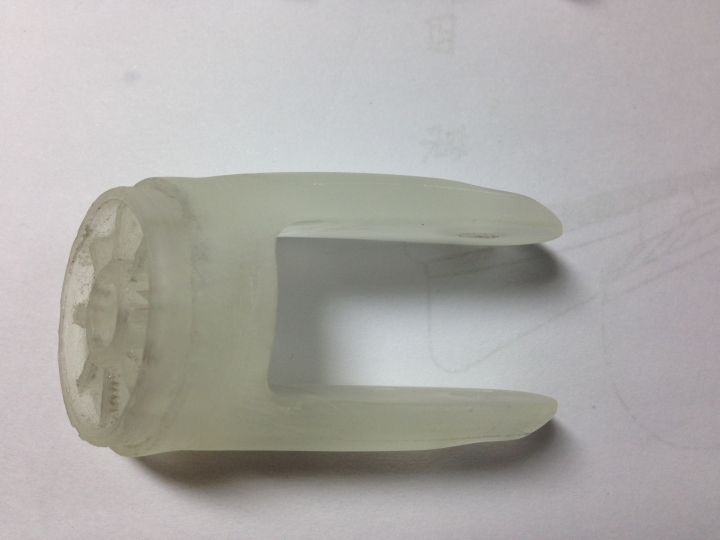

透明的是用NOBLE 1.0列印出來的..


因為是透明的所以很難看出來


NOBLE設定又比UP小支一點

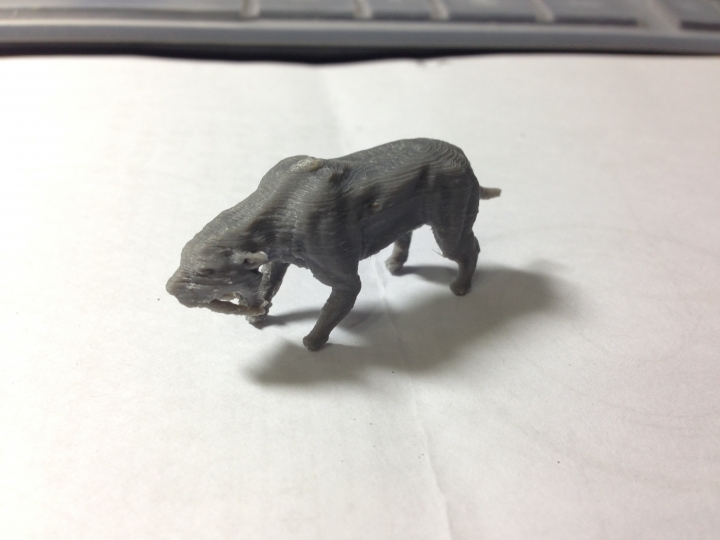

兩支未打磨處理..直接噴漆上去



較小支的是NOBLE 1.0...SLA制作出來真得比FDM好上很多







本以為SLA機子會比較安靜一點....沒想到機子本身在進行光線掃瞄是無聲的..也很快速..但每掃一層就要翻一次樹脂盤

那聲音就比FDM機子大聲多了...加上光敏樹脂本身是有味道的.....靠近機子本身1公尺內都聞的蠻明顯的...

所以昨天在我旁邊印完...今天就把它移到別處去列印了..人沒辦法長時間跟這台機器太靠近..
才在巴哈看到大大的文章啊~

是說這應該是第一個在這邊開箱的個人SLA機種吧?

正在等DIY的SLA機種發展起來, 小弟覺得今明年應該就有
差不多像現在FDM DIY機種成熟度的SLA DIY機種了.

之前找到的是LittleRP
https://www.kickstarter.com/projects/362246155/littlerp-affordable-flexible-open-3d-resin-printer

SLA目前看起來分成兩派:

一派是樓主這台跟Form1的Laser-SLA.

另外一派是比較有可能DIY的DLP-SLA.

DLP-SLA就是把一般家用的DLP投影機拿去改紫外線光源投影在光敏樹脂槽.

XY精度是看DLP的精度, 一般是用1024x768的機種, HD版就用1920x1080的機種.
如果以後有4K的DLP投影機,那XY精度理論上可以提高四位.

機構上來說DLP-SLA機種單純很多,跟精度有關的就只有上下而已.

也期待樓上買Form 1+的大大的開箱文.
與失敗為伍者,天天靠盃都是別人的錯。 與成功為伍者,天天跟失敗切磋直到不再出錯。
dd1212 wrote:今天試列印出來的第一件成品...也用3D...(恕刪)

光固化印出的模型下面一根根尖尖的是支撐還是造型? 光固化印表機也需要開支撐嗎?
材料不再是綁死...太棒了!

可以把 da Vanci 當做備用機了...


adf99 wrote:
光固化印出的模型下...(恕刪)

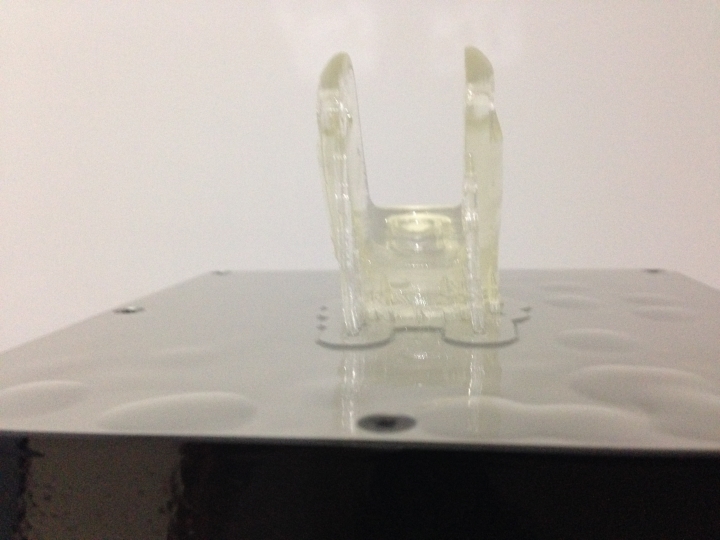

SLA雖然也是堆疊成型方式..但是它是倒吊成型的...所以要有支架




在XYZware軟体下可以選擇輸出支架少/中/多三種....

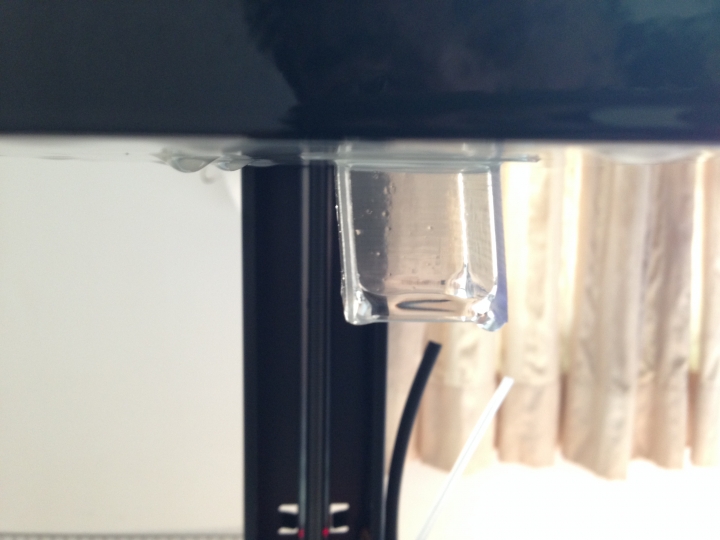

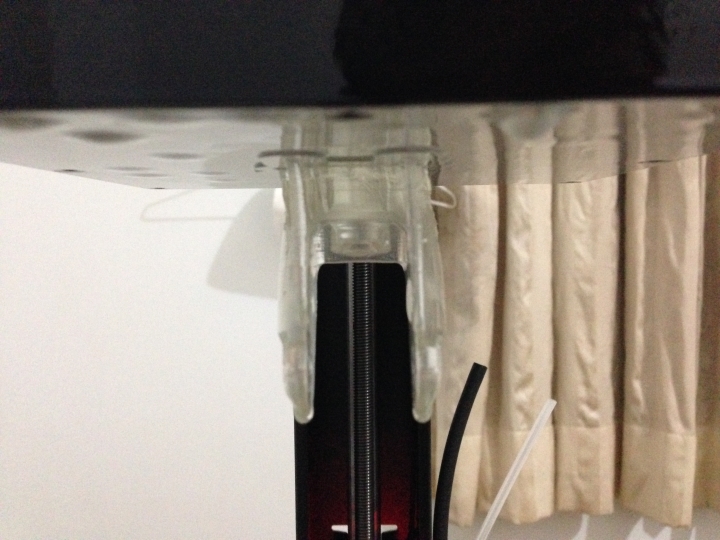

nobel成型

這是SLA成型方式(FORM 1也是這種方式)...倒吊著成型...每掃瞄一層..

樹脂槽就要下降一次讓掃瞄層接觸空氣...所以成型速度沒比FDM來得快...影片快速播放看到樹脂槽就像抽筋一樣一直跳動

目前是小物件在試列印...如果放大到大物件是否會比較快就不知了...要再測試...

不過後面在列印的物件出現歪斜了...還在看看問題出在那...如果決解不了就要連絡XYZ公司了..

/h,n wrote:
材料不再是綁死.....(恕刪)


XYZ沒那麼好心....

我看到說明書這裡時..才知道這料瓶下方居然藏著晶片...




不過..它機器有手動注料...也有自動注料方式...到時要再研究能不能用它家的料瓶...

不過我還不知道目前料瓶賣多少...要再問問看XYZ怎賣再說...
之前 da Vanci 有破解晶片,不知道這個瓶子...
唉...搞這個實在是令人無語...

adf99 wrote:
光固化印出的模型下面一根根尖尖的是支撐還是造型? 光固化印表機也需要開支撐嗎?


現有RP技術應該只有粉末式的那種不用支撐,不然是都要支撐.

SLA也是沒辦法處理列印時完全懸空的情況,沒得對抗地心引力.
