因為自己身高不高,又比較屬於實用派的,所以自己的劍,就做相對短一點

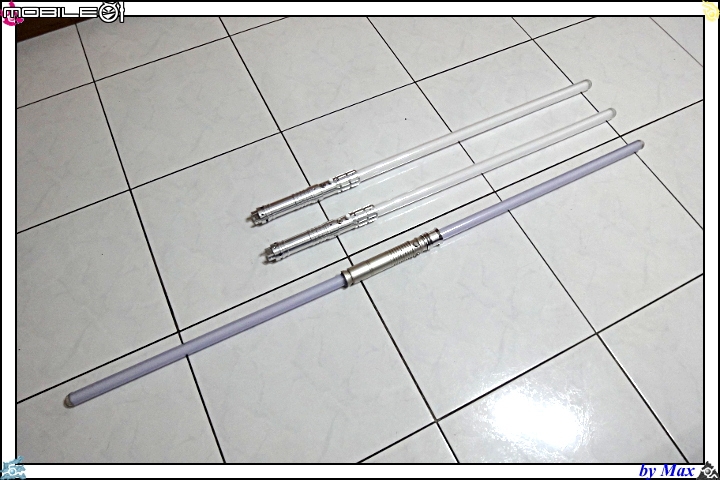

最近都在忙著做要出貨的光劍,自己的放很久都沒動,好不容易才湊出兩把,終於可以對接

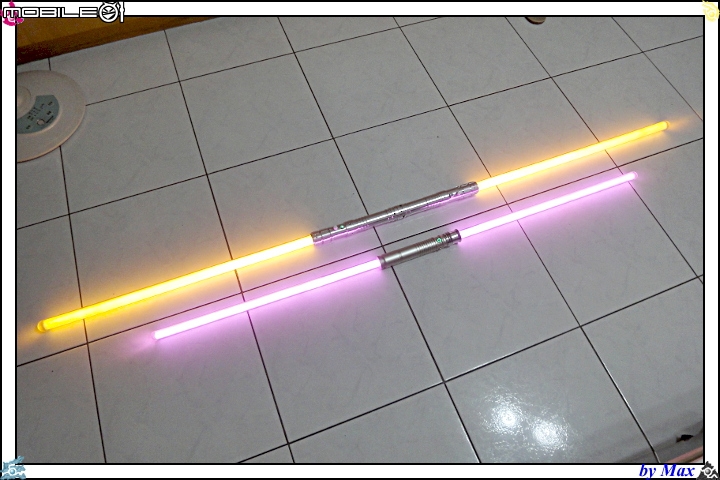

比較一下之前的兒童板雙刃,兒童版是60cm,我的短板是76cm

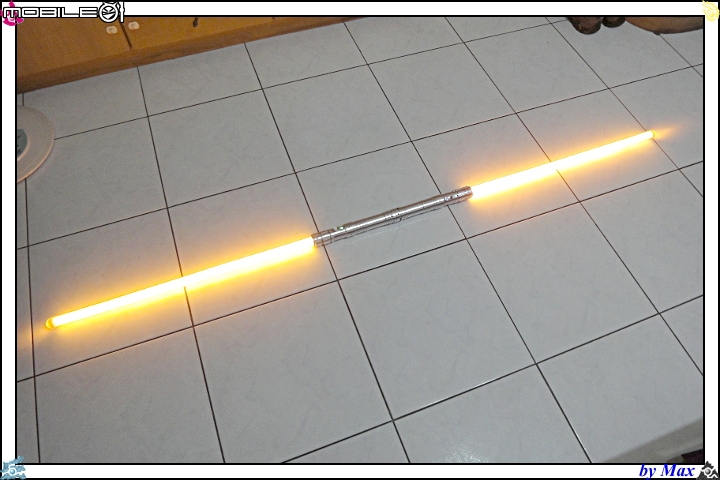

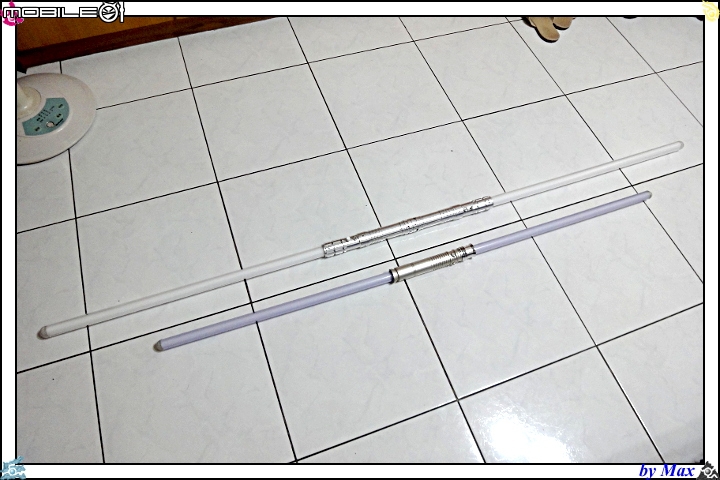

對接後兒童板大約150cm,我的版本是196cm


可惜沒有正式板的刃,正式板是90cm,對接後整體長度會超過220cm,是很長的,不好掌握


我自己的版本,是比較符合我自己的習慣的


耍起來,還OK


敗家真是無底洞阿~
我非常有興趣啊~~覺得樓主電路開發應該是強項,但劍柄設計感可能要多參考國外收藏家的設計,一般都會加進一些握把皮革、銅、卯釘黑色金屬等等的設計感,畢竟這算小眾收藏,可能還是得有訂製精品路線...量產那就是把價格壓低到可以跟玩具市場比了,等樓主改版後一定到露天定一隻!
cooljoe24 wrote:
我非常有興趣啊~~覺...(恕刪)


其實可分版本

如果要舞劍的加入過多裝飾顯得礙手
好厲害阿~解放原力開戰~~
馬克蘇 wrote:
兩年前,cmin大...(恕刪)

cooljoe24 wrote:
我非常有興趣啊~~...(恕刪)


劍柄的設計,我是以實用、功能、價格去做考量

光是要做雙色,價格可能就要翻倍,其他皮件等等裝飾,也都是純手工才有辦法做,無法量產,整個價格也絕對不是一般人可以負擔得起

所以總是得要有所取捨,有所折衷

目前的想法是說,我盡量做出實用性高,通用性高的組件,後續的加工,還是交給每個購買者吧

例如目前已經有購買我劍柄的朋友,直接掉頭使用,把劍刃裝在尾端

也有朋友自己在劍柄上裝飾金色、黑色等等讓劍柄更好看

而我目前也在設計下一代的劍柄,希望有更多選擇、更好的功能
敗家真是無底洞阿~

馬克蘇 wrote:
劍柄的設計,我是以實...(恕刪)


馬克蘇大大,我有爬文一下,您和朋友最早是否有用Arduino基板來開發電路板呢?

對於電路板的問題,我有一個地方想請教一下

10顆藍光並聯,若以3.2V來說,通過電流不就要200mA,這Arduino電路板怎麼受的了?? (不好意思,我是電子門外漢)

實在想不懂要怎麼用Arduino來控制led明滅問題。
bullets wrote:
馬克蘇大大,我有爬...(恕刪)


您好

這塊板子並不是用arduino開發的唷!我也沒用過arduino,雖然有找過使用arduino開發的例子,不過並沒有採用

一般我沒記錯的話2.0mm的接點,0.7mm以上的銅箔線路,應該200mA不會有太大問題唷!

只不過,arduino的CPU腳位並無法做這樣高電流的輸出,所以都會使用電晶體、LED driver或其他方式來輸出大電流

例如使用NPN電晶體,CPU的IO腳輸出到電晶體B級,這樣C、E就可以流過高於CPU IO腳的電流



這是我早期規劃的時候的圖,可以用來解釋一下EM78153是CPU,可以想像你使用的arduino的CPU,一般CPU的IO腳,通常是可以輸入、輸出10-20mA的電流而已,所以要透過一個電晶體(Q1),利用IO腳控制電晶體的B,以這個圖來說,B是high的時候Q會導通,大量電流可以通過

PS.不巧,這個例子裡面是使用PNP的電晶體,sorry,剛好找不到適合的範例,其實之前有找到一份使用兩顆arduino連起來,利用六個PWM透過LED driver驅動六段LED,還可以從SD卡讀出音效播放的一組電路,可是在公司......
敗家真是無底洞阿~
馬克蘇 wrote:
您好這塊板子並不是用...(恕刪)


感謝馬克蘇大大的解惑,原來您不是用Arduino開發的。

不過根據您圖中的LED電路我有幾個地方想請教一下,想確定我的思路有沒有問題!

您原圖是 9組LED 配9顆LED 共計81顆 藍光LED

但根據歐姆定律來計算

V=IR , (5-3.2)/(0.2*9)=10歐姆,這部分應該沒有疑慮

但是您電路是9組電路共用R1 10歐姆 1/4W

這樣話是對的嗎? 照理不是應該每一組電路都附上10歐姆的電阻嗎??

而且每組電路 P=IV , 0.18A*1.8V=0.324W 不是應該使用1/2W ?


如果要畫成您圖中共用的型態

9組電路,每組是走180mA,總電流量應該是1.62A

總電流量是 1.62A,P=IV, 1.62A*1.8V = 2.916W ---> 電阻需要3W以上,但是您畫 1/4W?


V=IR, (5-3.2)/(0.18*9)=1.11歐姆,1歐姆電阻其實很小

若是這1歐姆的電阻不安裝,則實際電流量為22.22mA (這還是在LED安全範圍)

因此,即便不安裝R1 10歐姆,還是無傷LED的使用。


但是您還是附上一組10歐姆的電阻,而且是電流匯總後的總電阻.....??

這代表這個電阻,主要功能並非拿來限流每組電路的電流

您是怕有任何一組電路可能突然不亮..... 造成電流突然升高

是用來保護LED燈粒用的,會是這原因嗎????


我想了想好像也不是這樣解釋,因為9組電路都並聯,事實上LED光劍的每一顆LED都是並聯的

因此,如果在整體電路上加了10歐姆,那總電量只有180mA才對,每顆LED只分到2.22mA

理論上應該點不亮才是。


PS. 因為我不是電子科,所以很想搞清楚LED串病之間的問題.... 很怕燒了LED

馬克蘇 wrote:
您好這塊板子並不是用...(恕刪)


睡了一叫醒來,我突然發現,因為您電路會做伸縮電路.....

所以第一道電路點亮的時候,確實需要總電阻10歐姆,不然該路電流會將LED燒毀
接下來會燒第二道,第三道.... 通通燒毀。

但是根據我所認知的電子學,第一道電路點亮的時候,10歐姆電阻會發揮限流作用,但是接下來點亮第二道電阻的時候,由於線路是並聯的,總電阻10歐姆等於兩隻分電路為20歐姆,這時候你的電流只剩90mA,每顆LED只能分到10mA的電流,燈光即便可以點亮,亮度都會衰減很多吧!

等到你九路電路都通電點亮,總電阻10歐姆,等於每隻電路加了90歐姆的電阻,電流更低..... 理論上燈都點不亮

所以會出現爆亮,變暗,變暗.....慢慢不亮了!

PS. 如果真的是我推測的這樣,是單純畫錯圖,那代表我的電學認知沒有錯,如果還有其他我不知道的考量,真的歡迎您指正,因為我不是電子電機本科系的,除了國高中的理化外,沒學過電了!

馬克蘇 wrote:
您好這塊板子並不是...(恕刪)


我又仔細研究了一下您這張圖的電晶體布置,我對於這樣的配置有點疑惑.....

不知道是不是您說的 NPN 與 PNP 的差異

依照圖面來說,若電晶體擺放的位置沒有錯,你的LED負載是放在電源端

VCC -> LED -> 電晶體 -> GND ===> 這時應該是用NPN的電晶體

若是 VCC -> 電晶體 -> LED -> GND ===> 這才是用PNP電晶體


我不知道您選用哪一顆電晶體來推動.....

把NPN電晶體要接在9組LED的負載之後,就需要把9組訊號線合併到電晶體B極中

但是這樣一來,任何一條訊號啟動電晶體,電路就會導通,會變成全通線路

好像也不是這樣使用,所以NPN電晶體,是不能使用的對嗎?


若是您真的選用PNP的電晶體,那就需要準備9顆電晶體來分別控制不同的電路。


PS. 這會不會是您想解釋的部分呢?? (想成為鑄劍師,所以又多問了一些)
