bullets wrote:
我又仔細研究了一下...(恕刪)


上面PO的圖,是NPN沒錯

有一點你完全搞錯,那個虛線框框起來的部份,是「一段」LED的電路,「*9」的意思,是指這樣一個框框,有九組

並不是所有的LED全部搞在同一顆電晶體底下

不過上面那個圖是很久以前我本來想自己焊線路去畫的,後來改成六路掃描,整個電路也修改不少

早上來公司,找到之前要PO給你看的圖了

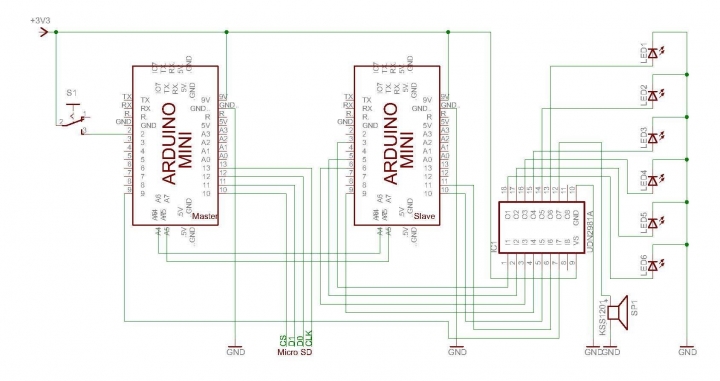

這是google搜尋找到的,他是用一顆driver IC來驅動LED串的每一段,用arduino的PWM輸出來控制每一段

聲音也用arduino的PWM輸出來做,聲音檔案放在SD卡

這個方式就我知道,有很多使用arduino的人是這樣做的,不需要聲音就用一顆arduino

不過通常在LED串那邊還要多串一顆電阻來保護

一般來說,光劍通常使用兩種方式供電,一種是三或四號電池,要至少三到四顆,另一種是18650鋰電池,這兩種方式,供電都是超過LED的承受能力,所以都必須降壓,至於要怎麼配置,並不是那麼容易,尤其是使用CPU做控制,還有許多額外電路

以上面我做的草圖來說,壓降多少?4.2-3.0或4.2-2.0嗎?錯

你忘了,電晶體也有壓降,而且,電晶體的壓降,是變化的

就算不是變化的,電池的電壓也會變化

並不是算一個,就全部都對了

沒那麼簡單

計算出來的數值,也會因為控制的方式不同,有不同的變化

這些除了要思考到更廣的面,還要靠經驗、實驗來推算

目前生產的電路,是三四十年經驗的電子老師傅設計的,而我們也經過大約半年的反覆測試,加上成品的極限測試,充飽電池持續亮兩個小時以上直到沒電,也不會有任何問題的
敗家真是無底洞阿~

馬克蘇 wrote:
上面PO的圖,是NPN...(恕刪)


感謝您的解釋,原來是指一框是一組,要自行乘上9組

那這張圖的LED接線,看來就沒有什麼地方有問題

我知道電晶體也會壓降,所以也要接上電阻

之前,我一直以為你是直接拿18650來做

但是後來想想,這樣鋰電池會放電到3.3V以下的時候,就會推不動了!

而且壓降會使得電阻全錯....

因此比較好的作法應該是,利用穩壓晶片,強迫輸出為5V 或是 3.3V

這樣LED的供電才會穩定....


我有看了您的部落格,有看到八顆電晶體在控制電路....

只是圖片比較小,不確定電晶體型號是什麼?

電阻的部分是用SMD 1R0的 1歐姆電阻

很可能是用3.3V的穩壓晶片來供電的。


還是很感謝您的協助與幫忙解惑....... 謝謝。

bullets wrote:
感謝您的解釋,原來...(恕刪)


基本上,我是用18650直接驅動

不這樣做,你還要降壓穩壓給LED,電流量又那麼大(1-2A),很難的

所以一般我們都會拆開,CPU吃的電,跟LED吃的電,要分開

至於電池電力降低,電流輸出也會下降,那是一定的,所以設計時,要考量最大、最小的範圍

然後,為了不讓電池電壓低到不能運作,就要去偵測,去處理,避免電池出問題

這些都是做這樣一塊板子,要去考慮到的

PS. 那有的不是電晶體,那是MOSFET
敗家真是無底洞阿~
讚啦,但人在香港要怎樣才能下單啊?
我也想知道哪裡買得到訊息.....
haluko32901 wrote:
不知道劍柄都是一樣...(恕刪)
請問開賣了嗎??
那邊買 以及價格多少??

h3559 wrote:
我也想知道哪裡買得...(恕刪)


ximain wrote:
請問開賣了嗎??
那...(恕刪)


已經開賣很久了......

一整批快賣光了......

可以到facebook搜尋「BrainWerks 腦力工坊」粉絲團,順便看看別人購買以及自己DIY的成果還有一些教學
敗家真是無底洞阿~
更新一下目前狀況

這批做了新的顏色,細節也做了改良

稱為「晨星改」「MorningStar II」,晨星劍柄的改款


這個版本,可以看到最大的不同,是顏色,採用黑色陽極處理,然後在二次加工做部份拋光,形成漂亮的雙色效果

銀色的晨星,猶如美麗的星辰,而晨星改,更是如同黑夜將盡,太陽出現前的一顆明星

原本旋鈕加按鈕的設計,改為雙按鈕,同時將開關部份做修平,配合12mm帶燈開關的弧度,更好握持,也較不容易誤觸

背面的充電口,也特別修出螺帽的位置,更不扎手


尾端黑色的連接環,更為沉穩


發射口部份拋光,顯得更為耀眼


Brightening電路板,也小小的改版,並且將韌體提升到2.0

外觀雖然沒有什麼大改變,不過內含卻是更為耀眼

修改音效IC,音量增加10-15%
修正充電IC位置,更不容易損壞
韌體從原本的1.3改為2.0

關機從原本短按主開關,改為長按主開關,防止誤觸
燃燒效果從原本長按主開關,改為長按編碼器(副開關)
待機時旋轉編碼器(短按副按鈕)調整亮度取消,改由設定模式內調整
揮舞、輕敲、重擊的音效,改為三組音效亂序播放,增加變化性
開啟關閉效果速度調整,更吻合音效,也修正會因為亮度設定不同而速度不同的問題
設定模式第二段呼吸效果改為四段速度可調整(無、快、中、慢)
設定模式第三段不穩定效果改為類似電影中火焰效果
設定模式第四段音效選擇增加完全靜音選項
設定模式增加第五段敏感度調整,有五段強弱可調
設定模式增加第六段亮度調整
透過LED掃描程序的改良,LED亮度提昇10-15%
這次的版本,經過多次改寫許多程序,基本上我自己是頗滿意整個效果,花了這麼多功夫,也算是值得了~
敗家真是無底洞阿~
我對韌體升級的部份比較有興趣,應該不會是用充電接口升級吧?

熱鬥小狐 wrote:
我對韌體升級的部份比...(恕刪)


不是低

有專用的接腳
