絕地武士的光劍雖然有許多造型,不過在電影中,除了杜庫的彎把,好像大多是圓管為主,劍刃也都是直直的,有種日本竹劍的感覺

看過介紹,盧卡司參考劍道來演繹絕地武士

中國,也有很多武術、劍法、刀法,小說中也有發光載人、斬妖除魔的仙劍,怎麼沒有拿來做光劍呢?

想法一出,立刻找了九方思想貓兄研究,架構出一堆東西來

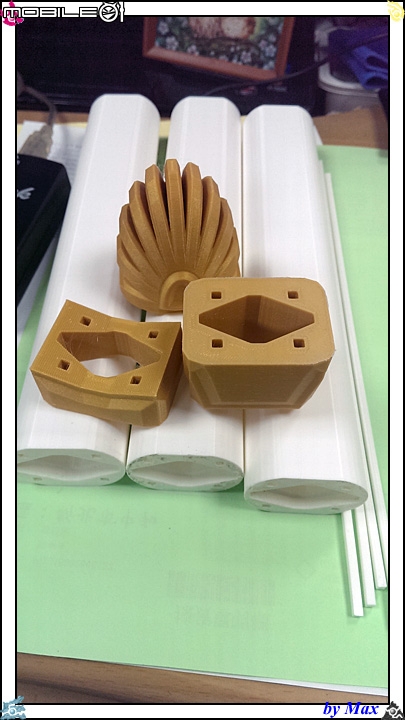

經過一連串的材料購入、實驗、試做,終於打造出這一堆

仙劍焚影

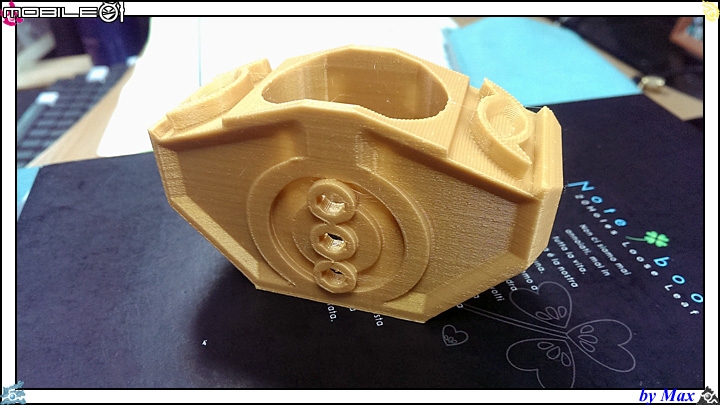

劍鍔,中間的三個洞,是有玄機的

仙劍焚影

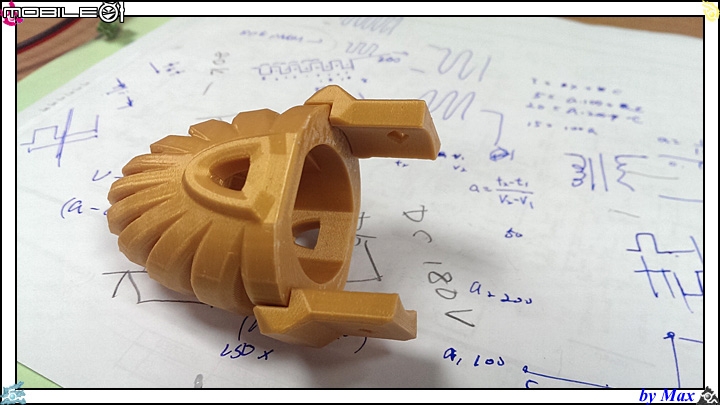

劍尾蓋,兩邊的爪子,上方的孔,也是有巧妙的

仙劍焚影

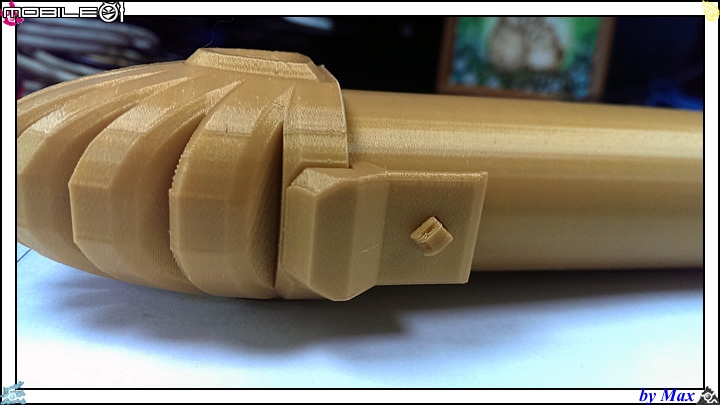

兩側爪子上的小孔,是為了將尾蓋固定在劍柄上

仙劍焚影

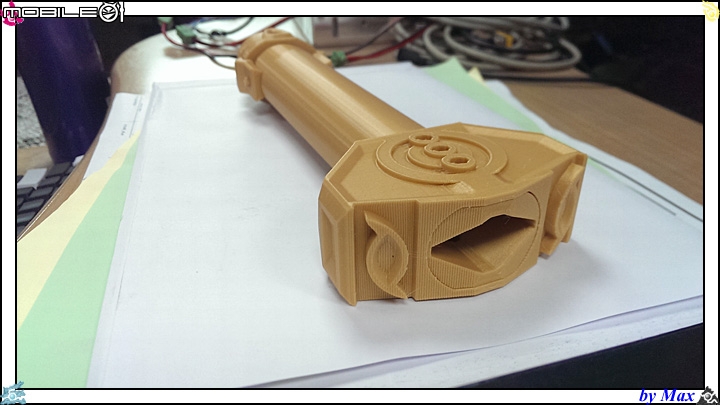

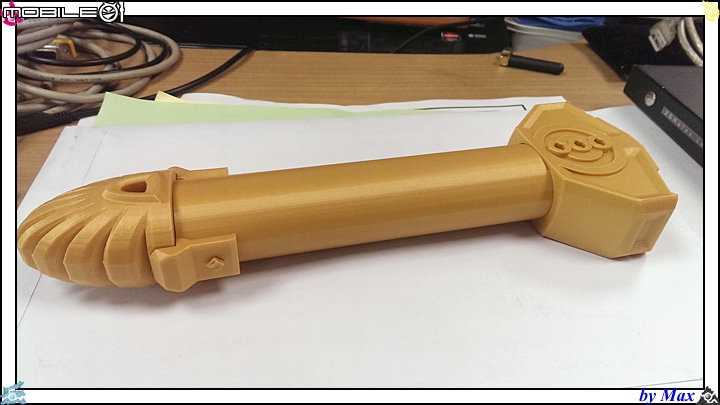

劍柄整體試裝看看

仙劍焚影

劍刃安裝處

仙劍焚影

劍刃試裝(搞笑一下)

仙劍焚影

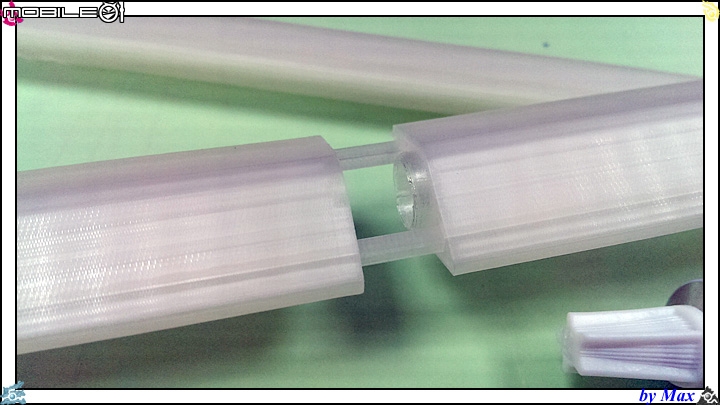

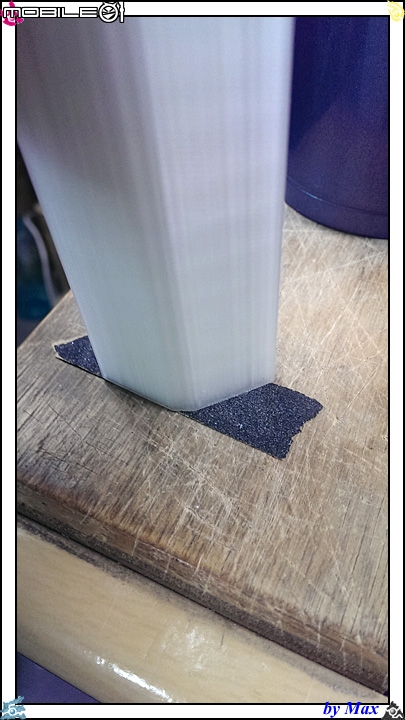

劍刃銜接處,稍微打磨一下

仙劍焚影

插入固定片,上膠黏接

仙劍焚影

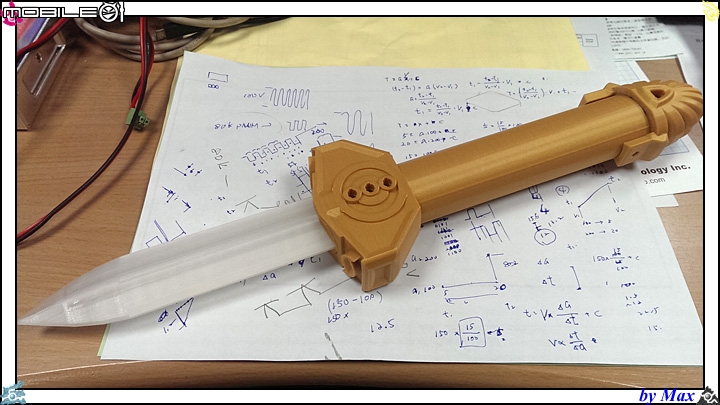

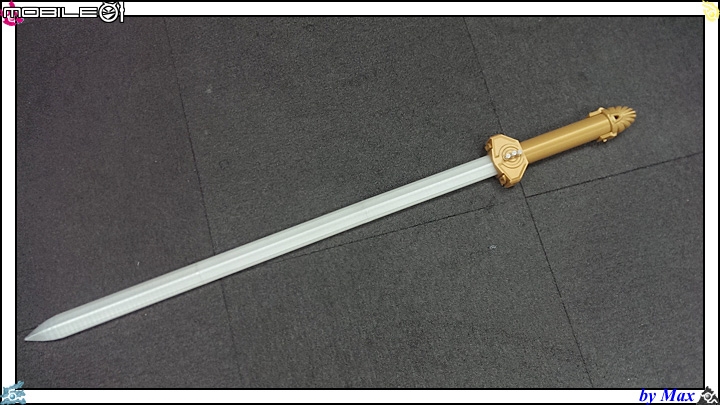

假組一下,有點樣子了

仙劍焚影

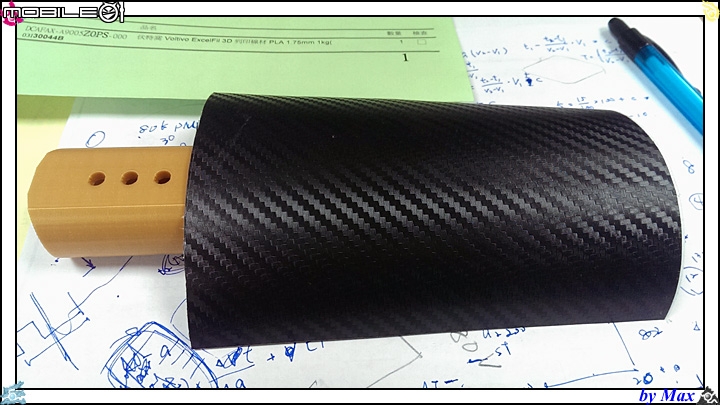

劍柄太素了,準備貼上碳纖維貼紙

仙劍焚影

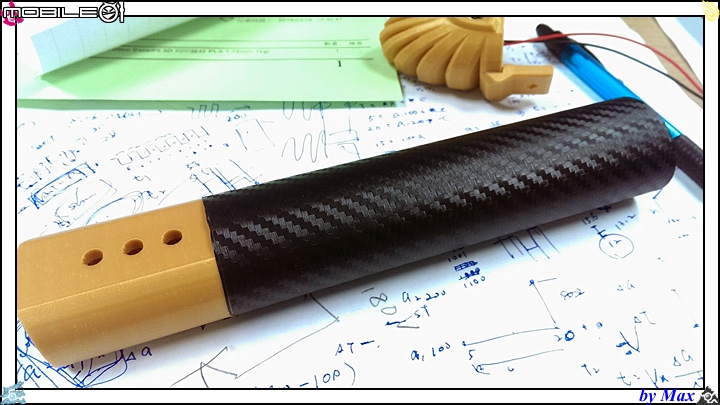

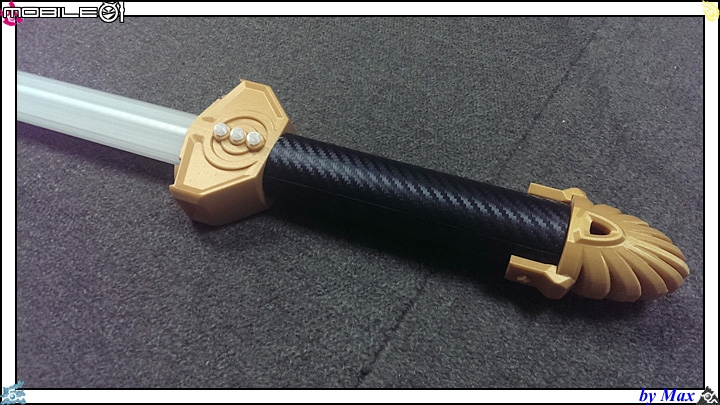

貼上後,感覺就不太一樣了

仙劍焚影

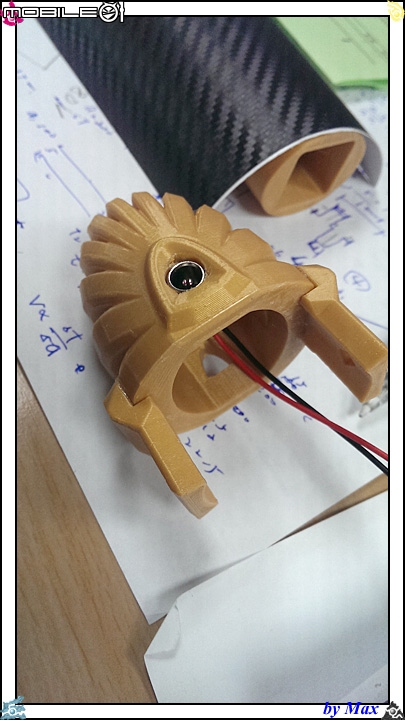

尾蓋上的孔,其實一邊是出音孔,一邊是充電孔,要先將充電座安裝上去

仙劍焚影

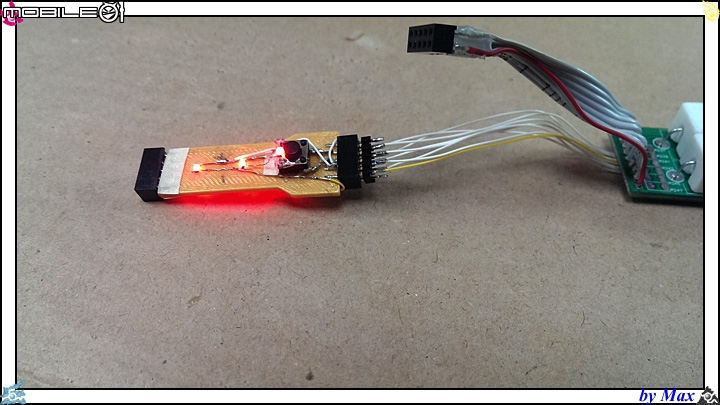

開關選用小型的tact switch,先安裝在開關板上,PLED也換成SMD零件,直接黏在開關板上

仙劍焚影

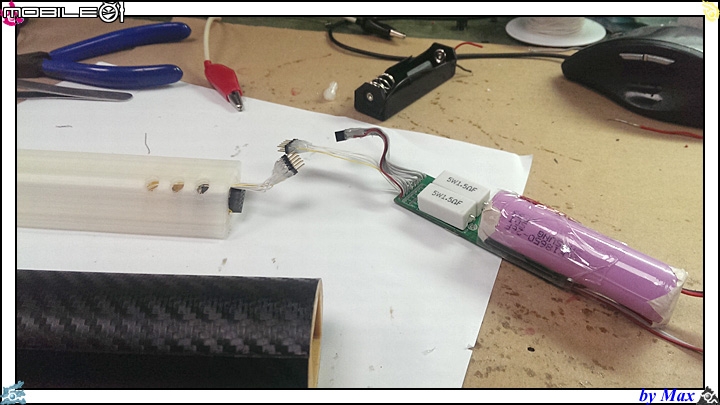

劍柄設計有點失誤,因此空間不太夠,電池盒只好捨棄,直接把電池焊線用膠帶黏在電路板上

仙劍焚影

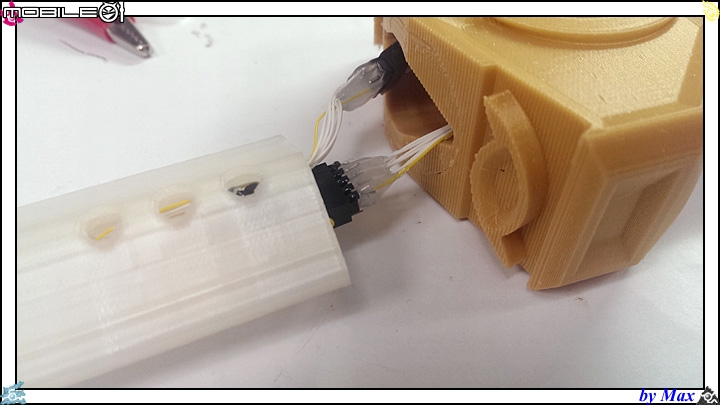

LED串跟開關板塞到劍刃裡面,電路板從劍柄尾端塞進去,連接好線路

仙劍焚影

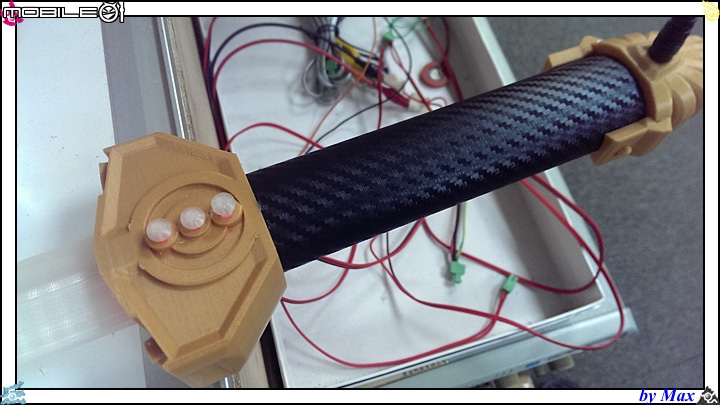

前面說劍鍔上的三個孔,作用就在這邊,劍刃、劍鍔、劍柄結合後,由三個小插梢固定起來,其中靠近握把的兩個插梢是開關

仙劍焚影

來看看整體吧

仙劍焚影

還不錯,不過,這樣就結束了嗎?

不,還沒,還有這堆

仙劍焚影

寶劍,怎麼可以沒有劍鞘

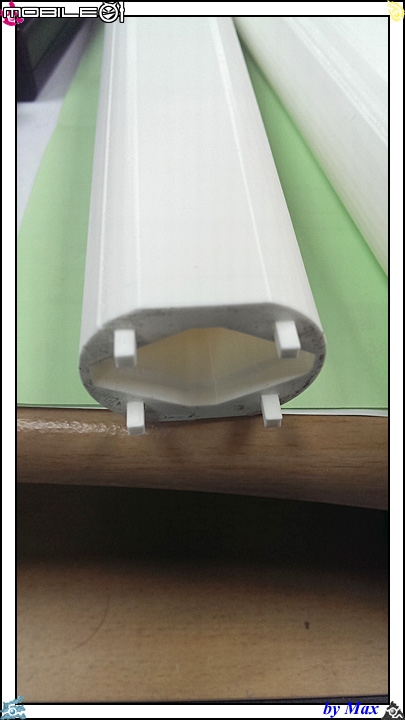

一樣有固定柱,插入後,上膠黏合

仙劍焚影

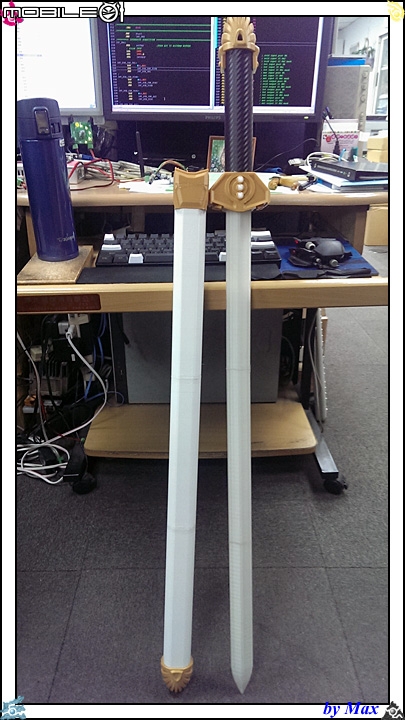

長度設計好,每一節都會凸出一段,最後在劍鞘飾板的地方隱藏起來

仙劍焚影

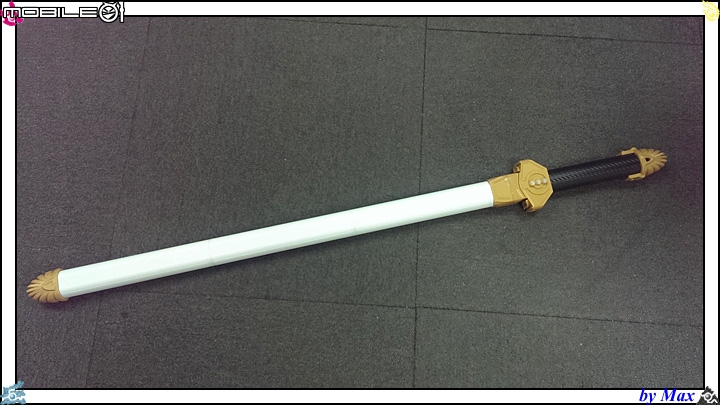

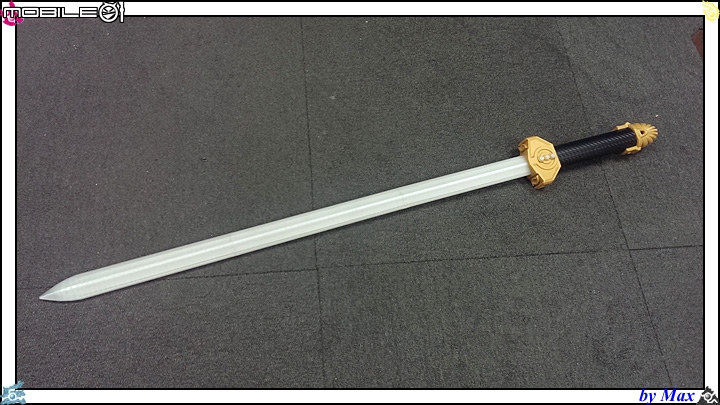

終於,仙劍焚影完成

仙劍焚影

劍鞘還是素色,等找到適當的貼紙再來貼上

仙劍焚影

來看看亮起來的效果

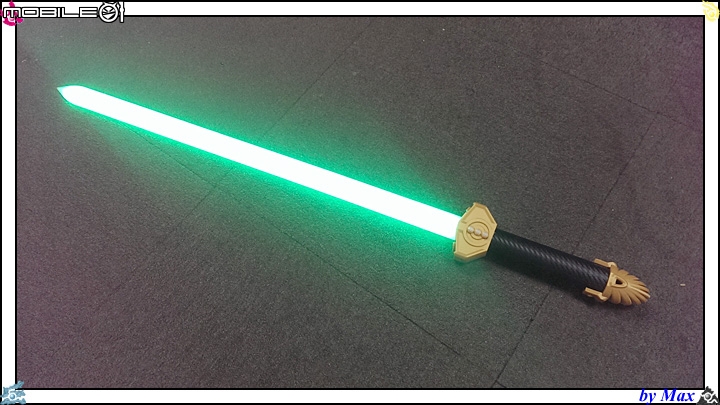

綠色
仙劍焚影
黃色
仙劍焚影

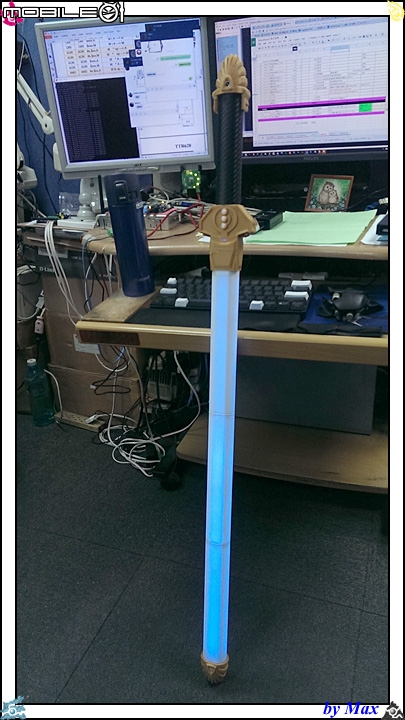

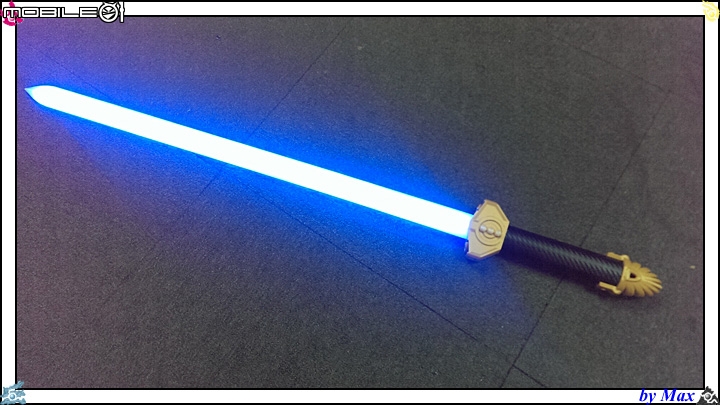

藍色
仙劍焚影

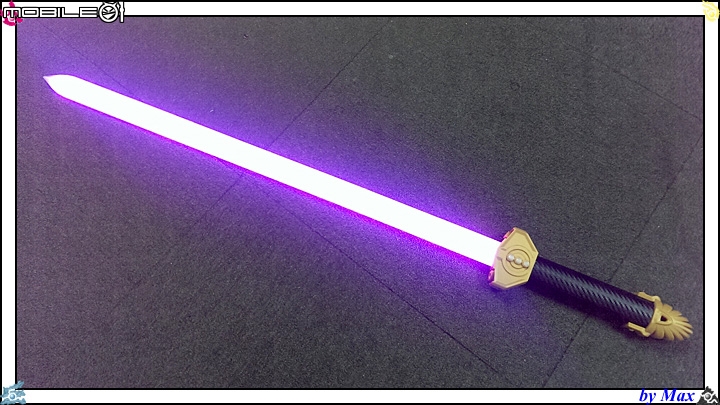

紫色
仙劍焚影

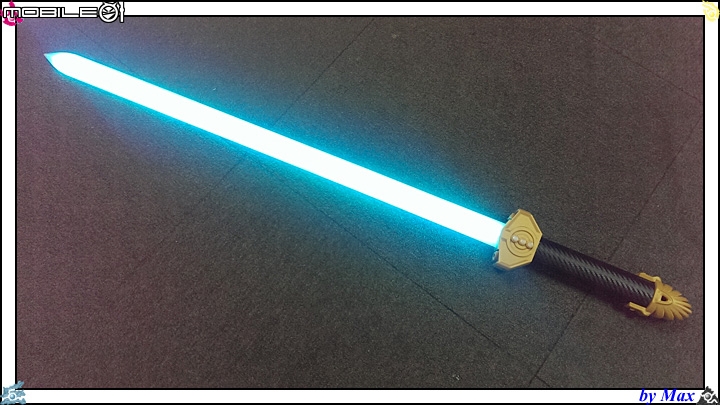

青色
仙劍焚影

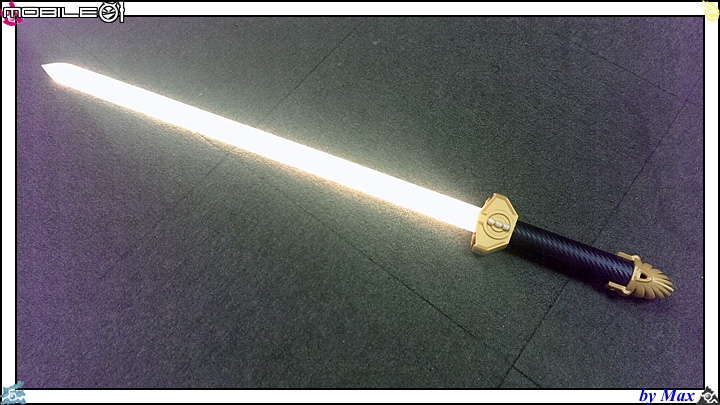

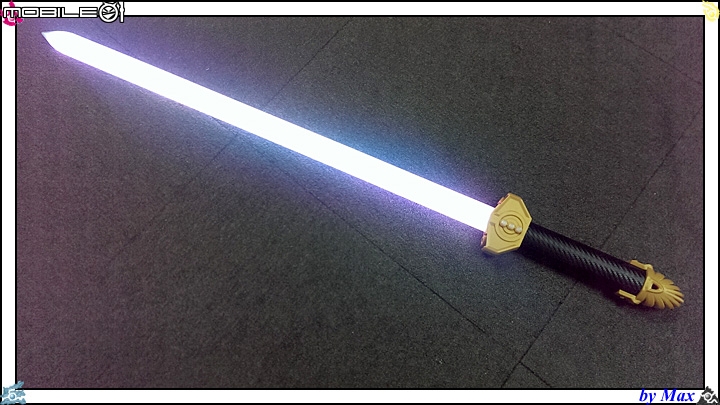

白色
仙劍焚影

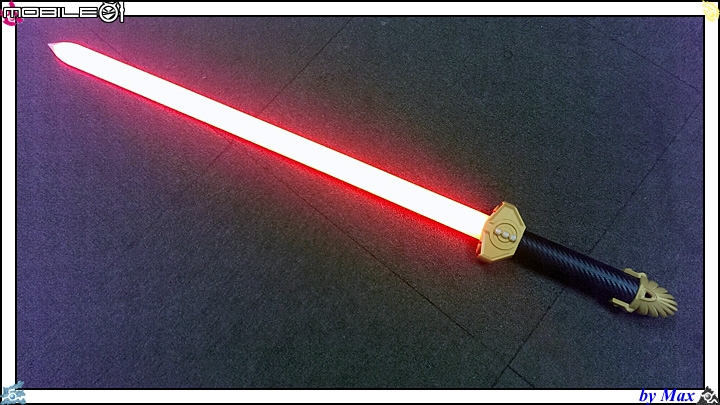

紅色
仙劍焚影

因為劍鞘還沒貼東西,白色的劍鞘還會透光說

仙劍焚影

開劍、充電時,劍鍔上的三顆裝飾還會發光喔

仙劍焚影

這個版本在安裝的時候,還有一些沒有設計好的地方,目前還在進行改良,不過已經是相當棒的一把劍

雖然用PLA材料列印的劍刃,基本上不耐打,太脆,很容易斷,但是他的造型可以相當漂亮,之後也會嘗試使用其他材質,例如比較堅韌的PETG

劍柄也可能採用鋁切削,只要銜接的地方設計良好,劍鍔及尾蓋可以有很多造型搭配,就可以做出許多不同風格的劍

光劍,也不是只有一種阿
稍微把劍鞘做了裝飾,第一把焚影算是完工了,來點照片吧


劍鞘尾端


劍鞘開口端


劍鍔


劍柄尾端


劍刃


劍尖


黑暗來襲,焚影示警


出鞘神劍


焚盡一切黑暗
敗家真是無底洞阿~
馬克蘇 wrote:
中國,也有很多武術、劍法、刀法,小說中也有發光載人、斬妖除魔的仙劍,怎麼沒有拿來做光劍呢?


如果樓主指的是「中式玄幻兵器造型的發光玩具」,雖然質感普遍有點太誇張,但市面上真的很多啊~

長刀型


大刀型



斧頭型


網路上還有更多奇異的玄幻造型喔

ERS4 wrote:
如果樓主指的是「中...(恕刪)


既然您知道那是「中式玄幻兵器造型的發光玩具」,而且「質感普遍有點太誇張」,怎麼會認為他們可以拿來跟高價的光劍比較?

原來我這把仿古形式的1:1光劍,在您眼中只是發光玩具,那我也無話可說了
敗家真是無底洞阿~
切莫心急激動,我們來釐清思緒

1.是您提到:
馬克蘇 wrote:
中國,也有很多武術、劍法、刀法,小說中也有發光載人、斬妖除魔的仙劍,怎麼沒有拿來做光劍呢?

_A.所以只是從「怎麼沒有」這點來論證──「其實真的有」~表達已經有人使用這樣的創意了。
_B.既然您提到「發光載人、斬妖除魔的仙劍」等玄幻武俠的兵器(現實武術沒有發光載人的刀劍,故能合理歸類在玄幻),那我們要提出市面上已有「中式玄幻兵器造型」也是順理。

2.關於:
馬克蘇 wrote:
原來我這把仿古形式的1:1光劍,在您眼中只是發光玩具,那我也無話可說了

2-1首先我們可以研究:「仿古」
_A.仿哪朝的古?
_B.劍身形式、劍裝(劍鄂、劍柄、劍鞘裝飾)....是認真採用該朝代的形制嗎?
_C.講究仿古,但表面使用碳纖裝飾?
故從以上幾點看來,相較於「仿古」~比例上其實更屬於「新創」(也沒有不好啊,我覺得創作是很棒的);而我所舉的那些例子,雖然因為量產而用了不一定很高貴的加工,但也是基於中式古兵器型態再行修改創造,也是有這樣的本質。
同時他們又有更強健的組裝方式、耐得住敲打的材質、可變動的模組,相信並不是完全沒有製造上的參考價值。

2-2再來看「發光玩具」
_A.這裡是否為遙控與模型討論區,mobile01玩具、模型文章的集中區?
_B.此刀可作為刀劍真正的劈、砍、切、削.....甚至載人、斬妖除魔等用途嗎?
_C.既非實物(無實物功能),但參照實物外觀製作加上創意設計外型,並可能有各種比例以供把玩、觀賞、收藏.....的,能不能算得上是玩具/模型?



3D列印中國風仙劍耶!太帥氣了! 有神快拜!

ERS4 wrote:
切莫心急激動,我們來...(恕刪)


這邊是「遙控與模型討論區」,確實沒錯
照你的說法,會發光,劍的造型,沒有實際功能,只能拿來把玩,所以,焚影是「發光玩具」
然後他也沒有多考究仿古,也不知道是那一朝的,還用碳纖維貼紙,根本不仿古
甚至在製造上,材質脆弱、組裝不易,比便宜玩具還不如
比創新,你也貼出一些所謂「中式玄幻兵器造型」的發光玩具,焚影也沒怎麼創新

我只能說,這位朋友,你的標準還不是普通的自我阿

也不想跟你吵,看文章的人不是傻瓜,個人心中自有一把尺

只是要提醒你,你這些照片,是你自己拍的?別搞到最後被人家告阿

ERS4 wrote:
如果樓主指的是「中式玄幻兵器造型的發光玩具」,雖然質感普遍有點太誇張,但市面上真的很多啊~

長刀型


大刀型



斧頭型


網路上還有更多奇異的玄幻造型喔

敗家真是無底洞阿~
何必一直這麼氣呼呼
重點的確只要點證「確實早已有人生產過以中式玄幻為概念的光劍玩具」無誤
感謝您的理解囉 :)

照片引用自網路,純做為討論用途,並非為營利使用、本人也沒有對商家做出誹謗性的言論(甚至還提出他們先推出這樣的概念);若原照片擁有者傳達不妥,我立即移除就行,也不影響已達成之討論目的囉。
但這方面仍是要感謝您的提醒~

其實即使較高價的蒐藏用或擺飾用模型─例如航海王POP或雷神等比例戰錘(甚至一尊14萬的等比鋼鐵人);在價位、細節、材質、開發上當然更下功夫,不過從性質上認定為玩具也算是符合一般的常理(雖然很貴)。
例如VERTU、各廠智慧型手機,雖然有更高的造價、精緻的質感與功能,但他們跟NOKIA3310都屬於手機的範疇。
故絕非小生以個人標準自我妄言哪

ERS4 wrote:
何必一直這麼氣呼呼...(恕刪)


氣呼呼?

算有吧,畢竟對於一個花了心思製作東西,卻被稱為「發光玩具」,拿來跟雜貨比較,坦白說,心裡是很不舒服的

不過,你前面講的已經讓我知道,我也不用對你發脾氣,那沒有什麼用,也沒有意義,根本犯不著花力氣

反正你要講究的就要講究,你要不講究的,也不會管別人講不講究
敗家真是無底洞阿~
雖然製作的很辛苦 但是看起來真的很像塑膠玩具啊

相信製作者拍照po上來 也只是想分享過程不是為了結果

可是如果真的想跟絕地光劍比較 還是要多考究真正的參考資料

絕地光劍玩具至少還把劍柄做得像金屬
不恨古人吾不見 但恨古人不見吾狂
