DIY小型3D列印機


TOYREP小型3D列印機
開源檔案來源如下:
http://www.thingiverse.com/thing:945156

這是一台基於使用最便宜步進馬達28BYJ-48來設計的小型便宜3D列印機,這種馬達一般店面約60~80元,網拍更便宜,取名TOY有玩具之意,對於3D列印重度玩家,這台可說是垃圾等級,連入門級都說不上,而這種馬達耐用性差,原作者也說過曾燒掉二顆送料馬達...

但是這台設計由於使用大量列印件,若使用喜愛的顏色線材來列印,整台外觀還頗有療癒之感,也因為機械構件外露,某種程度上是很好的教學機,然後小弟注意到其緊湊內藏的電源供應及電路板,從表面看起來就是一台只要自己已有列印機,要做這台好像很簡單的感覺...

然後小弟傻傻就開始列印各圖檔零件,想說再買光軸牙桿等BOM表零件,應該很快就能組起來....經過2周及多次往返電子材料行等,終於組裝起來,結果因為所有零件都在台灣取得,其實成本真的不低...其中還有多項零件圖檔還是不太理想,必須重新自己設計列印

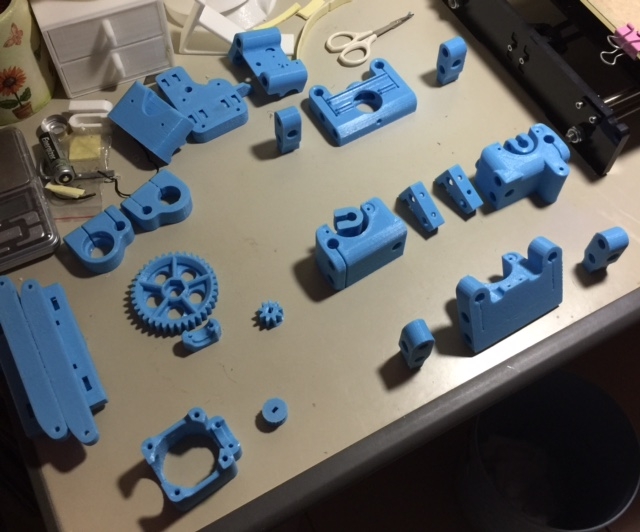

圖中包括此機大部分的列印件

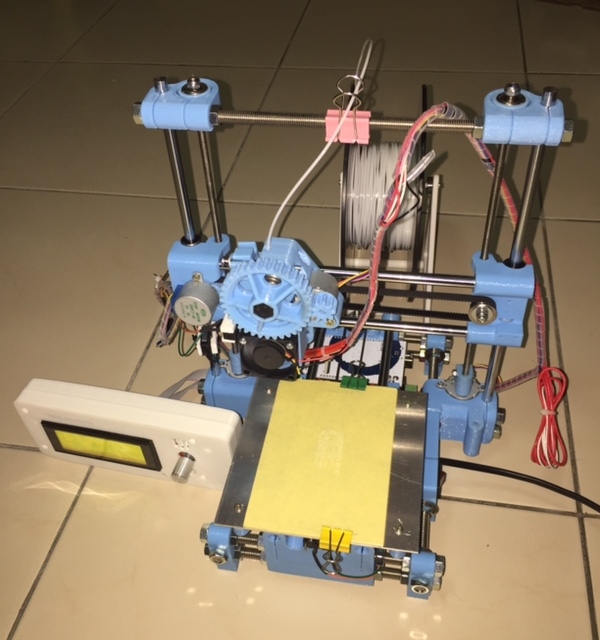

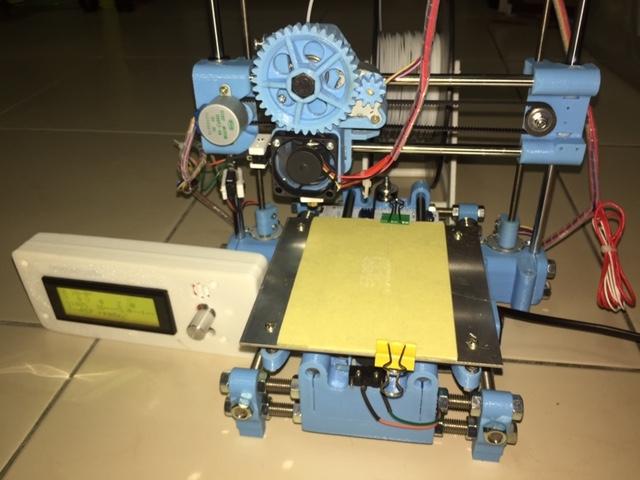

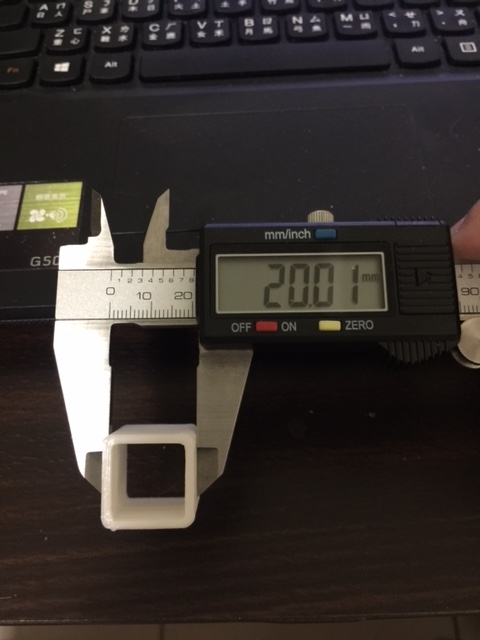

完成後試印,由於小弟原先自組列印機是用MK8直推式擠出機,結果這台使用齒輪組,運作起來在旁邊看還滿療癒的,以20mm見方的圖檔試印校正參數,最終也能精準列印出應該的尺寸



此機若要能順利耐久的運作,對於A4988驅動的電流調整非常重要,整體調校完成後,列印品質其實也很好,可惜列印面積只有100mm*100mm,不過實際上有擴展到130*130mm的潛力。此機另一優點是省電,只用60W的電源供應器,不過也因此沒有熱床,要列印高溫材料會比較難,若有需要再行改裝。

未來會再操看看這顆小步進馬達的耐用度,再來報告~

zzzrrrzz wrote:
TOYREP小型3D...(恕刪)


高手!!!
01好像討論3DP的不多,但出現的卻都是高手~
想請教一下,小弟沒玩過想入門,D-Force 3DP是否建議入手....
http://500px.com/Brook

ponekone wrote:
高手!!!01好像...(恕刪)


沒啦,小弟也只是業餘玩玩而已,其實3D列印熟悉後,真正的重點核心是學習3D繪圖設計,才能真正實現自己原創的想法~

至於3D列印機,小弟只組裝過i3的架構,原因是以DIY為前提,組裝只是熱身而已,校機調整的學問更多,而i3的XYZ架構是最容易調校的。d-force的列印機是三角Delta架構,若是買組裝成機又有像d-force用心經營社群服務,可能還算放心,否則新手入門就用Delta架構,聽說有時調機會很挫折,因為一顆馬達同時兼XYZ三軸都影響到。不過Delta由於移動模組輕,可以印的很快,i3若兼顧品質及避免耗損,列印速度都會比Delta慢一倍以上。不過只要機況穩定,業餘不講求速度,開始列印後就可以去做自己的事情或睡覺,其實也還好。

但...現今3D列印機尚無法家電化,就是遲早會出問題,例如噴頭塞住,所以也要學會解決問題,基本DIY功夫也要慢慢學起~
兩年前自組1臺台後,成就感不錯後來因為需要不斷微調,一堆新的知識要學

,沒那些精力就放棄了之後乾脆直接買tiko,然後開始學3D 繪圖;自組成就無價,加油喔

zzzrrrzz wrote:
沒啦,小弟也只是業...(恕刪)


家電化的3D Printer還是有啦, 光寶有幫忙代工,只不過....一台NT$ 70000起跳....


JasonQ wrote:
家電化的3D Printer...(恕刪)


天呀除非職業級的,70000好貴呀~目前若自動校正和快速換擠出頭模組能力具備,就比較能對入門者友善了~


最近列印了三組分別要6~8小時列印時間的gcode,還是沒有任何一顆馬達燒掉,其實比想像中還耐用,可能4988驅動電流的調整有達到動力與發熱間的平衡點~列印品質算是尚可,但這種馬達的列印速度只能設12mm/s,有夠慢的速度...
