chayoung wrote:
LED 可以控制明暗, 用PWM的作法, 不需要用到這麼複雜的控制.
NE555就可以作PWM的控制....(恕刪)
的確可行
但是控制PWM duty cycle的部分，恐怕要花點心思。
這部分對樓主恐怕就有點負擔了。
個人積分：15分
文章編號：13980863
個人積分：177分
文章編號：13981778
個人積分：15分
文章編號：13982144
rocklee.91 wrote:
是的... 我完全是大外行 = =a
可是整篇文看起來
感覺各位強手 好像把
明暗 等於 漸亮漸暗 .... 不是這樣的阿...(恕刪)
你誤會了一個地方。
對LED而言，HI應該是全亮，LOW應該是全暗。
但你試圖用斜波，去調整亮度，不知道這樣的效果如何（我這邊沒辦法看外部影片檔）
控制LED或是MOS的偏壓點，常常會因為元件的差異，而達不到預期的效果。
用PWM的duty cycle好處是，可以精準控制亮度。
比方說100% high是最亮。
50%high是微亮。
0%high是全暗。
透過這個方式，你可以控制PWM得到你要的亮度，也不會有色偏的問題。
也不需要3300uF去作放電控制。
但是前提是你要知道怎麼控制PWM才行。
如果這對你來說有點困難，建議你用原本的方式就好。
你的仇人真多，30天真的不夠你進行處理。
個人積分：675分
文章編號：13983366
pill wrote:
的確可行
但是控制PWM duty cycle的部分，恐怕要花點心思。
這部分對樓主恐怕就有點負擔了。...(恕刪)
或許可以用另一個555，用來產生長週期的三角波，把這個三角波接到第一個555的第5腳，當成Threshold的控制，放電週期還是用第一個555的第7腳來負責，這樣就可以調變第3腳的duty cycle了。第一個555的震盪週期要調高，不要那麼慢，少說要60Hz以上看起來比較順暢。
或是乾脆用556，拿其中一個555組成主震盪，另一個控制Duty cycle，一個IC解決掉。
不過我手邊沒有555，也沒有pspice可以模擬，就交給其他網友幫忙了。
不知道要簽什麼的說‧‧‧
個人積分：77分
文章編號：13983915
個人積分：15分
文章編號：13983953
個人積分：77分
文章編號：13984114
個人積分：177分
文章編號：13987082
個人積分：106分
文章編號：13995377
http://www.eettaiwan.com/CAT_675763_power-design.HTM

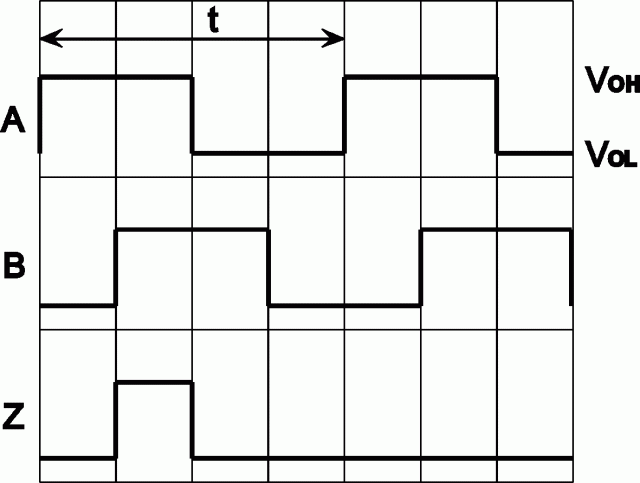

PWM (Pluse Width Modulation) 脈波寬度調變, 簡單的說就是藉著開關時間的長短來控制總輸出功率. 優點是開關元件工作於非線性區間 (電阻只有 R[SD] ) - LED 變暗時, 多出的能量不會變成廢熱而消失. 簡單的做法是用兩個正弦波產生器(一快一慢), 兩個正弦波分別輸入電壓比較器的兩個輸入, 電壓比較器的輸出接到中功率 MOS (P或N 都可以) 驅動 LED + 限流電阻 . (更精簡的是用 CMOS 邏輯閘產生正弦波)
http://www.national.com/CHT/ (NS 繁中網站)
參考答案在此
http://www.national.com/cat/index.cgi?i=i//10
http://www.national.com/mpf/LM/LM358.html
http://www.national.com/ds/LM/LM158.pdf (Page 1, 15)
http://www.national.com/ds/LM/LM139.pdf (page 13)
偷懶可以直接用 TL 494 (老掉牙的 PWM controller) , or CD 4046 PLL 來做, 只是這樣就沒學到多少類比 (Analog) 的功夫 .
個人積分：177分
文章編號：13999043
剛剛爬到一張圖
原文出處
調整NE555之VR，改變工作週期(Duty Cycle)
使用光耦合器隔離不同之電壓界面。
NE555之Vcc：4.5V~18v
直流馬達規格不等，可能為6V，12V，24V。
輸出之脈波為Low，光耦合器發射，晶體飽和，集極輸出端為Low，達靈頓電晶體(TIP122)為OFF。
輸出之脈波為High，光耦合器OFF，晶體截止，集極輸出端為High，達靈頓電晶體(TIP122)為ON，
馬達運轉。
適當調整工作週期，即改變脈波寬度，可在相同之頻率之下，得到不同的輸出負載功率，此例，脈波寬度決定馬達轉速。
目前國內多家微電腦控制晶片上多附上PWM輸出功能，可方便地輸出不同寬度之脈波，取代上圖之NE555的部份。
好像也可以用這樣控制...馬達改成我的LED
現在又冒出達靈頓電晶體.... 我會爆炸 @@
wow.... ... ..
