想請問大家有關於用電阻降壓的問題？

soonl

183分

樓主

soonl

個人積分：183分

文章編號：26463776

onlyahhy wrote:
要看紅外線...請用...(恕刪)

小弟所用的紅外線發射器是 TSAL6400 這顆，相關數據如下：
http://tw.mouser.com/Search/ProductDetail.aspx?qs=oSAwVt7aKTHCOCv1ythi7g%3D%3D

truemanway

2分

12樓

truemanway

個人積分：2分

文章編號：26463992

我猜led應該在你接上的那一瞬間就燒毀了
整個電路呈斷路狀態
沒電流就不會有壓降
^^!

onlyahhy

256分

13樓

onlyahhy

個人積分：256分

文章編號：26464004

soonl wrote:
小弟所用的紅外線LE...(恕刪)

2.6V

LED 1.6V/100mA...

(2.6V-1.6V)/0.1A=10歐姆...

1V*0.1A=0.1W

電組規格大概10歐姆1/8W...

以上是理論值...

Touching Your Heart

澳克拉河馬

19分

14樓

澳克拉河馬

個人積分：19分

文章編號：26464048

soonl wrote:
小弟所用的紅外線LE...(恕刪)

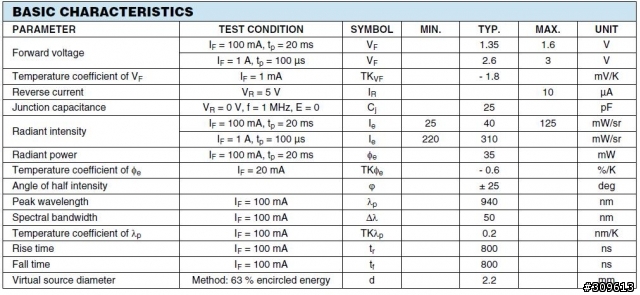

看了DATASHEET
標準壓降:1.35V(type) 1.6V(max)
標準順向電流:100mA

計算值

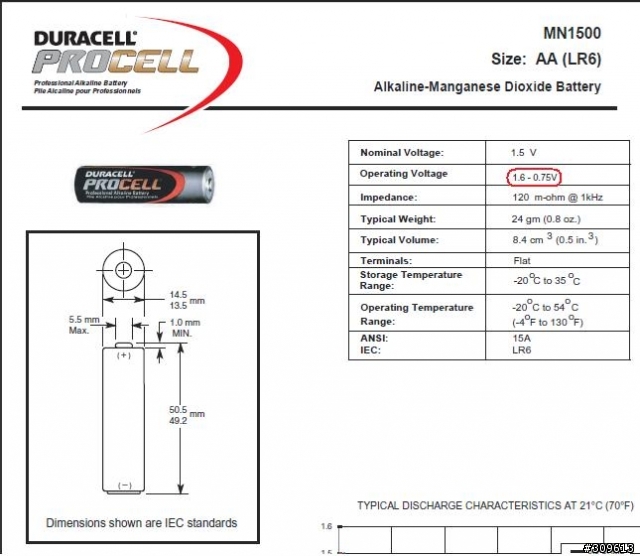

你用兩顆充電電池;1.2+1.2=2.4V
2.4V-1.35V=1.05V(電阻的壓降)
1.05/0.1=10.5歐姆(限流電阻值)

你用10歐姆電阻 1.05/10=105mA(還不至於燒毀LED)
消耗功率:0.105*0.105*10=0.11W

一般來說消耗功率最好是2倍以上,所以1/4W是可行的
