[焊接]可以這樣焊接電路板嗎？

ryan4825

261分

31樓

個人積分：261分

文章編號：10829933

先銲後剪腳 +1...

零件不易搖晃空銲~~

免責聲明：本文所載資料僅供參考，並不構成投資建議，本人對該資料或使用該資料所導致的結果概不承擔任何責任。

nazi

1分

32樓

個人積分：1分

文章編號：10830083

goodversion wrote:
這個嘛，助焊劑我們天...(恕刪)

我想應該是降低EMI的干擾吧...

1548分

33樓

個人積分：1548分

文章編號：10830608

nazi wrote:
我想應該是降低EMI...(恕刪)

EMC/EMI都有可能，

這看你焊這東西所載的訊號是什麼而定。

29分

34樓

個人積分：29分

文章編號：10830654

如果要求這樣的話乾脆買一台貼片機和回流焊

主人何為言少錢，徑須沽取對君酌

1548分

35樓

個人積分：1548分

文章編號：10831140

ガン汁 wrote:
如果要求這樣的話乾脆...(恕刪)

就是看你的需求呀

如果簡單的電路，那電有通就好了，
只是大家討論討論，把踫到的經驗講出來，
如果有比較critical時，也比較有個方向

雖然說買台回焊機就好了，
可是當我們在debug時，或調match，或調性能時，
是不可能用機器跑來跑去，所以自已的焊功要練好。

179分

36樓

個人積分：179分

文章編號：10831811

腳如果過長,我會適當的剪掉一點,大約銅鉑的寬度內，如圖

672分

37樓

個人積分：672分

文章編號：10832944

我個人是焊完再剪腳，剪整齊就好，不會假焊。

先剪再焊有可能會因為腳的氧化表面造成表面張力排錫，腳又不夠長沒有其他面積輔助吃錫，造成吃錫不良。若是先焊再剪，焊接時腳的吃錫面積大，保證吃錫正常，然後再把多餘的腳剪掉。除非是接腳氧化太嚴重根本不吃錫，不然我還沒遇到會假焊的狀況。

至於要不要焊得圓圓的，我是覺得那是考驗DIP焊工和美觀的額外要求。看看業界大量生產波峰焊的板子，哪一個是圓圓的，還不是一樣正常工作。

=========== 補充 ===========
後面有人提醒，DIP是波峰焊，迴焊是SMD，一時筆誤，特此更正。

不知道要簽什麼的說‧‧‧

e36coupe

4336分

38樓

個人積分：4336分

文章編號：10833588

迴焊爐是SMT用的…

DIP用的是波峰焊錫爐…

兩個是不一樣的製程和設備…

0分

39樓

個人積分：0分

文章編號：10833592

嗯!
前面己經有人提過了,IPC-A-610D ,
目前業界很多會以此來Audit,即使功能正常,但若不符合IPC規範,還是會被退的

672分

40樓

個人積分：672分

文章編號：10833865

Image Cat wrote:
前面己經有人提過了,IPC-A-610D ,
目前業界很多會以此來Audit,即使功能正常,但若不符合IPC規範,還是會被退的...(恕刪)

剛剛看了一下，第五章講焊接，沒講到要不要先預剪腳，只定義了焊接後的允收標準。樓主接腳沒有露出來，根本無從判斷焊接成功與否，不知會不會被判定不合格？

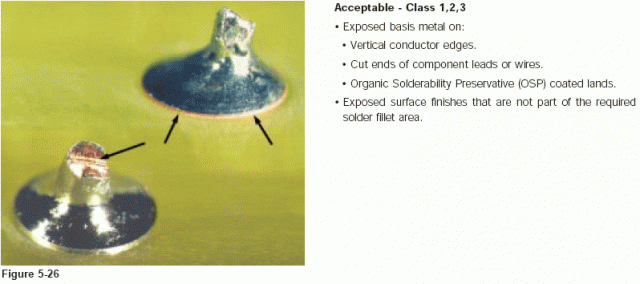

貼一張圖，不過不知道會不會違反IPC規範？

不知道要簽什麼的說‧‧‧

1
2
3
4
