AutoCad 幾個問題...更新...在更新...

小弟我最近需要製作一個機箱...
要使用壓克力來做...
目前是用AutoCad來畫...
問題來了...

1.AutoCad預設的單位是mm嗎...

2.假如我要在一個長方形的壓克力裡面切個圓孔...
我該如何做(我目前只會拉方形與圓形的大小)...
即該如何表示圓形是要挖空的部分...

我知道閒聊區很多高手...
但不要看到是"小弟"就不理我...

-----------------------------------------------------------

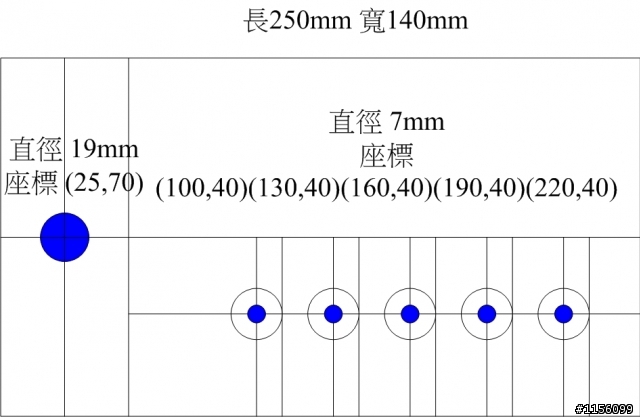

這是我用VISIO畫的(我也只會VISIO)...
藍色圓圈是要挖掉的部分...



附件是原稿...
附加壓縮檔: 201112/mobile01-227f840b153d5b3feee576bfe8f0bc38.zip

-----------------------------------------------------------




請幫我看這樣行不行...

附加壓縮檔: 201112/mobile01-6ede82552d98176ea2d16260c119490b.zip
Touching Your Heart
2011-12-13 0:28 #1

onlyahhy wrote:
小弟我最近需要製作一...(恕刪)

1:沒錯
2:就是挖空呀..

某些軟體會以貫穿等來表示..
注意方向性..方向不對會變成實體..
或者向上挖空..

hutechtw wrote:
1:沒錯2:就是挖空...(恕刪)


有需要將2D轉成3D嗎...
剛剛試了擠出的功能...
但還是不了解挖空的問題...
Touching Your Heart

onlyahhy wrote:
有需要將2D轉成3D...(恕刪)


要用2d表現的話就畫3視圖吧,尺寸也好標註
要用3d表現的話就用差集運算,多畫一個要挖掉大小的實體,再用主物件去差集~

onlyahhy wrote:
小弟我最近需要製作一...(恕刪)


寫一大堆,你要啥規格給我我幫妳畫啦~

onlyahhy wrote:
小弟我最近需要製作一...(恕刪)


是要用INVENTOR??
還是CAD??

CAD下方指令處有提示...
人生就是不停的戰鬥!!!!!
以前看老師傅都是直接在不要的那個圓上打個X.....
用差集挖空就可以了
onlyahhy wrote:
小弟我最近需要製作一...(恕刪)

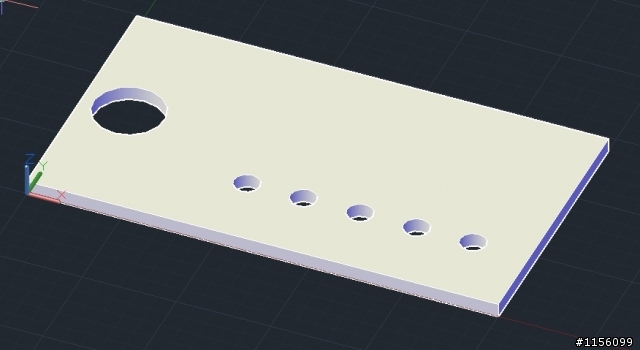

這樣嗎??
onlyahhy wrote:
小弟我最近需要製作一...(恕刪)

威7406 wrote:
這樣嗎??...(恕刪)


他要的是機箱,你好歹也薄殼一下吧~~~
