自製擺輪平衡器

此物可說是使用率極低的一項器物,因為以現今精良的機械製作工藝,絕大部分的擺輪成品均已具備近乎完美的平衡,有可能好幾年才會拿來使用一次,且有必要時直接上網採購新擺輪來替換還更快完成維修

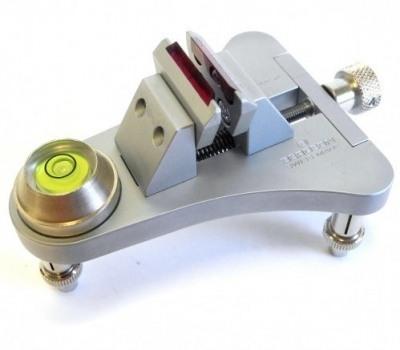

正規的平衡器如下圖:重點物件是那二片紅寶石



此次一樣是本著玩玩的心態試作此物,所用的均是手邊常見的材料:

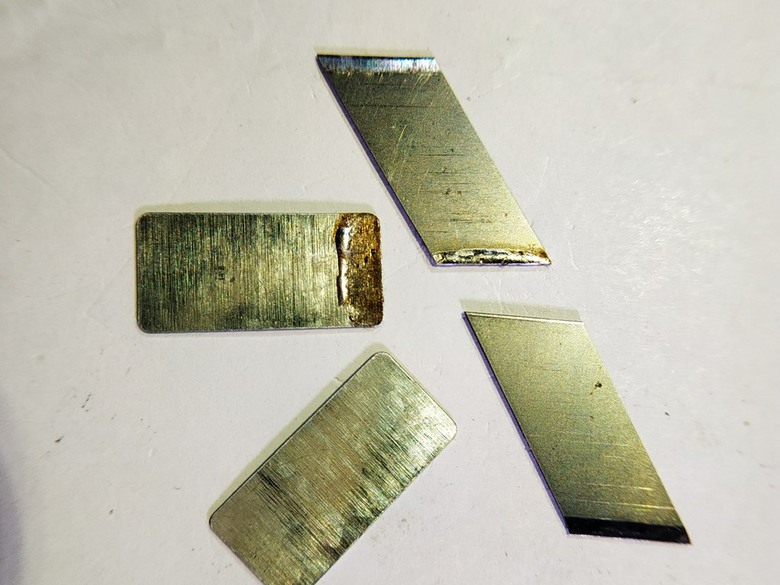

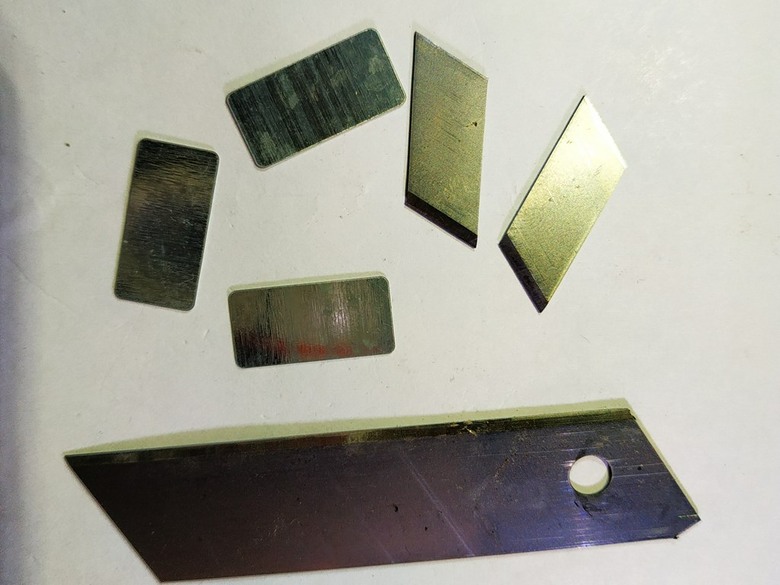

大號的新品美工刀片及幾塊方形薄鐵片,主要是要利用到刀片的新刃口來做為擺輪軸軸芯的實際支撐
鐵片則是用來承接刀片,其一固定另一個則做成可調整移動相對距離以適應不同的擺軸芯長度
鐵片與刀片之間以錫銲結合,強度雖不及電焊但也絕對夠用,焊接之前要先將兩者接合處先上錫

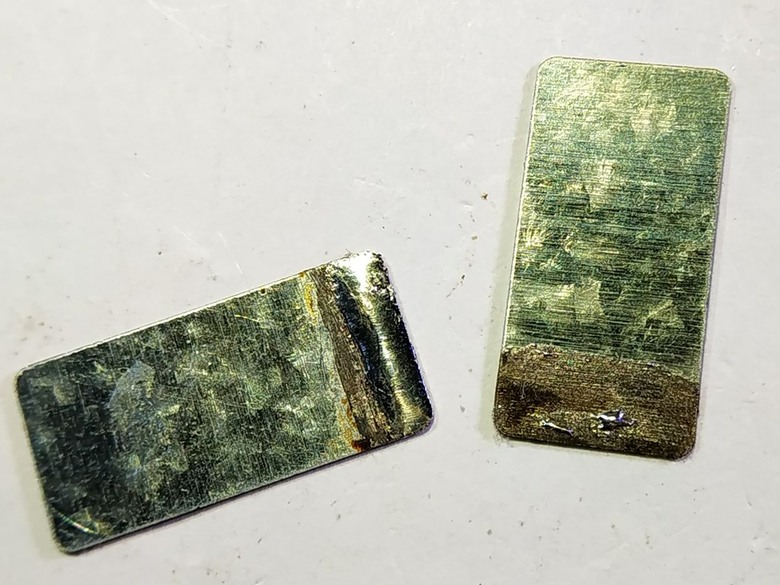

刀片的鋼材可順利沾錫但小鐵片因為是以鍍錫方式,加熱後表層脫離露出底層且難以沾錫

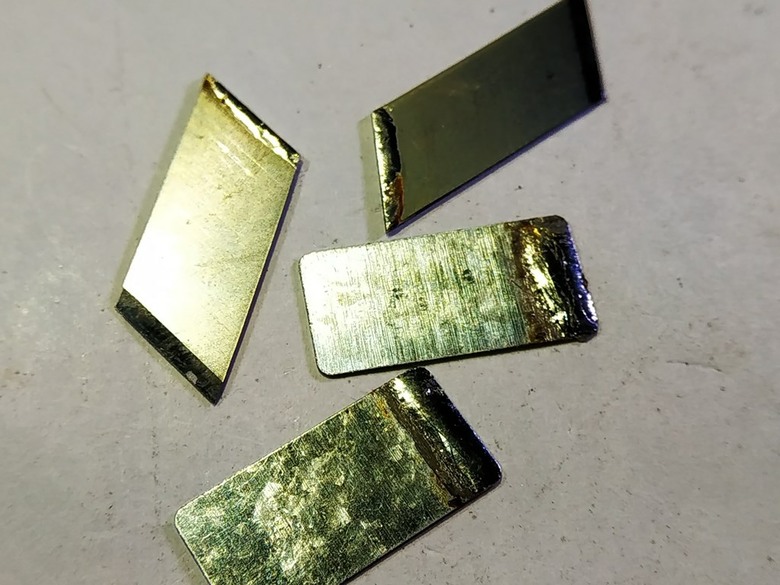

先打磨及清除該處表面再配合助銲劑才順利沾上銲錫,如此完成初步加工:

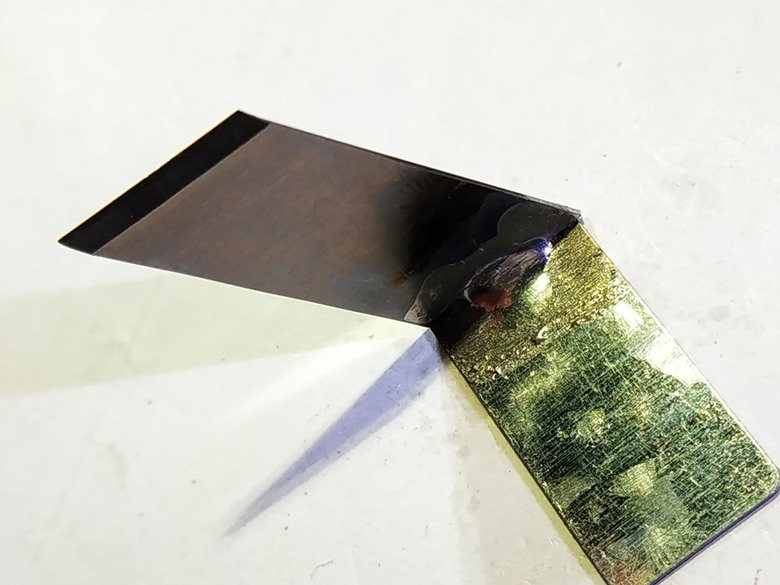

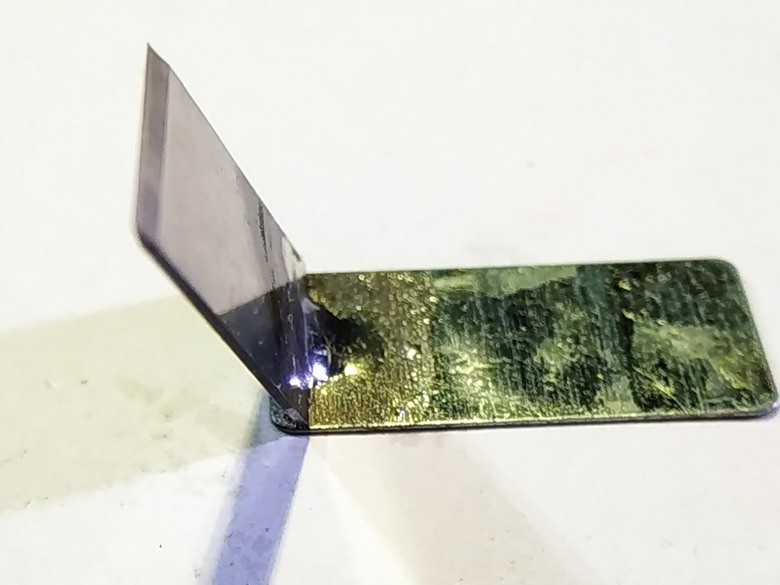

兩者做實際結合:



刀片要向外傾斜以確保刃口的一側邊緣至少能垂直向下



另外一片則是反著方向加工以確保兩片刀刃能緊貼不留空隙

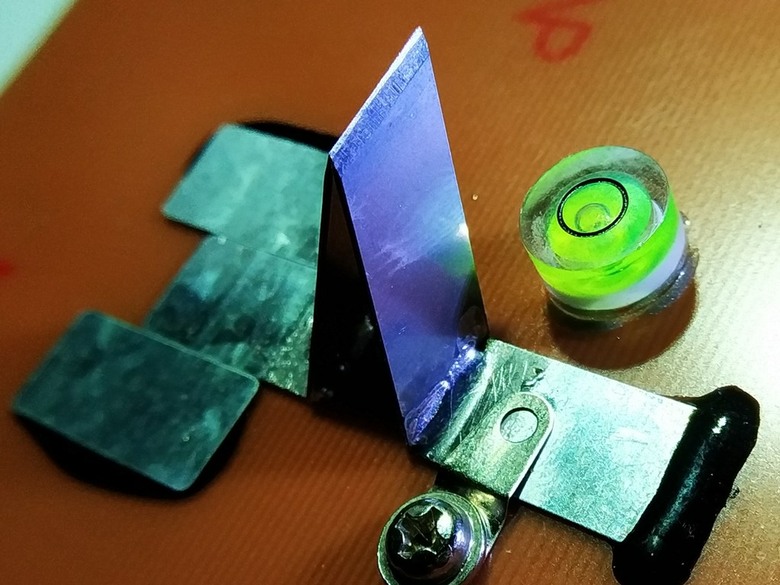

隨便找了一片玻璃纖維做為基座順便加上水平儀做為參考
因是手工製作,誤差較大,固定端有做修正以配合可動端
活動端是以兩片薄鐵片從兩側頂住如此就可進行滑動調整

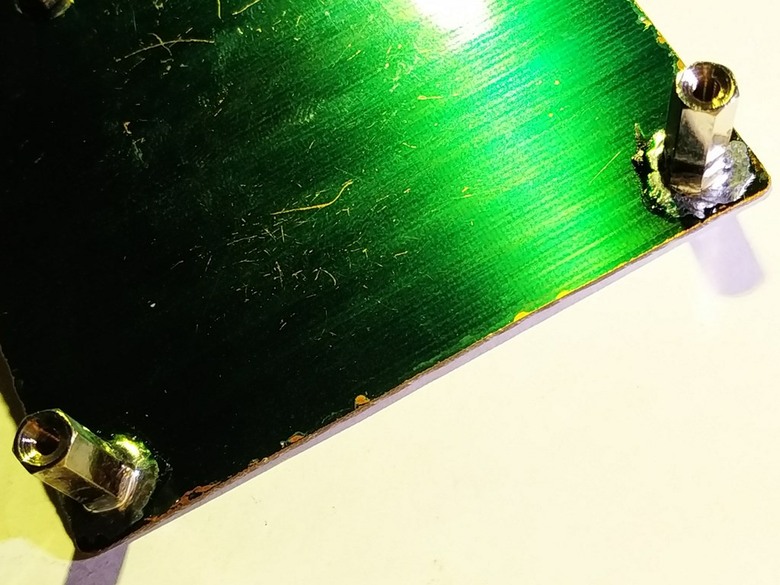

玻璃纖維底座銲上三根同柱,加上螺絲之後配合水平儀就可進行整體水平調整

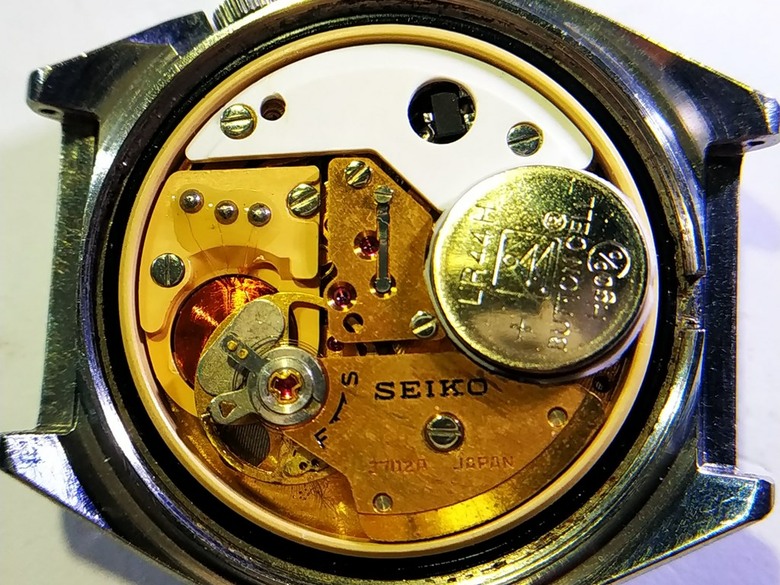

完工後以這顆seiko的電磁錶EL-370做驗證



先行紀錄機芯垂直(不測平放)時的四個走時數據:
3D：+90S 6D：-87S 9D：-100S 12D：+68S △=190
可見此機芯現況不佳
拆下擺輪,連游絲也要卸下來

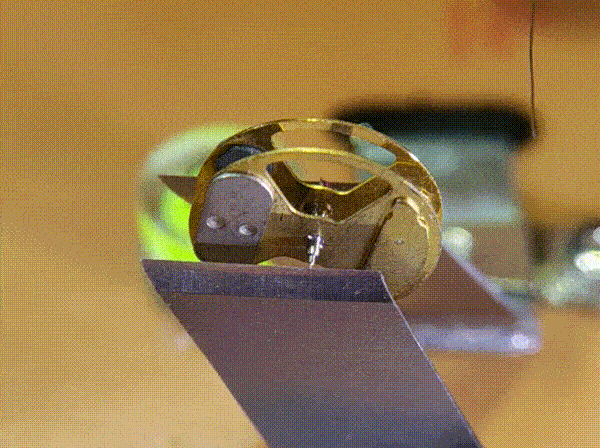

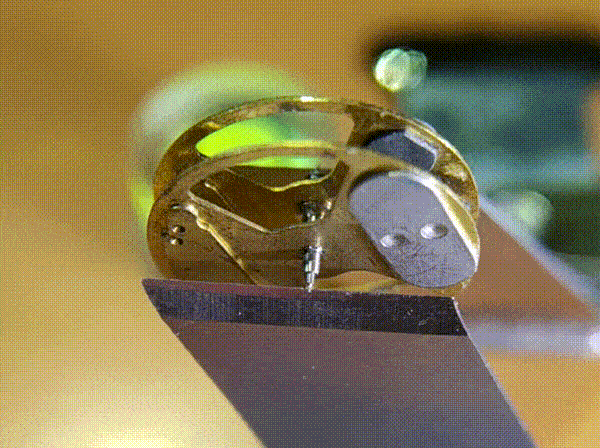

將擺輪放置於兩刀片之間:



已然可見不平衡之處
開始做平衡校正:



各部件逐一回裝大致調整之後再測機芯垂直時的四個走時數據:
3D：-23S 6D：-6S 9D：0S 12D：-25S △=25
數據已明顯改善
要選用EL-370主因是擺輪較重較容易看出不平衡的缺點(如果有的話)

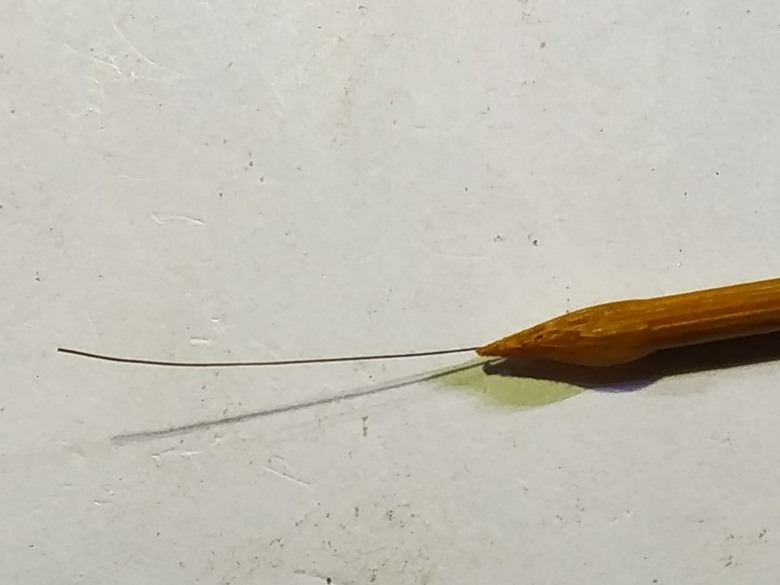

另外,作為撥動擺輪的工具:



其實這是從地上撿的一小根頭髮,把它膠著在牙籤上就可以了,還蠻好用的
製作此平衡器用的是有可能殘磁的鐵材,也不怕,必要的話加以消磁就好
萬一改天刀片上出現鏽斑也無妨,美工刀片極易取得,換掉就好,整體材料費百元有找
