我把悠遊卡扔進I908了! XD(有新的改裝悠遊卡文章囉欲知詳情裡面XD)

今天閑著沒事時一個心血來潮就攔研究如何改裝悠遊卡將它合併到手機中!

(我深深的發覺我常常會幹傻事!
     ...尤其是上班無聊的時候!

拆悠遊卡遠比想像中的容易~用熱開水一燙就好了!

燙過的悠遊卡整個變成波浪形....


剝皮後用鑷子取下即可~接線可以用剪刀直接剪斷!

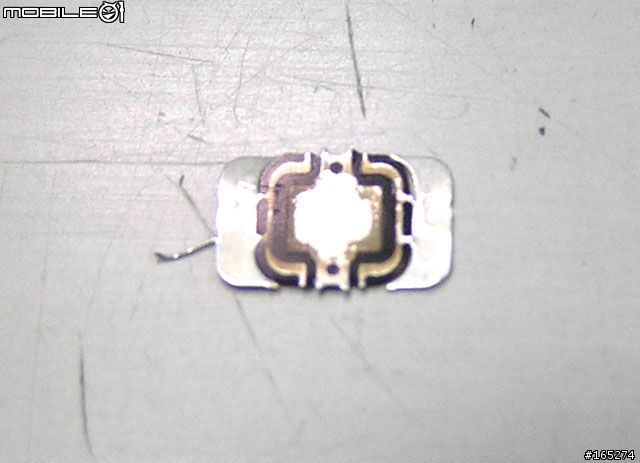

      (IC的背面也就是接點處!)

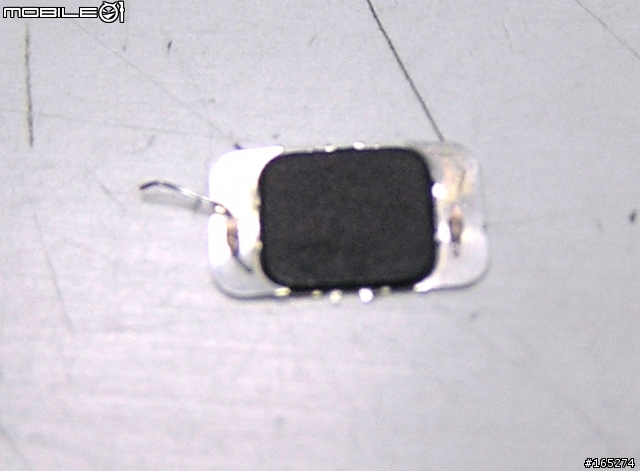

這是正面~
      (像機不好有些對焦不清晰!)

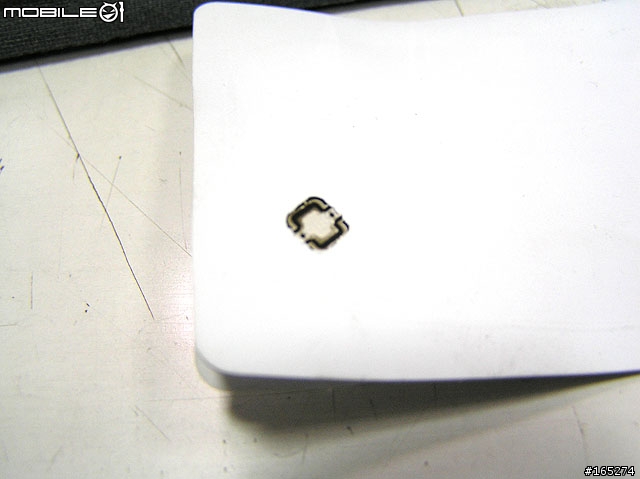

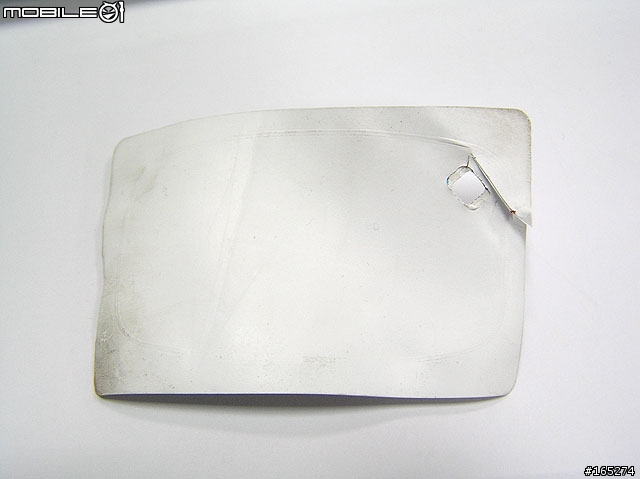

拆剩下的屍體!
      (我們會感念你壯烈的犧牲的...)


可以看見他原本的接線跟線徑!
      (其實他線徑還滿粗的!)


我位了將厚度減到最低最薄~用了很多方法!
第一種方法~
用橢圓紙圈圍著他繞~繞出一個型後封上熱熔膠!
結果不行~厚度依然太厚....

第二種方法~
也是用紙形當中央~用更細的線繞!
結論~更加失敗X100~因為更細的線無法定形!
稍一用力散了!

第三種方法~
拿一張厚的透明膠帶~直接用鑷子將極細的線在上面建形!
用手工方法圍著繞~建出橢圓形!(繞了14圈)
結論:依舊失敗~雖然完美的構成了一個形~
  但是接好後後測試~感應器並沒有測試到悠遊卡的存在!
  可能是縣境太細繞的圈數不夠所以沒有產生足夠的Energy推動IC吧!

第四種方法~
  用線徑粗的線也是在膠帶上建構橢圓形!
  圍繞10圈,然後接上IC!
結論:成功!
  已經可以順利的在捷運的儲值機上感應出優遊卡的存在!

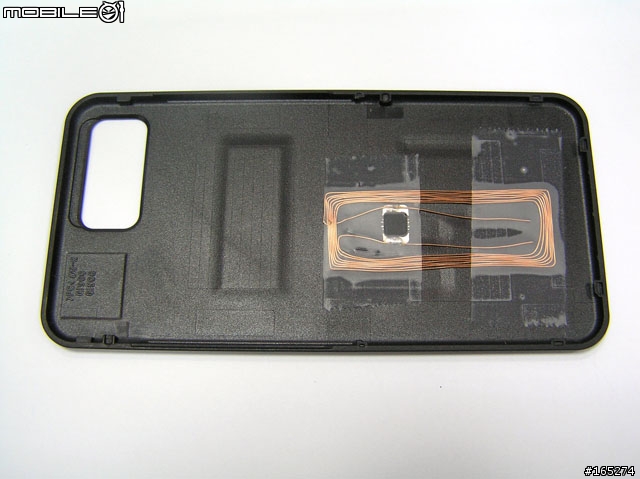

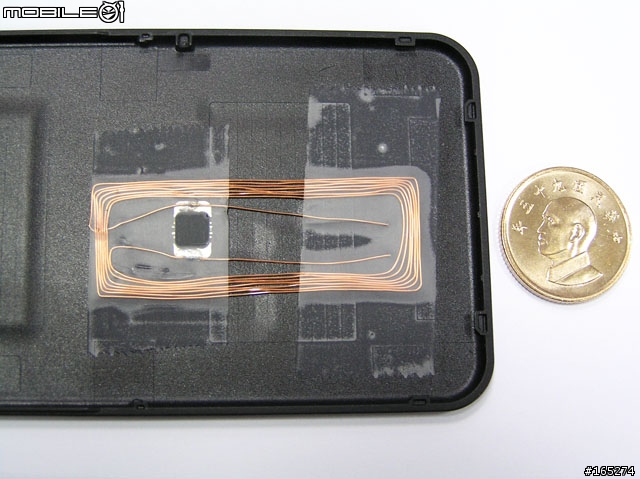

這是改好的長相!

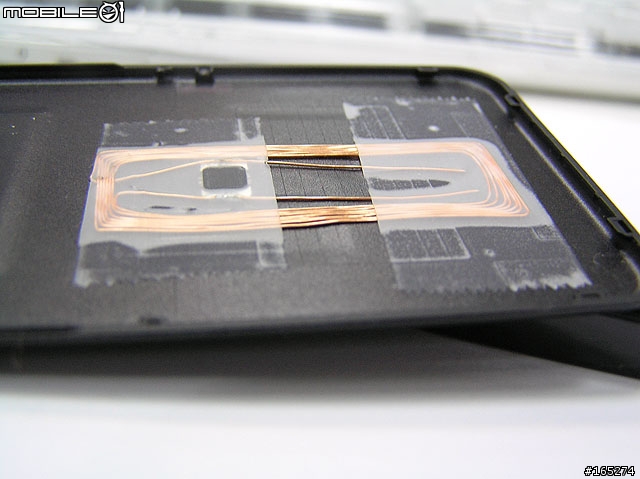

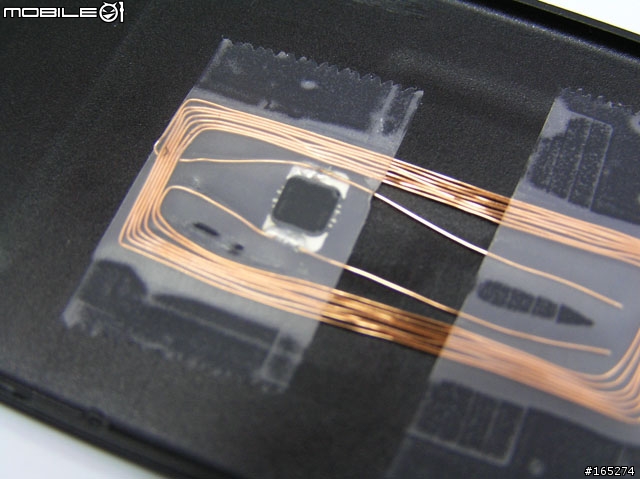

側角近拍


要知道實際上的大小嗎?
    (跟我們的蔣公比大小!)


觀看他的厚度!
    (極薄喔!)

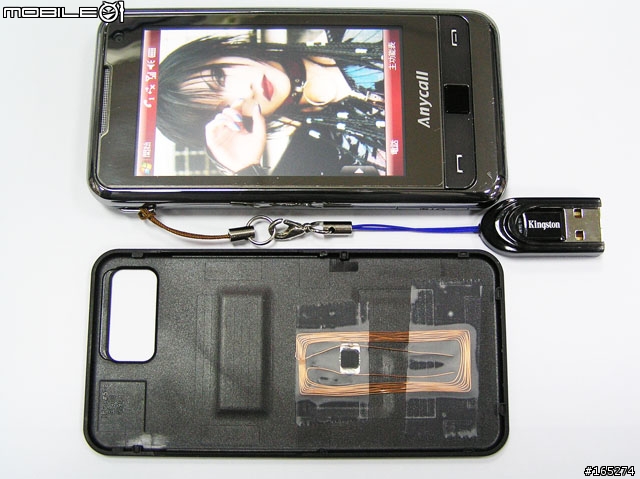

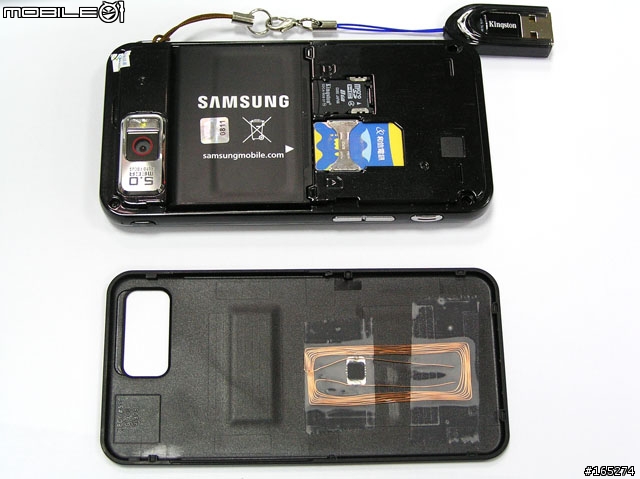

跟手機的背面擺在一起!


跟正面做比較!
   (跟我最喜歡的Coser擺一起)

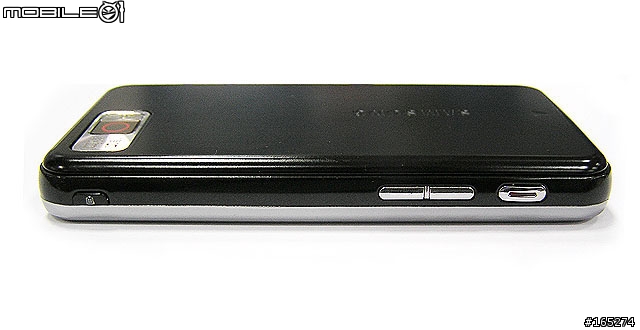

合體後長相(幾近完美!)



PS:目前還沒有購買到電波隔絕貼紙貼上~會受到手機電波影響!
  待買到後補上圖!

以上是改裝報告!

PS:以下新的改裝報告教學,請各位好好服用
悠遊卡大改造(製作篇)
哇~~~這個夠屌嚕
呵呵
給您拍拍手
[歡呼]

不過有幾個疑點想問問
1.這樣子會不會互相干擾的很嚴重?
ex 電話的收訊 . 感應的問題?
2.充值時整手機給店員嗎還是給背卡就好
3.會不會有啥法律問題呀.....畢竟是破壞改裝....哈哈哈

好想自己來試試看....[害羞]


我還比較想問那個coser是誰哩?

不過改的好!!!

有測試過 GPS 嗎?
GPS 收訊的地方在機器下邊, 如果再加上電波隔絕
收訊恐怕會受到影響?! GPS 外接孔在 SIM 卡下端
那個四方貼紙貼住的地方.

請問晶片的背面也可以當銲點嗎??
是不是銲在兩旁那個銀色的上面就可以了呀??
麻煩一下大大~謝謝!
積分是啥?可以吃嗎??
決定了~~
我的f488也要改這樣XD
to lee_dada:
1.人家是說電磁會干擾FRID卡的運作!
我個人是覺得因為手機的電磁波會給FRID卡啟動干擾到卡的正常運作吧!

2.整支給店員加值吧~記得背面朝下!

3.破壞他敲爛他拿火燒她應該都沒事~只要你不要去破解這個晶片的內容!
   破解他她會跟你拼命的! [惡魔]

to iceage0506:
她是Karum!
滿有名氣的~應該不難查到她!

to macleod
理論上是不會影響的很嚴重~稍微會有一點!
因為電磁波的放射接收是以收發點為基點呈現圓形放射狀!
只是遮蔽到一個條狀區域應該沒啥影響的!

to EddieNo1
對阿~左右側的金屬片即可!
正反都是同一片! ^_^

to silence6867
加油 [01]
我滴布洛格:http://blog.yam.com/midnight
請問那個線是銅線嗎?在哪裡買的呢??
我才剛把要改的東西準備好,
沒想到有人已經改好了,

天線的部分,建議可以參考站上這篇我把悠遊卡放進Iphone 3G了
去捷運站買一個單程票硬幣回來取出天線來用
效果應該會比DIY的好一點也比較省空間

至於訊號干擾的部分,
悠遊卡是屬於被動式RFID,
在沒有通過感應器的狀況下,
其實是沒有電流及訊號產生的,
所以平時應該不至於對機內的各種RF產生影響,
而當你需要感應通過閘道時,
縱使產生干擾也僅是短暫的時間,而且當時應該是不需要也可能定不到位的,
所以干擾的狀況應該是可以忽略不管他的,
否則威寶的手機悠遊卡應該也會有相同的問題。
剛剛順手把i908拆開來看看

把照片給大家看看,
基本上天線的位置都在機身邊緣,

另外,悠遊卡的RFID頻率應該是低頻,跟GSM、BT的高頻訊號干擾的機會應該不高

用O圈起來的部分是GPS天線的Connector
