車用電源供應器12V轉5V USB
先降壓,再使用
個人積分：0分
文章編號：28943687
個人積分：2分
文章編號：28944119
個人積分：826分
文章編號：28944277
個人積分：6分
文章編號：28945271
個人積分：123131分
文章編號：28946141
sentrayang wrote:
看起來另一根腳接GN...(恕刪)
1.PNP電晶體是靠電流驅動, P-MOS是靠電壓驅動. 因為有隻腳直接GND,沒有限流電阻,除非原設計者搞錯.否則應該是SOT-23,PMOS.
,
2.SOT-23只能耐熱200mW,如果是 4 to 3.3V,P=IV , 200mW =I x 0.7V ,表示只能流過 I=285mA的小電流. 且Vdrop只有0.7V,普通SOT-23 LDO很難做到,我想這顆可能不是LDO.
有些人會拿 PNP,當簡單的0.7V降壓線路,但一定要有限流電阻存在.
3. PMOS常放在電源端,當成 電源啟動的soft-start緩衝,避免ripple voltage燒掉IC.
4.用12V靠電阻就想降壓成5V,中間會有7V壓差,通常電阻會燒燬.除非電流只有小小50mA.
5.真得很難猜. 還是請樓主先確定原設計那根 VBAT 到底是多少 V?
個人積分：0分
文章編號：28946206
個人積分：24分
文章編號：28947029
我從頭開始說起好了
當時有兩台音箱
可是一台推測它的IC板燒壞了(12V)
而另外一台 則是電池蓄電力極差(4V)
因此才會想說把兩台音箱結合成為一台
一開始是自己在家裡嘗試
(自己沒有任何專業的經驗 只是用邏輯思考想說 電池接電池 因該可以用吧...)
電源接觸了三次
第一次發生爆炸
第二次聞到燒焦味
第三次又爆炸了一次(順帶一提 電容還射到了我的脖子)
最後全部帶去光華改裝

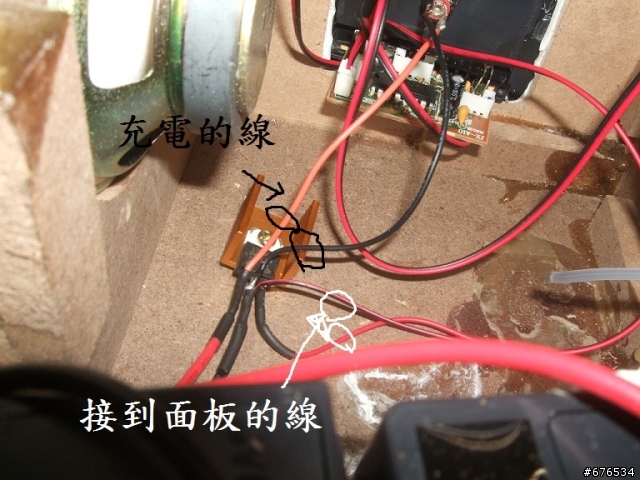

光華改裝的方式是
把12V的電池透過電容接觸到電阻降壓 再將降壓過後的電送到了IC面板
(這台音箱的面板主要有兩塊 一塊是插電源 音源線 電源是送到這塊)
(一塊是USB SD FM功能的 而燒壞的就是這塊)
至於充電的部分
我將之前的音箱的變壓器充電孔 拆下來裝在新的音箱上面
所以未來會直接使用變壓器充電 由變壓器去充那顆12V的電池
我想因該會充的進去
以上就是我的改裝過程
參考過各位大大們的指教以後
我想我目前先以LDO方面去找
似乎是3.3v的LDO
(感覺因該是38樓 A-JET大大貼的那張圖的)
也會把電容給補回去的
目前不考慮買一台新的 因為出發點就是想把兩個不行用的東西弄成一個好的東西
而且聽店員講 好像只要換到就可以修好 就不想跟自己荷包過不去了
