主機板上PANEL接頭改裝的問題

因為四年前買的Acer套裝電腦(ASPIRE E500)壞了,導致無法正常開機(按下電源按鈕沒有反應)
不斷交叉測試,Power也換新了,還是不能開機,後來拿去維修才知道是主機板壞了
而現在想買新的主機板,但發現PANEL接頭不合的問題

這是我本來套裝電腦的主機板RC-410 M2
(我有查過Acer是用ECS的,但由於Acer有客製過,所以跟ECS出產RC-410 M2的PANEL接頭不太一樣)

一個14PIN的接頭(有一個針腳是本來就空的,最旁邊那兩點也本來就沒有東西)
主機板上PANEL接頭改裝的問題

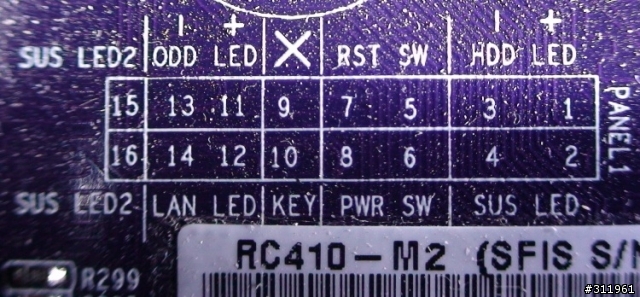

主機板上PANEL接頭說明
主機板上PANEL接頭改裝的問題

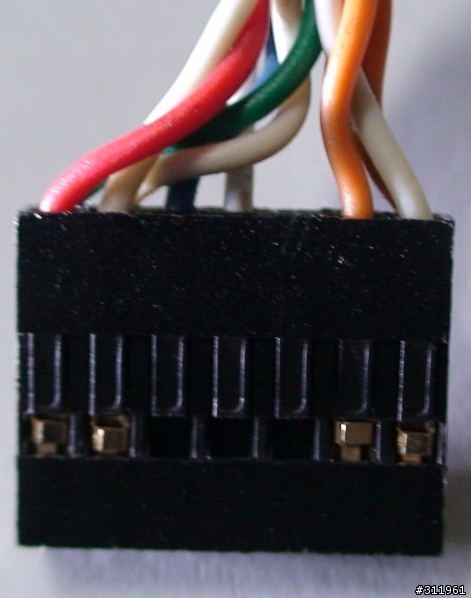

Acer把這些線做在一起,也就是我苦腦的地方,沒辦法接新主機板
主機板上PANEL接頭改裝的問題

--------------------------------------------------------------------------------------------

但主機板上PANEL接頭說明應該倒過來看比較好相對至實際位置
所以我做了一張圖重新標示,好讓大家幫我看看
主機板上PANEL接頭改裝的問題

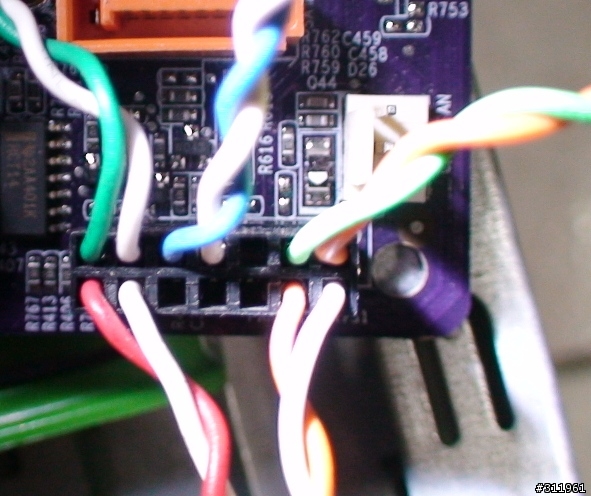

14PIN接上線之後
上排:
Power LED(綠白線,也就上圖的SUS LED位置)
Power SW(藍白線)
LAN LED(綠橘線,網路使用訊號顯示燈)

下排:
HDD LED(紅白線)
ODD LED(橘白線,光碟機訊號顯示燈)
主機板上PANEL接頭改裝的問題


由於我這台套裝電腦本身就沒有Reset按紐,所以不會有Reset SW線

而我現在想買ASUS的主機板來換(P5Q-EM),他有付上Q-Connector

附上一張Q-Connector的片
主機板上PANEL接頭改裝的問題


但重點來了,我要怎麼接?怎麼改?(前面說過我的PANEL線是整合式的,跟一樣的不太一樣)

因為之前買的是套裝電腦,才會有一些大家不常見的線(LAN LED、ODD LED)
如果LAN LED、ODD LED沒辦法接的話,那沒關係,但基本的線希一定要接上
而且也不想買新機殼(因為套裝電腦的機殼比較好看…)
小弟這幾天已經作了很多功課了,才搞懂這些,所以請大家幫幫我吧!
先對照舊的板子,把各組線區分出來(pw.led.hd這些),一般來說白色都是代表負。
把線註記好後看看原本是否是用卡榫卡在整合型接頭裡,如果是就把線都卸下。
然後對照新板子的位置重新插進舊整合型接頭,或直接把拔起來的線插到Q-Connector上,
基本上有裝pw.led.hd這些就夠,odd和lan比較特殊的應該就沒地方接了,
建議另外絕緣綁起以免亂甩動短路到其他地方。
找找兩PIN的杜邦端子母座六個,然後把上面的線都拆下來,看到那個銅的地方上面有一塊突出物,把它搬一下就可以抽出端子.一種一種來POWER SW兩條線插回去兩PIN的母座就好了(開關插反沒關係,LED插反頂多不亮).只是要將所有的開關LDE訊號分開而已吧!(補充一下,開關LED訊號可以接反不影響,可不要LED接到開關位置.)
謝謝大家 我大概知道怎麼做了~ 感謝!
我也遇到同樣的問題了= =
一樣是宏碁的機殼
但是現在要換華碩的主機板

請問除了退針之外
現在還有什麼方法嗎?
例如轉換線材接頭之類的?

windstar wrote:
我也遇到同樣的問題...(恕刪)


我有一台 ACER 的電腦,前後換了數次主機板.

我的心得是退針,然後依各開關獨立一個 PIN.

以後就不用再次煩惱.

(會一直延用機殼是因為它的硬碟架做的很好.)

所以您的意思的
自己買2PIN的塑膠頭
然後把退出來的針裝進去用這樣嗎?

clwu5724 wrote:
我有一台 ACER...(恕刪)

windstar wrote:
所以您的意思的自己...(恕刪)

其實不用另外買杜邦接頭也OK.
重點是"退PIN",杜邦接頭是所有針腳中算屬一屬二容易退PIN的.
臨時找了一張圖片如下:

一般會用美工刀,圖片中它用牙線棒稍嫌厚了點,且挑得高了點,可能會把黑色塑膠挑斷.
先用美工刀尖端將塑膠片輕輕挑起一些高度,再用左手將線輕拉抽出,
最後再將線材重新插入正確位置即可.
windstar wrote:
所以您的意思的自己...(恕刪)


我是從舊機殼拆過來用,先前是以 ACER 原來那個多 PIN 的,退出針後,在重新定位(組合).

後來又換主機板,不想每次都在處理這些 PIN 的位置,也很浪費時間.





有趣的是,這 ACER 機殼,主機板換來換去,還是換到 ACER 的主機板!
這機殼的硬碟架的確如您所說的設計很不錯 : ) 看起來很方便 : )
