舊機殼與主機板前置音源的接法該怎麼接?

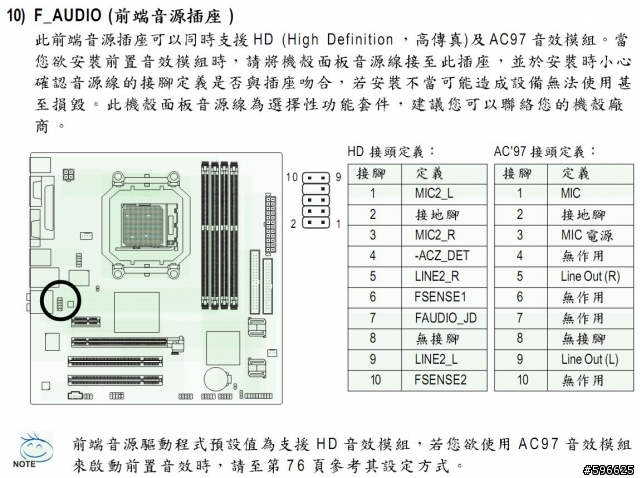

如圖!

舊款機殼的前置音源線都是分開!實在很困擾...

舊機殼與主機板前置音源的接法該怎麼接?

有高手知道嗎!感謝~

2012-05-04 16:07 #1

文章關鍵字

0分

2樓

個人積分：0分

文章編號：35646004

下載附件→解壓縮→裡面有一份PDF文件檔下載下來看一下吧我都是看這份PDF檔接線的 ^^~
祝你成功唷

1195分

3樓

個人積分：1195分

文章編號：35646864

寶貝親一個！^Q^ wrote:
如圖!舊款機殼的前置...(恕刪)

照你提供的圖

你試試這樣

MIC BIAS 接第3腳

GROUND 接第2腳

MIC 接第1腳

SPKOUT R 接第5腳

SPKOUT L 接第9腳

另外2條線先別接看看

這樣看看有沒有聲音，你的主機板是定義為 HD 還是 AC 97？
