三款 AMD B550 主機板開箱+超頻實測|平價享受 PCIe 4.0 高速傳輸性能

AMD 在上個月發表了適用第三代 Ryzen 處理器的 B550 系列晶片組,是 AMD 在去年推出高階 X570 晶片組之後,第二款支援 PCIe 4.0 傳輸規格的晶片組。作為 B450 晶片組的後繼者,B550 晶片組主要目的就是在平價主機板等級,就能讓消費者在 SSD 與顯示卡傳輸效率上,享有 PCIe 4.0 的高速傳輸規格。而這次陳拔也收到了三款採用 B550 晶片組主機板,包括華碩 ROG STRIX B550-F GAMING(Wi-Fi)、微星 MAG B550M MORTAR、技嘉 B550I AORUS PRO AX,分別是 ATX、Micro ATX 以及 Mini-ITX 三種主機板規格,接下來就來開箱實測,看看三款 B550 主機板的特色與性能。


這次陳拔借到的三款 B550 晶片組主機板,由左至右分別是技嘉 B550I AORUS PRO AX
 、華碩 ROG STRIX B550-F GAMING(Wi-Fi)、微星 MAG B550M MORTAR。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)


首先來看華碩 ROG STRIX B550-F GAMING(Wi-Fi),這張板子在這次 B550 晶片組產品中,算是較高階的定位,包括 802.11ax 無線網路、2.5Gbps 有線網路、雙 M.2 SSD 散熱片、DTS Sound Unbound 等規格。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)盒裝開箱與配件




華碩 ROG STRIX B550-F GAMING(Wi-Fi)外盒正面。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)背面。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)主要的輸出介面以及尺寸規格。


WiFi 部分採用 Intel AX200 無線網卡,供電部分則是 14 組 Power Stages 設計。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)的盒內組成,包括主機板、使用指南、驅動光碟、 WiFi 天線、ROG STRIX 貼紙、束線帶、M.2 固定螺絲、M.2 墊片、四條 SATA 6Gbps 連接線、定址 RGB 延長線、ROG STRIX 感謝卡。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板本體




華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板本體正面。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板上半部佈局,在 Power Stages 供電部分上方具有大面積的金屬散熱片覆蓋,另外記憶體支援部分採用四條 DIMM 插槽設計。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板下半部佈局,具有兩條 PCIe X16 插槽、三條 PCIe x1 插槽、另外上下各有一組 M.2 SSD 插槽,覆蓋在金屬散熱板下。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板的背面佈局。


CPU 插槽後方具有強化金屬背板。

背面中段具有 ROG 玩家共和國的相關字樣與敗家之眼圖騰。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)主機板在 CPU 供電組件上方設計了兩個大型散熱塊,中間並無金屬導熱管連結。


兩個散熱塊均採用三層鰭片設計,增加散熱面積。


兩個散熱塊底部均有導熱膠黏貼。


移除導熱塊後可見採用 12+2 組 Power Stages 供電設計。


採用 Vishay SiC639 DrMOS 電源管理晶片,每組提供最大 50A 的供電能力。


CPU 供電插座則是 8+4 Pin 規格。


供電插座旁則是 PWM 控制器,採用 Digi+ VRM ASP1106JGQW。


四條 DIMM 記憶體插槽,最高支援 DDR4-4400 規格。


記憶體插槽上方則是 CPU 風扇針腳(左)以及 RGB 燈效針腳(右)。


記憶體插槽旁的主機板 24 Pin 電源插槽、USB 3.2 Gen1 插槽,另外在主機板電源插槽旁具有錯誤顯示燈號。


B550 晶片組上方的散熱蓋板,上方具有 STRIX 的圖騰字樣。


移除散熱蓋板後可見到 B550 晶片組。


晶片組旁的 SATA 6Gbps 連接埠,ROG STRIX B550-F GAMING(Wi-Fi)提供六組插槽、支援 RAID 功能。最左側的 SATA 5/6 與第二組 M.2 插槽共用通道,安裝時僅能擇一使用。


ROG STRIX B550-F GAMING(Wi-Fi)的 M.2 插槽與 PCIe 插槽佈局。


ROG STRIX B550-F GAMING(Wi-Fi)的功能針腳大部分集中在下方,由左至右分別是:AURA RGB 燈效針腳、定址 RGB 燈效針腳、CMOS 清除針腳、溫度感應器針腳、 兩組 USB 2.0 插槽、系統風扇插槽以及機殼前面板插槽。


另一側則是前面板音效針腳(左)以及 Thunderblot 介面針腳(右)


ROG STRIX B550-F GAMING(Wi-Fi)的後方 IO 背板介面。


IO 背板後方負責 USB Type-C 連接的祥碩 ASM1543 邏輯晶片,提供 USB 3.1 連接規格。


有線網路部分則是由 Intel i225V 提供 2.5 GbE 的連線能力。


無線網卡部分則是 Intel AX200NGW,提供 WiFi 6/802.11ax 的連線規格。


音效部分則是 SupremeFX S1220A 晶片搭配 nichicon 電容組合,華碩並且在這次軟體內加入了 AI 降噪麥克風設定。


微星 MAG B550M MORTAR


接下來看較小張,採用 MicroATX 規格的 微星 MAG B550M MORTAR。雖然是比較小的尺寸,但微星給料也是很齊全,包括大面積的供電散熱設計、2.5GbE 有線網路、M.2 散熱片、PCIe 插槽金屬支撐等等。

微星 MAG B550M MORTAR 盒裝開箱與配件




微星 MAG B550M MORTAR 盒裝正面。


盒裝正面標註支援支援第三代 Zen 處理器,不支援內建顯示核心的 Ryzen 5 3400G 與 Ryzen 3 3200G 處理器。


微星 MAG B550M MORTAR 盒裝背面,標註規格與特色。


微星 MAG B550M MORTAR 的盒內組成,包括主機板本體、驅動光碟、配件相容說明、回饋卡、快速安裝指南、M.2 SSD 固定螺絲、機殼貼牌、兩條 SATA 6Gbps 排線,另外使用說明書忘了入鏡了,在這邊跟大家說聲抱歉。

微星 MAG B550M MORTAR 主機板本體




微星 MAG B550M MORTAR 主機板正面。


微星 MAG B550M MORTAR 主機板上半部,可以看到延展到 IO 背板後方的供電散熱設計,CPU 插槽上方也有小型的散熱片。


從另一個角度看供電散熱設計,透過增加高度的設計加大散熱面積。


拆下供電散熱塊後,可以看到與 IO 背板連接的部分。兩塊散熱塊均有導熱膠與供電模組連接。


微星 MAG B550M MORTAR 的處理器供電模組,採用智慧 Power Stages 8+2+1 相數設計。主處理器供電部分為 8 相 Duet Rail 系統,每相提供 60A。另外三相則是供給晶片組電源(兩相)與 APU 電源(一相)。


MOSFET 部分用的是 INTERSIL 的 ISL99360。


PWM 控制 IC 則是採用瑞薩的 RAA229004。


處理器供電部分採用單一 8 Pin 供電插槽。


微星 MAG B550M MORTAR 主機板記憶體插槽與週邊佈局,提供 4 組 DIMM 記憶體插槽,支援最高 DDR4-4400 規格,容量最大支援 128 GB。


記憶體旁的插槽與接點,由左至右分別是:USB 3.2 Gen 1 Type-C 排線插槽、系統風扇針腳 2、24 Pin 主機板電源插槽、錯誤指示燈、系統風扇針腳 1。


微星 MAG B550M MORTAR 主機板下半部,可以看到覆蓋金屬散熱板的 M.2 插槽、晶片組散熱片、兩組 PCIe x16 插槽、兩組 PCIe x1 插槽,另外在晶片組左方還有一組無散熱板的 M.2 插槽。


晶片組散熱片特寫,採用彈力卡榫固定形式。


第一組 M.2 插槽以及 PCIe x16 插槽,可看到第一組 PCIe x16 插槽具有金屬加強設計,另外在 M.2 插槽右方有 TPM 模組針腳。


M.2 插槽的金屬散熱板背後具有導熱膠。


晶片組旁的四組 SATA 6Gbps 插槽(右)以及 USB 3.2 Gen 1 針腳(左)。


晶片組下方的接點佈局,由右至左分別是:兩組 SATA 6Gbps 插槽、兩組機殼前面板針腳、兩組 USB 2.0 針腳


另一側的針腳與接點,由右至左分別是:定址 RGB 燈效針腳、偵錯 LED 開關、系統風扇針腳、RGB 燈效針腳、以及機殼音效面板針腳。


微星 MAG B550M MORTAR 主機板 IO 背板。


2.5G 有線網路部分採用 Realtek 8125B 晶片。


微星 MAG B550M MORTAR 還有另一張具有 WiFi 的版本,因為借來的這張沒有,所以位置是閒置狀態。


音效部分也採用 Realtek ALC1200,搭配 Chemi-con 電容。


微星 MAG B550M MORTAR 主機板背面。


在 CPU 插槽背面具有金屬強化背板設計。


技嘉 B550I AORUS PRO AX


接下來看小型主機最常用的 Mini-ITX 主機板部分,這次陳拔收到的是技嘉推出的 B550I AORUS PRO AX 主機板,除了具有 B550 晶片組主打的 PCIe 4.0 傳輸規格外,還具有 2.5G 有線網路、802.11ax WiFi 6 無線網路、強化背板等高階主機板設計,對於想要利用 B550 晶片組安裝小主機的消費者,多了一個選擇。

技嘉 B550I AORUS PRO AX 盒裝開箱與配件




技嘉 B550I AORUS PRO AX 的盒裝正面,具有大面積的鷹神圖騰。


技嘉 B550I AORUS PRO AX 的盒裝背面,標示主機板的特色與背板 IO 示意。


技嘉 B550I AORUS PRO AX 的盒裝正面的主要特色,包括直接 8 相 VRM 供電、M.2 散熱設計、PCIe 4.0 支援、WiFi 6、2.5 GbE 有線網路。


技嘉 B550I AORUS PRO AX 的規格表。


技嘉 B550I AORUS PRO AX 的盒內物品,包括主機板、使用手冊、無線網路天線、驅動光碟、風扇電源延長線、兩條 SATA 6Gbps 連接線、RGB 燈效模組連接延長線。

技嘉 B550I AORUS PRO AX 主機板本體




技嘉 B550I AORUS PRO AX 主機板正面,即便僅有 Mini-ITX 的空間,技嘉還是在 B550I AORUS PRO AX 上配置了大量的散熱設計,可以看到 VRM 供電與正面 M.2 SSD 插槽上方均有大型的金屬散熱塊。


移除散熱塊後的 B550I AORUS PRO AX 正面。


直通 8 相的供電設計,每相採用 90A Smart Power Stage,MOSFET 部分採用 INTERSIL ISL99390。


CPU 供電部分採用單一 8 Pin 設計。


記憶體模組部分採用兩條 DIMM 插槽配置。


記憶體側邊的 24 Pin 主機板電源、機殼喇叭、機殼前面板針腳、四組 SATA 6Gbps 接頭、USB 3.2 Gen1 針腳、USB 2.0 介面針腳、機殼風扇針腳。


B550I AORUS PRO AX 主機板下方佈局,可以看到覆蓋在 M.2 插槽上的大型金屬散熱塊、下方的 PCIe x16 插槽,並且具有金屬強化設計。此外在 PCIe x16 插槽左方的是音效區塊。


移除 M.2 插槽上方的金屬散熱塊後,可看見第一組 M.2 插槽,是與 CPU 直通的 M2A_CPU,上面還有一塊提供給 SSD 貼附的金屬散熱片。


拆開 SSD 散熱片後,可看到背面具有導熱膠設計,下方還有一個提供給 B550 晶片組的金屬散熱片,並且具有金屬熱導管與左上方的 VRM 散熱模組連接。


M.2 插槽下方的 B550 晶片組、iTE i8688e 環控晶片、Winbond 25Q256JWEQ BIOS 晶片。


B550I AORUS PRO AX 主機板 IO 背板佈局,提供兩組 HDMI 輸出、2.5G 有線網路以及雙天線 802.11ax WiFi 6 網路。


WiFi 無線網卡部分採用 Intel AX200NGW。


主機板下方的音效晶片,採用 Realtek ALC1220,搭配 nichicon 電容,旁邊則是 TPM 模組針腳。


技嘉 B550I AORUS PRO AX 主機板背面,具有強化背板設置。


第二組 M.2 插槽設置在主機板背面,為連接 B550 晶片組的 M2B_SB。

測試平台


目前 B550 主機板僅支援第三代 Ryzen 處理器,所以在測試時先採用手上有的 Ryzen 9 3950X 處理器,測試 B550 晶片組搭配高階處理器的效能以及超頻能力。另外也搭配 Seagate Firecuda 520 PCIe 4.0 SSD 與 Samsung 860 Pro SATA SSD 測試其周邊讀寫效能。

CPU:AMD Ryzen 9 3950X
記憶體:美光 Cruial BALLISTIX DDR4-4000 16GB x2
SSD:Seagate Firecuda 520 SSD 1TB、Samsung 860 Pro 2TB
顯示卡:AMD Radeon RX5700XT
電源供應器:華碩 ROG THOR 850W
散熱系統:CORSAIR Hydro Series H150i PRO RGB 360mm AIO 水冷
作業系統:Windows 10 Pro 1909 板

B550 晶片組效能測試


首先來看這三款 B550 晶片組主機板在未超頻的效能表現,僅在主機板中將記憶體超頻至 4000 MHz,其他均採用預設設定。


華碩 ROG STRIX B550-F GAMING(Wi-Fi)的測試設定。


微星 MAG B550M MORTAR 的測試設定。


技嘉 B550I AORUS PRO AX 的測試設定。

CPU-Z效能表現


首先看看在未超頻時,三款主機板在 CPU-Z 軟體上的效能測試結果,分數越高越好。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)CPU-Z 跑分為單核:538.9,多核 10840.4。
微星 MAG B550M MORTAR CPU-Z 跑分為單核:546.9、多核:10918.0。
技嘉 B550I AORUS PRO AX CPU-Z 跑分為單核:542.2、多核:10946.8。


三款主機板的 CPU-Z 效能測試結果。

記憶體效能測試


利用 AIDA64 Extreme 軟體針對三款主機板在預設狀態下的記憶體存取效能進行測試,分為記憶體讀取/寫入/複製三個部分,單位為 MB/s,數字越大越好。另外在記憶體延遲測試的部分,單位為 ns(奈秒、十億分之一秒),數字越小越好。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 AIDA64 Extreme 記憶體讀取測試,結果為 56058 MB/s。
微星 MAG B550M MORTAR 在 AIDA64 Extreme 記憶體讀取測試,結果為 56206 MB/s。
技嘉 B550I AORUS PRO AX 在 AIDA64 Extreme 記憶體讀取測試,結果為 54639 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 AIDA64 Extreme 記憶體寫入測試,結果為 55198 MB/s。
微星 MAG B550M MORTAR 在 AIDA64 Extreme 記憶體寫入測試,結果為 55249 MB/s。
技嘉 B550I AORUS PRO AX 在 AIDA64 Extreme 記憶體寫入測試,結果為 54022 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 AIDA64 Extreme 記憶體複製測試,結果為 57786 MB/s。
微星 MAG B550M MORTAR 在 AIDA64 Extreme 記憶體複製測試,結果為 59352 MB/s。
技嘉 B550I AORUS PRO AX 在 AIDA64 Extreme 記憶體複製測試,結果為 58124 MB/s。


三款主機板的記憶體讀寫效能測試結果。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 AIDA64 Extreme 記憶體延遲測試,結果為 77.6 ns。
微星 MAG B550M MORTAR 在 AIDA64 Extreme 記憶體延遲測試,結果為 77.3 ns。
技嘉 B550I AORUS PRO AX 在 AIDA64 Extreme 記憶體延遲測試,結果為 79.9 ns。


三款主機板的記憶體延遲測試結果。

PCIe 4.0 SSD 讀寫效能測試


利用 CrystalMark 軟體針對三款主機板在預設狀態下的 PCIe 4.0 SSD 存取效能進行測試,測試目標為 Seagate FireCuda 520 1TB,均安裝在直通處理器的第一組 M.2 插槽,單位為 MB/s,數字越大越好。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序讀取測試的結果為 5005.41 MB/s。
微星 MAG B550M MORTAR 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序讀取測試的結果為 4996.18 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序讀取測試的結果為 4990.54 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序寫入測試的結果為 4287.96 MB/s。
微星 MAG B550M MORTAR 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序寫入測試的結果為 4292.07 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上循序寫入測試的結果為 4283.56 MB/s。


三款主機板的 PCIe 4.0 SSD CrystalMark 循序讀寫測試結果。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 61.46 MB/s。
微星 MAG B550M MORTAR 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 59.18 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 61.39 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機寫入測試的結果為 228.69 MB/s。
微星 MAG B550M MORTAR 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 220.74 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Seagate FireCuda 520 1TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 264.37 MB/s。


三款主機板的 PCIe 4.0 SSD CrystalMark 4K 隨機讀寫測試結果。

SATA SSD 讀寫效能測試


利用 CrystalMark 軟體針對三款主機板在預設狀態下的 SATA SSD 存取效能進行測試,測試目標為 Samsung 860 Pro 2TB,均安裝在第一組 SATA 插槽,單位為 MB/s,數字越大越好。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序讀取測試的結果為 565.04 MB/s。
微星 MAG B550M MORTAR 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序讀取測試的結果為 564.42 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序讀取測試的結果為 564.5 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序寫入測試的結果為 536.94 MB/s。
微星 MAG B550M MORTAR 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序寫入測試的結果為 535.62 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上循序寫入測試的結果為 536 MB/s。


三款主機板的 SATA SSD CrystalMark 循序讀寫測試結果。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 48.15 MB/s。
微星 MAG B550M MORTAR 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 46.38 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 46.36 MB/s。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機寫入測試的結果為 133.1 MB/s。
微星 MAG B550M MORTAR 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 126.52 MB/s。
技嘉 B550I AORUS PRO AX 搭配 Samsung 860 Pro 2TB,在 CrystalMark 軟體上 4K 隨機讀取測試的結果為 129.24 MB/s。


三款主機板的 SATA SSD CrystalMark 4K 隨機讀寫測試結果。

PCMark 總和效能測試


利用 PCMark 軟體針對三款主機板在預設狀態下的總體效能進行測試,使用 PCMark10 與 PCMark10 Extend 兩個項目進行測試,來看看 B550 晶片組主機板在網頁瀏覽、視訊會議、辦公室應用、照片、影片編輯等的效能表現,分數越高越好。分數越大越好。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 軟體的整體測試分數為 6872。
微星 MAG B550M MORTAR 在 PCMark10 軟體的整體測試分數為 7039。
技嘉 B550I AORUS PRO AX 在 PCMark10 軟體的整體測試分數為 7049。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 Extend 項目的整體測試分數為 9046。
微星 MAG B550M MORTAR 在 PCMark10 Extend 項目的整體測試分數為 9221。
技嘉 B550I AORUS PRO AX 在 PCMark10 Extend 項目的整體測試分數為 9239。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 Extend 項目中的 Essentials 測試分數為 10244。
微星 MAG B550M MORTAR 在 PCMark10 Extend 項目中的 Essentials 測試分數為 10901。
技嘉 B550I AORUS PRO AX 在 PCMark10 Extend 項目中的 Essentials 測試分數為 10821。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 Extend 項目中的生產力測試分數為 8282。
微星 MAG B550M MORTAR 在 PCMark10 Extend 項目中的生產力測試分數為 8364。
技嘉 B550I AORUS PRO AX 在 PCMark10 Extend 項目中的生產力測試分數為 8499。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 Extend 項目中的數位內容創作測試分數為 10440。
微星 MAG B550M MORTAR 在 PCMark10 Extend 項目中的數位內容創作測試分數為 10522。
技嘉 B550I AORUS PRO AX 在 PCMark10 Extend 項目中的數位內容創作測試分數為 10428。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)在 PCMark10 Extend 項目中的遊戲測試分數為 20433。
微星 MAG B550M MORTAR 在 PCMark10 Extend 項目中的遊戲測試分數為 20372。
技嘉 B550I AORUS PRO AX 在 PCMark10 Extend 項目中的遊戲測試分數為 20528。


三款主機板在 PCMark10 測試軟體上的測試分數。

就效能面來看,以同樣 Ryzen 9 3950X 處理器在預設設定下測試,B550 晶片組的效能跟周邊介面的傳輸效能,並未與 X570 晶片組有太大的落差,只是因為定位在入門級距,在主機板用料與配置上面較為精簡而已,接下來就來看 B550 主機板在超頻與散熱上的表現如何。

B550 晶片組超頻測試


接下來陳拔利用 AMD Ryzen Master 軟體,測試這三款主機板對於 Ryzen 9 3950X 處理器的超頻幅度,都以 Ryzen Master 調整後重開機,接著再利用 CPU-Z 以及 AIDA64 個別進行 10 分鐘的壓力測試,並且以紅外線測溫儀紀錄 VRM 供電模組的外部溫度。

PBO 超頻模式幅度測試


首先使用 PBO(Precision Boost Overdrive)模式進行測試。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Ryzen 9 3950X 處理器,在 PBO 模式下可超頻至 4.159 Ghz,VRM 模組最高溫度 51.5 ℃。
微星 MAG B550M MORTAR 搭配 Ryzen 9 3950X 處理器,在 PBO 模式下可超頻至 4.010 Ghz,VRM 模組最高溫度 45.9 ℃。
技嘉 B550I AORUS PRO AX 搭配 Ryzen 9 3950X 處理器,在 PBO 模式下可超頻至 4.055 Ghz,VRM 模組最高溫度 50.1 ℃。

自動超頻模式幅度測試


接下來使用自動超頻(Auto Overclocking)模式進行測試。

華碩 ROG STRIX B550-F GAMING(Wi-Fi)搭配 Ryzen 9 3950X 處理器,在自動超頻模式下可超頻至 4.155 Ghz,VRM 模組最高溫度 51.5 ℃。
微星 MAG B550M MORTAR 搭配 Ryzen 9 3950X 處理器,在 PBO 模式下可超頻至 4.01 Ghz,VRM 模組最高溫度 46.7 ℃。
技嘉 B550I AORUS PRO AX 搭配 Ryzen 9 3950X 處理器,在 PBO 模式下可超頻至 4.05 Ghz,VRM 模組最高溫度 57.3 ℃。


三款主機板的可超頻幅度比較。


三款主機板在不同設置下的 VRM 外部溫度。

以超頻幅度來看,這三款主機板都無法將 Ryzen 9 3950X 超頻到最高的 4.7 Ghz,不過這並不是因為溫度與功耗牆之故,即便是可超頻幅度最大的華碩 ROG STRIX B550-F GAMING(Wi-Fi),不管在 PBO 或是自動超頻模式下,處理器溫度最高都僅到 85 ℃ 左右,超不上去主要是因為晶片組的限制之故,這也是 B550 晶片組跟 X570 晶片組主機板最大的不同點。

心得總評





在 B550 晶片組發表後,很多 AMD 用家都對其寄予厚望,雖然說不支援先前的 Ryzen 2000 系列處理器,甚至連具有顯示核心的 Ryzen 3000 系處理器都不支援,但是能在平價的主機板產品裡,提供 PCIe 4.0 的傳輸效能以及不錯的效能表現,雖然在超頻性能部分不及高階的 X570 晶片組,但對於追求實用面的消費者來說,B550 的選擇已經夠用了。
正在等待B550I AORUS PRO AX上市的人表示:
能不要辦那麼多抽獎活動嗎?對於愛看文章留言的人來說每次辦抽獎都是種折磨.......QQ
huaing123 wrote:
正在等待B550I AORUS...(恕刪)


如果不玩超頻的話的確是好選擇阿
剛在其他討論串看到

B550 不支援 3200G 與 3400G !!!!!

可否請陳大協助測試是否真實 ?

感恩:)
chungyilui wrote:
剛在其他討論串看到B550...(恕刪)

真的沒有3200G或3400G,可能要等低階的A520才有支持
ค้้้้้้้้้้้้้้้้้้้้้้้้้้้้้้้伊頭家系列,遺作、臭作、鬼作
chungyilui wrote:
剛在其他討論串看到B550...(恕刪)


微星 MAG B550M MORTAR 外盒上就這樣寫了。

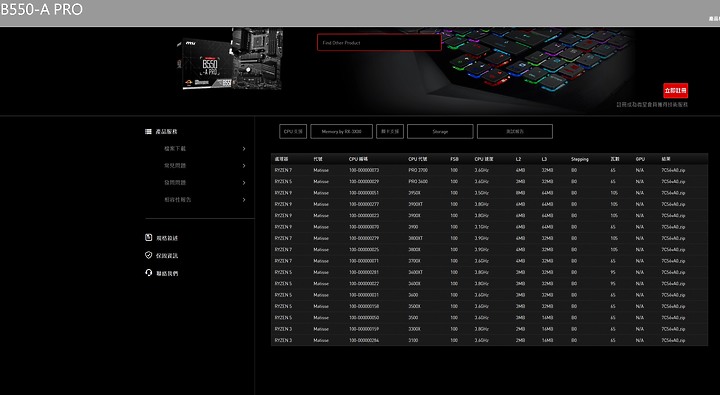

另外在先前 B550 晶片組發表的時候也有註明,


3200G 與 3400G 就只能用在 B450/ X570 以及更早的晶片組上面
陳拔 wrote:
如果不玩超頻的話的確(恕刪)

其實要玩超頻的話,這張板也足夠應付了啦(除非是極限超頻)
這張板子的供電水準在AM4的ITX板裡已屬頂級之列
雖然受限於ITX的面積限制,只有6+2相的供電規模,但每相90A DrMOS的規格連3950X也足夠應付(散熱部分會需要注意一點)
當然相較於ATX大板,這張的供電規模跟散熱空間都比較侷促,不過以ITX的標準來說已屬頂級
對於像我這樣要搞小主機的玩家來說,這張的設計用料已經是相當棒了
不過這張板如此的高規格,反倒讓同門師兄X570I AORUS PRO WIFI的地位瞬間變得很尷尬了
雖說這張的布局基本是直接拿X570I AORUS PRO WIFI的來用
但是升級至90A DrMOS(X570I是70A TDA21472)跟背後的HDMI輸出升級至2.1規格等,其實幾乎要比X570I那張還好了
然後從目前流出的美金訂價來看,也比X570I便宜......

所以說何時要上市咧?
能不要辦那麼多抽獎活動嗎?對於愛看文章留言的人來說每次辦抽獎都是種折磨.......QQ
chungyilui wrote:
剛在其他討論串看到B550...(恕刪)

"現階段"是沒有支援啦,但之後會不會有板廠提供支援,就不知道了
(畢竟部分X570主機板已經提供X570本來宣稱不支援的Ryzen 2000 APU)
但應該也只有那些配了32MB(256Mb)BIOS Flash的B550有機會而已(畢竟當初AMD祭出這個政策就是為了那些還在用16MB BIOS Flash的主機板,如果是給了32MB BIOS的主機板,理論上就可以有足夠的BIOS空間提供額外的相下相容的支援
但這部分還是要看板廠的態度啦,只是與其苦等板廠在日後更新給支援,拿現有的B450配3200G/3400G其實也夠了
如果是想選用B550+APU的組合的話,再等一個月就有7nm Zen 2架構的Ryzen 4000 APU可以選啦
能不要辦那麼多抽獎活動嗎?對於愛看文章留言的人來說每次辦抽獎都是種折磨.......QQ
是夏日電價的關係嗎?燈也不打一下,照片都暗暗的!不清不楚!
網路上我看不到您,但我會在我的回應留言中看到我自己。
咦 ?

所以 B550 主機板目前都無法使用內建的雙輸出 ?

還要等待七月或八月 4000 系列的 APU 上市 ?

這會否是一種限制 b550 與 X570 競爭的策略.............
文章分享
評分
複製連結
