【前言】
電腦已死這個口號喊了很多年,結果電腦非但沒死,現在還愈來愈有看頭,廠商推陳出新讓人意想不到的改裝套件、水冷套件、RGB燈光特效,消費者永遠有新產品可以把玩。
尤其電腦在長時間玩遊戲大作、影音編輯、運算程式時,CPU全速運作的時候,先不論溫度會飆到多高了?使用原廠散熱風扇的話,風扇全速運轉的聲音真是吵死人。
說到最有創意的,絕對是今天要開箱的 元得 REV. SERIES 主機板,元得電子以自家的技術專利,推出將處理器、晶片組挪到主機板背面的「ENCTEC REV.SERIES」主機板,真是百分之百顛覆想像的設計,讓電腦運作時最熱情的CPU可以用任何不可思議的方式來降溫。


【開箱】

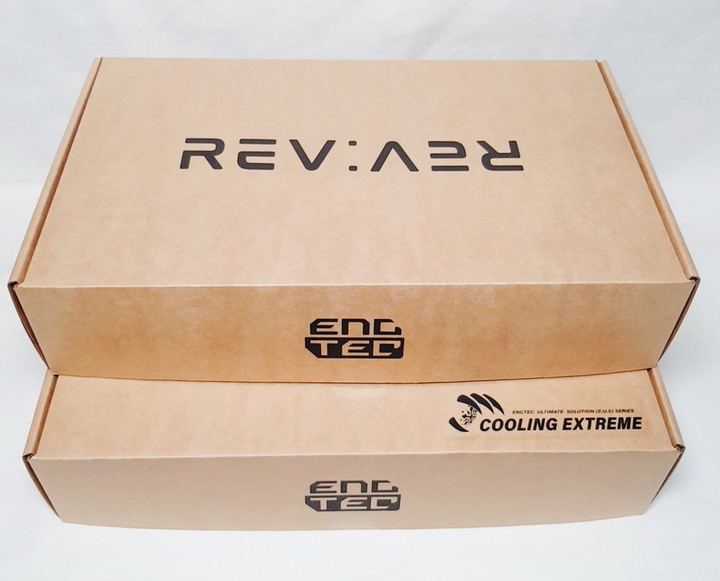

▼ 兩大紙盒上方都有著 REV.的LOGO,反轉的概念從LOGO就看得出來。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 超級環保的設計,除了有貼上公司資訊外,看不到其它任何圖示。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

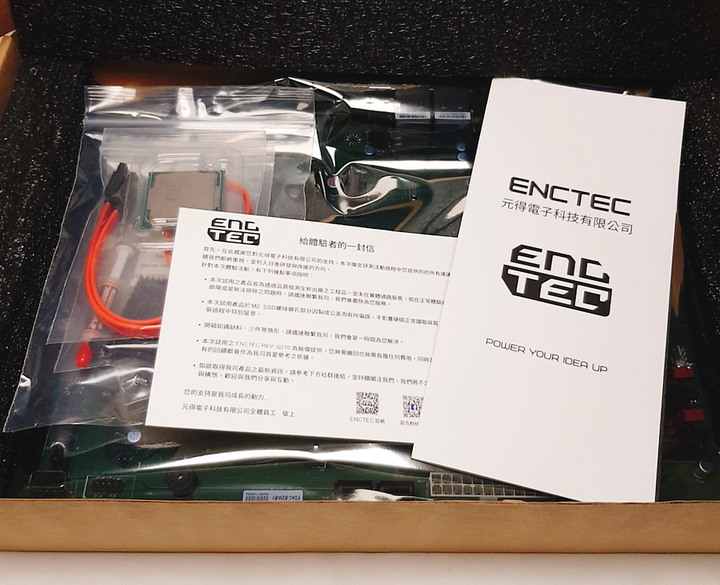

▼ 翻開裝有主機板及CPU的上蓋,可以看到有防震泡棉保護外,主機板及各零組件也都有分別包裝。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 全部拿出來就可以發現,真的是很精簡的包裝。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

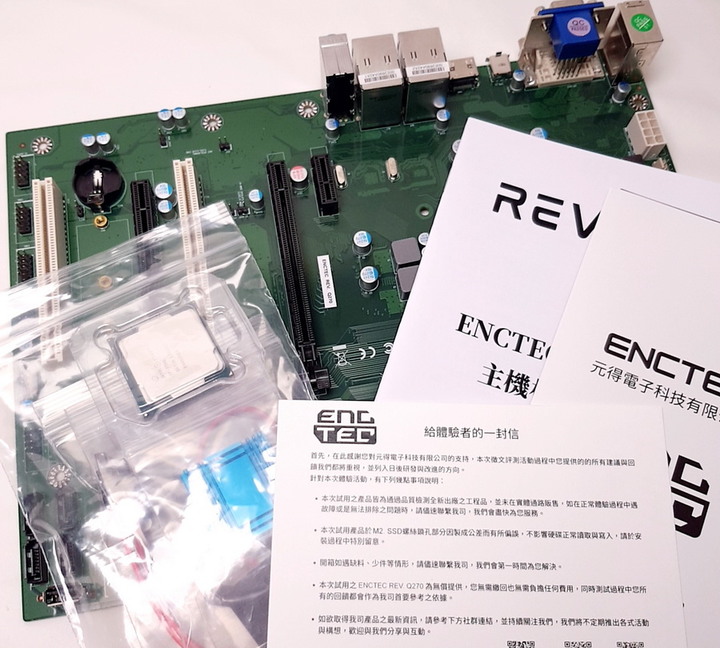

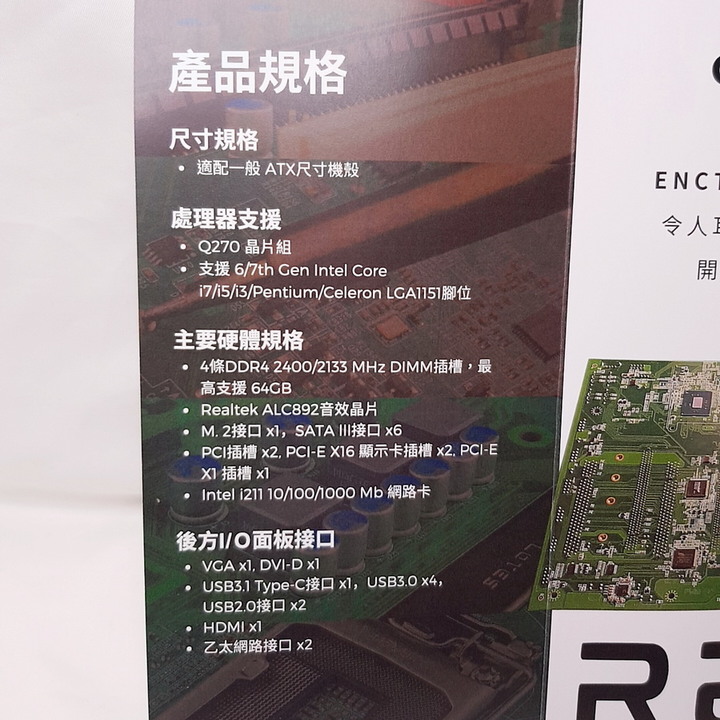

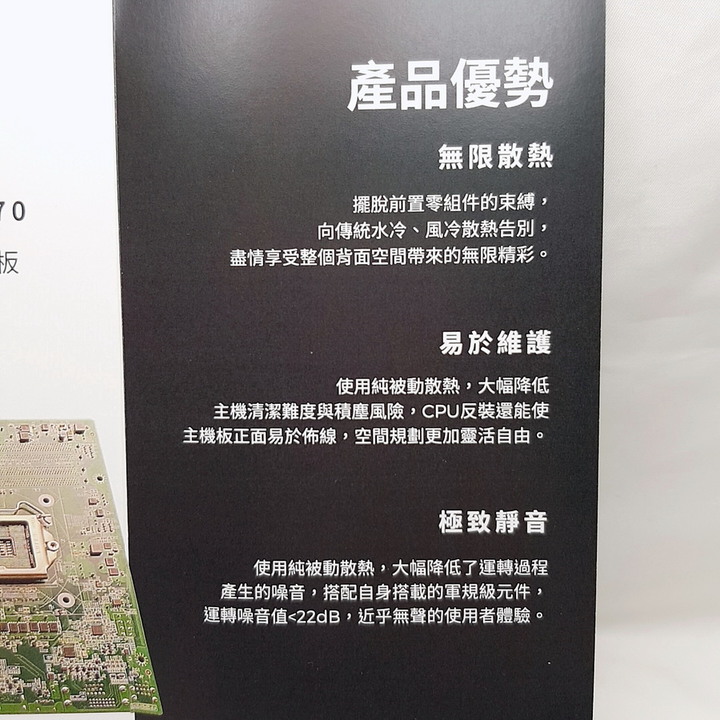

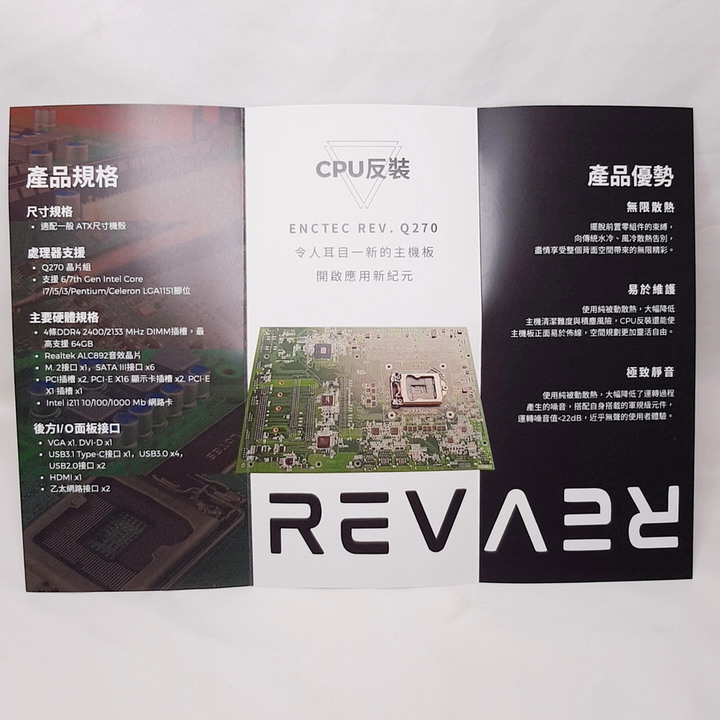

▼ 這張主機板 ENCTEC REV. Q270 產品DM,上頭詳列了產品規格及產品優勢。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

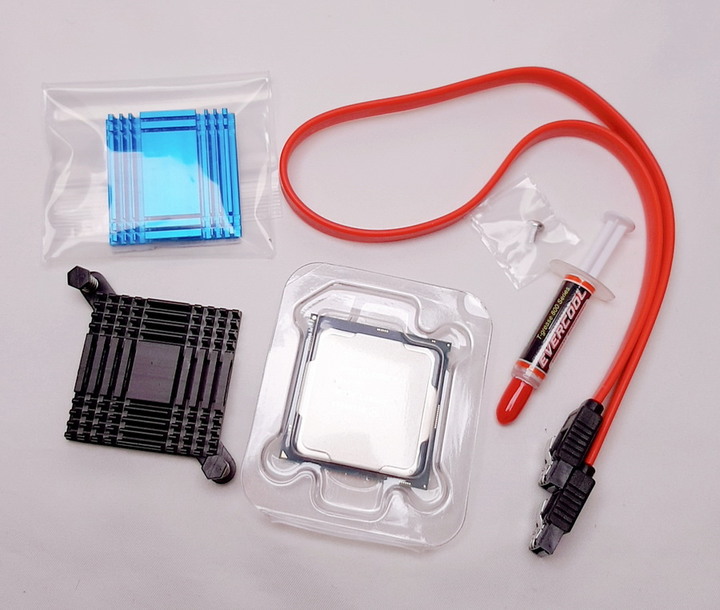

▼ CPU及盒內的主機板配件 - 晶片組散熱片*2、散熱膏、M.2 SSD固定螺絲、SATA3資料傳輸線。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

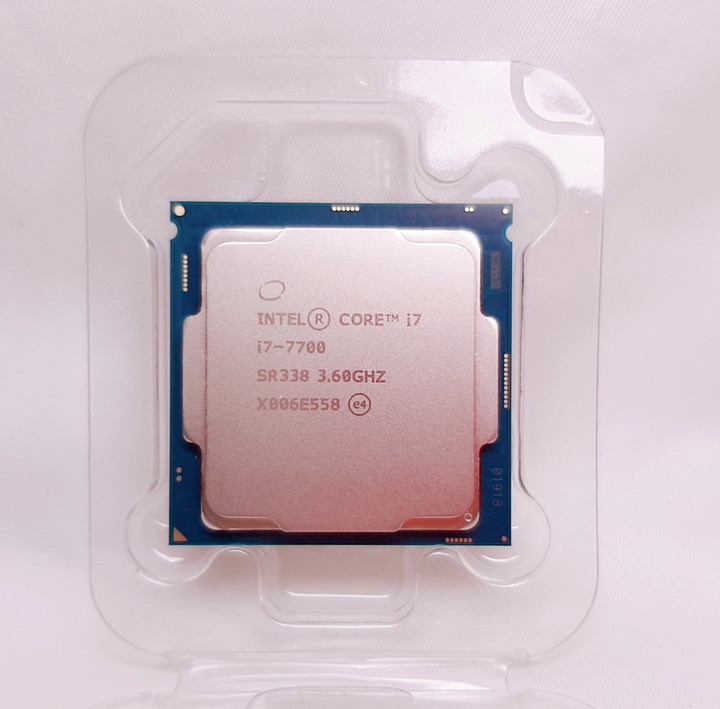

▼ CPU本體 - Intel i7-7700、四核心八執行緒、顯示晶片 HD Graphics 630。(足可應付大多數的工作需求)
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

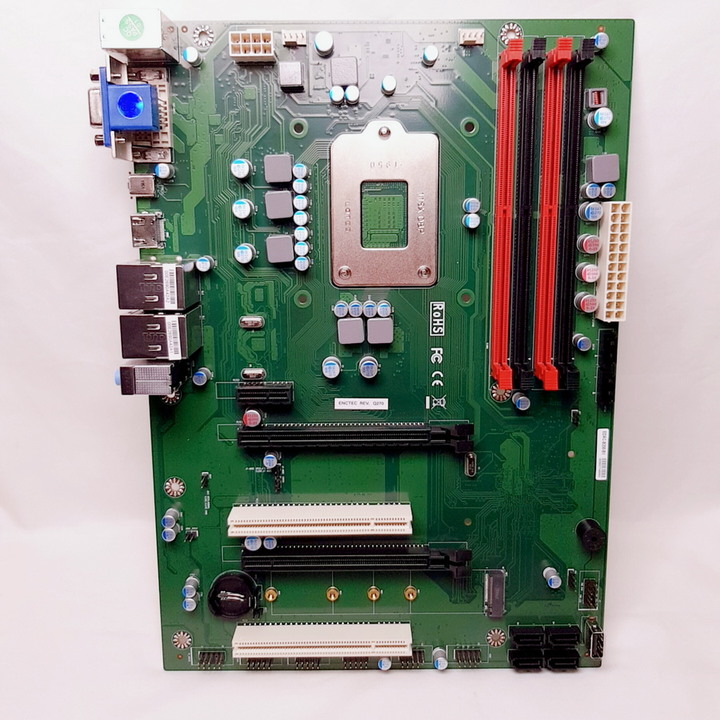

▼ 元得電子 Q270 主機板 正面 - 中規中矩的設計,可以看到採用全固態電容,大大增加穩定性及耐用性。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 主機板 IO背板 - 從左到右 PS/2鍵盤滑鼠連接埠、USB 2.0連接埠*2、VGA連接埠、DVI-D連接埠、USB 3.2 Gen 1 連接埠(Type-C)、HDMI連接埠、1 Gbps 有線網路*2、USB 3.0連接埠*4、3個音源輸出入插孔。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

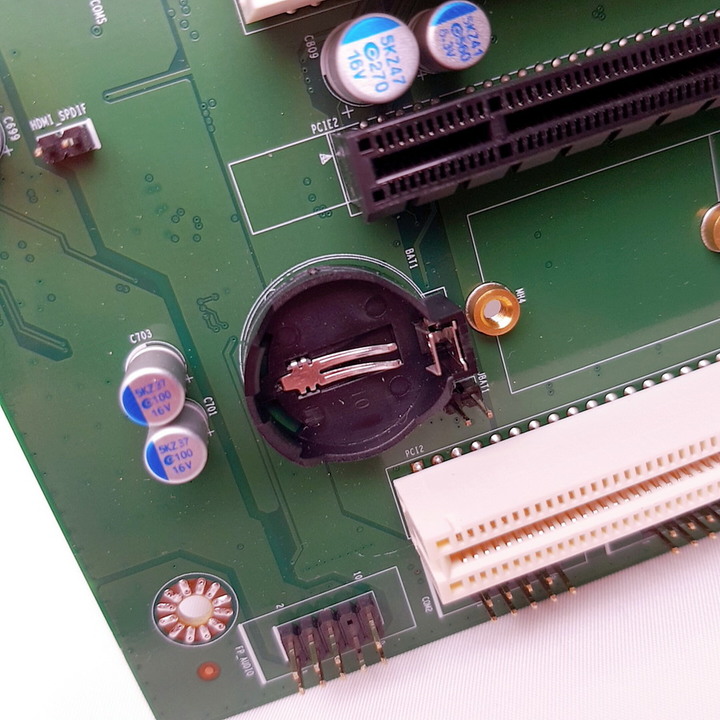

▼ 蠻意外主機板上面竟然沒有附 CMOS電池,雖然電池也不貴,而且只要一直插著電也不影響就是了。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

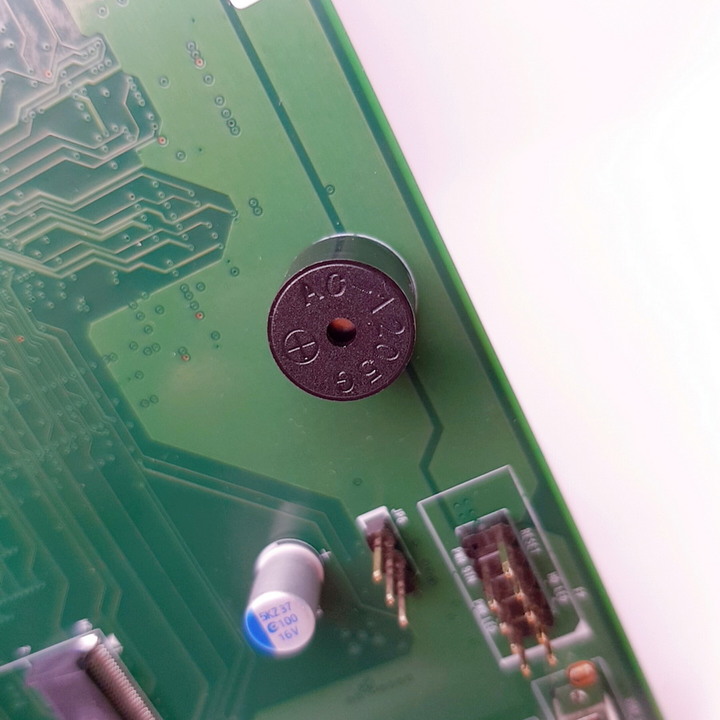

▼ 不過最驚喜的是有內建 喇叭蜂鳴器,或許有些人覺得這可有可無,但它對於除錯可是非常重要的東西。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

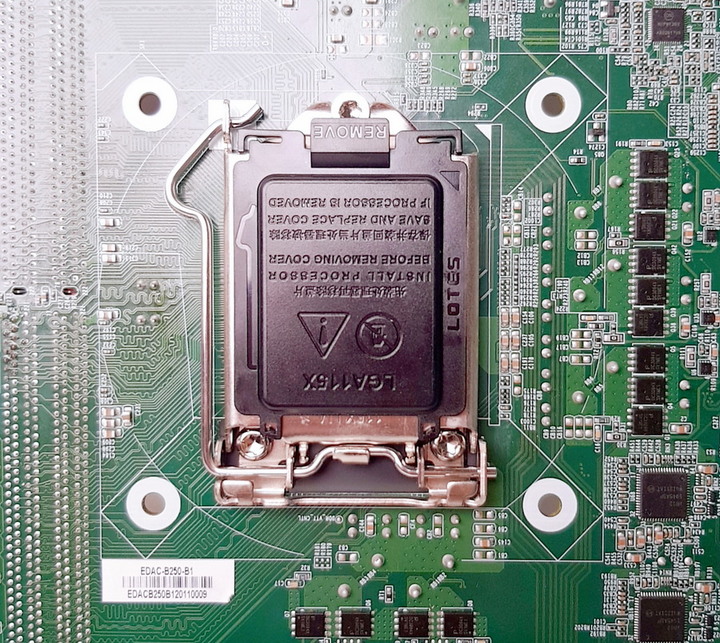

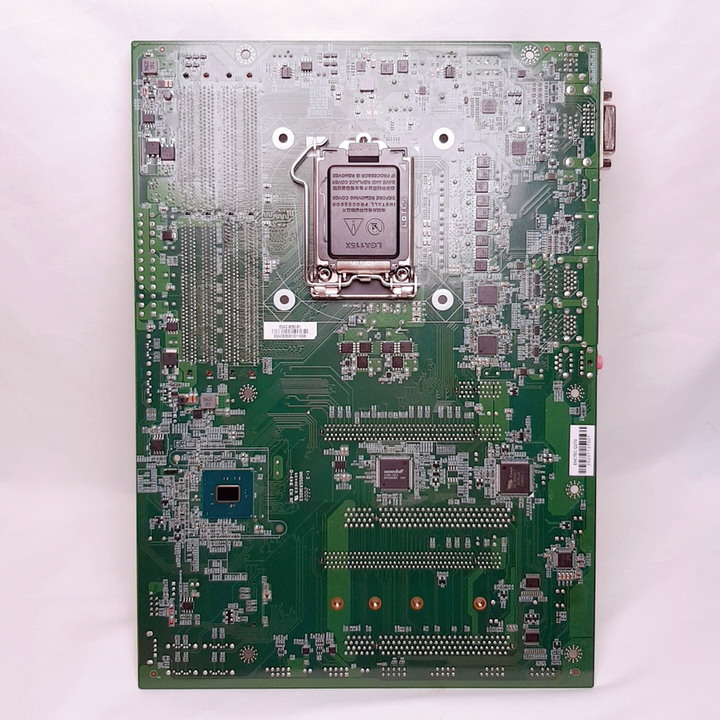

▼ 背面的CPU安裝扣具, Intel Q270晶片組 主機板,可安裝 LGA 1151腳位 處理器。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

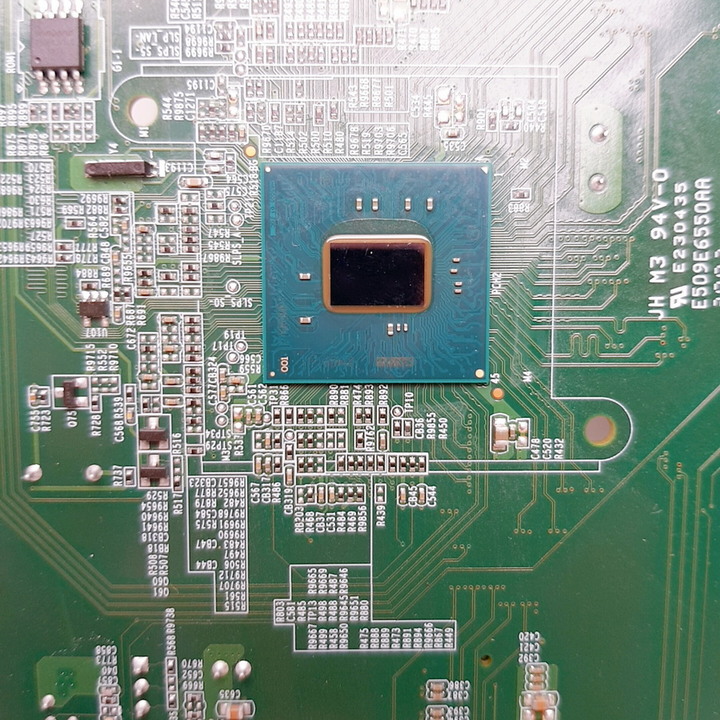

▼ 晶片組 也是電腦運作時會產生高熱的元件之一,散熱片建議還是要安裝。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

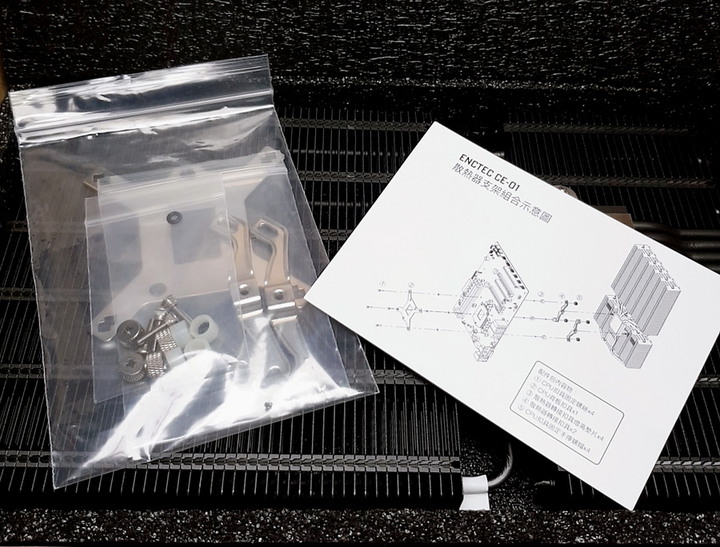

▼ 另一盒的「ENCTEC 特製巨型熱管散熱片」,打開可以看到一大片的全黑散熱鰭片,另外就是一袋的安裝配件及安裝示意圖。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

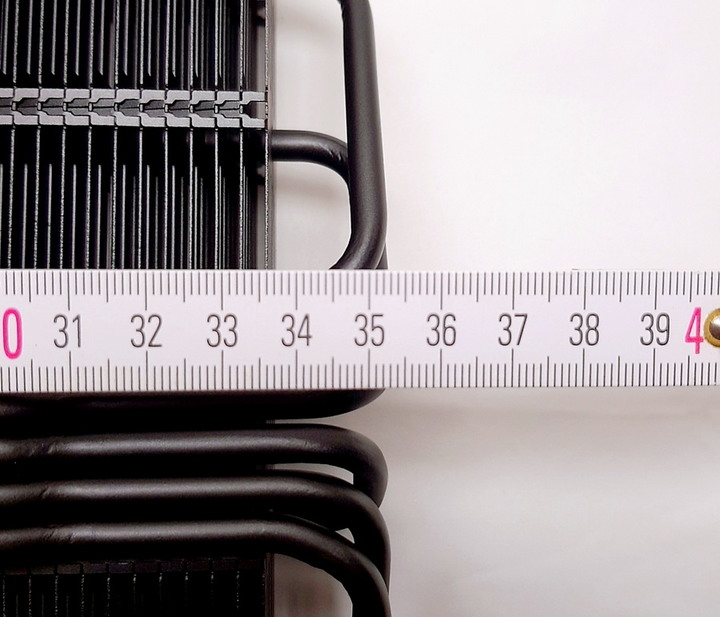

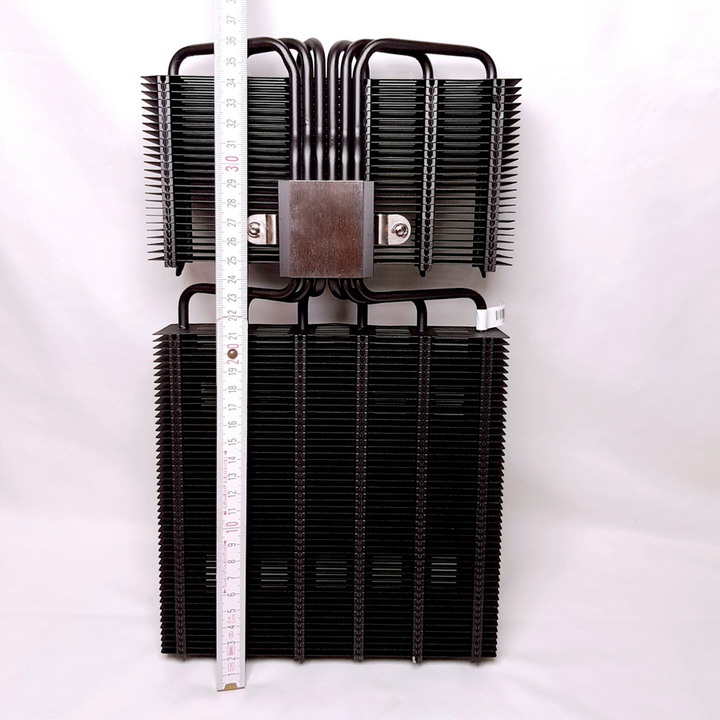

▼ 真的是巨型散熱片,高度大約是 35公分左右,已經接近一般機殼的高度了。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

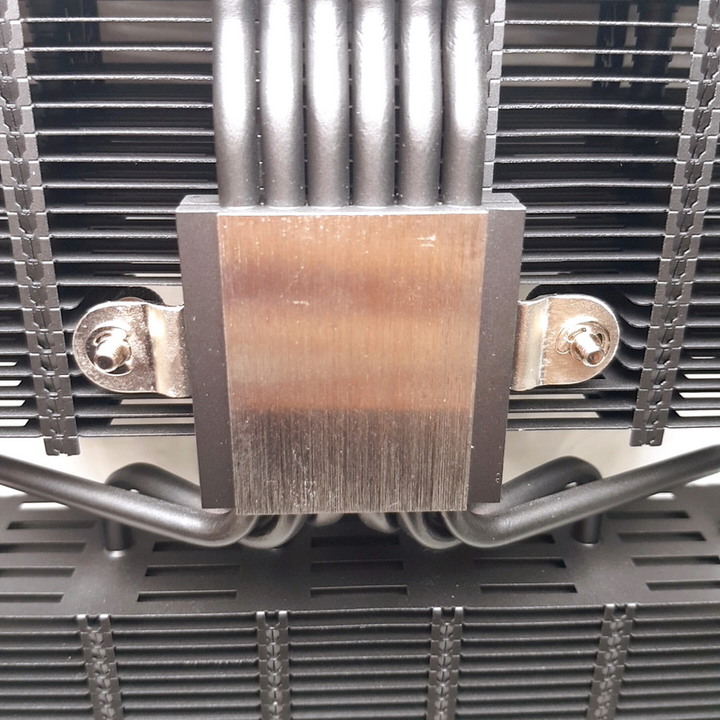

▼ 散熱片與CPU的接觸面,可以看到散熱片有著六根熱導管。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

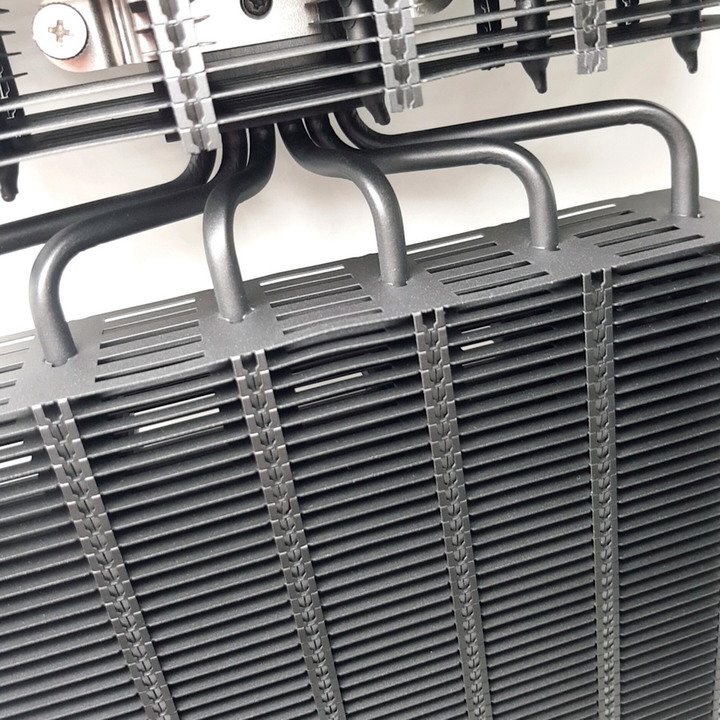

▼ 熱導管連接著密密麻麻的散熱鰭片,有密集恐懼症的應該會怕爆。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!



【準備安裝的零組件】

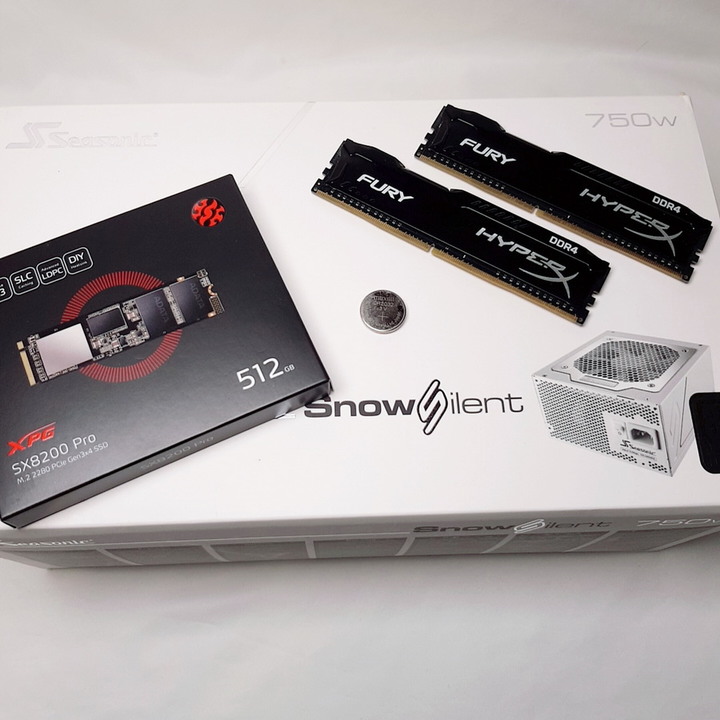

▼ DDR4記憶體 8G*2、M.2 SSD 512GB、CMOS電池、模組化電源供應器。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

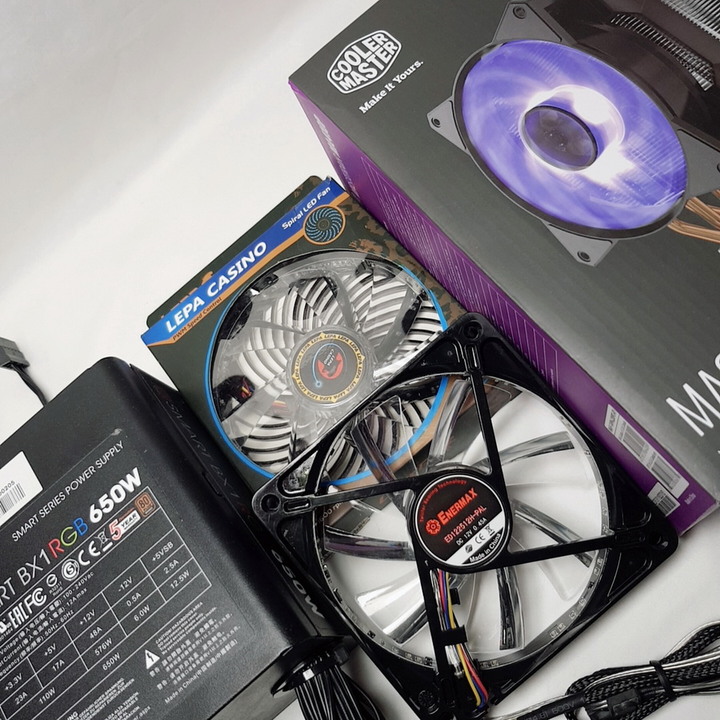

▼ RGB系列 零組件 - 電源供應器、塔型散熱器、12公分風扇*2。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!



【上機及跑分】

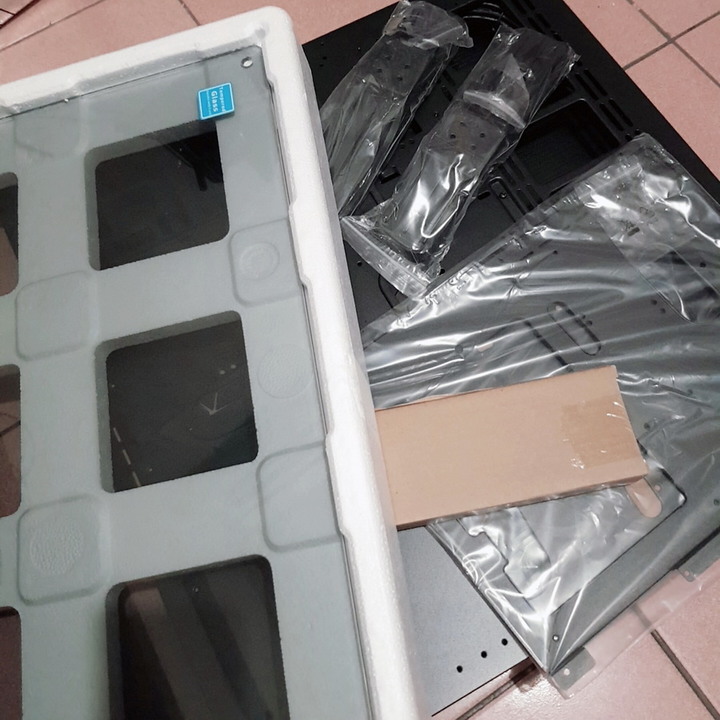

▼ 真的是很有份量的 曜越 Core P5 機殼,前方的 強化玻璃 會反射,影響拍攝就先不裝了。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

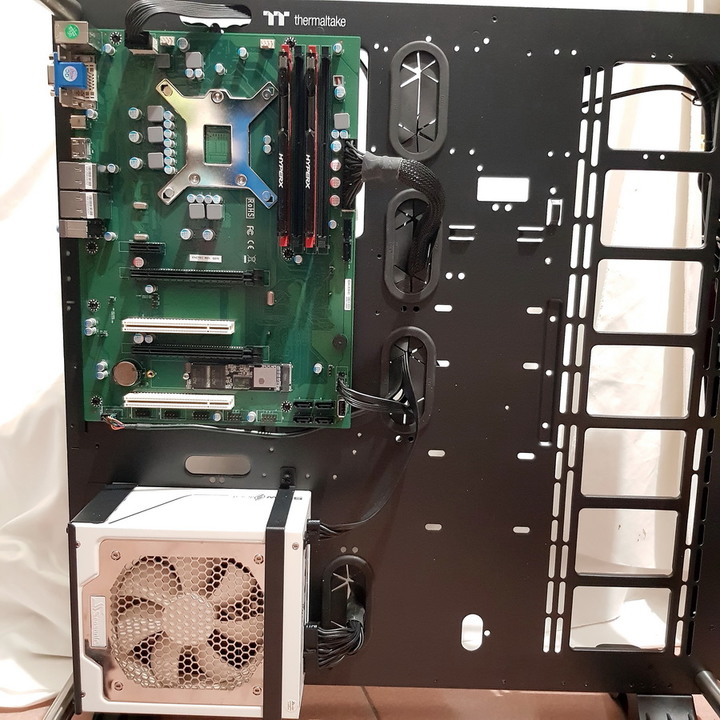

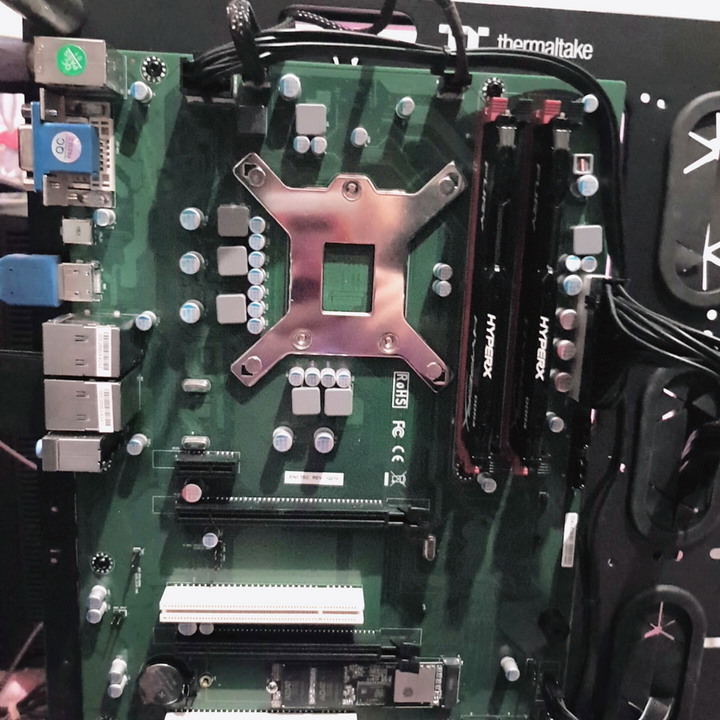

▼ 開放式機殼真的很推用模組化電源供應器,可以精簡化線材也省了整線的麻煩。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 全黑的巨型散熱片 真的完整融入 黑色的 曜越 Core P5 機殼,根本就是設計要一體的嘛!
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

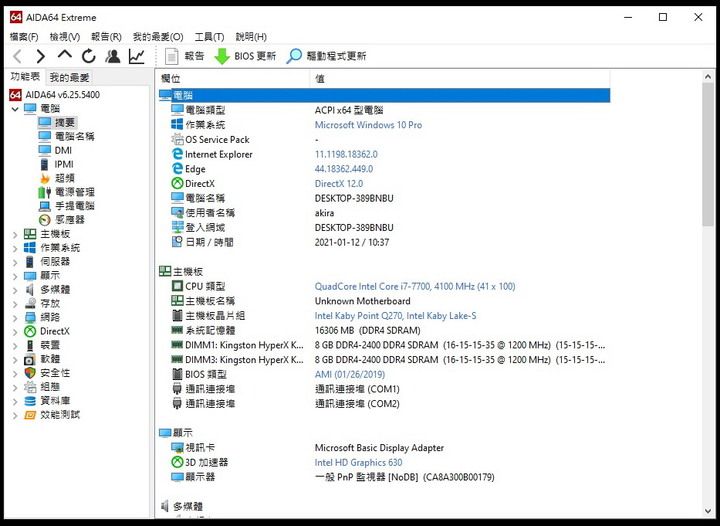

▼ 使用 AIDA64 先看看電腦的軟硬體訊息摘要。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

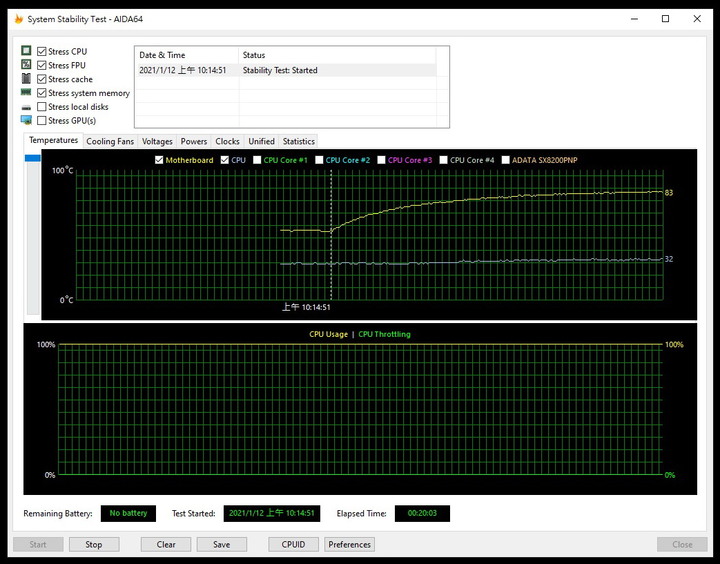

▼ 由圖表可看到,在使用 AIDA64 燒機測試 20分後:處理器的溫度最高才 32℃,主機板溫度 大約80℃左右。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!



【惡搞測試】

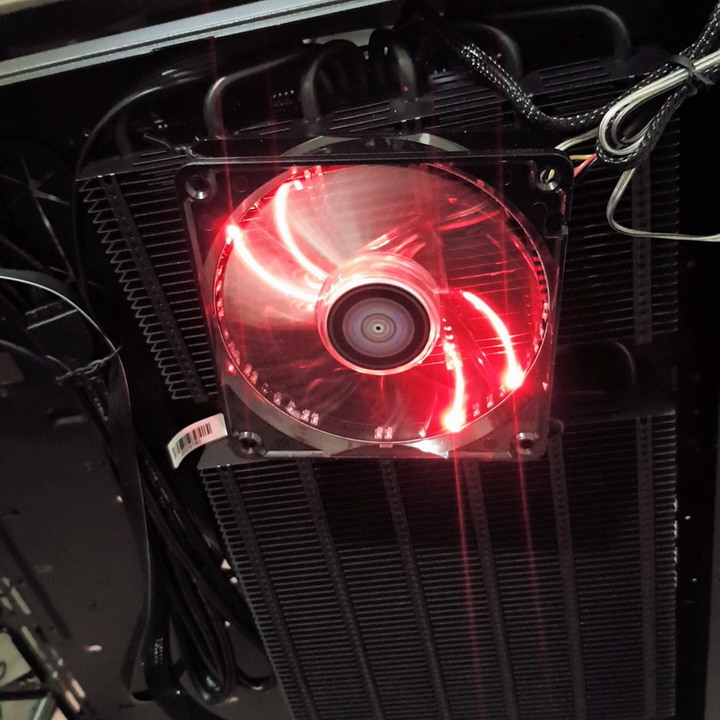

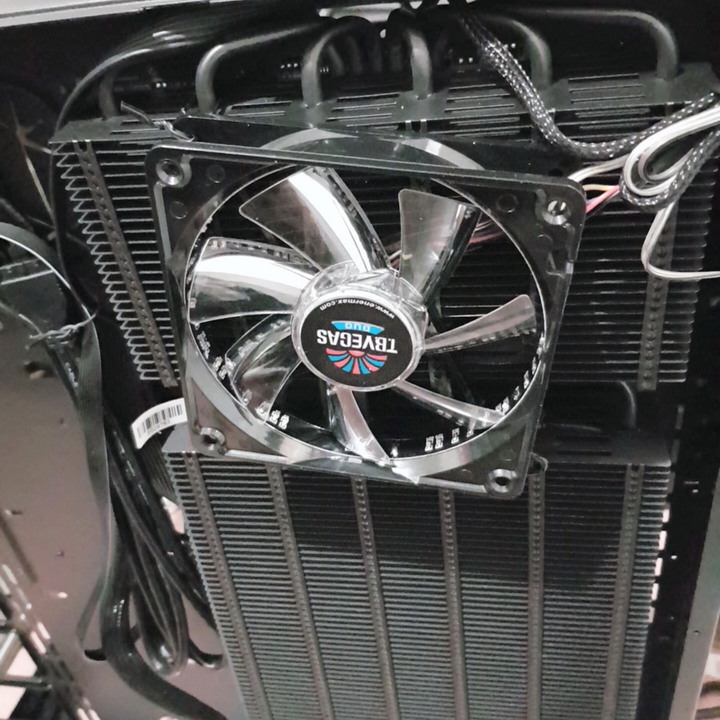

▼ 既然有那麼巨型的散熱片,如果加上個風扇不知會如何?直接就給它催下去。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

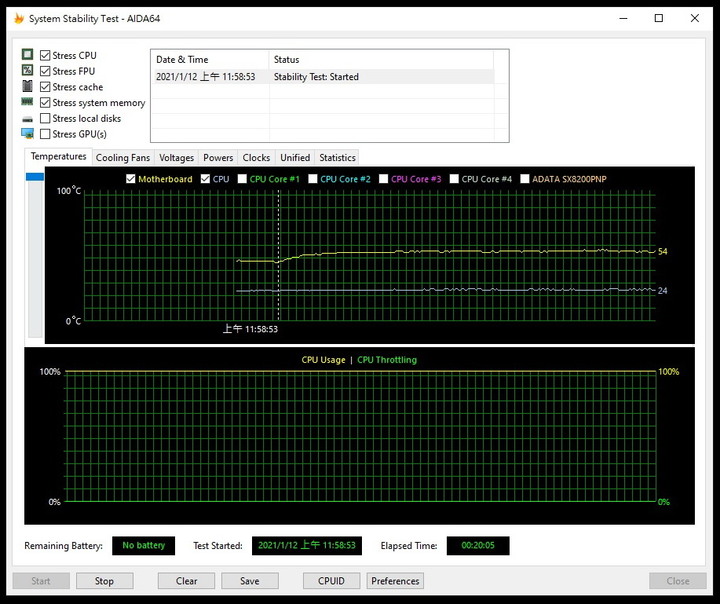

▼ 由圖表可看到,同樣使用 AIDA64 燒機測試 20分後:處理器的溫度一直維持在 24℃,主機板溫度 則降為54℃。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

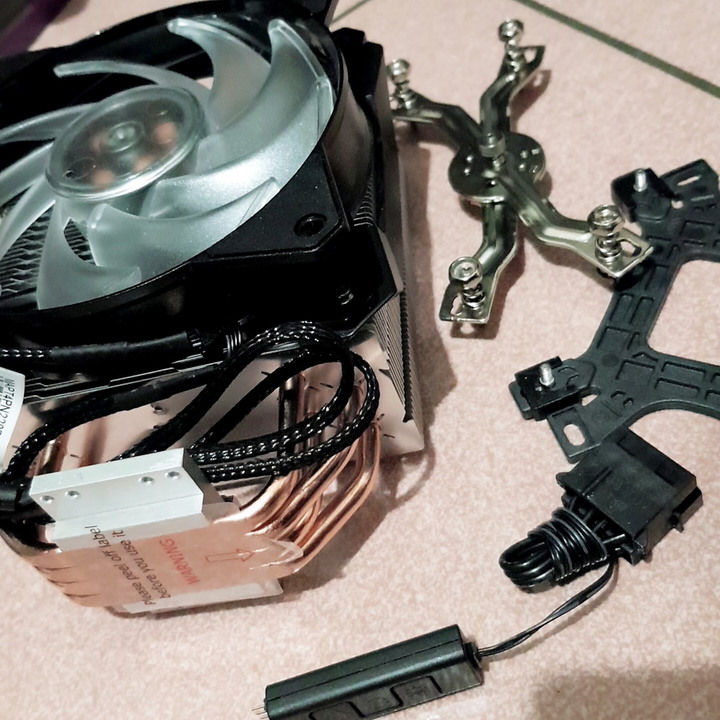

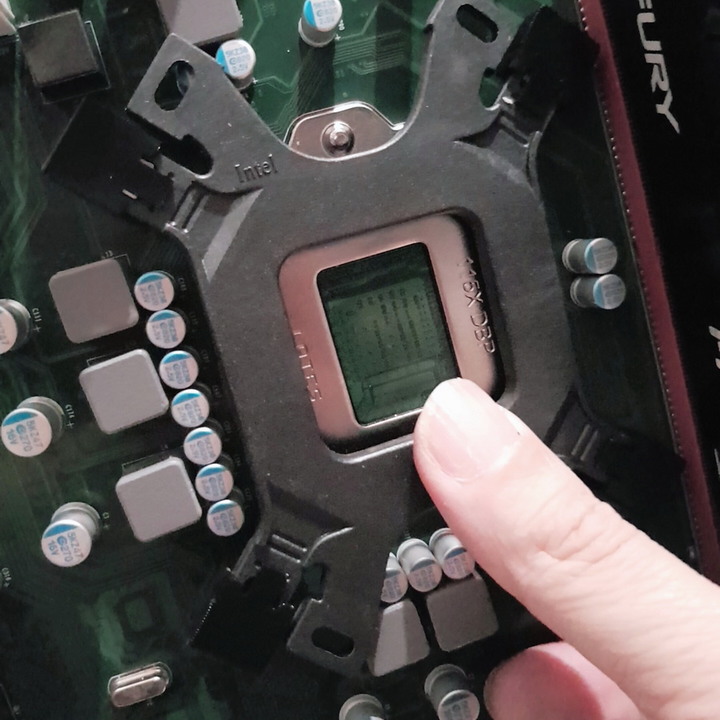

▼ 本來想要裝個 RGB燈效的塔型散熱器,想不到背板扣具竟然會卡到主機板電容,實在是傻眼貓咪。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

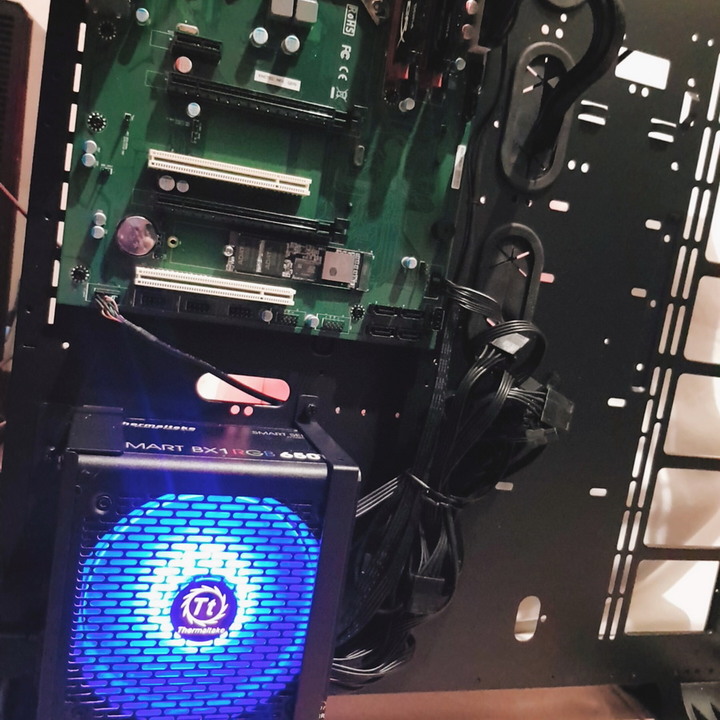

▼ 先把有著 RBG燈效的電源供應器 裝上去,非模組化的設計可以看到會多了一大梱線材需要整理。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 況且也容易因為線材不夠長,只好走明線。(如圖的CPU供電線)
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

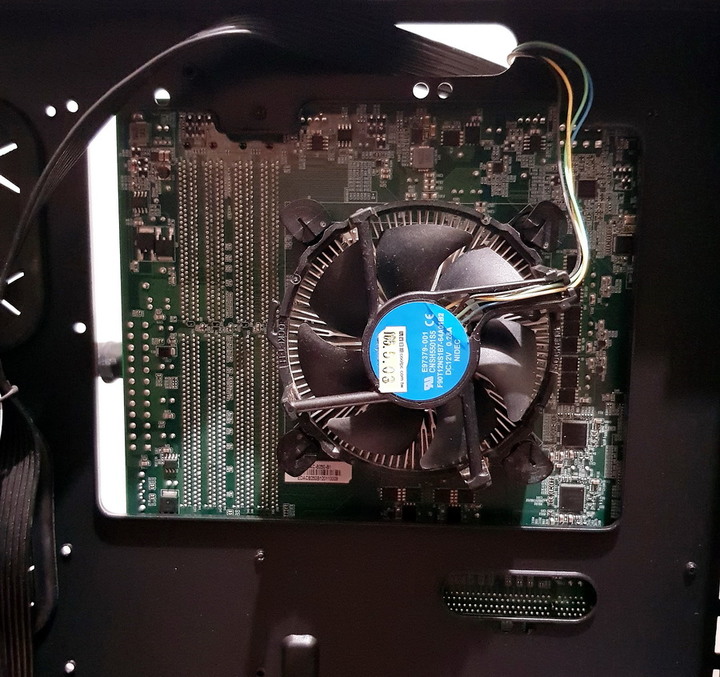

▼ 此時突然想到我有多的 原廠散熱器,也換上去來 燒機測試 20分鐘看看。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

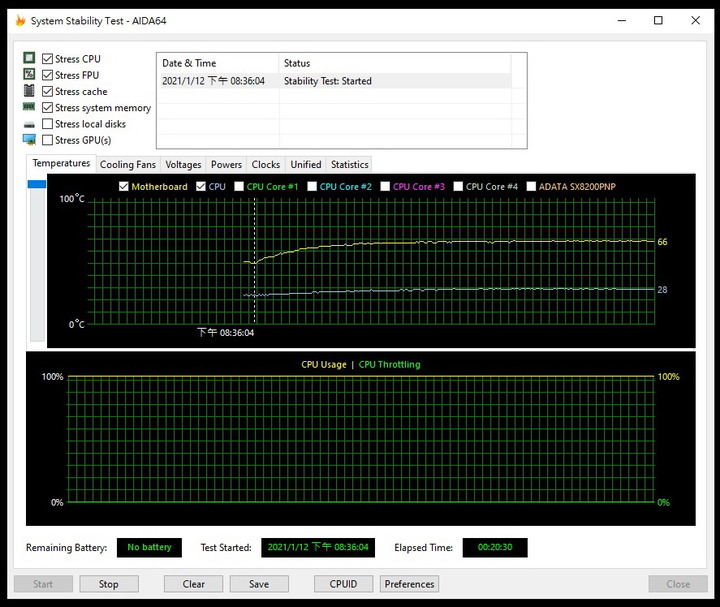

▼ 由圖表可知相較 特製巨型熱管散熱片 散熱效果真的非常優異,因為裝上原廠散熱器的 CPU溫度最高也有 28℃,主機板溫度 66℃。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

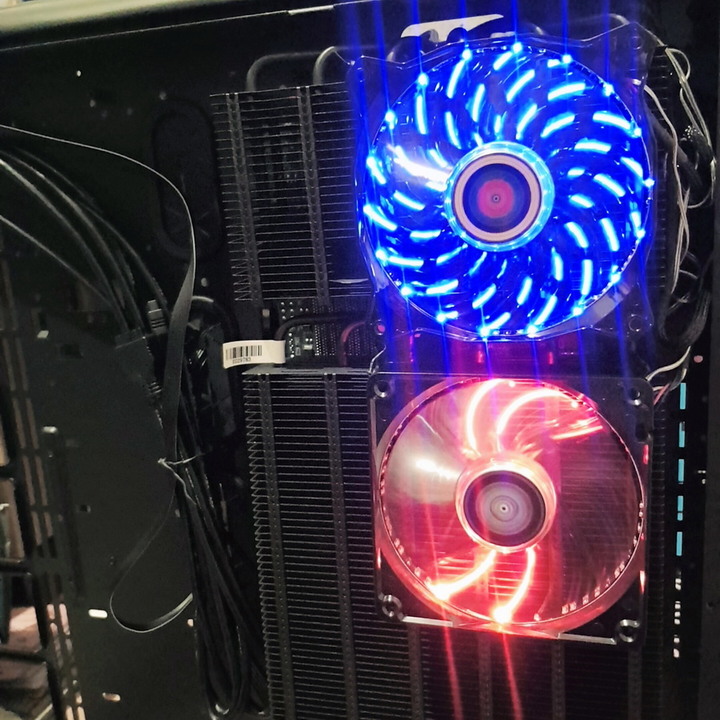

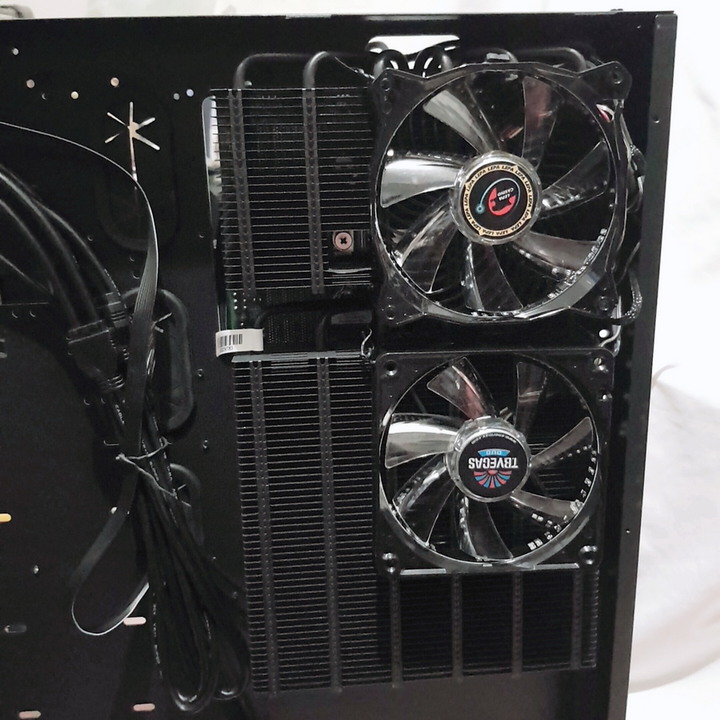

▼ 既然 特製巨型熱管散熱片 裝上一個風扇都測試過了,就來試試裝上二個 12公分風扇 的效果。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!

無限創意的散熱空間!元得電子 CPU反向革命 主機板!

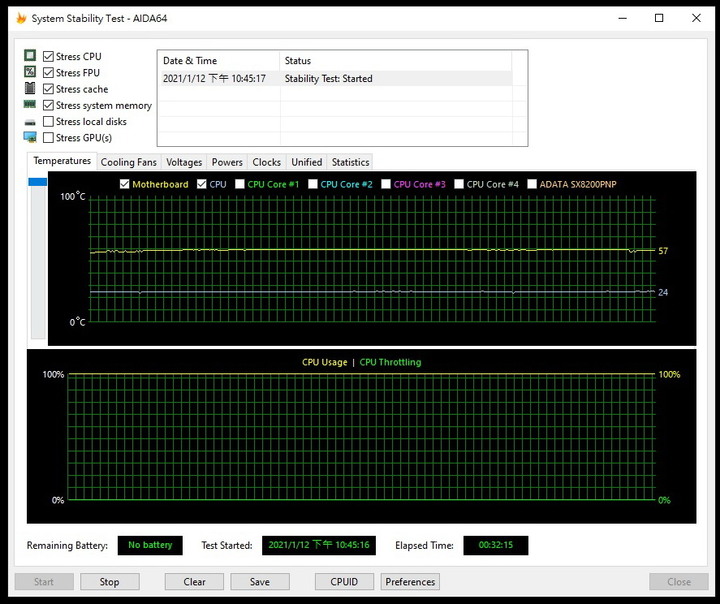

▼ 這次故意讓電腦 燒機測試 30分鐘,由圖表可得知其實沒必要裝到二個風扇,因為 CPU最低溫度應該就是 24℃ 了,主機板則維持在 57℃左右。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


【曜越 Core P5 機殼】

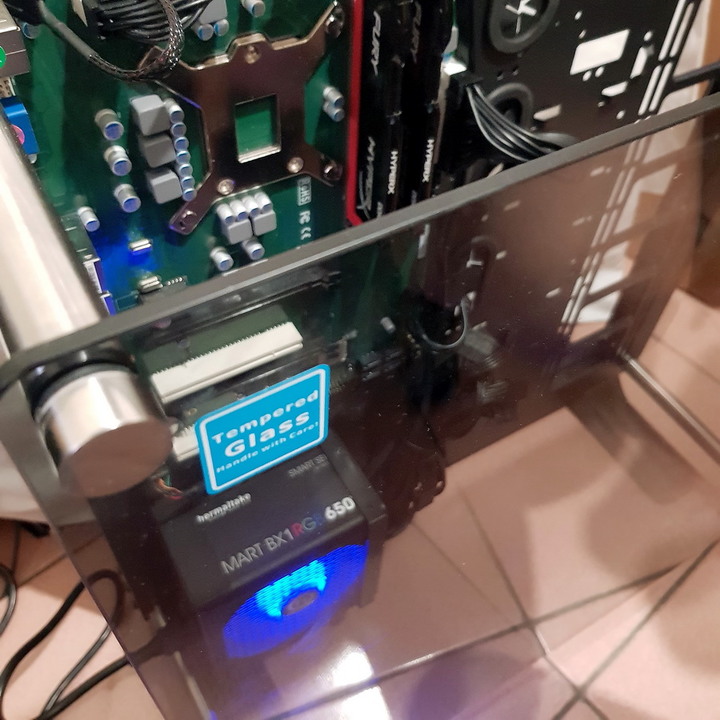

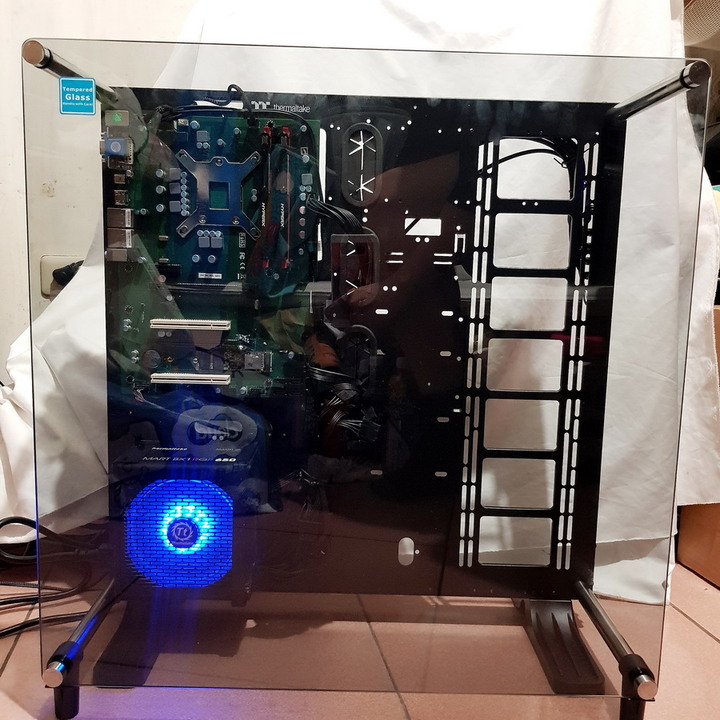

▼ 裝上強化玻璃的 曜越 Core P5 機殼 完全體,反射效果真的明顯,拍照都要先把衣服穿好。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


▼ 強化玻璃的厚度為 5mm,說實話在拿的時候還是怕怕的,但是裝上去真的很美又很有成就感。
無限創意的散熱空間!元得電子 CPU反向革命 主機板!


【完裝完成影片連結】



元得電子 官方網站
https://www.enctec.com.tw/

元得電子 Facebook粉絲專頁
https://www.facebook.com/Rev%E4%B8%BB%E6%A9%9F%E6%9D%BF-108033177711861/

元得電子 YouTube 頻道
https://www.youtube.com/channel/UCaYUaEM1LOIMoiZkitZeDog



【心得】
說實話!很久沒有組裝電腦組得那麼累,除了開放式機殼又大又重的影響外,反向革命主機板及特製巨型熱管散熱片 這個組合,確實是很顛覆,組裝完成之後又覺得超有成就感。
CPU反向 確實讓整台主機正面清爽超多,除了理清灰塵方便外,需要 更換零組件 時,再也不用像以前用較大的CPU散熱器會擋住,還要事先喬來喬去,而且機殼內的空氣流通較順暢,不容易產生積熱。
還是希望官方主機板能附上 CMOS電池,不然大多數人打開應該都會傻眼,然後 BIOS 希望能有 中文語系 可以選擇。
打開官方網站,可以看到的產品太少,至少可列出幾個市面上可安裝 ENCTEC REV. Q270主機板 加上安裝 特製巨型熱管散熱片 的機殼,甚至可以列出可支援市面上哪些 塔型散熱器。(讓我的悲劇不要再發生)
程蝶依 wrote:
電腦已死這個口號喊了很多年,結果電腦非但沒死,現在還愈來愈有看頭



PC 市場 2020 年是因疫情復活

不然之前已經每年連續縮小好幾年了
終於出了阿~
接下來就是在顯卡上裝CPU了!
滿有趣的設計~不過很挑機殼!
這樣前面就可以很順的把PCI-E曹轉90度變成直插顯卡~
程蝶依 wrote:
 【前言】電腦已死這(恕刪)


為什麼CPU反向了,卻還是只有在CPU裝巨大散熱器的解決方案呢。
反向最好用的,應該是在巨大散熱器上裝主機板才是,類似工業電腦、占美小電腦這種的方式,直接以散熱片做機殼散熱。
CPU反向又裝水冷,也沒這必要,正向就很方便裝水冷了。
反向是可以設計成更小體積利用,與被動散熱的。現在的產品也太巨大了。
有趣的設計, 希望會賺錢.
主機板溫度 80度 應該是 cpu溫度吧.
訊號抓錯?
發文有幫助 請給分....................
機箱沒水冷
熱源散不出去
積熱又降頻

這設計一定有人想過
但沒人想做
特規客群太少
這應該是最近對岸在討論的益德Q270的板子,電池拔掉是因為進出口的問題,
其實他有專用機殼,不過那價錢
小廠正面拼不過人,就出奇招搞怪宣示,作知名度也好的策略
