微星x470 gaming plus上m.2 pcie ssd的問題

CPU：AMD z5 2400g(含內顯)
MB：微星x470 gaming plus
M.2：INTEL 660P
請問，因為我有用獨顯
因為內顯關係目前PCIE跑8x
如果又上m.2 pcie ssd
那頻寬還會降嗎？
還是會搶獨顯頻寬？
謝謝

2018-09-08 9:04 #1

文章關鍵字

微星x470 SSD 問題

468分

2樓

個人積分：468分

文章編號：70036546

x16 > vga x8 >m2 760P x4 = 4條 Lanes

coafort

690分

樓主

個人積分：690分

文章編號：70038339

daishi814 wrote:
x16 ＞ vga...(恕刪)

???????????????????????????????????????

coafort

690分

樓主

個人積分：690分

文章編號：70038833

daishi814 wrote:
x16 ＞ vga...(恕刪)

請問意思是我裝了pcie的m.2會吃掉4x嗎？
顯示卡變成4x？
thx

468分

5樓

個人積分：468分

文章編號：70041850

AMD Ryzen 2000的CPU有24條PCI-E 3.0

其中16條給顯示卡，4條連接Chipset，剩下四條給SSD

所以M.2, U.2, PCI-E的PCI-E 3.0 x4必然是共用的

當你用M2 顯示卡就會降到x8 但是你還有4條是閒置的

coafort

690分

樓主

個人積分：690分

文章編號：70044351

daishi814 wrote:
AMD Ryzen...(恕刪)

因為我這棵cpu帶g，本身吃掉8，獨顯剩下八
所以上pcie的m.2室吃掉cpu剩下下的四嗎？還是獨顯會降為4?
謝謝

468分

7樓

個人積分：468分

文章編號：70045542

coafort wrote:
因為我這棵cpu帶g...(恕刪)

內顯因該沒吃到 PCI-E

這東西要測試簡單你把內顯在 BIOS 關閉看獨顯會不會變成 x16

如果沒變內顯不歸類於24條內屬於獨立

以目前來看因該不屬於24條你目前還有4條閒置

coafort

690分

樓主

個人積分：690分

文章編號：70047321

daishi814 wrote:
內顯因該沒吃到 PCI...(恕刪)

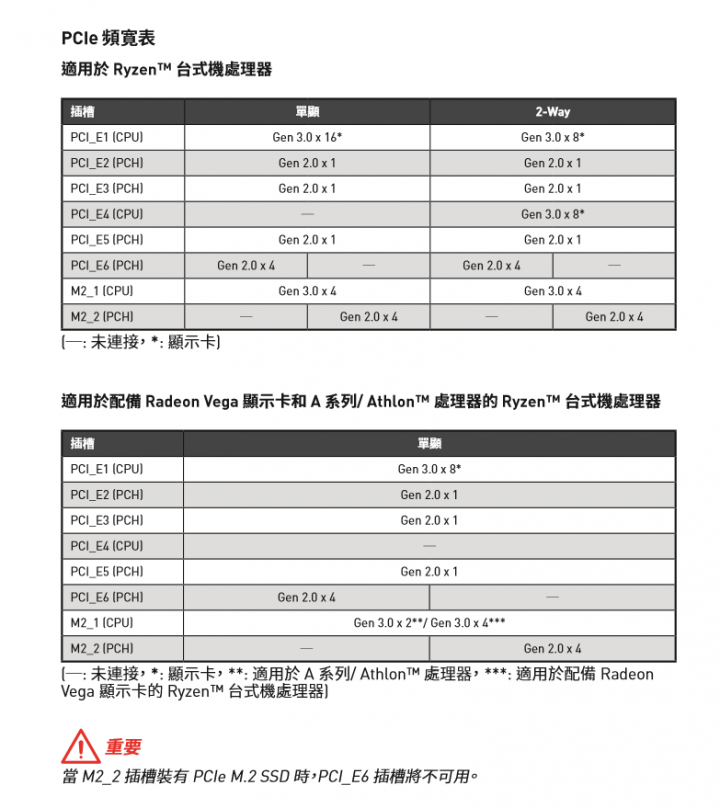

圖有寫喔
用含內顯cpu，第一pcie會變成8X

46分

9樓

個人積分：46分

文章編號：70066646

哥哥，先給你一個概念PCIE2.0是北橋提供的(先記住)，然後Ryzen的這顆CPU總共有24條Lanes。

原先GPU可以分到16條，但因為有VEGA內顯，因此實際分到的只有8條。

再來你說那剩下的8條去哪裡了呢？有4條是給M.2 Slot 1，另外4條給北橋了(這樣你有了解了嗎？)

然後他說PCIE Slot 6在你安裝M.2的SSD在Slot 2時會無法使用是因為兩個槽的線路是共用的，擇一的概念。

回到原本你問的問題，寬頻會降嗎？答案是原本就分好了，沒有降不降的問題，但如果你把PCIE 3.0 X4的SSD插入PCIE 2.0 X4的話，有很高的機率會沒辦法跑到全速。

大概是這樣:D
