Akitio T3T Adapter 雷霆 3 轉接器

● 綜觀坊間新的電腦或筆電,Thunderbolt 3 這個規格正在慢慢地醞釀發酵,但是一定也有很多人之前花費了大把的銀兩使用 Thunderbolt 1或2 的設備,

在這個過渡期,廠商當然替使用者想到了,雷霆 3 轉接器 (AKiTiO T3T) 可以讓配備有 Thunderbolt 3 新電腦的使用者,連接現有的 Thunderbolt 1&2 設備,

來看看官網標註的特色:

● 讓 Thunderbolt 3 電腦連接現有的 Thunderbolt 設備。
● 原生的 Thunderbolt 3 (USB Type-C) 連接線。
● 可連接以線材供電的 Thunderbolt 外接設備。
● 高質感、小巧和方便攜帶。
● 免外接電源 (Bus Power)。

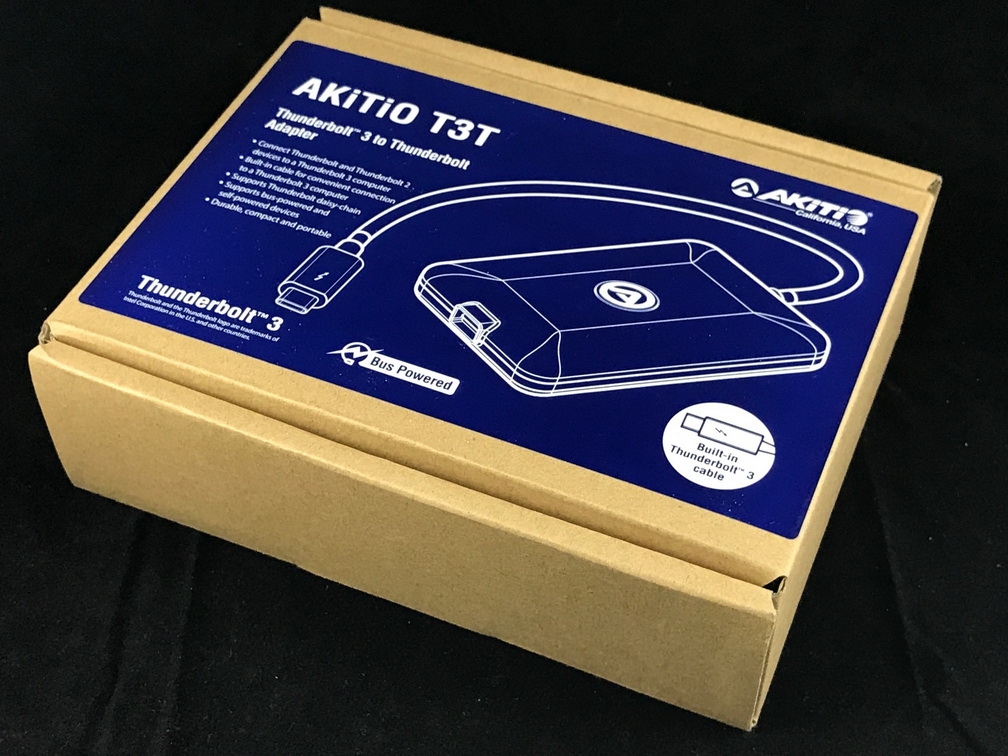

● 外包裝

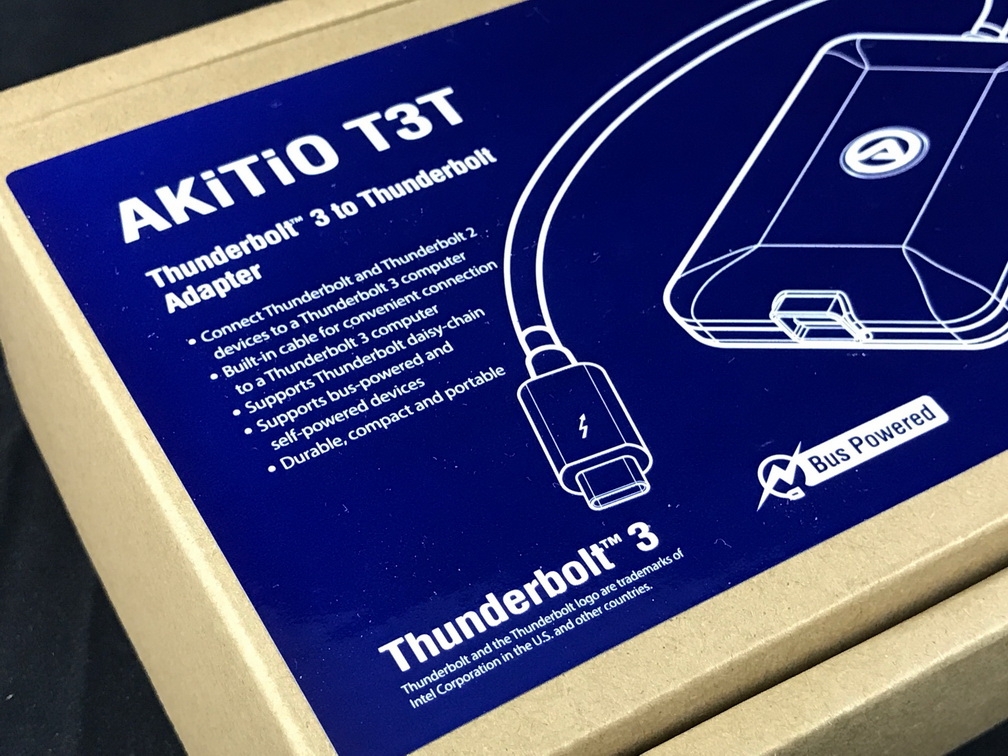

● 特色都註明在盒子上了


● 打開盒子是一貫的 Akitio 風格,但尺寸小了許多,相當可愛,雖然縮小了包裝還是不馬虎


● 建議將電腦設備的 Thunderbolt 3 驅動程式升級到最新版

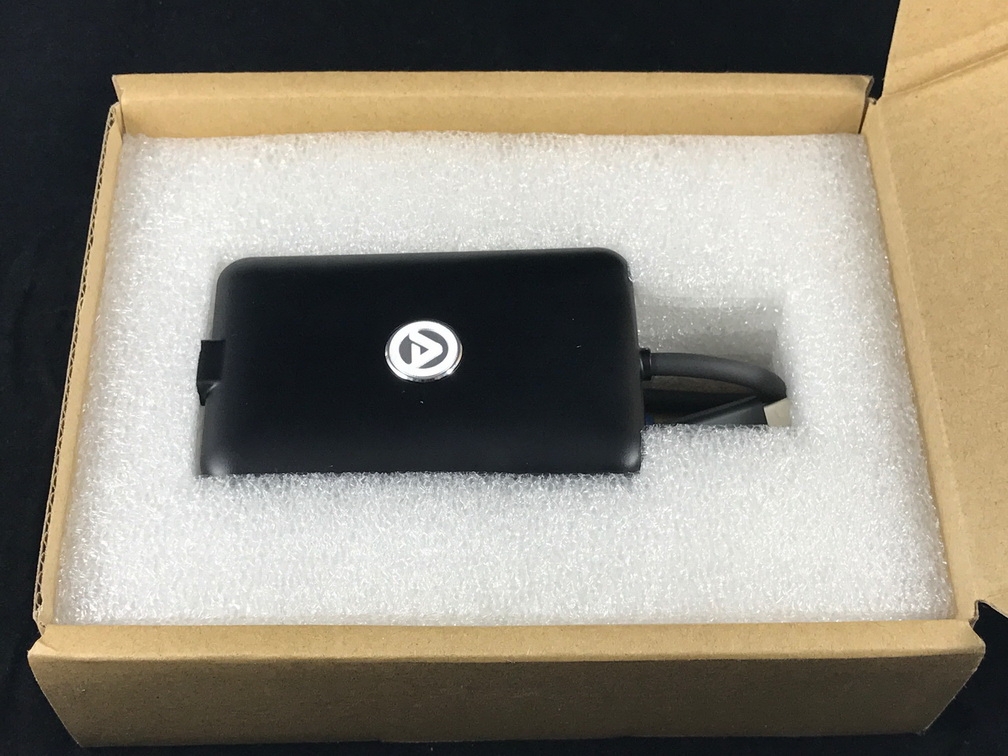

● 本體被保護得很好


● 也有固定線材的配件

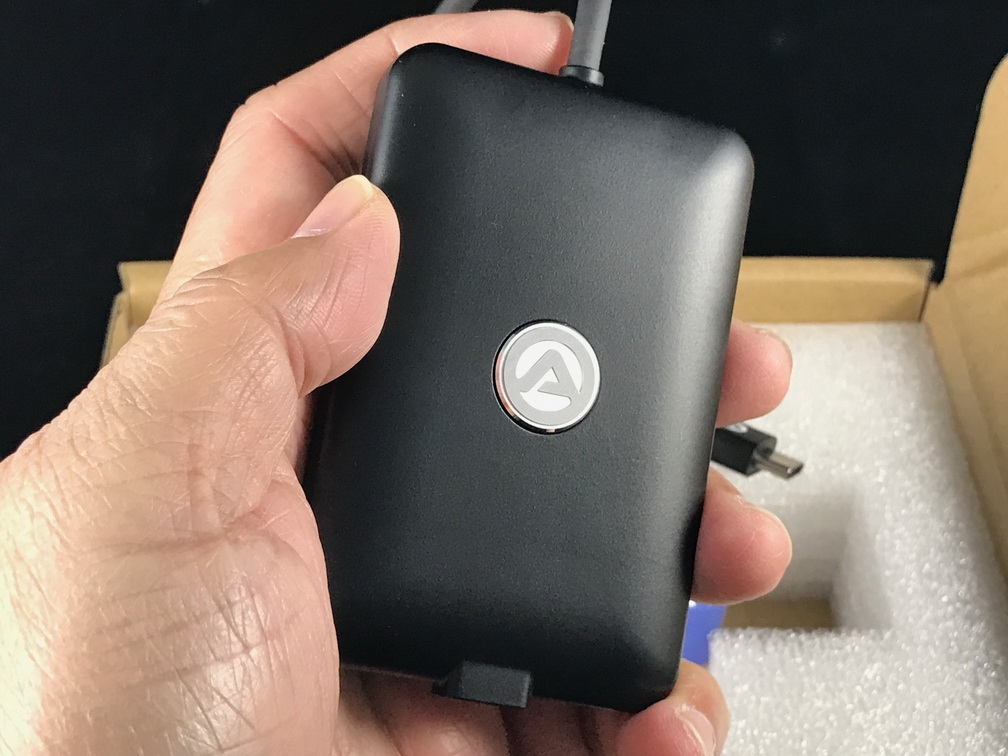

● 不到一個手掌的大小

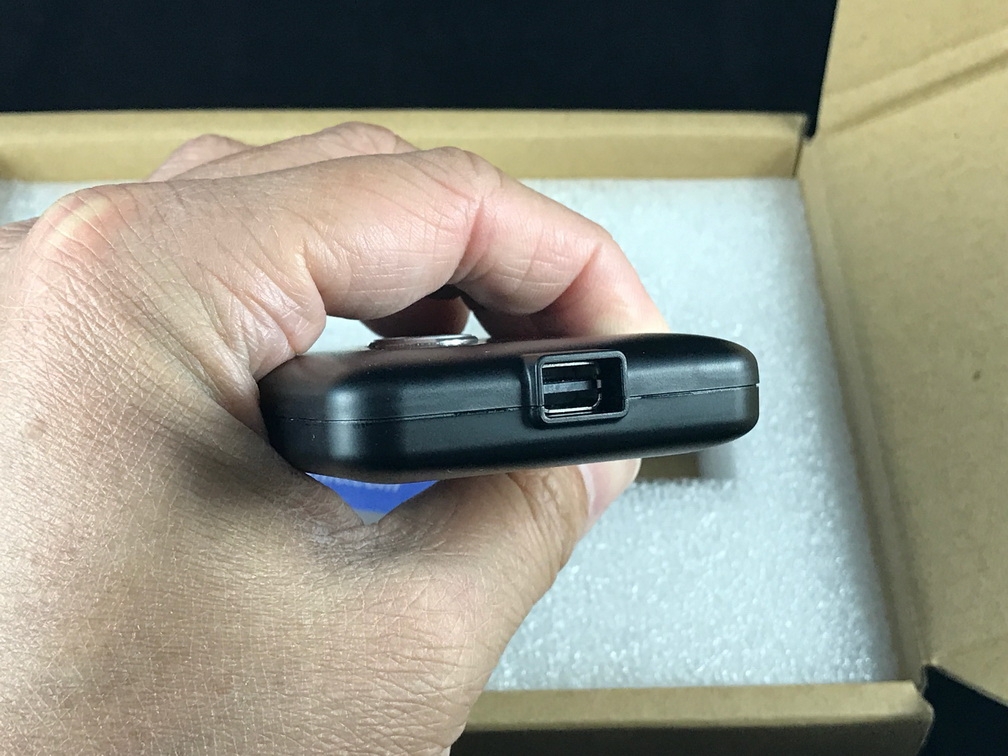

● 具有 Mini DisplayPort 介面,可以讓使用者用來連接 Thunderbolt 2 和 Thunderbolt 裝置


● 連接線的部分當然是 Thunderbolt 3 的等級

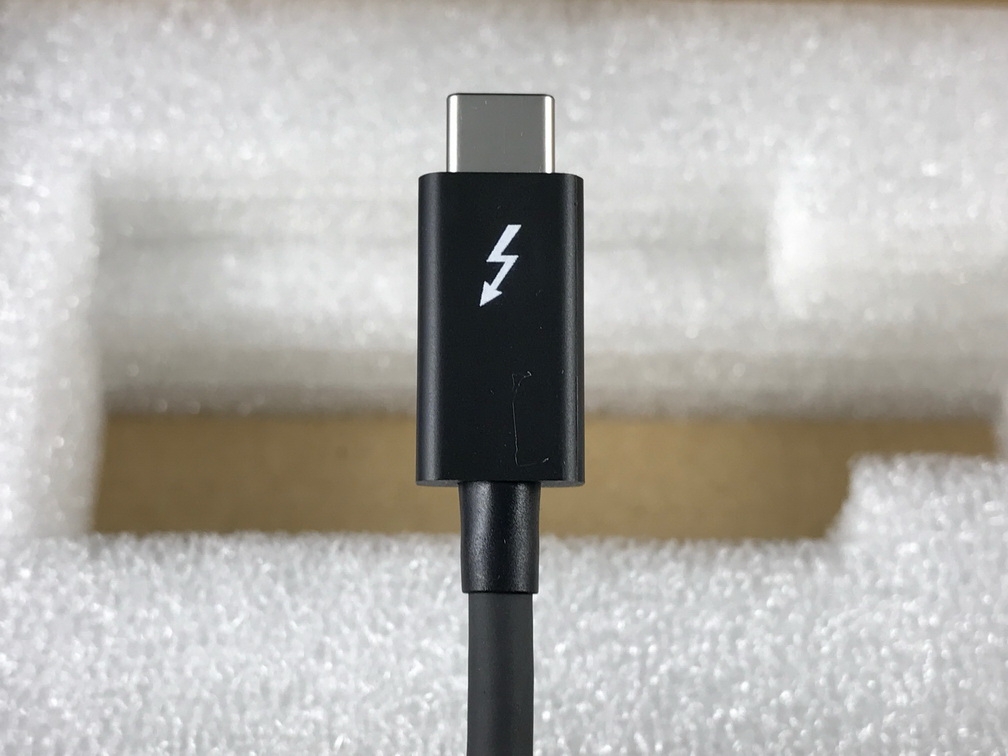

● Type-C 型接頭跟閃電標誌

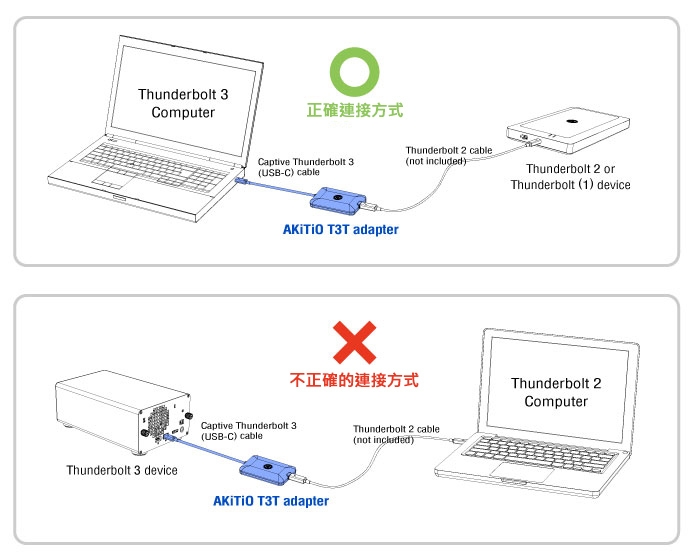

● 正確的連接方式,借用一下官網的圖片


● 這個體積加上因為可以透過連接電腦後所提供的電源運行,不用再外接電源,所以攜帶上蠻方便的



[測試]

● 開箱文當然不能光說不練,馬上找一台 Thunderbolt 2 的設備來串接比較看看

這次拿到的這台機器是在2015年發售的 AKiTiO Thunder2 Duo Pro

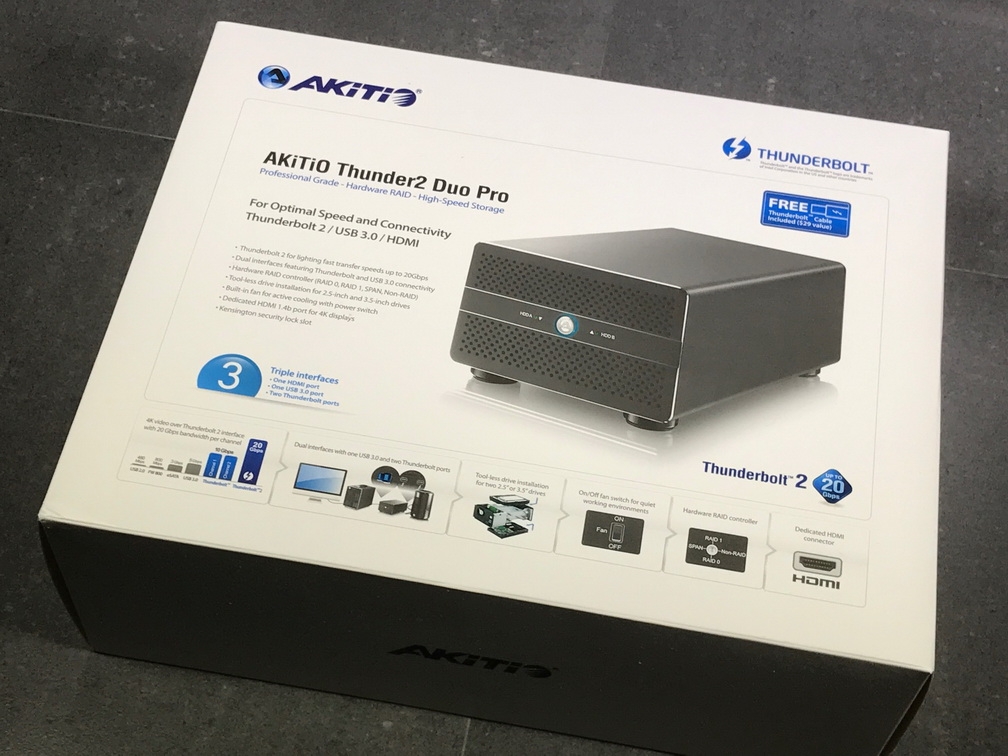

● 盒裝上其實已經標註了許多特色,但還是來看看官網的說明


特色

Thunderbolt2 雙向 20Gbps 極速傳輸介面,是影音工作者不可或缺的傳輸介面。
具有 USB 3.0 與 Thunderbolt2 雙連接介面。
硬體架構的磁碟陣列系統。(Raid 0 / Raid 1 / SPAN / Non-Raid)
免工具即可完成拆、裝,快速安裝硬碟。
HDMI 1.4b 連接埠,可支援4K螢幕。
耐用、堅固。
內置風扇主動式散熱,並有手動關、開風扇的設計。
裝置安全鎖孔。

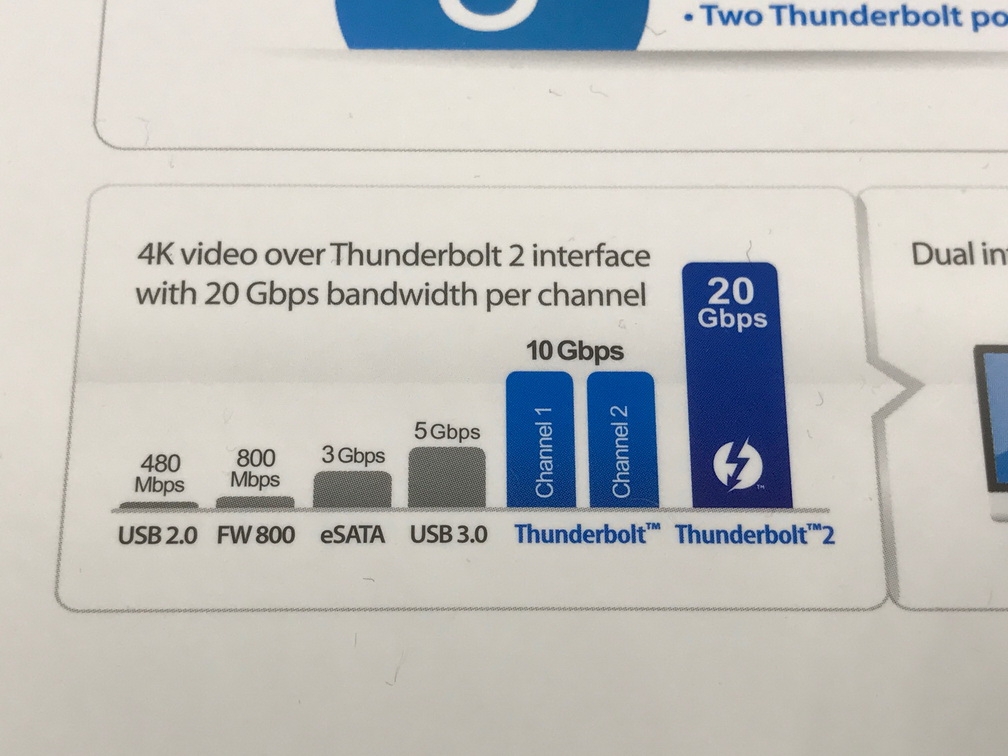

● Thunderbolt 2 的速度可以達到 20Gbps,科技的演進從這樣來看也是挺快速的

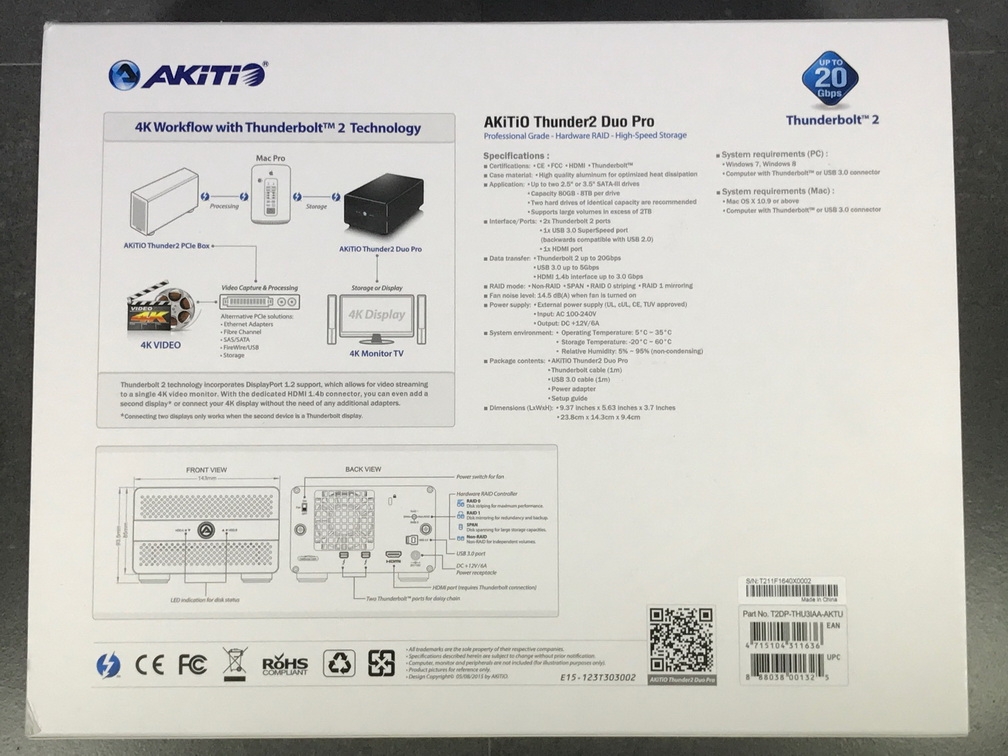

● 盒裝背面的詳細規格

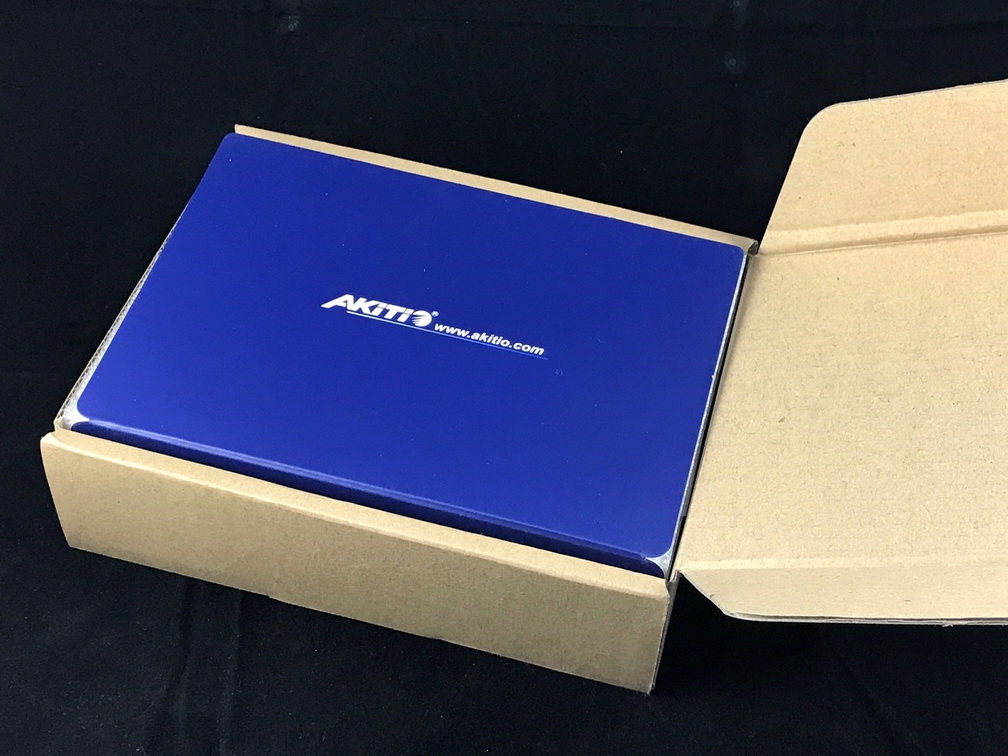

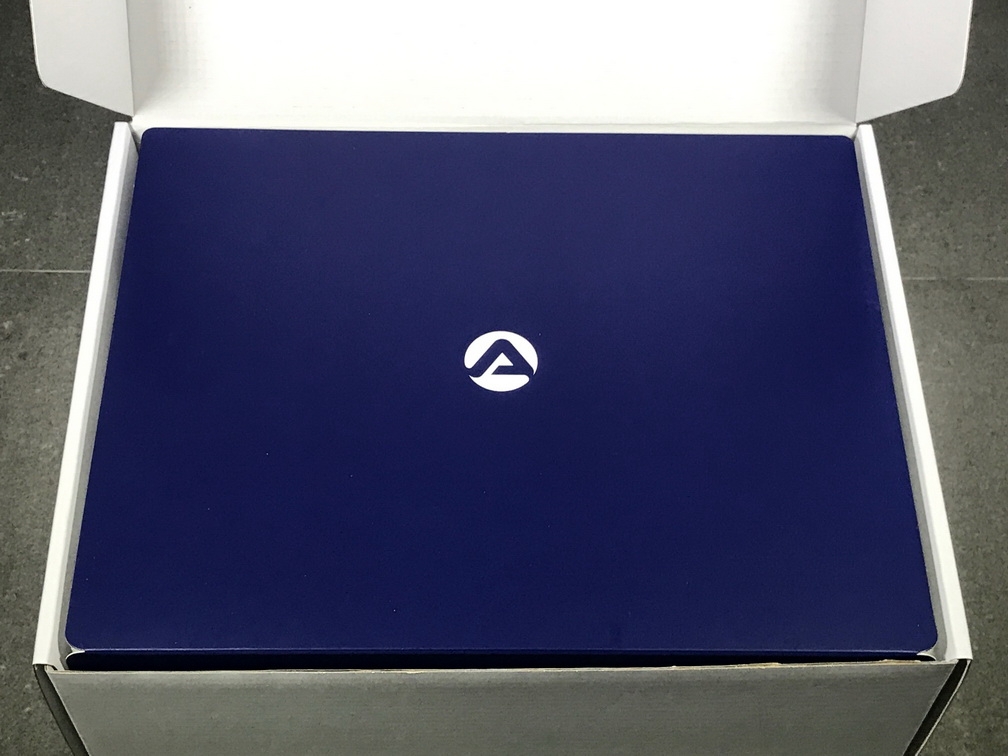

● 打開盒子之後是一貫有質感的配色方式

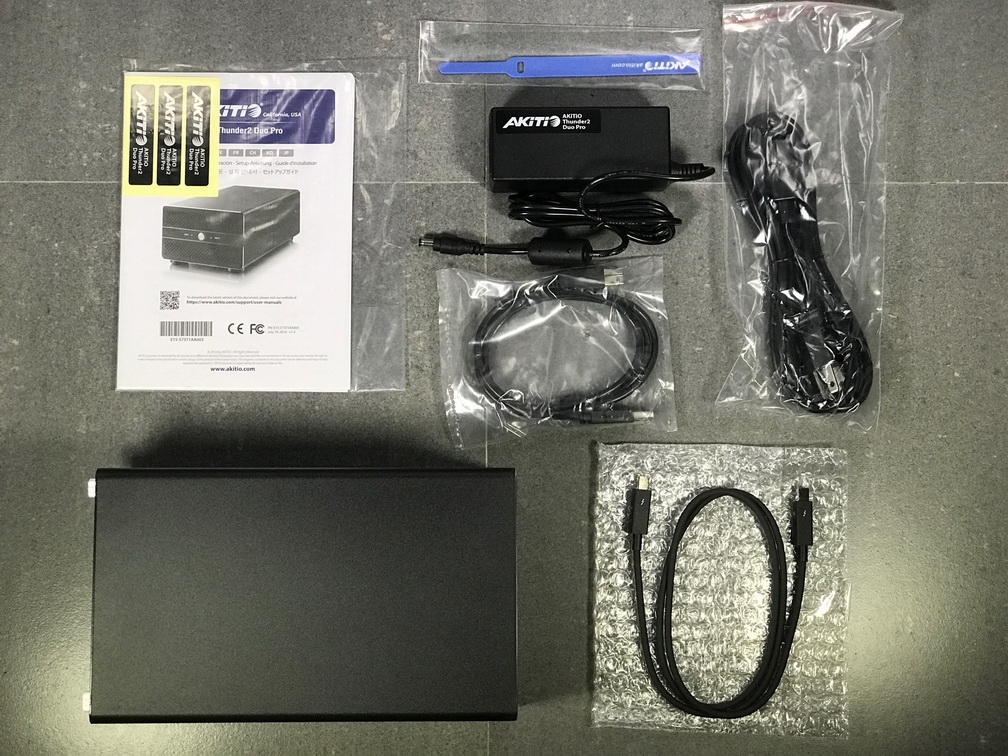

● 所有配件如下圖,右上電源線跟變壓器,中間 USB A to B 線,右下 TB2 線材,左上說明書,左下是本體

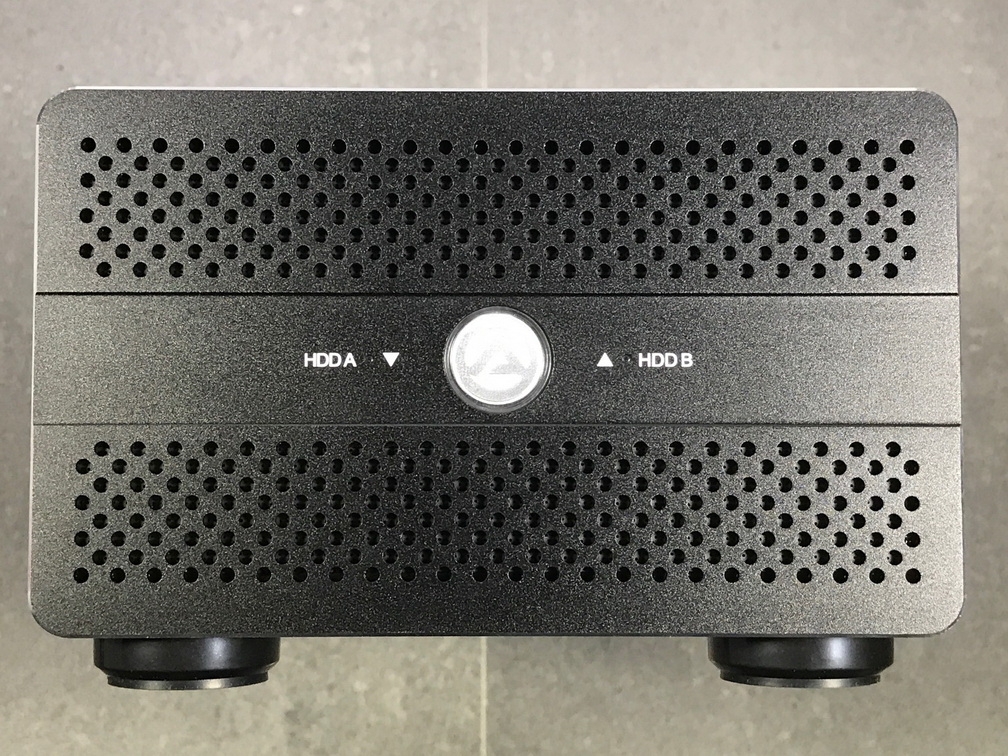

● 主機正面,簡單俐落還有散熱孔

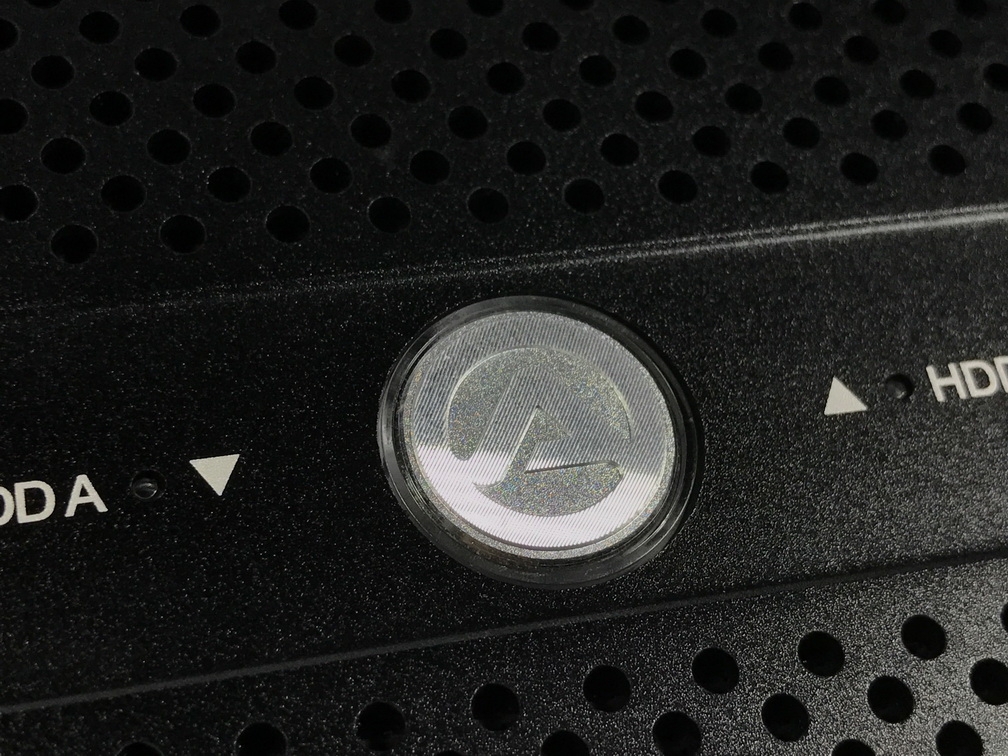

● LOGO 的細節

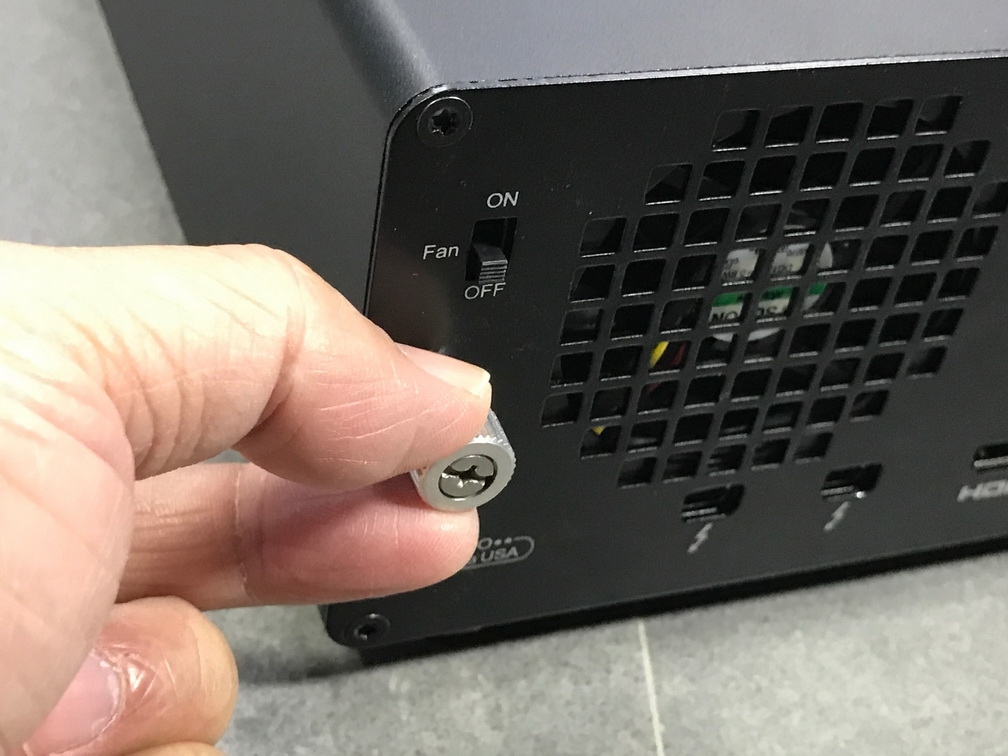

● 準備開始拆卸,後方的螺絲不用工具也可以鬆開

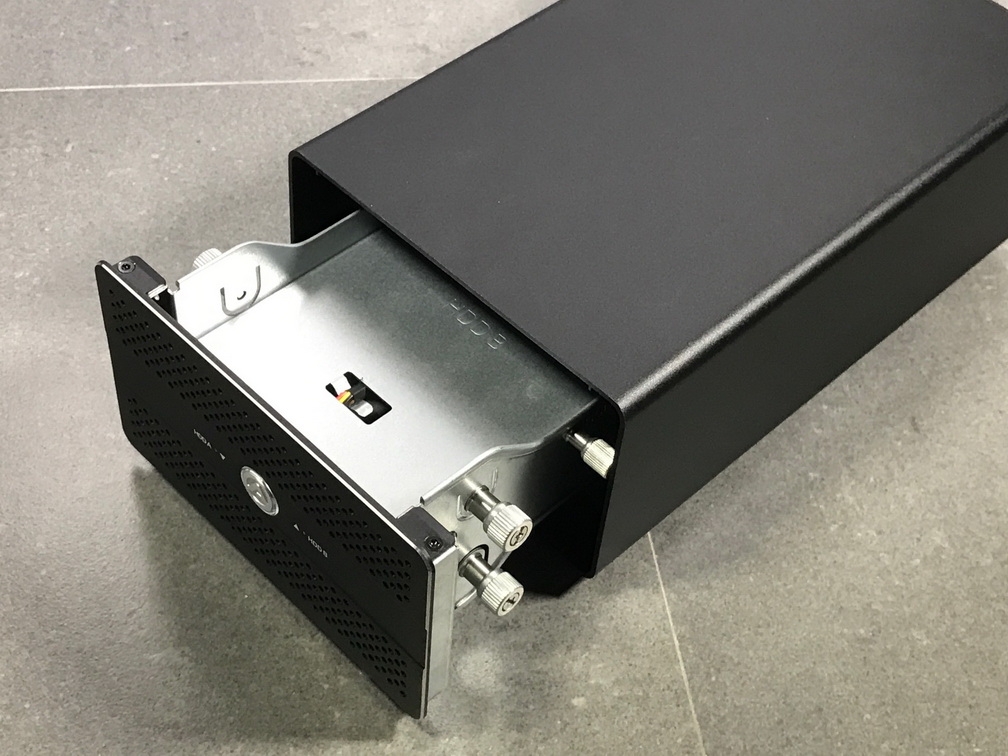

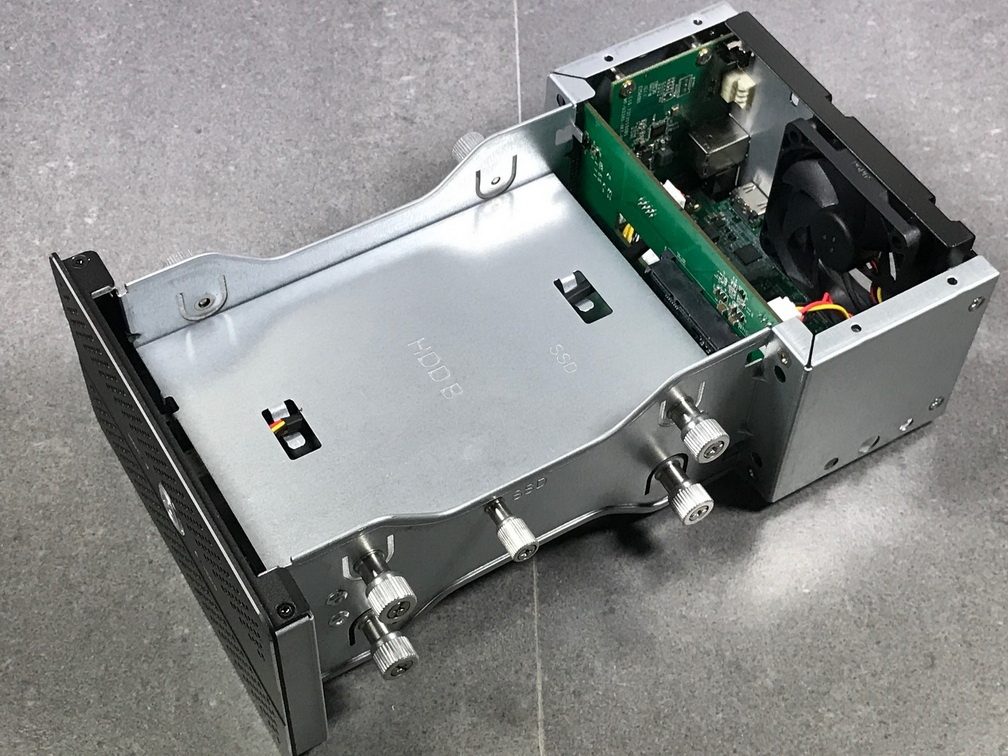

● 鬆開螺絲之後,把內部向前推


● 分成上下兩槽置放硬碟

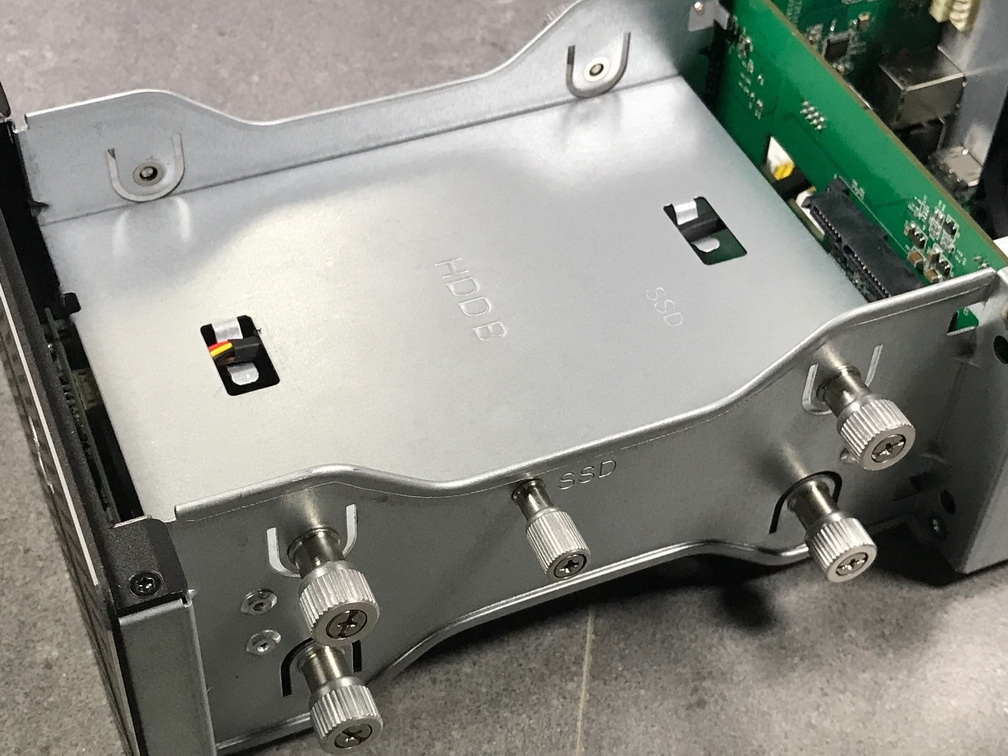

● 從側面看有四顆免工具螺絲

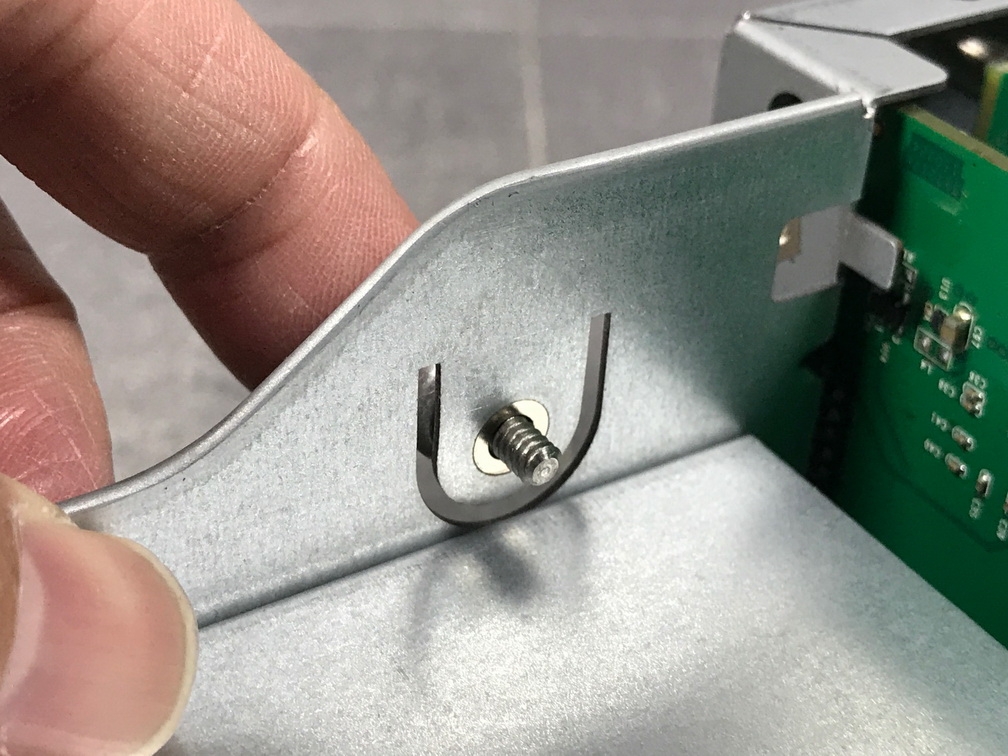

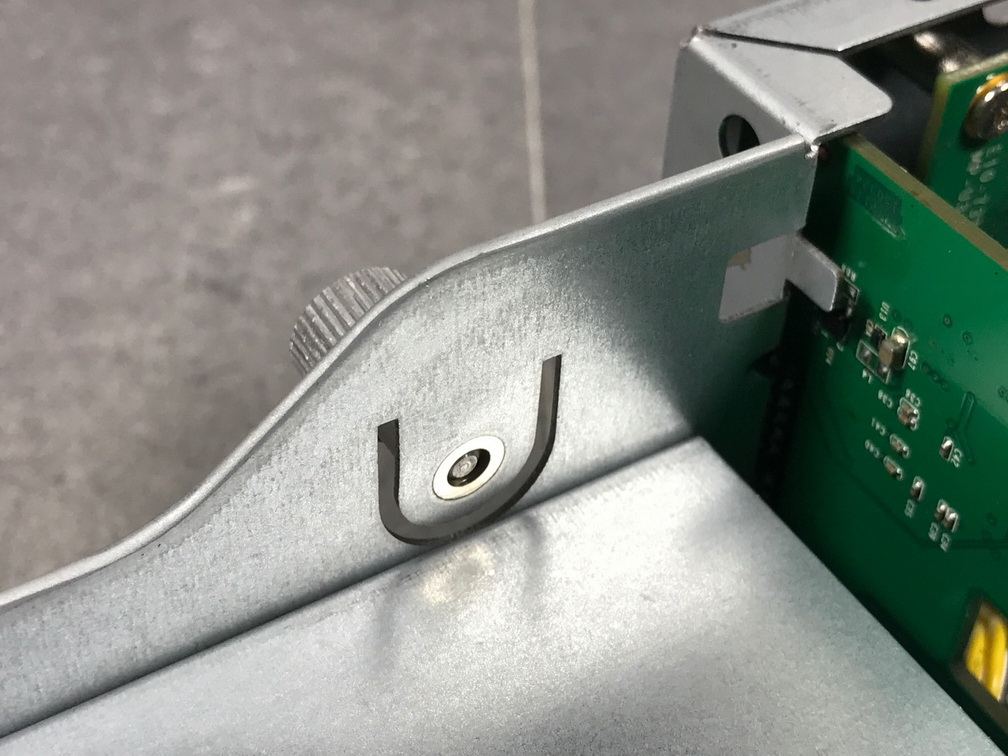

● 螺絲有彈性就不用工具了



● 裝好硬碟之後鎖上去就好了

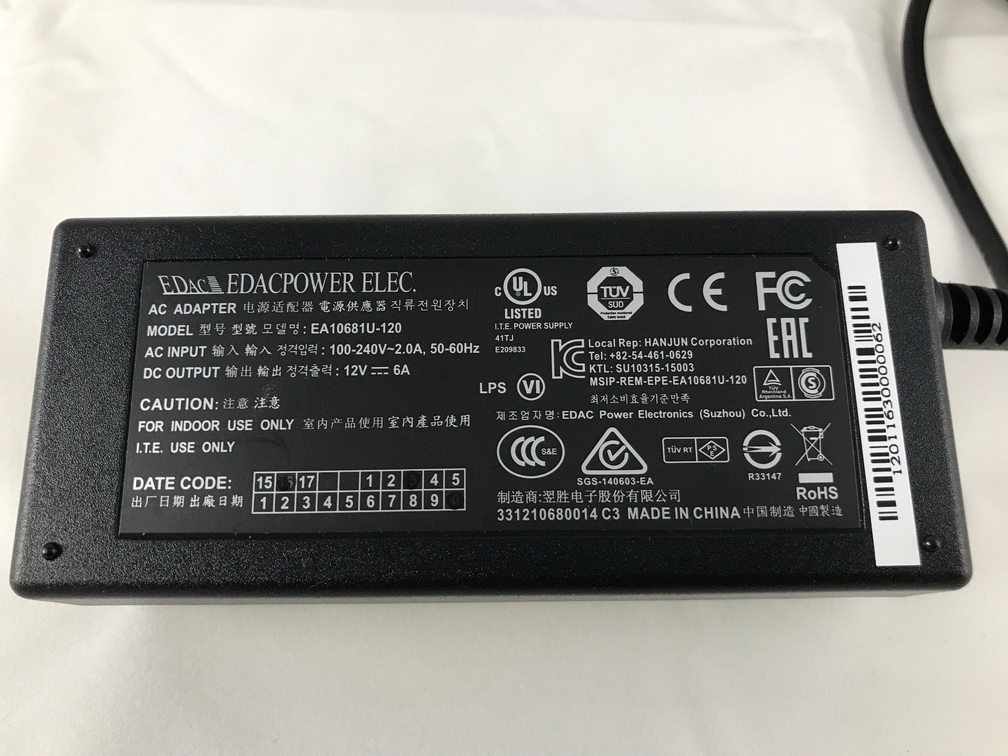

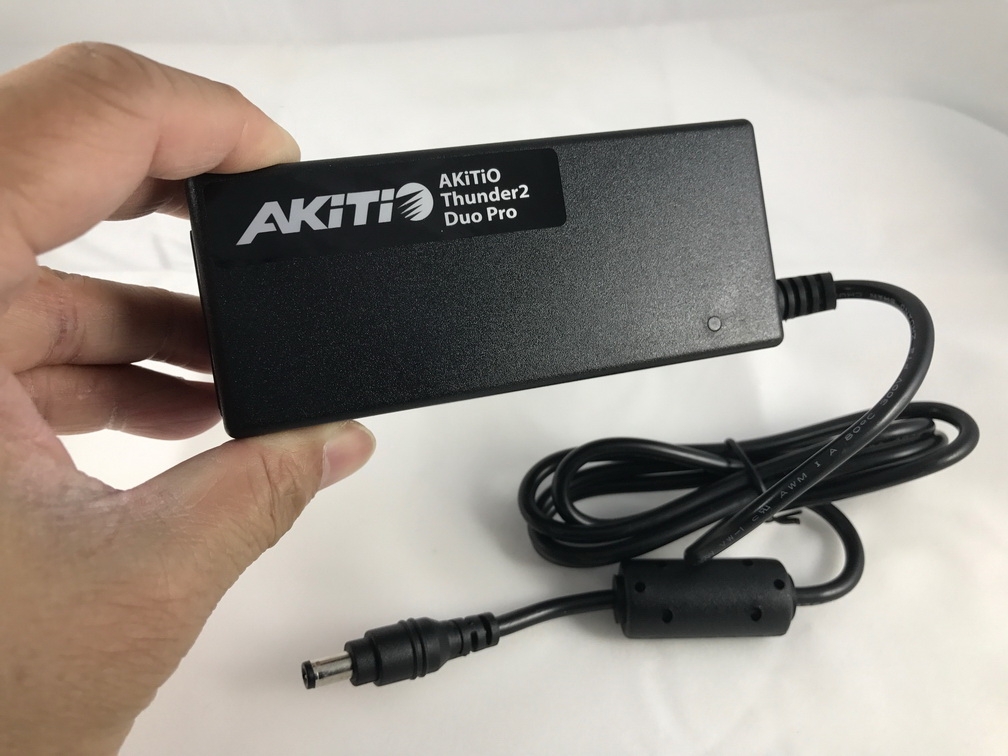

● 變壓器,12V/6A輸出

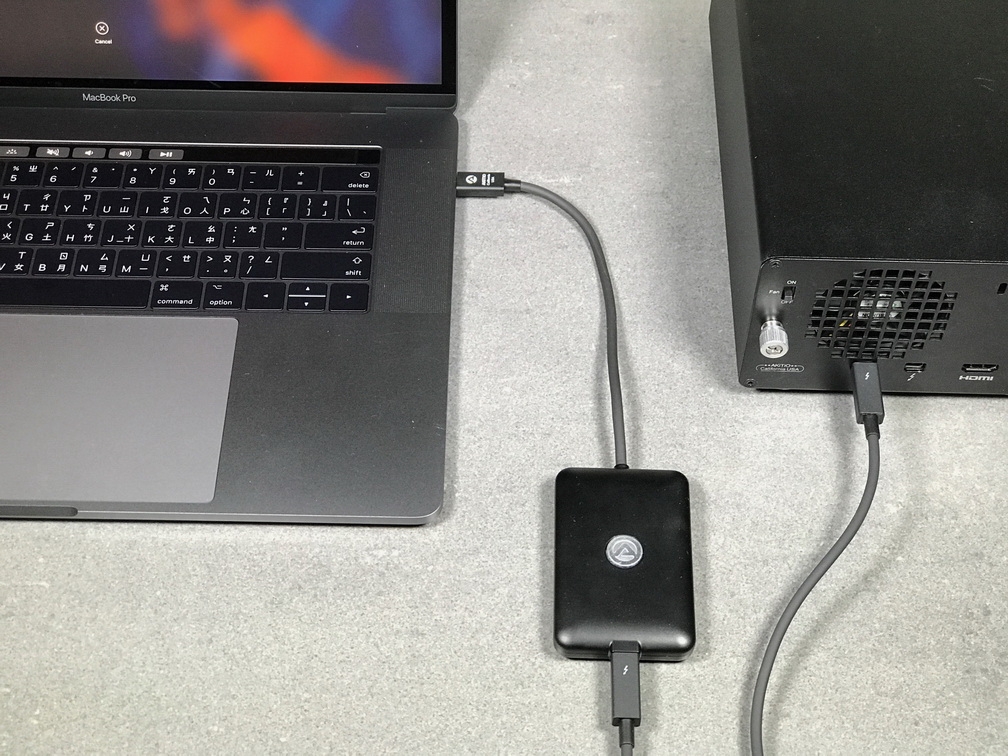

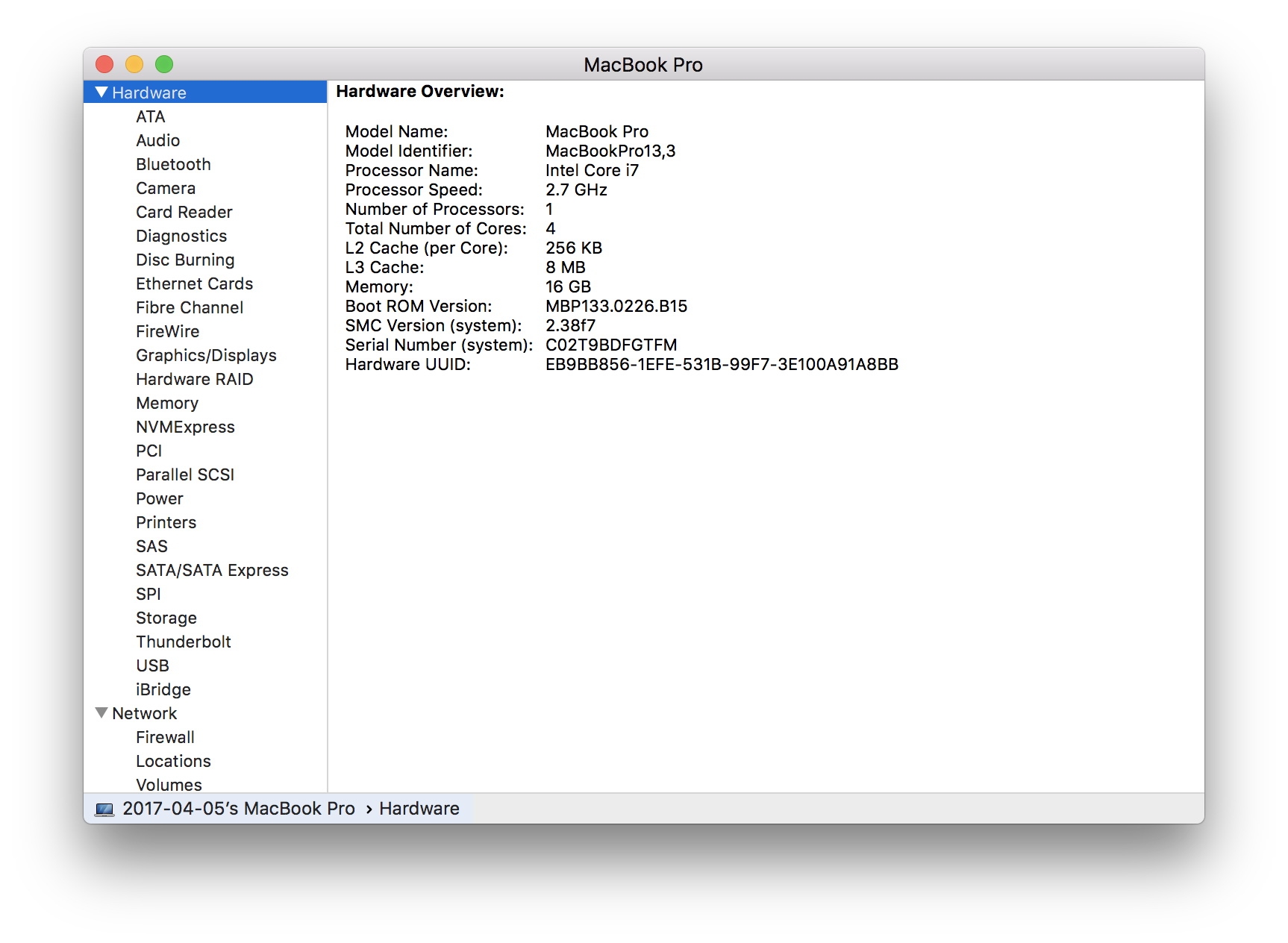

● 連結示意圖,從 AKiTiO Thunder2 Duo Pro 接出一條 TB2 的線,連接到今天的主角 AKiTiO T3T,再接到最新款的 MacBookPro

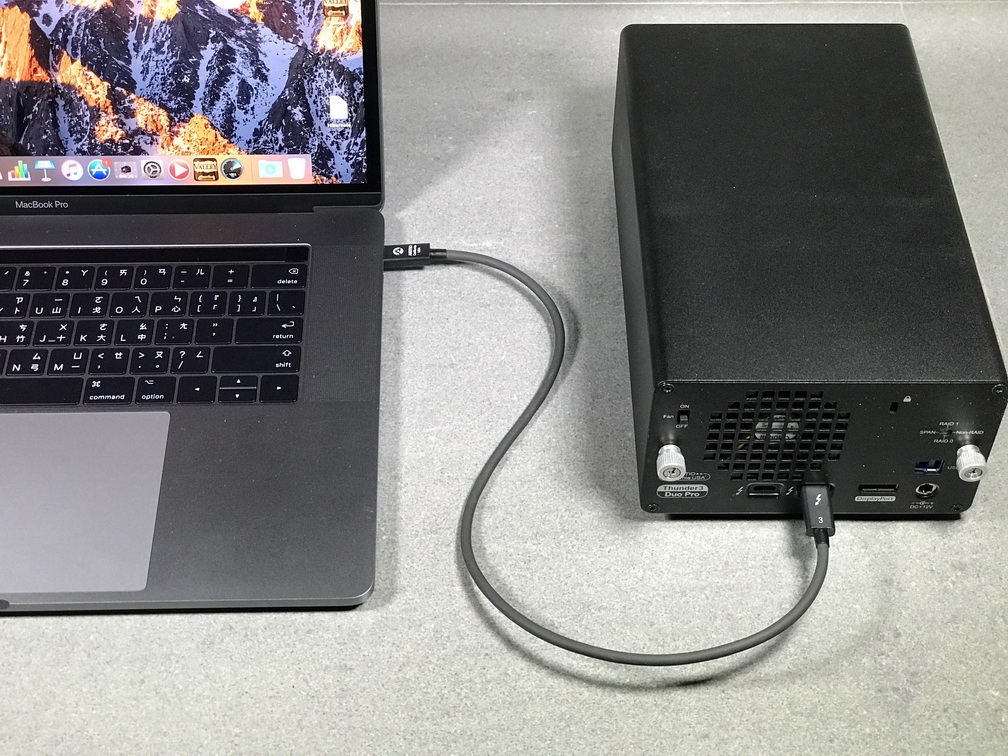

既然要看效能,就同時跟 AKiTiO Thunder3 Duo Pro 比對一下

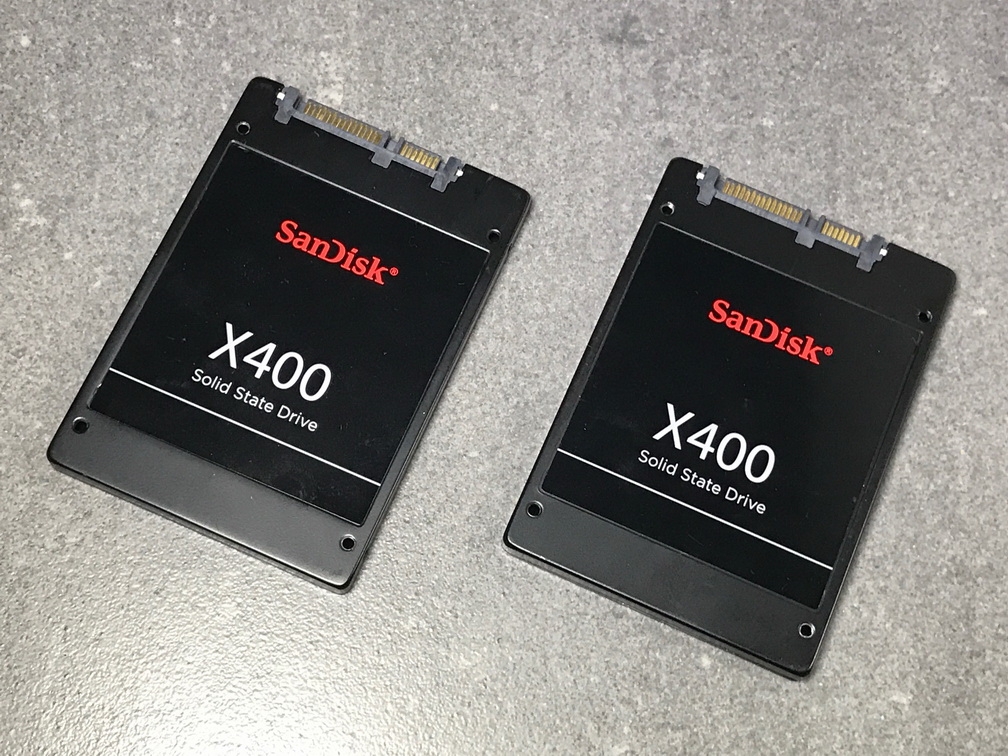

● 測試是使用兩顆 SanDisk SSD X400 1TB 的版本



● AKiTiO Thunder3 Duo Pro 在現階段因為 TB3 跟蘋果作業系統相容性的問題 (之前在 Thunderbolt3 顯示卡轉接盒也有遇到這個問題),所以需要用特別的方法來連接

Mac 作業系統建議更新到 10.12.4 macOS Sierra ( 2017/4/17 )

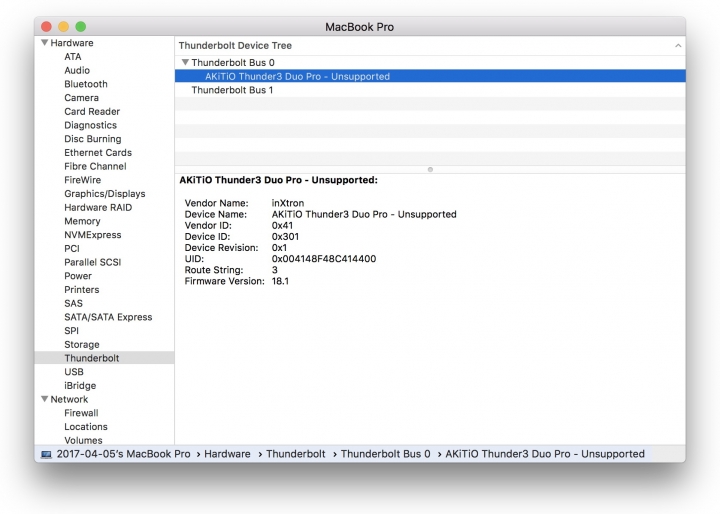

● 直接接上TB3 的話,系統會顯示 Unsupported 不支援,所以要用非官方的方法修改

在此先聲明要做好備份,本人不負任何資料上損失的責任


● 教學:

請參考 這個網址

此篇為 AKiTiO Node 的教學,但其實大同小異,這邊列出幾個重點

>首先要更改系統資訊, 關閉System Integrity Protection

>下載這個網址的程式之後解壓縮 https://github.com/KhaosT/tb3-enabler

>由終端機輸入指令 chmod +x tb3-enabler.py

          sudo tb3-enabler.py apply

● 不支援字樣已經消失

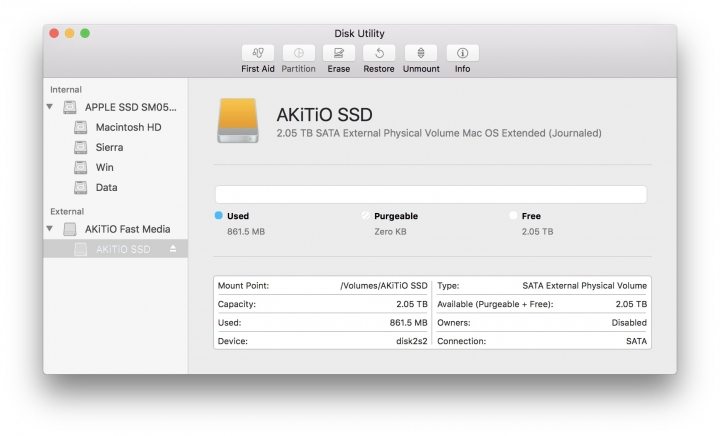

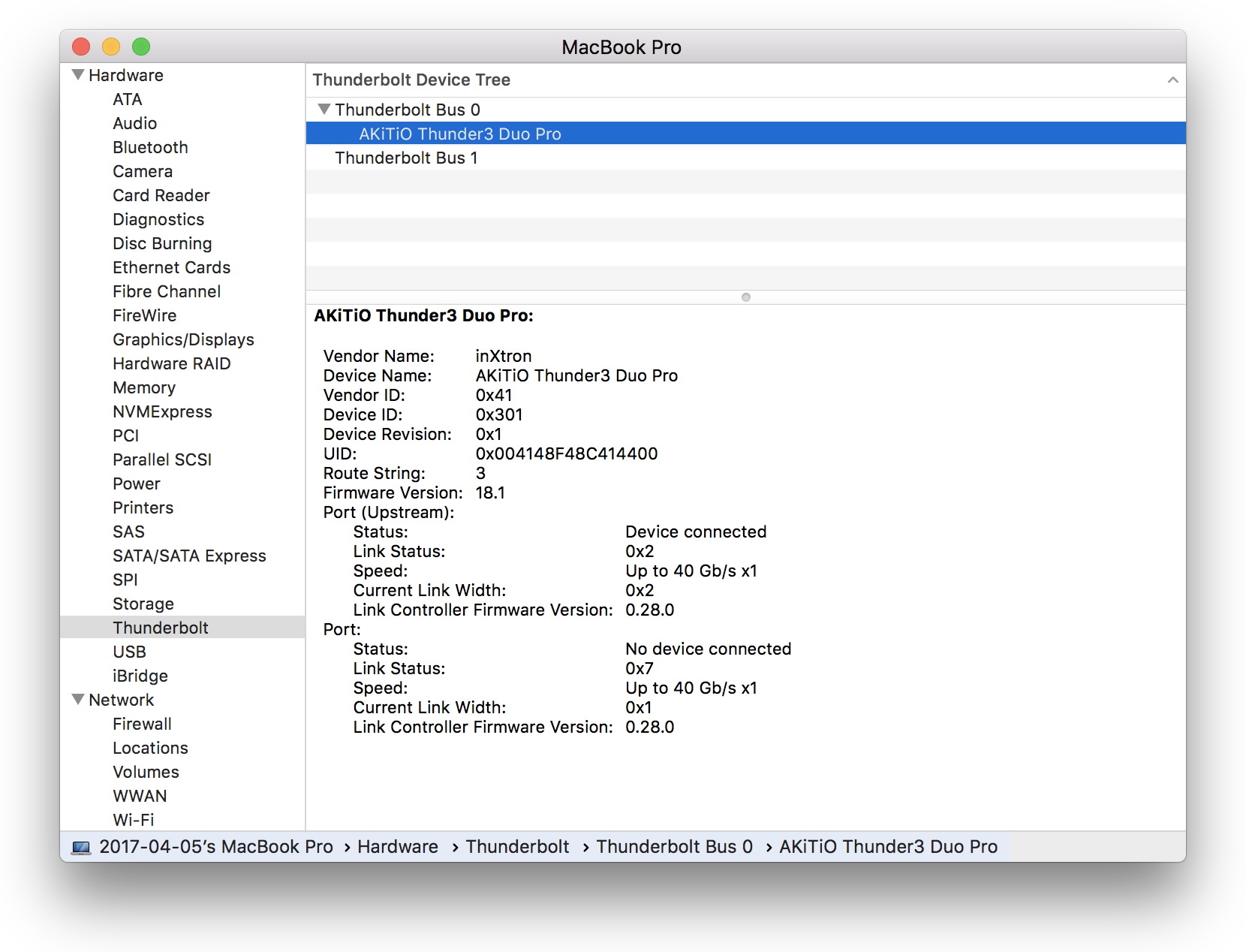

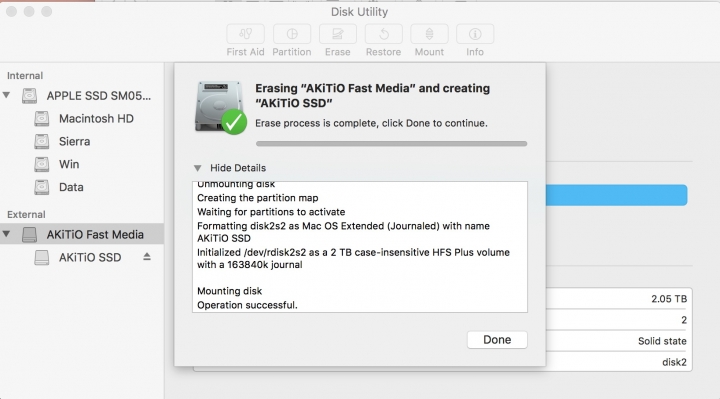

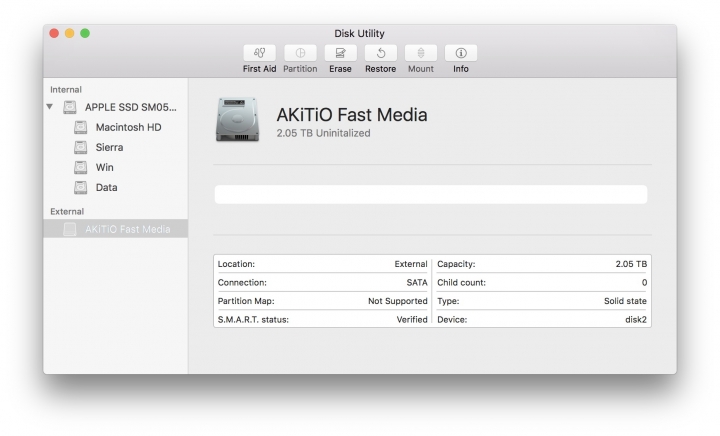

● 成功抓到 SSD

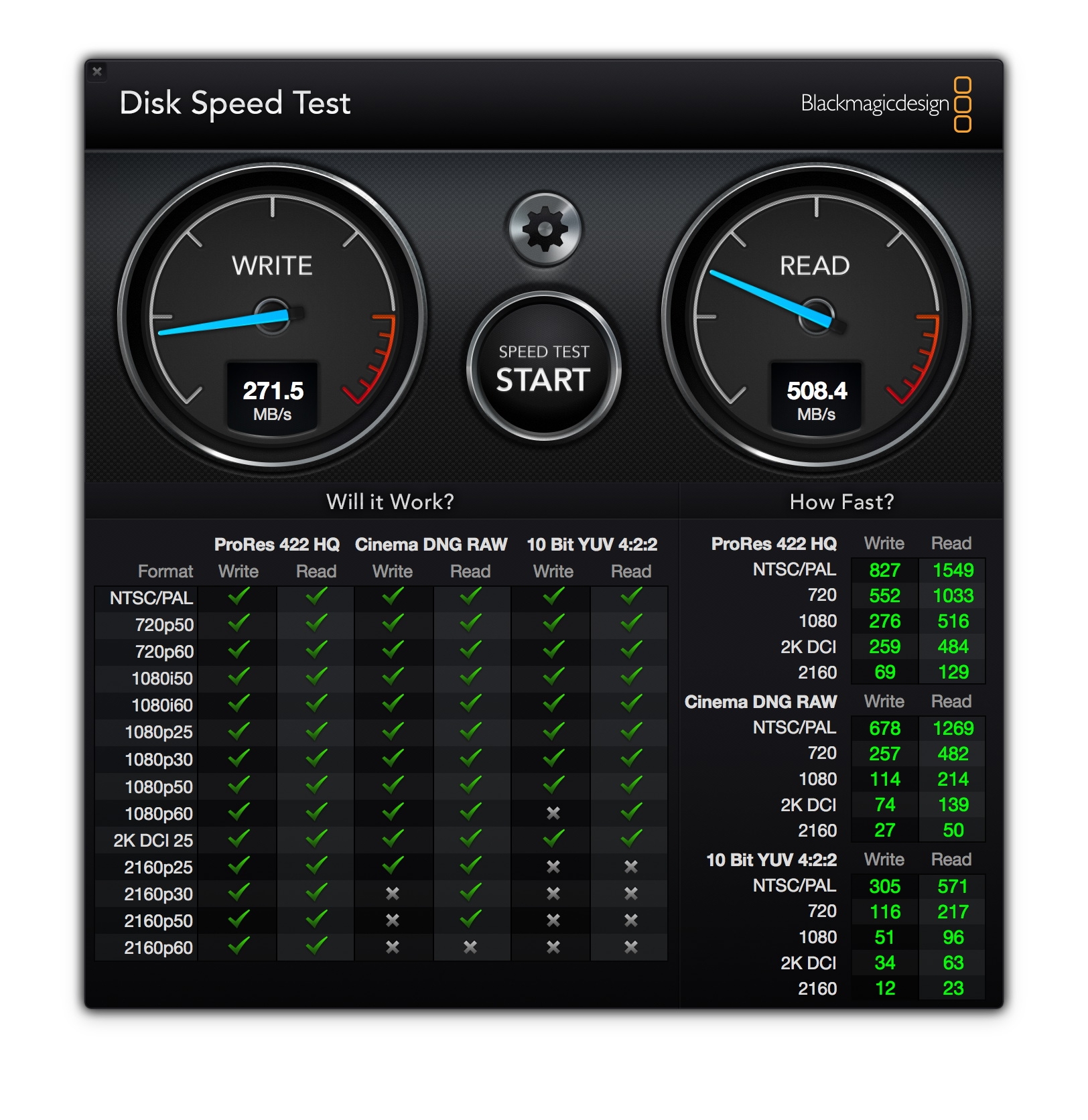

● 接下來以 Disk Speed Test 測速,AKiTiO Thunder3 Duo Pro,Raid 1 可以達到寫入 271MB/s,讀取 508MB/s

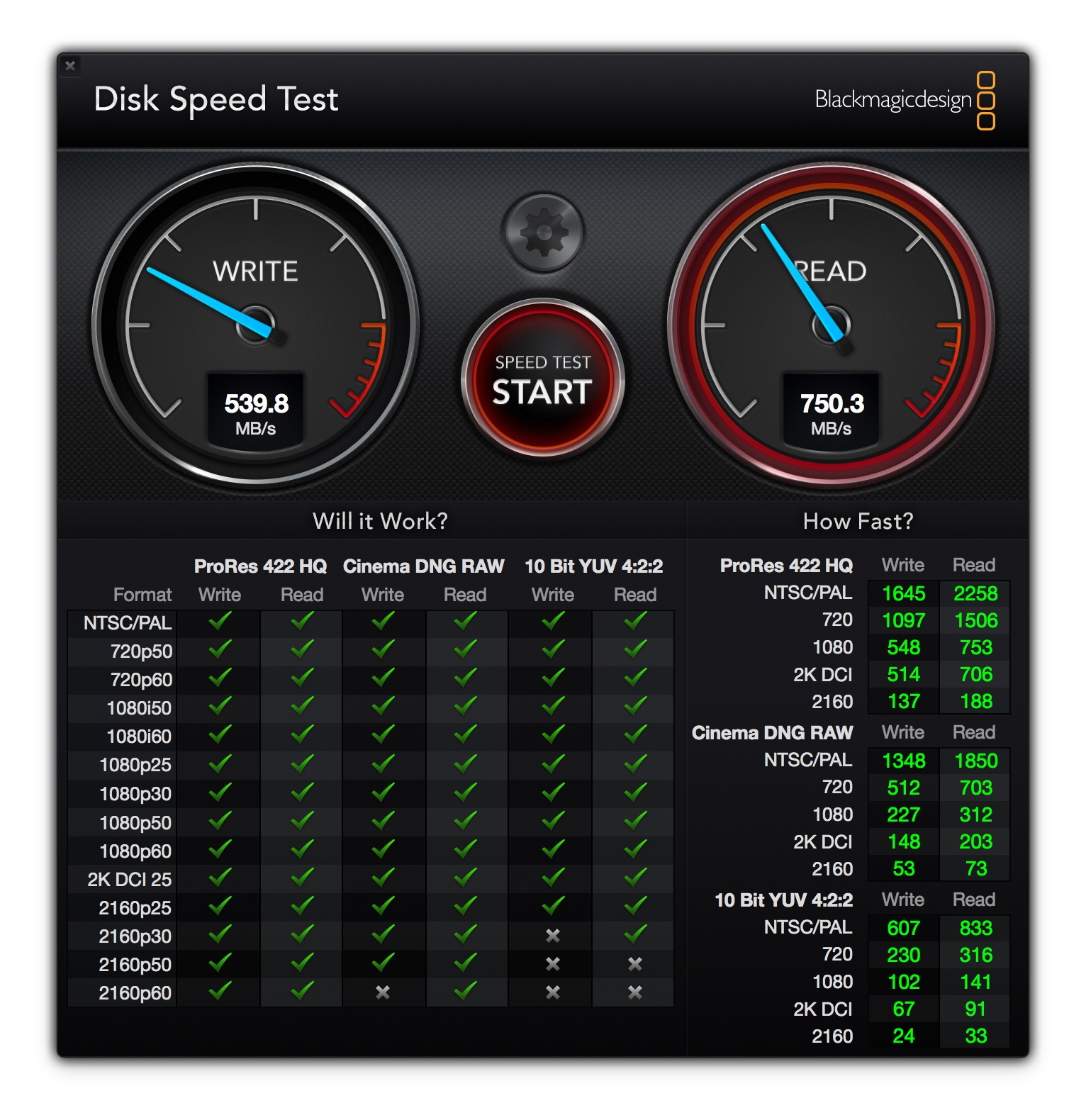

● 而 AKiTiO Thunder3 Duo Pro,Raid 0 可以達到寫入約 540MB/s,讀取 750MB/s 的好成績

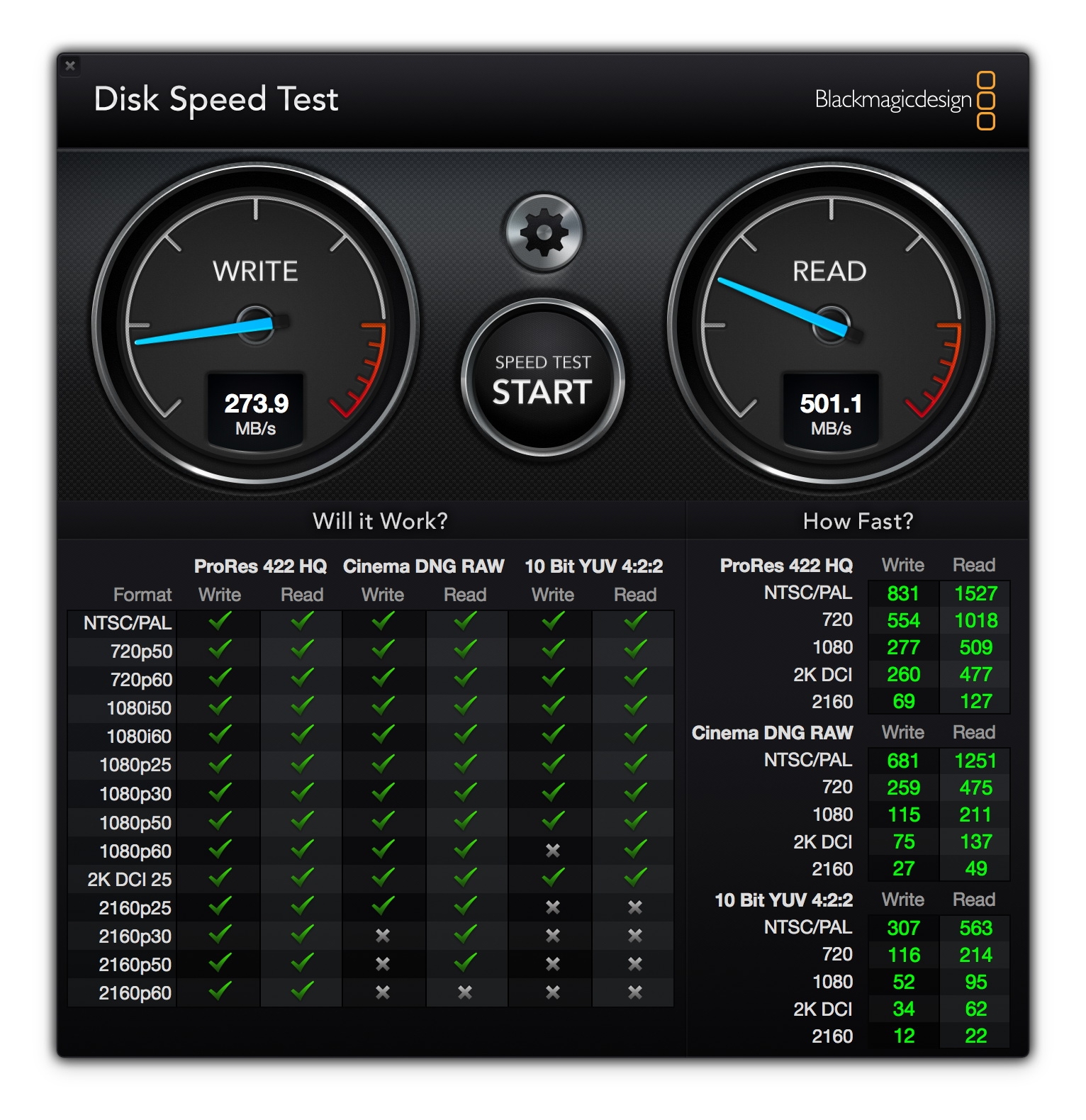

● 以T3T Adapter 接上 AKiTiO Thunder2 Duo Pro,Raid 1 可以達到寫入 274MB/s,讀取 501MB/s

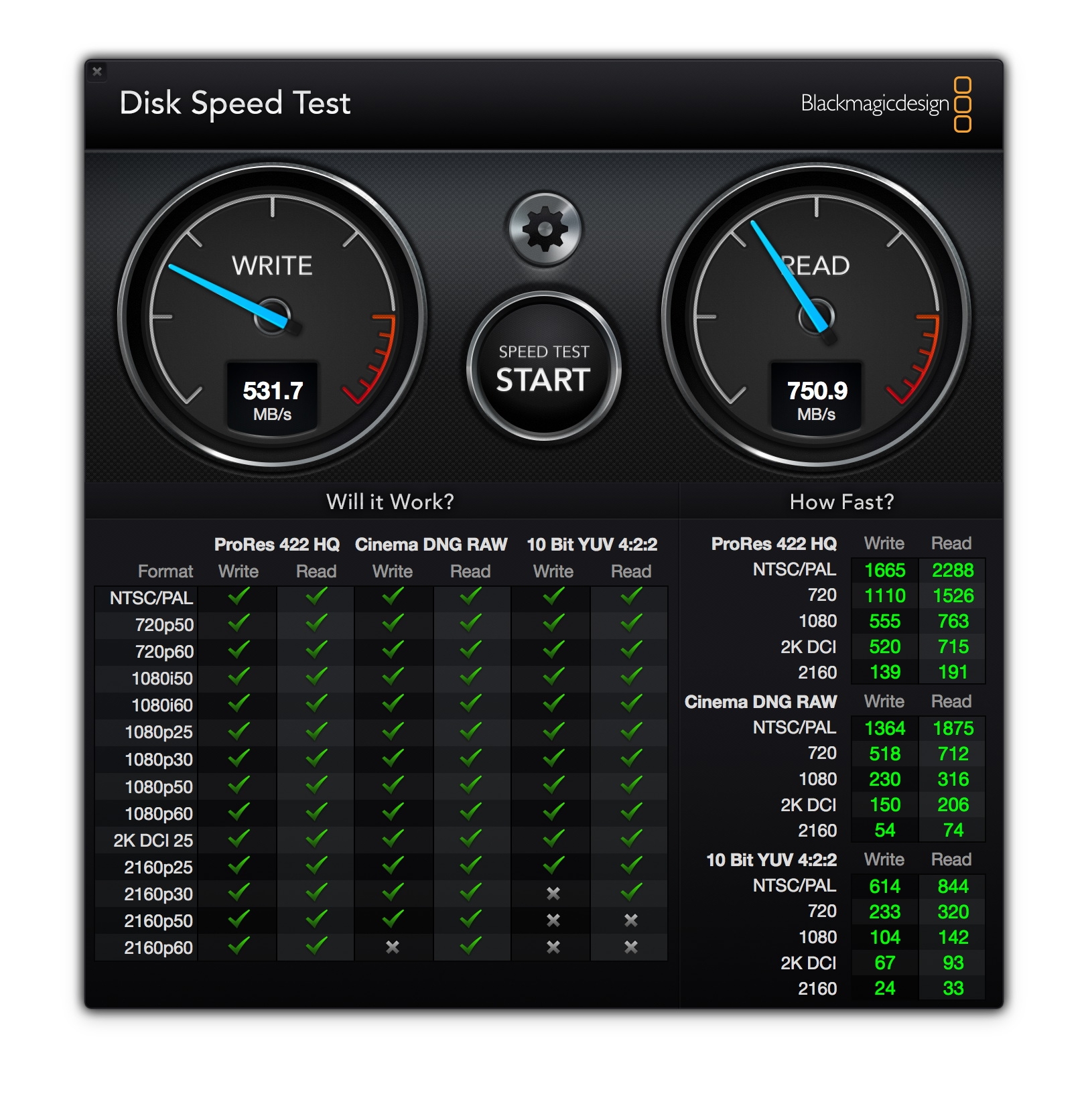

● 以T3T Adapter 接上 AKiTiO Thunder2 Duo Pro,Raid 0 可以達到寫入 531MB/s,讀取 750MB/s


--------------------------------
● 接下來我們再測試 4Bay 的 Thunder 2 Quad 雷霆戰艦,官網標示的特色如下:
特色

Thunderbolt 2 雙向 20Gbps 極速傳輸介面,是影音工作者不可或缺的傳輸介面。
配置了兩個 Thunderbolt 2 連接孔,支援資料傳輸與顯示器連接。
可拆卸硬碟托盤,方便硬碟或 SSD 安裝與更換。
內建低轉速風扇(1900RPM),在降低風扇噪音的同時可以有效降低高速傳輸所帶來的熱量。
高質感、堅固、和上方提把可方便攜帶。

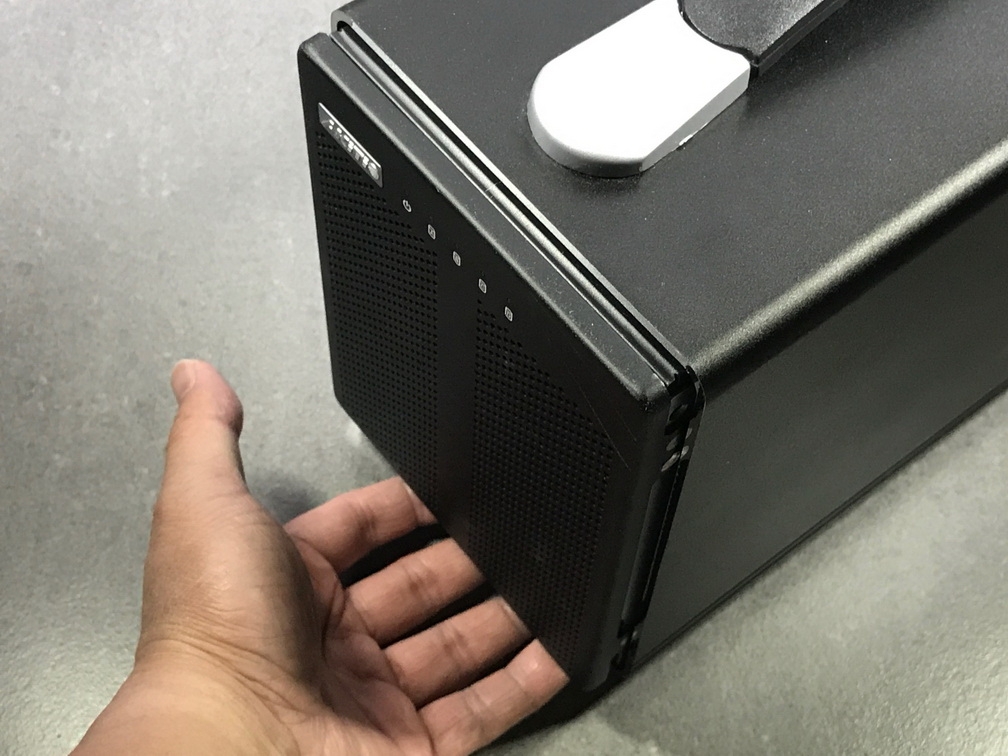

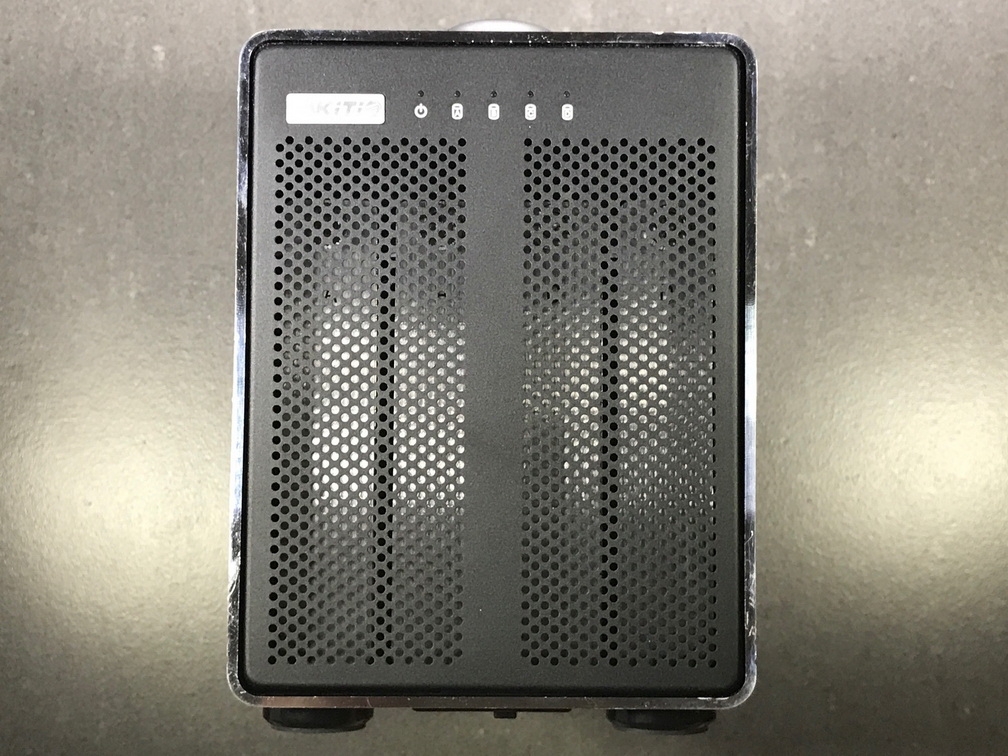

正面外觀,有散熱孔、電源指示燈、與硬碟狀態燈

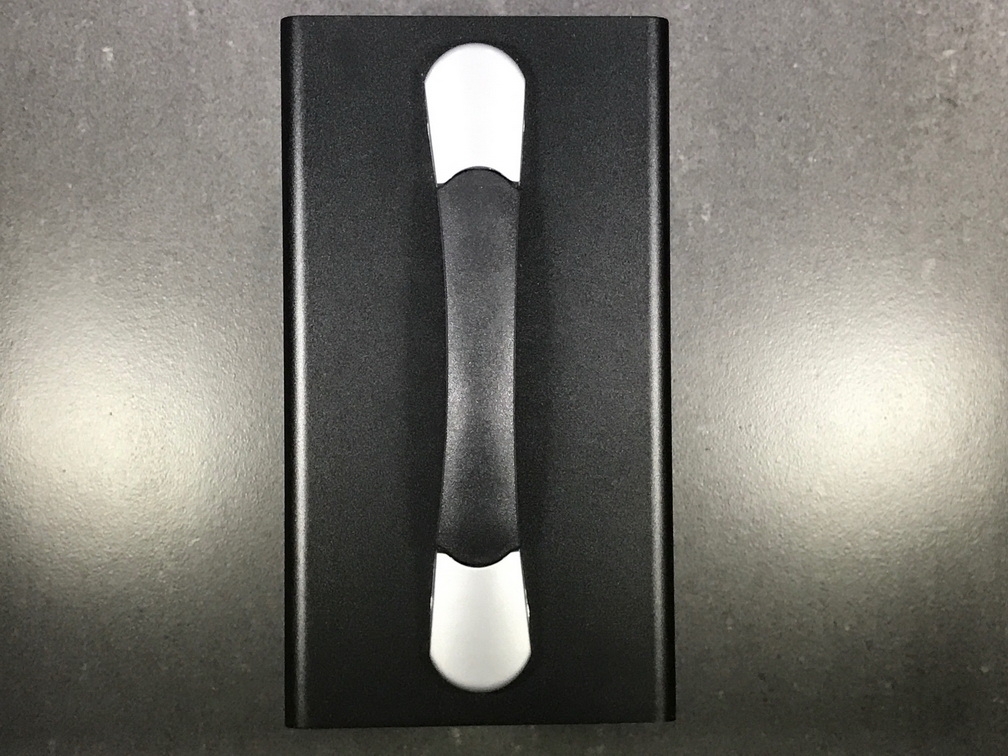

● 正上方是攜帶提把,方便移動

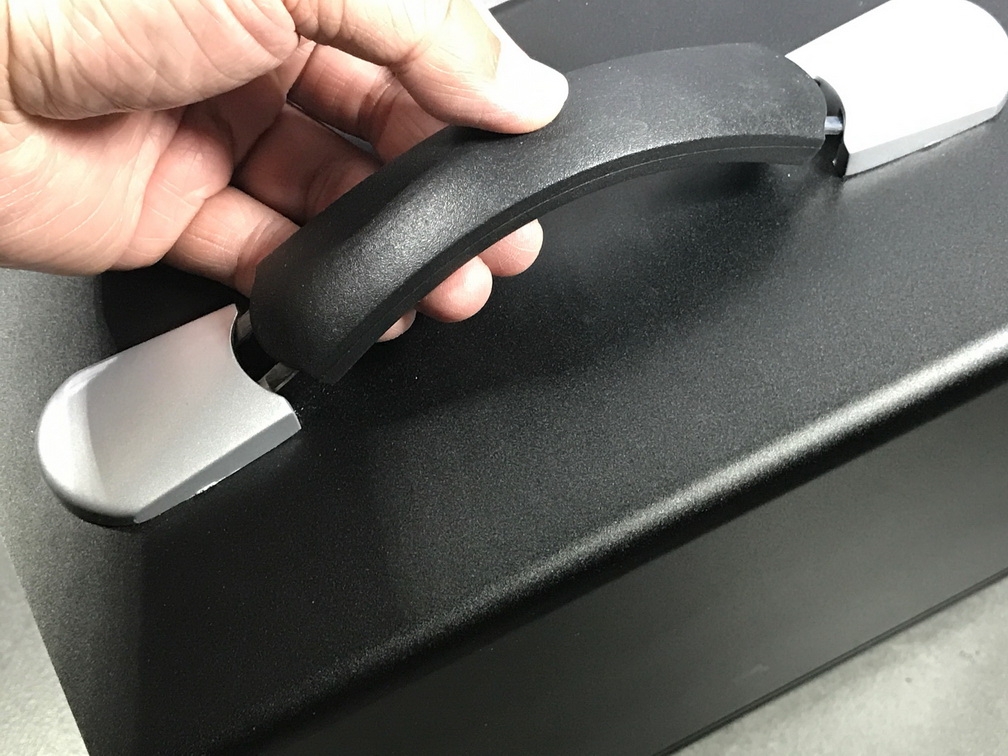

● 相當牢靠的握把

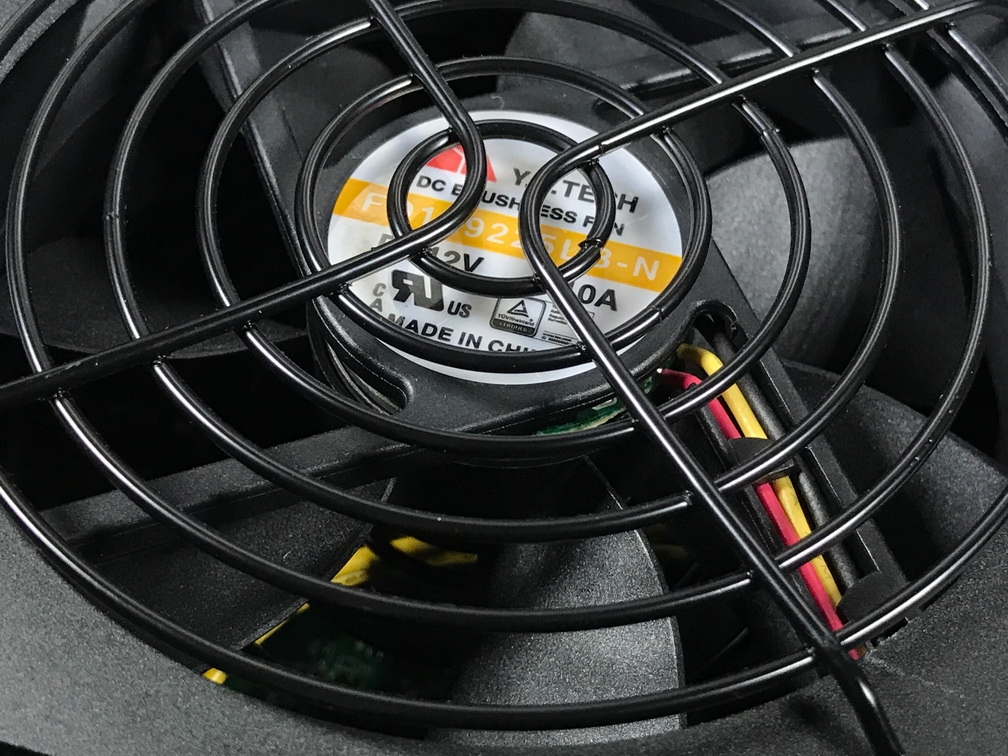

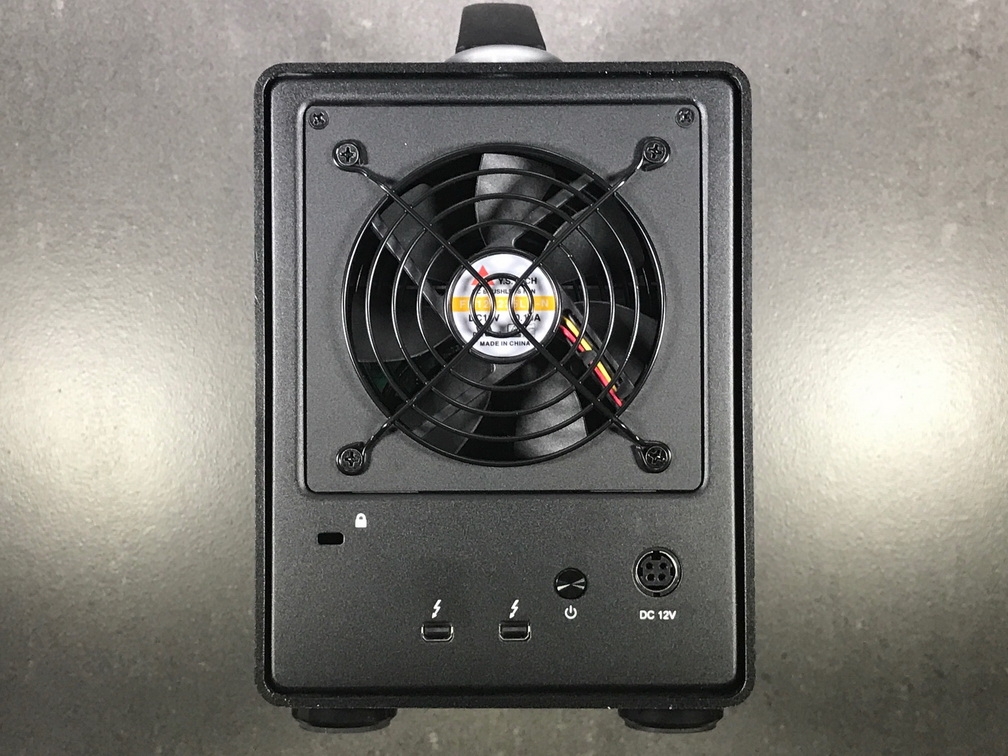

● 背面有低轉速散熱風扇(1900RPM),在風扇噪音與散熱方面取得最佳的平衡

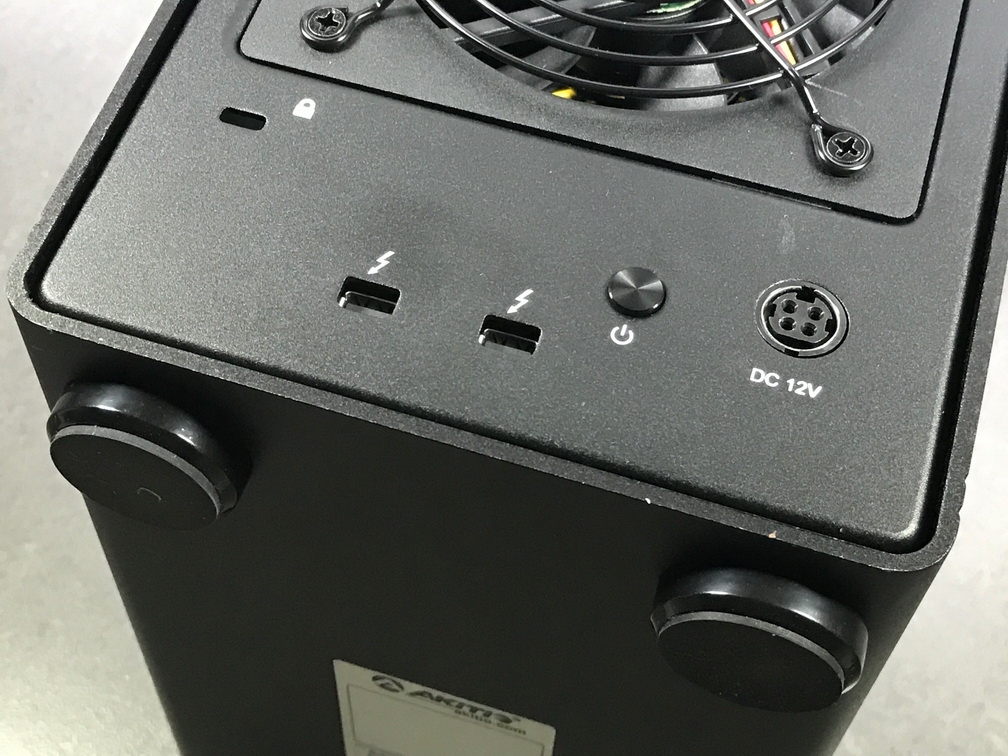

● 底下由左至右分別是:防盜鎖孔、兩個 Thunderbolt 2 的連接孔、電源開關及DC 12V 電源連接孔

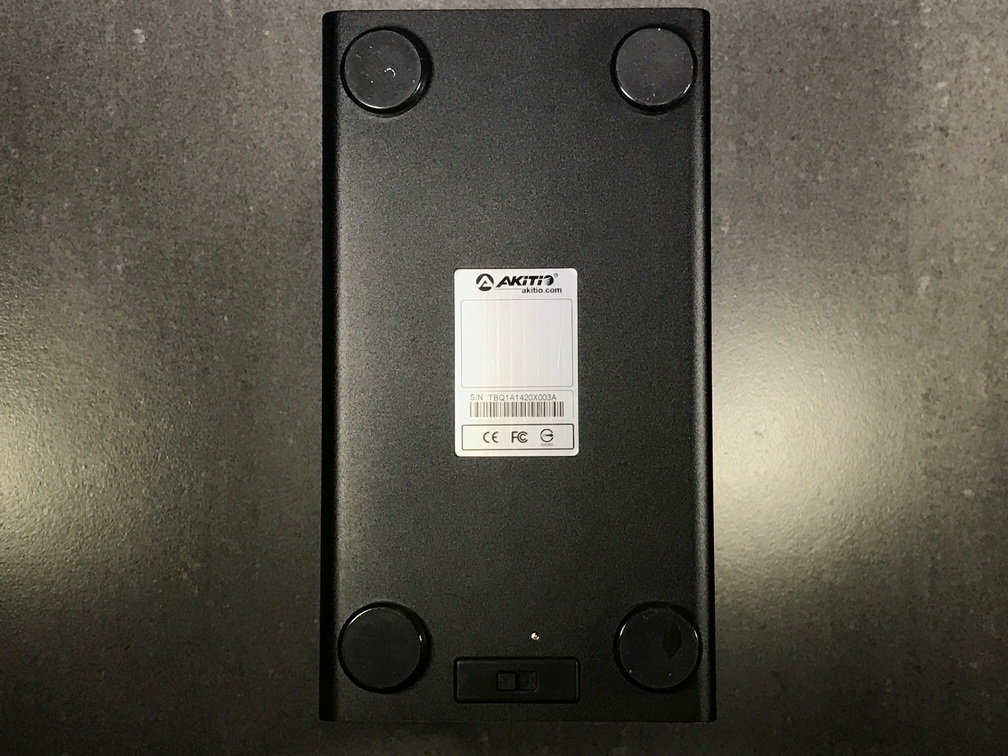

● 本體底部是厚實的橡膠墊

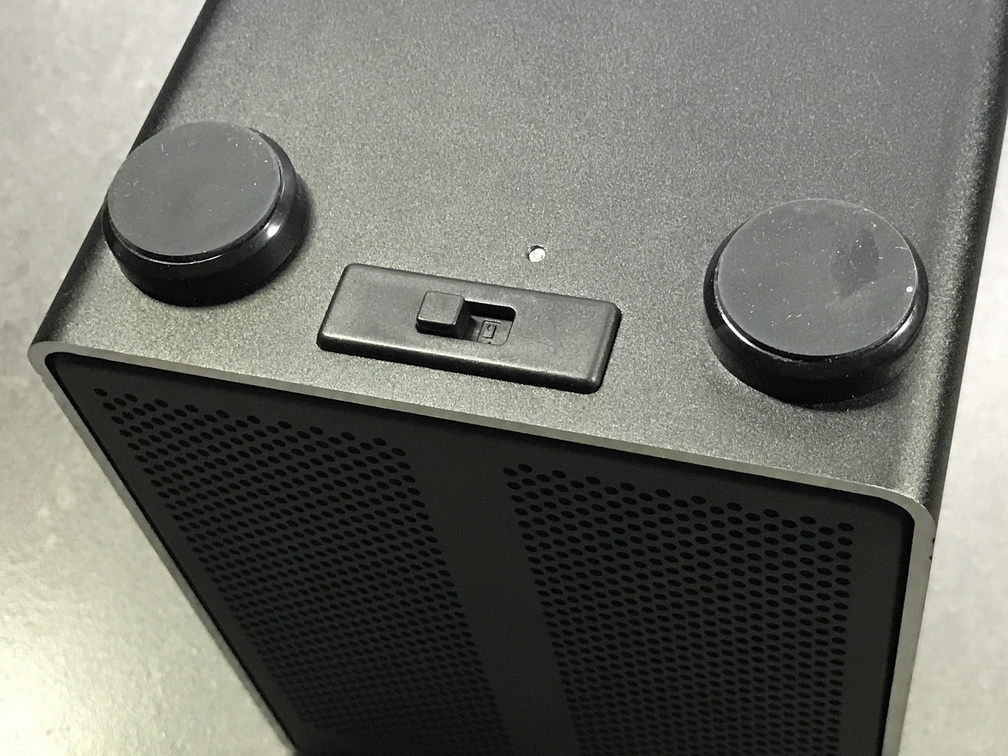

● 底下有一個可以鬆開前蓋的卡榫


● 卡榫推開之後,前蓋就可以向前推

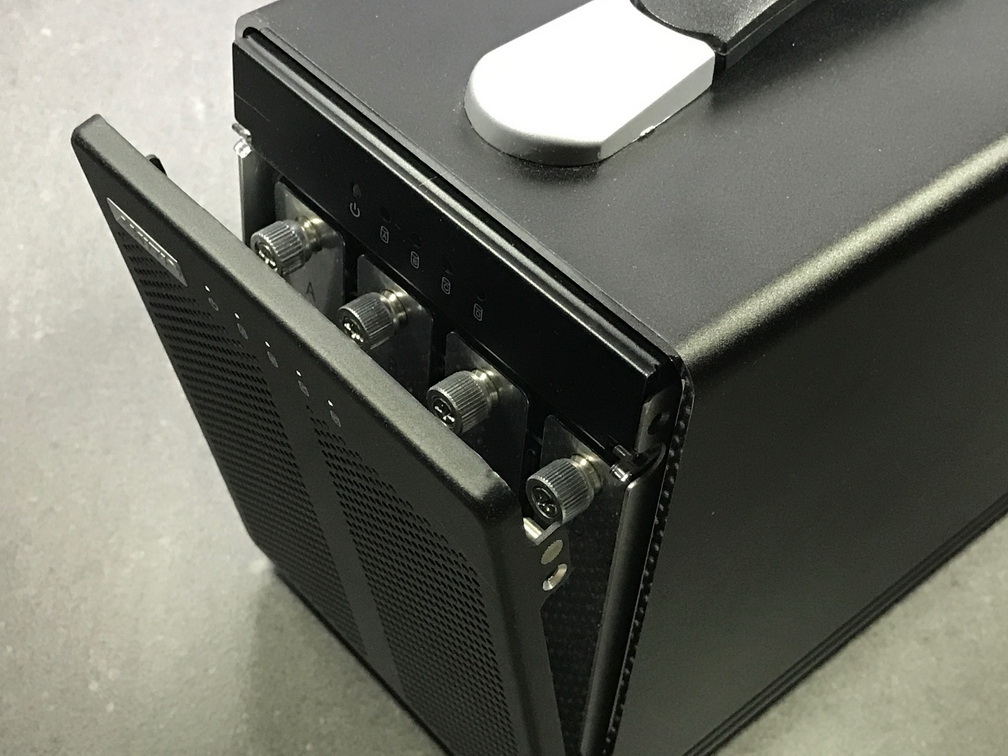

● 前蓋向前傾斜就可以打開


● 裡面配置了免工具螺絲可以直接裝入硬碟,真的相當方便

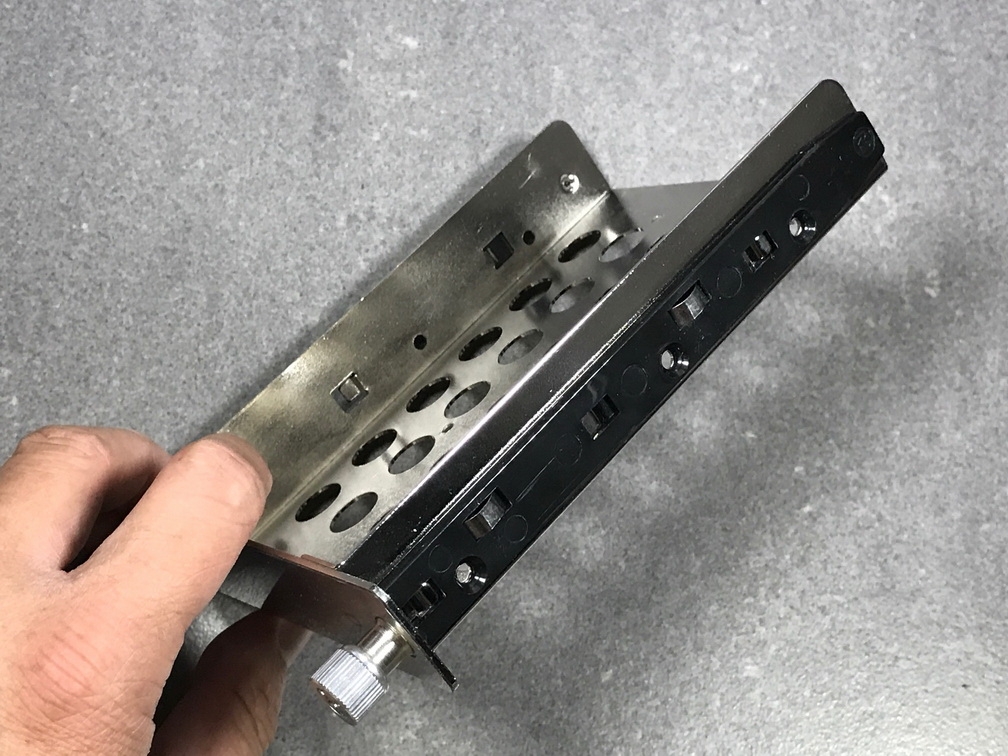

● 硬碟托盤,螺絲由兩邊固定

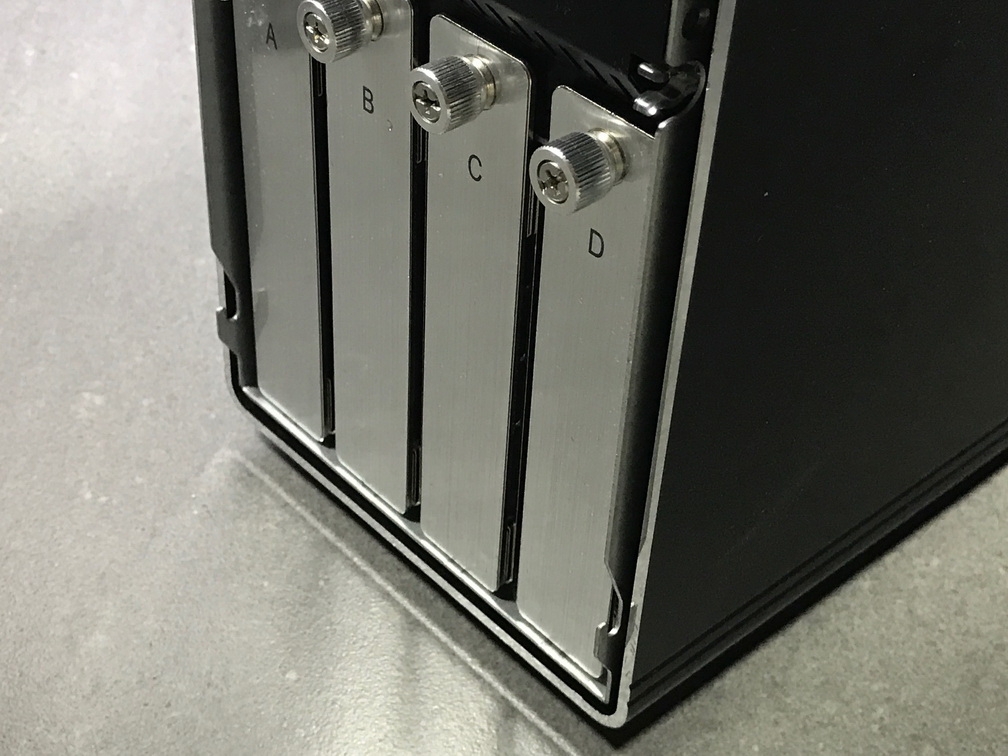

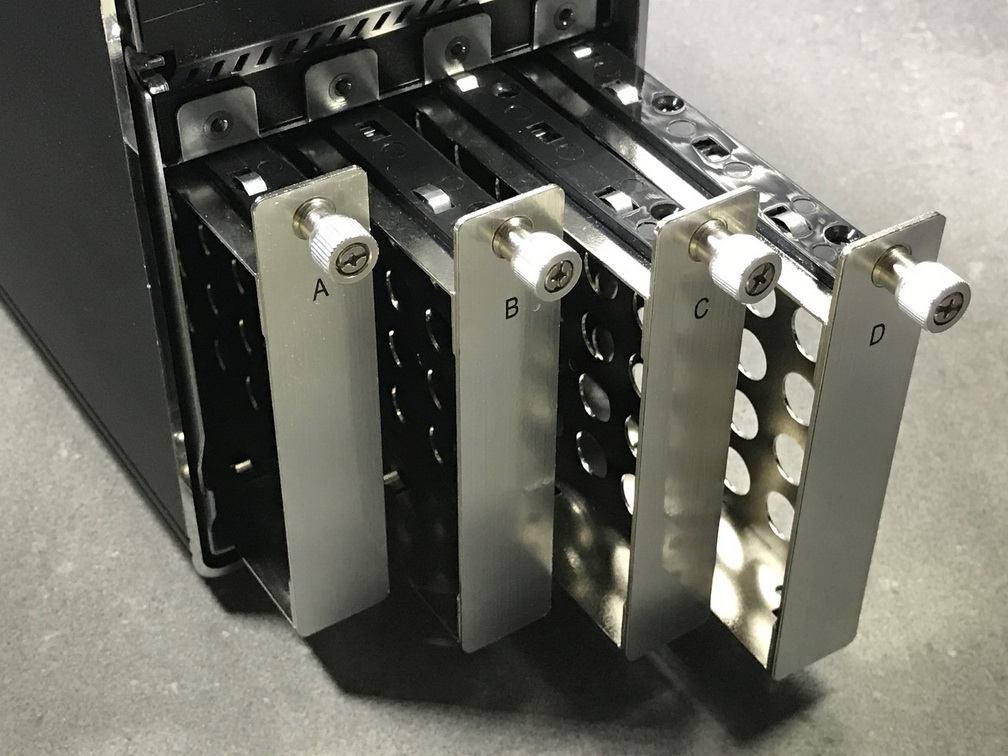

● 托盤是採用直立的方式,分成 ABCD 四槽,也對應前蓋上的硬碟燈號

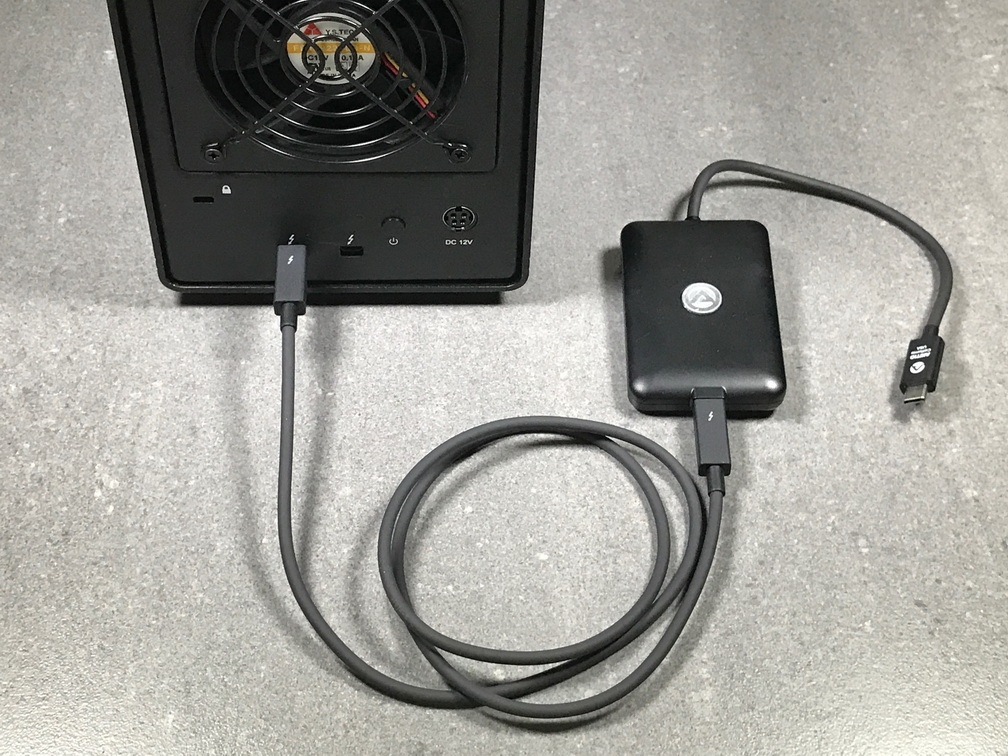

● 接上 T3T Adapter 轉接器就可以準備上工了!

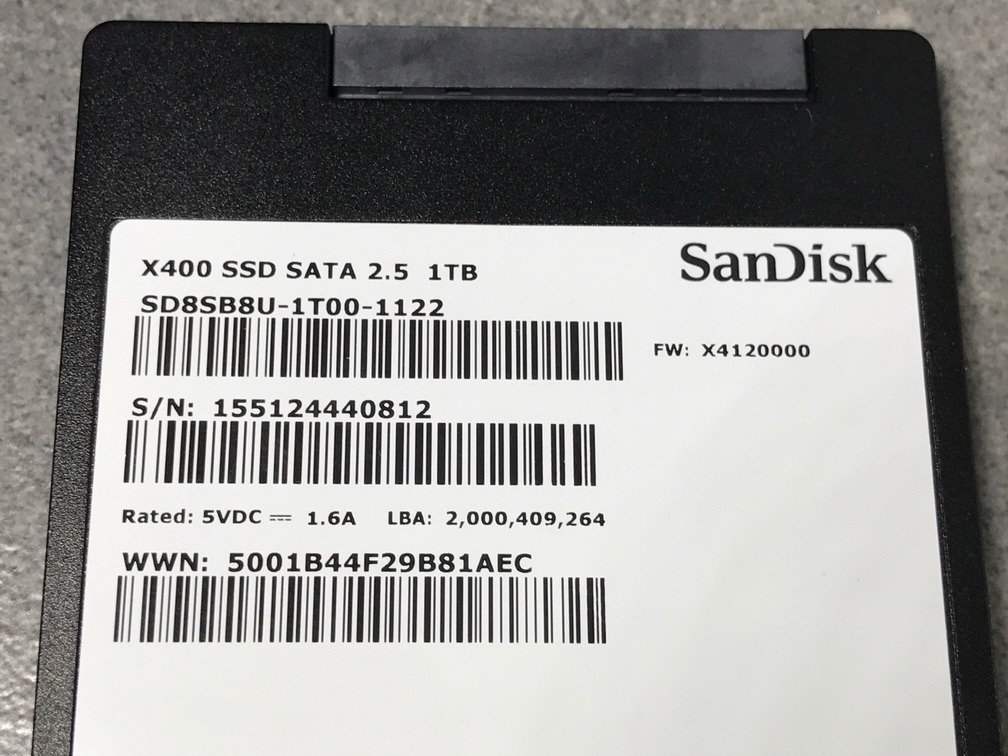

● 同樣使用四顆 SanDisk SSD X400 1TB

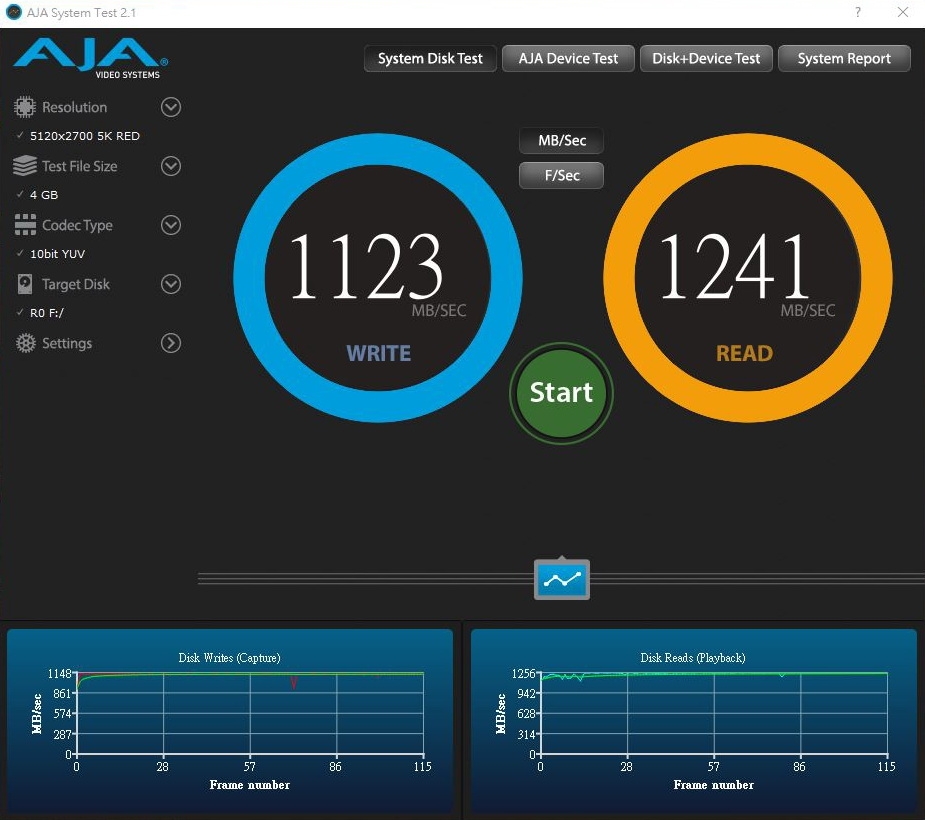

以 AJA System Test 2.1 測試,寫入可以達到 1123 MB/Sec,讀取也有 1241 MB/Sec 的飛快速度

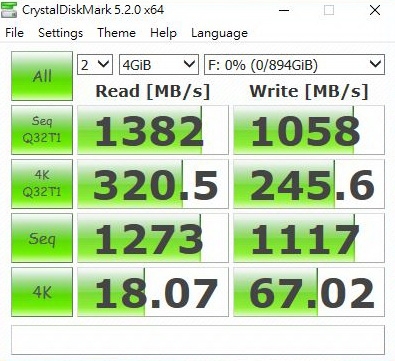

● 以 CrystalDiskMark 測試,寫入可以達到 1058 MB/Sec,讀取達到 1382 MB/Sec


● 結語:
由上可以看出,其實透過 T3T Adapter 轉接器,使用上的速度是差不多的,
因此對於舊有 TB2 設備的使用者,現階段如果不想花大錢升級成 TB3 的設備,T3T Adapter 不啻是一個過渡期的良好選擇.

本文同步發表於此
2017-05-17 18:09

djtopy wrote:
● 綜...(恕刪)

說真的買這個不如買apple出的
體積更小,又支援雙向(thunderbolt 3外接盒連接thunderbolt 2電腦)
重點是買這個可以買將近兩個apple的轉接器...
Apple 是支援雙向的,建議買Apple 的。
w63201784 wrote:
說真的買這個不如買apple...(恕刪)


AKiTiO 他們有降價了, 雖然還是偏貴
因為他們被 Apple 擺了一道,
蘋果留一手把晶片留給自家產品......
