Synology Link Aggregation + Open vSwitch + Vlan 教學 ( DDSM EoL 提醒 )

網路上不乏利用 NAS 建置軟路由的教學，多是利用兩埠網孔一進一出搭建。
如何與鏈路聚合 Link Aggregation 同時存在，在此提供給大家另一種思維。
將實踐過程於此備存。

主要設備
1.NAS
2.Switch ( 可標示PVID )

首先我們先對 Switch 做前置處理
這邊使用 UniFi Switch 8 POE 示範 ( 概念演示 )

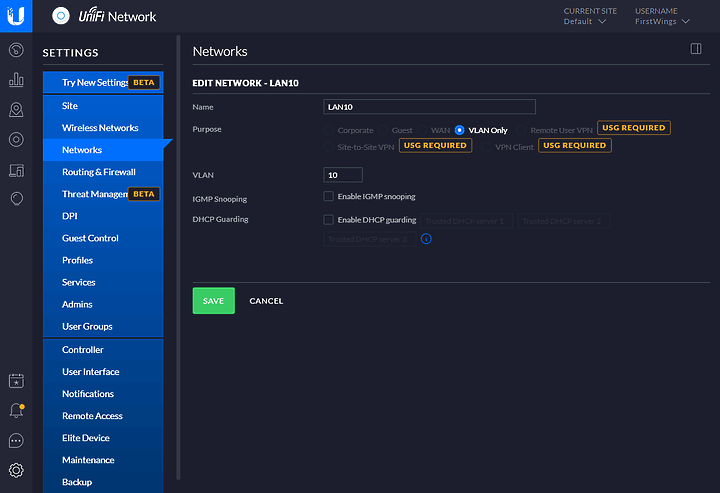

新增 Vlan ID 10

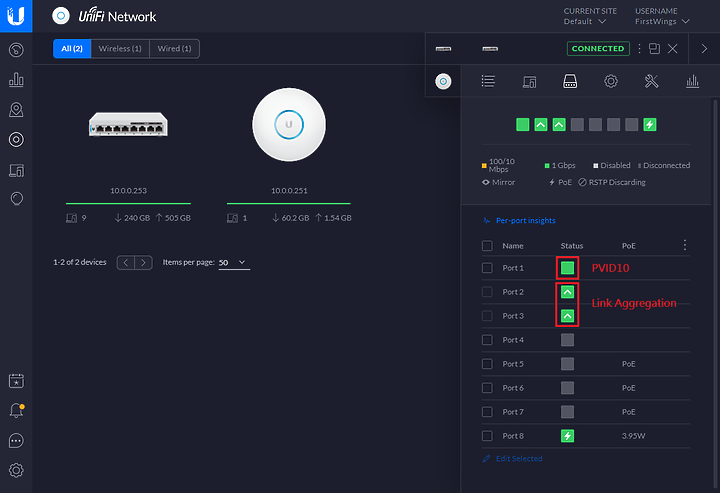

PVID & Link Aggregation

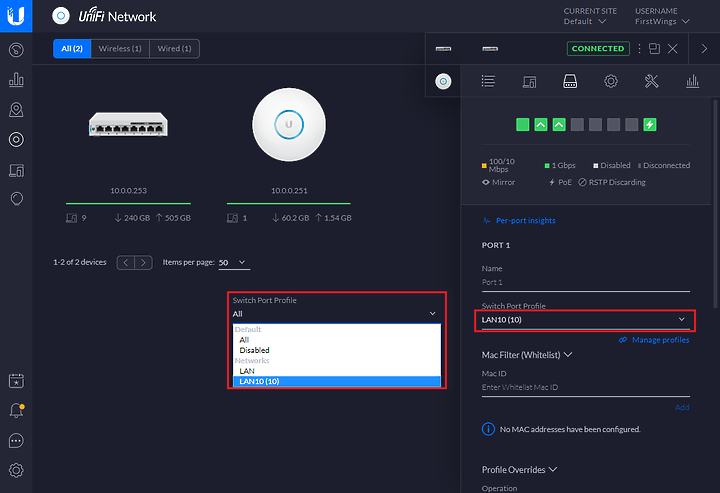

指定 Port1 PVID 10 ( 接 ISP 線路 )

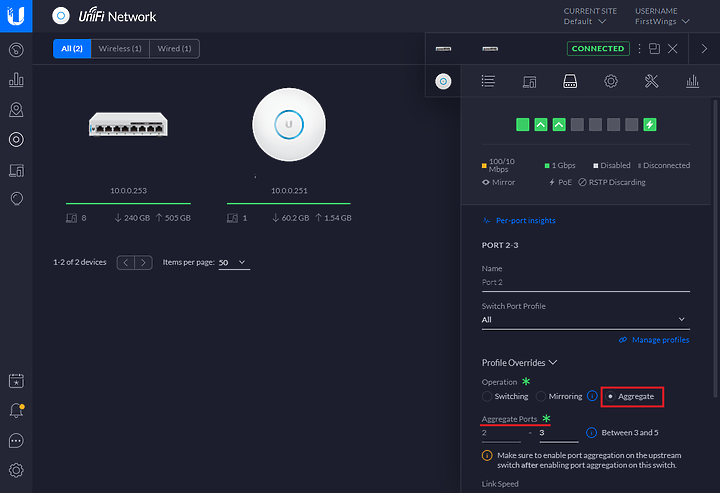

設定 LACP ( 不支援 802.3ad 的 Switch 不需設定 )

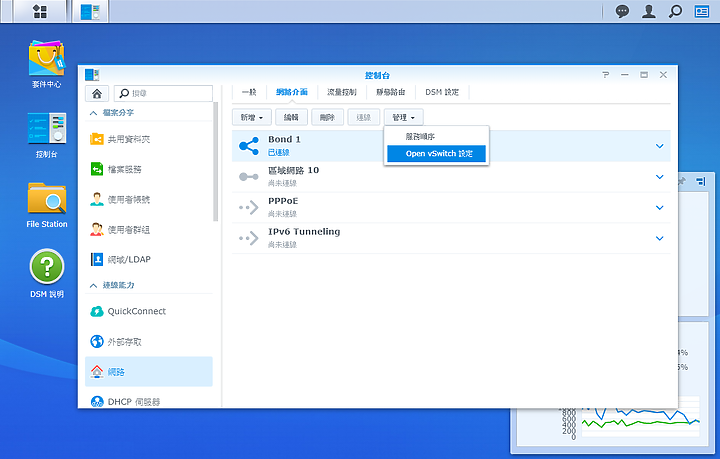

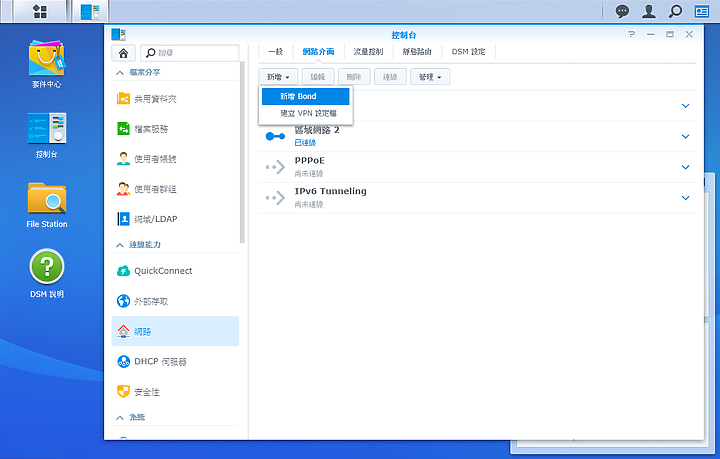

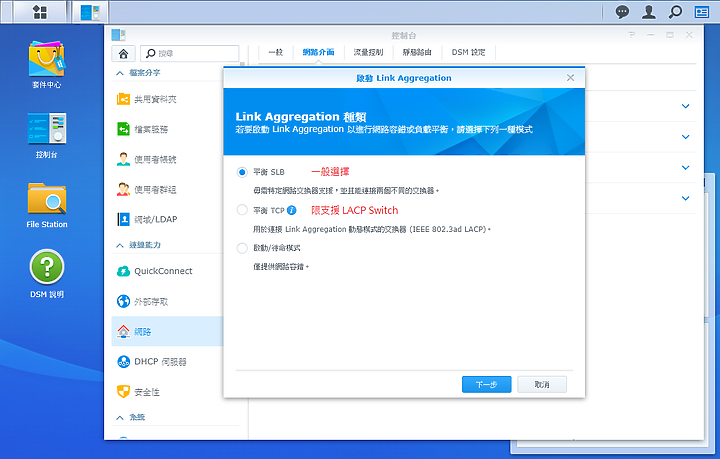

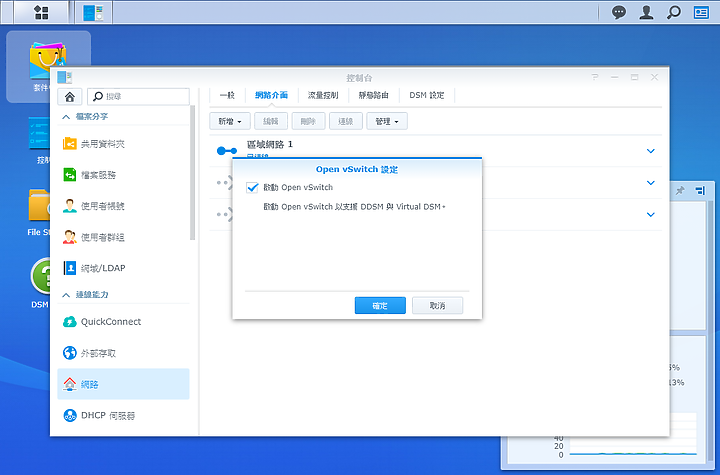

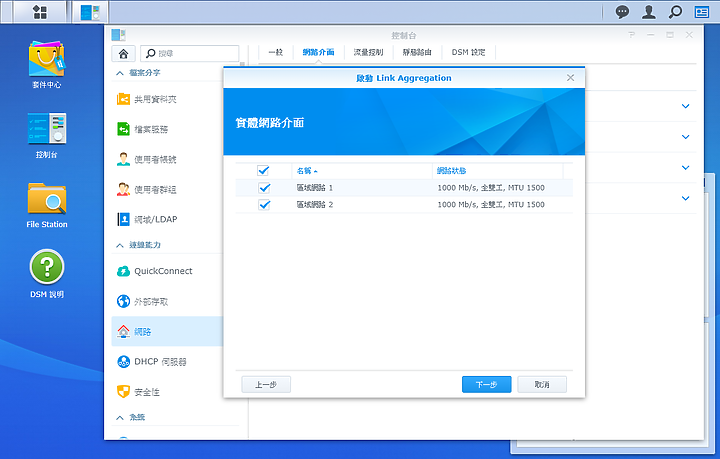

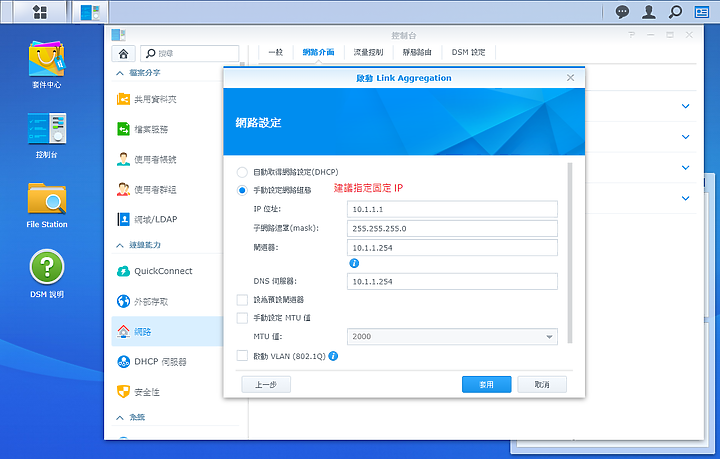

Synology 設定 Link Aggregation & Open vSwitch

01

02

03

04

05

06

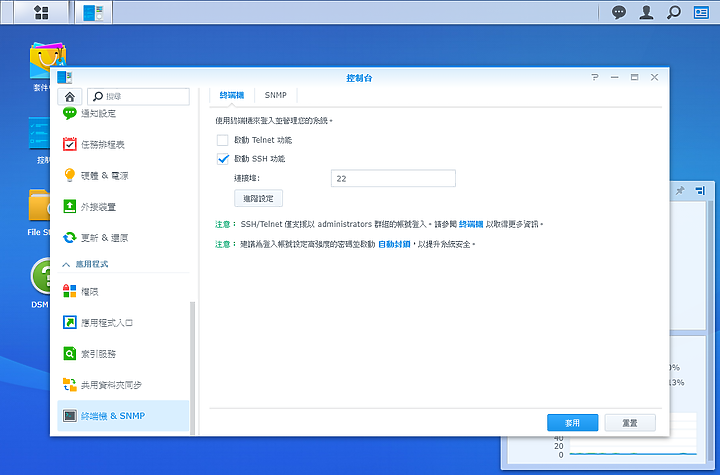

啟用SSH功能

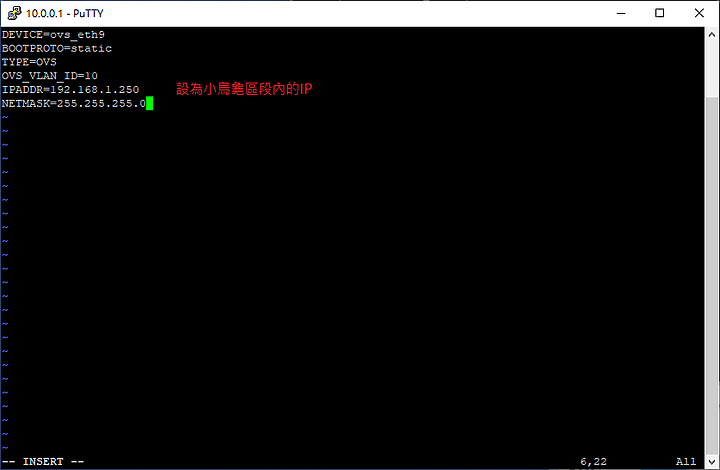

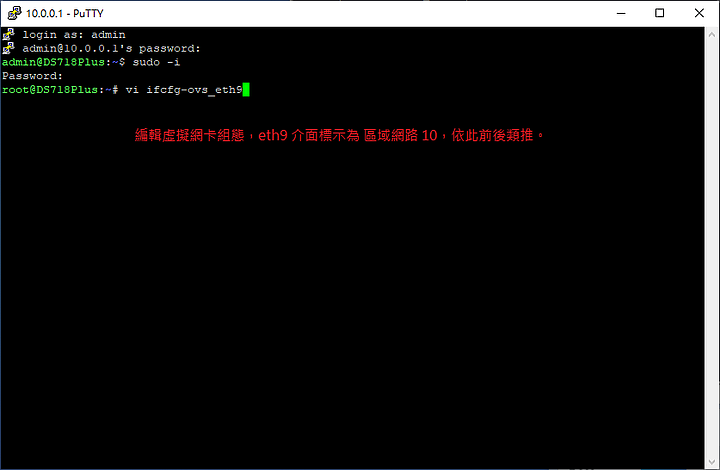

新增虛擬網卡設定

01

02

03

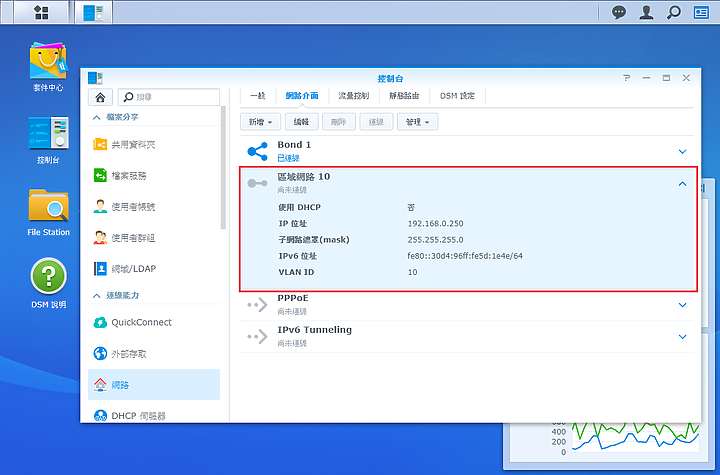

eth9 介面會顯示為"區域網路 10"，依此類推。

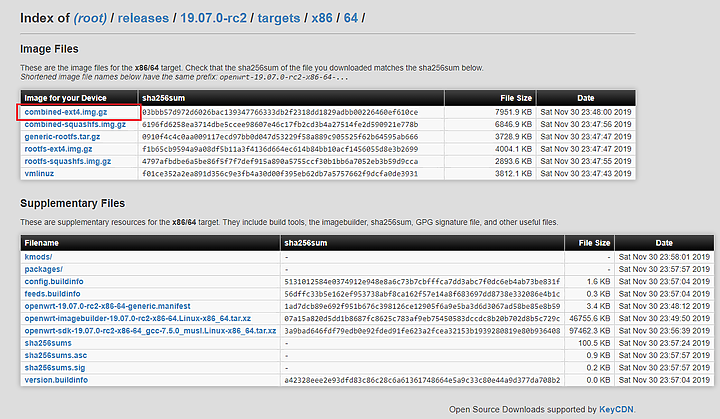

軟路由 OpenWRT 下載
官網 19.07

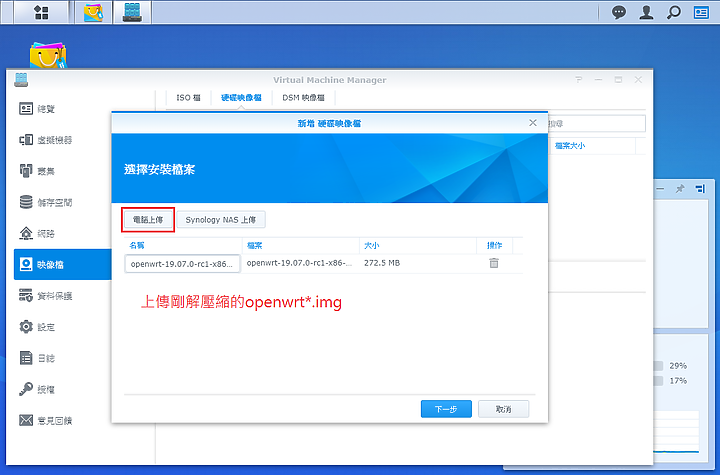

下載，解壓縮 openwrt*.img。

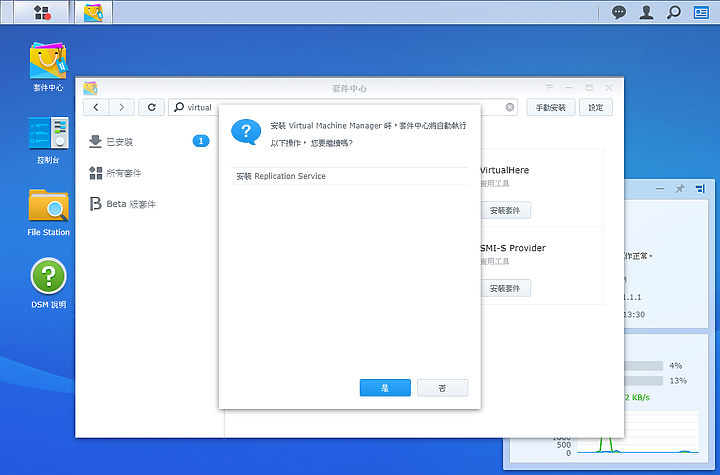

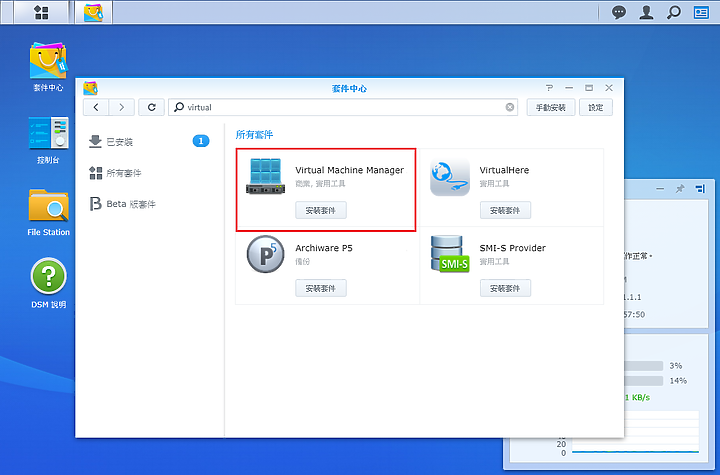

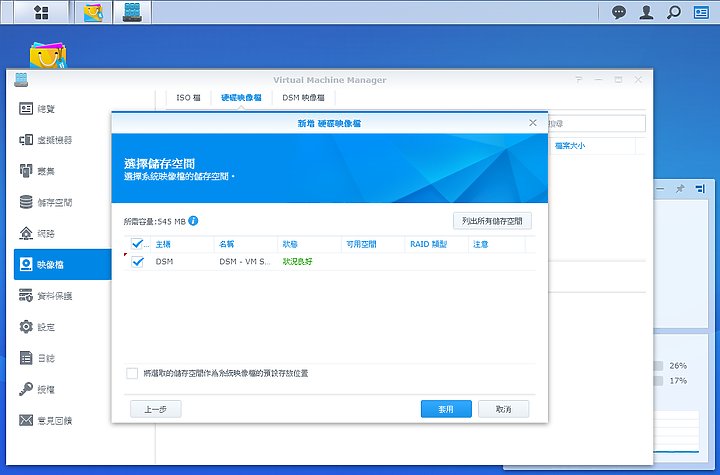

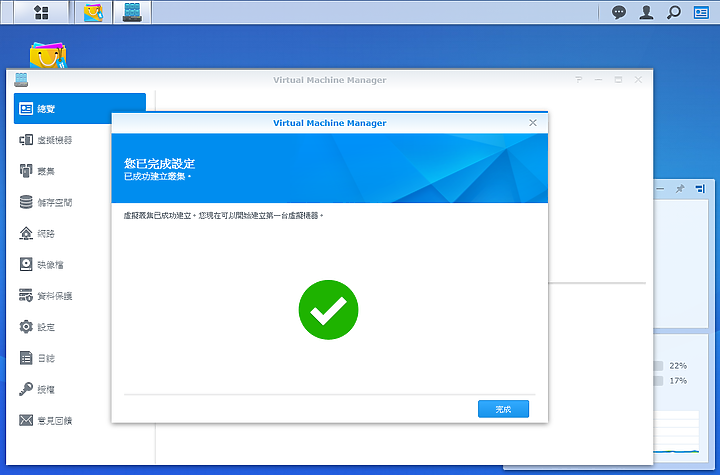

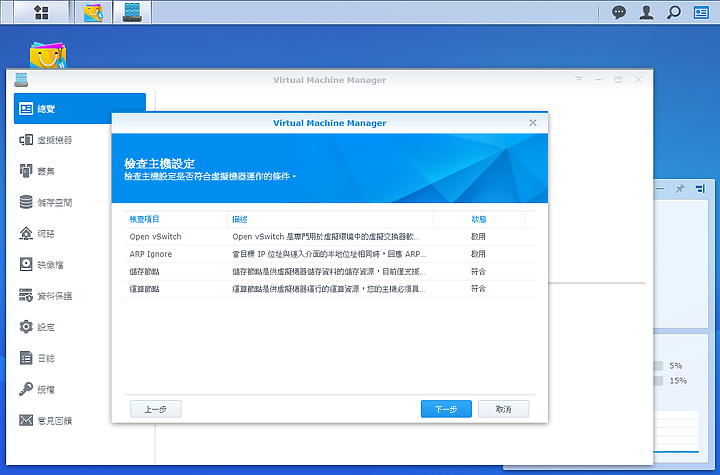

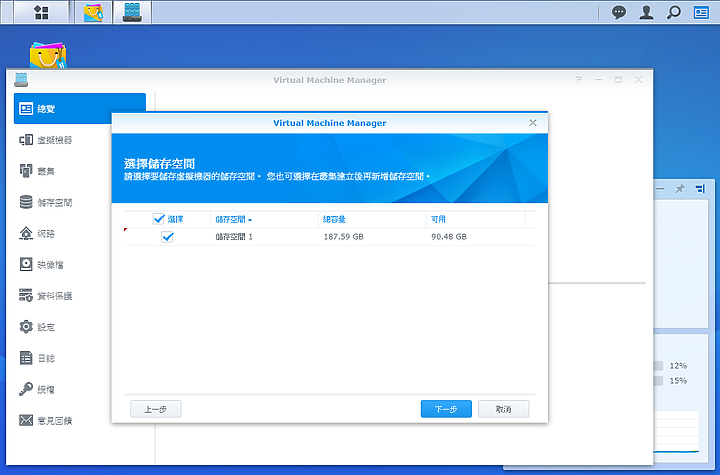

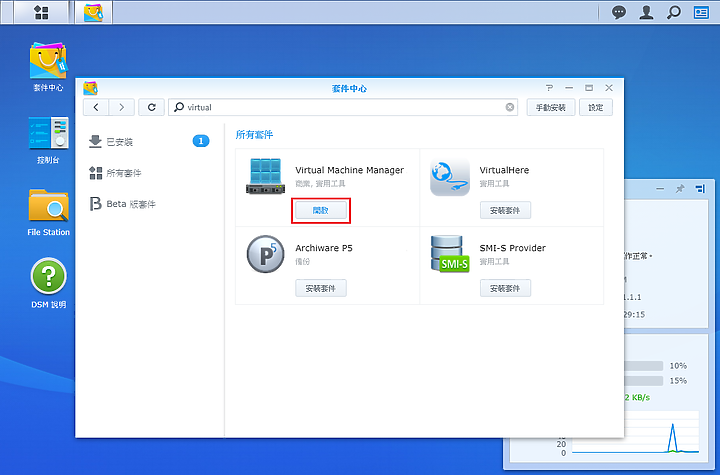

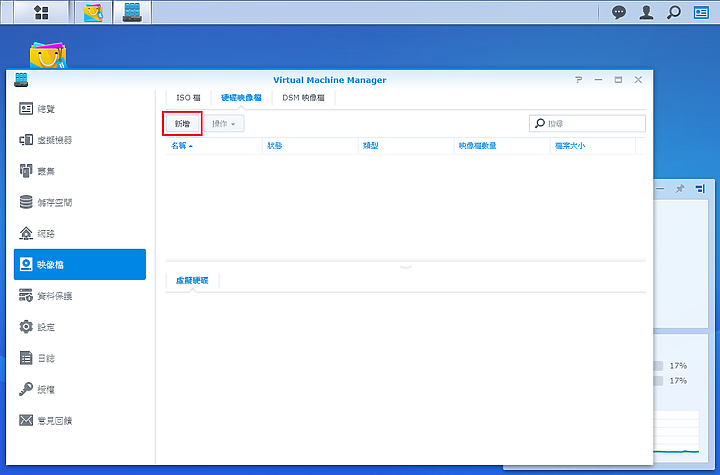

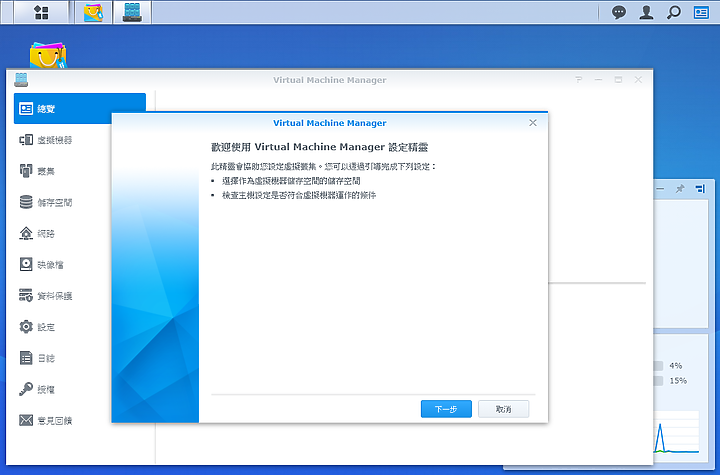

Synology 安裝 Virtual Machine Manager

01

02

03

04

05

06

07

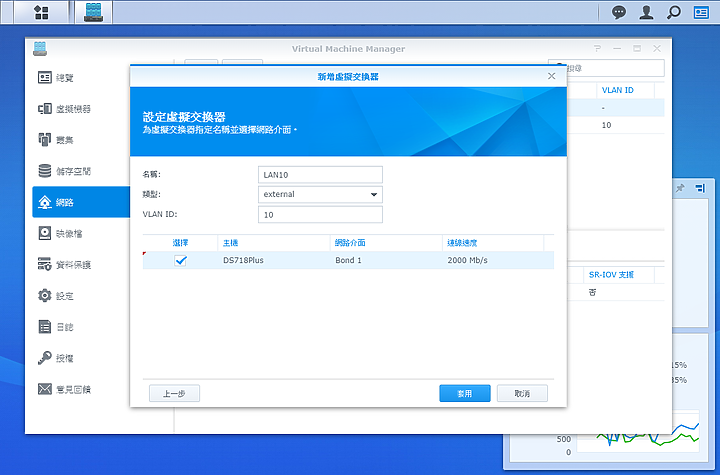

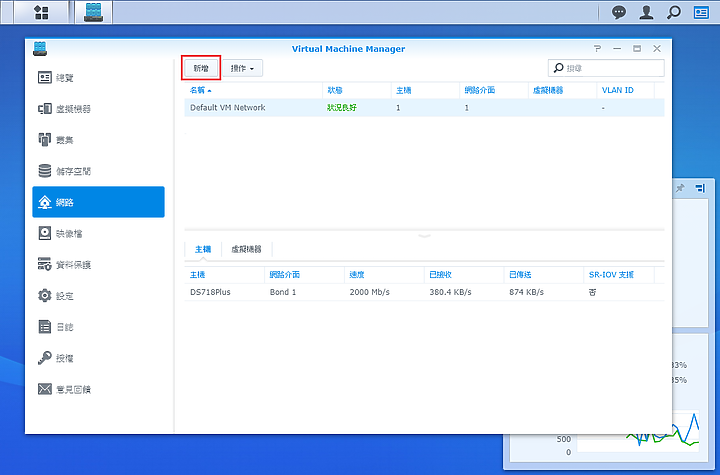

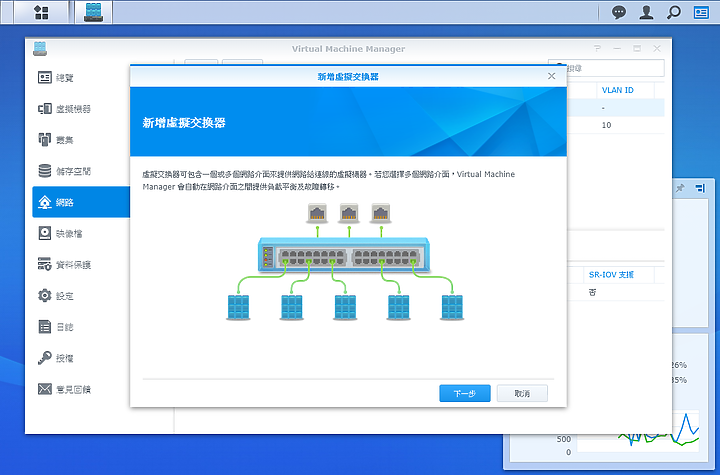

新增虛擬交換器 Vlan10

01

02

03

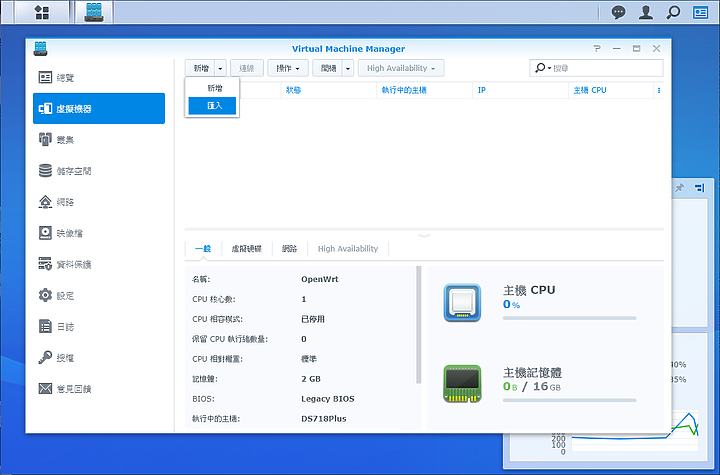

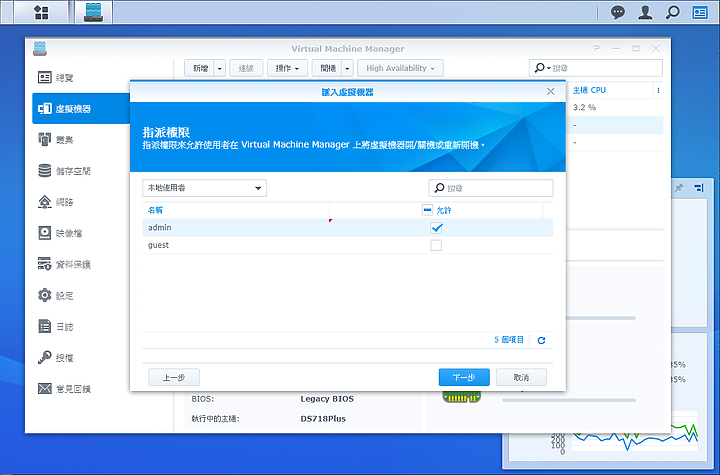

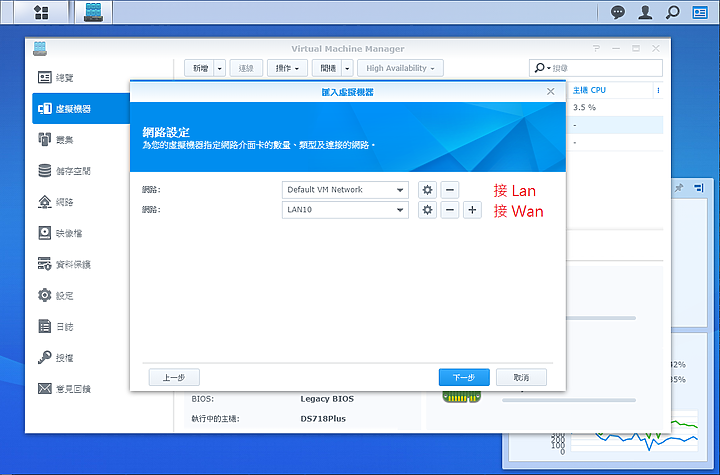

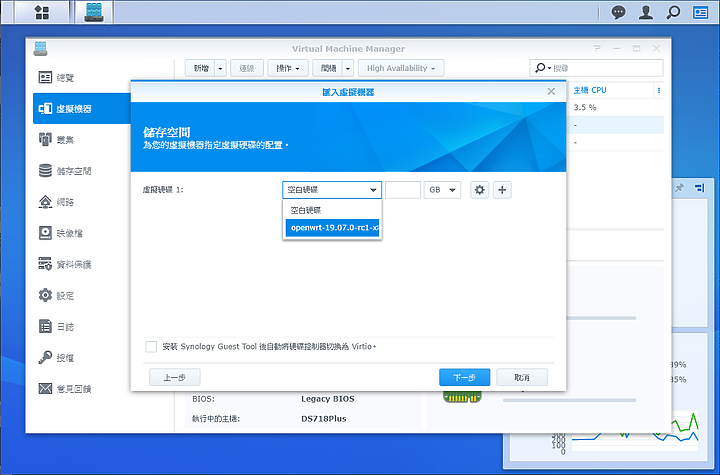

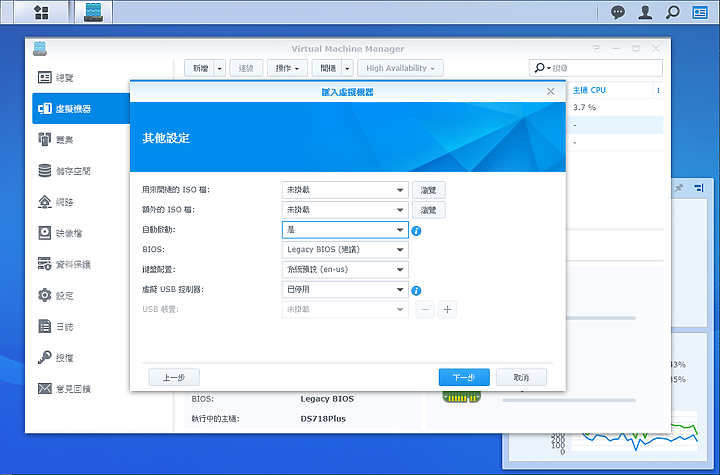

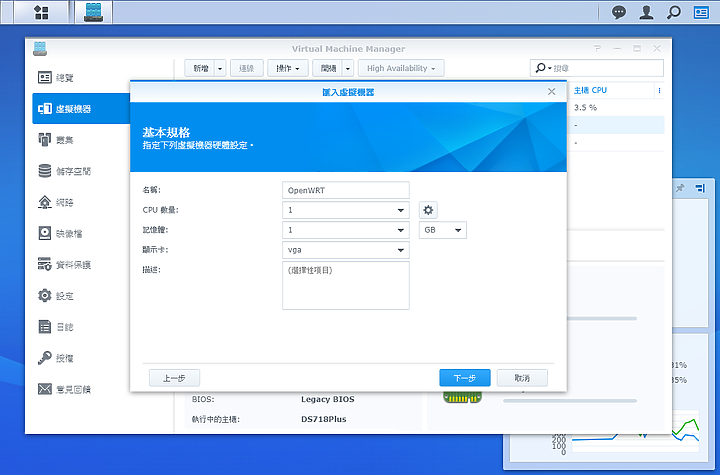

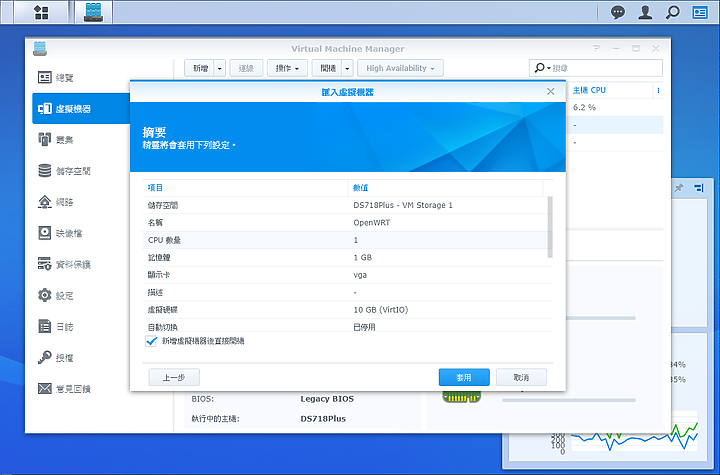

新增虛擬機器 OpenWRT

01

02

03

04

05

06

07

08

09

10

11

12

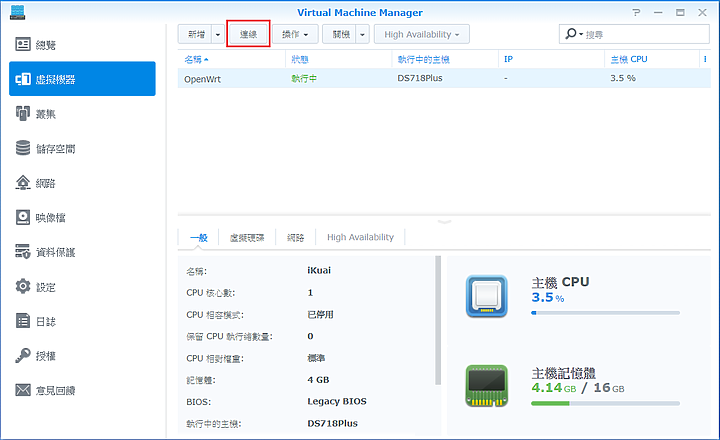

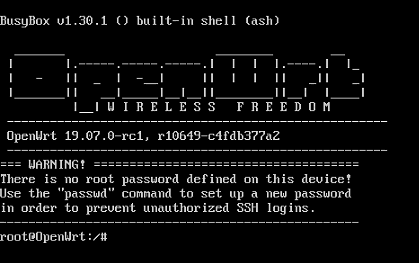

連線虛擬機器 OpenWRT


輸入Enter進入Console

輸入 vi /etc/config/network
輸入 i 進行編輯

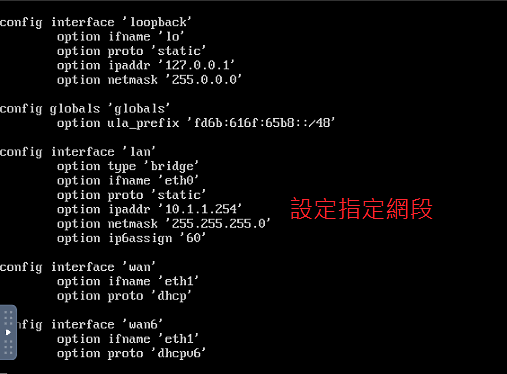

更改 OpenWRT IP
退出 esc
輸入 :wq 存檔
輸入 reboot 重新啟動



在瀏覽器輸入剛指定的IP，即可設定 OpenWRT
詳細設定請搜尋網路。

如何保存虛擬網卡設定

01

02

03

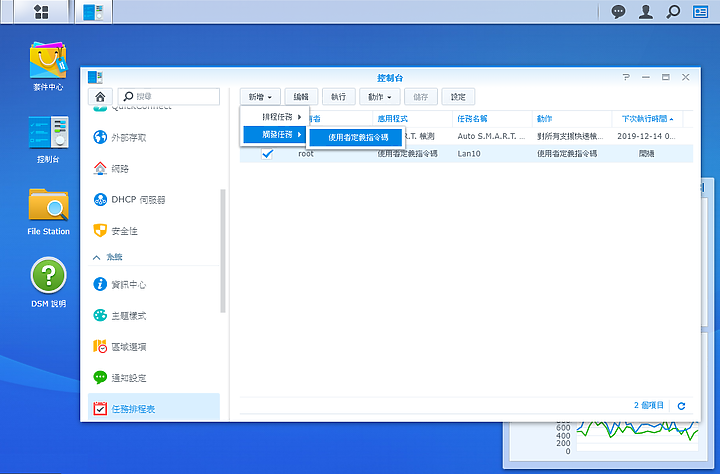

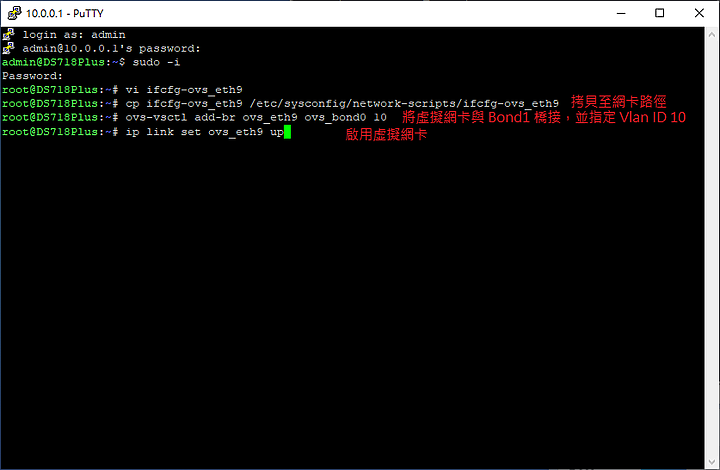

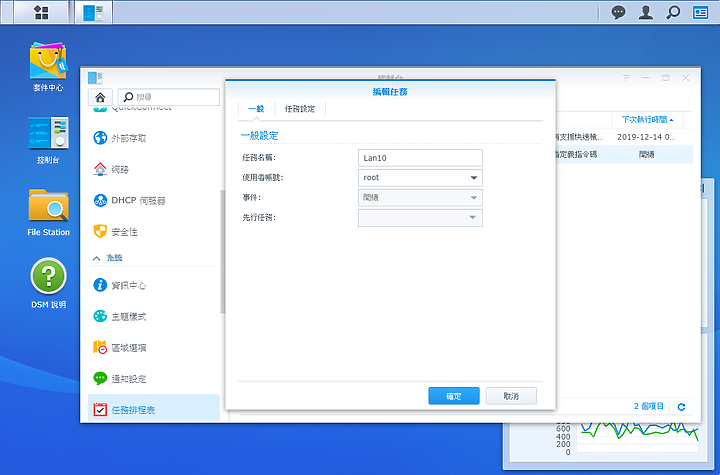

使用者定義指令碼
cp ifcfg-ovs_eth9 /etc/sysconfig/network-scripts/ifcfg-ovs_eth9
ovs-vsctl add-br ovs_eth9 ovs_bond0 10
ip link set ovs_eth9 up

搭配 DDSM 進階應用
(待補)

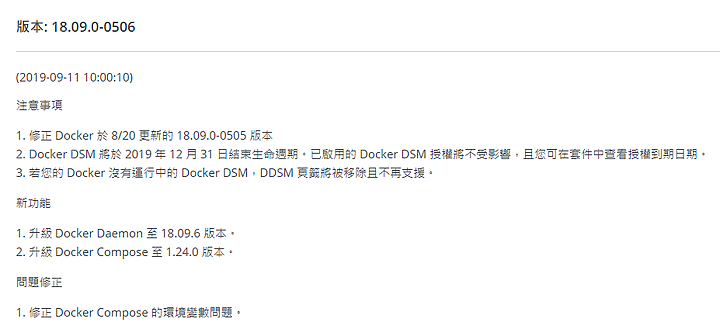

DDSM EoL 提醒

如果在 Docker 介面上沒看到 DSM，可先降至 17.05.0-0401。
新增 DDSM 後，再做套件更新。
