因小弟的工作是機構設計,當然就把它給拆來看看別人的設計
取得朋友同意後以下的事就發生了
發現到主板上有一PCI插槽又想這CPU是ATOM不知會不會跟一般PC一樣呢
突然想到多年前從之前的公司有拿到一個MINI PCI顯卡...
插上去後有開機畫面耶,經過一連串的XP安裝及測試...結果只有"笑"能,主要是那MINI PCI顯卡
只能做2D(文書)處理,不過卻在裝置管理員發現一個問號"視訊控制卡",心想那該不會是內顯吧
於是就去INTEL下載945的顯示驅動程式,安裝後確實可驅動但是要如何輸出
從網路上查到VGA輸出最少要5PIN(RGBHV),板子上看起來也有一些空的針腳,好吧丟給我家的EE請他們幫忙
代價是7-11咖啡,過了近兩個星期我家的EE把板子還給我並給我一張VGA接腳圖,我就請更早之前的公司同事
幫忙(做連接器的)幫我做一條VGA排線
以下就看圖說故事了因為時間是在半夜所以燈光差照片模糊請見諒
改機後的後面板PCI插槽改插YAMAHA 724音效卡,後面板挖孔裝VGA排線及USB排線
還有原本USB的孔在向上挖大也多出一個USB插槽 (注:這樣就失去保固了)
其實不用挖孔可以從PCI開孔拉線出來
N0503是NAS若裝XP有啥意思呢..所以另一主角就是它 Windows HOME SERVER
開機畫面(進BIOS改USBCDROM開機)
使用USBDVD安裝一直下一步後就裝好了
裝置管理員...安裝驅動程式(用XP的驅動相容安裝)
YAMAHA 724音效卡安裝也沒問題,但是裝完945顯示驅動後進入系統畫面一片黑
一直以為是驅動問題,在INTEL網站上也找不到HOME SERVER或SERVER 2003的驅動
用安全模式可以進WINDOWS,移除驅動後也可進WINDOWS,後來在安全模式看裝置管理員發現
顯示卡有兩個,突然想是不是跟NB一樣有分內外顯示,然後就吧其中一個停用
果然不錯.........可以用了耶
首先先用NuclearMC測試 1483分

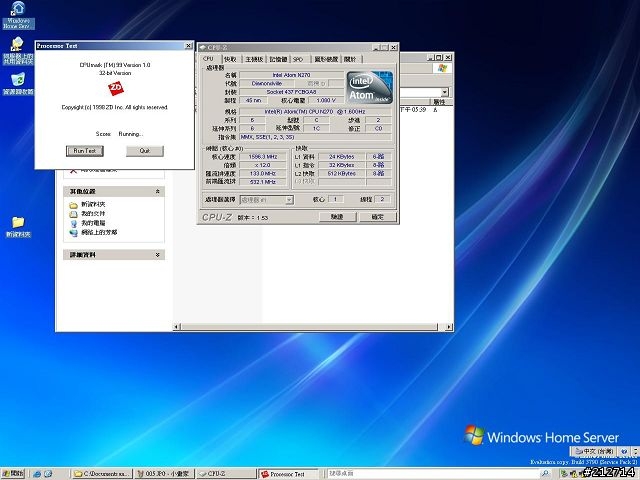

CPUMARK99 111分(還沒測前及測試後核心速度都是798MHZ,測試中突然變成1596MHZ)
3DMARK06測試...........發生錯誤不能執行,D3D錯誤這是啥啊,我有安裝去年11月的DirectX
算了反正不玩遊戲
從網路下載波斯王子預告片720P看起來還滿順的
遠端桌面連線用JDownloader下載謎片,這不是一般NAS能做的到吧
傳輸測試
我沒有軟體只能用電腦裡的時間自己算
一個52MB的檔案從我NB(無線)-->AP-->N0503(有線)
用遠端桌面直接貼上約需38秒,直接從我的電腦開啟資料夾貼上約需26秒
到dyndns.org申請Domain,然後AP將外部IP指定給N0503
無法透過XXXXX.dyndns.org遠端桌面連線
但是家裡另一台XP卻可以,HOME SERVER是不是要做特別設定呢?
後記
目前這台N0503朋友已拿回去裝在他家客廳當多媒體播放器
且利用BIOS選擇開機順序來決定進原本色卡司的系統還是WINDOWS系統
另使用WINDOWS系統時前方的LCM只會發光不會有任何文字,前方的四顆按鈕也無法使用
倒是滿可惜的
謝謝觀賞
====分隔線(6.28)======
以下檔案是SIL3132 XP驅動程式,GOOGLE了一下SIL3132這個晶片好像就是用來做RAID
其餘驅動請至INTEL下載
Chipset 945 & ICH7
LAN 82574L
201006/mobile01-a82ddd0e2779131cb1ab836639bcbea0.zip
VGA接腳圖
另.我問過我朋友了,用原廠開機要將安裝其他作業系統磁碟機移除,不然好像會被格式化
另2.插上PCI顯卡應該可開機(我試過),接VGA若進入原廠系統則會出現類似DOS下的畫面
理論上可裝XP就應該更一般PC是一樣的,所以若是外插顯卡在按下開機鈕後請按DEL(連打)
試試應該可進入BIOS
我朋友這台0503買了近一年,除非原廠有改過規格不然應該是跟我朋友這台一樣的
小弟這一輩子都沒用過RAID,我不知道能不能用耶(也不知該如何用)
