唯快不破 Netgear RN526X 企業級 10G NAS 分享(陸續更新)

NETGEAR XS505M 10G Switch & RN526X 實測

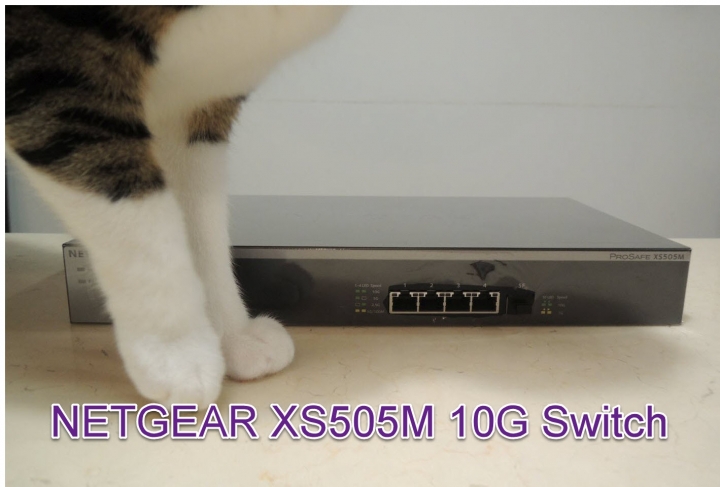

這幾年 CP 值最高的 10G switch 就屬 NETGEAR XS708E 系列, 很多 NAS 套裝中都搭售該台 switch, 不過價位上對於一般 SOHO 來說還是高了些, 而此台 XS505M 5 port 10G 無網管 switch 又降低了升級 10G 網路的門檻.

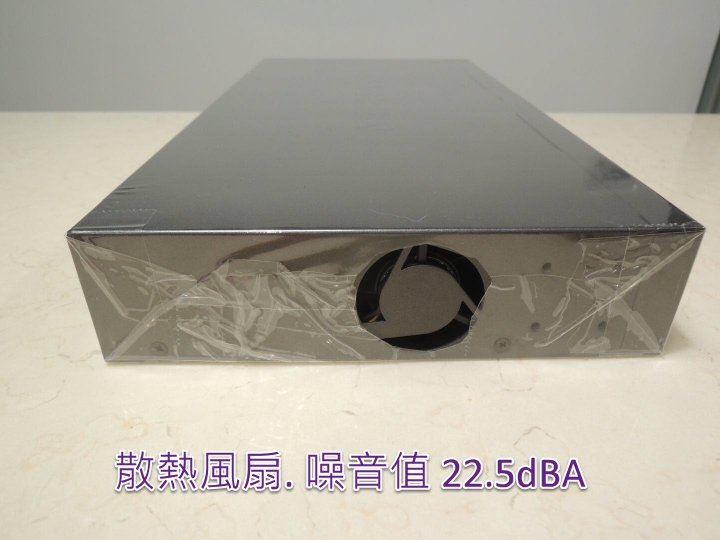

這台 XS505M switch 是借測的, 所以塑膠膜不能亂拆, 拆了可是要照原價購買, 所以照片沒有美美的, 就請大家見諒.














詳細的規格可以參考官網. (click here)

重點規格:

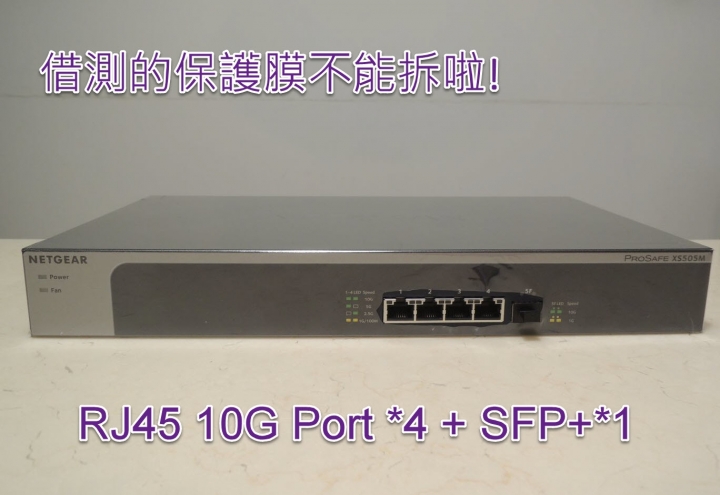

★4個10-Gig/Multi-Gig Copper RJ-45連接埠

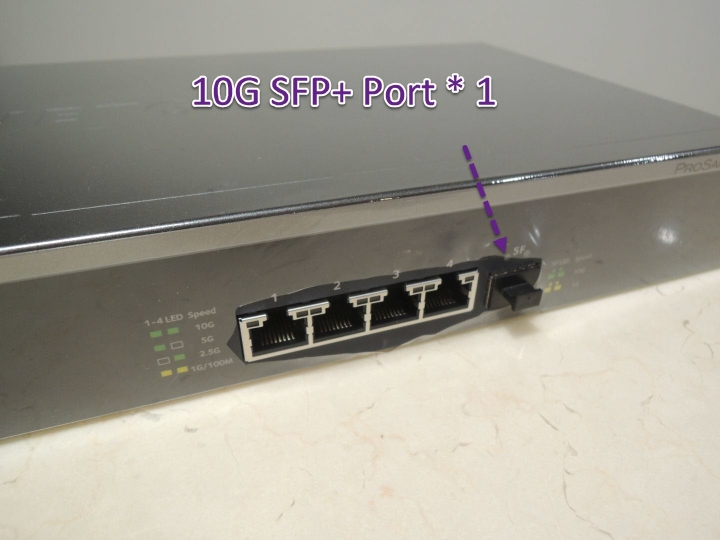

★1個SFP+ 連接埠
★提供100Gbps背板頻寬
★五年保固

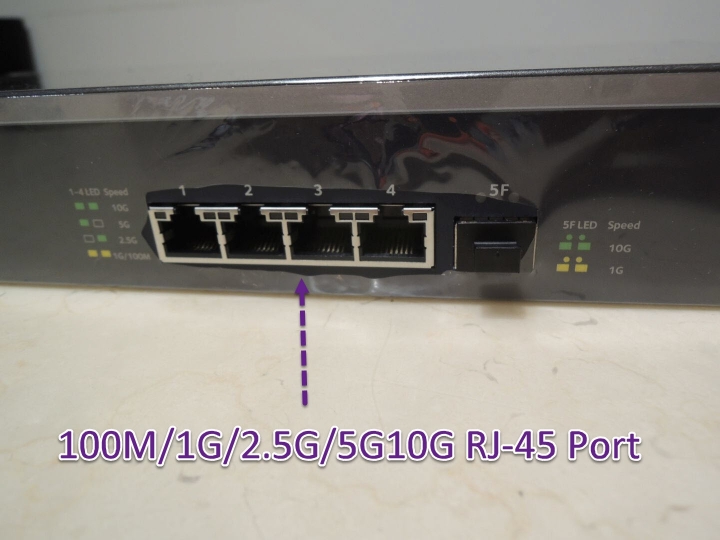

比較特別的是, RJ45 Port 是 Multi-Giga 的規格, 支援 100M/1G/2.5G/5G/10G RJ-45 copper ports

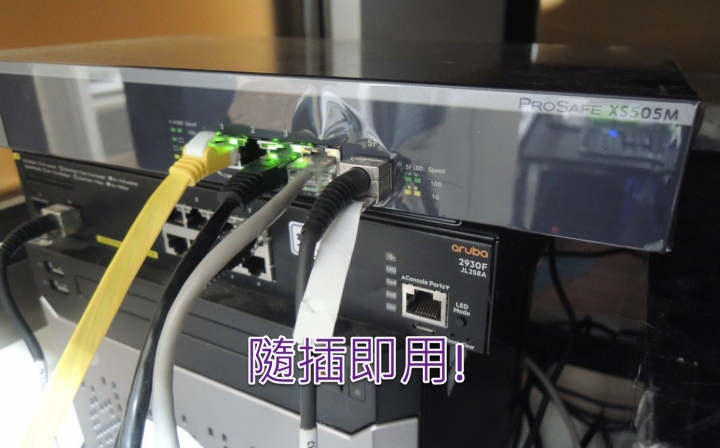

這台是無網管 switch, 基本上很適合 SOHO 使用, 隨插即用自動偵測連線速度, 雖然這台也支援 2.5G/5G, 但自己覺得 user 在價格差不多的情況下都會直接選擇 10G 網卡吧.


這次實測的 NETGEAR ReadyNAS RN526X 6 bay NAS, 已經內建了 RJ45 10G Port*2, 請原諒小弟沒有高級的 Cat6/7 網線, 就直接拿買 NAS 隨附的 Cat5e 網線來用.

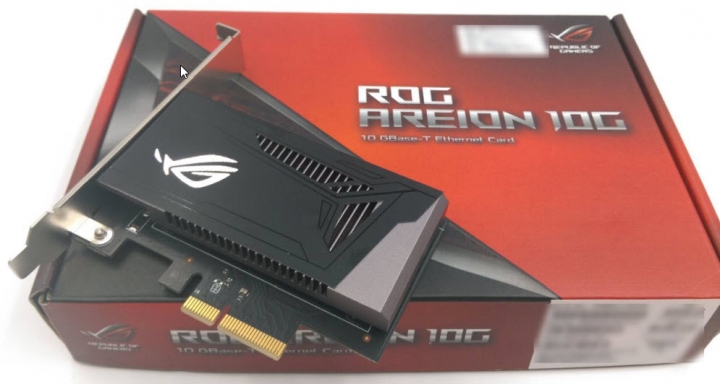

電腦就一般 i5-7400 32GB Windows PC. 搭配 Asus ROG AREION 10G 網卡, 這張卡也是很多人推薦的超值 10G 網卡, 大約 US$100.



ReadyNAS 最新的 firmware 6.9.1, 在 v6.9 版本中 NETGEAR 加入了最新的 metadata tiering 技術, 將 btrfs metadata 存放在高速的 SSD 中, 據原廠指出, 可以增加 random 寫入及小檔的效能.

v6.9.0 firmware release note

(white paper)

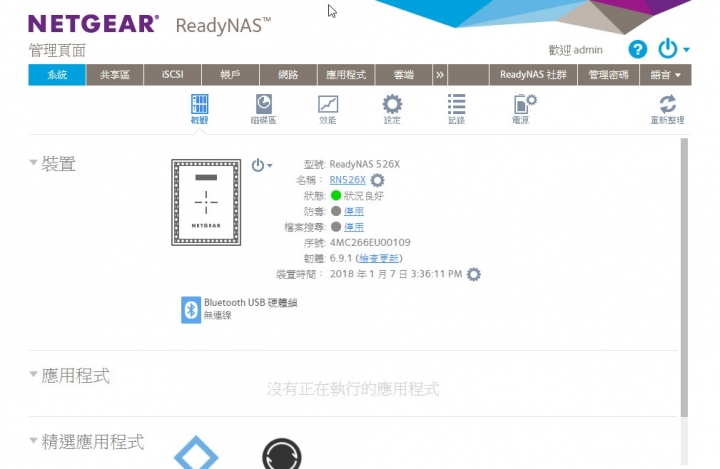

RN526X 更新至 6.9.1 firmware, 以支援最新的 tiering 技術.

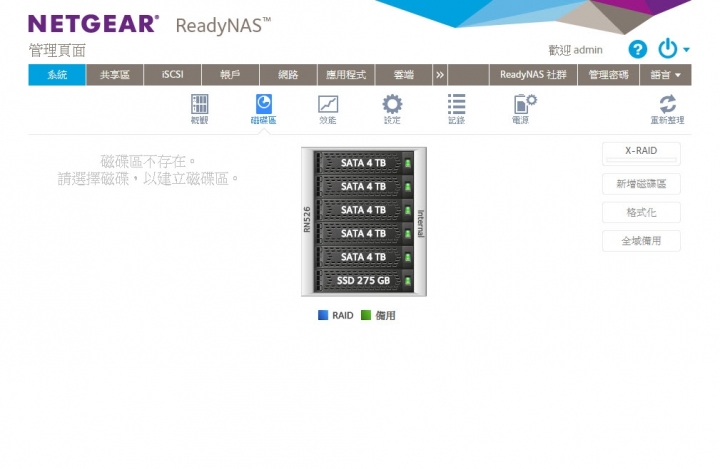

實測中採用了五顆 WD 4TB NAS 碟, 以及一顆美光 275GB SSD

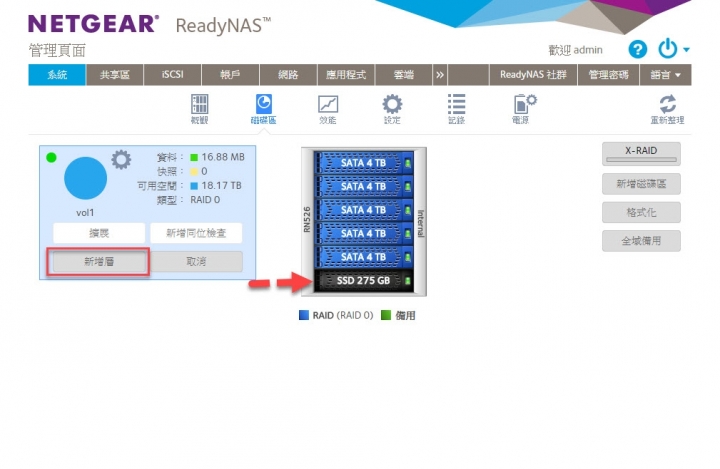

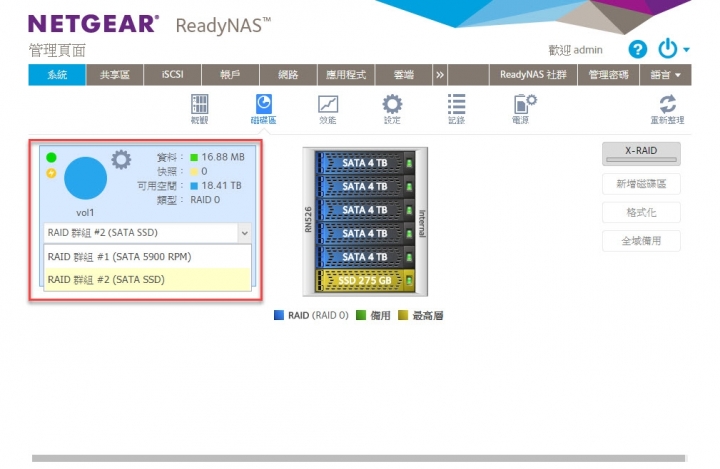

在原本的 4TB HDD*5 (RAID0) 加上 SSD 層

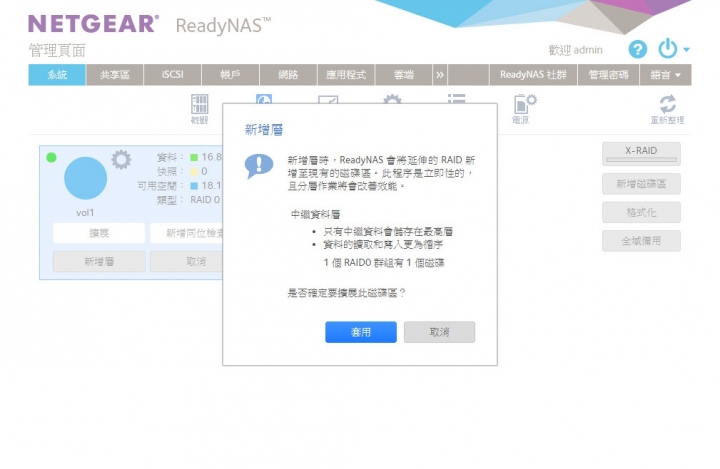

儲存空間由高速 SSD & 大容量的 HDD 層組合而成.



10G 實測


先用 fio 測一下 NAS 本機的讀寫效能. 結果如下, 大檔讀寫大約在 815MB/s 上下.


root@RN626X:/vol1/public# ./fio fio.conf
read: (g=0): rw=read, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16
write: (g=1): rw=write, bs=1M-1M/1M-1M/1M-1M, ioengine=libaio, iodepth=16

fio-2.13
read: Laying out IO file(s) (1 file(s) / 16384MB)
write: Laying out IO file(s) (1 file(s) / 16384MB)

Jobs: 1 (f=1): [_(3),w(1)] [61.8% done] [0KB/7087KB/0KB /s] [0/1771/0 iops] [eta 01m:40s]
read: (groupid=0, jobs=1): err= 0: pid=8135: Sun Jan 28 14:09:22 2018
read : io=16384MB, bw=832906KB/s, iops=813, runt= 20143msec
slat (usec): min=157, max=516, avg=239.42, stdev=70.29
clat (msec): min=10, max=64, avg=19.42, stdev= 3.09
lat (msec): min=11, max=64, avg=19.66, stdev= 3.09
clat percentiles (usec):
| 1.00th=[17280], 5.00th=[17536], 10.00th=[17792], 20.00th=[18304],
| 30.00th=[18560], 40.00th=[18816], 50.00th=[19072], 60.00th=[19328],
| 70.00th=[19328], 80.00th=[19584], 90.00th=[20096], 95.00th=[20864],
| 99.00th=[31360], 99.50th=[40192], 99.90th=[55552], 99.95th=[57088],
| 99.99th=[63232]
bw (KB /s): min=436120, max=841725, per=72.81%, avg=606414.72, stdev=51930.75
lat (msec) : 20=86.96%, 50=12.74%, 100=0.30%
cpu : usr=0.54%, sys=20.18%, ctx=16444, majf=0, minf=4106
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=16384/w=0/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

write: (groupid=1, jobs=1): err= 0: pid=8161: Sun Jan 28 14:09:22 2018
write: io=16384MB, bw=839029KB/s, iops=819, runt= 19996msec
slat (usec): min=106, max=394, avg=220.17, stdev=60.64
clat (msec): min=2, max=56, avg=19.30, stdev= 2.26
lat (msec): min=2, max=56, avg=19.52, stdev= 2.26
clat percentiles (usec):
| 1.00th=[17280], 5.00th=[17792], 10.00th=[17792], 20.00th=[18304],
| 30.00th=[18560], 40.00th=[18816], 50.00th=[19072], 60.00th=[19328],
| 70.00th=[19584], 80.00th=[19840], 90.00th=[20096], 95.00th=[20608],
| 99.00th=[29824], 99.50th=[30848], 99.90th=[47872], 99.95th=[51456],
| 99.99th=[56064]
bw (KB /s): min=752000, max=877139, per=97.75%, avg=820168.85, stdev=27856.19
lat (msec) : 4=0.03%, 10=0.03%, 20=81.95%, 50=17.91%, 100=0.09%
cpu : usr=7.20%, sys=12.80%, ctx=16402, majf=0, minf=9
IO depths : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=99.9%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.1%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=16384/d=0, short=r=0/w=0/d=0, drop=r=0/w=0/d=0
latency : target=0, window=0, percentile=100.00%, depth=16

Run status group 0 (all jobs):
READ: io=16384MB, aggrb=832905KB/s, minb=832905KB/s, maxb=832905KB/s, mint=20143msec, maxt=20143msec

Run status group 1 (all jobs):
WRITE: io=16384MB, aggrb=839028KB/s, minb=839028KB/s, maxb=839028KB/s, mint=19996msec, maxt=19996msec



傳輸效能實測

前面的測試實際上是遇到了一些瓶頸, 採用 Asus Aquantia 10G NIC, 在大檔的讀寫效能上一直不理想, 當 PC & NAS 不啟用 jumbo frame 時, 大抵只能跑到 300MB/s 左右, 但當啟用 jumbo frame 時速度就提升到 700MB/s 以上.

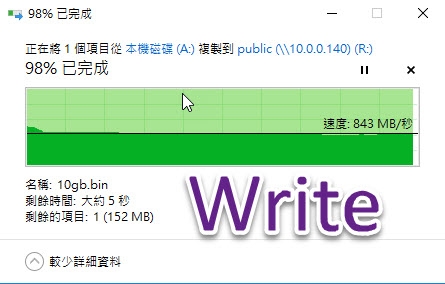

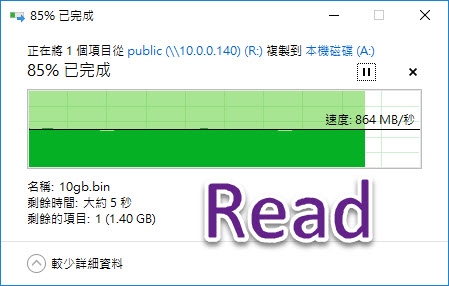

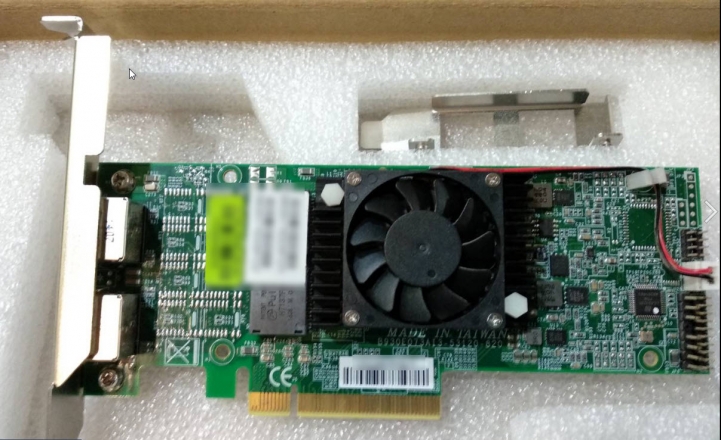

當然這部份應該是自身調校的能力不足, 後來乾脆直接換了一張 Intel X540-T2 10G 網卡. 採用預設的 MTU, 在 XS505M & NAS 都沒有更改設定的情況下, 單單只是換了張網卡. 傳輸效能就上來了.




FB:VoIP電話技術交流

pctine wrote:
這幾年 CP 值最高的 10G switch 就屬 NETGEAR XS708E 系列

QNAP上次出的限量10G交換器真的是最划算,只可惜只有賣一次就絕跡了
還好有搶到一台

tagahu_123 wrote:
QNAP上次出的限量10G交換器真的是最划算...(恕刪)


往事只能回味,,,也就只出了那麼一次.
FB:VoIP電話技術交流

pctine wrote:
可否自行擴充記憶體...(恕刪)


這台看起來很不錯,

有點想買。

不知道會不會價位很貴?

台灣地區容不容易買到?

這一台會自動設定RAID還不錯,

現在的網路儲存設備越做越進步。
