[求助]請各位高手幫忙指點該如何安裝此電視卡？

各位高手好，
昨天我從一位高職同學的廢棄電腦拆下電視卡，但是我不知道要怎麼安裝，因為除了電視卡本身還多了一條疑似電源線的線材(依照兩位判斷應該是音源線

)，但我不知道要接在哪邊，希望各位高手幫忙。

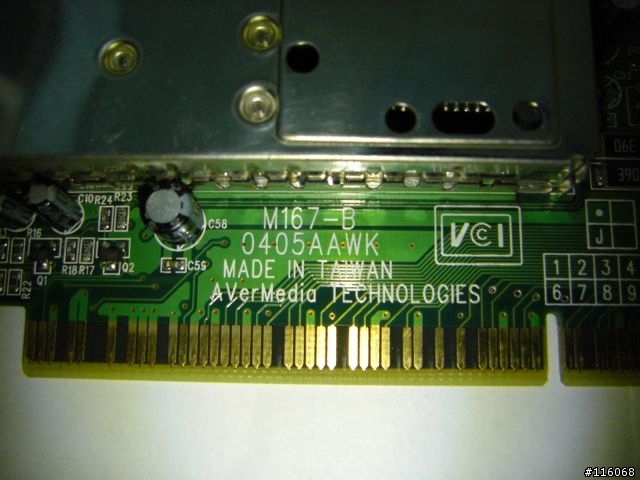

以下附上幾張圖片作為判斷：
[求助]請各位高手幫忙指點該如何安裝此電視卡？

主機板：MSI EFINITY

POWER：Bequiet 400W

2009-08-12 1:48 #1

文章關鍵字

高手電視卡

水秤子

283分

2樓

水秤子

個人積分：283分

文章編號：13994808

這種4PIN扁頭線
一般都是所謂的音源線
看電視卡的那個接頭應該是電視的音源輸出
就把線一端接電視卡
另一端接到音效卡或主機板內建音效卡上的AUX IN
這個設計應該是要使音效統一由音效卡輸出
試試看吧!!

這張電視卡是圓剛的
剛才官網看了一下
應該是停產產品了
官網沒有它的任何資訊
不過可以試著去電客服
也許可以有更正確的協助

yjlee_146

12分

3樓

yjlee_146

個人積分：12分

文章編號：13994818

看起來是音源線
不是電源線
一頭插主機板的音源孔輸入(譬如AUX IN OR CD IN),
另一端就插電視卡的音源輸出

boy155112

1230分

樓主

boy155112

個人積分：1230分

文章編號：13994861

感謝兩位回答，果然工夫還差很多，還以為是電源線

(給予兩位各五分積分

)
的確電視卡後方有音源輸入端子，我也已經向客服要驅動程式，因為電腦可以抓到，只差驅動程式而已...

01不給改暱稱，請叫我柚子 Blog: http://www.3cblog.idv.tw

水秤子

283分

5樓

水秤子

個人積分：283分

文章編號：13994906

boy155112 wrote:
感謝兩位回答，果然工...(恕刪)

電視卡那端的音源端子應該是輸出端
除了驅動程式外
最好向客服看能不能要到使用手冊的影本或是PDF檔

boy155112

1230分

樓主

boy155112

個人積分：1230分

文章編號：13994925

但是他寫AUDIO IN 耶...(難道是印錯？)

01不給改暱稱，請叫我柚子 Blog: http://www.3cblog.idv.tw

水秤子

283分

7樓

水秤子

個人積分：283分

文章編號：13994968

這個面板的Audio in 應該是外接影音設備的音源輸入
就是外接播放器,遊樂器之類的
面板中間那個是類比電視纜線連接端
最下面的是影像輸入端子
應該是要有另一條分接線
可以輸入影像AV訊號或S端訊號
如果沒有分接線
那就是一個單純的S端子影像輸入

而你頂樓圖2的那個黑色扁頭4PIN端
應該就是總音源的輸出端
透過4pin音源線接到音效卡或主機板上的AUX IN
讓聲音能從音效卡集中輸出

能拿到說明書的話
一切的疑問都可以解問
不然就只能東試西試了 ^^;
