日前我也作了一個完整的四菱形未加導波環
有加上鋁箔紙作反射訊號
效果一級棒!!訊好品質真的很好
成本七十台幣搞定
但有理論部分不懂
想要上來請教論壇們的各位前輩
1.請教此雙菱形天線(在瀏覽討論串中，前輩也提及到此天線正名為"都卜勒天線")之內阻討論的來源是為何？因單純使用歐姆表並無法測出該討論串所提及到"單菱形電阻為100ohm，雙菱形並接(應該指的是並聯)而讓天線本身內阻為50ohm之值，此原因是否指前輩提到的阻抗為"高頻特性阻抗"？
2.若前輩所提之阻抗為高頻阻抗，後學不知如何詳細計算出該阻抗之值，可否請教前輩是使用哪種計算公式作計算？
3.該設計天線運算公式裡有提及到，1/2波長及1/4波長的設計方法，有關於"幾分之幾的波長"設計，在後端電路接收訊號會產生何種影響？又或者我們在設計接收天線時是否可以以1/8波長的方式來去設計此雙菱形天線？
3.1 四菱形的天線設計是否為將1/4波長的雙菱形天線，改良成"1/2的菱形天線"?
4.天線內阻透過串併聯等方式作阻值提升或降低對天線接收能力是否會產生嚴重的影響?(但不知如此是否會產生虛阻抗的變化?)
4.1 天線設計裡，虛阻抗所代表的真正意義是?在學校裡的老師有提到，若虛阻抗阻值越大，其實天線本身在傳送、接收的增益是相對的越好，前輩您覺得此說法是否成立?
5.目前有做了一個四菱形天線，使用5c2v特性阻抗為75ohm的銅軸電纜，這樣的阻抗不匹配如果針對"接收"而言，會產生什麼樣實際上的影響？
6.如果我需要詳細的"天線接收增益"及"頻寬、使用頻帶"等訊息，我應該從何得知?(一定要使用網路分析儀才能得到相關結果？)
7.如網頁所示，因後端電路需要前級內阻阻抗越小越好，除了並聯天線降低內阻外還有無其他元件可達降低內阻的方式?(看很多相關討論串似乎也提及了若直接並聯天線降低內阻會造成駐波產生在"結合點"，請教這句話的意思是?[抱歉，因為後學主修並不是天線，若問的問題沒有深度還請版主見諒!])
http://www.wretch.cc/album/show.php?i=drash&b=2&f=1685197790&p=0
很抱歉問了前輩這麼多的問題，後學有實際依樣畫葫蘆製作了四菱形天線，的確在接收訊號效果上表現良好，但在理論上有點摸不著頭緒，還請前輩多多指導，感恩!!^__^
個人積分：67分
文章編號：18993660
個人積分：0分
文章編號：19019883
個人積分：652分
文章編號：19116833
我也來分享這兩天做的兩組天線.
第一組就是傳說中的衣架天線啦. 效果還不錯, 一開始隨便掛在五樓陽台鐵窗外,
ZP-600T接收HiHD的品質是20%, 畫質穩定流暢.
黑色盒子內側上方貼有錫箔紙, 距離下方天線約8公分多, 增強後的訊號品質是30%,
而且天線放在室內窗溝上即可, 也不受一樓摩托車經過時的干擾. 爽!
測試完畢之後就借給同事了, 所以拿出播放機附贈的小棒棒天線改裝.
這個透明塑膠盒來自在天天都騙你賣場所買的現切鳳梨, 高度也是八公分多.
在底部兩個角落鑽孔讓天線穿過, 再鎖回原來的天線底座上, 盒蓋內側上錫箔就ok了.

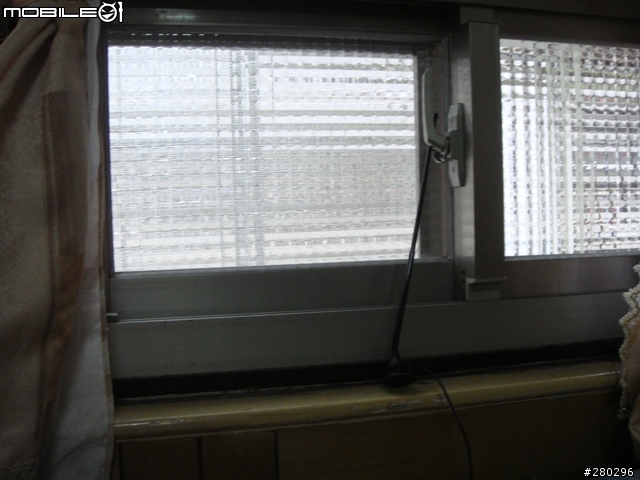

蓋起來的模樣. 內部空間可以收納電線, 攜帶方便.
同樣的位置, 增強之前的訊號品質約7~14%, 蓋上蓋子增強後可達21%.
不過老實說, 自製天線雖然加強了收訊品質(之前的小棒棒怎麼放, 收HiHD都收得很勉強),
但是還是受擺設位置影響比較大, 甚至室內的品質還比室外好.
方向也不是正對著發射台. 總之, 就是盡可能地接受四面八方的漫射波,
反覆測試出最佳擺設位置與方向.
第一次分享, 寫得很粗糙, 也沒有拍電視機畫面, 請多包涵 ^^a
