[開箱兼心得] 時立HD70A影像擷取卡

--------------------------
2012/05/31新增
專為HD70A寫的 AmaRecTV & AviUtl 教學文
--------------------------
原本是看上G.F大的Earthsoft PV4...無奈我家的顯卡已經額外占掉了一個PCI插槽,剩下的插槽又被我拿去插SATA擴充卡,怎麼辦...鼻孔也不是PCI介面的

找到最後整張主機板可插介面卡的位置只剩下一組PCI-E 1X,
在01上尋找一下,嗯...還有Intensity Pro和HD70A可挑

HD70A
=> 嗯...對岸的產品,驅動寫得不好,價位可接受

Intensity Pro
=> 說真的,看到價錢時就軟掉了

當下就決定買HD70A
網拍下訂後送到手上大約等了2天,還另外加購了一台HDMI分配器

延伸閱讀
「Earthsoft PV4」720p/1080i 擷取卡,遊樂器抓圖怪雞絲 [G.F]
擷取720P/1080I的HDMI版影像擷取卡 HD70A/HD60A [四小昕]
Blackmagic Design - Intensity Pro™ 720p/1080i 擷取卡 [viateam]



看起來就是很普通的一張卡



也很普通的偷掉了一點東西

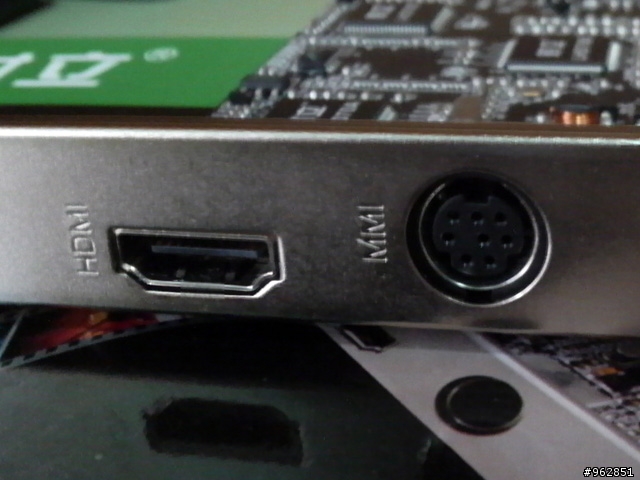

提供HDMI輸入、色差和S端子輸入

包裝裡就介面卡一張、說明書、保證卡、序號、短檔板、你不會想去用的光碟和...一坨線


看影片比較快


話說我實在很不喜歡那本說明書
它給我的感覺就跟近幾年的紙錢一樣,摸起來粉粉的

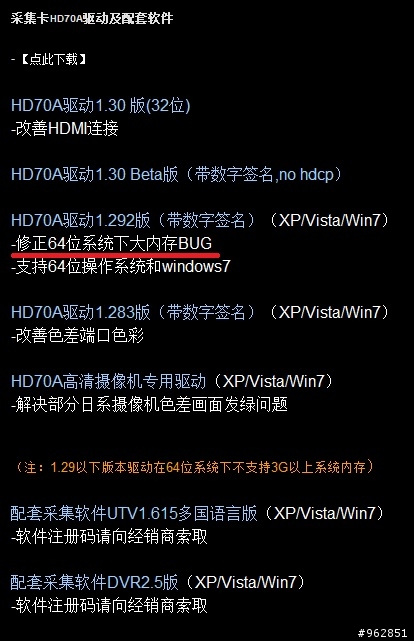

官網上有提供新板驅動,有修正64位元時記憶體超過3G會死亡的BUG
目前用起來沒有出過問題

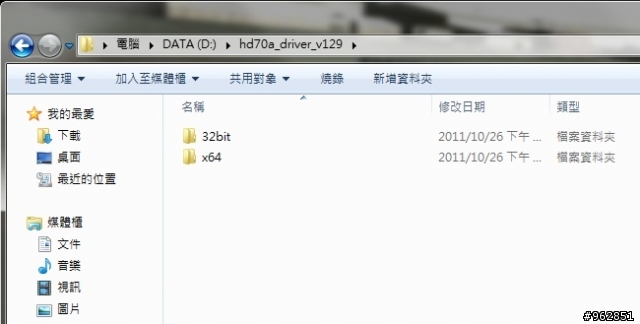

壓縮檔內包含了32和64位元的驅動


用Potplayer來試試看


嗯...有畫面,還好沒有買到卡王


偏白的擷取畫面
其實剛開始的截取的畫面並沒有這麼漂亮,反而有偏白且飽和度不足的問題
還好撥放器可以直接做調整,不用在後製時修來修去。

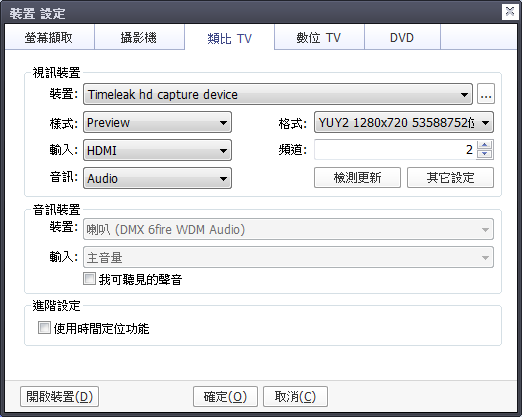

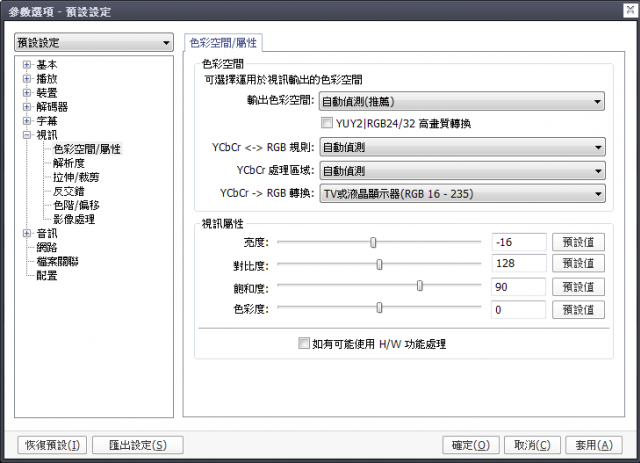

底下是我在使用的設定值


依個人的喜好下去做調整,當然你要錄黑白的我也沒意見

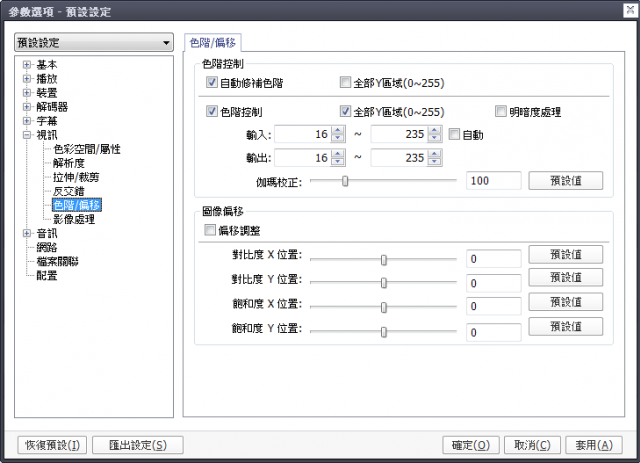

這上面沒什麼好講的,就勾起來後畫面看起來比較順眼一些



這張是調整前,大家可以很明顯看的到毛細孔粗大的問題


太太,這麼好的保養品上哪買阿


錄720P就好
我摸了兩三天才得出上面的結論


一切的一切全源自於這裡

首先是CPU
包裝上是寫Intel core2 2.4GHz/AMD Athlon X2 5400+或更高
嗯...我的是1055T,應該沒什麼問題...No~問題可大了
錄720p時CPU的總使用率竟給我飆到90%以上,1080i時錄製出來的影片更是頓到想翻桌
只因為我手賤把那個"使用高畫質壓縮"勾了起來,取消的話錄1080i時CPU的總使用率不會超過60%

硬碟速度
720P 60fps的資料量一般硬碟還可接受,1080i就超過負荷了
如果你是像我一樣只是拿來錄個短片+有超過2G的閒置記憶體空間,那Ramdisk 1G出來就很好用了
當然也可以使用SSD或是玩Raid,自己喜歡就好

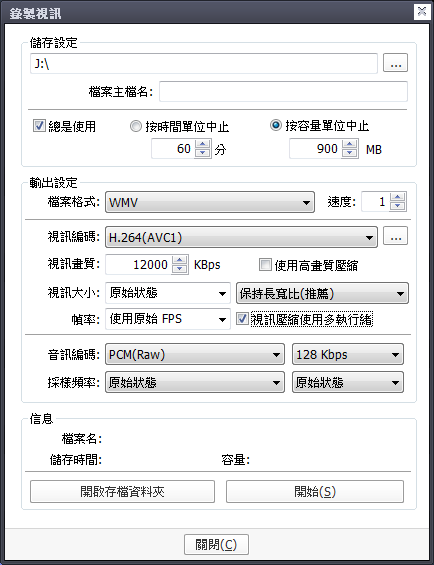

錄製的設定大概和上面一樣,唯獨錄720p時我會把"使用高畫質壓縮"勾起來
其實Potplayer也是可以錄無損檔,只是需要付出的代價很大(10秒約900mb)


錄製影像的延遲
其實剛開始還沒有發現這問題,是之後看夢幻劇場2nd錄製的影片時才發現到...怎麼對不到拍
感覺聲音比畫面快了點。後來我是把影片後製時,把聲音延遲0.1~0.2秒才解決這問題


截圖分享
都是直出無後製的圖片











影片實例
底下是手邊常玩的遊戲,有支援的兩種解析度的我都會錄,方便比較。沒有的就只錄720p而已
影片會頓很正常,因為上傳Youtube時被強制轉檔成30fps了...
(*字代表調過畫面後才進行錄製)
(以下影片強烈建議使用720P模式下去觀看)

メルルのアトリエ ~アーランドの錬金術士 3~ 720p


メルルのアトリエ ~アーランドの錬金術士 3~ 1080i *

---------------------------------------------------------------------------------
初音ミク -Project DIVA- ドリーミーシアター 2nd 720p *

---------------------------------------------------------------------------------
Gran Turismo 5 720p


Gran Turismo 5 1080i

這兩片壓得有點糟,那時還在抓轉檔的KBps。另外1080i上傳時有點問題,影片到3:42就算結束了

影片原檔我把它上傳到minus上了,有需要的請自取
http://minus.com/mbmHmrTPg4#1g

總結
這張卡我覺得算是入門款。以售價來說,HD70A截取出來的品質我已經很滿意了。但對於預算抓比較高的人,我會建議直接上PV4(如果還買的到的話),比較不會有色彩的問題,抓圖也比較好抓。最後附上電腦配備
OS Windows 7 x64 SP1
CPU AMD Phenom II X6 1055T
RAM 創見DDR3 2G 1333 x2
主機板 GA-880GM-UD2H
顯示卡 藍寶 ATI Radeon HD 5850 公版
系統碟 Hitachi 500G SATA2
錄影碟 Ramdisk 1G
2011-10-28 21:51 #1
z58122862000 wrote:
原本是看上G.F大的...(恕刪)

我也是使用這張HD70A
但是,在我電腦上常常出現無畫面有聲音的清況
我是選擇1080i接色差,因為驅動版本不支援HDMI
畫質接HDMI比較好

我錄影片時,CPU使用率不會超過30%
建議你,不要選擇WMV,改選擇MP4、MKV

使用驅動版本:1.30 Beta版
OS:Windows 7 x64 SP1
CPU:Q9550S
RAM:DDR2 8GB
顯示卡:撼訊AX6850

b7874639 wrote:
我也是使用這張HD7...(恕刪)

謝謝您的建議
其實那兩種格式我有試過
但我發現WMV格式是最適合我

一方面是MP4不支援PCM錄音
另一方面是我截取影片主要是給DreamScene使用
那玩意只吃mpeg和wmv的格式

另外請問您在錄影時視訊畫質都設多少?

z58122862000 wrote:
謝謝您的建議其實那兩...(恕刪)

錄影時視訊畫質設定8000KBps
上傳youtube會再被壓縮過變成 3XXX KBps ,所以,不需要太高
若是自己看的話,就設定你圖片上的12000KBps或15000KBps

b7874639 wrote:
錄影時視訊畫質設定8...(恕刪)

好的,很謝謝您的建議
z58122862000 wrote:
好的,很謝謝您的建議...(恕刪)

我錄的時候CPU也吃不到50%耶
還可以一邊錄一邊轉檔
除非你有勾到 使用高畫質壓縮

我都是錄8千 轉檔壓到4千5 才上傳到Youtube
有試過接MOD嗎?
我70A接MOD 1280x720沒影像不然就是只有看到一角的畫面
用720x480(還360)才正常
用的軟體是pot跟km

firemantw wrote:
我錄的時候CPU也吃...(恕刪)

會飆高是因為我勾到"使用高畫質壓縮"了,想想還真是自找麻煩。

Artistakira wrote:
有試過接MOD嗎?我...(恕刪)

MOD沒接過捏,不好意思。

Artistakira wrote:
有試過接MOD嗎?
我70A接MOD 1280x720沒影像不然就是只有看到一角的畫面
用720x480(還360)才正常
用的軟體是pot跟km


我接MOD也和你一樣,1280x720或1920x1080都是沒影像,只有720x480正常;
應該是win7 x64 ram超過3g的 bug還沒有完全解決,
官網還建議先用掉一些ram再開啟程式,我試過也沒有用,
不知有沒有人試試只插3g的ram,看會不會正常?
現在只有耐心的等新Driver了
以m機來說(低調一點比較好)
1280x720 會造成影像不正常
HD70A若沒有罷工時,設定1920x1080,可以看得到畫面的
若罷工時,只剩下720x480有畫面
HD70A的驅動程式真的很不穩,時常罷工
現在YOUTUBE對影片權管了過嚴
明明依法可以使用部份影片,做非商業性質的討論
遇到有電視台法務太閒,給你檢舉一下
YOUTUBE是不會查証,直給你記點停掉影片
讓原本影片隱私功能就不見,使用者很吃虧的
所以,我不想再去接觸類似.....
現在偶爾分享玩遊戲的影片...
