小弟手邊有一台KINYO-550
他症狀是一邊有聲一邊無聲
我試過3.5mm出來接到喇叭本體的紅白RCA的音源線是好的
喇叭本體的2條RCA線接到喇叭也是好的
喇叭也是好的
因為轉聲音大小旋鈕有沙沙聲
所以我自己買可變電阻把高低音、Bass、音量 3顆都換掉
原本以為單邊有聲應該也是旋鈕的問題
可是換了後沙沙聲沒了
但還是一樣單邊有聲
拍兩張裡面的電路圖看有沒高手可以教學看怎麼修~
首先3顆可變電阻的這電路板
黃框3pin 黑是地 紅白分別是左右聲道
這邊是直接從RCA輸入端子接過來的
到這邊我拿電腦殼內小喇叭接觸黑紅 黑白 都還有聲音
但是到了右邊紅框5pin我怎麼接都無聲(但你線路都接好 喇叭紅色是正常有聲的~好怪@@)
那5pin紅白一樣是左右聲 粗黑是地 細黑應該是重低音(我看電路走線是走到Bass那顆可變電阻)
黃線應該是沒用 因為我看他電路是接到空接的LED圖示上
電組3顆的6腳我都有量過 調的時候電阻會跑所以電阻正常
也有測別的點來確定電阻的腳有沒正確的焊在電路板上
電路上的電阻也有阻值，麥拉電容不會量...(但有幾十K阻抗)
再來這張板子應該是放大訊號的板子吧..
紅框是重低音的(板上有寫Bass)
綠框是變壓器降壓後AC12V輸入(我有量都有12V)
藍色5pin就是上圖那個5pin
紫色就是接到喇叭本體的RCA輸出接頭
這邊我完全不知怎麼下手
只能看看元件有沒壞
基本上電容不會量 也沒鼓起變型
插在電路板上的線都有量過OK沒斷
紅線的聲音正常 白線的話轉到最大聲只能聽到小小聲
然後小弟猜應該是在輸入就出問題了
不然如果只是輸出到中高音喇叭有問題的話，重低音也應該有白線端的聲音
所以訊號應該是在輸出給中高音跟低音喇叭就已經壞了
所以目前是白線端的聲音很小聲
有高手可以教學一下該如何下手修理嗎
感謝!!!
先感謝各位大大還有祝大家新年快樂
新年就在修東西Orz
小弟補上一些圖

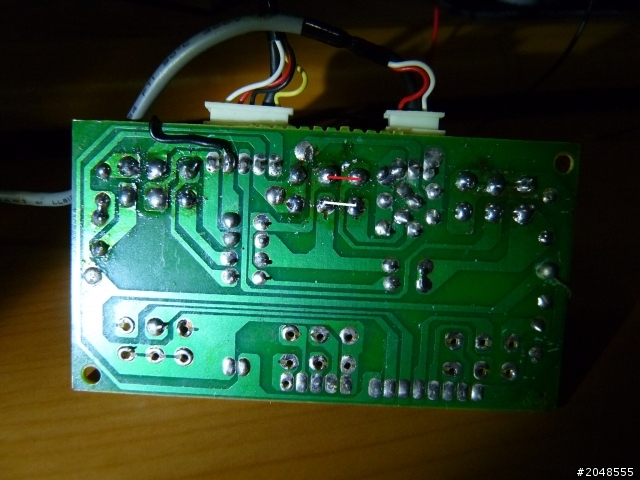

3顆可變電阻電路板背面，接頭向上
那一條黑線是因為我解焊可變電阻時把電路板弄掀起來不好焊了
所以我直接拉一條線在相對位置
2025跟4558D的電路(大散熱片在左，有標2顆IC的第1腳)
2025被我拔掉散熱片之後
那4腳都是GND
2025跟4558D的接腳圖
百度有查到2025這個
http://baike.baidu.com/view/2148949.htm
我有量了一下他說的第2跟15腳是不是Va一半電壓(Va應該是指Vcc)
我量都有7V
所以接下來要怎麼測呢Orz
2014/1/31 20:30更新
最新消息~~~
小弟異想天開的把輸入直接pass過3顆可變電組板
接法如下
左3pin是輸入 右5pin是輸出
我把線拔掉
直接用單心線接黑對黑，紅對紅，白對白，然後喇叭OUTPUT是有聲音的!!!!
所以問題出在3顆可變這張板子啊~~~~
上面有大大說量看看2組輸入的阻抗有沒一樣
所以我線插著
然後量3pin紅到5pin紅是66K歐母左右
我量3pin白到5pin白是71K左右
問題可能在這邊了Orz
2014/1/31 21:30更新 問題解決!!
後來我開始去一點一點量3pin輸入的紅白到5pin輸出紅白的組抗
發現...
音量那顆可變2組阻抗差很多!!
所以我整個可變電阻拆下重焊上
電阻量測差不多
接好後2邊都有聲啦~~~~
還好沒白花錢買那3顆IC...
不然買完換上也是丟垃圾筒的份...
感謝大家的幫忙啊!!!
祝大家都能過好年~
謝謝謝謝!!
