首利很SORRY? 黑山武林400W拆解

這篇其實有點是在練習XD...請多多指教

因為所以~收到一顆黑山武林400W(三歲+閒置半年)
雖然首利名聲不好,又號SORRY...
不過這顆拆開一看,雖然用料的確囧但也沒到會自爆
打算電容日系化後給友人的P4 1.6G網路小說孝親機(?歲)替換
他那台P4裡的隨殼(CWT)已經爆容一年了XD
(後來還是算了....時間另有安排,而且反正容值正常

以下都稍微縮圖,不看縮圖可以在XF

這是顆雙8cm風扇PSU,本來沒想發文所以已經拆了XD



雙路12V...呵呵,雙路12V.....

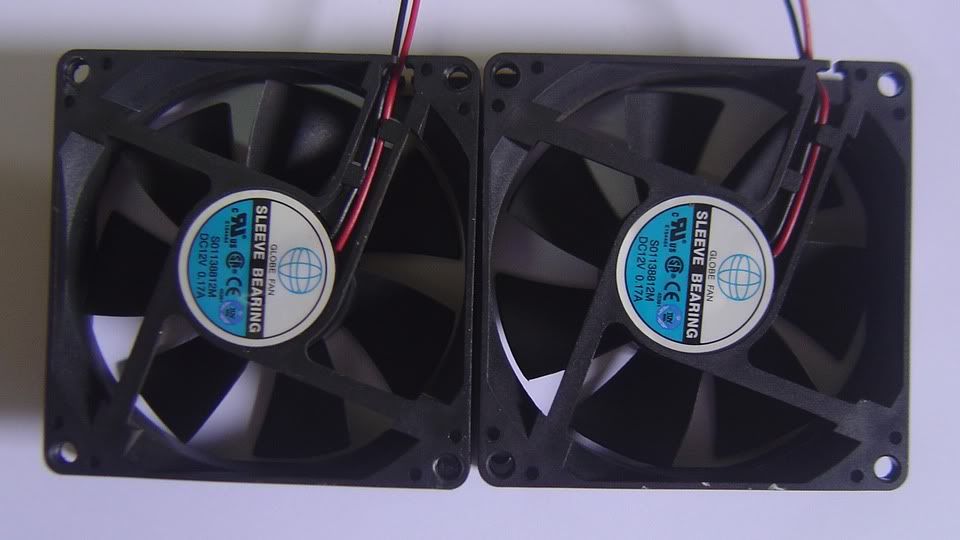

兩顆都是地球牌油封2500RPM、27.4dBA

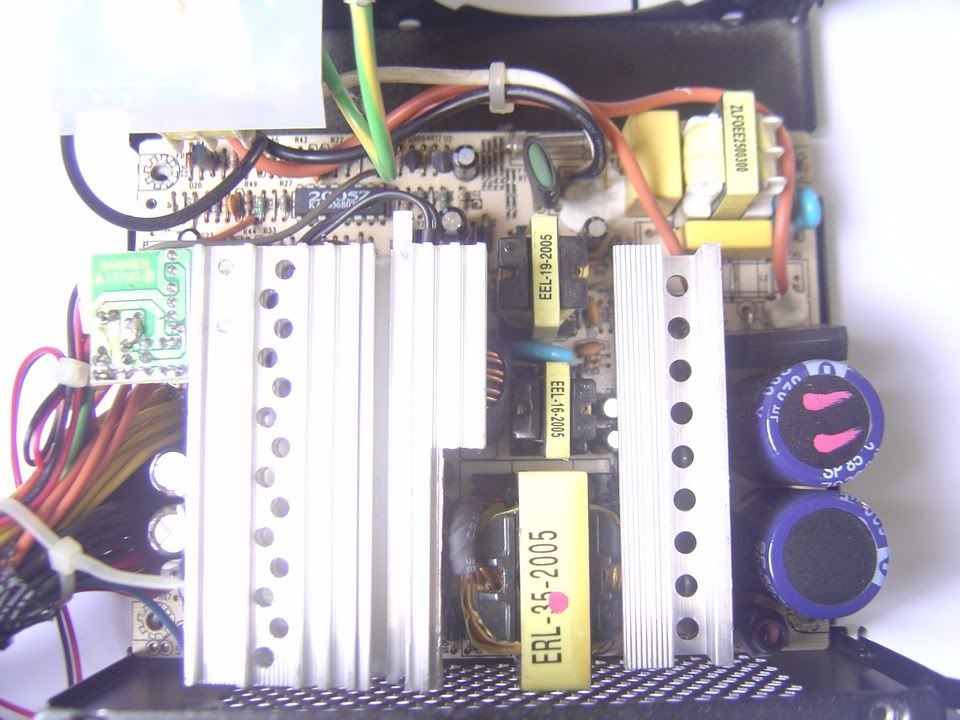

鳥瞰,老半橋

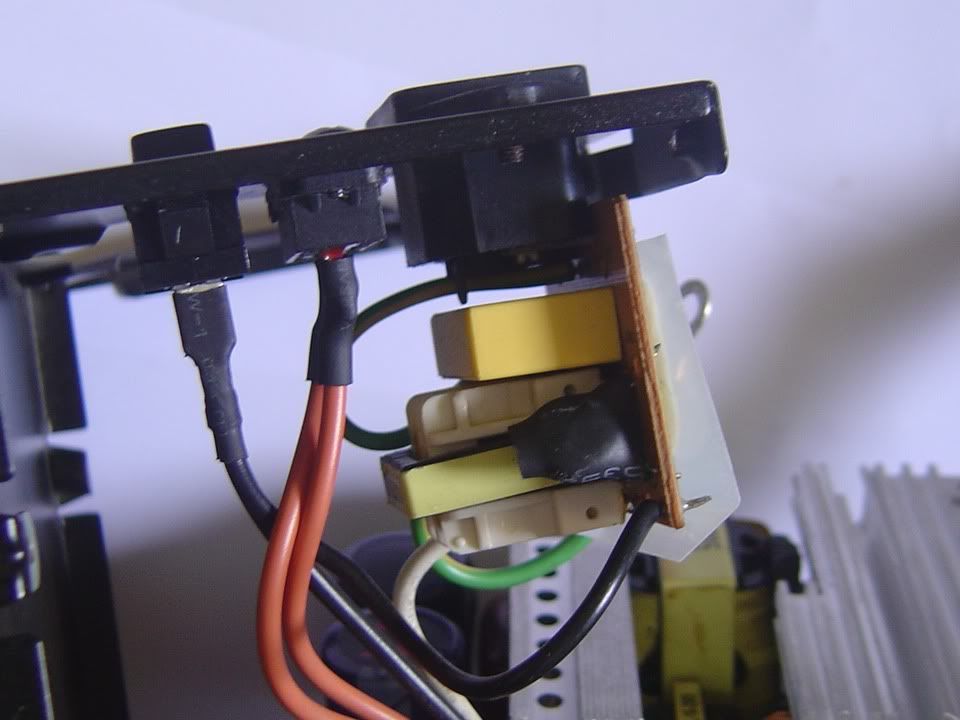

第一階EMI做在AC輸入端上,X、Y電容+電感都在
熱縮套管俱全

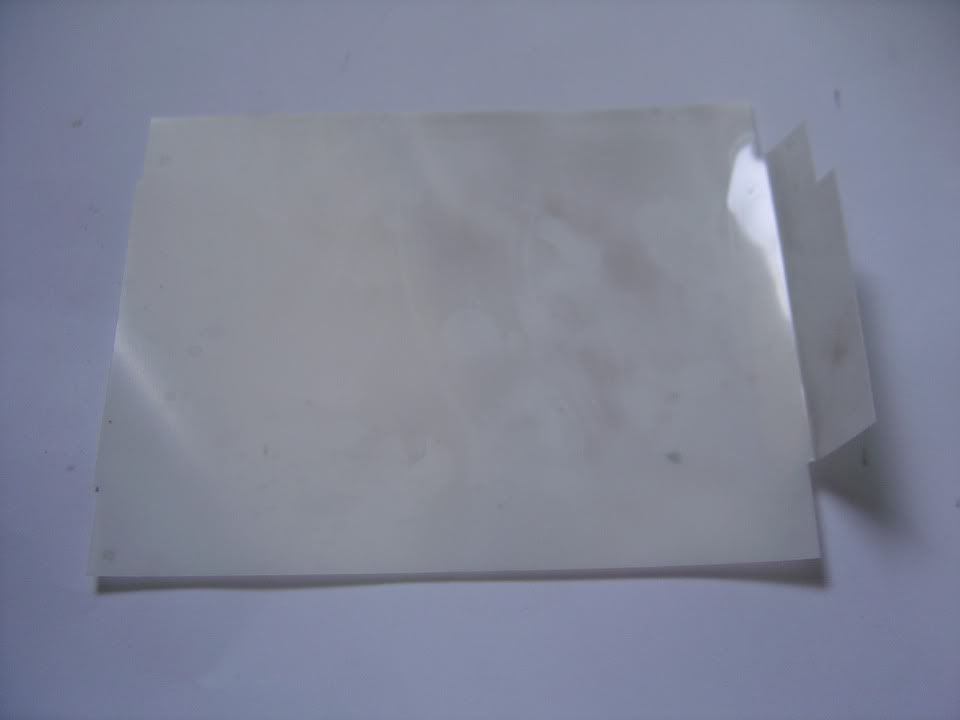

子板背面的絕緣塑片



第二階EMI跟FUSE。EMI沒偷跟絕緣是讓我覺得還過得去的主因(形象太差XD

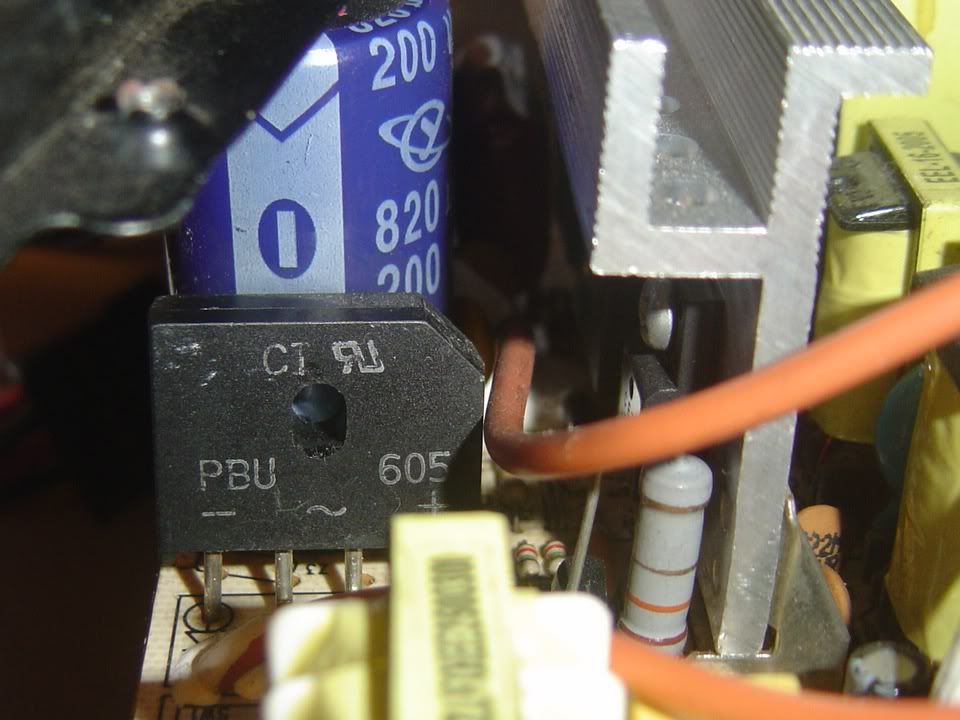

橋式整流子(600V/6A)跟雜牌濾波電容,忘了這牌叫啥....以容值來說是有夠啦....
如我原以為會偷EMI,本來還想說會看到四根二極體(橋整)XD
本來想給橋整鎖散熱片,可是會卡到電容還是算了

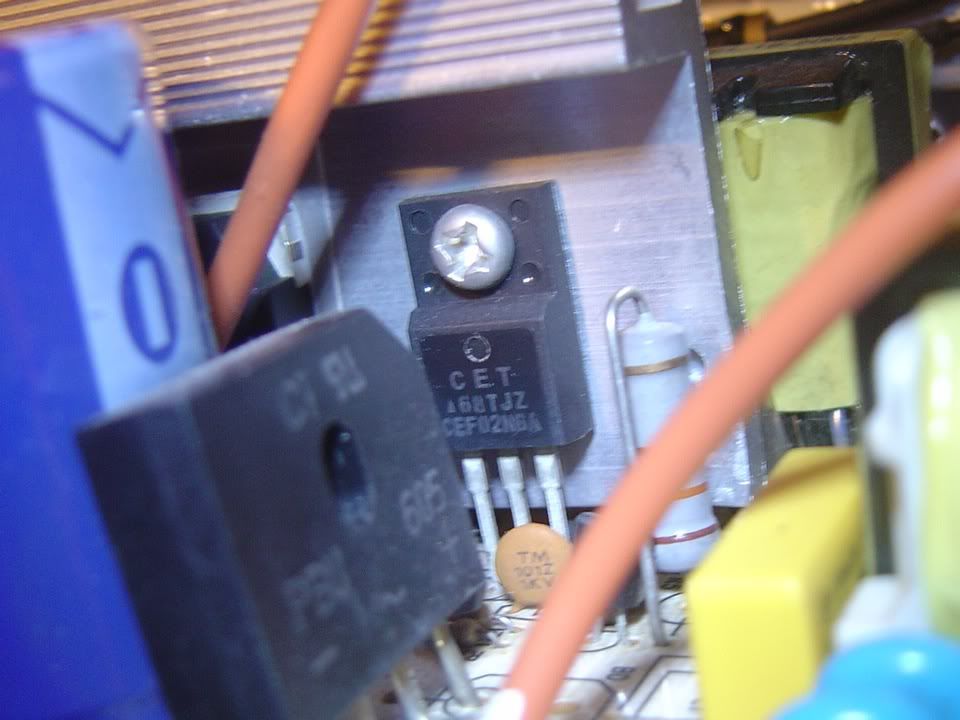

輔助電路電晶體

           VDSS ID  RDS PD
CEF02N6A(TO-220F)  600  1.4  8.5  28
           ↑好 ↑好  ↓好 ↑好
主電路開關晶體是兩顆FJA13009 (BJT)

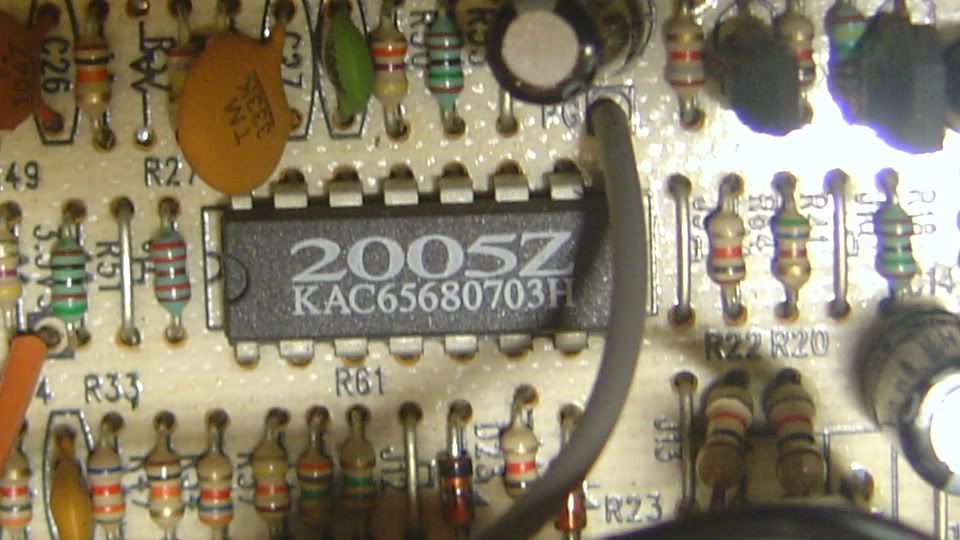

電源管理晶片,提供OVP、UVP、OPP.....喵的若沒OCP那來的雙路12V= =

不過也看到有人說這顆能提供SCP...
難道是因為我抓到的DATASHHET是2005不是2005Z?囧a

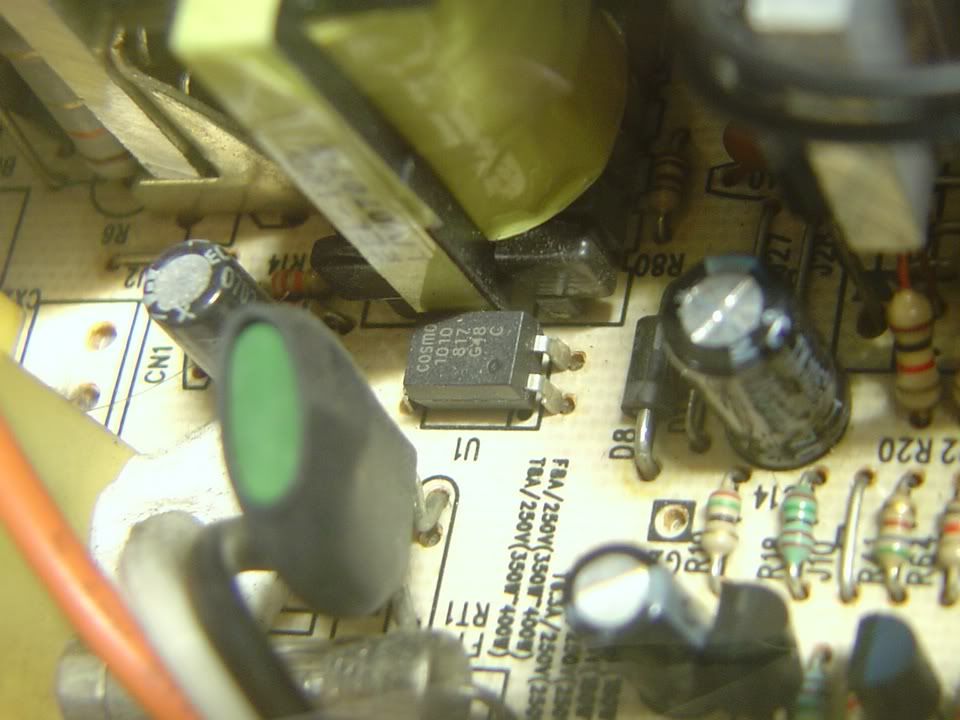

光耦合電晶體

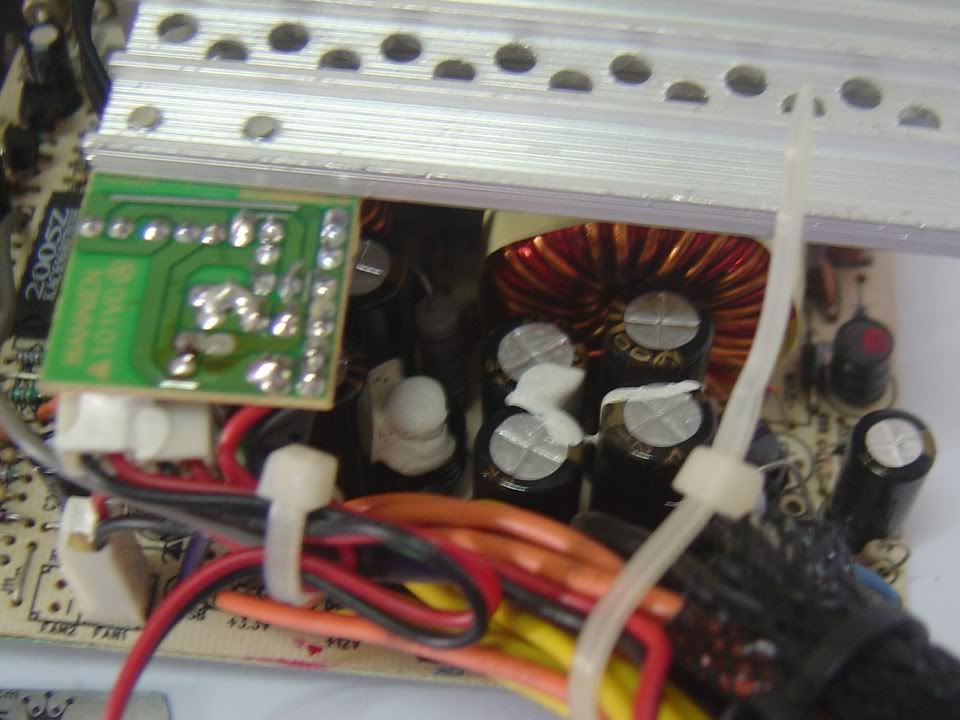

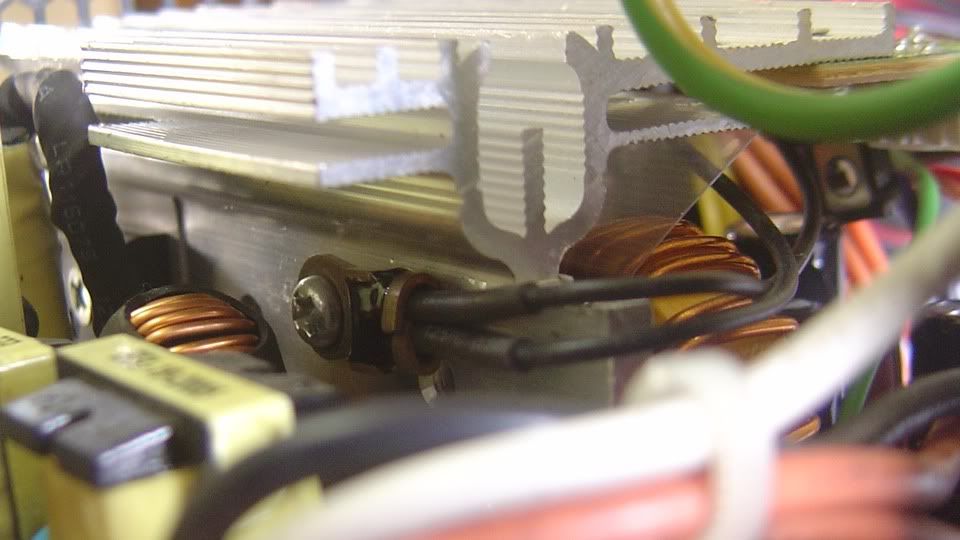

溫控電路的感溫器(熱敏電阻)

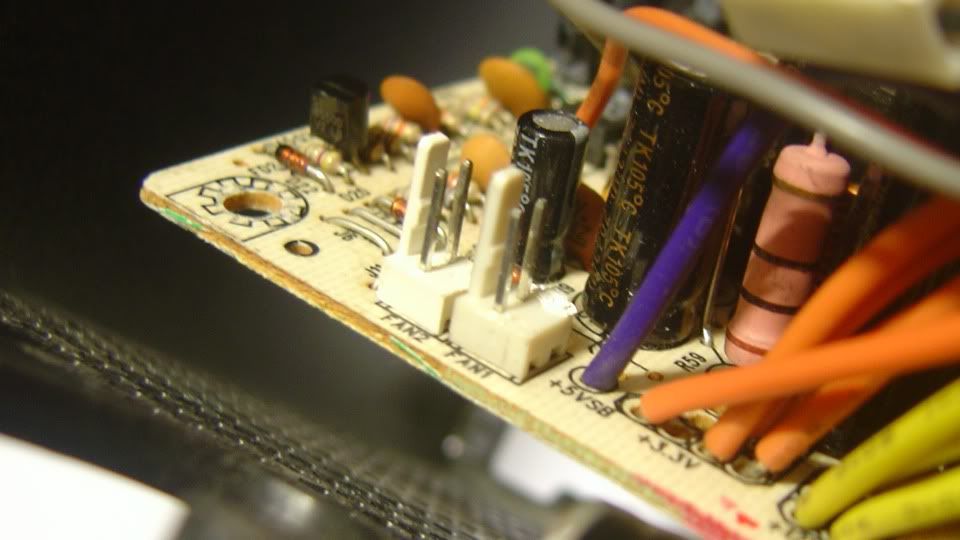

溫控電路從本來是風扇插座的地方供電,這邊小改一下

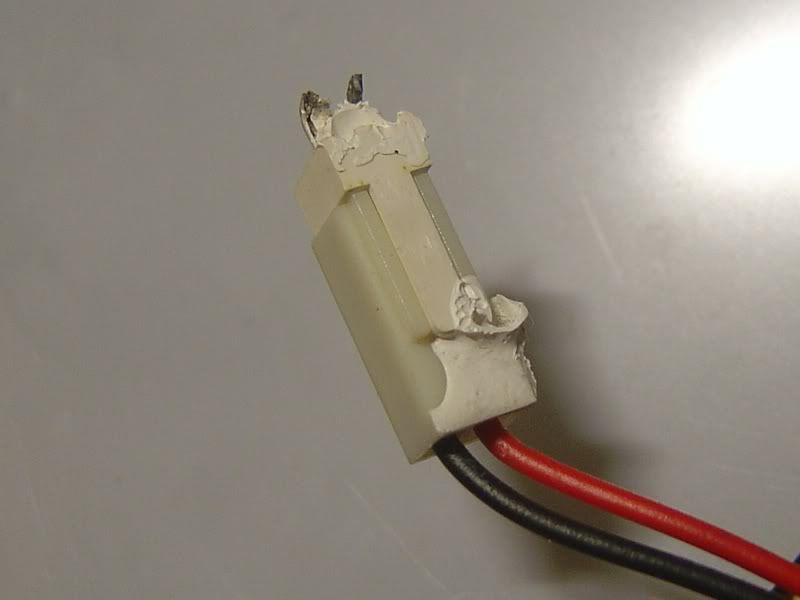

把溫控電路上的2PIN插座剪下,固定膠清一清



焊回主板上便成了兩個全轉速插座...反正跟壞掉的P4風扇比只是電風扇比直升機



歷經三年電容全員健在、容值正常,這樣還換掉太麻煩了(懶

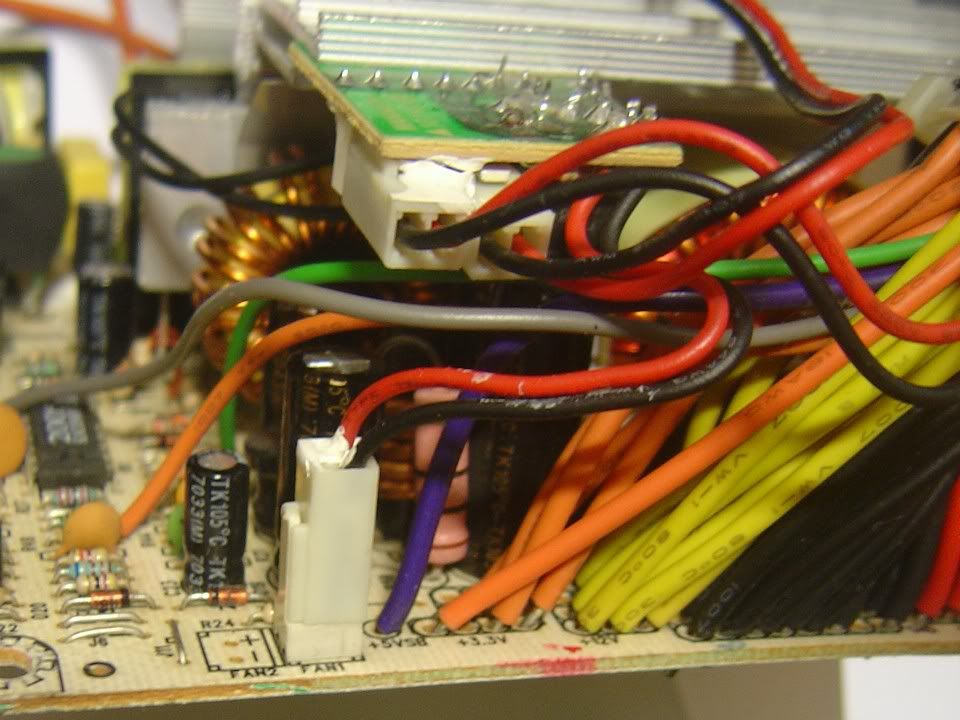

線材輸出處沒有熱縮套....不過反正挿到底了
雖然有條3.3V稍微長了點...不過低壓嘛

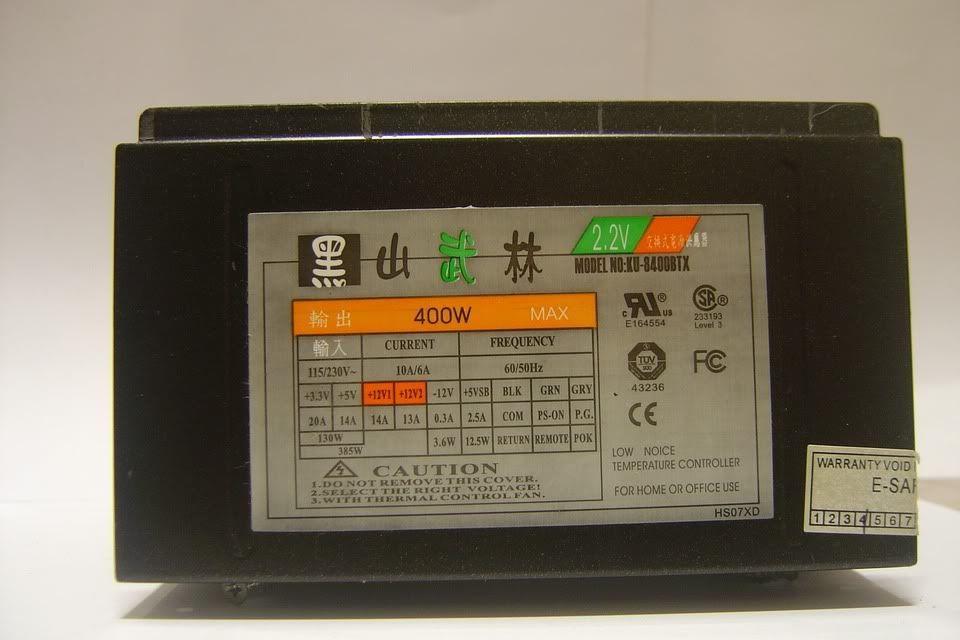

另外我們回想一下這顆的標籤,12V標示是.....雙路?

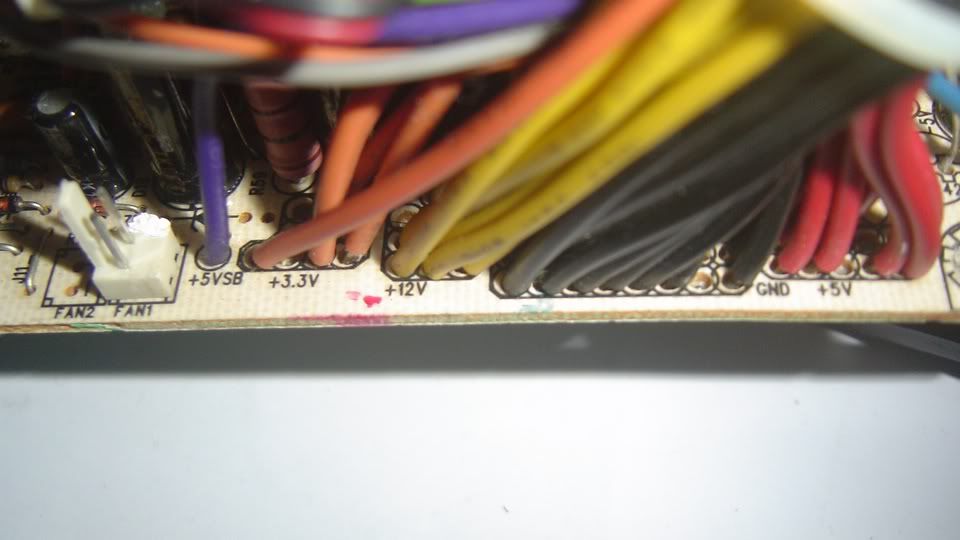

見鬼啦,九條12V黃線焊在一圈要怎麼雙路= =? 而且應該也沒有分流器在.....
(分流器為低阻抗電阻,利用兩端壓差跟放大電路得知電流大小
電流超標便關閉,即為OCP,而12V輸出分組監測即為多路12V)



PCB背面跟絕緣,OVER













接著實測..

方法:
SP2004燒機,UNI-T UT61E連線記錄電壓,瓦特計延長線看功耗
其實初學者用指針的比較不怕用壞...應用也較多...不過真是蠻想要能電腦連線的XD
那...要多學點電才不會浪費...


配備:
很遺憾的一台高清機實在沒吃什麼電,只能比平常多超一點稍微彌補
E5200 OC4G @1.35V
kingston DDR2 2G*2
ASUS P5B P
AMD 3450
6400AALS*2 + 7K2000 2TB
另有一顆當假負載的除役鹵素嵌燈,本來有好幾顆的被丟到剩一顆OTL
規格是50w,不過實際上只剩40w左右
(然後最近又有數顆被換成LED,家老為什麼好喜歡LED?)

鹵素燈啟動電流不小最好啟動前就接上,啟動後再接會有電弧

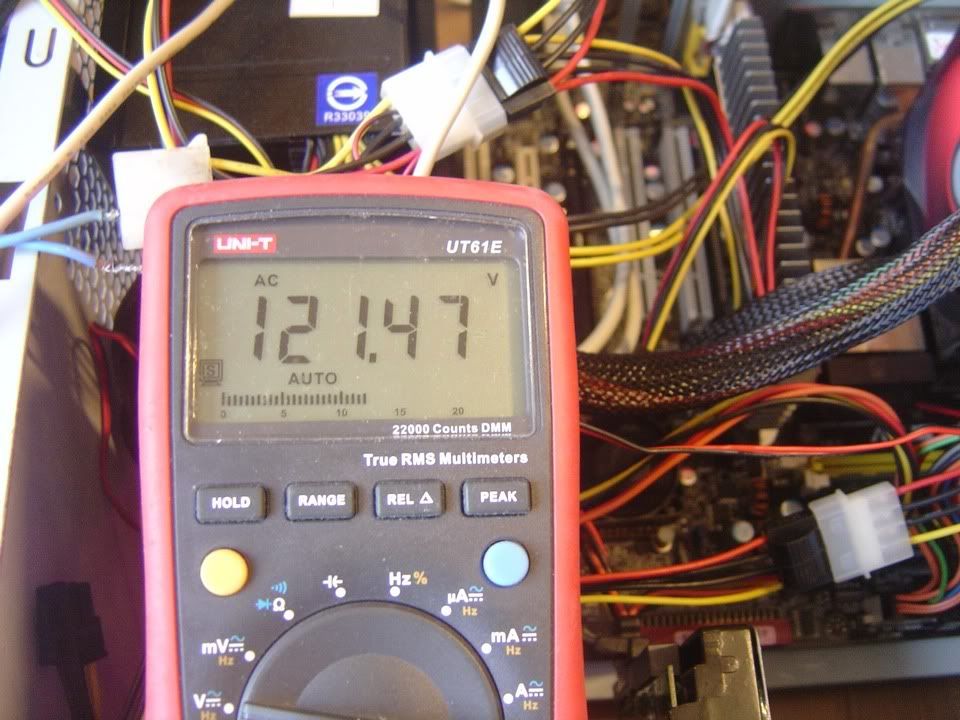

此延長線是偵測電流後x100(日本市電電壓)來計算瓦數,所以先量插座...
台電你....誤差會不會太大啦? 10%多一點....|||

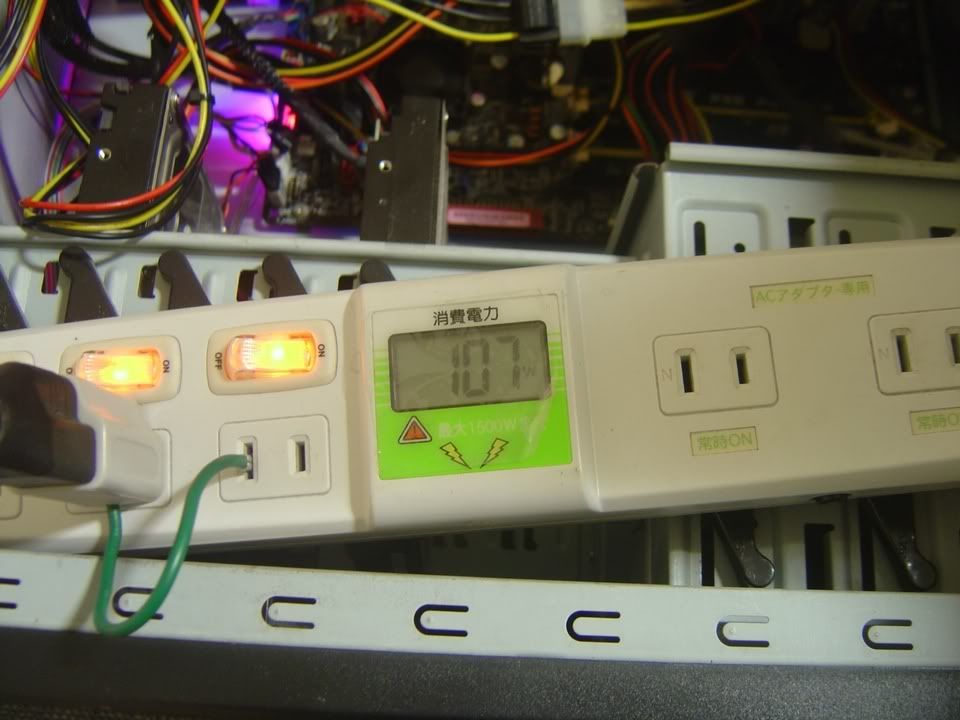

IDLE

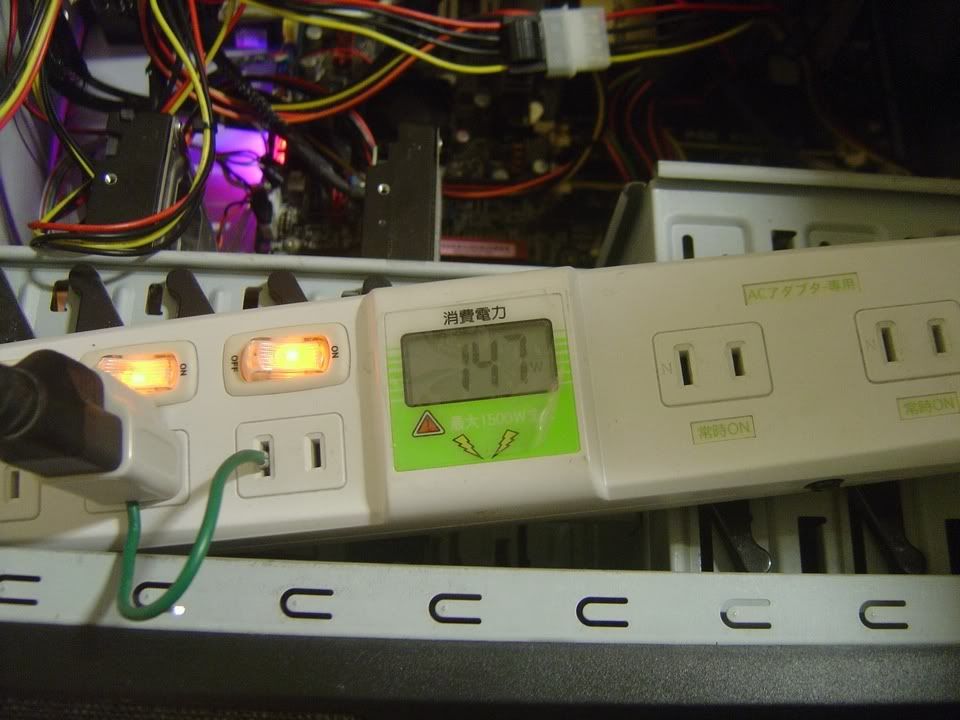

BURN


所以負載變化約48W,低功耗這時真悲哀呀XD

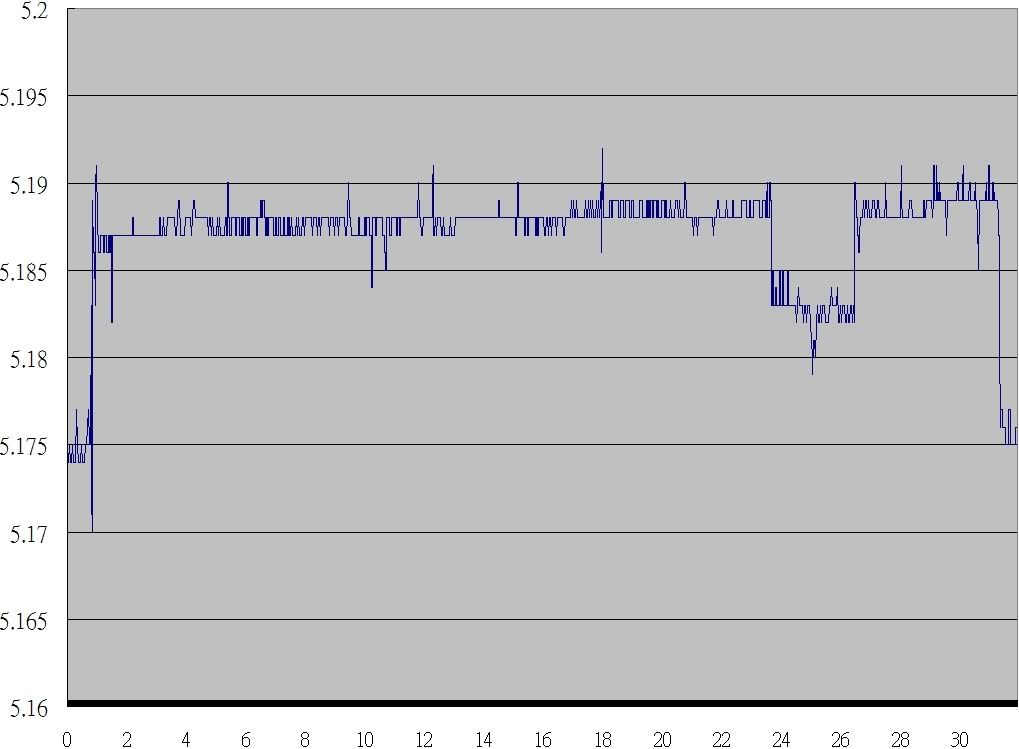

5V,每格"5mV",波動太小所以加大每格單位
24分時的起伏應該是SP2004跑完一輪的關係


12V,每格20mV,燒到46分只是因為忘記時間XD
同樣一格20mV但只有六格,看似波動不小其實還好



3.3V找不到不用手固的量測點所以偷懶,沒記錄的測試是變化很小


結:
負載變動時穩定性還不錯(當然水平線低一點)
P4的省電功能又較遜,很搭...

這顆其實是單路12v,所以OC或裝顯卡不必擔心吃到13A、14A而保護斷電
(不過希望他會在25或30A斷掉

OTP應該沒有,溫控電路沒回傳的線路
OCP應該沒有,至少2005Z沒這功能
希望至少有UVP、OPP、OVP有實作出來吧(攤手)

雖然雙8cm對溫度壓制不錯,不過還是當300W操比較好吧(沒根據)
本來預期常被噓的首利PSU會很簡陋,沒想到他至少有完整EMI跟各處絕緣
雖然用料就如預期的low、保護也不完善,不過拿來推老機器恰如其分_A_
......一部分也是因為我不喜歡丟還堪用的東西啦XD

店家說有保護,不代表真的有保護(攤手)

開這種鳥箱幹嘛?.......就練習嘛XD

半潛水去........馬虎帶過的二次側再說吧XD
