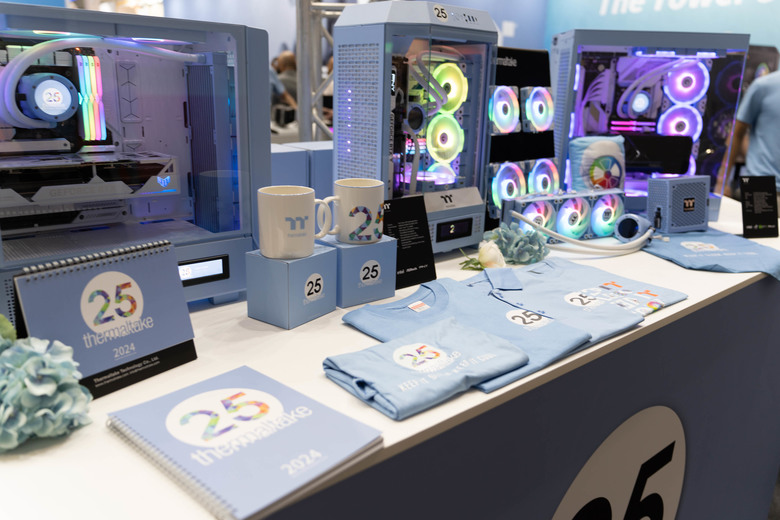

話就要說到上個月去參觀COMPUTEX走到曜越攤位時的事了
25週年特殊色的繡球花藍真的太燒了
△詳情(我還滿想要那個馬克杯的QQ)
於是乎趁前陣子桃子網亂灑券的時候分別入手了一些風扇跟水冷想說可以組一台電腦放在
客廳當影音機
之前老婆一直嫌說機殼不是黑就是白感覺很無趣
首先入手的部份是風扇以及水冷，因為機殼還在挑
這次開箱的是來自TT曜越的CT120 EX
正反葉三入套裝以及TH360 V2 ARGB ULTRA螢幕版本
以上全部都是繡球花藍這個特殊色
有關繡球花的花語會隨著顏色不同而有不一樣的花語
其中繡球花藍色的花語是﹝堅毅不搖的愛﹞
這個拿來送老婆絕對是加分中的加分(自認為)
按照慣例先來介紹一下風扇及水冷的SPEC
CT120EX風扇
風扇尺寸：120 x 120 x 25 mm(正反相同)
風扇轉速：PWM 500~2000 R.P.M
最大靜壓：2.95 mm-H2O(正扇)、1.87 mm-H2O(反扇)
最大風量：68 CFM(正扇)、65.82 CFM(反扇)
最大噪音；28.5 dB-A(正扇)、31.2 dB-A(反扇)
接頭規格：4 PIN PWM、5V ARGB header - 3 PIN
TH360 V2 ARGB ULTRA水冷
冷排尺寸：396 x 120 x 27 mm(鋁排)
水管長度：460mm
水泵轉速：PWM 1500~3300 RPM
風扇尺寸：120 x 120 x 25 mm
風扇轉速：PWM 500~2000 R.P.M
最大風量：57.05CFM
最大靜壓：2.23mm-H2O
螢幕連接；Micro USB to 9pin
螢幕尺寸：2.1”TFT-LCD(480*480px)
風扇外觀開箱
首先來開箱風扇

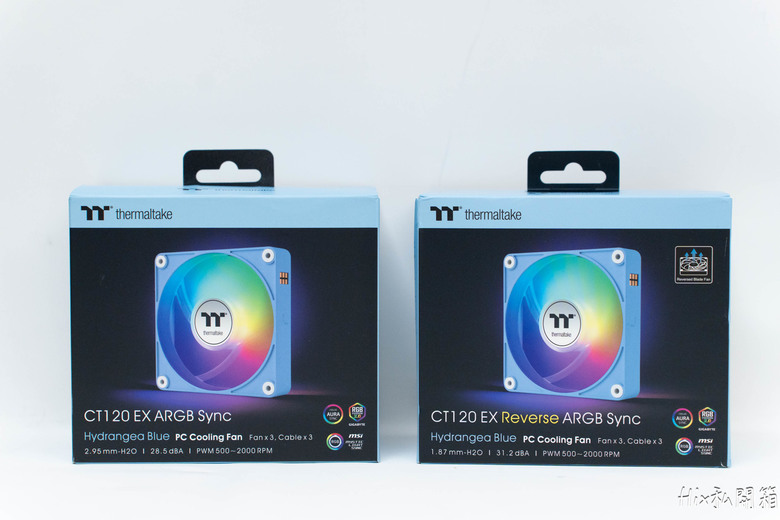

- 風扇外盒正面

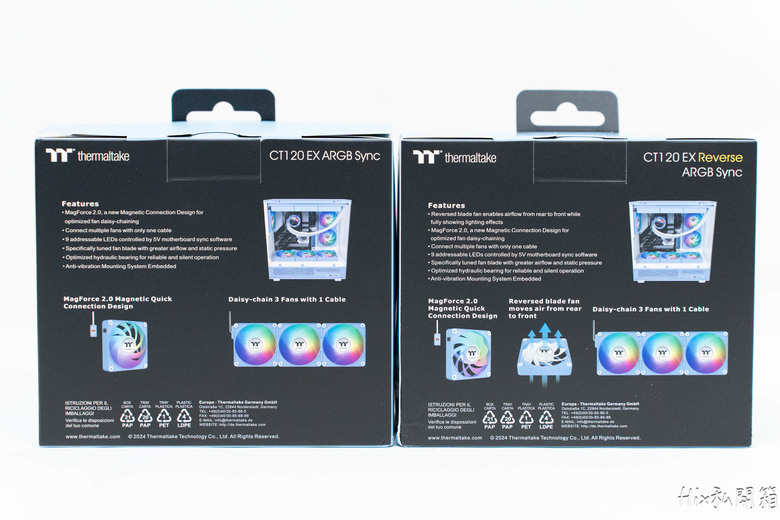

- 風扇外盒背面

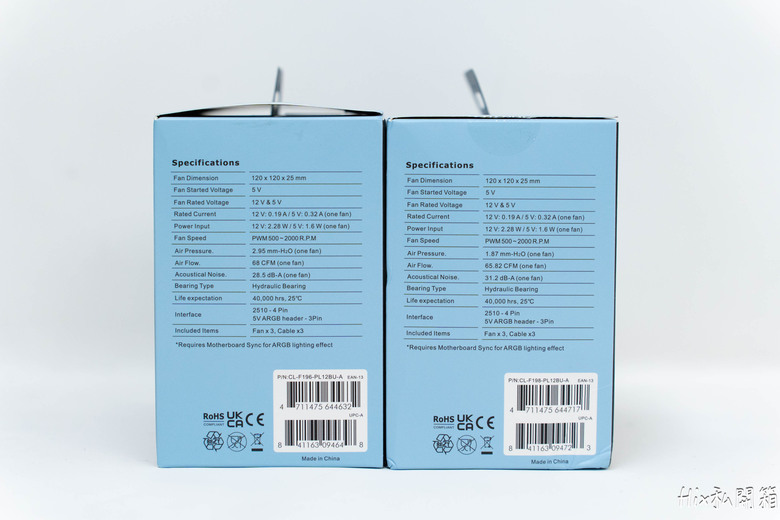

- 風扇外盒側面
此次CT120 EX主打磁吸連接模式(正反葉均同)
以自家的MagForce2.0技術作風扇的串接
外盒上面反葉的部份有特別的標明
然後乍看之下反葉的SPEC比正葉要來得弱些
但為了美觀這不得不妥協
這次開的三件套在配件的部份給的都一樣

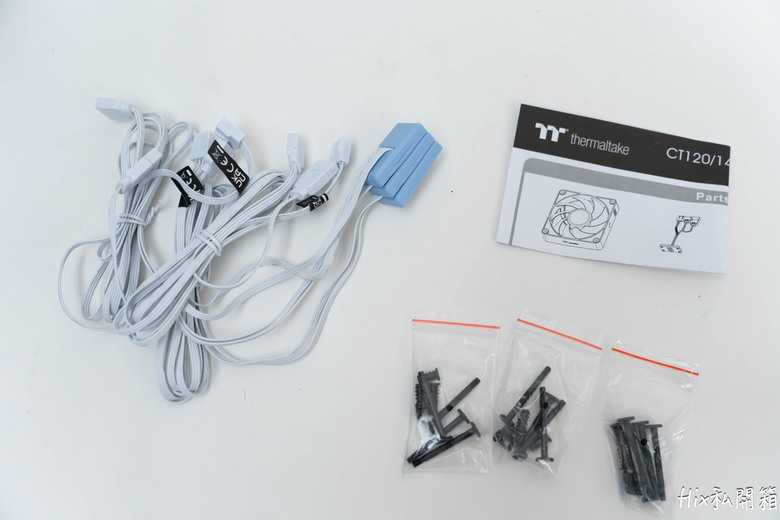

一張說明書、3條磁吸連接線以及3套風扇螺絲(包含自攻螺絲及冷排用的螺絲)

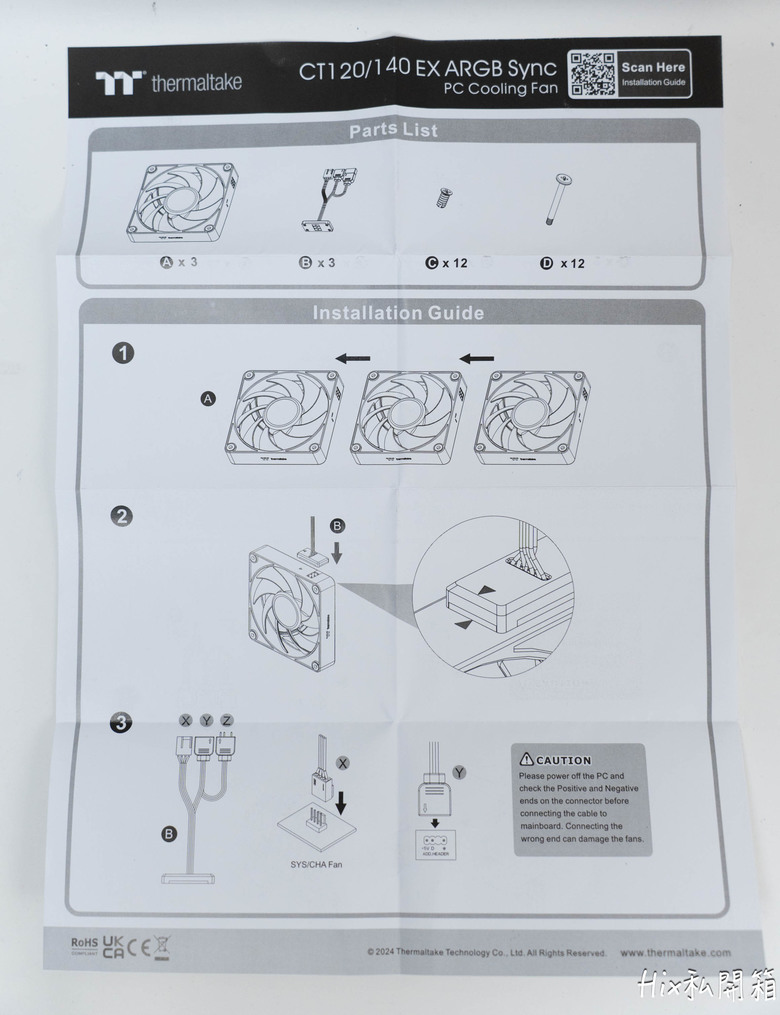

說明書很簡單的只有提到配件數量以及連接方式

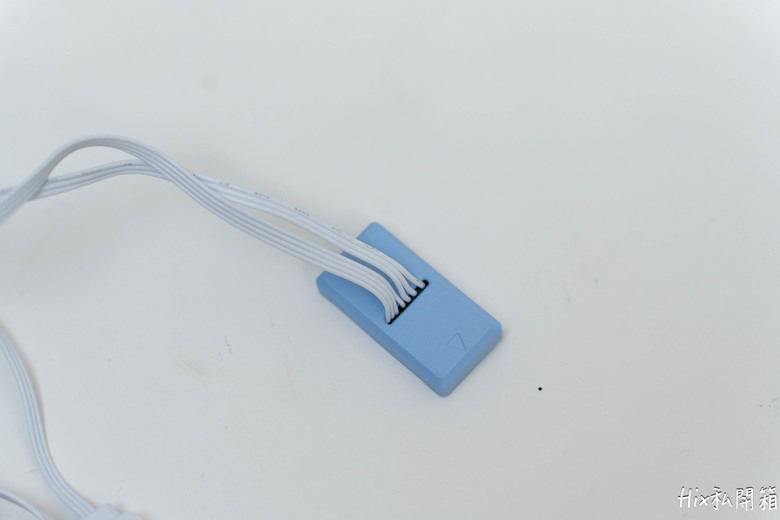

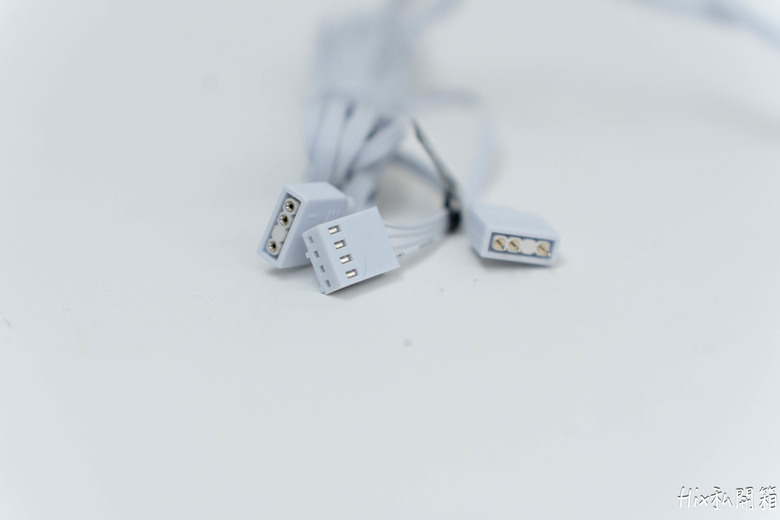

- 風扇訊號傳輸線
- 線材全體白化
連接線和風扇本身是同色，線材的部份則是白色

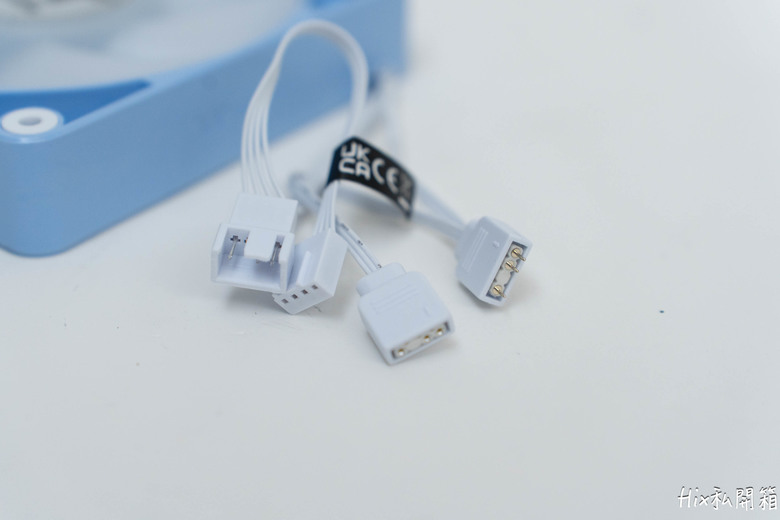

從這邊也可以看到從連接頭這邊有3P(ARGB)及4P(PWM)
其中ARGB訊號線的部份有菊花鍊設計可供串接

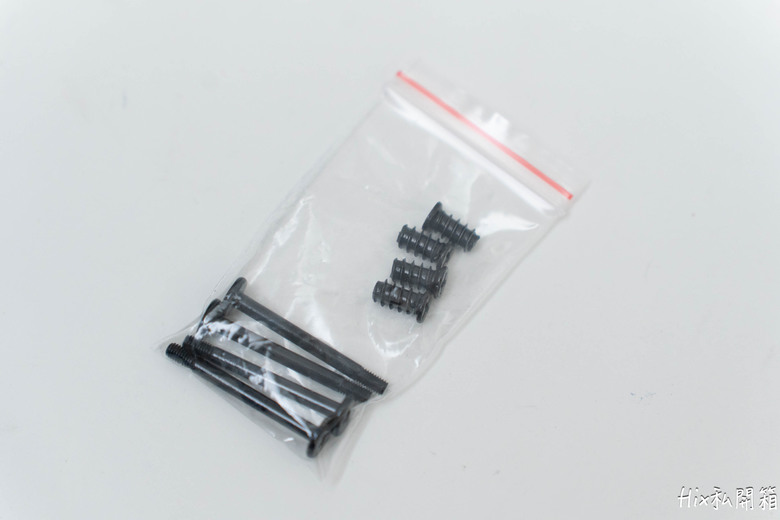

黑黑的風扇螺絲，我覺得這邊應該附上不鏽鋼材質白銀色的會比較搭

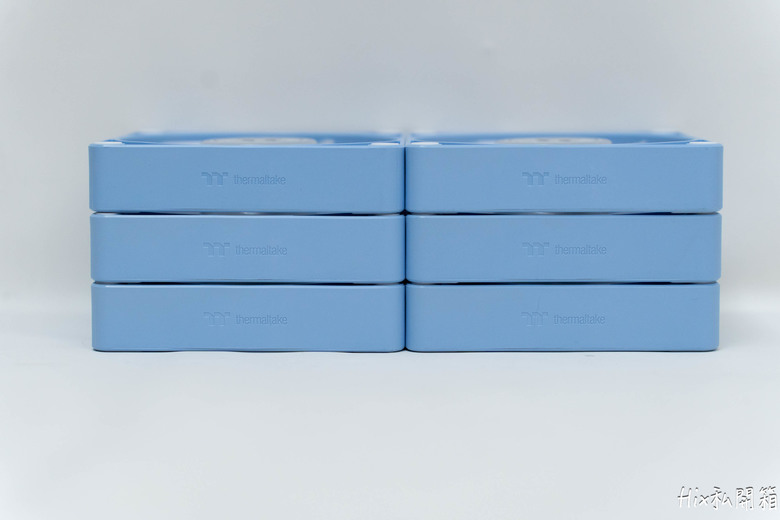

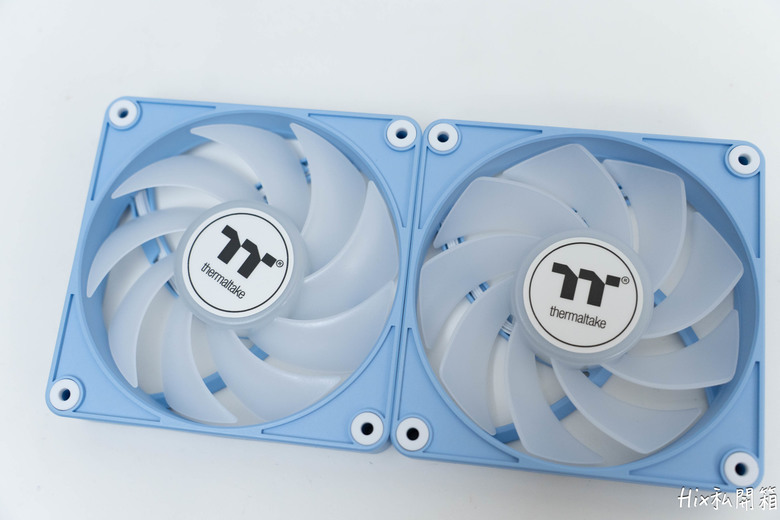

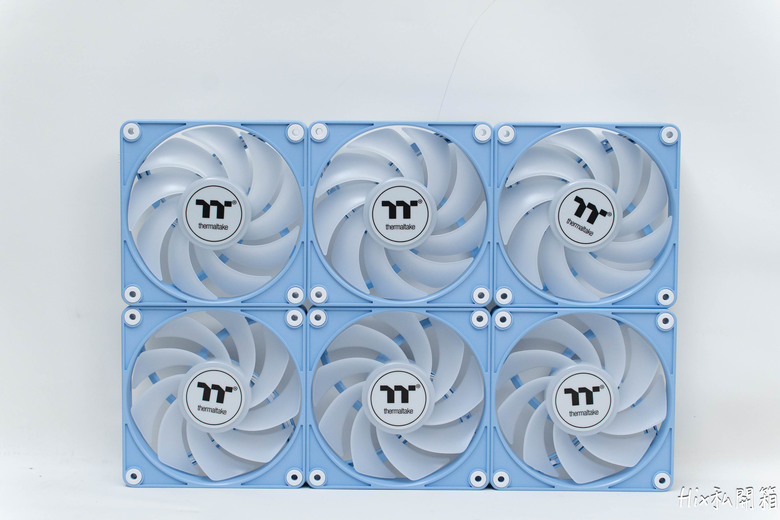

正反葉一起排排站，都是9葉風扇
(PS.上面正下面反)
- 風扇正面防震墊為圓型
- 正面防震墊特寫

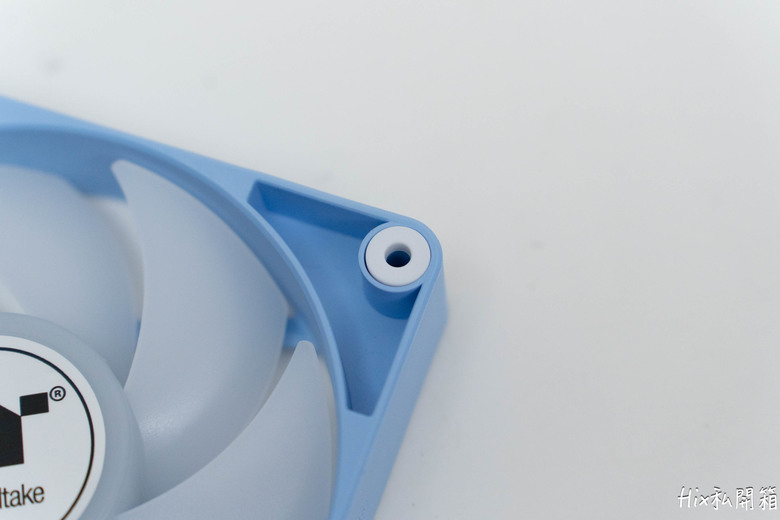

不論正反葉，正面的風扇口橡膠墊都只給一個圓圈
原本以為怎麼那麼小氣
後來想通了才發現，因為風扇的正面本來就不會接觸到冷排或是機殼
那做一個小圓圈而已完全沒問題的

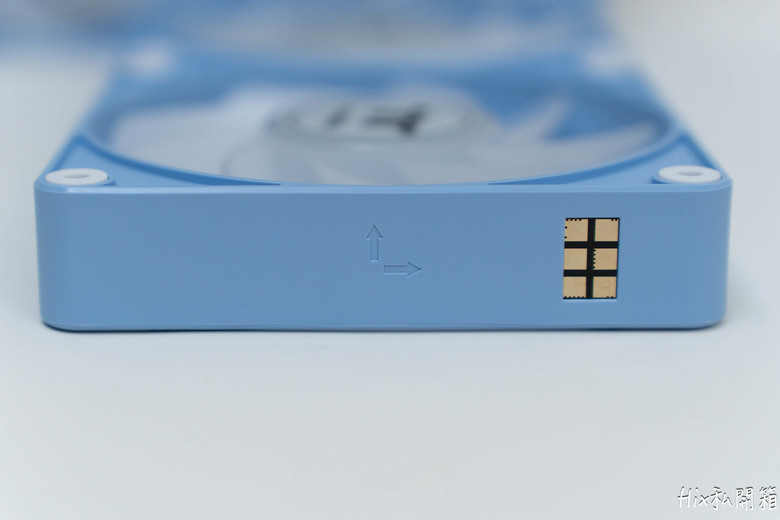

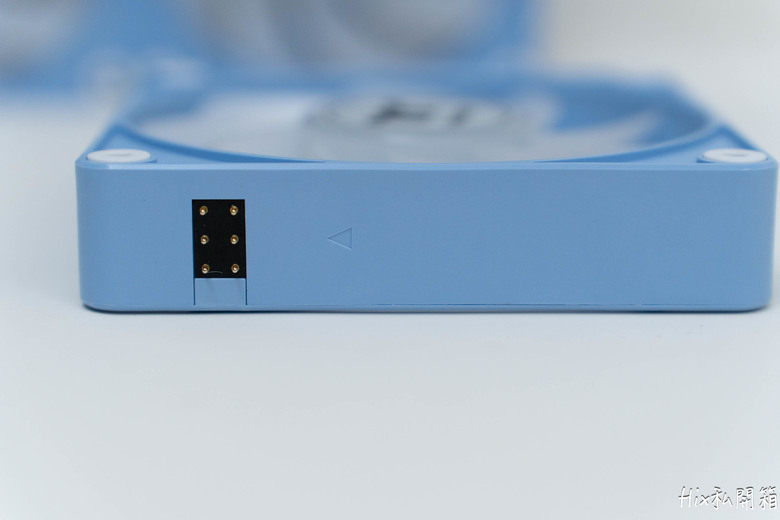

- 訊號傳輸觸點及風流指示
- 金屬彈簧針腳
磁吸連接處本身是用大面積觸點去作訊號的傳遞
分別有風流走向提示以及磁吸線材連接處的指示
這邊的連接技術官方稱為MagForce 2.0
目的為磁吸連接更加快速穩定

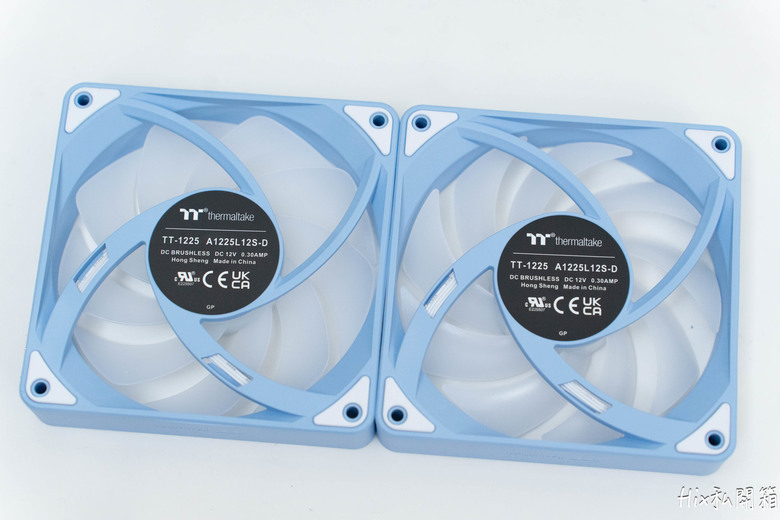

正反葉風扇的型號沒有不同，都是A1225L12S-D
這邊還有特別提到這是DC無刷馬達

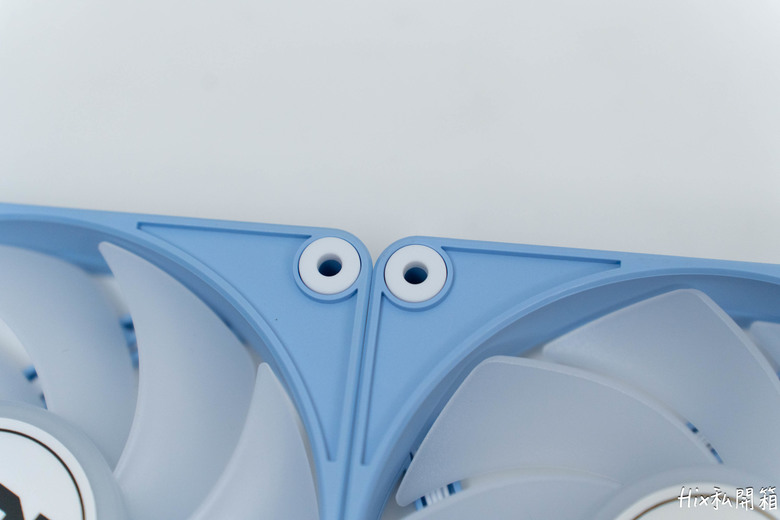

然後可以看到與冷排或機殼接觸面的橡膠防震墊就面積比較大一點了

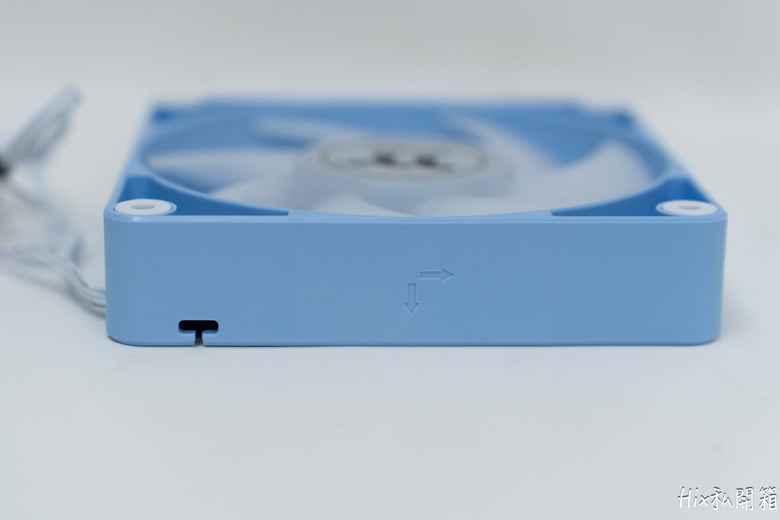

側邊有兩側作訊號的連接，其他地方就是寫上thermaltake字樣
水冷外觀開箱
風扇的部份介紹完了，再來看到水冷的部份

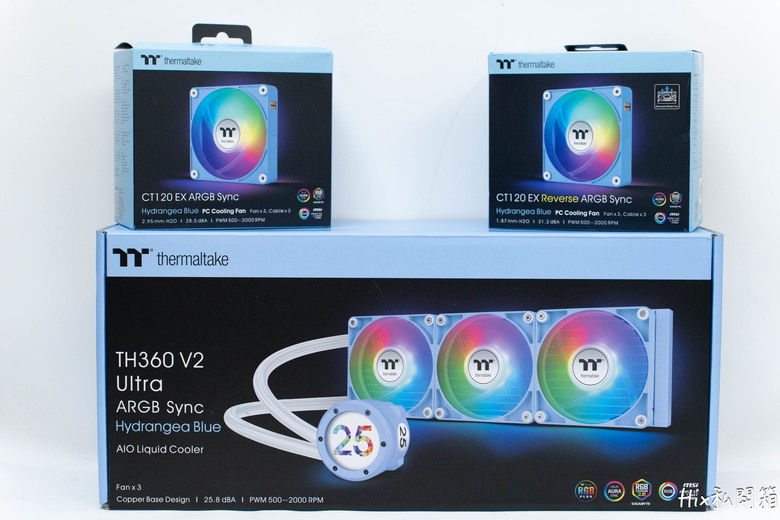

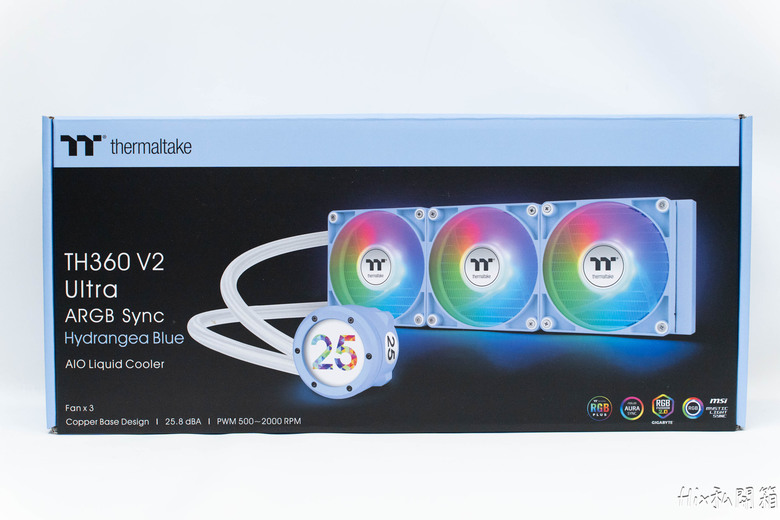

- 水冷外盒正面

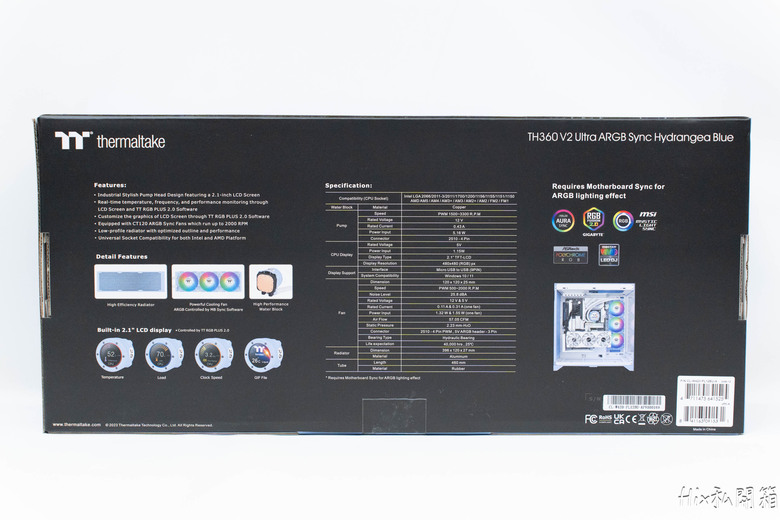

- 水冷外盒背面
此次曜越25週年出的產品都是走繡球花藍這個色系
外盒的部份有將所有SPEC及外貌展出

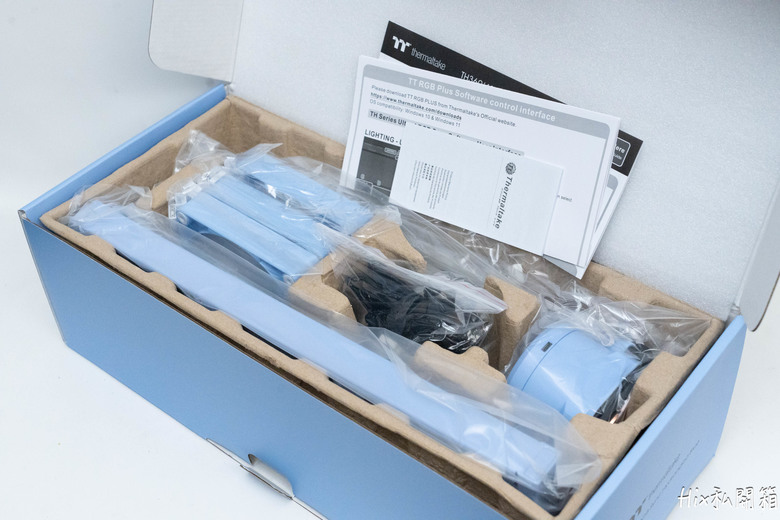

開箱後，風扇整齊的擺放在一起沒有預裝
配件本身全部黑色的，冷頭及冷排則是繡球花藍
水管則為白色

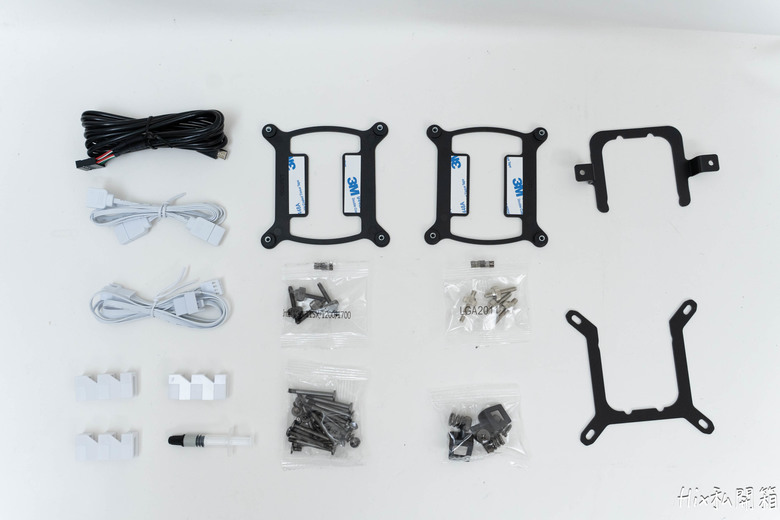

看到這熟悉的配件
我想這水冷應該是給Apaltek代工的
配件部份我覺得那個理線夾還滿有意思的
是作成TT自家LOGO樣貌

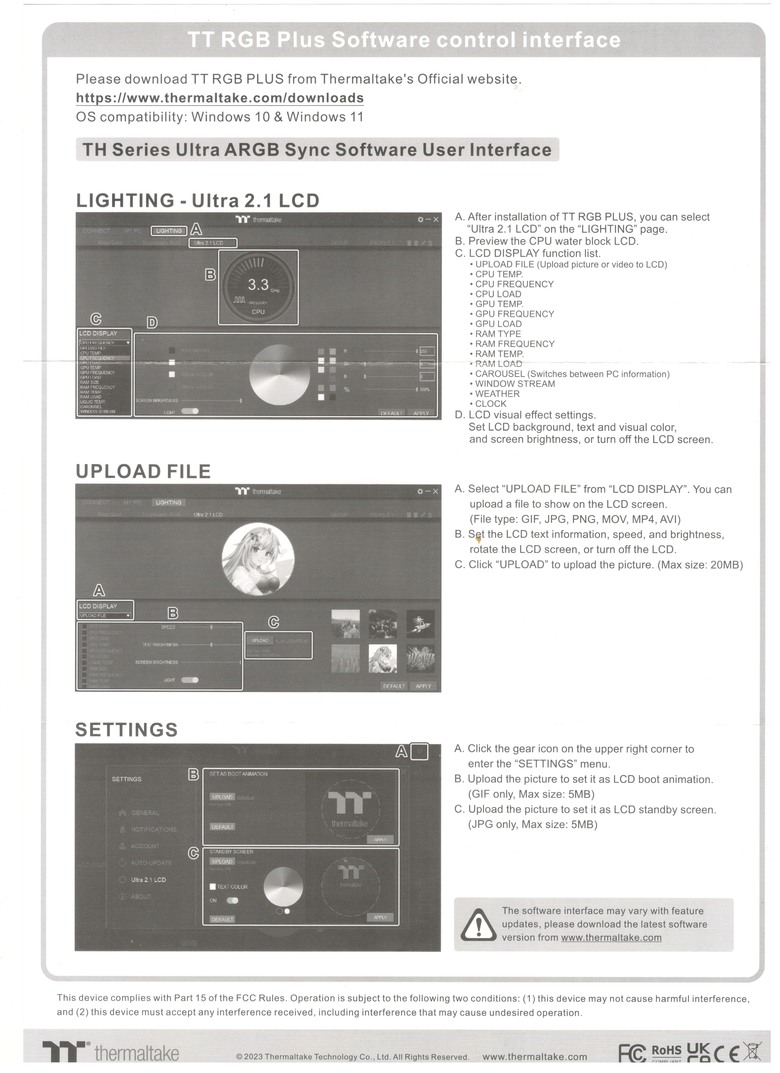

- 水冷驅動軟體說明書

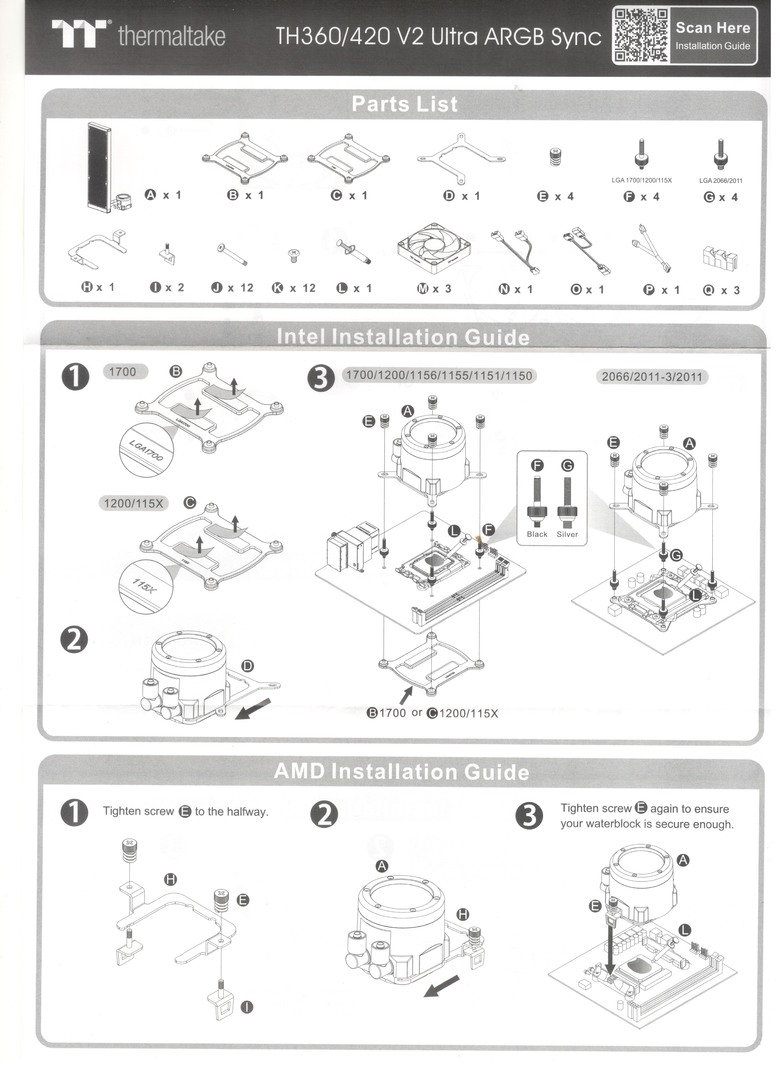

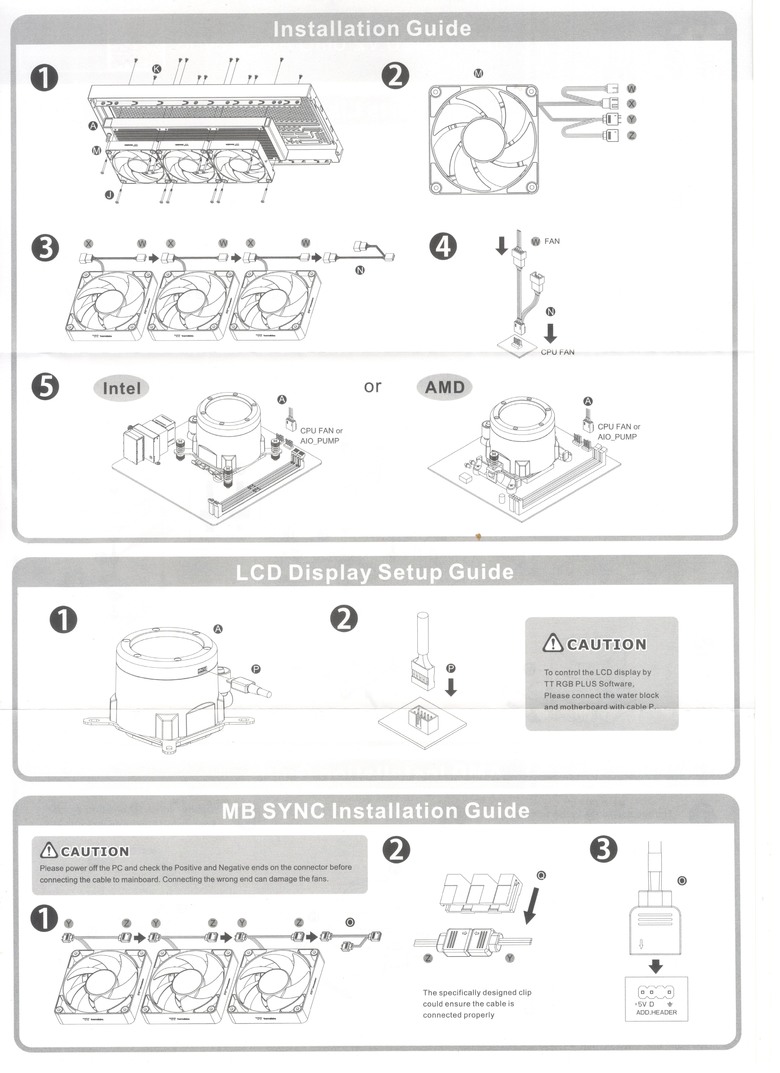

- 安裝說明書A面
- 安裝說明書B面
然後剛好說明書是A4大小就把它放進掃描機裡面掃出圖，讓圖片看得比較清楚一點

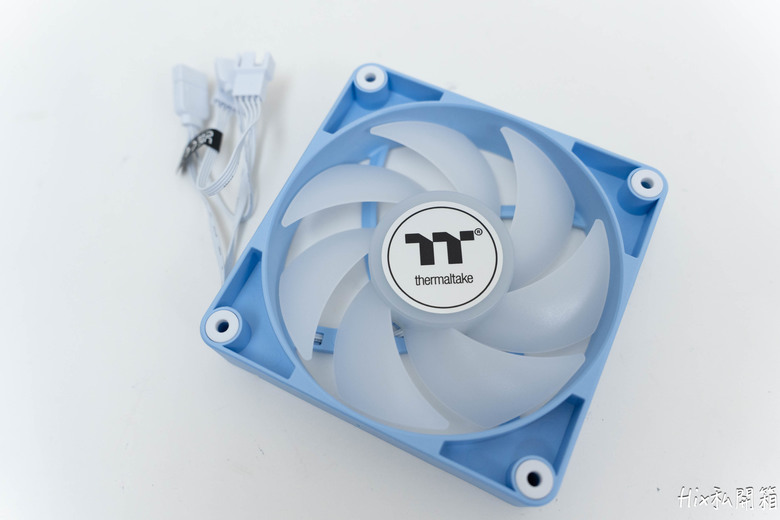

- 內附風扇正面
- 正面防震一樣為圓型

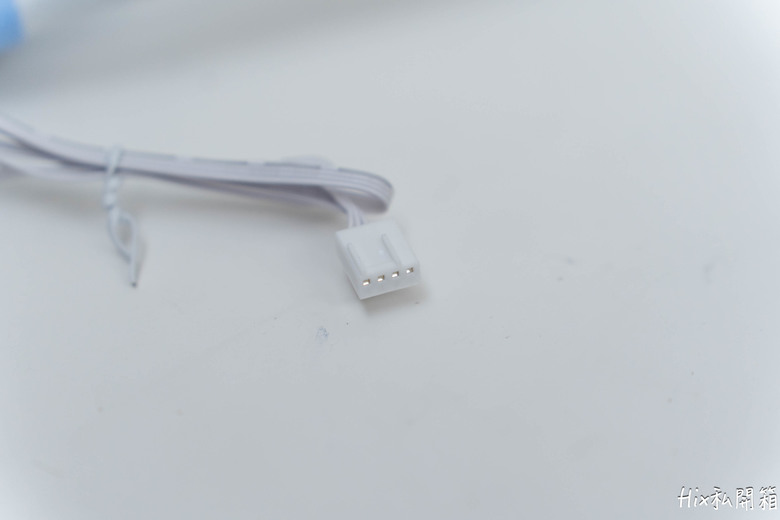

- 菊花鍊的接線
水冷自帶的風扇不是作磁吸連接，而是採用傳統的菊花鍊
風扇的正面跟磁吸扇一樣都只有小圓圈的橡膠墊
線材除了原有的走線口之外，另一邊也有開走線口供使用者自行決定
風扇的風流走向一樣也有作提示

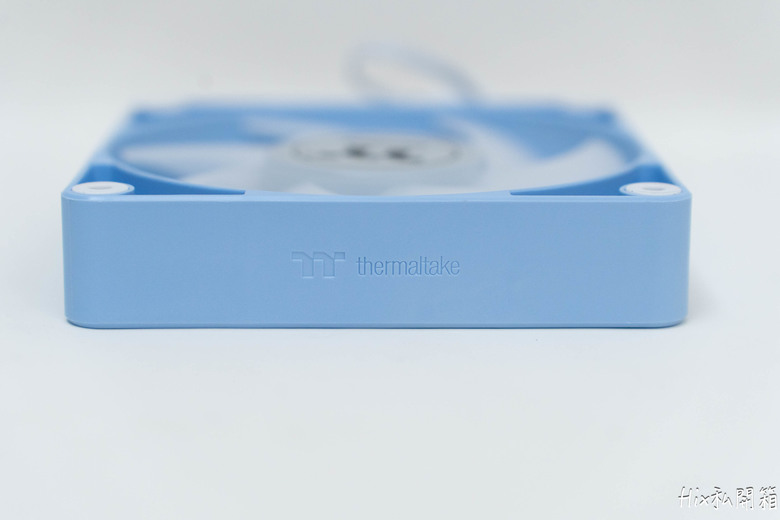

側邊一樣有thermaltake字樣

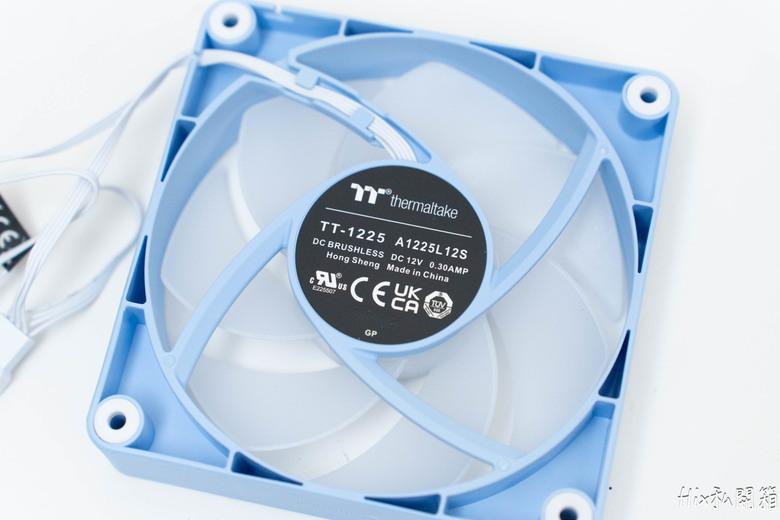

水冷附上的風扇型號和磁吸式的不同
A1225L12S少了一個D
看來它沒有D的意志註定沒辦法成為海賊王

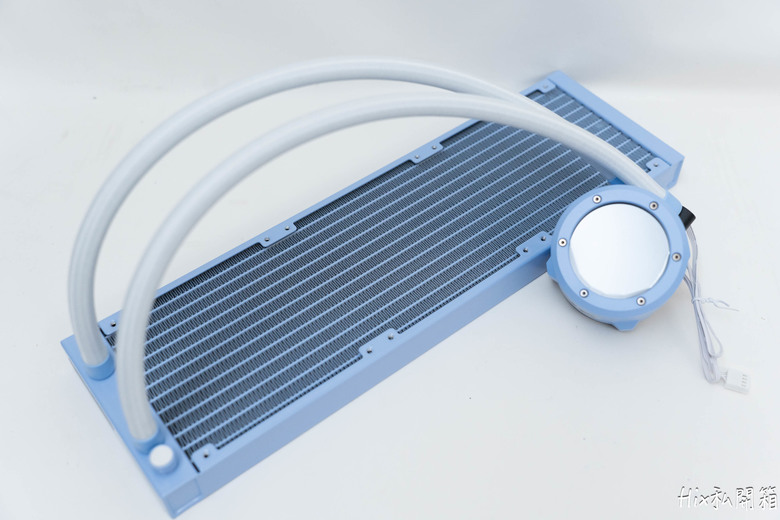

再來看到冷排的本體
除了水管外，都是繡球花藍

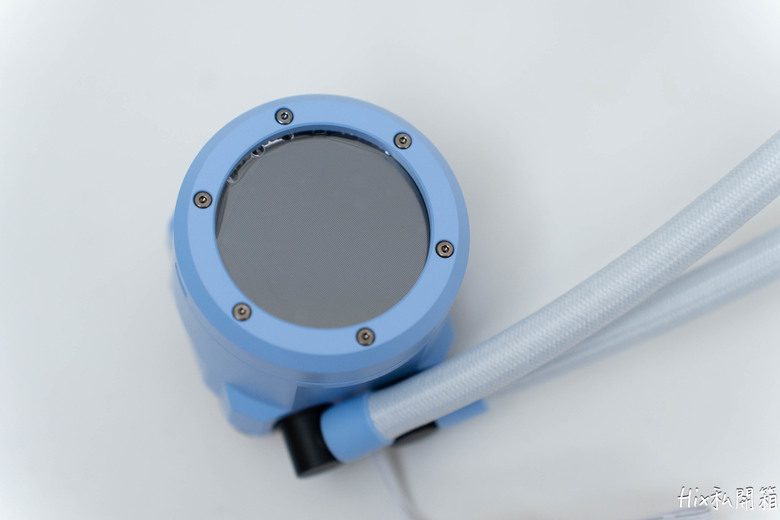

螢幕本身是作圓型的，外框有鉚釘造型做點綴

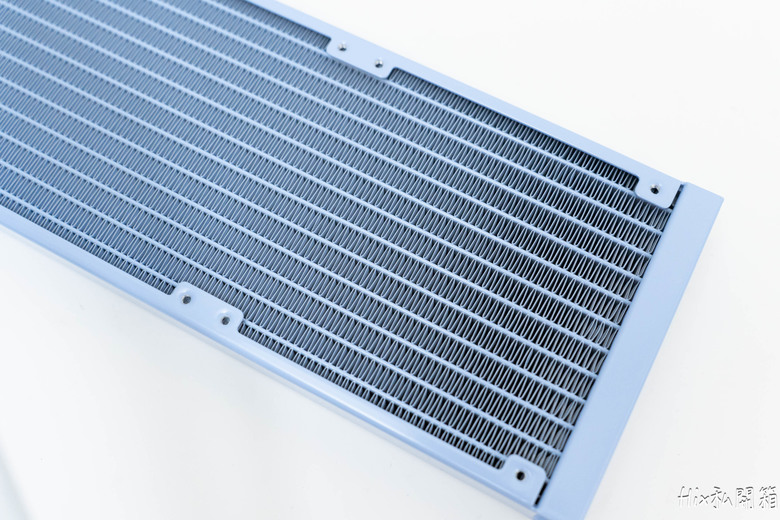

12條微水道，鰭片部份整齊度很高

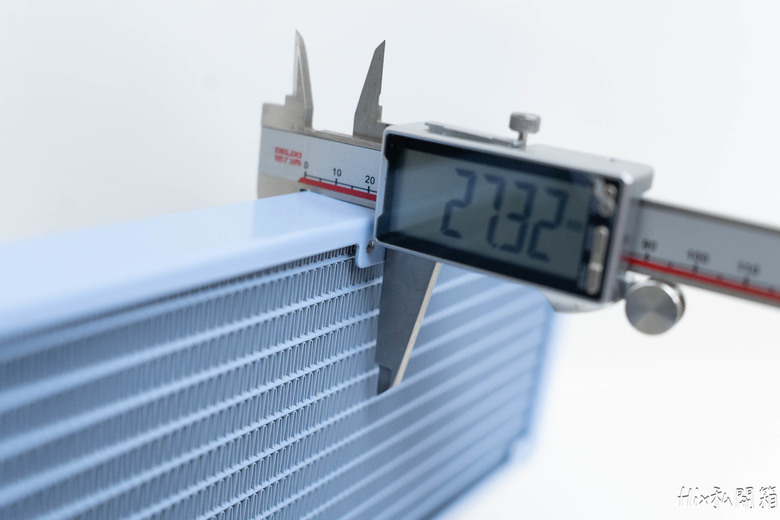

冷排厚度為常見的27mm厚度的鋁排
全部都弄上了繡球花藍色的漆
漆面無任何不平整處

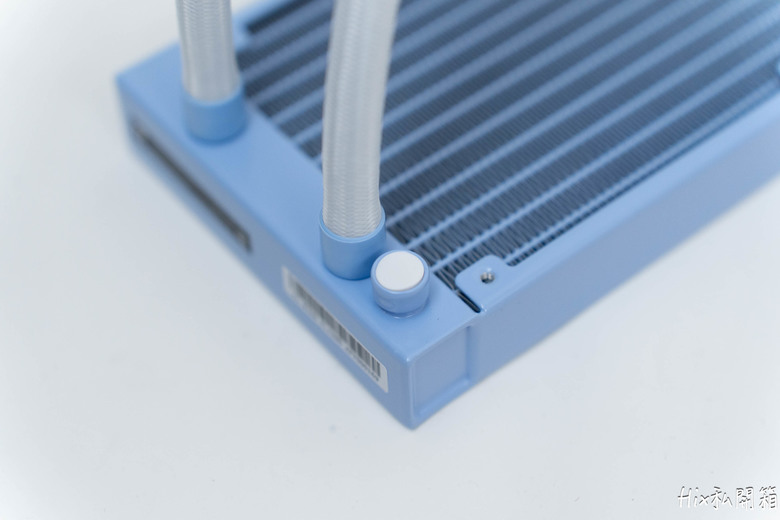

看到這熟悉的注水口就知道這應該是Apaltek代工的冷排無誤

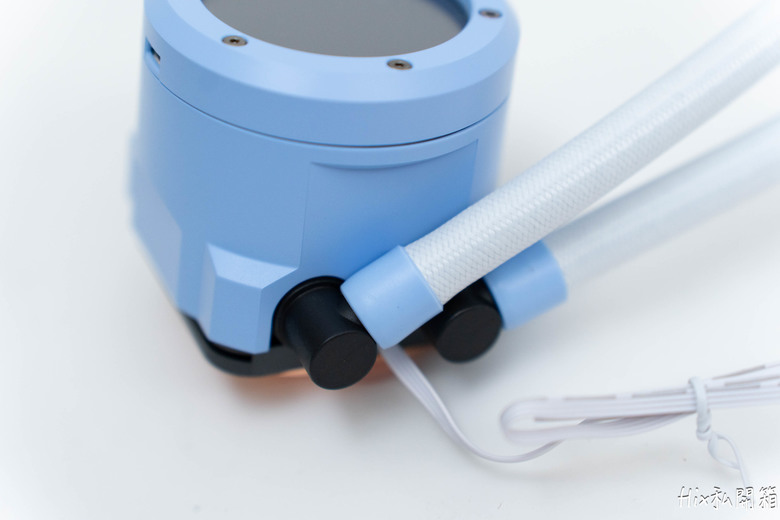

水管連接處有著優良傳統，套了一個套環做保護
螢幕為2.1寸TFT-LCD
跟其他款的Apaltek體系水冷一樣，冷頭上的水流交換處水管很容易作旋轉
冷頭上的接口只有一個水泵用的PWM接口

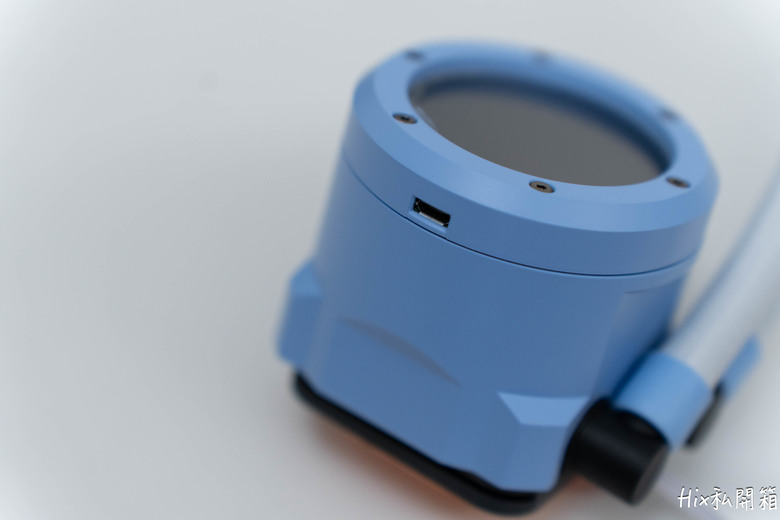

螢幕的訊號傳輸是用micro USB作為介面
但私心覺得用TYPE-C可能會更好一點
而且這個藏線的部份還有改進的空間就是了

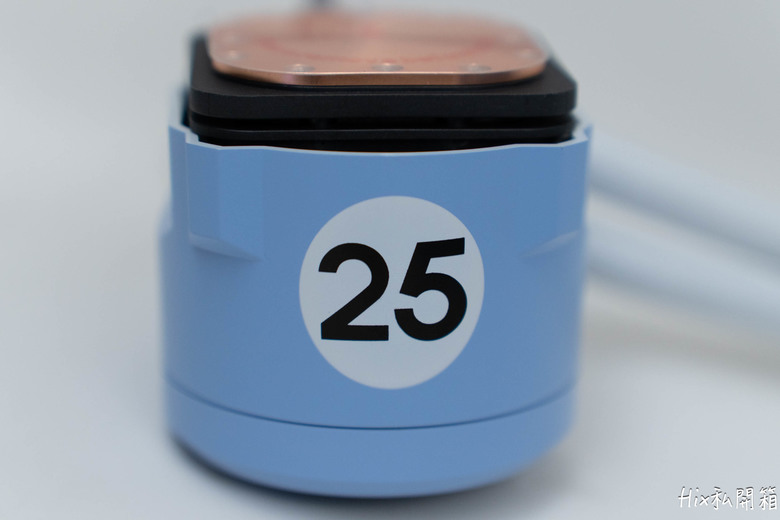

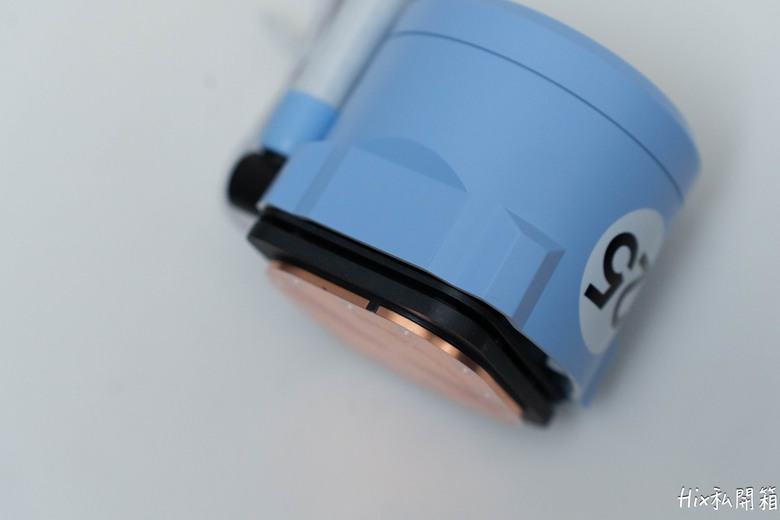

冷頭的一邊是寫著一個大大的25
如果不知道這是25週年紀念款我可能會以為這是跟某個球星合作的聯名款呢!

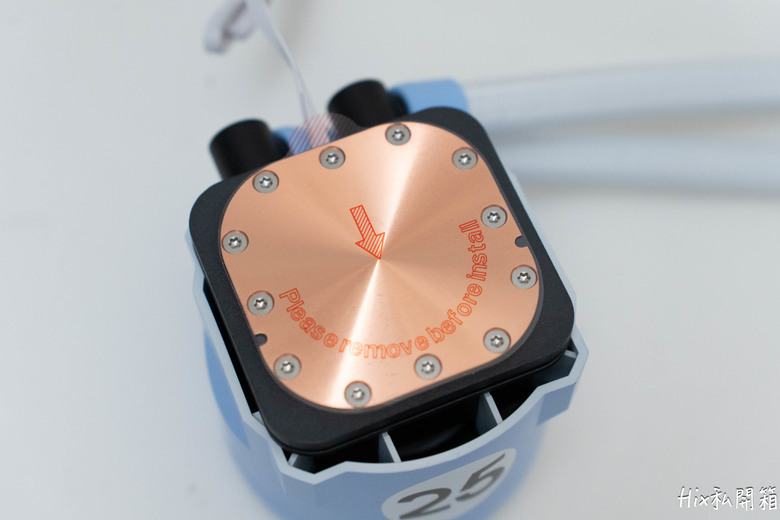

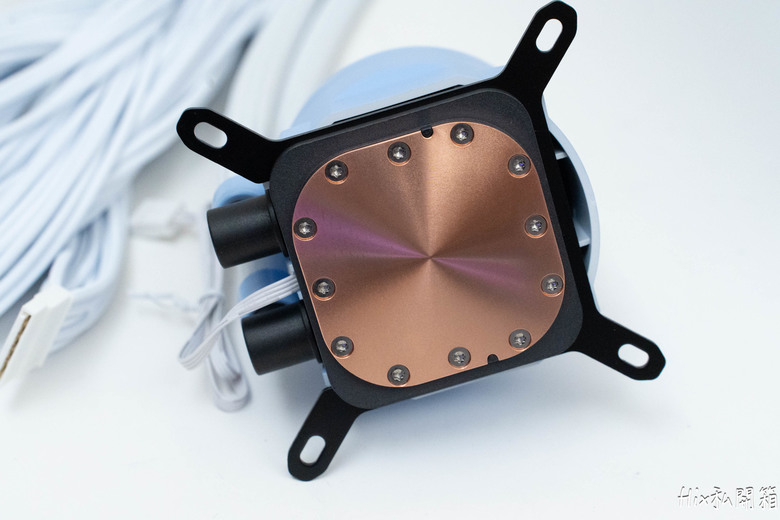

必撕的保護膜
- 對準凹槽安裝扣具

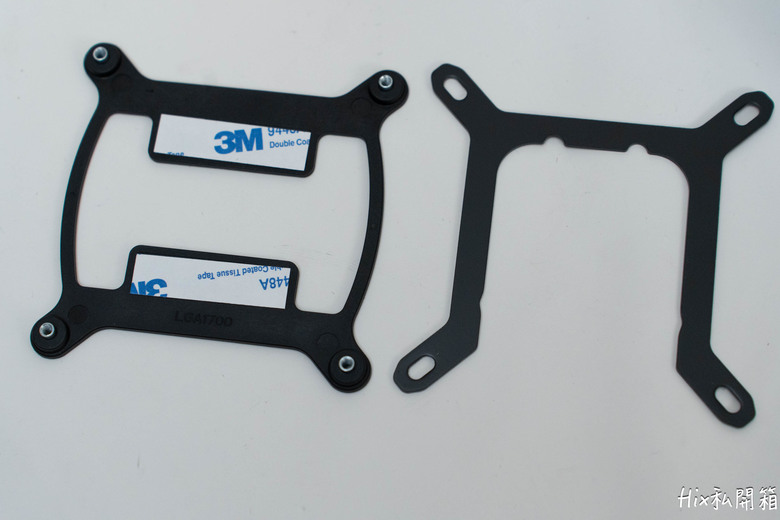

- 強化背板及扣具要互相搭配
冷頭上的凹槽是為了套下面那張圖右邊扣具用的
上面有防呆的機制可避免裝錯

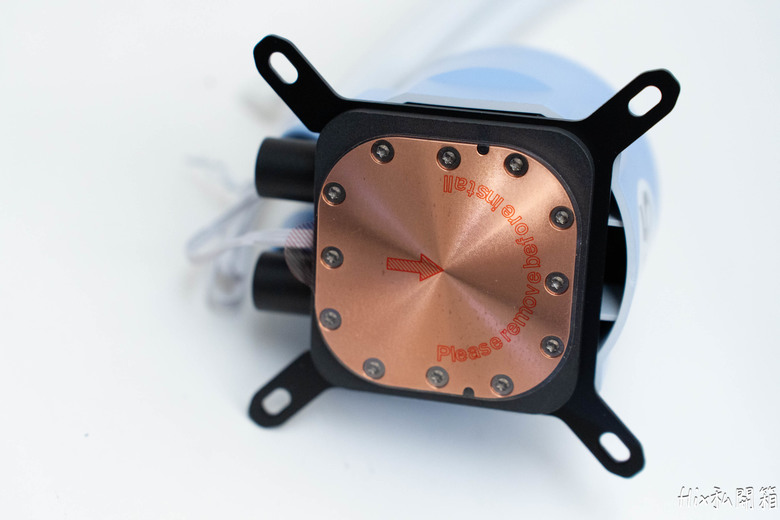

冷頭上的扣具裝好之後長這個樣子
實際組裝
外觀介紹完了接下來實際組裝一次看看

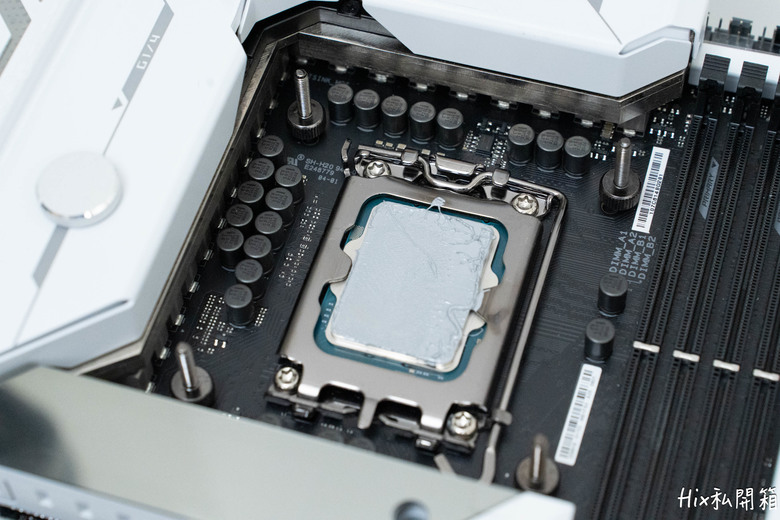

扣具的螺絲柱要記得鎖緊，配件附的袋子上面都有寫是for誰用的
然後冷頭的保護膜一定要撕掉

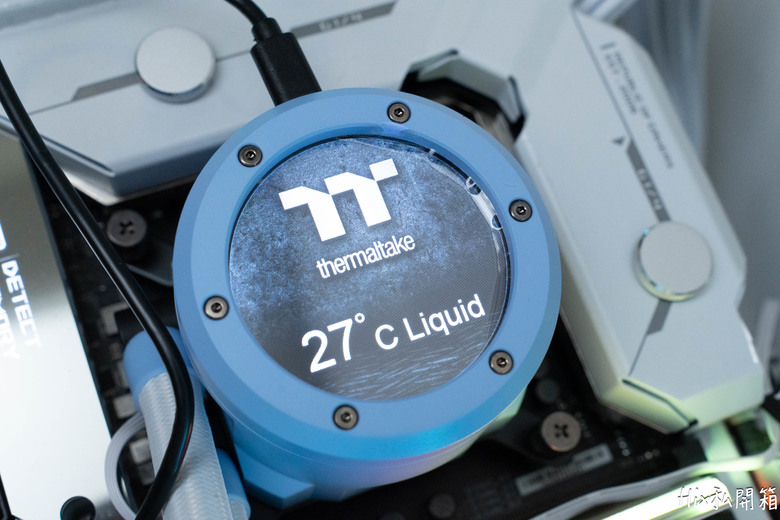

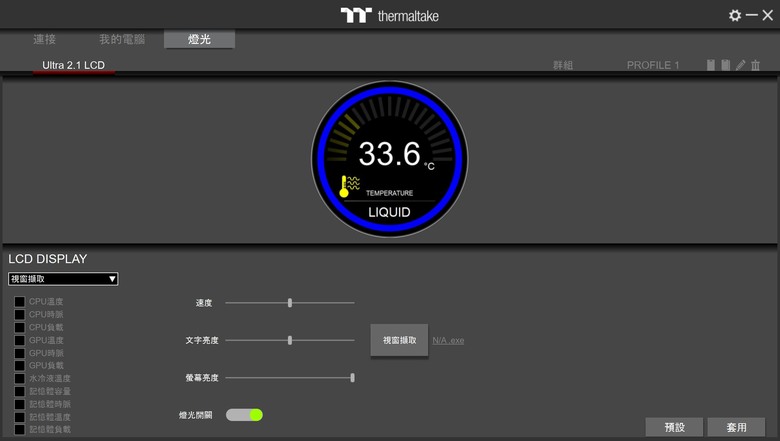

成功開機後會顯示目前水冷液的溫度

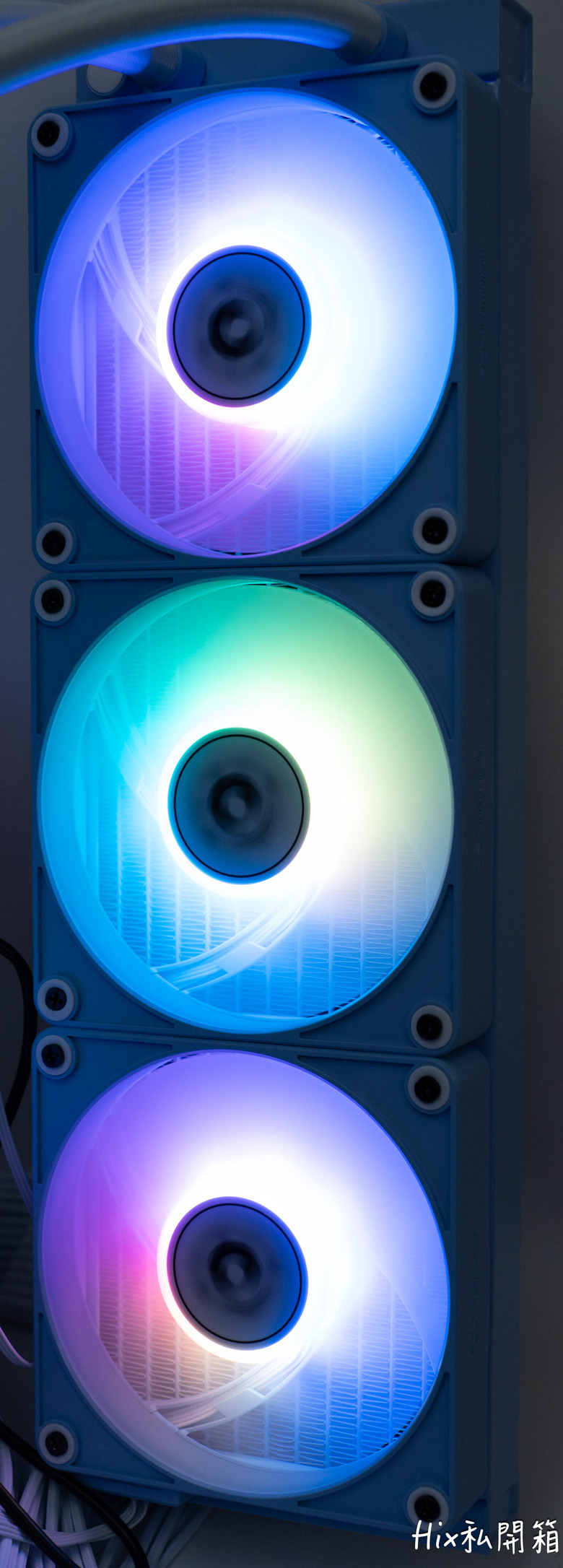

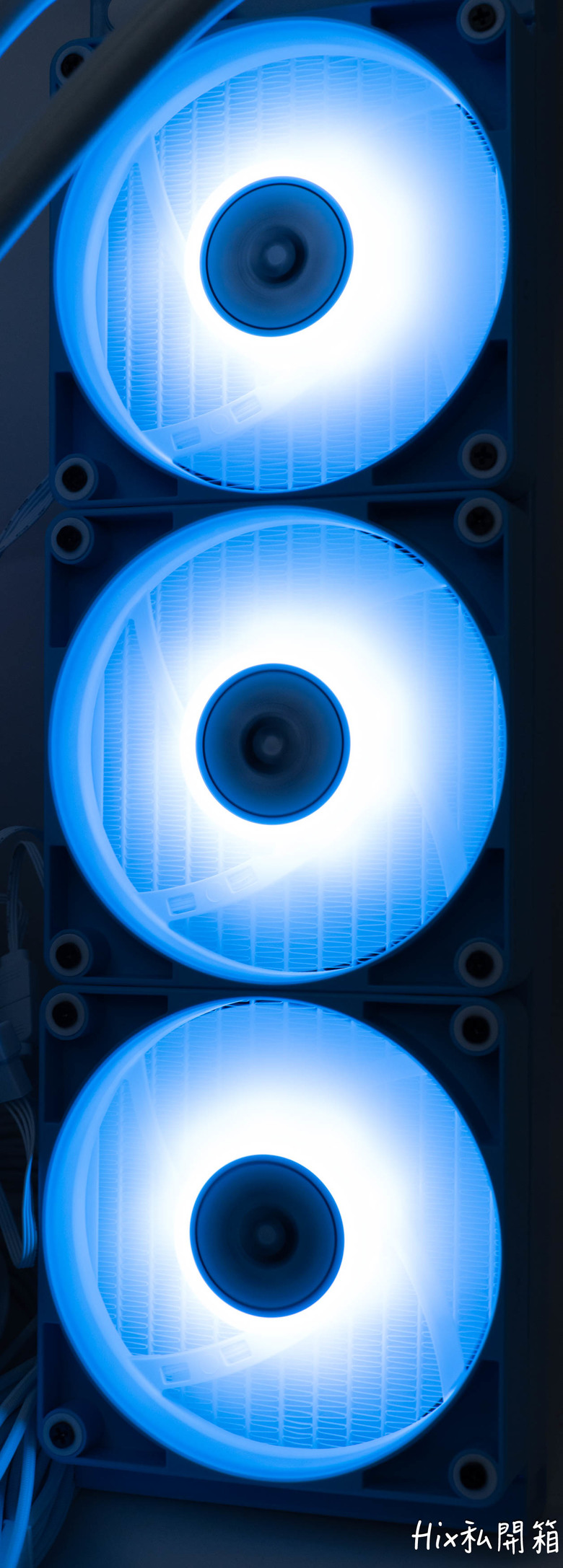

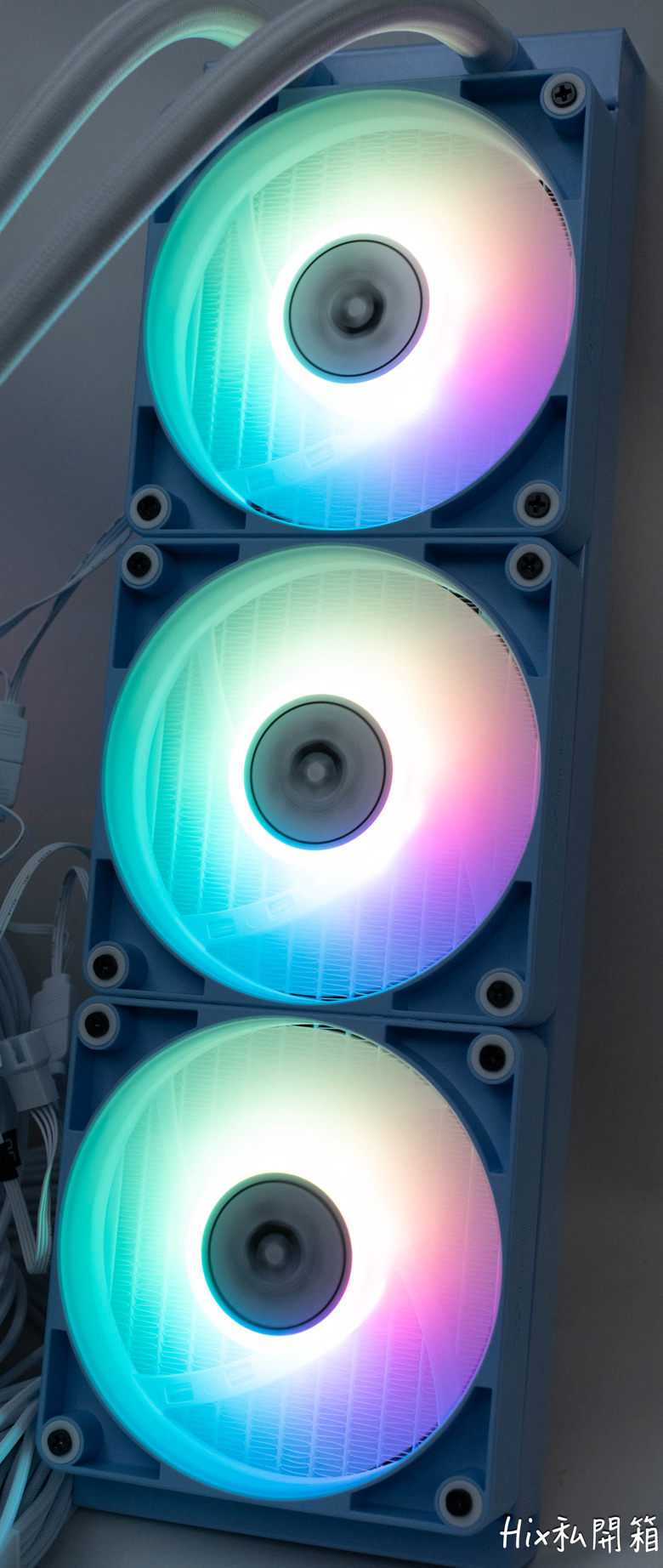

- 內附風扇彩虹光

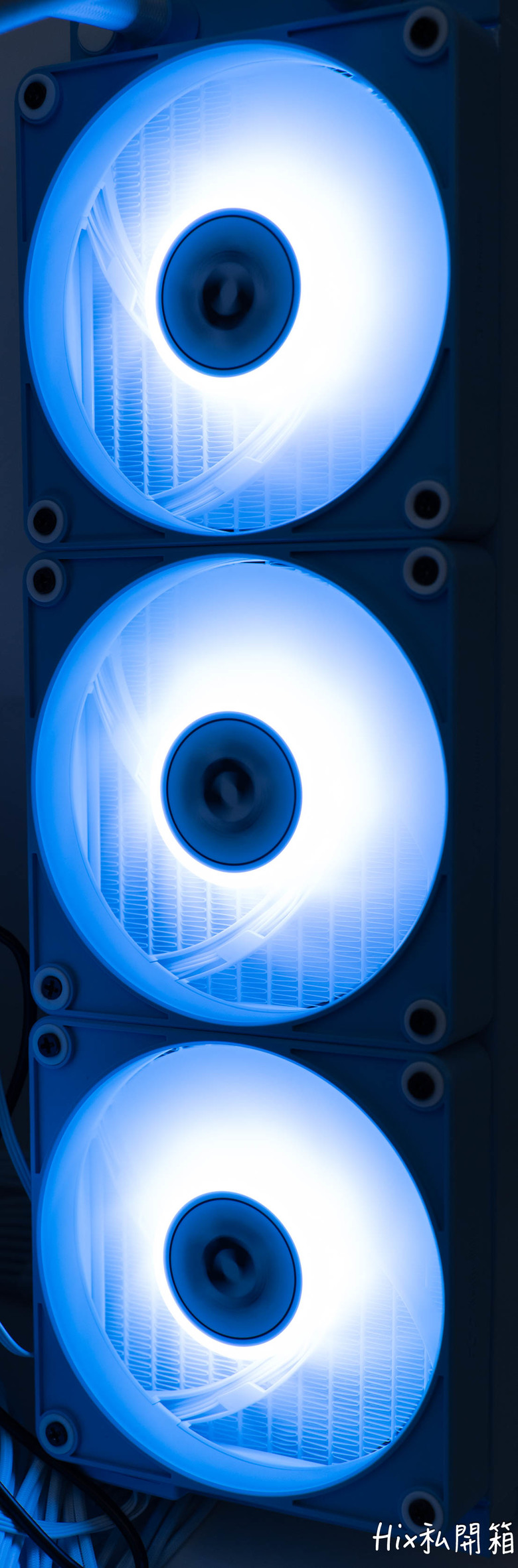

- 內附風扇白光
首先安裝的是水冷內附的風扇
光線算是滿均勻的
- 磁吸扇彩虹光
- 磁吸扇白光
再來是磁吸模式的風扇
正反葉發光的樣貌都一樣就PO正扇的當代表
可以看到彩虹模式的發光以連續燈珠的模式做發光
和菊花鍊的同步燈光有些不同
(單色的話就都一樣了)
效能測試
裝完之後就進入測試環節了!

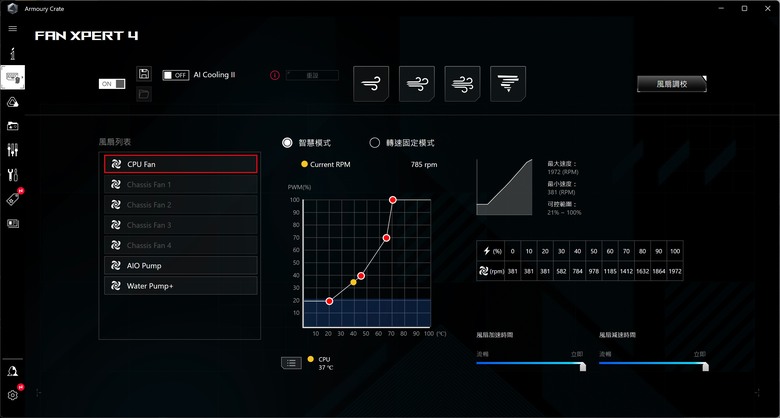

首先來看一下風扇對應的轉速值
- 內附風扇轉速值
- 磁吸正扇轉速值
- 磁吸反扇轉速值

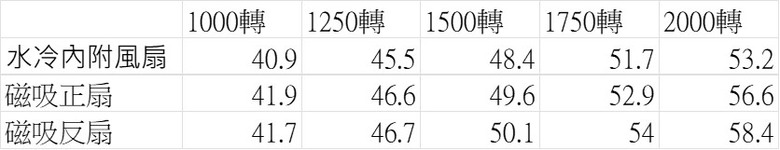

(測試環境的背景底噪約40dB)

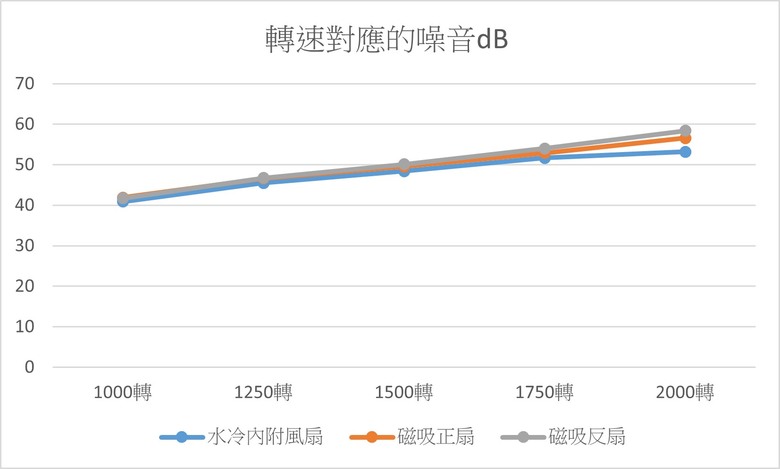

再來附上三種風扇本身對應的dB值
雖然說磁吸反扇看起來是最吵的
但其實整體來說差異並沒有很明顯
(以下附上測試的佐證圖，imgur相簿)
https://imgur.com/a/sj2cXgU

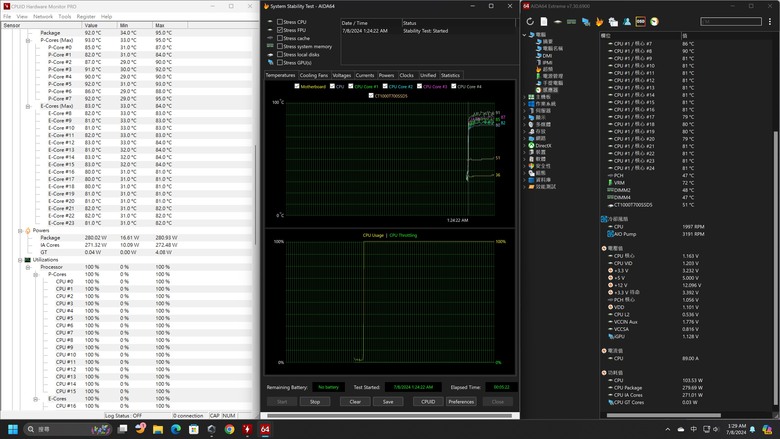

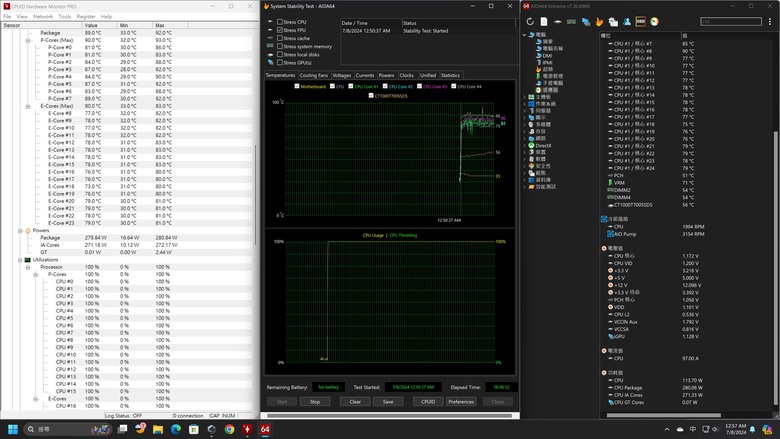

再來進行燒機實驗
搭配的硬體為149KS鎖PL值280W
- 內附風扇280W燒機
- 磁吸正扇280W燒機
- 磁吸反扇280W燒機
散熱能力排名為磁吸正扇>磁吸反扇>水冷排內附的風扇
從圖片中可以看到磁吸正扇的表現最為平穩
水冷螢幕模式

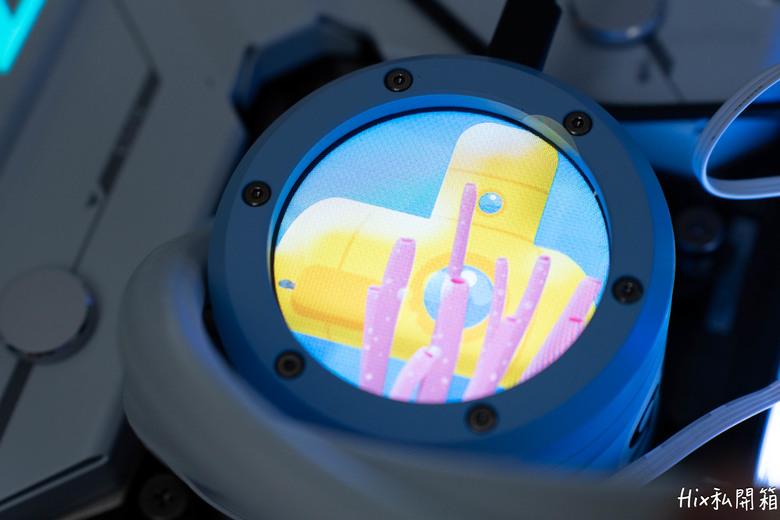

最後來看一下水冷螢幕的表現吧!
程式內的變更會很即時的反應至冷頭上的螢幕
內建6組GIF動畫

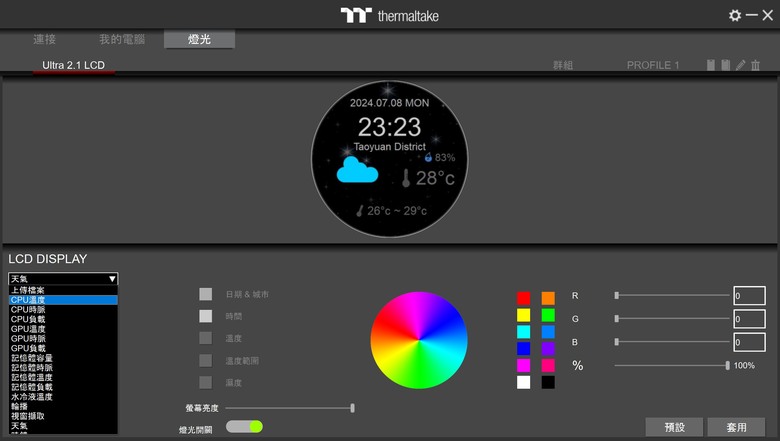

- 可顯示天氣(會讀取定位)
- 多種功能可自選

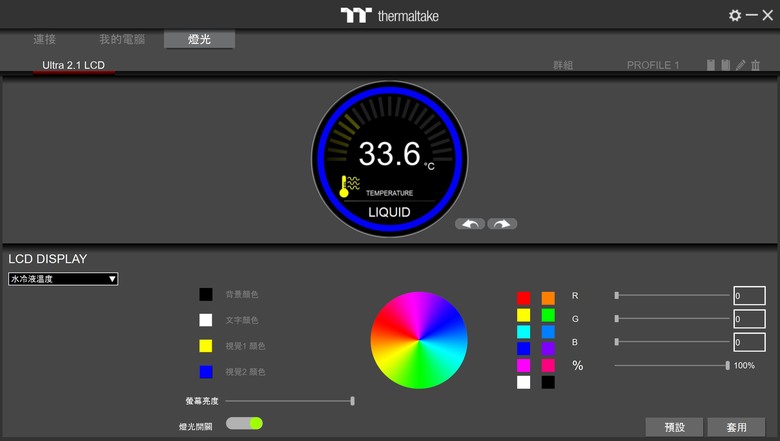

- 水冷溫度不同於預設模式

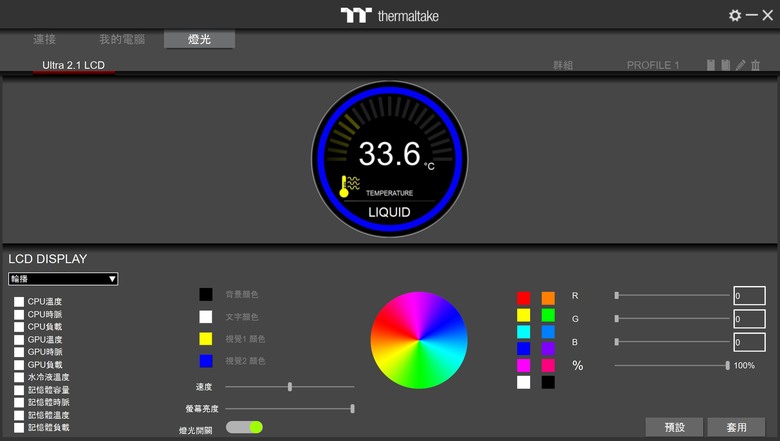

- 除了水冷溫度外可和其他溫度輪播

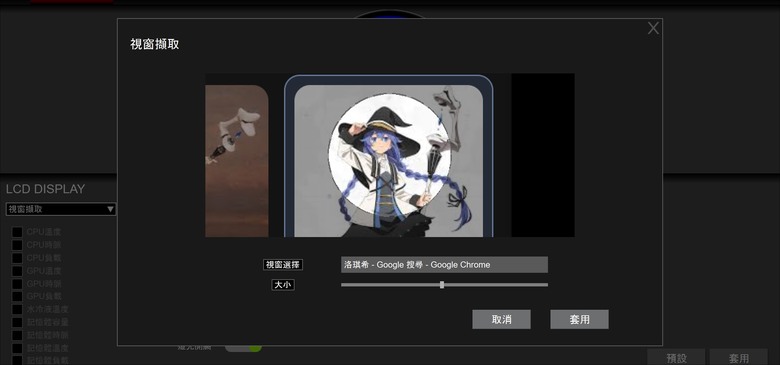

- 可擷取特定視窗畫面
- 例如擷取藍媽媽

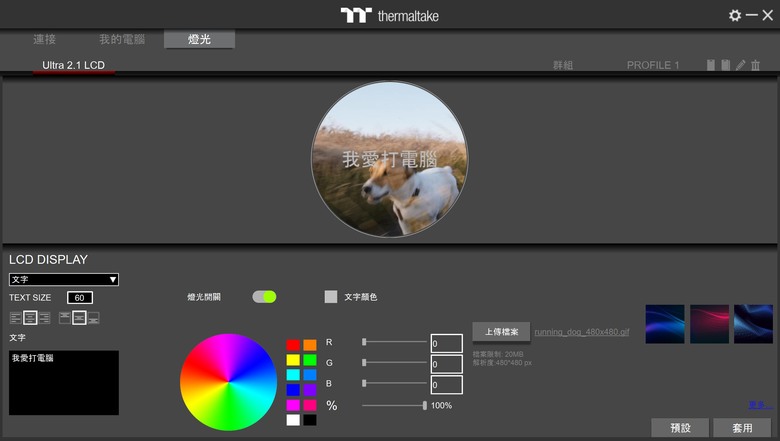

- 內建動畫上面還可另加字
更新到最新的TT RGB PLUS 2.16版本可以多了顯示自訂文字功能
比較好玩的我覺得是視窗擷取的部份
可以將始用中的視窗畫面直接投射至冷頭上的螢幕
(此處用藍媽媽當展示)
另外因為每個人冷頭的安裝方向會有不同
程式中上面那個欄位可以調整螢幕顯示畫面的角度
可玩性算是不低的啦!
結語
總結：
我的心得只有一句話
“繡球花藍真的很好看”
大叔內心的少女心突然就被激發出來了
撇開少女心的部份來說
磁吸扇的方便程度自然不在話下
效能部份也符合一般2000轉風扇的範圍
但在高轉速的聲音的確比較大了點
價位的部份三入組為1890，但為了顏色…這價格我可以!!

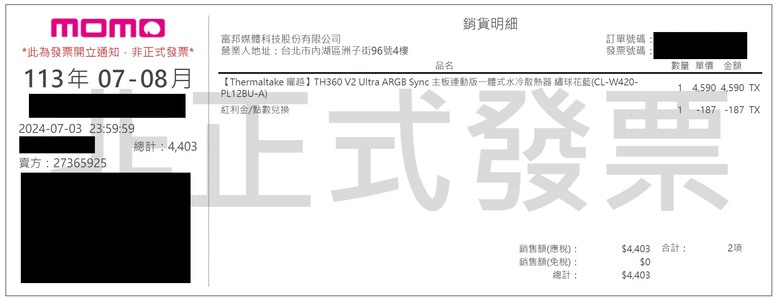

水冷的部份我是認為以MOMO我入手的價格4千多來說
有螢幕外加又是APALTEK代工的水冷
個人認為價格跟效能以及外觀的設計算是有達到心中的需求
保固方面也有五年的全機保算是不必特別擔心
有螢幕以及效能不錯外加五年保固算是沒得嫌了
以上開箱希望大家喜歡
報告完畢謝謝收看
