機殼風扇針腳請益

  • 2019-08-25 11:35
  • 1686
新買了2顆Corsair AF140 LED 風扇，也順便買了一條4PIN 1分2的線。可是接起來發現其中一頭少了一條線
如下圖:
插頭由上到下分別標示 "箭頭" "TKG" "2510"
機殼風扇針腳請益

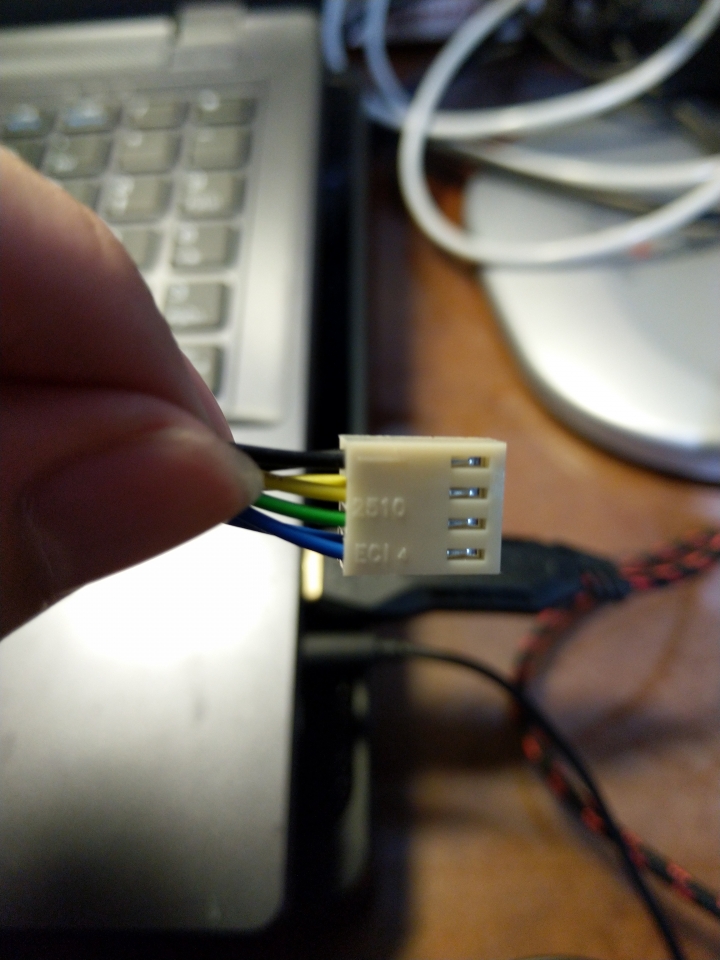

這是線的另一頭:
插頭由上到下分別標示 "箭頭" "2510" "ECI 4"
機殼風扇針腳請益

這是正常的嗎?

附註：我知道 "箭頭" 是接地、 "TKG" 是+12V，剩下就不知道了。
2019-08-25 11:35 #1
文章關鍵字
機殼風扇針腳
Lavender Coffee
Lavender Coffee
6196分
2樓
Lavender Coffee
Lavender Coffee
個人積分：6196分
文章編號：74436547
1分二 有一頭會少一根正常
主機板只能識別四根那顆風扇轉速
三根線的轉速會和四根線同步

沈敬益 worte:
新買了2顆Corsair...(恕刪)
2019-08-25 11:43 #2
沈敬益
沈敬益
0分
樓主
沈敬益
沈敬益
個人積分：0分
文章編號：74436688
Lavender Coffee worte:
1分二 有一頭會...(恕刪)


那我這樣接正確嗎? 我的風扇不是PWM，所以不用接藍色線對嗎?
2019-08-25 11:57 #3
hkw163
hkw163
1161分
4樓
hkw163
hkw163
個人積分：1161分
文章編號：74437505
第4pin為PWM控制接腳, 所以沒用到

VC風扇只用到3pin, GND, +12V, 轉速RPM偵測
分接出去的另一端只需2pin GND 和 +12V 就夠了
2019-08-25 13:18 #4
沈敬益
沈敬益
0分
樓主
沈敬益
沈敬益
個人積分：0分
文章編號：74437546
hkw163 worte:
第4pin為PWM控...(恕刪)


了解 感謝回復
2019-08-25 13:22 #5
劊客
劊客
8976分
6樓
劊客
劊客
個人積分：8976分
文章編號：74441377
hkw163 worte:
第4pin為PWM控...(恕刪)

原來如此，長知識了，感恩。
2019-08-25 21:18 #6
