前言

哈囉大家好，我是小哥，我這個高級潛水員終於要上岸換氣了，距離上次寫長篇紀錄文是22年，做不到定更，那就年更吧！
撰寫3C產品開箱這麼久，卻從來沒有寫過PCDIY相關內容，原先預計組裝ROG Z11這款特殊機殼就要寫一篇紀錄文，但身為3C垃圾手的我(垃圾部分僅限自用的零組件，幫別人組的都不會)，遭遇CPU故障換新、MB故障換新、RAM單條AIDI64報錯燒不過換新、POWER隨機斷電換新、3080壓力測試表現不良(趕快賣給礦工)、機殼USB2.0無作用需自行改裝...，一連串事件導致我遭受重度打擊，有好一陣子完全不想接觸PC零組件，但也許這就是另類磨練，後來陸續又裝了幾台全新機及二手機整新才找回自信，不然都不敢跟別人說我會組電腦。
想當初唯一沒壞的就是水冷及SSD，既然這樣這次就從水冷開始介紹吧！


▲▲▲ROG RYUO III 240 ARGB，經典的外盒配置。

「價差有感，用力一捏。」

------ 選擇ROG RYUO III的理由

市面上的一體式水冷五花八門、琳瑯滿目，各種規格參數通通都有，常見以水冷排長度作為區分，例如240、360…，再來則是水冷頭製造商。
我對於一體式水冷排選購原則有三點：
1.華碩出品，這點純粹個人信仰。
2.售後有保障，漏液全機賠很基本。ROG的水冷我向來都是給予肯定的，沒記錯的話從第二輪改版後，全系列都是6年保，5~6年為一更換週期也較合理，畢竟大部分零組件都是5年保。
3.冷排規格為240，因為本人先前都是小殼仔，原則上會希望家中所有零件盡可能互通替換。


▲▲▲ROG Z11心血套組，採用龍神二代240 AIO ，本人將其稱為機械系學生必須有的製圖專業電腦。


▲▲▲Fractal Design月光白套組，採用白龍一代240 AIO，通常被家姊拿來玩低功耗小遊戲的頂級配機，同時也是我最愛的一台。

在挑選水冷時，候選名單有RYUO III(龍王三代)及STRIX LC II(飛龍二代)，基本上可以將龍王三代稱為飛龍二代升級版，但龍王三代採用新一代Asetek方案，銅底冷頭尺寸增加，水冷液總容量提升增加熱容量，並且也將RGB LOGO改為Anime Matrix LED，大幅度增加可玩性。

此外我也只由接觸過Asetek方案，例如五代的飛龍、七代的龍神II，並且在使用七代龍神II時，由於Z11機殼的特殊設計，導致水冷頭只能採用最致命的倒置法，但兩年使用下來，並未產生損壞及異音。倒置法為何致命，簡單來說倒置冷排會使空氣殘留在水泵中，當水泵卡到一定量的空氣時，會造成空氣經過水泵扇葉時的轉動阻力不均，時間一長就會磨損軸心，馬達軸心損壞基本就可以報廢。
故此，水冷的密封性相當重要，並非不會漏水就好，是要連水蒸氣蒸發向外散失都要避免，而水冷中的密封膠圈(O型環)、管線密封技術、無縫焊接、沖壓…各項技術都需要一定的品質及水準，畢竟O型環及塑膠接頭都是會老化損壞的東西。
若要觀察這一現象，可藉由冷頭於最高處時，是否產生空氣泡噪音。經過龍神II兩年來的觀察，均未產生該現象，代表七代冷頭密封性良好，故此對Asetek方案有好感。

但說到售價 STRIX LC II 240為4990，而ROG RYUO III 240定價為6990，在預算不足的狀況下2000元的價差確實有點難取捨。恰好，最近接了研究室的研究工讀，讓我可以稍微用力捏一下，同時原價屋限時下殺特價5990到9月30日(結果發文時已經是10月好在活動延長到10/31)，如此良機直上ROG純血信仰。

「集數代精華於一身」

------ ROG RYUO III 240

經典的外盒配置，百看不膩，黑紅配色及無懼之眼依舊是老班底，底部則以經典電馭文打底，正面右下角簡明概要指出RYUO III 六年保、Asetek水冷頭、支援Intel1700及AMD AM5。


▲▲▲ROG RYUO III 240 ARGB外包裝

打開外盒後，首先會看到一張酷卡，取代頂配版常見的感謝卡，若依照酷卡上方指示，會留有給玩家的小趣味，這部分就留給購入的玩家自行探索。
接續可見一體式水冷本體及各項配件有序排列於箱中，並且都採用紙板分隔，避免相互碰撞。


▲▲▲ROG RYUO III 240 ARGB盒裝背部

被酷卡取代感謝卡

酷卡本身有序號

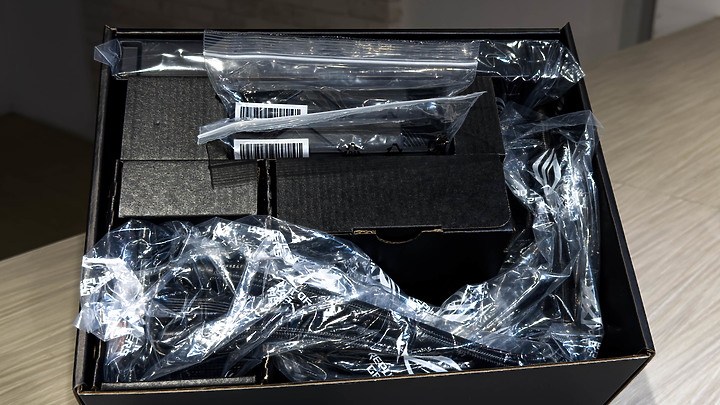

箱中配置

▲▲▲酷卡及箱中配置

配件

先將我們的主角請到一邊去，配件齊全度向來是我衡量產品的重點，RYUO III在配件方面給得相當齊全。

首先是ROG自行設計的ARGB風扇兩顆，ROG AF 12S ARGB，依照做工的精細度還有名字都取好的狀況來看，估計為來有可能上市販售。
風扇大小為標準尺寸120 x 120 x 25 mm，概要規格為PWM/DC、最高轉速2200rpm、噪音值36.45dBA、風量70.07CFM、風壓3.88mm H2O。風扇對我來說美觀、不要太吵、會轉就好，參數部分並沒有很在意，龍神二代的兩顆黑貓扇也被我替換成顏值高的STRIX XF 120。

風扇中間為金屬貼紙

能在塑膠上做出拉絲，脫模可不容易

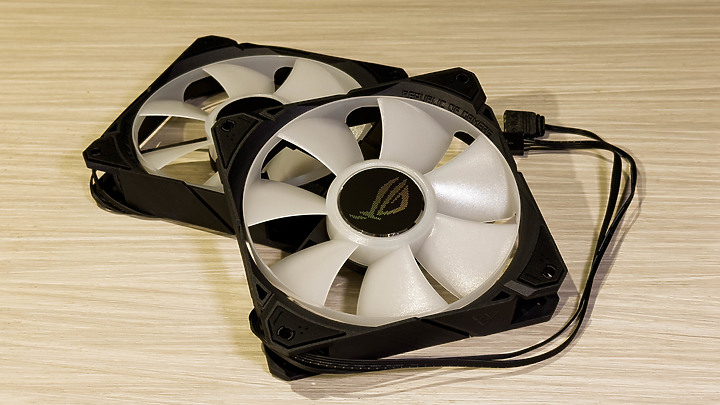

▲▲▲兩顆ARGB風扇，該有的信仰顏值都有，側邊的三角型組合體是ROG最新的辨識圖騰。


▲▲▲配件包 (說明書、增加信仰的貼紙、水冷配件包)


▲▲▲水冷配件包(Intel底座、AMD、支架固定螺絲、1700/ AM5螺絲、Intel 1200/115x/ AM4螺絲、冷排螺絲包、ARGB及風扇分接線材)
※腳位支援：LGA1700/1200/115x系列、AM5/4

水冷頭

RYUO III冷頭外殼改用鋁合金材質，表面處裡採用車床壓花工藝，使表面紋路呈現規則狀格紋，噴漆上色後，頂端則使用鑽石刀具精修倒角，且高精度修整使其表面粗糙度低，反光效果相當精緻。
冷頭核心部分，底板採用純銅材質，接觸面積為89mm²總高度為68.3 mm，水泵採用最新的第8代Asetek泵浦，轉速800~2600 RPM

壓花效果

水冷頭

▲▲▲鋁合金外殼、真空鍍膜鏡片


▲▲▲相較七代冷頭，八代的面積增加許多，也是為了應付越來越大的CPU面積。

走線部分

在控制線結構，RYUO III有針對前幾代的設計進行改良，先說說改良的部分，RYUO III將原先的Micro USB轉USB 9Pin，整合在冷頭內部電路版，省去礙事的USB接頭，使整體外觀更佳整潔。


▲▲▲線材整併於凸起裝飾物下方一併出線，俐落感於上方水冷頭相互呼應。線材末端為冷頭泵浦的4Pin供電線及USB 9Pin。

但這項改良有一點小問題，出線端凸起結構，會影響Asetek冷頭進出水管的轉向範圍，但會遭遇這項問題，主要是應用在超緊湊型裝配下才會遭遇的問題，只要不採用水冷管平行主機板的方式走管，就不會遇到該項問題。


▲▲▲ROG RYUJIN II 超緊湊配置範例。

但好在8代冷頭管線距離寬敞，只要角度不超過114度角都不影響，水冷管軟硬度也有將其折彎過去的空間。整體而言將USB數據傳輸線整合至內部，並統一從兩根水管內側出線也較為美觀，對於無特殊要求的用戶並無影響。畢竟電腦要組的好看，藏線是門大學問，所幸GT502是大透天，走線相當自由。


▲▲▲水冷管移動範圍。(若從水平方向為基準，可轉動角範圍為114度)

水冷排

接續來看RYUO III的水冷排，在出貨包裝時，預先裝上塑膠保護蓋，避免鰭片損傷，從此就不需要玩家自行用一字起子對損傷的鰭片修容，實在是有夠人性化。

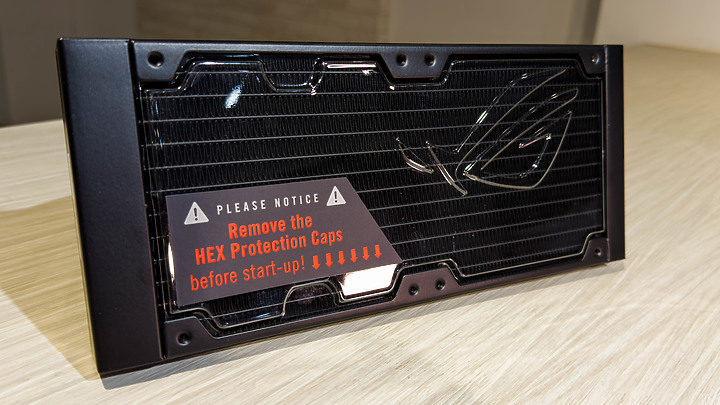

▲▲▲水冷排保護蓋。記得要將冷排保護蓋拆除，不然會產生比空氣過濾器沒拆濾網還嚴重的問題。

冷排材質為鋁，大小為399.5 x 120 x 30 mm搭配長度400 mm的編織纏繞橡膠管，三代冷排依據官網所說，「冷卻液通過大容量散熱器，每100W負載可提供比上一代設計低攝氏 2 度的散熱效果。」
簡單來說，當然介質溶液越多，能在短時間能增加更多熱交換；增加鰭片面積，同時增加與空氣接觸，這兩項改良確實可以增加冷卻性能。


▲▲▲冷排側面ROG LOGO

難得看到乾淨整潔的鰭片

軟管連接處

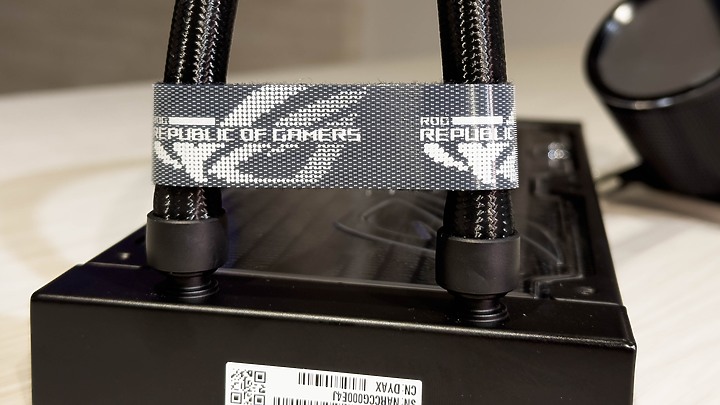

出貨時就附上的造型束帶

▲▲▲鰭片及水路管

「道理我都懂，但我就不會。」

------ 水冷排的實際性能計算

關於CPU發熱量及散熱計算，引用來自熱愛PCDIY的熱傳學老師出的期中考題目：
You are trying to build a computer by yourself, the CPU you choose is intel 13900k with a package size of 45mmx37.5mm. It has a processor base power of 125W and a maximum turbo power of 253W. Consider the air temperature inside your computer is 35°C,please try to answer the following question：

a. If you didn't install any heat sink (e.g. fin array), what will the surface temperature of this CPU become when running in base mode and turbo mode? (Consider the heat transfer coefficient on CPU surface is 200W/m²K)
e. Based on the heat transfer coefficient you required at question d, which cooling method should be most appropriate to cool down this CPU?

中文翻譯如下：
您正在嘗試自行組裝一台電腦，您選擇的CPU是intel 13900k，封裝尺寸為45mmx37.5mm。它的處理器基本功率為125W，最大超頻功率為253W。考慮到您電腦內的空氣溫度為35°C，請嘗試回答以下問題：

a.如果你沒有安裝任何散熱器（例如鰭片陣列），那麼該CPU在基本模式和turbo模式下運作時的表面溫度會變成多少？ （假設CPU表面的傳熱係數為200W/m²·K）
e.根據您在問題 d 中所需的傳熱係數，哪種冷卻方法最適合冷卻該CPU？

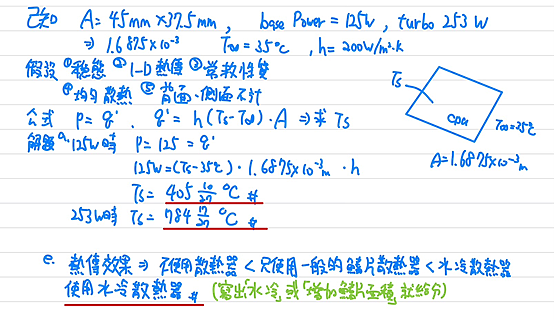

▲▲▲我只會寫a、e。

該題計算過程如上圖，這題總共40分，然而我只會寫12分，也就是上述的a、e兩部分，然而關於散熱相關b.c.d.我完全不會。
但由此可知，散熱器對於CPU是非常重要的存在，同時水冷散熱器，在相同面積下比鰭片散熱器好，是因為水的熱傳係數比空氣高，同時熱容量也高。
當然這個前提是建立在家用遊戲主機，若考量到24小時負載運作的伺服器主機，就要考量不同的點。
在此感謝中央大學陳冠廷教授，在我兩次大考都不及格的狀況下，讓我熱傳學低空飛過，使畢業有望。

既然看不懂計算與理論，那就看測試數據吧！

CPU AMD R7 7700X
MB ROG STRIX B650E-F
RAM XPG Lancer RGB DDR5 5600 CL36 16GB*2
VGA TUF RTX3060TI-8G
SSD TEAM MP34 2TB/Gen3
POWER TUF GAMING 750W
CASE TUF Gaming GT502
▲▲▲測試配置

測試前最後在廢話一下選擇理由，CPU選R7 7700X的部分是因為AMD近期推出買處理器送遊戲的部分，剛好星空「Starfield」我特別想玩，基本上就是省下一筆預算；主機板是去年ROGDAY拿到的；記憶體選XPG Lancer，是DDR5中具有EXPO參數及RGB裡最便宜的；顯示卡選尾盤出清的3060 TI三風扇版本；電源供應器則選TUF GAMING 750W金牌，新款模組化電源，支援新協議ATX3.0且10年保固，主打軍規要壞估計也難，雖然本次用不到新協議，但ATX3.0也提供未來顯卡升級的可行度；機殼的部分，則是選擇豪華透天的雙艙TUF Gaming GT502，內部的大空間有極高的自由度。

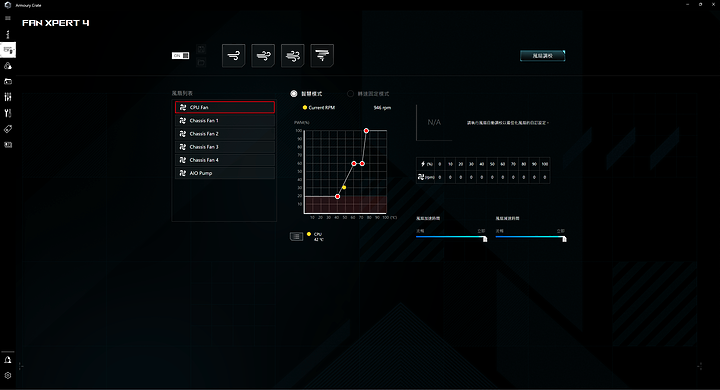

▲▲▲轉速配置頁面

01.AIDA64 Extreme 雙烤CPU與FPU

測試環境，關側板、室溫24度，有開啟EXPO。
待機溫度35度，雙烤1小時平均溫度84.3度

02.3DMARK

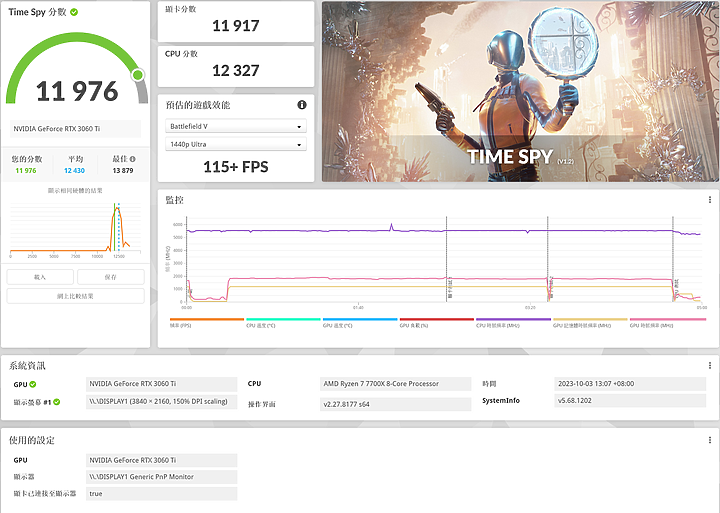

TIME SPY跑分

FIRE STRIKE ULTRA跑分

CPU PROFILE 跑分

TIME SPY壓力

03.PCMARK

「小而巧的市區精裝公寓 VS 大又好的郊區獨棟透天」

------ TUF Gaming GT502

我不想再裝緊湊型機殼了

這是我裝完ROG Z11及Fractal Design Define 7 Compact TG之後的心得。
Z11難搞不用多說，超高緊湊度塞上C8I的Mini-DTX規格，最後來個32cm的30系列，塞爆；Define 7 若裝RTX3080顯示卡，那冷排只能裝主機板上方，但裝上面冷排直接卡到十銓DELTA系列記憶體，所以冷排裝歪的。
所以本次選用獨棟透天機殼，TUF Gaming GT502，除了延續GT501的優良傳統，同時增加水冷排獨立分艙，並增加前景玻璃，使整體觀賞性更佳。


▲▲▲TUF Gaming GT502裝機完成。

GT502整體機型較為寬敞，是因為設計獨立分艙，專為水冷排熱風分流直接排出機外，同時也使整線較為容易。
在此恭賀除了電源供應器可以單獨外宿，一體式水冷也可以享受如此待遇，從此不用在前艙與大家睡大通鋪。


▲▲▲獨立分艙空間(由於沒有可以裝的東西，就只好抓官網圖片了XD)，當然分艙的多功能支架，除了安裝水冷排之外，也可以裝上3個3.5吋裝置，是藏燈光控制器的好地方。此外機殼整體採全模化設計，除了本體結構不可拆除，其他都可拆，對於DIY新手相當友善。

側面

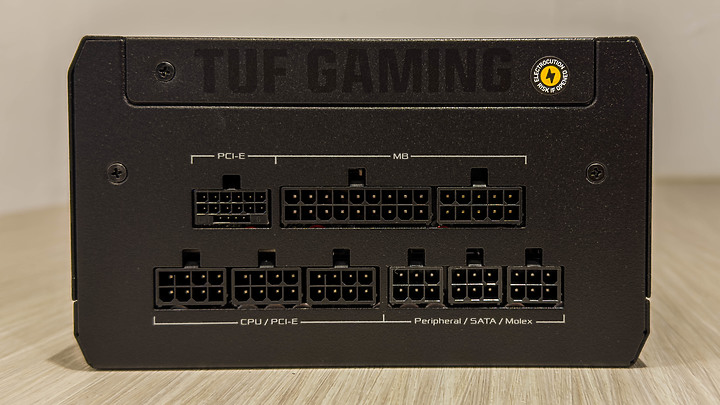

接孔配置

線材

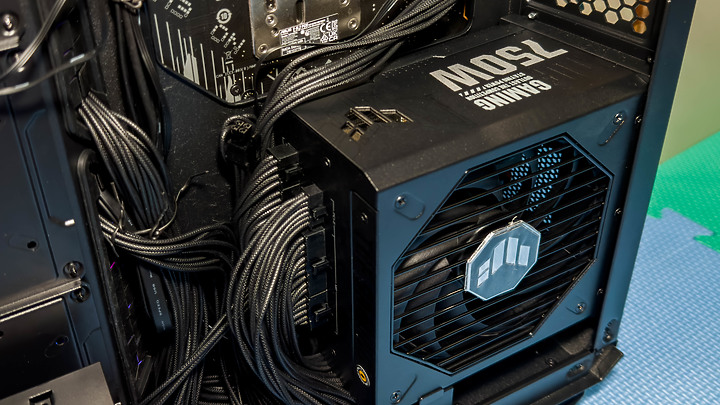

裝配於電源艙

▲▲▲TUF GAMING 750W


▲▲▲幫友人急救的GT502，顯卡改直立式，風扇塞好塞滿的。(經驗談：GT502適用Pcie 20cm延長線，請務必選擇較好的電腦店裝機，圖中4090明顯被店家硬配的30cm延長線頂出來了)。

「寬敞毛胚透天，屋主自行裝修」

------ TUF GAMING TF120 ARGB

裝配構想

GT502的空間相當寬敞，大到可以讓我擺公仔，主機板右側可以訂製小螢幕當作監控畫面，水冷排安裝於獨立分艙中，上三下三風扇裝滿等，但以上都是空想，因為我沒錢，但有錢之後可能也不會去動他，因為我懶。
由於對TUF機殼的記憶點停留在GT301的超級CP值上，2390的價格內含3顆ARGB風扇及1顆無光扇，所以在選購GT502時，完全沒留意其內部是完全沒附贈風扇，所以只好支付意外的風扇三件套預算。

盒裝正面

內容物

簡易說明

▲▲▲TUF GAMING TF120 ARGB盒裝

對於TF120三件套，價格相當滿意，畢竟只有三件組有附贈額外的燈光控制器，風扇相關規格配置如下，厚度25 mm、PWM、最高轉速1900RPM、噪音值29dBA、最大風量76CFM、風壓2.5mm H₂O


▲▲▲風扇本體

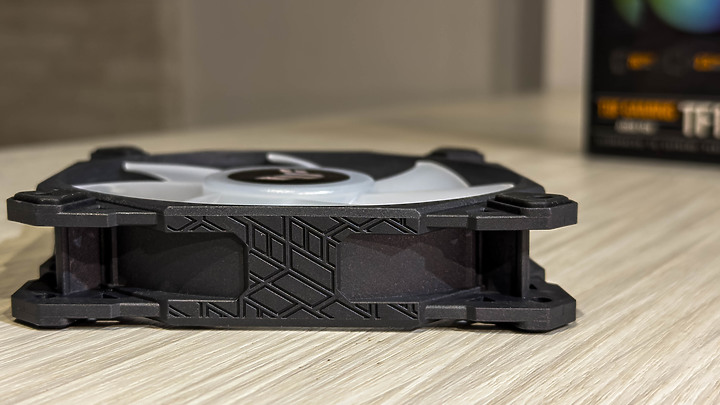

▲▲▲側邊有TUF LOGO美化，背面修飾也相當不錯。


▲▲▲控制器及配件(非常重要的事，控制器可與GT502機殼控制面板連接，若沒有買三套件，機殼前面板就會有一個按鈕是無作用的)

既然零件都到齊，是該裝機了。
目前在有限的狀況下，將原先應該待在獨立分艙的水冷排，前移到主機板上方，並且與下方兩個外購的風扇建立風道，並將TF120三件套最後一個風扇裝在主機板I/O上方加強散熱，同時該區沒有濾網，也可避免各種小生物跑進電腦裡。

龍王三代-0883

龍王三代-0884

▲▲▲關燈蓋上側板


▲▲▲裝完好空曠，只好把小螢幕挪到GT502比劃比劃

「單純RGB已經沒辦法滿足我了」

------關於最新的ANIME MATRIX動畫

自從推出AniMe Matrix，一直以來都很想要入手可以自定義的AniMe Matrix動畫產品，但可惜的是先前有推出的周邊產品，我都有相似的款式，遲遲沒有機會購入。
本次終於有機會對AniMe Matrix做詳細的介紹。


▲▲▲Anime Matrix LED點亮效果
Anime Matrix是透過多個LED燈組合成微型顯示器，說簡單一點就是跑馬燈啦，但是是頂配版且附帶RGB效果。說Anime Matrix是跑馬燈好像有點過分，但加上Armoury Crate 控制程式較調後，確實很有電競風格。

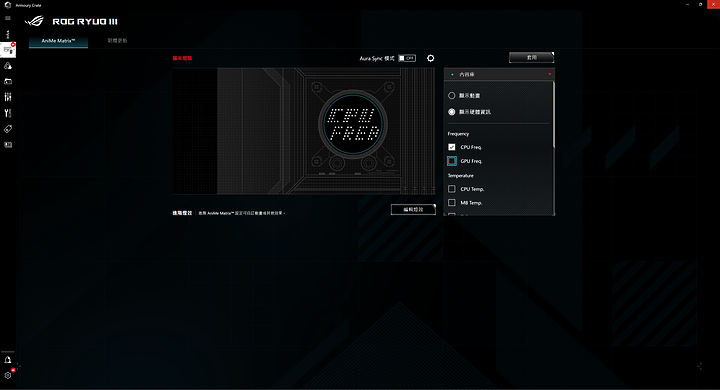

Armoury Crate 控制程式

預設

動畫模式

音樂模式

系統模式

透過Armoury Crate 控制程式可以對冷頭做動畫設定，基本預設內容為簡易ROG信仰動畫及系統即時資訊顯示。但選擇Anime Matrix欄位後，就會發現其可玩性，除了基本款音樂及系統模式外，可以透過動畫創作頁面進行創作或透過下載頁面下載其他作品。

結語

電腦用水需注意安全，全機保固很重要，雖然並未聽過ROG水冷漏水出保案例，但我相信沒人想遇到這種問題，不管是廠商還是用戶都會很頭疼，畢竟漏水各大社群肯定會有爆料，用戶要處理後續出保也麻煩。但依照我在Z11暴力亂塞法之下，水冷管被我大角度折彎的龍神二代，水管還被芝奇幻光戟鋒利的刃口刮到都沒事，我相信水冷並沒有這麼容易壞，故水冷為我裝機第一選擇。
ROG RYUO III 240 ARGB六年保固漏夜全賠，高效的散熱效能，自帶新潮的電競跑馬燈，展現不同的RGB效果，若搭配ROG全系列有搭載Anime Matrix功能之配備，那你肯定就是最潮的電競玩家(人潮就好電腦不要真的潮) 。目前ROG RYUO III 240 RGB特價5990，若沒特價(6990)的時候通常是贈送TUF TF120 三風扇套組，若有興趣的玩家不妨參考看看。

後記

順帶一提，為何會把這台電腦組起來呢？主要是因為最近無聊逛逛電商平台，恰巧發現都在對RTX3060、60Ti尾盤出清，價格大約落在8000～12000，想想現在40入門系列的性價比，實在令人感動，憤而腦弱刷了一張性價比最高的TUF 3060Ti 入手，配上電商限量折價卷、悠遊付回饋、信用卡優惠，最終價格大概落在10700內，算是我這個等等黨的勝利，同時在2022 ROGDAY好運獲得一張ROG B650E-F，如此看來組成一台，勢在必行，不管未來要放研究室，還是作為回家時可以使用的輕遊戲備用機，畢竟主力機肯定是跟我住在學校宿舍。


▲▲▲運氣很好的我

剛剛說到ROGDAY你有沒有很好奇？是什麼活動這麼好康，可以拿到免費主機板！
看看這部影片吧
https://www.facebook.com/asusrog.tw/videos/1543743219383030
想了解更多資訊，也歡迎加入ROG玩家基地，眾多專屬福利等著你。

文末感謝我的熱傳學、流體力學教授及長年給予建議及指教的友人。
