雖然電器保障服務跟保固沒了很可惜
但反正他牌也沒有這服務，延長線也沒什麼好保固的
大跳水下仍然很划得來
貝爾金防突波延長線分三級，家用、高級、黃金
規格上差在可吸收突波大小跟防護插座類型多寡
前天去光華買的是最便宜的家用(299)，雖便宜但如其名的適合家庭使用
美其名是家用，講白就是低階款，說什麼適合家用?
因為另兩系列都是胖型的，不好看又不好放啊XD
而且說實在的
雖不曾用過防突波專用的延長線，記憶中也不曾發生電器被打壞的事情
既然這麼少被雷打，那基本款就夠我用到一百歲啦~
總之來開箱啦~(以下點圖可放大

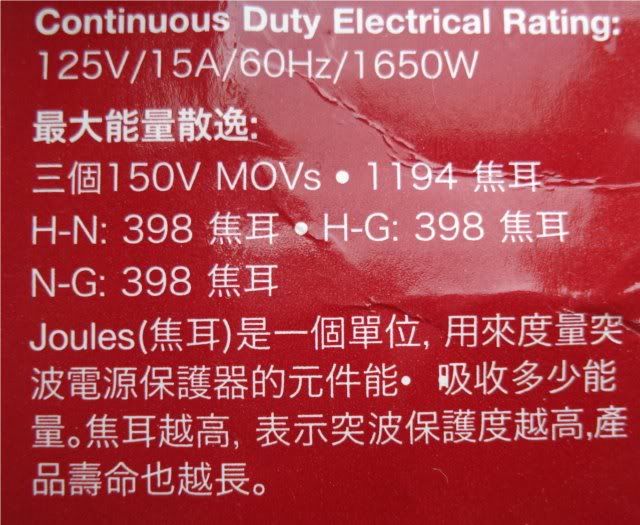

外盒正面~可吸收能量是1194J~不過是"總共"唷
總共是什麼意思? 這個意思
家用電力線由火線、中性線、地線組成
突波吸收器就裝在火=中、中=地、地=火之間
如果有接地，突波從火線進來時，火=中、火=地的突波吸收器就會把它吸掉
如果沒有接地，就只有火=中的吸收器會工作嘍
打開~哈哈，沒有特別喜歡攝影，幾張A4墊一下

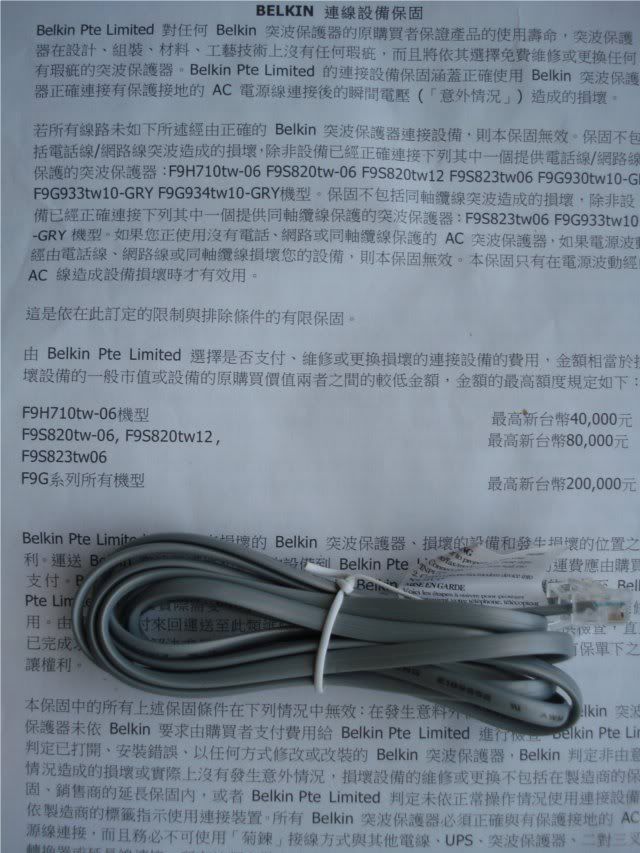

保固說明書跟附贈電話線，不用看了沒保固了XD

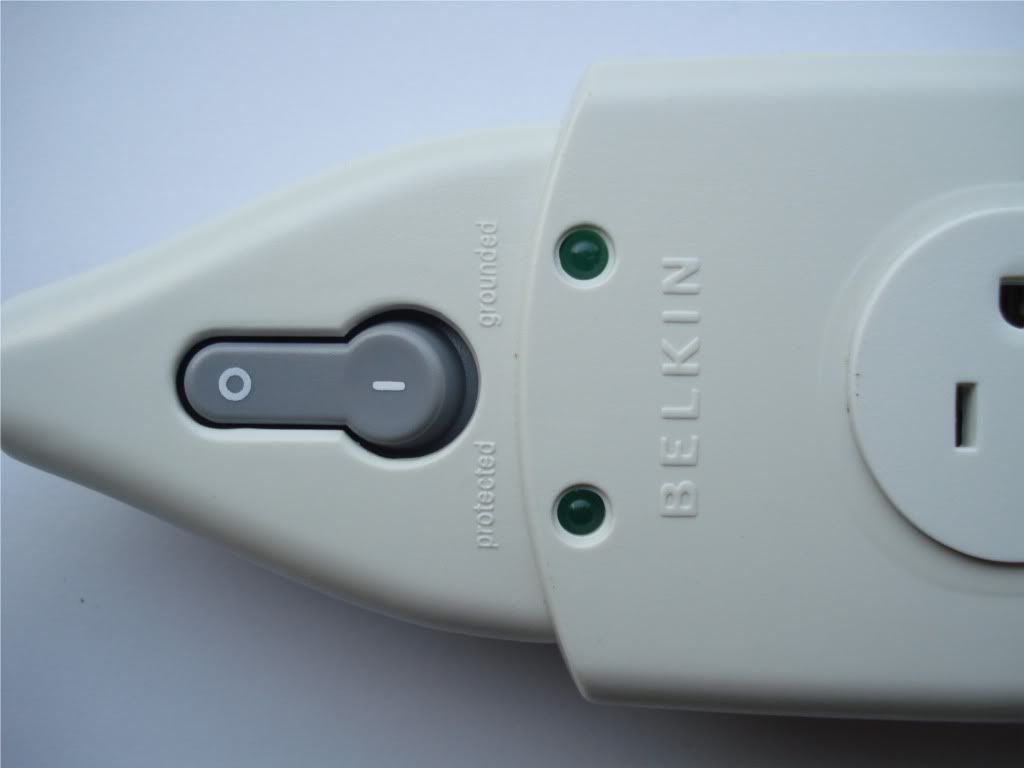

頭部(?)是總開關跟兩個指示燈
protected燈亮表示保護線路運作中
grounded燈亮表示有接地
沒個別開關實在可惜，沒辦法，民情不同
身體(?)上的插座有防塵滑蓋
插座裡若有積塵可能引起短路走火，如果家裡積塵快很有用
尾巴是電話保護線路

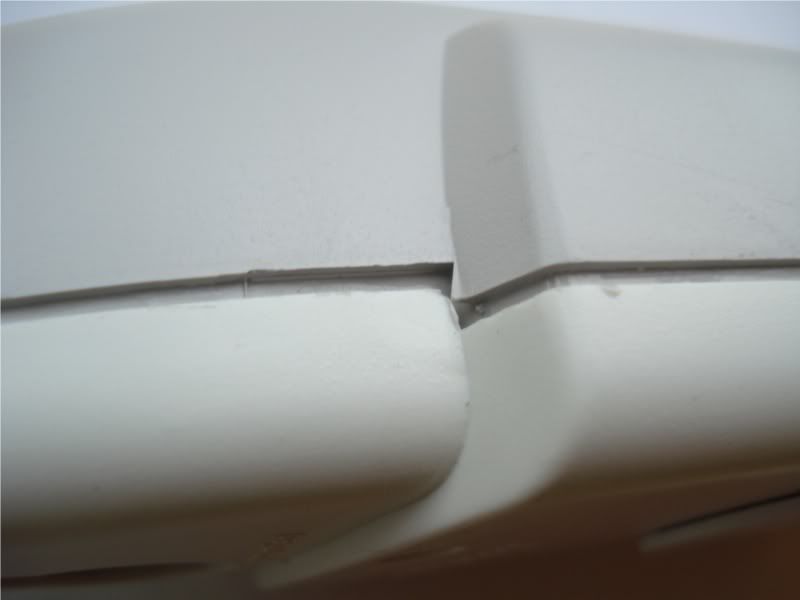

這作工真是濃厚的美式作風
，沒辦法，民情不同但包裝封面仔細看的話也是同樣的作工，倒是蠻老實的

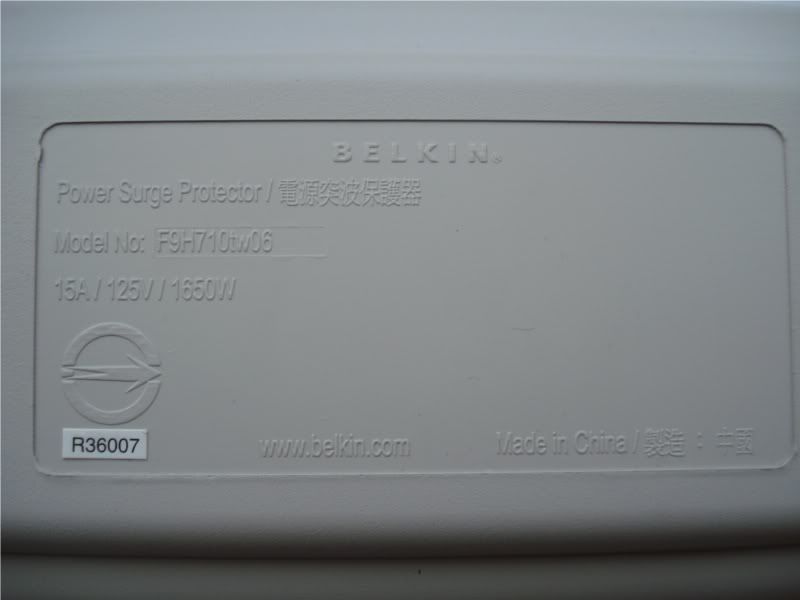

翻到背後，品名沒有延長線三字
呼呼~我這條不是延長線，他是突波保護器!(囂張什麼?
美式作風又一處~

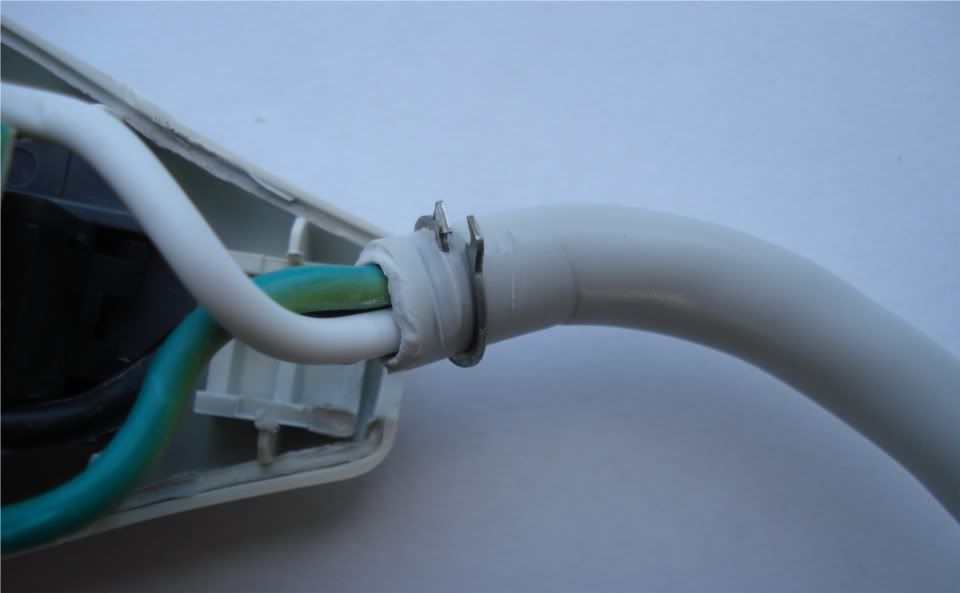

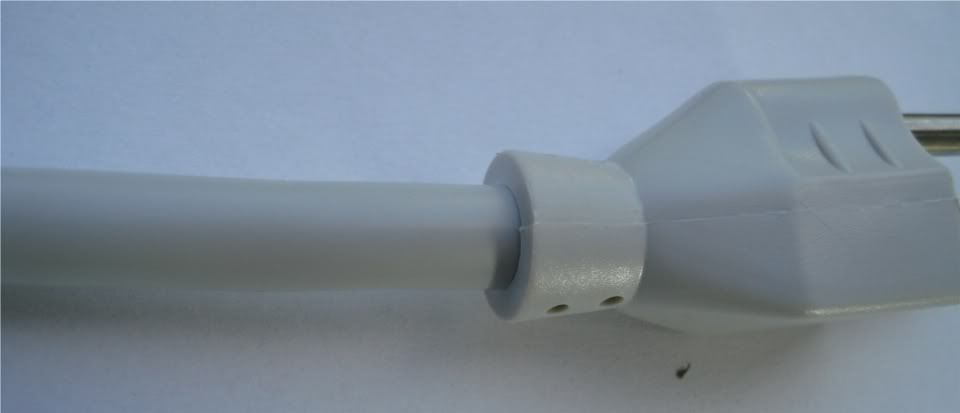

另外有點在意的，插頭與電線、電線與本體間沒有做強化
看過很多SANYO延長線這邊破開，長久使用還是強化才安心
...民情不同?
這東西都沒保固了，不拆來滿足好奇心時在有點浪費
(還有保固的話就是，反正我一定用不壞，不拆來滿足好奇心時在有點浪費
打開來就是這樣子
閒置空間很大....大多人有大房子住的國家真好啊
但大支歸大支銅片也不會變厚=3=
拆開會造成傷害，為了避免理賠糾紛

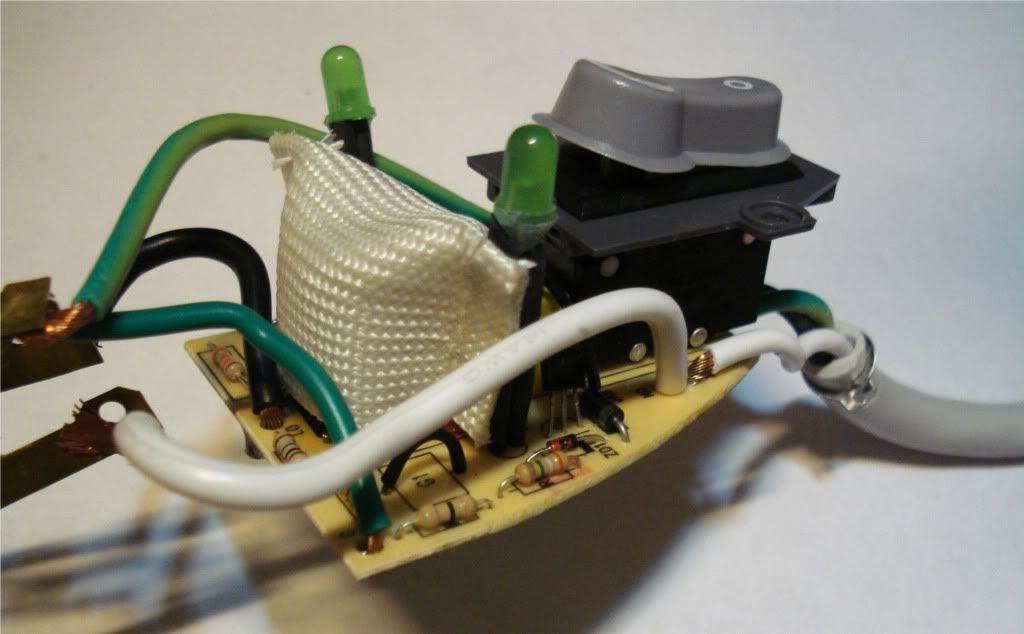

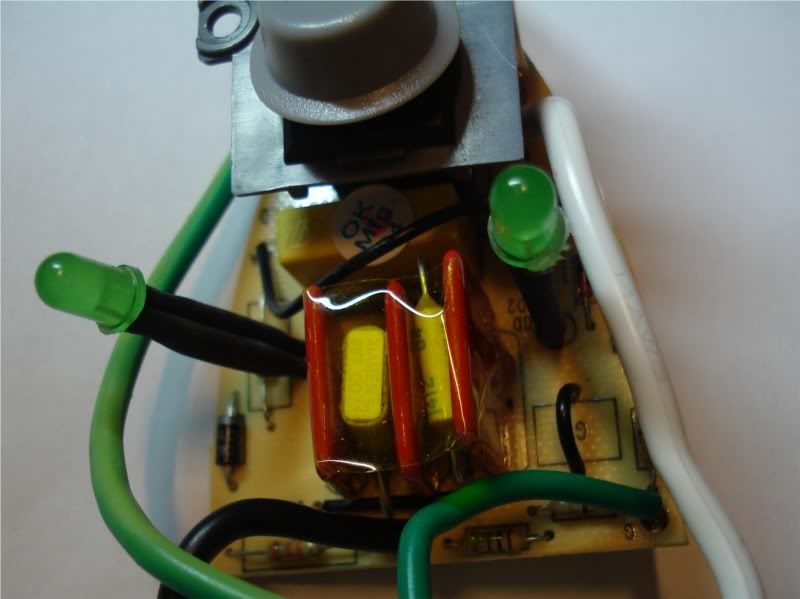

首先看這條線最有價值的防突波電路~
防突波的秘密，就藏在防火布下~

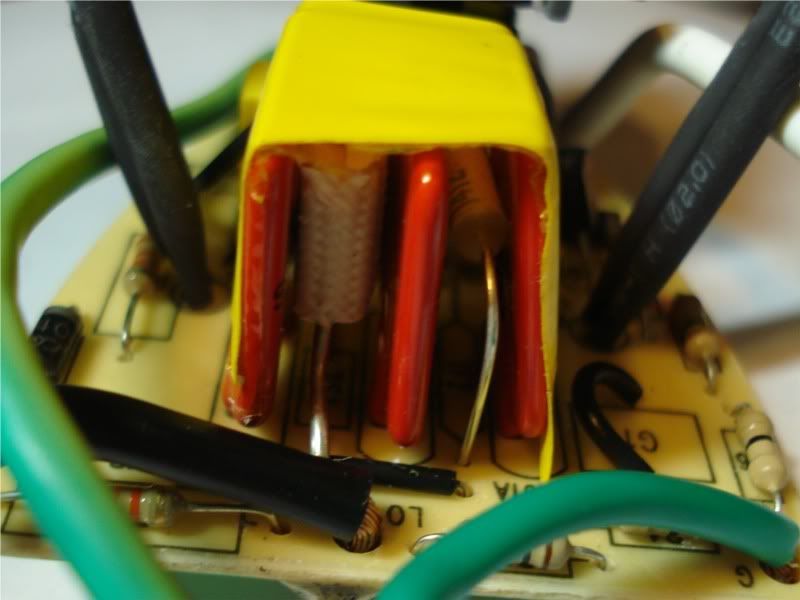

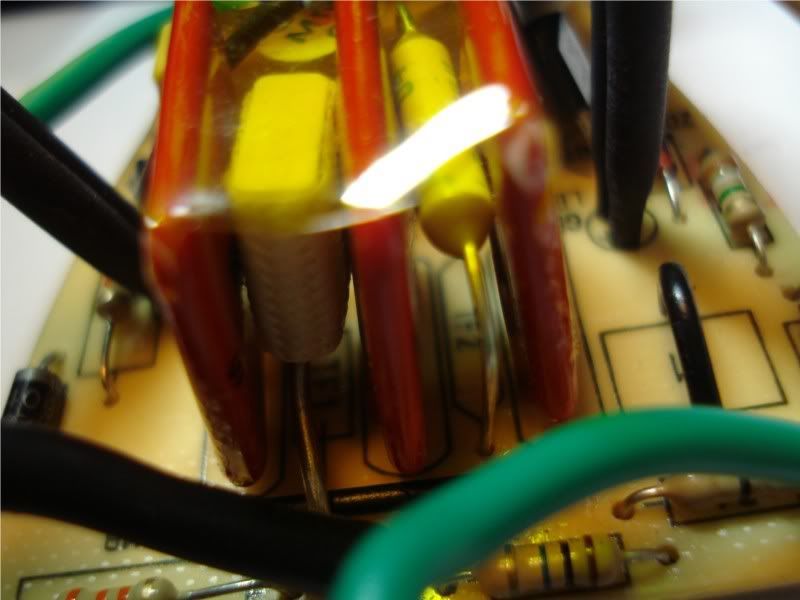

那三片紅的該是突波吸收器(Varistor)，可是像電阻跟穿衣服的是什麼呢?
都拆到這了，不把膠帶剪開看清楚很可惜是吧

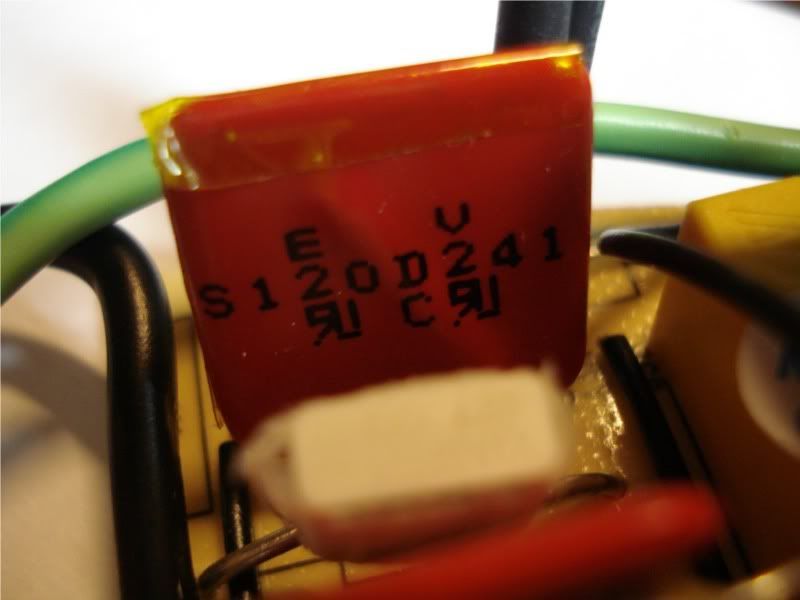

的確是Varistor，可是怪了，Varistor標示的崩潰電壓是240V
可是外盒是寫150V，還是外盒的150V不是這個啟動界線??
孟獲孟獲~

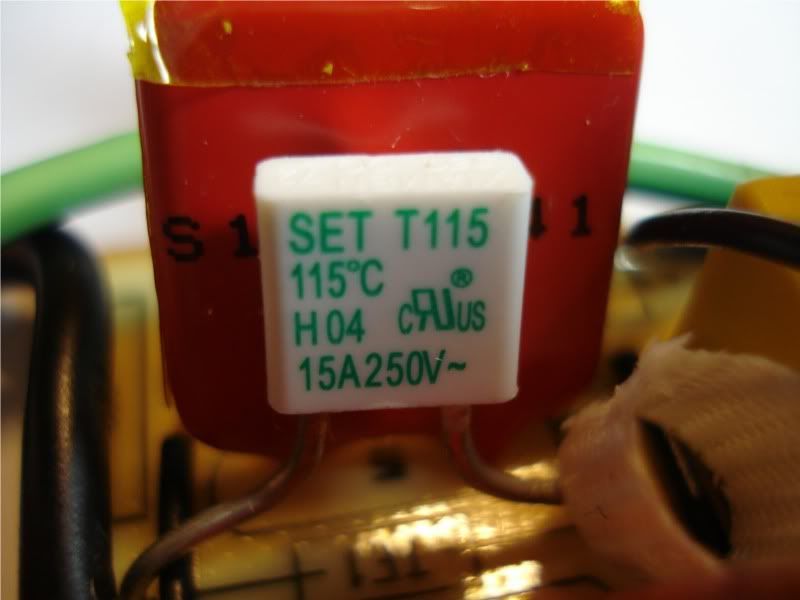

繼續拆，這個是溫度保險絲，115度自爆

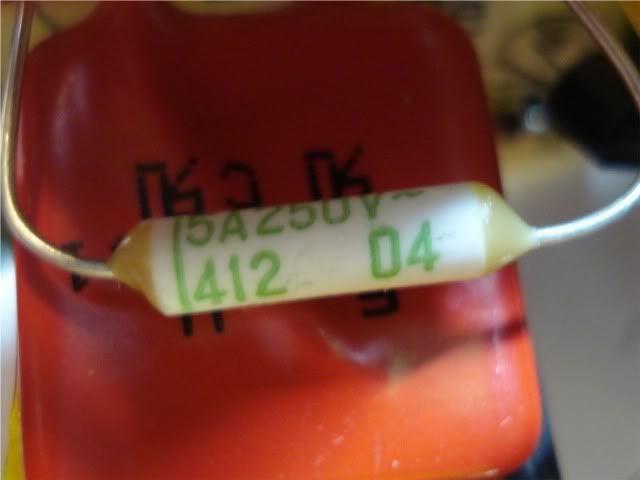

電流保險絲
因為Varistor在一般電壓下是電阻很高的零件
直到崩潰電壓(240V)才會開始吸電，所以只有5A平時也不會燒掉
看完了要穿回去，不然溫度保險絲就白費了

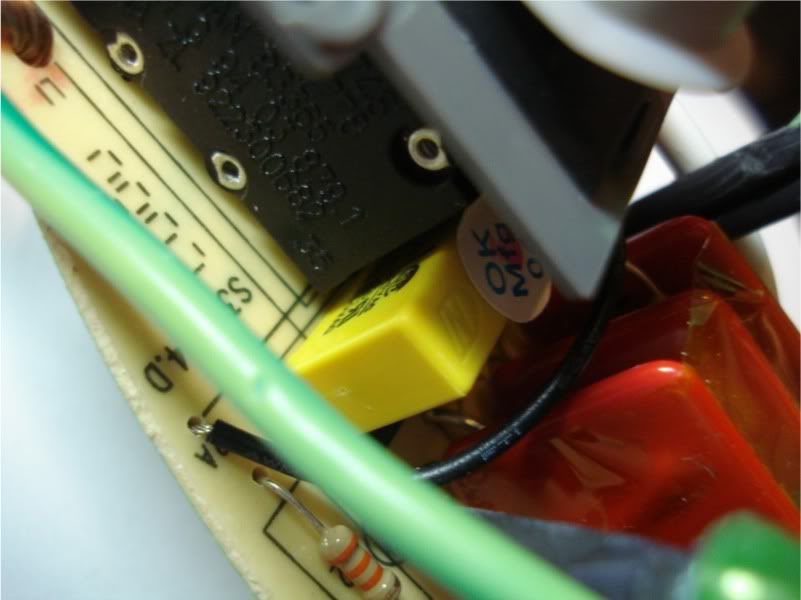

我知道的最後一個元件，金屬化膜電容
可惜我只知道他適合濾高頻雜訊而已，不只防突波還抗雜訊，YA~
看一下焊點
我的程度就能認一些元件而已，這些元件的放置跟規格選用正確否與...
我~不~知~道~XD

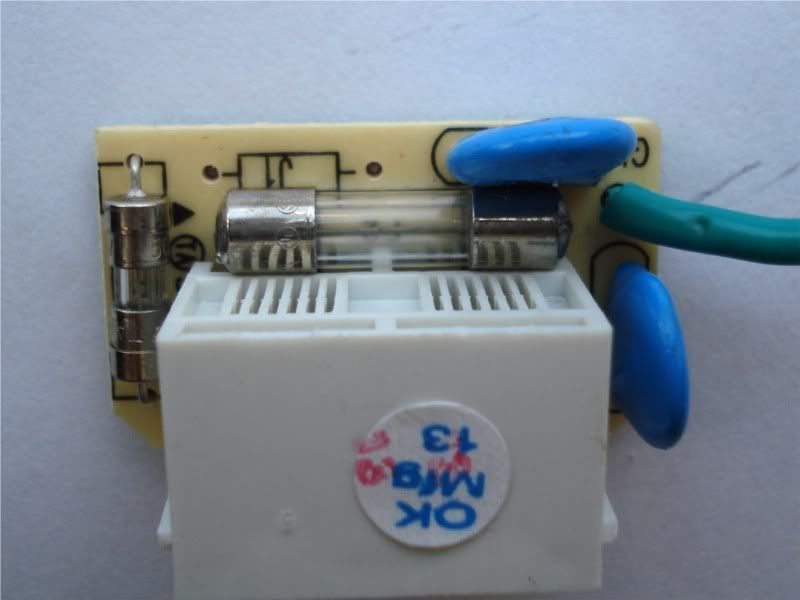

我們差點忘了他也能保護電話線路是吧XD
電路跟銅片的連結，之前還以為是綁上去
其實是點焊
點焊相較錫焊強度較低，但在延長線裡其實也沒機會被拉扯
銅片設計，看到缺點了嗎? 注意接觸面積
這兩片已經插過幾次了所以比較開，新的是閉起來的所以很硬，多插兩次就會開了

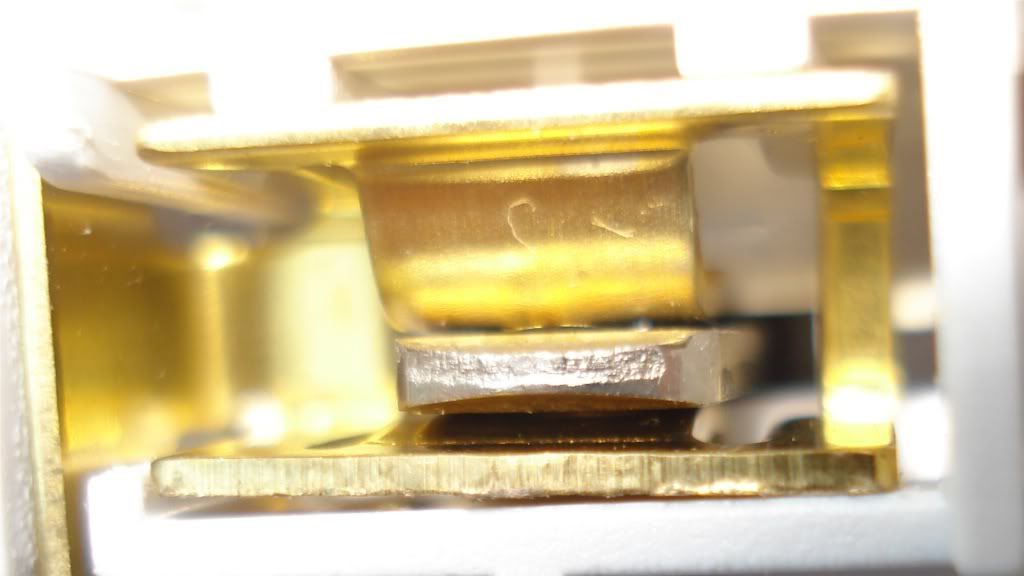

靠近點看(這是中性線插座(長))
看似夾著，其實沒有貼緊
因為夾片太高，夾片上方夾空下方就會翹起來
俯瞰空隙更大
看看火線(短)
....這邊不好拍嘛=3=
除了沒貼緊，也沒有利用到插頭刀片上的洞增加夾力
地線，簡單的構造難保長久的夾力
最後看看銅片實不實在
不是故意拍歪看起來寬一點，只是不好拍 拍不好而已
軟~
雖然第一次插很緊，但長久下來鬆掉是遲早的，我是說...夾片..因為夾片構造簡易又薄的關係嘛~
也許某個世界人口6%卻使用世界資源35%的國家國情
就是用幾年就換掉、髒了就換掉，不很耐用沒關係
(6% 35%是以前路邊看到的數據了，總之這國家的人真是浪費出名...)
希望他們除了要求開發中國家簽綠色減碳的工商條約，也積極的教育自己國民節儉...
你們6%人只用12%資源，世界就能省下20%資源....
雖然消費降低造成會經濟衰退...離題了啦，喂XD
再來看看較好與較差的夾片構造
凸起的點會卡進插頭的洞，才會好插又有夾力
有點暗
拿出來
面的夾接觸面積才大，而且比較厚
從上方看，的確有整"面"貼緊
再來是比較差的。只單面接觸
這種夾法可能對面的塑膠會先磨掉吧
構造真單純，不過持久應該不錯啦?...但如果塑膠部分磨掉也沒用
另外拍的時候沒注意到所以沒拍下來
他的接觸面在插頭刀片的洞附近，所以已經不大的接觸面積要再扣一個半圓...
還MIT咧XDD
不過這種簡單東西其實C、T差不多啦，看廠商有沒有心、會不會管理而已
沒有心的MIT野是爛貨

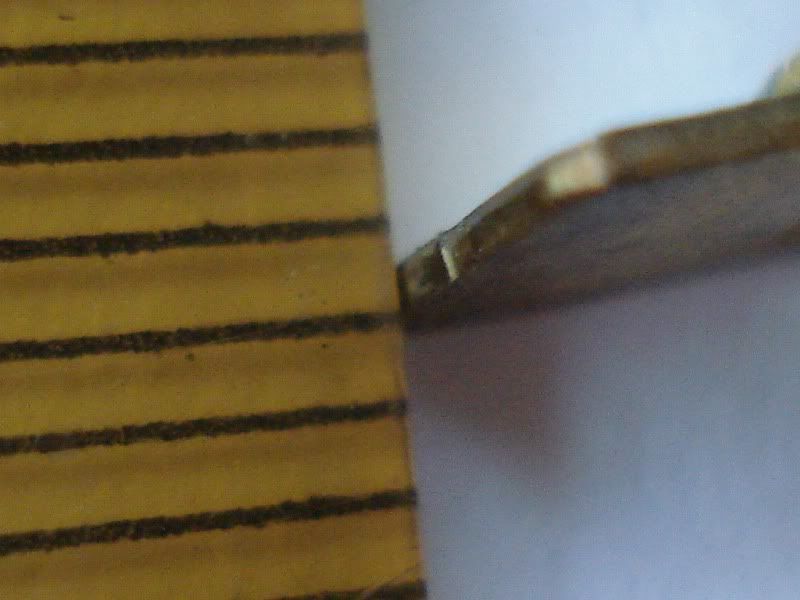

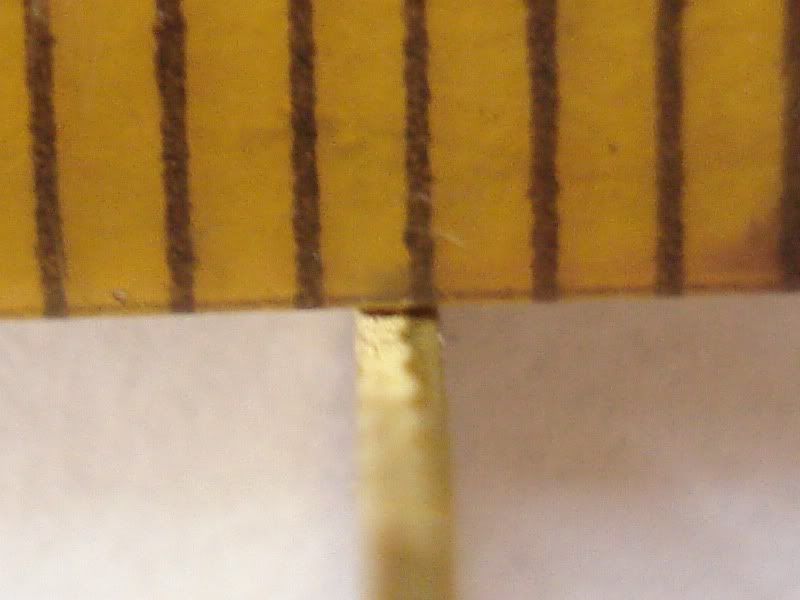

比看看銅片厚度
設計比較好的
B的
設計差的，又拍歪了不好意思= =
B，真的太薄嘍= =
不過這條BELKIN延長線對我而言整體還是不錯
因為我沒要接上高耗電量的電器，夾片的接觸電阻高一點也OK
而且常常聽人在說防突波延長線，早就想買來一窺究竟了
(但還是只買了299的...究其因是個人的消費習慣，不然真的會
且就算銅片差強人意，他也有比一般防突波延長線認真很多的防突波方案啊
