崴海卡王Ⅳ 強效1000mW網卡N與強力指向性天線測試報告

前言:
之前就已經是崴海泥可高功率網卡的愛用者,先來張mobile01上的經典疊疊樂照片,由上到下依序為崴海王 高功率500mW網卡、崴海王Ⅱ 高功率1000mW網卡崴海王Ⅲ 高功率800mW網卡崴海卡王Ⅳ 強效1000mW網卡N



近期雖然有點想參加崴海尼可的徵好文 送大金 Ⅱ活動,但又有點懶得去做測試,適逢清明節時剛好看到崴海尼可網站上有清明感恩季活動,全館九折,滿三千還加碼送高功率800mW USB無線網卡,所以就購買了一些裝置搭配崴海卡王來測試一下!~~本文就此產生~~

發射端:

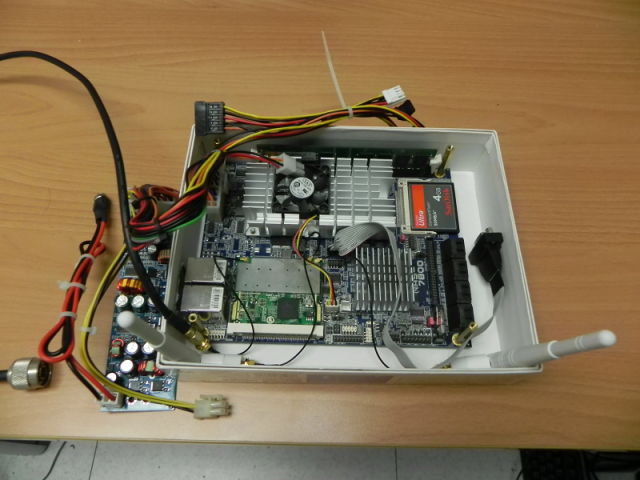

NAS7800-15LST主機板,配合行動電源,並開啟ftp server
D-Link DIR-655拆下的mini-pci介面之Atheros AR5416網卡



透過三條IPEX to SMA FEMALE BULKHEAD RP(15cm)線材轉成SMA RP接頭輸出,

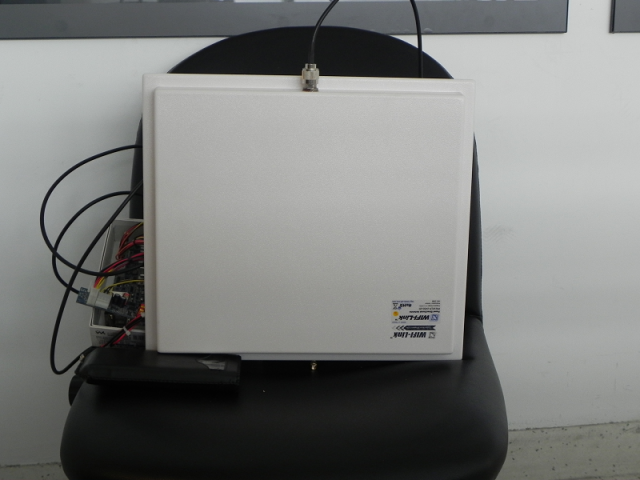

網卡port 0端之SMA RP接頭,透過N male to SMA male RP(LLC 200/3m)線材,接上崴海尼可的20dBi 指向平板天線(2.4GHz PANEL Antenna)
網卡port 1端之SMA RP接頭,透過SMA MALE RP基座,接上小天線
網卡port 2端之SMA RP接頭,接上小天線



接收端:
測試平台: 技嘉 T1028行動小筆電
作業系統: Windows 7 64位元企業版
測試軟體: inSSIDer 2.0
網卡: 高功率1000mW 崴海卡王USB無線N網卡

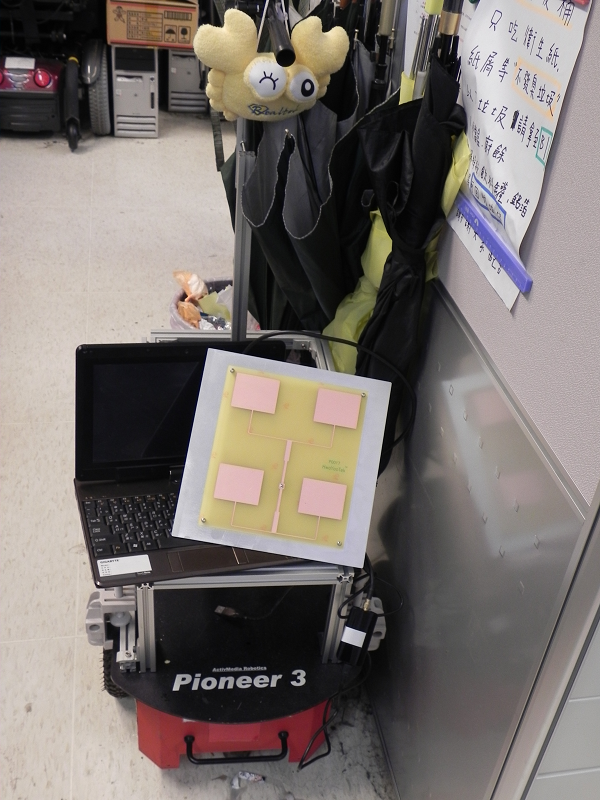

搭配三角型基座 N male to SMA male RP(LLC 200/7m)來連接DIY指向14dBi平板增益天線
並且使用Mobile Robots之Pioneer 3移動機器人來做移動載具,將筆電和平板天線放置於其上方



測試環境:
台北市大安區舟山路,全長約1公里多,AP擺放於舟山路開頭處,沿途有六個路口當做測試點,測試收發訊號品質以及ftp傳輸速度。
測試時間為2011/4/26晚上,因為晚上比較有時間測試,且人車會比較少!



第1測試點:

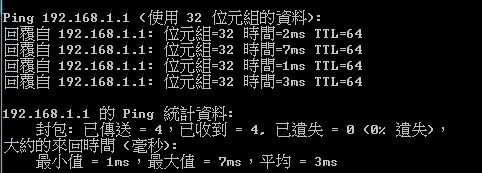

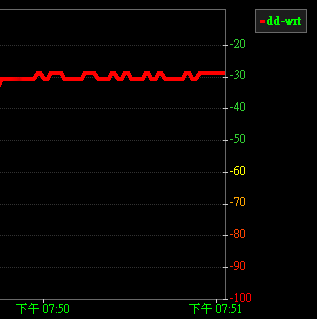

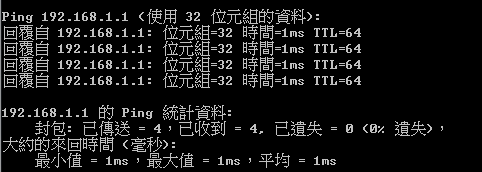

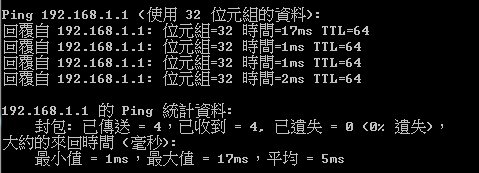

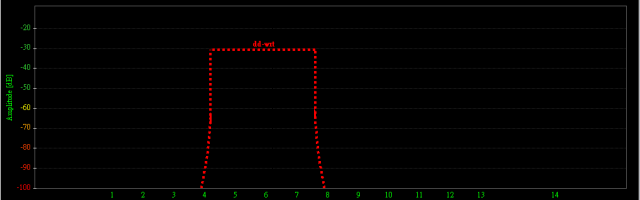

台大學人宿舍和舟山路交叉路口,與AP距離為232.373公尺,訊號強度約為-28~-30 dB,ping值很穩定,ftp傳輸檔案速度可達1.1 MB/s。






第2測試點:

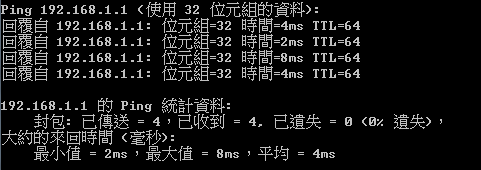

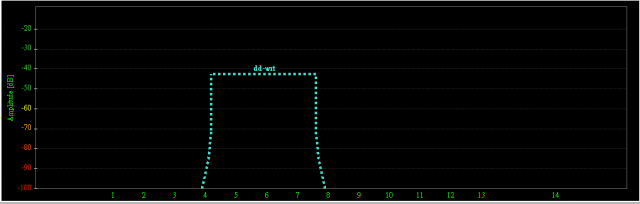

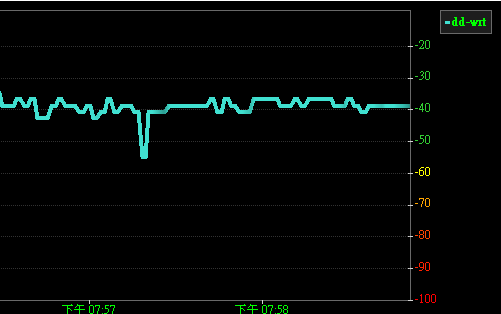

長興街和舟山路交叉路口,與AP距離為448.395公尺,訊號強度約為-36~-42 dB(訊號突然下降處是剛好有台車子經過),ping值很穩定,ftp傳輸檔案速度可達220 kB/s。






第3測試點:

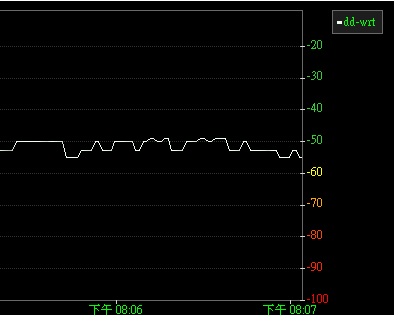

基隆路三段156巷和舟山路交叉路口,台大圖書館後方,與AP距離為587.040公尺,訊號強度約為-50~-54 dB,ping值很穩定,ftp傳輸檔案速度可達257.5 kB/s。






第4測試點:

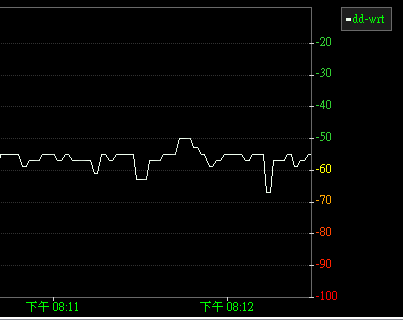

台大圖書館前門出來左側馬路和舟山路交叉路口,與AP距離為712.903公尺,訊號強度約為-55~-60 dB,ping值很穩定,ftp傳輸檔案速度突然增快了,可達798.8 kB/s。






第5測試點:

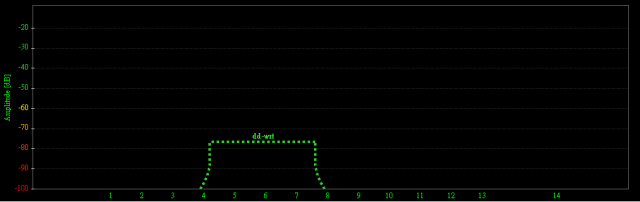

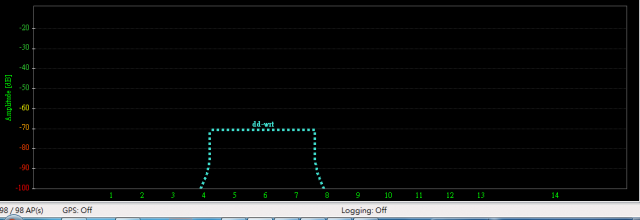

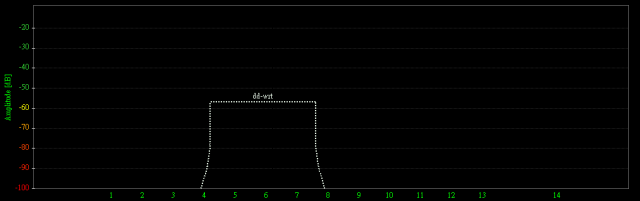

舟山路過橋後第一個交叉路口,與AP距離為880.475公尺,訊號強度約為-70~-76 dB,ping值還算穩定,但ftp傳輸檔案速度剩下37.5 kB/s。






第6測試點:

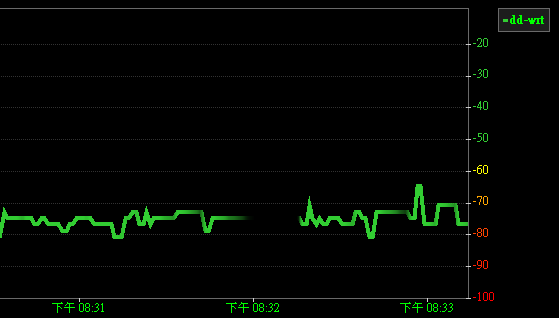

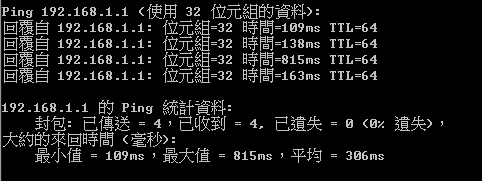

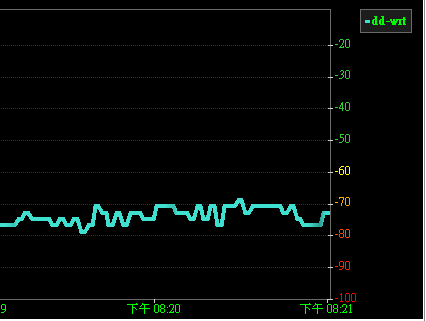

台大駐警隊旁馬路和舟山路交叉路口,與AP距離為1.02683公里,訊號強度約為-72~-80 dB,ping值有飆高現象,且ftp傳輸檔案速度剩下16.3 kB/s,有時連線還會斷線!






結論:
1. 兩個指向性天線對傳的品質與傳輸距離真的很不錯,整個距離拉到超過一公里還可以收發得到訊號!(中間還有許多障礙物,已經不是眼睛直視就可看到收發端的地步!)
2. 傳輸中時常有人車走動,會造成訊號有上下飄移情況,有人走過其實訊號還算穩定,但是當有車子開過時,訊號會有大幅度的跳動!

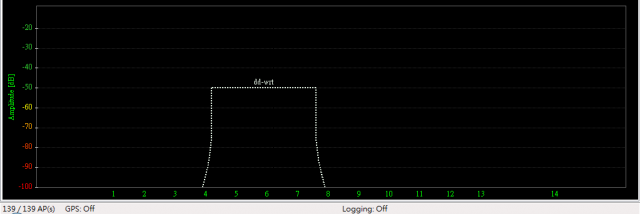

3. 使用內建網卡大概在兩三百公尺處就會因為周圍AP數量過多(實測時,在明達館至圖書館附近同時間最多可以抓到超過三百台的AP)而被干擾,但改用外接網卡搭配指向平板天線,可以說比較不容易受到周遭環境影響,只會被中途經過的車輛干擾。
4. 舟山路沿途會經過個高度約50 cm的小橋,但這座橋似乎對傳輸不大會造成影響。
5. 如果要達到遠距離和高品質傳輸的話,個人相當推薦此款崴海卡王Ⅳ 強效1000mW網卡N搭配指向平板天線來做傳輸。
