a01255856 wrote:
有深入研究的可直接把網路線1236芯壓接水晶頭跑網路，這樣剩的4578芯安排接12V供電或收音裝置，能少拉一條線。

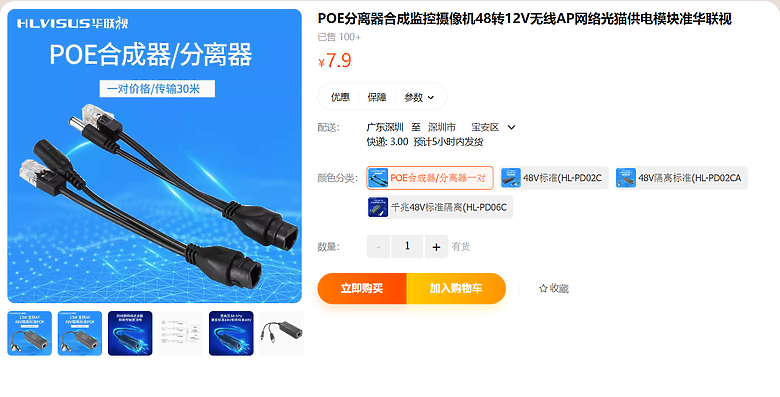

針對沒有POE的IPCAM，不用這麼辛苦自己DIY網路線，有現成的接頭可以買，而且便宜，就不用拉電源線，一條網路線就能同時傳輸數據又帶電源，交換機的地方準備一個12V變壓器插上去就可以。
裡面沒有任何電路晶片，純粹就是幫你分線。
如果距離很遠，線越長、線芯越細阻抗就越大，壓降會越大，需要使用高於12V的變壓器，補償因為壓降導致IPCAM無法使用。
大部分IPCAM容許的電壓是 12V正負 20%，9.6~14.4V範圍內的電壓都能正常使用。
測試一下壓降

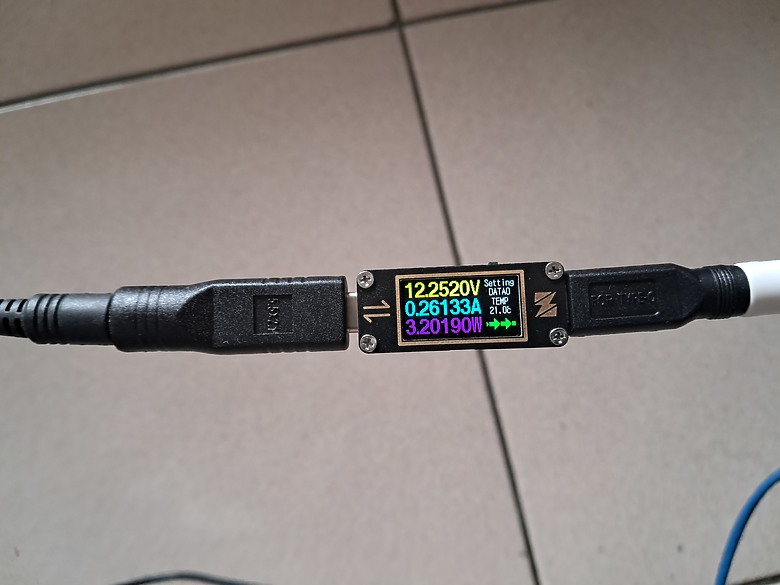

這是IPCAM直接插12V變壓器的電壓

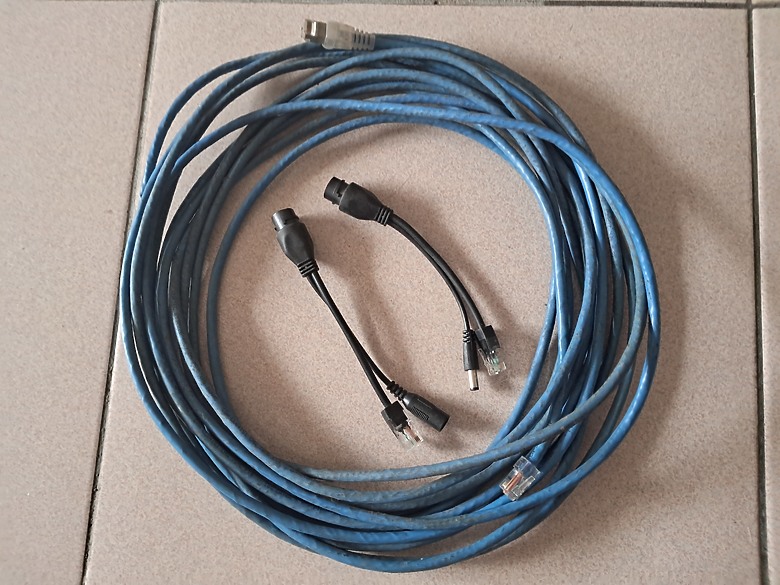

使用CAT6A 長度 10米 的網路線

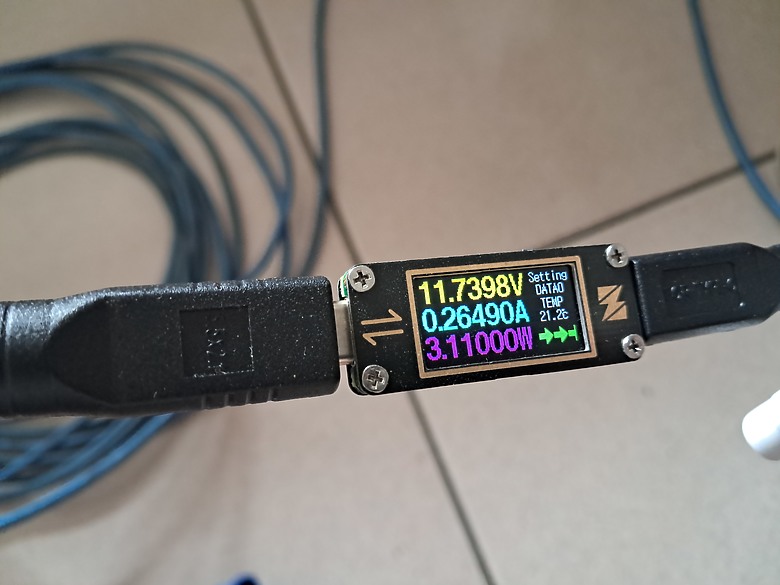

經過10米網路線後接上IPCAM的電壓，量空載電壓看不出壓降，一定要接上負載IPCAM
壓降 12.25-11.73=0.52V 還在容許電壓內，使用上不會有問題

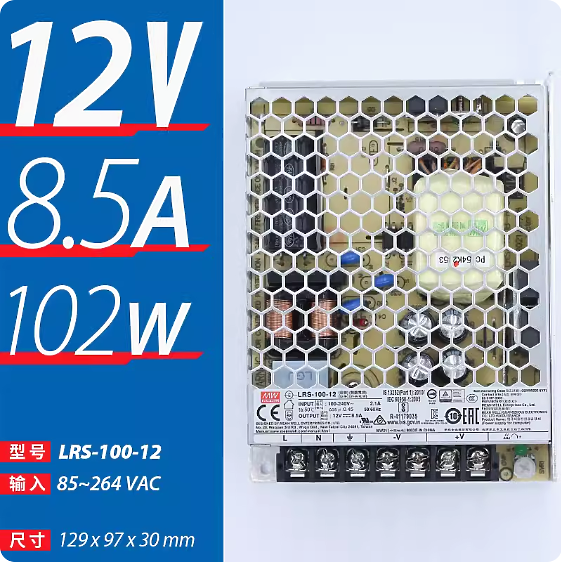

如果是有多支IPCAM全部都採用這種方式供電，可以買工業用變壓器，可調電壓，一個變壓器集中供電。
工業用變壓器耐用度比較高，大廠的都是保固三年，額定電流都是寫得很保守，實際上電流都是大於規格，不會有虛標的問題。
大部分POE的IPCAM，都有保留12V電源接頭，有些人不想買POE交換機，也可以用這種方式供電
