[筆記]上海迅時 HX4 Voice Gateway

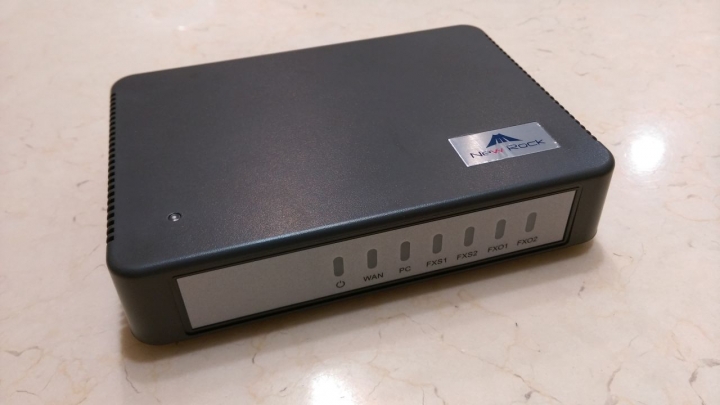

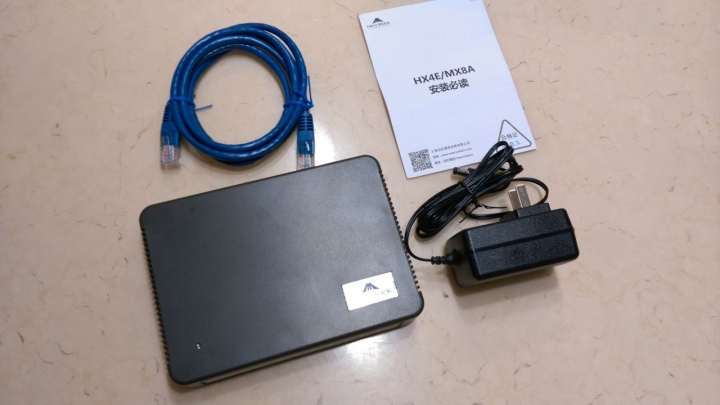

這台是今天才剛收的上海迅時 HX4 SIP Voice Gateway.

Voice Gateway 很多家公司做, 小弟覺得迅時的 Voice Gateway 設置很直覺, 功能也很完整, 簡單好用. 要設定複雜的路由它也做的到.

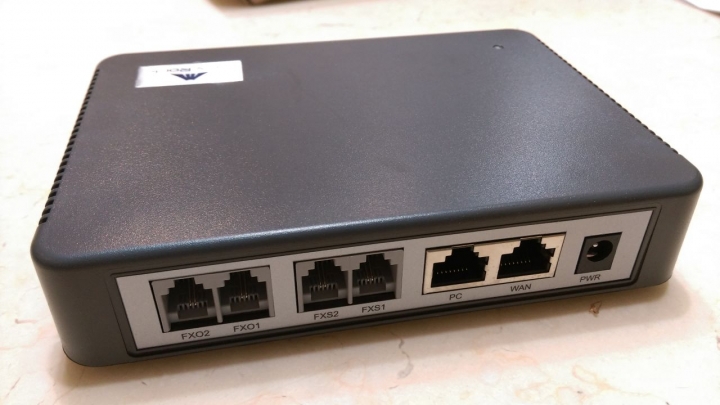

這台是 2FXO + 2FXS, 可以接二條市話, 及二個類比話機. (FXS 或是用於串接傳統交換機外線port)


它有逃生口的設計, 也就是用於節費系統時, 若節費 SIP Server 連線不上時, 可以設定由 FXO 口撥出.

簡易設定說明
設定上很容易, 差不多就一二十分鐘應該就能搞定. 小弟也是第一次用 HX4 Voice Gateway

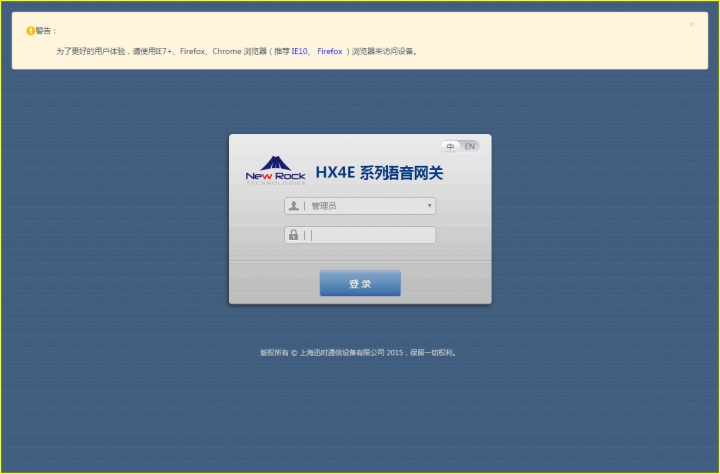

將線路接好, HX4E VG 預設是 DHCP Client, 可直接在 FXS port 接上話機, 按 ## 聽取設備現取得IP. 預設密碼 HX4

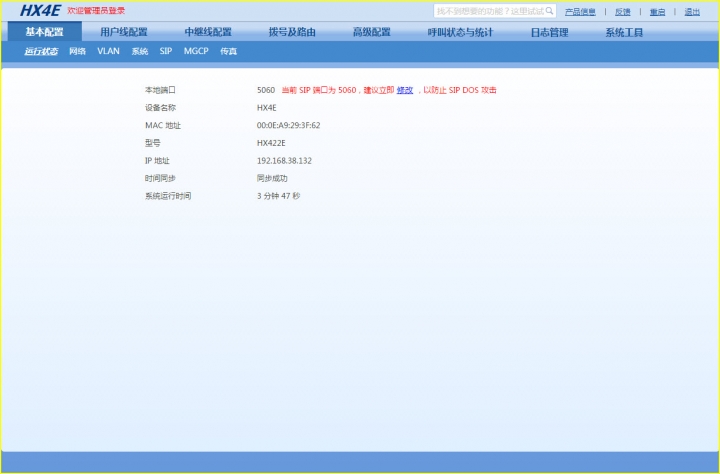

HX422E 為 2FXO+2FXS, 建議將 default sip port 改掉.

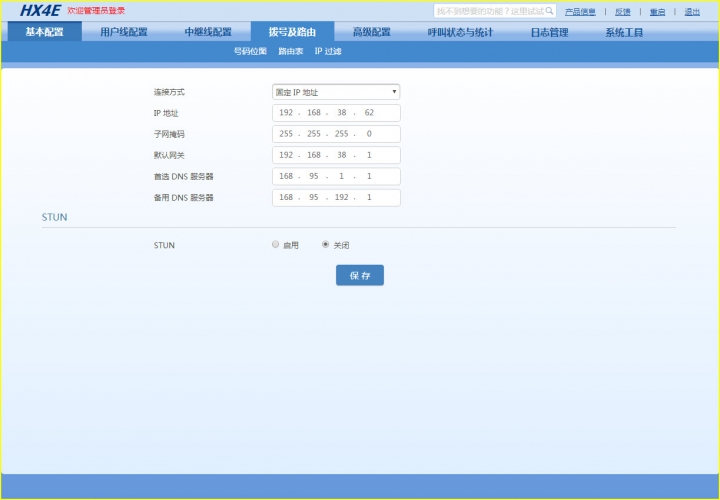

設定一個固定 IP 給 VG, 此台也支援 PPPoE

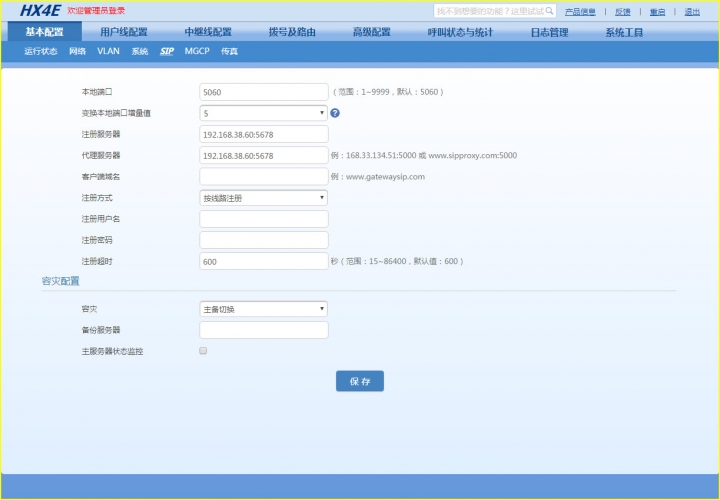

SIP 設定: 指向你的 IP PBX 即可, 這裡有個較特別的地方, 它可以 by line 註冊, 或是整台 VG 用一個 SIP 帳號註冊.

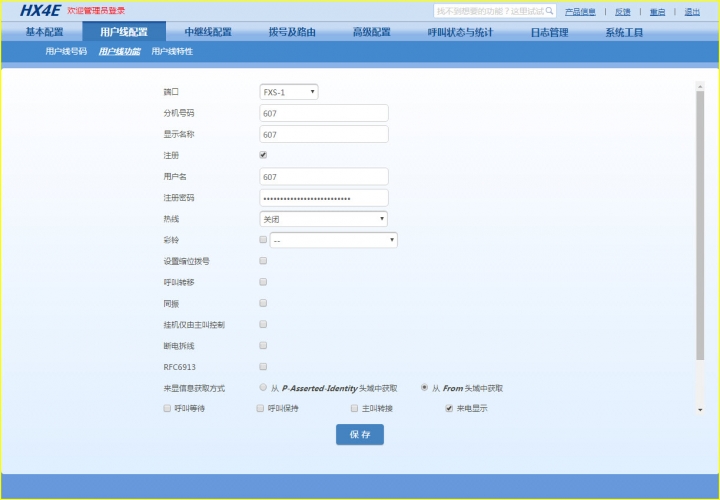

FXS Port 設定. 這台有 2 FXS Port, 可以直接接類比話機, 註冊至 IP PBX 就當做兩台分機, 如果不搭 IP PBX, VG 本身可以做 Peer to Peer call, 或是直接進線響鈴 FXS 分機.

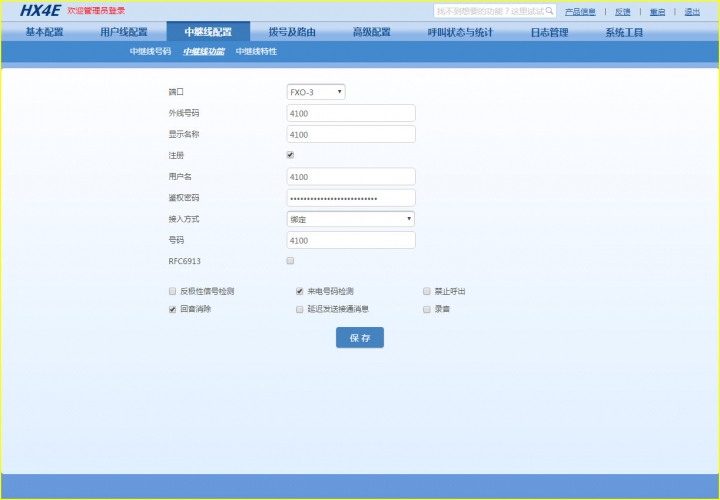

FXO Port 設定: 在大陸的 VG 一般是稱做中繼線, 我們習慣稱為局線. 我們前面是設定 by line 分別註冊, 通常如果 VG 是混合 FXS & FXO, 我們較習慣 by line 註冊, 如果整台 VG 用一個帳號註冊時, 會變成要在後面的路由表 (or 稱dialplan) 去將 FXS & FXO port 分離. 這部份要看 IP PBX 的類型及應用方式變化.
另外這裡 dial-in 用 bind 的方式直接進線至 IP PBX, 它也可以設定為響鈴 FXS Port,　或是撥內建的 greeting, 做二次撥號

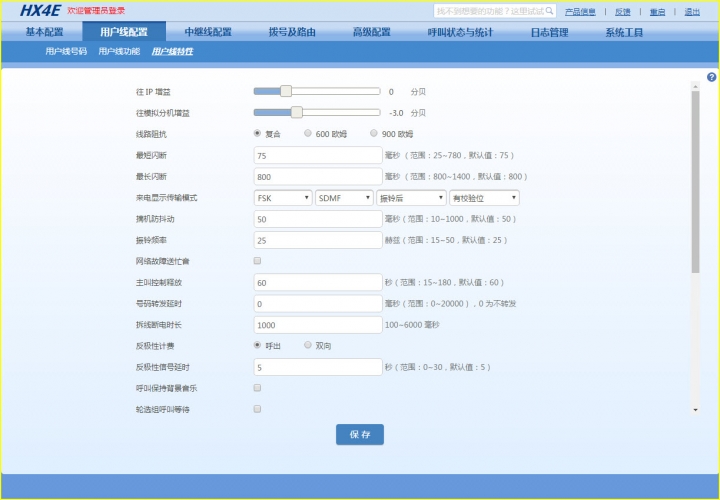

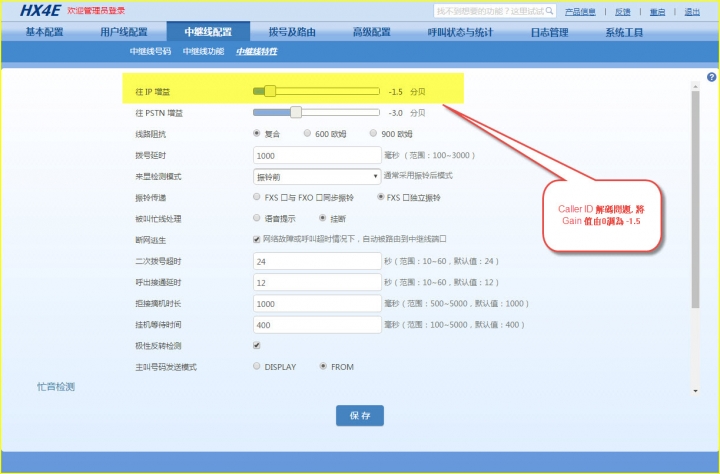

這裡一般用預設值就可以了, 這裡是因為這裡的交換機房進線增益過大, 在迅時的 VG 會有 caller id 解碼失敗的情況, 所以把增益調整過了.

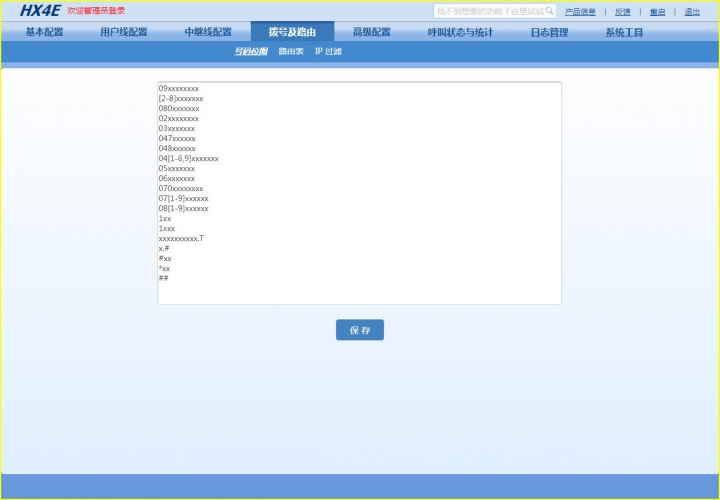

這裡是根據台灣的撥碼習慣所設的 digi-map, 直接從 OM20 IP PBX 抄來就好了.

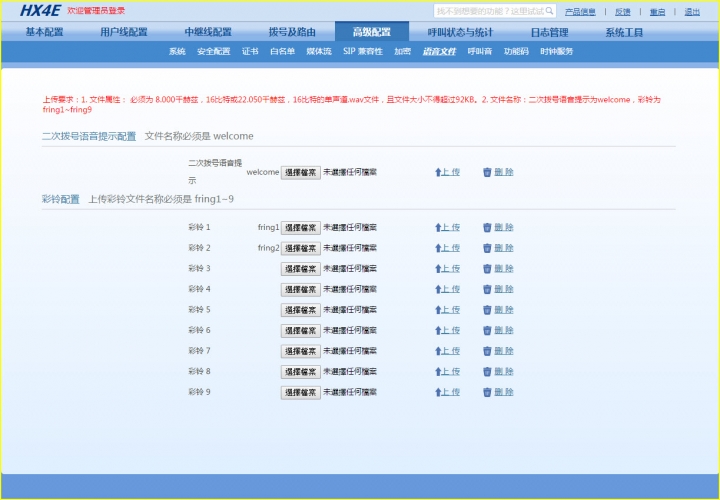

HX4 VG 可以做二次撥號, 這裡是上傳自訂的二次撥號 greeting 歡迎語. 以及彩鈴. (大陸叫彩鈴, 我們叫做 Hold on Music)

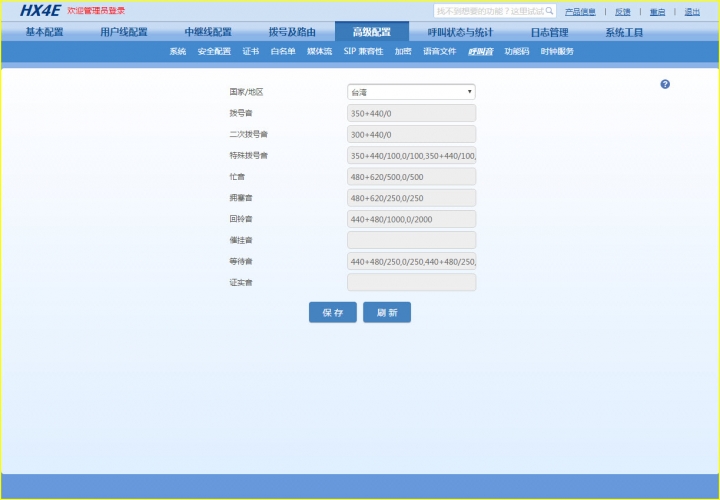

同樣的 HX4 已經內建台灣的 tone 音設定了.

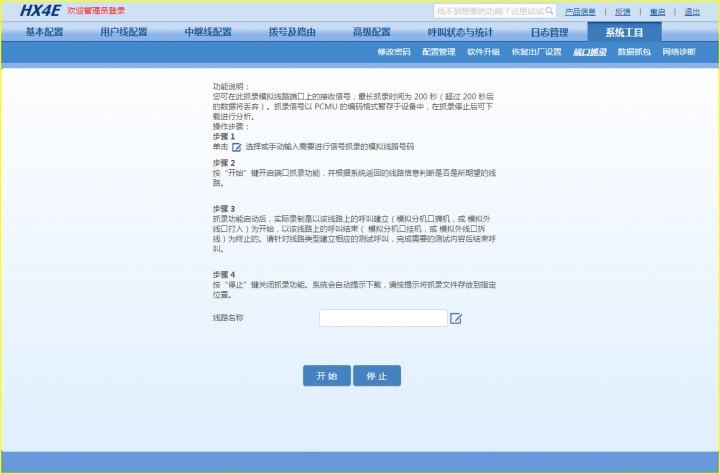

迅時的設備好處就是要 debug 時, 系統提供的 tool 很完整, 這裡是抓 analog 端口的錄音, 當要抓咬線等問題時就用的到.

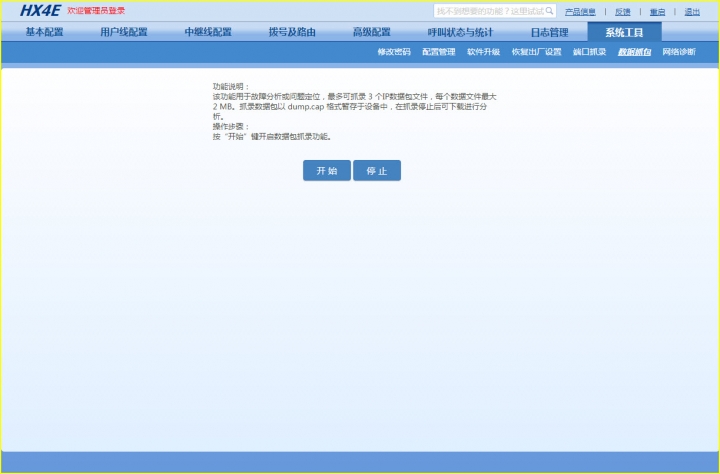

或是直接抓封包也可以.

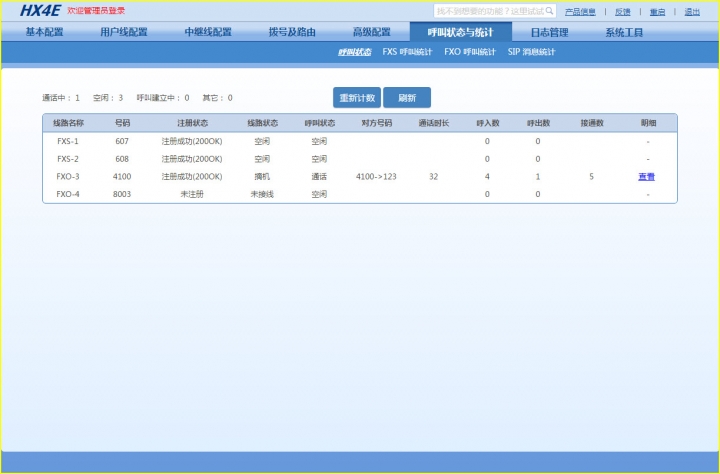

即時的 FXO FXS Port 狀態表.


和 IP PBX 整合
這裡用 SMC or 倍捷的 IP PBX1801 為例. 要搭其他的 IP PBX 也是很容易的.

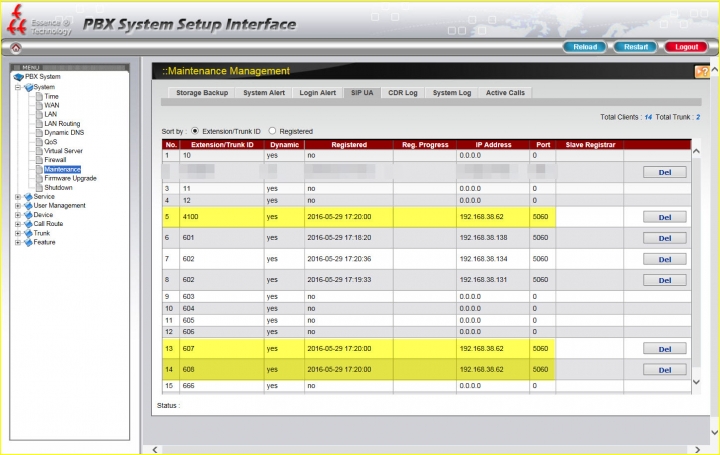

前面的一些 VG 設定, 在 SIP UA 可以看到註冊的情況, 同樣的在 VG 的系統狀態也是可以看到是否有註冊成功.

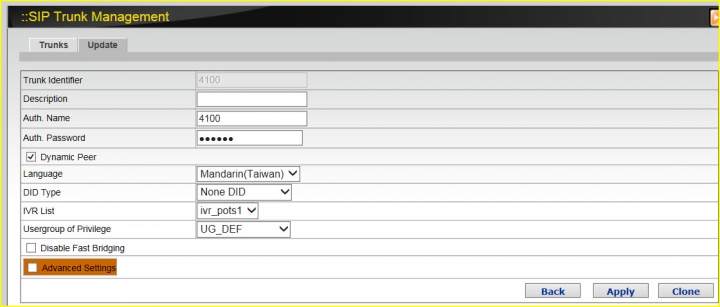

這裡直接建一個 SIP Trunk, 直接由 VG 向 IP PBX 註冊. SIP Trunk 建立起來, 在 PBX 再設定 outbound call rule 就完工了.


完工
前面的設定其實很簡單, 基本上這 VG 設定很直覺, 不像國內一些 VG, 有時候上面的設定你會看的霧沙沙, 尤其是路由的設定, 這種 FXS+FXO 混合的 VG, 若是用 welltech or soundwin, 肯定你一個頭兩個大, 根本就搞不清楚它的 call 是怎麼跑的.
如果要做更進階的應用, 例如 SIP server 只開一個帳號, VG 只用單一帳號註冊至 SIP Server or IP PBX 時, 要設置也是相當容易的, 在上海迅時的 VG 路由表設定很靈活, 你可以任意指定 FXS, FXO, IP 三方的路由方式, 或是做多次的加減碼.
