中華電信(固網)的網路架構與最少實際閒置頻寬的設計

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75376963

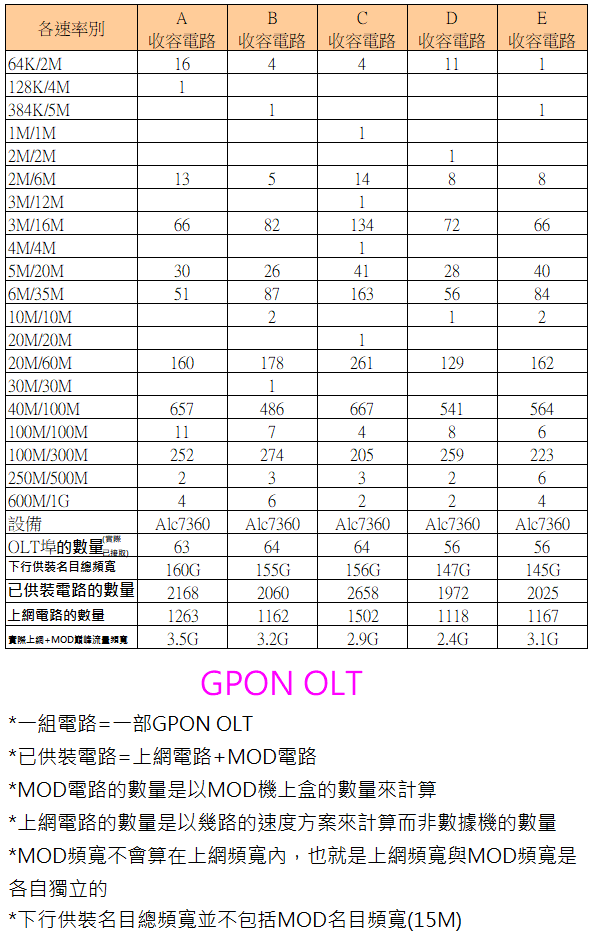

JV1080 wrote:2.9G不是2.4G....
一個有4個1G，一個只有2個1G，很正常........1G用戶通常是重度使用者！

從你的表格完全看不出來，1G/600速度方案的用戶是下載重度使用者
前面就說了如果我是一個1G/600速度方案的用戶，光是我一個用戶在尖峰時段(21:00~23:30)就可以貢獻實際下載流量頻寬940M也就是0.94G(總共有的1502個實際上網電路)，也就是還有其他的1501個
實際上網電路去貢獻這2.9-0.94G=1.96G)

JV1080 wrote:
(32-3)*64=1856(最高可供裝)
1502/1856=81%(設備利用率)
除非8Port換成16Port，供裝用戶增加有限了....
(8Port換成16Port_服務會中斷幾分鐘，不太可能，16Port會是擴建而不是更換)
只有努力提升供裝頻寬了.........

我家300M/100M，4路MOD+1路上網電路=5路供裝電路

1路代表要用1台數據機耶
所以你家有5台數據機?

不是1台數據機既可以跑上網又可以跑MOD訊號?
中華電信容許你這樣搞? 1台數據機搭配1台MOD機上盒? 1台數據機單純上網用?
中華電信可以讓用戶單獨申辦MOD而不申辦上網嗎?

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75377166

JV1080 wrote:
GPON OLT是銜接MSER不是L2......
10G又怎麼能銜接1G??

所以
用戶端<->一部GPON OLT最多8卡，每1個卡有8埠(每埠下載2.5G)；每一個卡的光口(10G)直接連到MSER的某一個光口(10G)<->MSER

請問這一部MSER對下游(連接OLT的每一個卡的光口)共有幾個Port(光口)? 這個Port(光口)是否是10G呢?
請問每一部MSER有幾個光口對上游，請問每一個光口是否也是10G呢

MSER="Multi-Service Edge Router", 用在匯集網路上的"多重服務邊緣路由器"

假設是這一部MSER對下游(連接OLT的每一個卡的光口)有8個Port(光口)[不過實際上只能用7個(每一個光口是10G)，因為剩下的1個(光口是10G)要留給對上游]

假設電路A、電路B、電路C、電路D、電路E都接在這一台MSER的任意1個Port(光口)
這五組電路的總"實際上網+MOD巔峰流量頻寬"不是早就超過10G了(留給要傳上游的那1個(光口)就無法負荷了)
，所以這一台貴鬆鬆的MSER只能接2組電路而已? (安全閒置頻寬就不夠用了)

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75377400

JV1080 wrote:
上網1路代表要用1台...(恕刪)

實際上會不會占用流量頻寬要以數據機為主啊
你們把供裝電路的數量也列入MOD機上盒數量真的很奇怪啊!

一台數據機就是使用一條電路這是很普遍的認知
現在變成MOD機上盒有4台就代表有4條電路

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75377560

JV1080 wrote:
24 Gigabit-Port或48 Gigabit-Port，他的上層還是2 Gigabit-Port
如果你大致上只用4個Port，為何要多花錢買24Port??除非你買不到更少的....買10Port的不是更好嗎??

因為你之前說閒置頻寬很嚴重啊
接EPON LOT每一個卡版只有一PORT(光口，往下游) 只有一PORT(電口，往上游)<->L2 12 Gigabit-Port Switch

這一台L2 12 Gigabit-Port Switch， 12port接到滿，閒置頻寬還是非常多!
所以我才有這樣的建議啊!

a5263922

3444分

75樓

a5263922

個人積分：3444分

文章編號：75377770

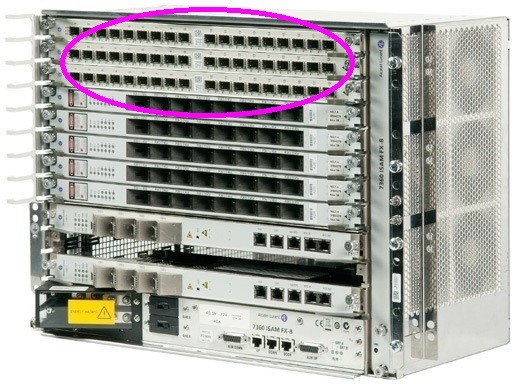

中華電信7360不是長這樣才對

chih_haohung wrote:
所以用戶端<-...(恕刪)

a5263922

3444分

76樓

a5263922

個人積分：3444分

文章編號：75378176

喔喔！所以7360會在跟大大說的那台串接在一起意思啊

JV1080 wrote:
你貼的圖只是低階用戶...(恕刪)

a5263922

3444分

77樓

a5263922

個人積分：3444分

文章編號：75378969

喔喔所知道就cisco,還有中華電信光纖在用的阿魯，大山,sumitomo，@@

JV1080 wrote:
是那一類，不是那台....(恕刪)

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75379183

a5263922 wrote:

NOKIA已經收購了Alcatel-Lucent

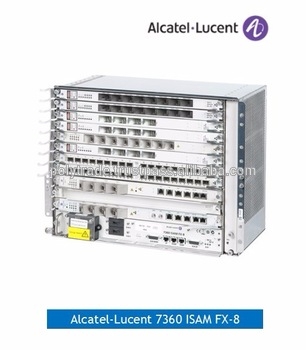

7360 ISAM FX-8(最多可插8個卡版)的空箱體如下

甚至還有7360 ISAM FX-16(最多可插16個卡版)的空箱體如下

你上面貼出了那一款的某三個卡版居然是每一個卡版都有18-Port(光口)可以接到用戶端(中華電信的分光比1:32，但實際是接29台數據機(假設一台數據機算一個電路，一個電路算一戶))，這種一塊卡版就可以最多接到522個用戶，真有效率啊!

比 JV1080大大說的每一個卡版都有16-Port(光口)的那一種卡版更有效率啊!

7360 ISAM FX-16(最多可插16個卡版)的空箱體+每一個卡版都有18-Port(光口)
所以這一種一部GPON OLT就可以最多接到8252個用戶，真有效率啊!

a5263922

3444分

79樓

a5263922

個人積分：3444分

文章編號：75379247

官方網站看到的，我是看我施工單寫的7360fx8去查到的也有看到ch大補充的fx16款式@@

chih_haohung wrote:
NOKIA已經收購了...(恕刪)

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75379375

JV1080 wrote:
你貼的圖只是低階用戶...(恕刪)

所以你這一款 NOKIA(Alcatel-Lucent) 7750 SR-12 Switch[MSER]{以照片來推斷}
往上游是?x100G的光口
往下游是48x10G的光口

官方的規格書是說(可以自由條配)
Supports a maximum of 10 100GbE ports or 30 40GbE ports or 200 10GbE ports or 480 Gigabit Ethernet ports, or a combination
