光纖感覺比vdsl2簡化很多不像vdsl2要在光化箱塞比如合勤ves1724,ves6124之類型號只是單純線集中在光化箱連回機房在看機房是要接在那個廠牌

chih_haohung wrote:
所以你這一款 NOK...(恕刪)

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75379763

a5263922 wrote:
光纖感覺比vdsl2...(恕刪)

PON的FTTH 中間都不用吃電的，只是用分光器(或稱分歧器) 當然不用那些吃電的設備啊!

但是如果改用Active的FTTH 中間還是要吃電的設備啊，除非一芯(早期是用二芯，下行一芯/上行一芯)直接拉到固網機房，但這樣用的光纖芯數會很恐怖啊! 一台數據機算一戶，如果有10萬個用戶，就要10萬芯光纖(早期是用二芯光纖，也就是要20萬芯光纖了)

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75380515

JV1080 wrote:
那三片是LC接頭不是GPON...(恕刪)

所以GPON OLT的卡版，目前每一個卡板內最多Port(光口)數只做到16個? 而非18個?

chih_haohung

5451分

樓主

chih_haohung

個人積分：5451分

文章編號：75388700

講完了FTTH(EPON和GPON)，我們再來討論VDSL(電話線)

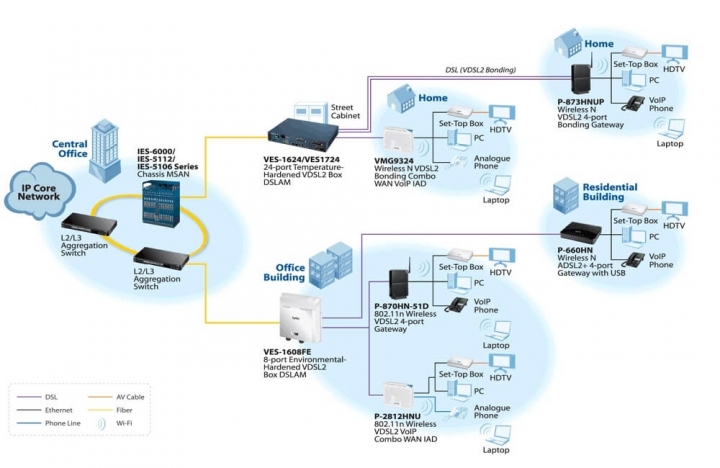

用戶端-------(電話線)-------路邊光化箱(交接箱)------------(光纖)------------中華電信(固網)機房
用戶端--(電話線)--集合式(有電梯)住宅/辦公大樓的電信室或電信櫃-------------(光纖)-------------中華電信(固網)機房

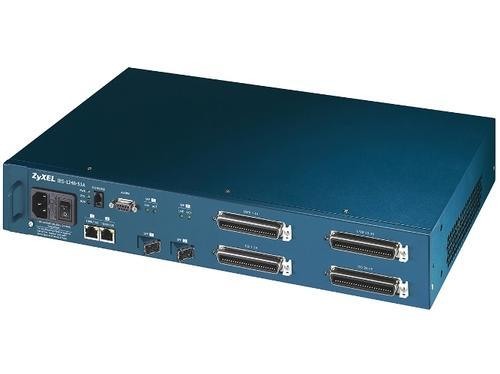

IP VDSL DSLAM Gateway也叫做IP VDSL2 DSLAM，俗稱VDSL Switch。這一種MDU(Multi-Dwelling Unit)通常會放在"路邊光化箱(交接箱)"或"集合式(有電梯)住宅/辦公大樓的電信室或電信櫃"，下圖就是一台24 Port VDSL Switch

1對電話線是2芯會占用1 Port(VDSL Switch)，有些用戶想申請某一個級距的速度方案但超距就會用2對電話線(4芯)但就會占用2 Port(VDSL Switch)。

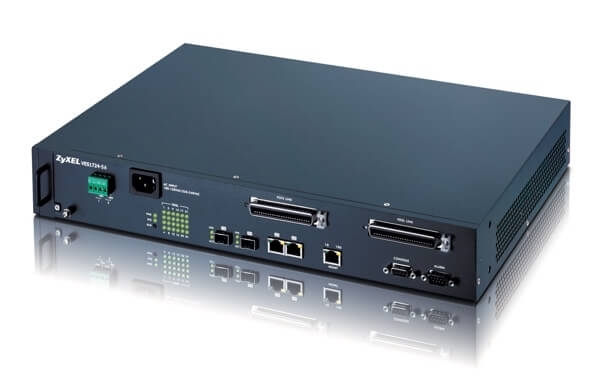

24 Port VDSL Switch
上游：1 x 1.25G Port(光口)或1 x 1G(RJ-45) Port(電口)
下游：24對電話線In(POTS) + 24對電話線Out(VDSL)
通常VDSL Switch會伴隨著L2 12 Gigabit Port Switch

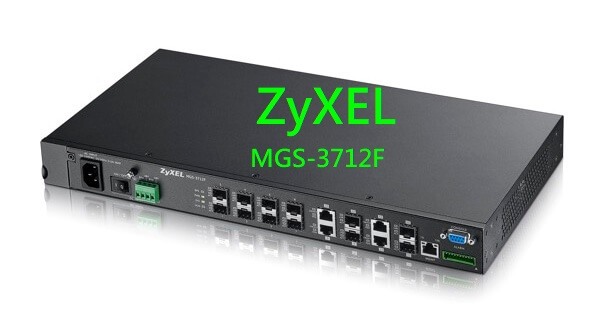

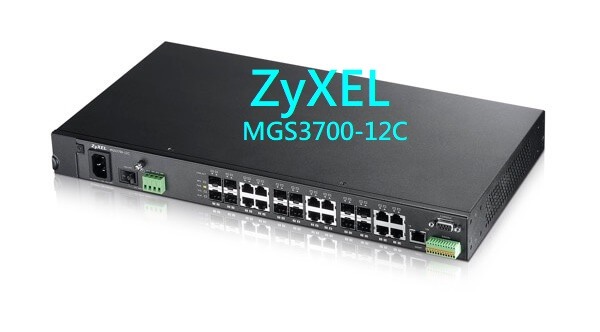

L2 12 Gigabit Port Switch
上游：(1+1) x 1.25G Port(光口)
下游：12 x 1G(RJ-45) Port(電口)=>也就是最多可以接到12台VDSL Switch
也就是這一台L2 12 Gigabit Port Switch也會同時放在"路邊光化箱(交接箱)"或是"集合式(有電梯)住宅/辦公大樓的電信室或電信櫃"

在早期，VDSL上網(光世代的一種)才剛推出來，速度方案都不會很高速，有人(中華電信的工程師)說過他在某一個集合式(有電梯)住宅的電信室或電信櫃看到1台L2 12 Gigabit Port Switch居然接了8台VDSL Switch，實際閒置頻寬還是夠用! 但隨著VDSL上網的速度方案越推越高，目前最高來到了100M/40M(應該也不會再上去了)，大概1台L2 12 Gigabit Port Switch平均只能接到3-4台VDSL Switch，甚至只能接到1-2台VDSL Switch，實際閒置頻寬就已經快要不夠用了!

當然我不知道中華電信有沒有在用L2 8 Gigabit Port Switch，也許可以減少L2 12 Gigabit Port Switch的太多閒置Port的浪費
