先說本人非專業
但是鑒於網上無隱形光纖冷接相關分享文
所以來這邊做個紀錄分享冷接教學
為這知識庫貢獻一份力

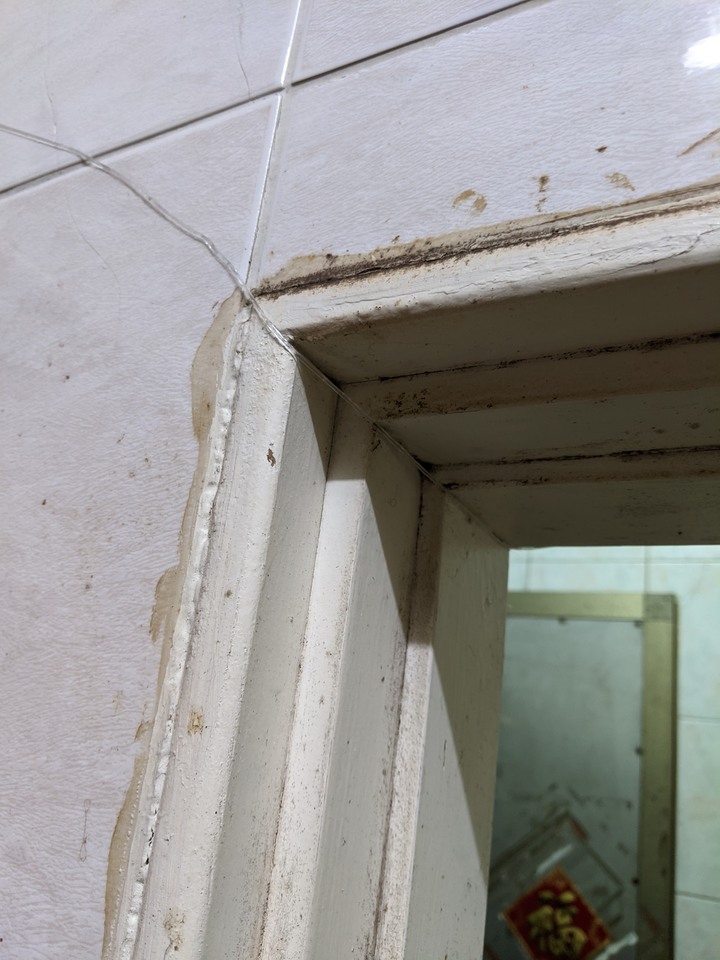

此物可應用在沒有暗管可以走,但是又想拉網線的地方,如浴室、廁所等地方
利用門縫等隙縫穿過,並且如果你能細心走線的話,基本上看不到它的存在
如下圖
隱形光纖冷接示範

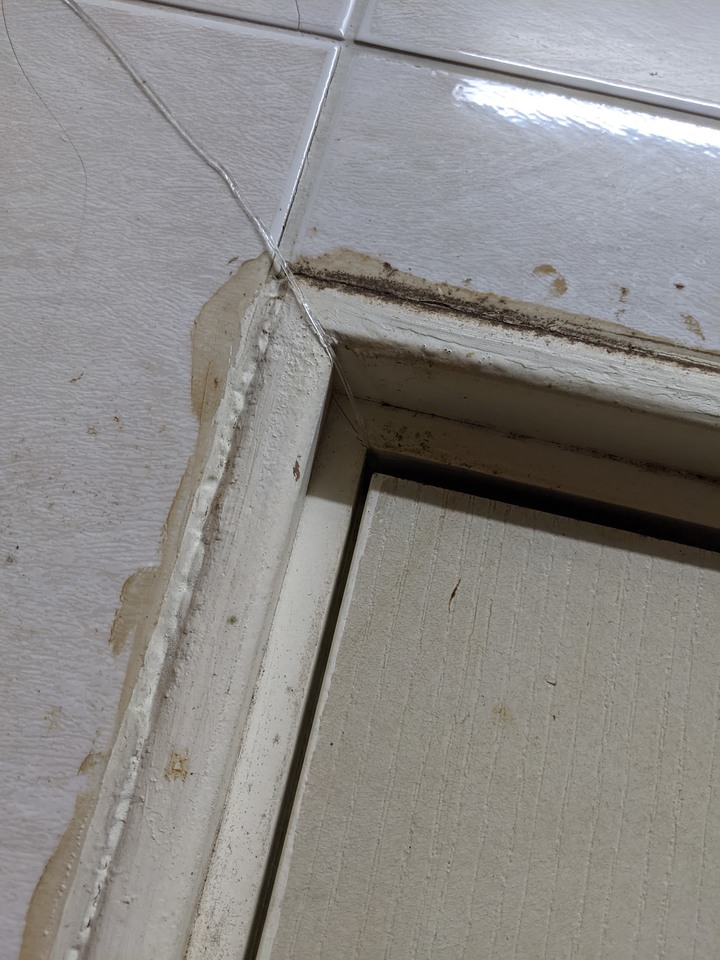

關門後
隱形光纖冷接示範

浴室設備持續奮鬥中
隱形光纖冷接示範



-----------------------------------------------------------------------

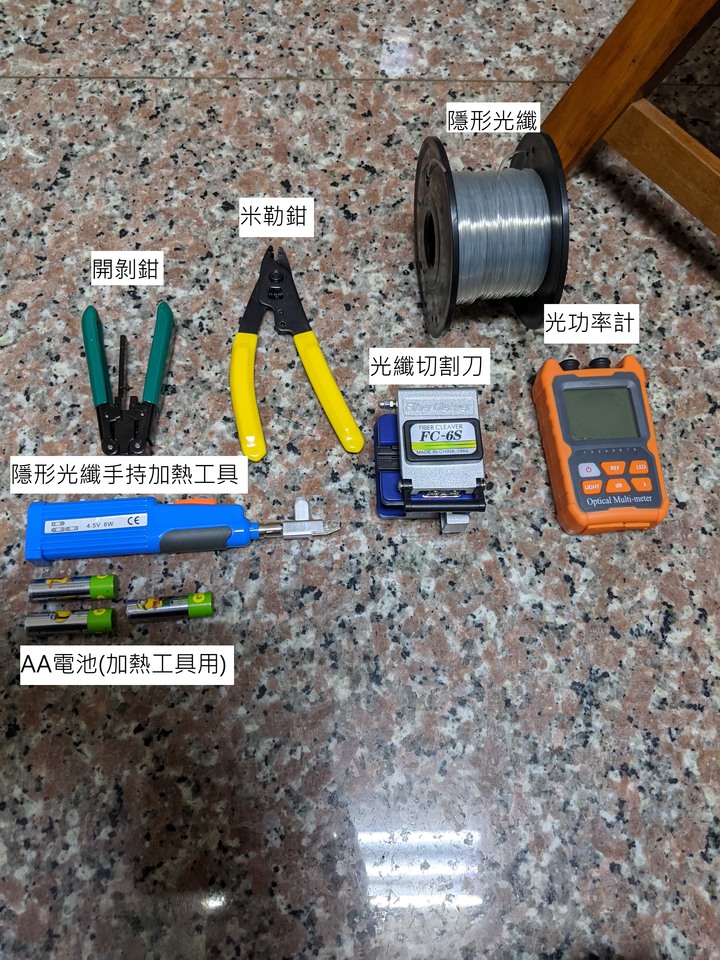

首先光纖冷接工具介紹
隱形光纖冷接示範
隱形光纖冷接示範
隱形光纖冷接示範

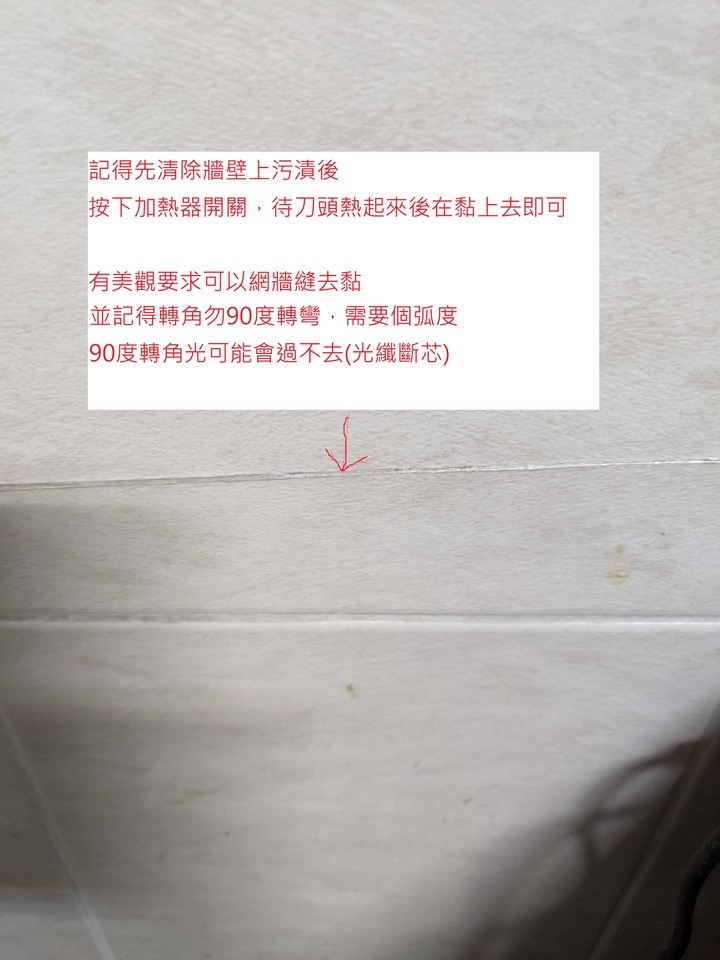

然後隱形光纖有分自黏跟非自黏的
自黏的會比較貴,不過搭配加熱器可以直接黏在牆壁上面
如附圖
隱形光纖冷接示範
隱形光纖冷接示範

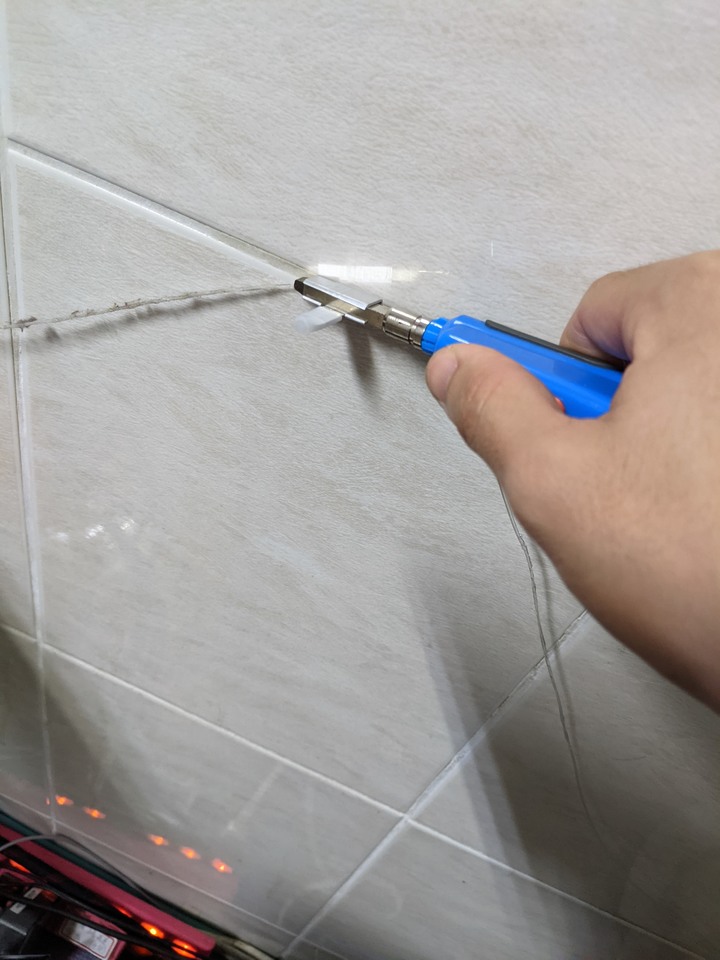

如果這樣描述還不太清楚如何透過加熱刀頭去固定自黏光纖的話
可以參考此影片
https://v.qq.com/x/page/w0716drfbc9.html


不過在本次隱形光纖的冷接的過程中,基本上會用到的只有
米勒鉗、光纖切割刀、光功率計(含雷射筆功能)、SC隱形光纖連接器(冷接用)

可以的話最好準備99%的酒精跟無塵清潔紙
這邊我比較偷懶,直接拿75%酒精跟衛生紙來用
------------------------------------------------------------------------------

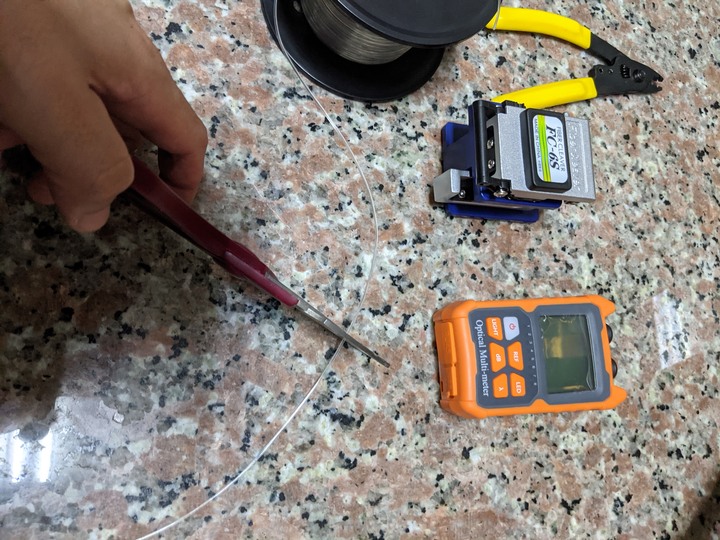

首先準備好需要的長度,量完後直接用廚房剪刀剪下去即可
隱形光纖冷接示範

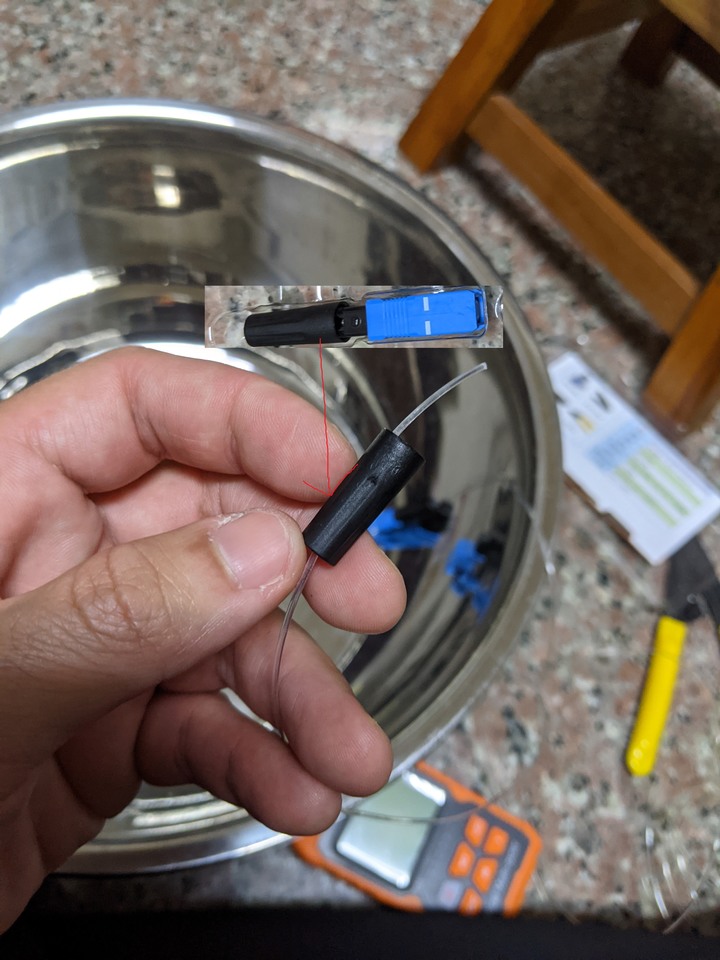

接著先將光纖冷接頭的尾蓋先套進光纖裡,以免後面鎖不進去
隱形光纖冷接示範

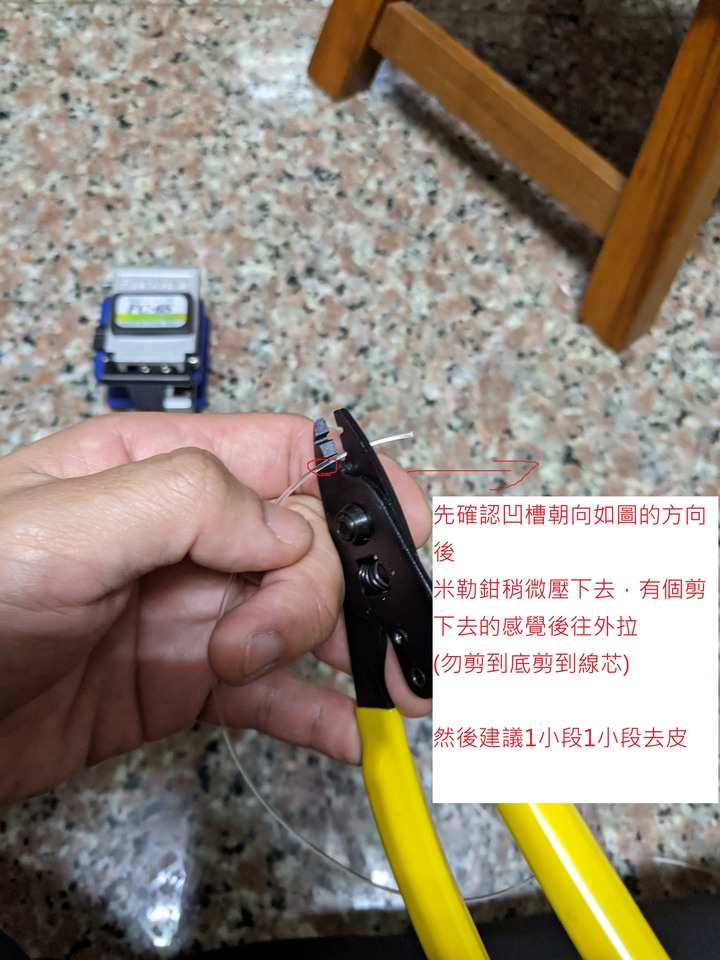

接著開始去外皮

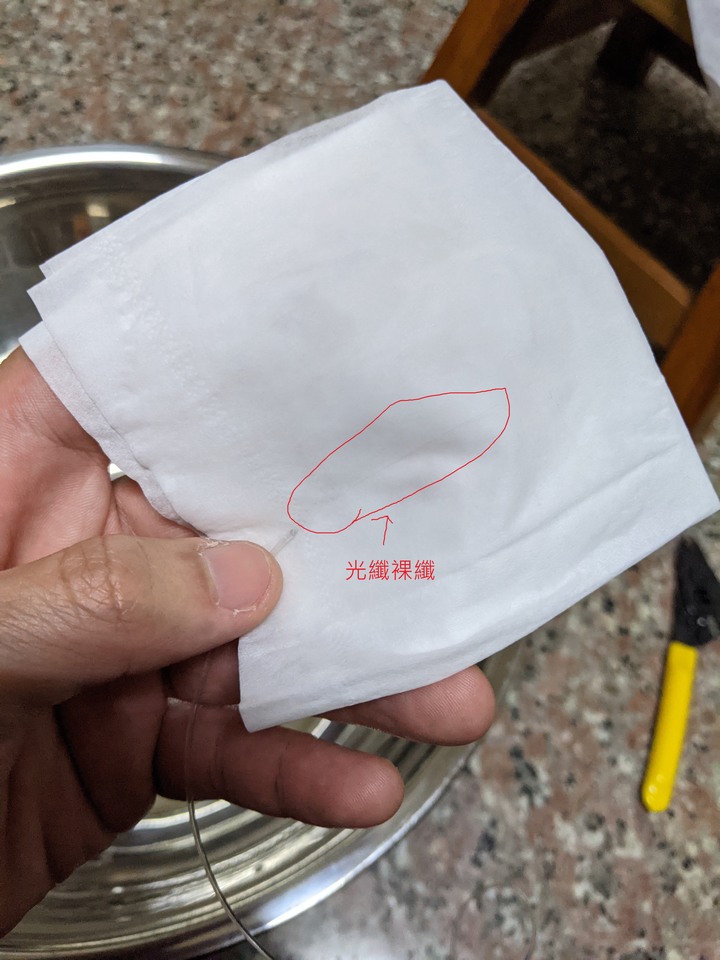

然後去完的光纖材料,最好集中管理好在丟掉,別丟在地上
戳到腳會很麻煩(尤其是裸纖)

隱形光纖冷接示範

去完所需的長度,用99%酒精加無塵紙擦拭
(本示範偷懶直接用75%酒精跟衛生紙擦)
隱形光纖冷接示範

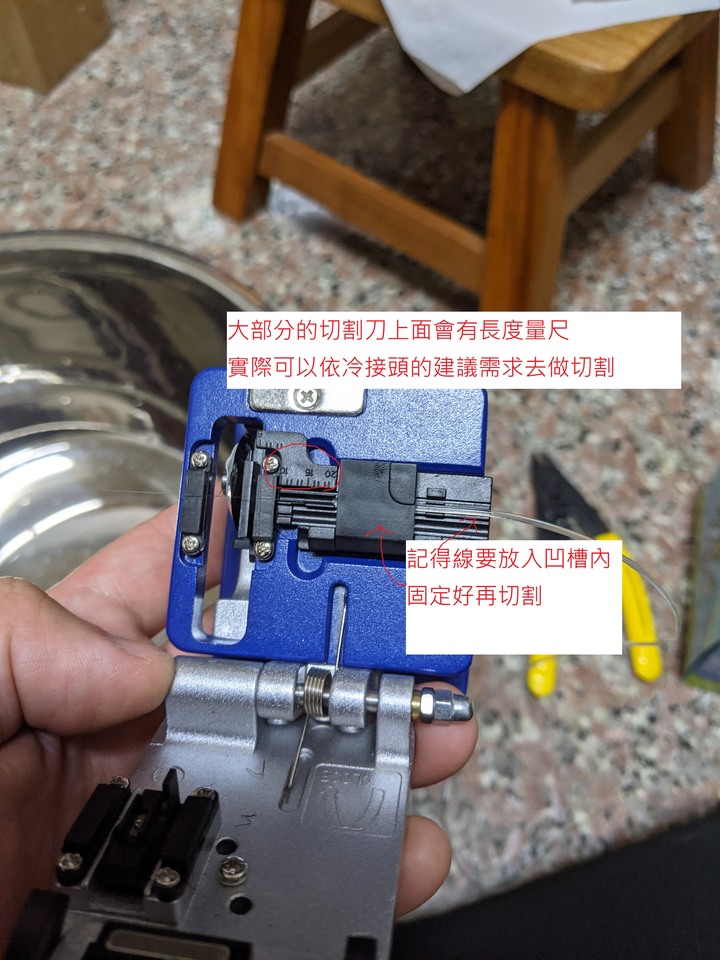

接著一定要用光纖切割刀去切割長度,不可用剪刀裁切
然後切割長度,可依光纖冷接頭的說明書去切長度即可
不過我拿到的說明書是建議我切8mm-10mm,實際上我用20mm才成功....

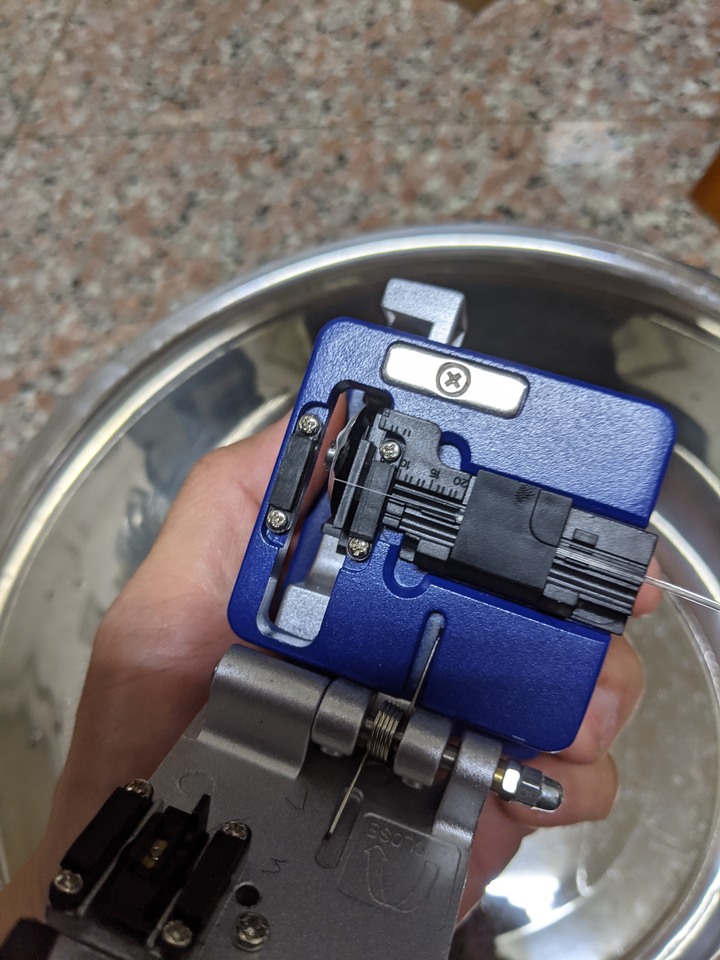

隱形光纖冷接示範

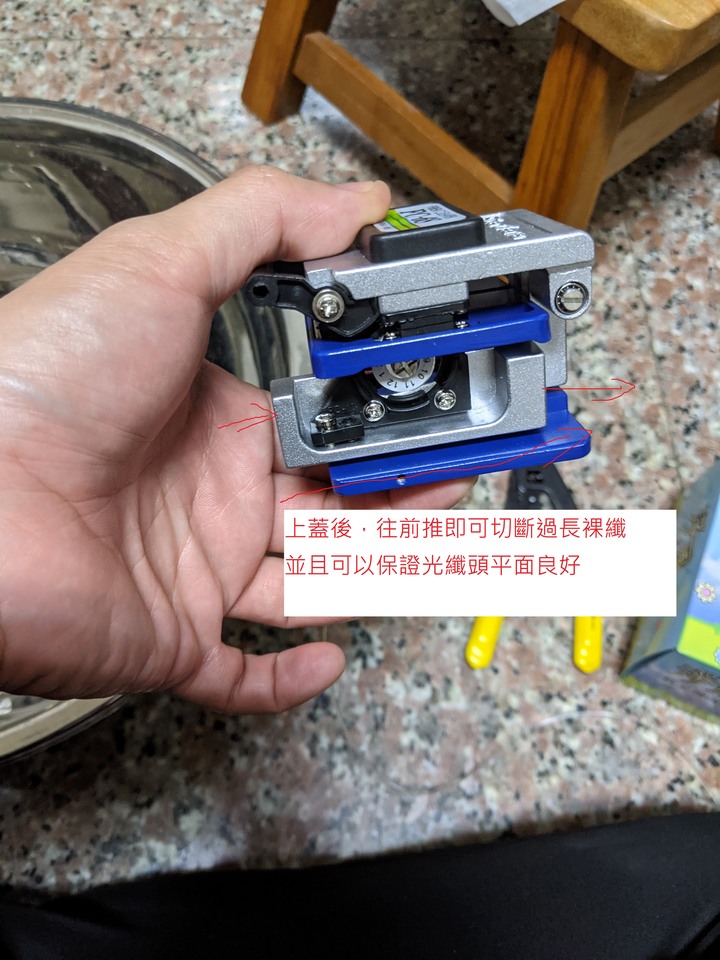

然後上蓋,往前推就可以切斷過長的裸纖了
隱形光纖冷接示範

切斷後
隱形光纖冷接示範

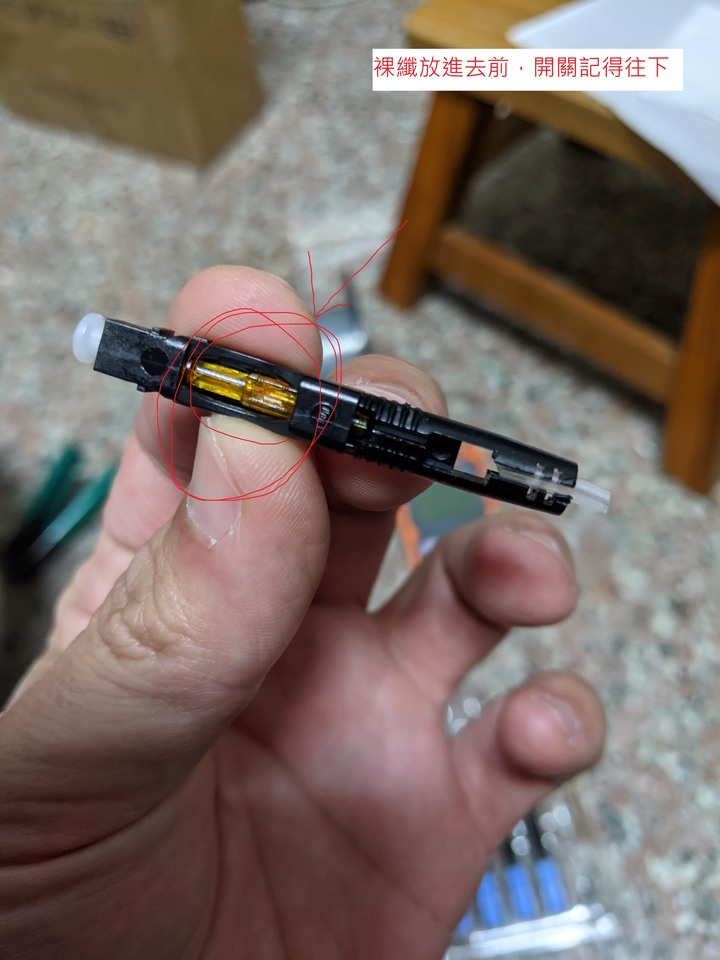

接著把裸纖放入光纖連接器裡面
隱形光纖冷接示範

注意不要過多次的反覆拔插,避免裡面匹配膏流失

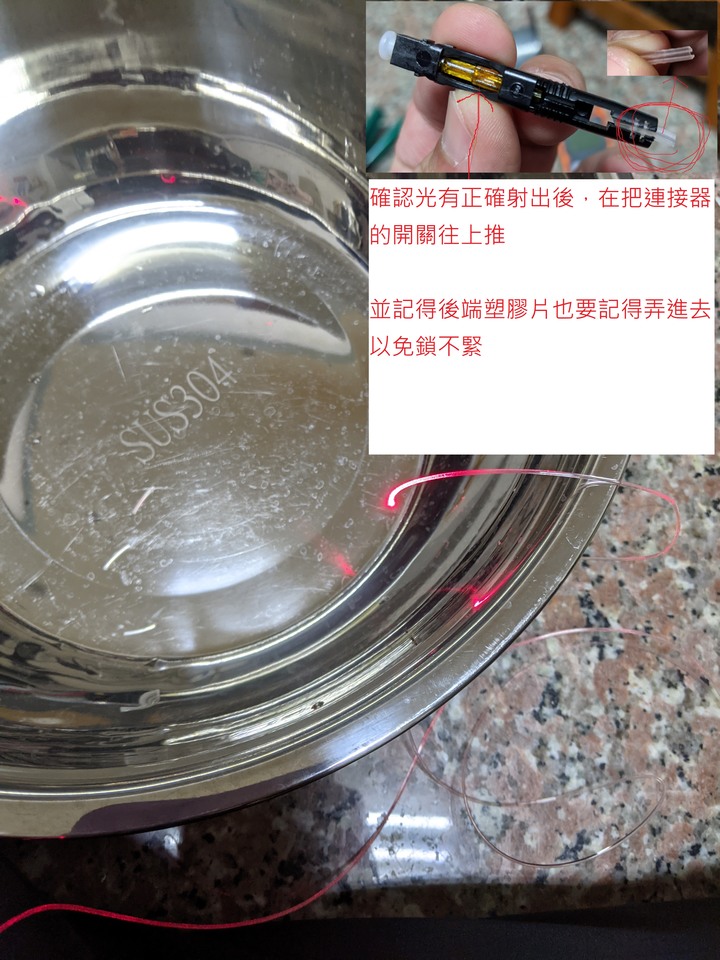

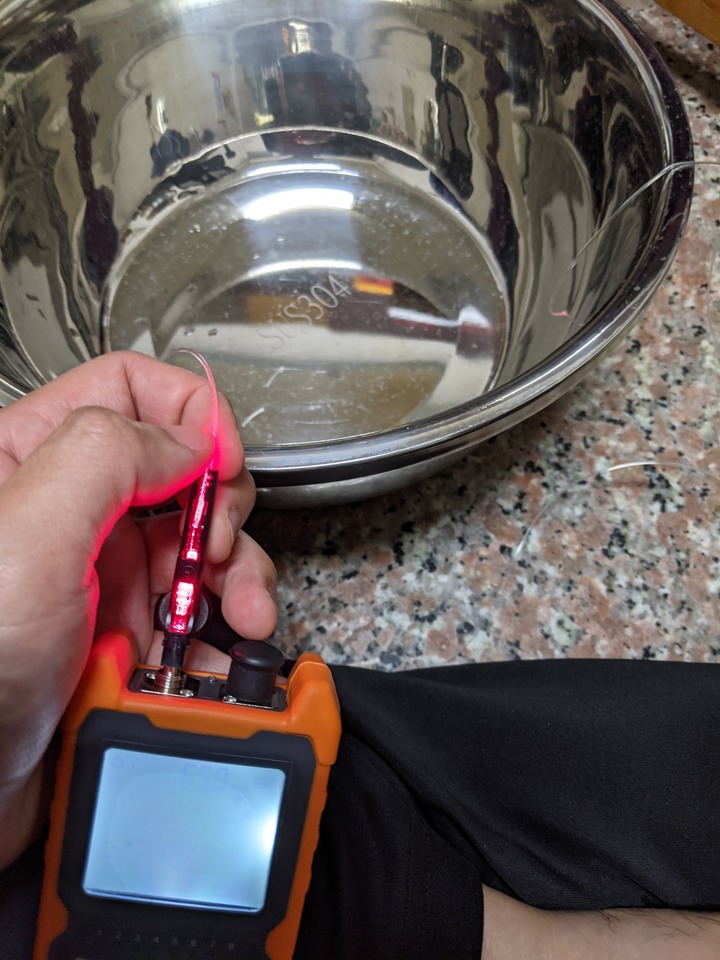

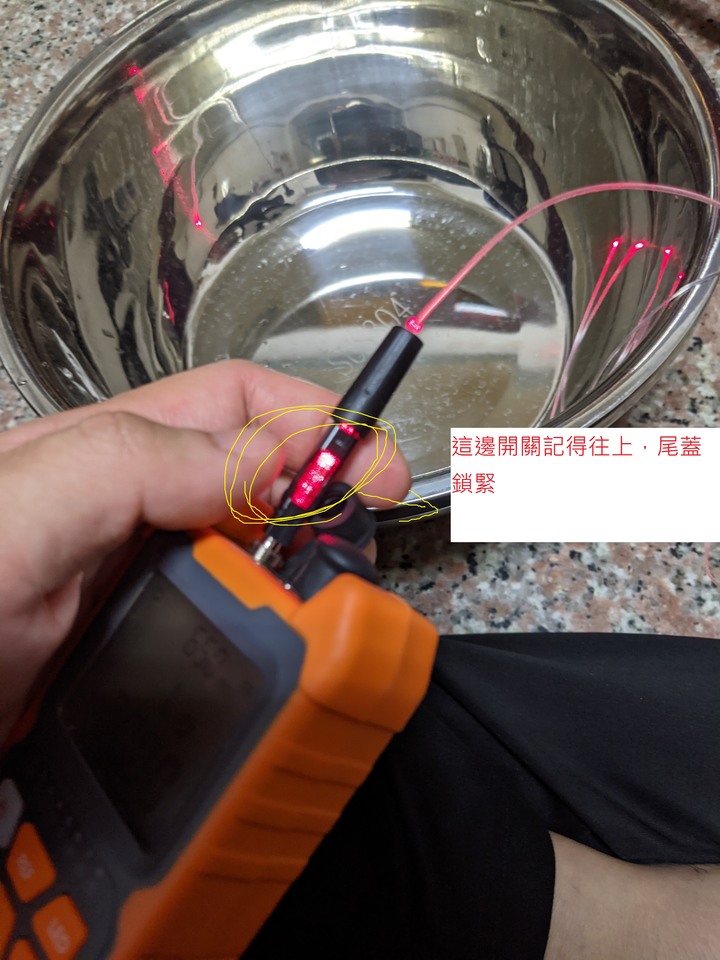

然後這邊建議把光纖連接器接在雷射筆上去做角度的調整比較好,以避免角度沒弄好
隱形光纖冷接示範

成功的話,另外一頭會特別亮
隱形光纖冷接示範

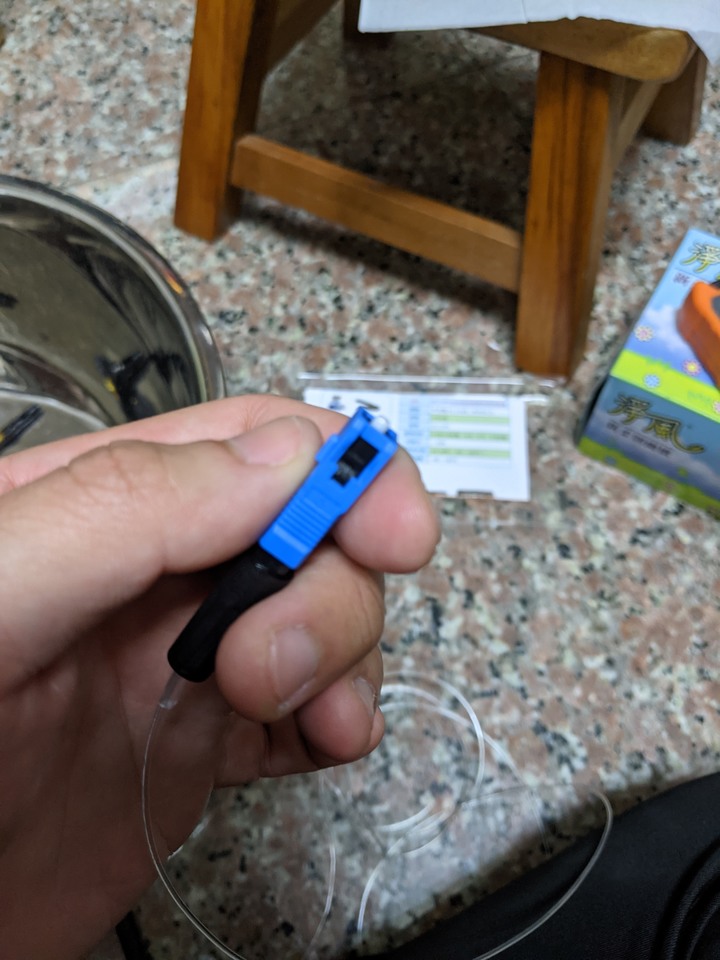

成功完成後的頭(藍色固定頭上蓋,黑色尾蓋鎖緊)
隱形光纖冷接示範

隱形光纖冷接示範

然後另外一頭也一樣的做法就可以成功了

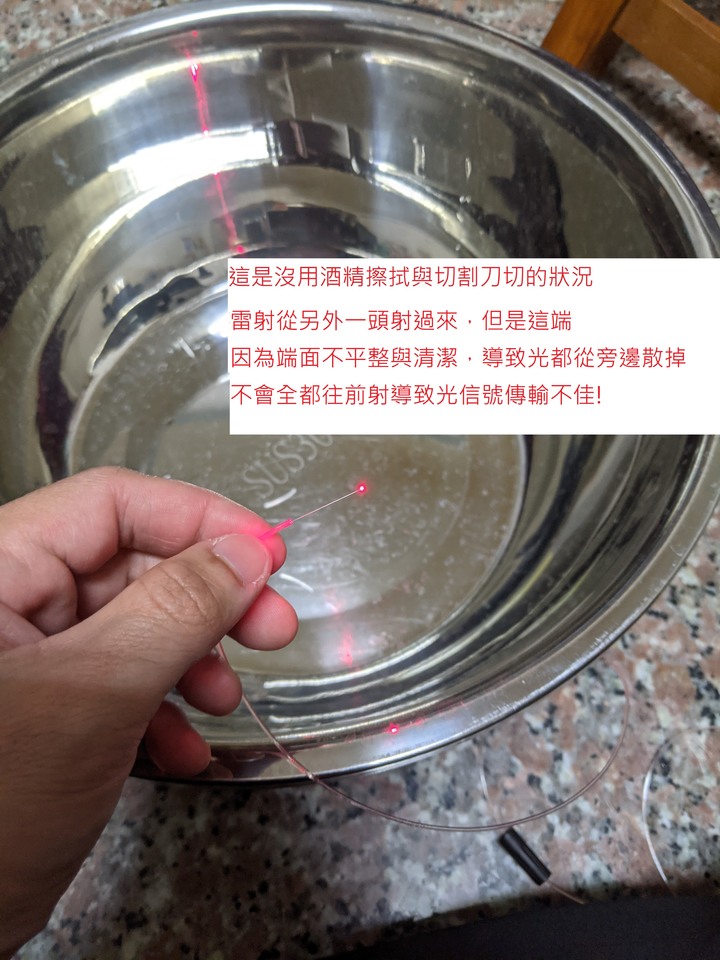

這邊附上1張沒用切割刀去切割的圖
隱形光纖冷接示範

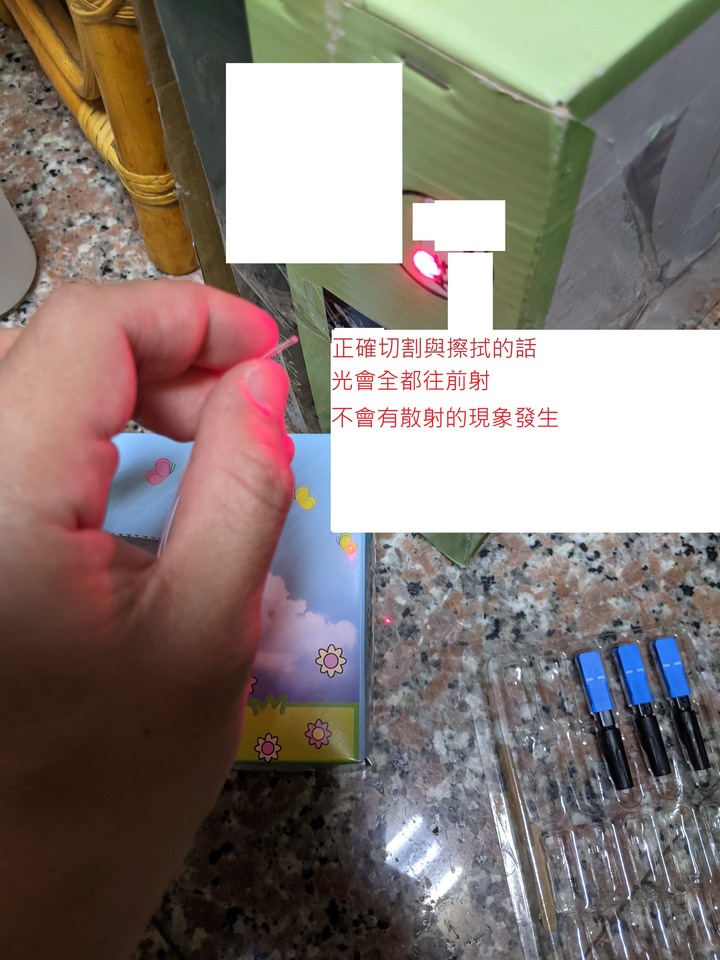

正確切割與酒精擦拭後的狀況
隱形光纖冷接示範

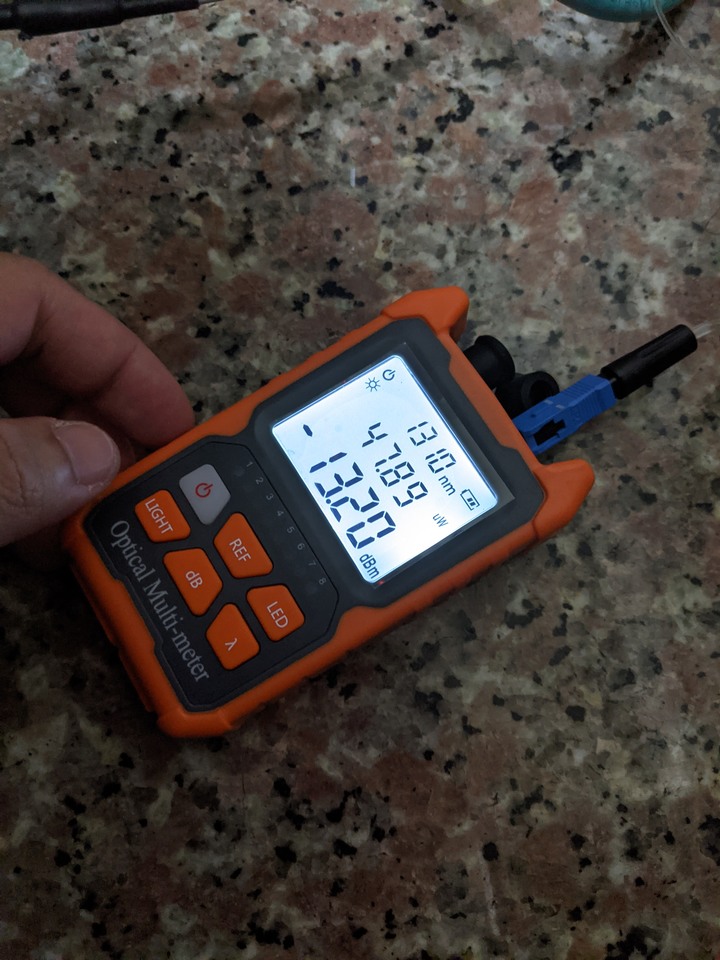

待2端都完成後,可以找個光纖收發器測試下信號值(dBm)

dBm值狀況可不可用,實際情況可依要使用的光纖收發器建議的接收靈敏度做判斷
大部分都建議控制在-17dBm以內
隱形光纖冷接示範

最後測試組網

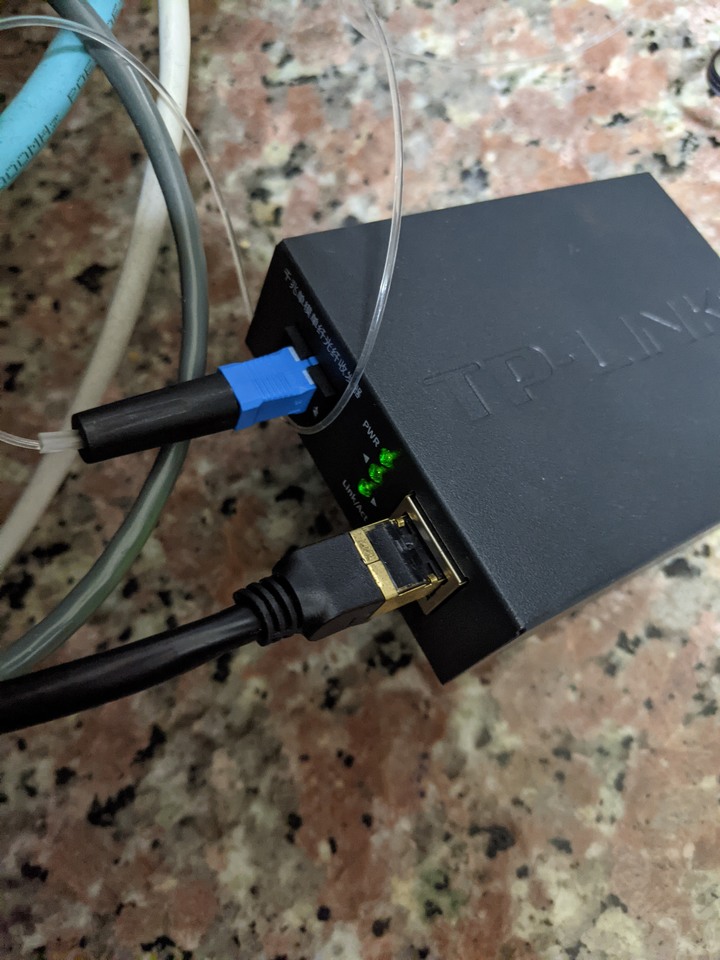

這邊以TP-LINK家的單模單纖收發器做示範(TL-FC311A-3)
確認ACT等燈號正常後再測試
隱形光纖冷接示範

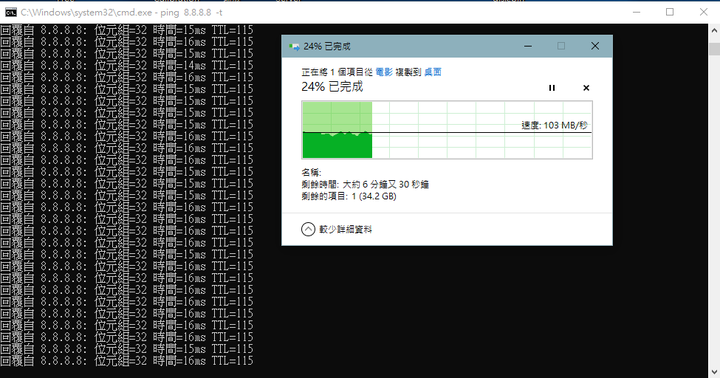

傳輸45GB檔案與ping測試皆正常
隱形光纖冷接示範


以上這邊就是簡單的隱形光纖的冷接示範

正常的光纖教學可以參考其他網路上的影片即可
不適用於以上隱形光纖範例

然後這邊做下小提醒
如果要拉遠距離的話
建議先做好一個頭,確定雷射筆的光可以正常打過去後再拉到適合的距離,在做另一邊的頭即可
要不然2邊都做好在固定,會很難黏在牆上
讚喔,裝備好齊全,挺專業的,
哇 增長見聞了

原來是這樣子處理阿
比較好奇施工工具是大概多少錢
kis_987_654 wrote:
先說本人非專業但是鑒...(恕刪)
pauljag wrote:
讚喔,裝備好齊全,挺(恕刪)

其實我只是業餘來玩玩的

買一套來玩時,發現遇到的問題滿多的
(畢竟網上都是針對一般的光纖冷接的教學)
還是比較希望有專業的上來指導

east09 wrote:
哇 增長見聞了原來是(恕刪)

有幫到你
是我的榮幸

a5263922 wrote:
比較好奇施工工具是大(恕刪)

工具的話,我是直接買一套的
內含

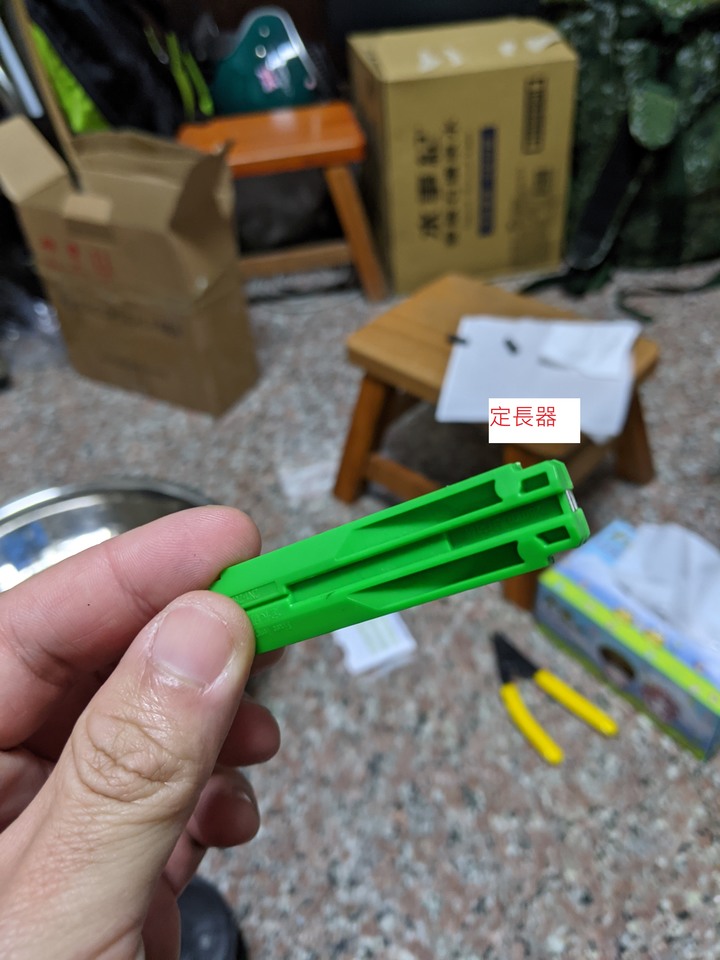

米勒鉗、開剝器、定長器、光纖切割刀、光功率一體機(含測網線及雷射筆功能)
一套215人民幣,約等於950塊台幣左右

隱形光纖加熱刀頭,1組含AA充電電池
(這東西非必要,可以不用買)
1套人民幣300塊,約台幣1300塊

隱形光纖
1公尺=2塊人民幣,約等於9塊錢台幣
我是直接買100m回來玩,花約900塊

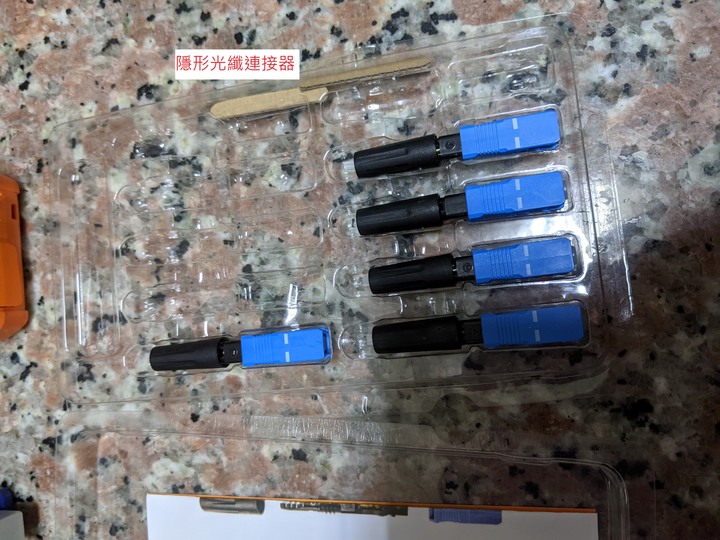

隱形光纖接頭
1顆人民幣3.9,大約等於台幣17塊
我是買了20顆回來玩
中間報銷了很多顆,大多都是裸纖直接斷在連接器裡面..
熟悉後基本上一次就成功了
kis_987_654 wrote:
買一套來玩時,發現遇到的問題滿多的
(畢竟網上都是針對一般的光纖冷接的教學)
還是比較希望有專業的上來指導


您想知道什麼?
kis_987_654 wrote:
其實我只是業餘來玩玩(恕刪)


請問整組工具跟光纖都是在淘寶買的嗎?
ericAoA wrote:
您想知道什麼?(恕刪)

像是信號值的標準,主要是要到那個基準值呢?
網上看甚至有到-28 dbm內都還ok的

還是實際是參考各光纖收發器的,收發靈敏度(dBm)就好了呢?

gavincwchen wrote:
請問整組工具跟光纖都(恕刪)

是的,我這些設備都是從淘寶買的
kis_987_654 wrote:
像是信號值的標準,主要是要到那個基準值呢?
網上看甚至有到-28 dbm內都還ok的
還是實際是參考各光纖收發器的,收發靈敏度(dBm)就好了呢?


應該要以冷接的這條光纖衰減程度為依據,
一般接的好衰減大約1dbm上下,如果超過3dbm應該就是接頭沒做好了,建議重做,

怎知道衰減大還小?
可以拿一條現成的豬尾巴跳線交叉測試一下就知道衰減大小了
kis_987_654 wrote:
像是信號值的標準,主要是要到那個基準值呢?
網上看甚至有到-28 dbm內都還ok的

還是實際是參考各光纖收發器的,收發靈敏度(dBm)就好了呢?

幾多dBm 看設備決定,以C家FTTH來說,有些機器到 -30dBm 才會有瞬斷,有些-26dBm 就再見。
這是一般最低標

但是我這邊正常都這樣看,power meter值-量測設備誤差-插入損失-接損-線損=source值
而且是各區間,所以如果以您的狀況,來源應該要差不多 -12.5~-12.7dBm 間
來源越差表示您冷接技術好,反之 。
