這波疫情真的已經嚴重影響到整批整批到貨狀況。貨櫃 Delay 到現在,終於有比較明確到貨時間,預計六月就會開放預購消息,敲碗敲碗,不要再問我哪時候 NZXT H1 要開放預購了,我快崩潰啦!

小機殼因為尺寸關係,最著重肯定會是整體零組件安排,要效能、美觀、好上手,肯定是無法魚與熊掌兼顧?

NZXT H1,完美整合自家水冷、電源解決方案!
沒錯,我打了個問號。因為目前看來,恩傑給了兩全,喔不,三全齊美解決方案

NZXT H1

彩盒包裝直接標示了 NZXT H1,他不單單只是機殼名稱,因為裡面還有特別為它專用設計 NZXT M44 AIO 水冷系統,以及 SFX 規格尺寸,650W 金牌模組化電源供應器。

NZXT H1,完美整合自家水冷、電源解決方案!
裡面包裝採用相當厚實緩衝棉保護,有花錢的啊!

NZXT H1,完美整合自家水冷、電源解決方案!

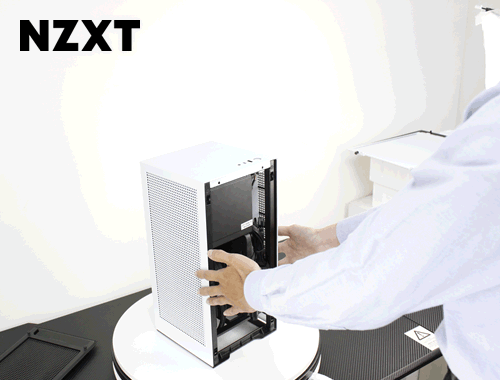

轉啊轉啊七彩...  不對,只有黑白=    =

其中正面是強化玻璃側,三面則都是網孔,大大增加可散熱對流效果。

NZXT H1,完美整合自家水冷、電源解決方案!

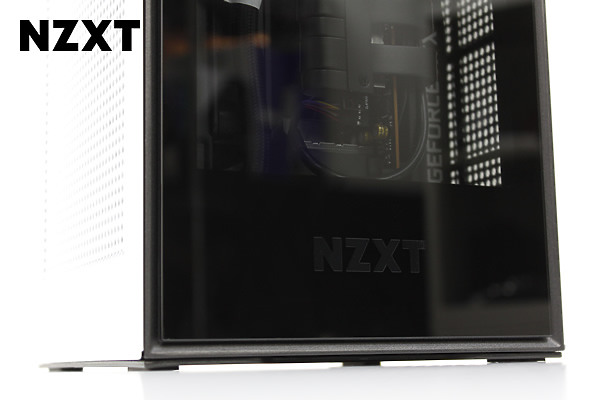

強化玻璃底下有內嵌 NZXT LOGO 字樣,極度低調。

NZXT H1,完美整合自家水冷、電源解決方案!

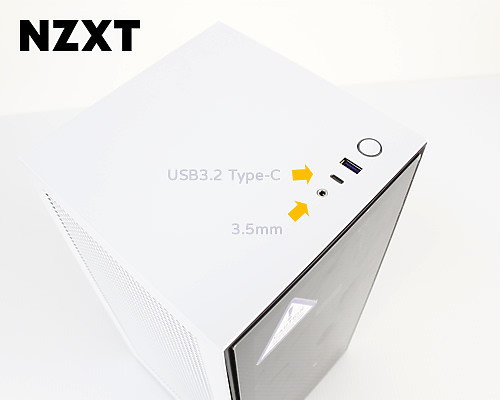

I/O 在上方,與 NZXT H210i、H510i 相同採用極簡潔介面安排,提供了 USB3.2 Type-C、三環 3.5mm 耳麥音源、USB3.0,以及整合 HDD、Power LED 燈號 Switch 開關。

NZXT H1,完美整合自家水冷、電源解決方案!

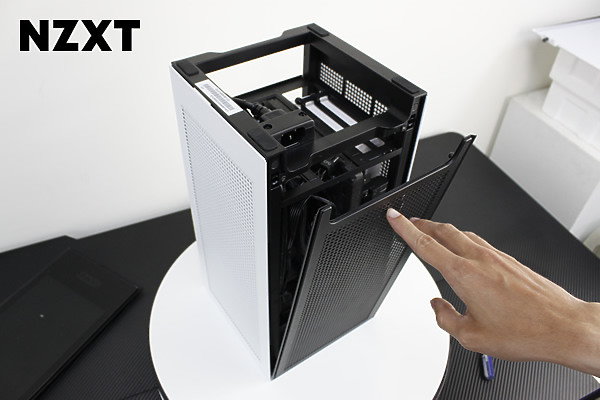

玻璃側板底下有開口,利用開口拆卸正面玻璃。

NZXT H1,完美整合自家水冷、電源解決方案!
另一邊網孔背板也是採無螺絲卡榫設計,一樣預留開口方便拆裝。

NZXT H1,完美整合自家水冷、電源解決方案!

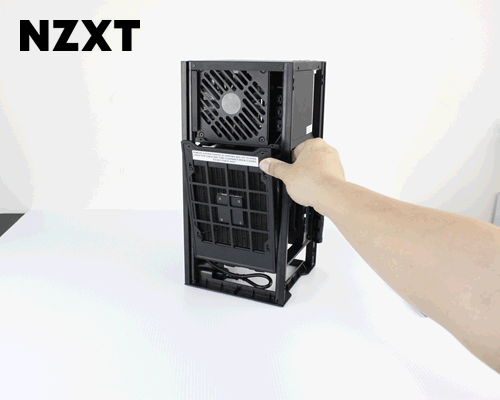

一定要先將前後兩面獨立面板拆卸,才能將倒 U 字型外殼拆掉,安裝也是,就倒過來順序處理。倒 U 字型外蓋由軌道固定,拆裝上則需要由上取出。

NZXT H1,完美整合自家水冷、電源解決方案!

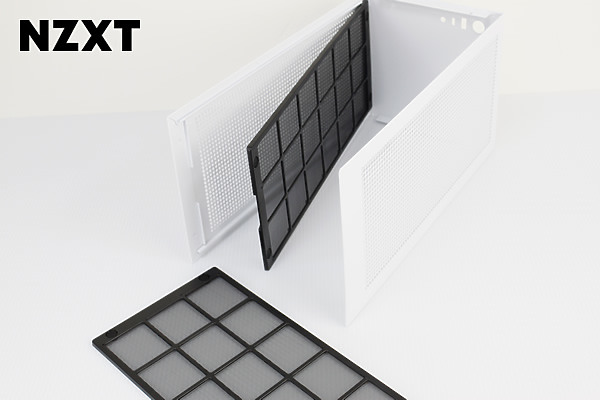

倒 U 字型外蓋內側吸附兩片磁鐵濾網,防止灰塵甚至是清潔上都下足了功夫。

NZXT H1,完美整合自家水冷、電源解決方案!

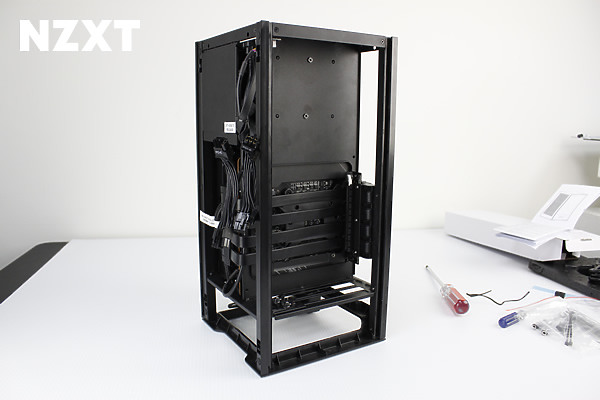

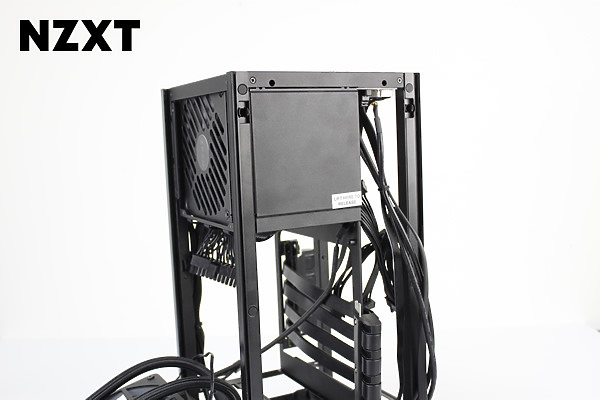

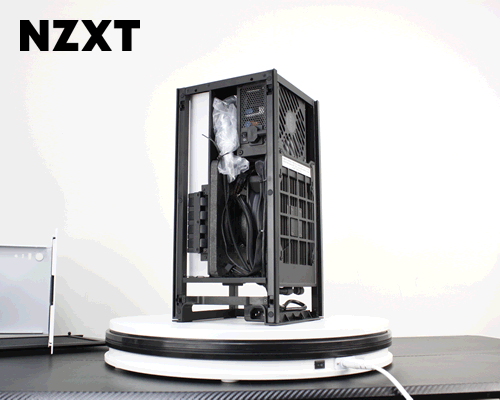

環伺看一下內部構造,我覺得小殼更應該整體看一下,因為整線啦、配置啦,需要相當程度 3D 空間概念。電源供應器上置,主板安裝區於中央內側,翻過去另一面則是單獨安裝顯示卡空間!

NZXT H1,完美整合自家水冷、電源解決方案!

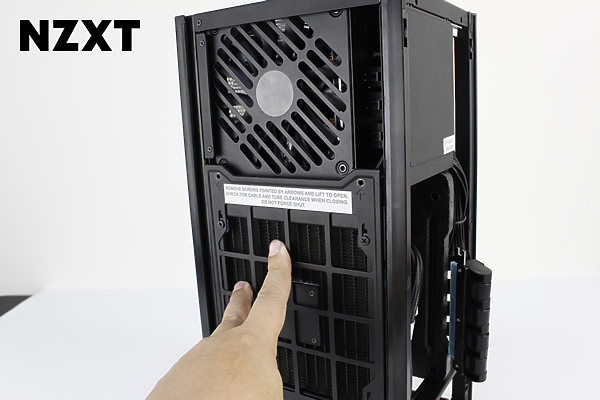

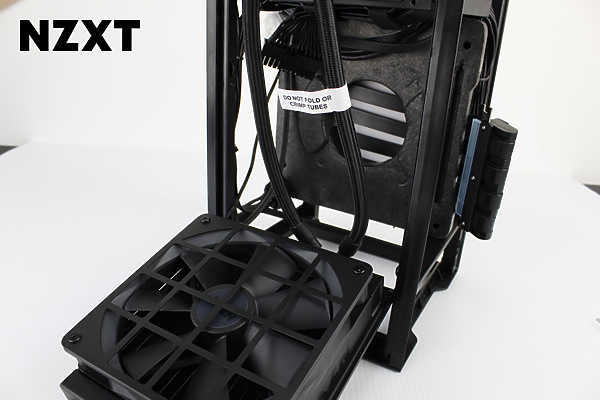

因為 NZXT H1 內部走線經過相當安排,所以貼一張貼紙提醒不論拆裝都需要注意管線配置位置,才不會擋到冷排安裝。箭頭處,就是兩顆固定冷排螺絲,已經先行拆除。

貼紙方面據說後續產品正式上市會移除,實際就看到時候改成怎樣吧。

NZXT H1,完美整合自家水冷、電源解決方案!

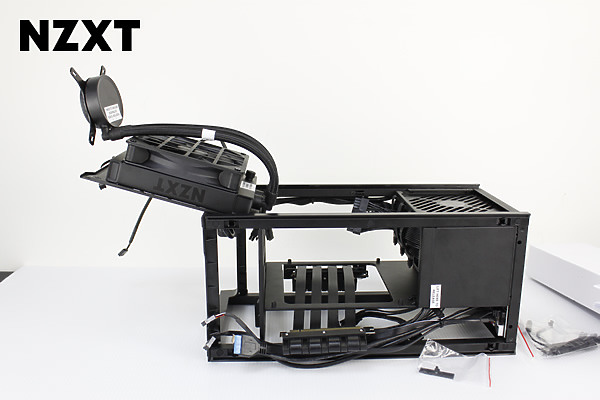

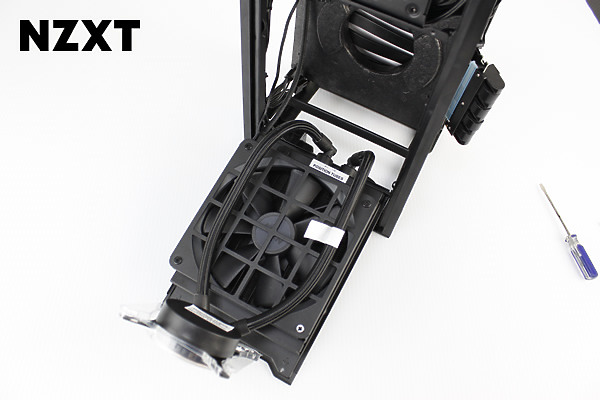

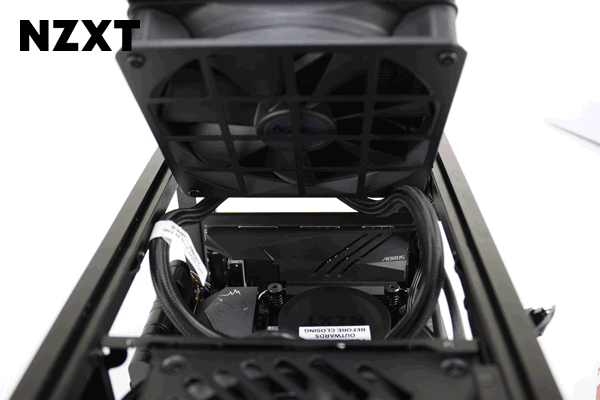

移除兩顆螺絲後,就可以將冷排支架放下來,方便安裝內部主板等組件。

NZXT H1,完美整合自家水冷、電源解決方案!
NZXT H1,完美整合自家水冷、電源解決方案!

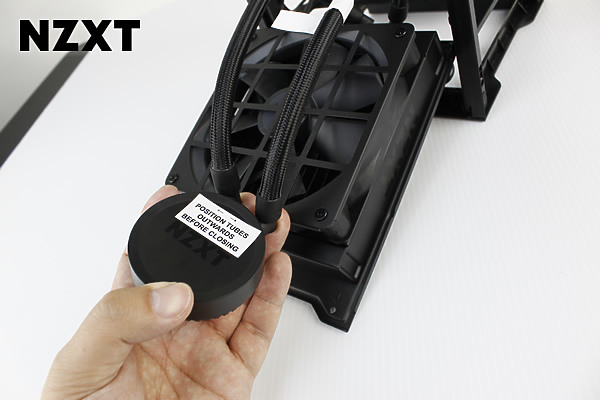

冷頭上貼紙也提醒了相同的事,也是據說後續會改非貼紙形式。

NZXT H1,完美整合自家水冷、電源解決方案!
水管長度並非一般市售 AIO 水冷長度,約莫只有 16~18cm,足夠跨越底下這顆 140mm 冷排。冷排與自家已停產 NZXT M22 相同設計,幫浦是置於冷排正中央,風扇與冷排各提供一條 3Pin、4Pin 供電控制。從這邊可以知道,這組水冷並不支援 NZXT CAM 來軟控,要靠主機板 BIOS 來控制。

NZXT H1,完美整合自家水冷、電源解決方案!

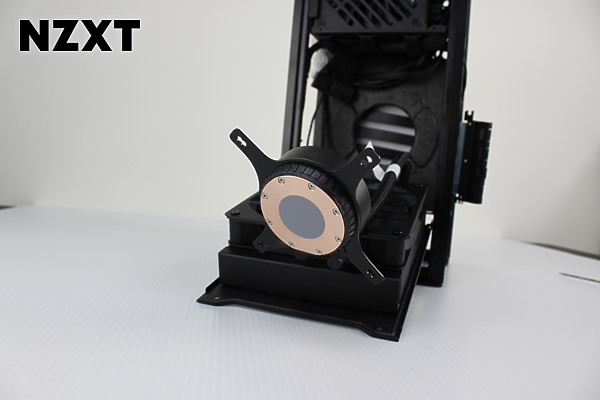

冷頭已經預塗散熱膏。

NZXT H1,完美整合自家水冷、電源解決方案!

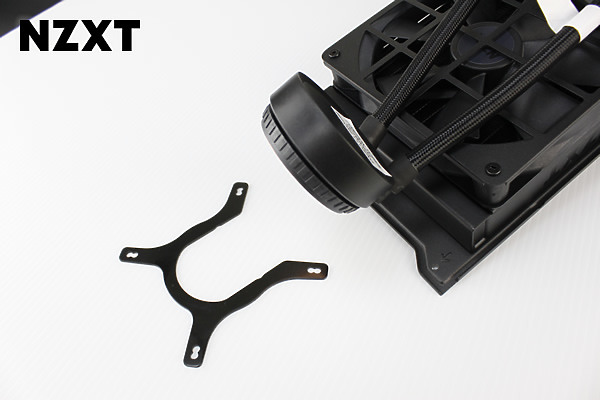

扣具方面拆裝也是相同 NZXT M22,因為具有卡扣,只要朝一邊用力即可抽換。

NZXT H1,完美整合自家水冷、電源解決方案!

NZXT H1,完美整合自家水冷、電源解決方案!

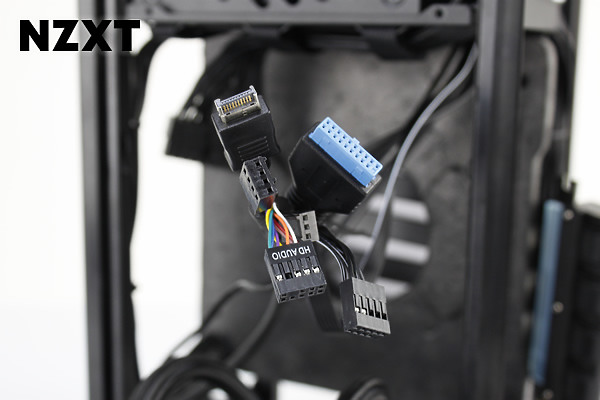

I/O 與內部惟二要接上的冷排控制供電。

NZXT H1,完美整合自家水冷、電源解決方案!

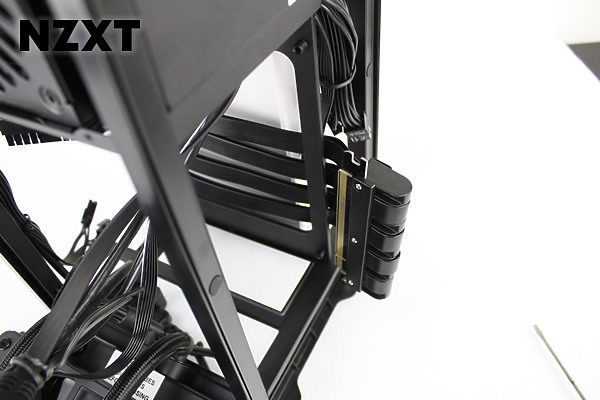

這是一個相當貼心設計,因為採用分艙概念架構, PCIe 介面需要藉由排線讓顯示卡轉個方向安裝。而在排線端也直接給了導線槽,避免線端因為過度直角以上角度彎折。

NZXT H1,完美整合自家水冷、電源解決方案!

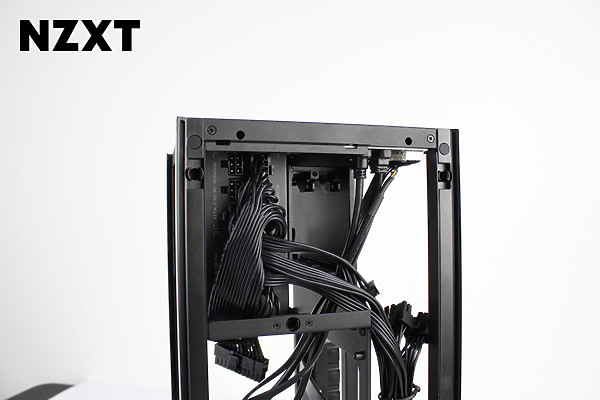

電源供應器下藏了一條 24Pin 主機板供電,事實上長度不只如此,是因為已經預先採用魔鬼氈固定在電源底下,視情況釋出安裝。

NZXT H1,完美整合自家水冷、電源解決方案!

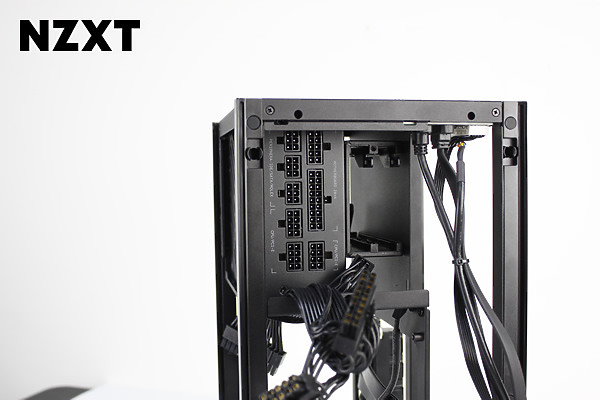

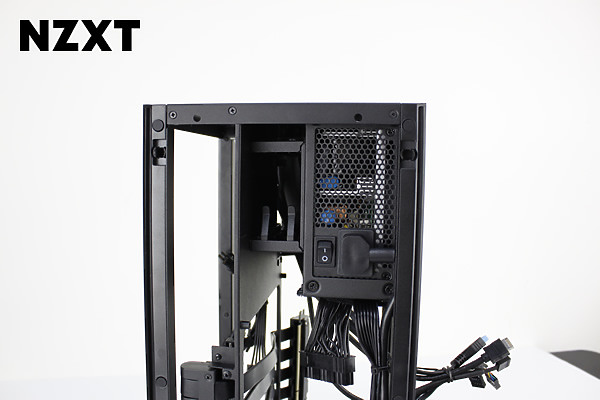

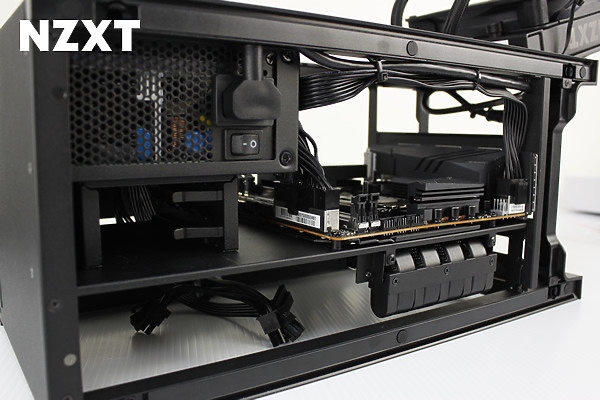

電源方面採用內接延長,整合在底部出線,一側還有 Switch 開關,安裝時記得先開啟,才不會整台裝完不開機嘿! XD

NZXT H1,完美整合自家水冷、電源解決方案!
採用模組化線材,共有三組 SATA 5V 輸出,但有刻意少給兩條 SATA 供電。

NZXT H1,完美整合自家水冷、電源解決方案!
CPU 方面僅提供 4+4 Pin,不過顯示卡則給了兩條 6+2 to 6+2,中高階顯示卡也是可以支援。

NZXT H1,完美整合自家水冷、電源解決方案!

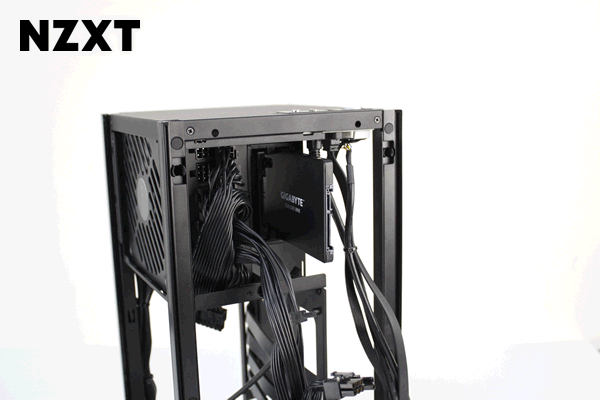

電源一側則是為數少有 2.5"SSD 插槽兩個,推進去就直接由卡榫固定,相當方便。這樣看來,即便電源有少給線也合情合理。

NZXT H1,完美整合自家水冷、電源解決方案!
安裝完 SSD 還有蓋板可以藏起來,一樣利用卡榫拆裝,掀起來就可以打開了。

NZXT H1,完美整合自家水冷、電源解決方案!

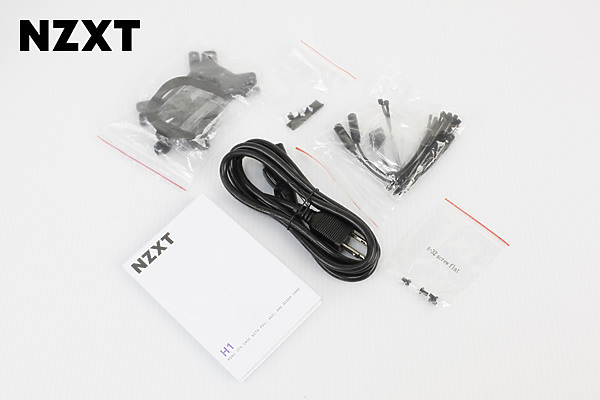

附件一覽。

NZXT H1,完美整合自家水冷、電源解決方案!

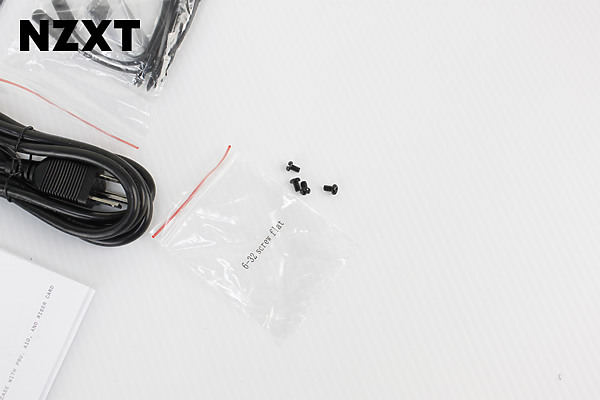

因為只給 ITX 裝,所以只有四顆。

NZXT H1,完美整合自家水冷、電源解決方案!

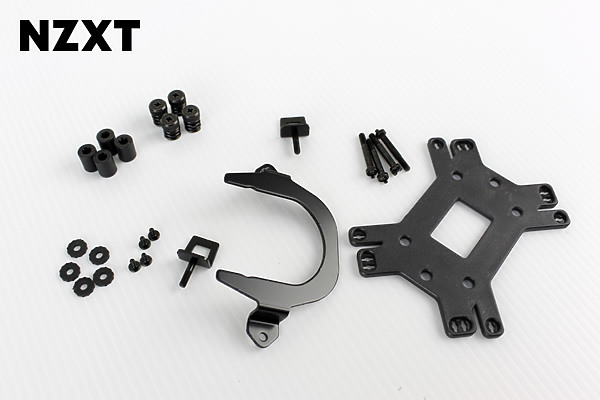

袋子裡的主要是水冷附件。

NZXT H1,完美整合自家水冷、電源解決方案!

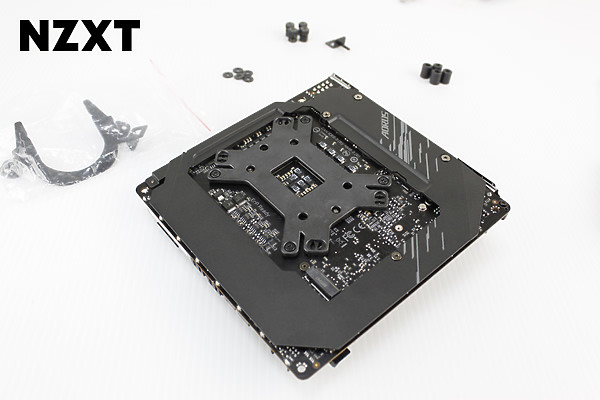

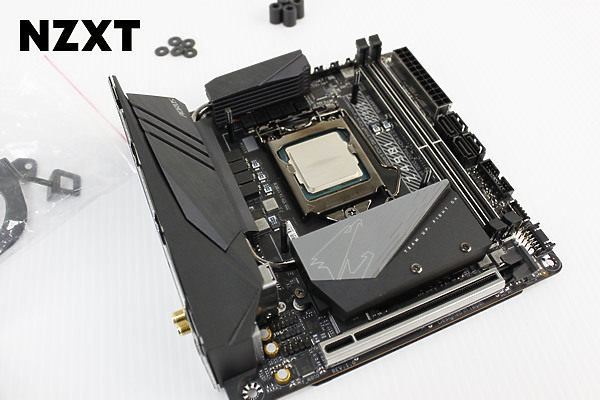

四顆大小螺絲對鎖在背板上,直接上主板背面安裝。

NZXT H1,完美整合自家水冷、電源解決方案!
螺絲由鎖孔露出。

NZXT H1,完美整合自家水冷、電源解決方案!
再套上套管固定。

NZXT H1,完美整合自家水冷、電源解決方案!
剛剛水冷已經打開。

NZXT H1,完美整合自家水冷、電源解決方案!

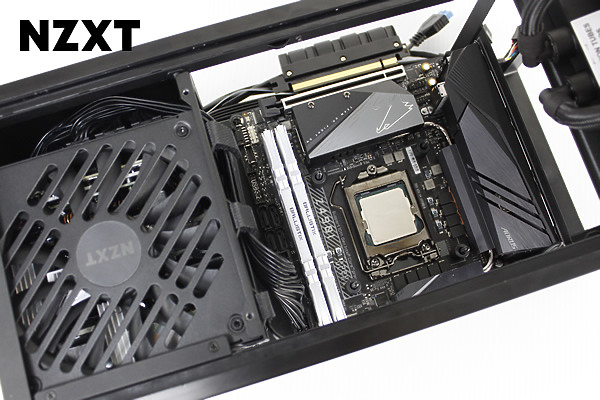

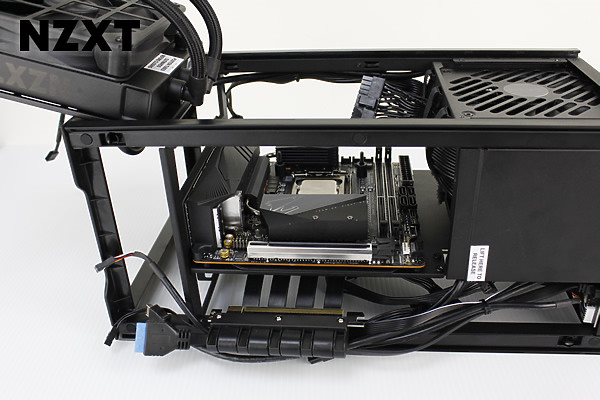

接著主板 I/O 朝下方,安裝位置就緒就鎖上主板螺絲。

NZXT H1,完美整合自家水冷、電源解決方案!

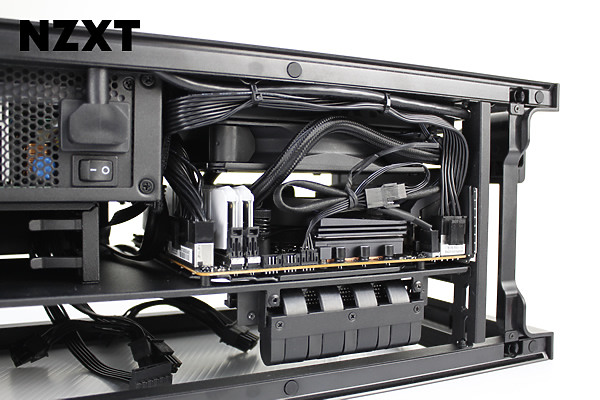

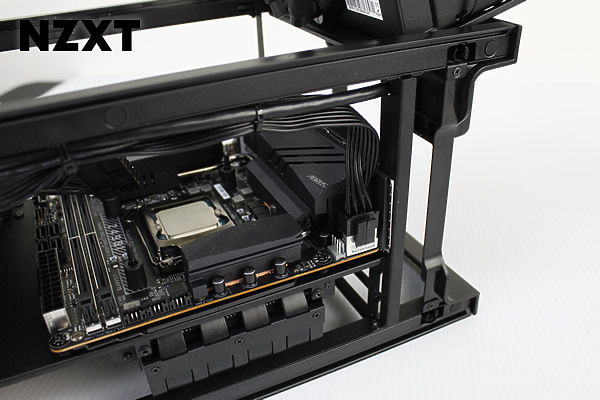

這真的很神奇,CPU 4+4 供電就在主板帳上方,拉下來安裝就好。

NZXT H1,完美整合自家水冷、電源解決方案!
主機板 24Pin 也是,連線都沒有多,這可是要有相當程度上經驗才有辦法計算得這麼剛好啊!

NZXT H1,完美整合自家水冷、電源解決方案!

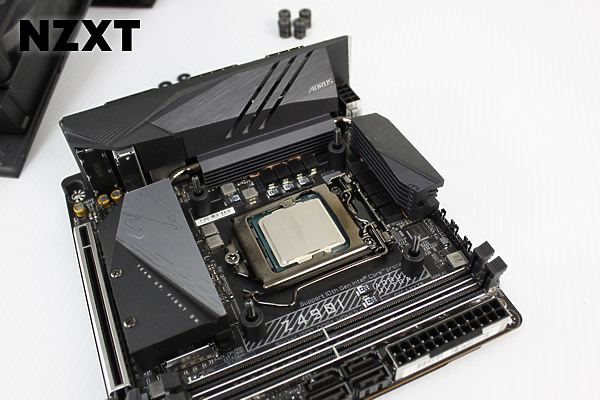

技嘉 Z490I Aorus Ultra 完整機甲覆蓋,真的相當帥氣又實用,後續會有獨立開箱在給大家看。

NZXT H1,完美整合自家水冷、電源解決方案!

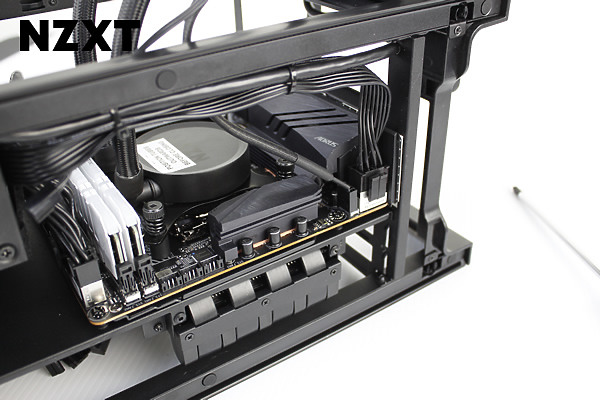

冷頭覆上後距離記憶體位置也是相當剛好,沒有一般水冷阻礙安裝 DIMM 狀況。雖然沒有搭配到白色主機板,這次特別感謝美光大大支援 CRUCIAL BALLISTIX MAX DDR4 電競記憶體,後續也會有開箱測試完遊戲喔!

NZXT H1,完美整合自家水冷、電源解決方案!

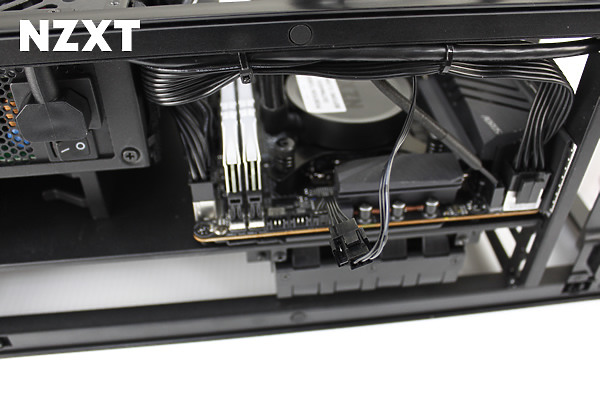

主機板上若沒有 CPU OPT,冷排就直接串 CPU Fan 吧!

NZXT H1,完美整合自家水冷、電源解決方案!
風扇方面就直接給 System Fan 控制即可。

NZXT H1,完美整合自家水冷、電源解決方案!

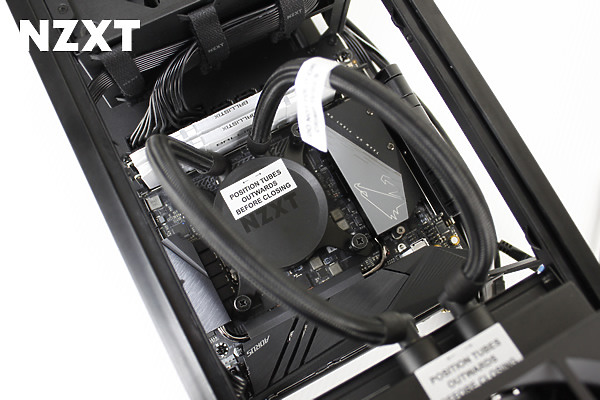

最後也就是標語貼紙一直提醒的,冷排在蓋上時一定要注意管線與線路方面的整理。

NZXT H1,完美整合自家水冷、電源解決方案!
這樣蓋上,水冷館就直接移到冷排外側,完全不會壓到冷排風扇,也不會干擾其他走線安裝,真的是相當有想法的設計啊!

NZXT H1,完美整合自家水冷、電源解決方案!
官方頁面標註顯卡長度可支援到 305mm x 128mm; 265mm x 145mm。不過建議長度別超過 295mm,在安裝上也比較就手。

NZXT H1,完美整合自家水冷、電源解決方案!

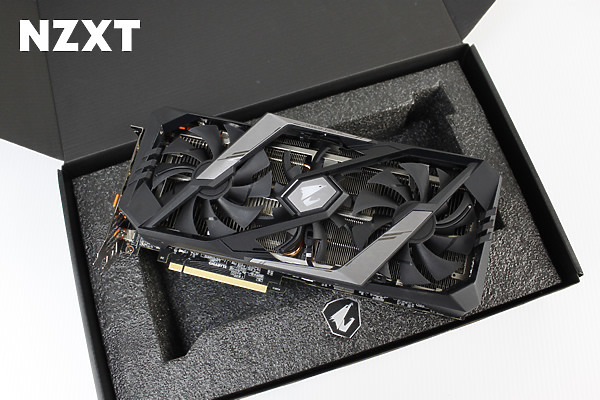

本來借來了張 AORUS GeForce® RTX 2080 SUPER™ 8G,想要發個光帥一下。

NZXT H1,完美整合自家水冷、電源解決方案!
剛裝上去一切都還沒事。

NZXT H1,完美整合自家水冷、電源解決方案!

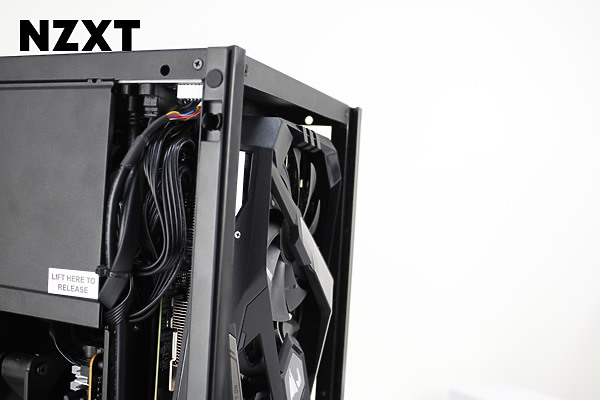

但是厚度方面,因為各廠 RTX 系列顯示卡因為增加了 LED 導光同時,也增加了厚度,以致於有點尷尬啊... SORRY 囉,技嘉大大!

NZXT H1,完美整合自家水冷、電源解決方案!

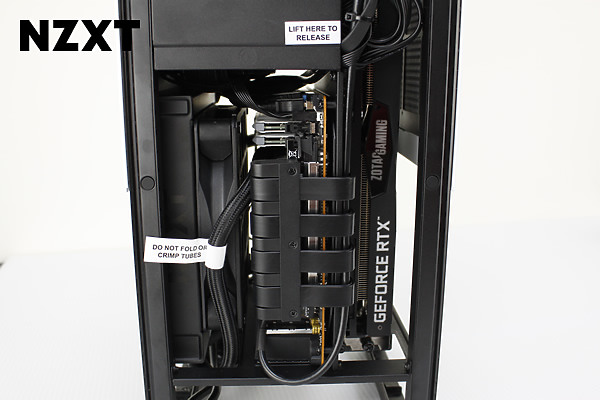

換了張 ZOTAC GAMING GeForce RTX 2080 AMP,完美!

NZXT H1,完美整合自家水冷、電源解決方案!

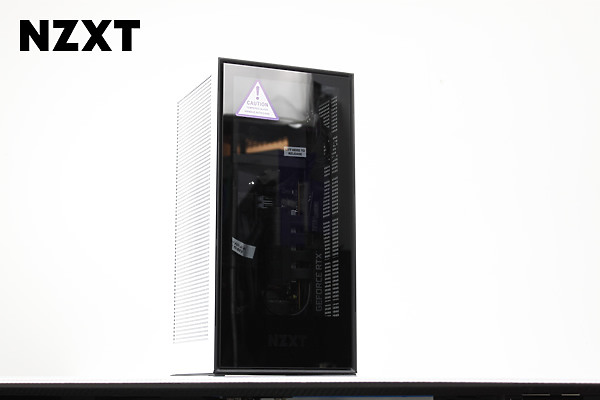

安裝回外蓋,完美!

NZXT H1,完美整合自家水冷、電源解決方案!
辣個 PCIe 這樣轉,真的有給它美到。

NZXT H1,完美整合自家水冷、電源解決方案!

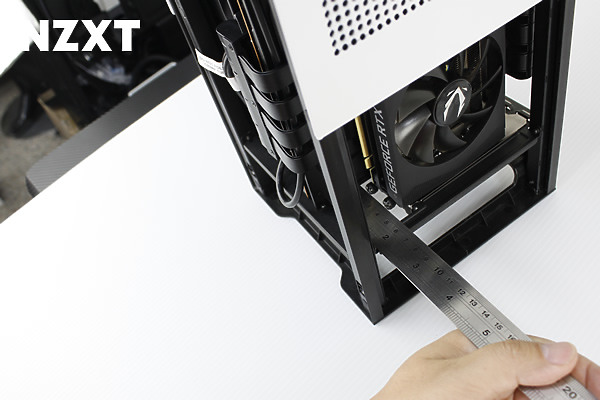

雖然標榜 2.5 SLOT 寬度相當迷人,不過近期具有 RGB 導光效果風扇遮罩都偏厚,所以實際數據則建議在 45mm 就好。

NZXT H1,完美整合自家水冷、電源解決方案!

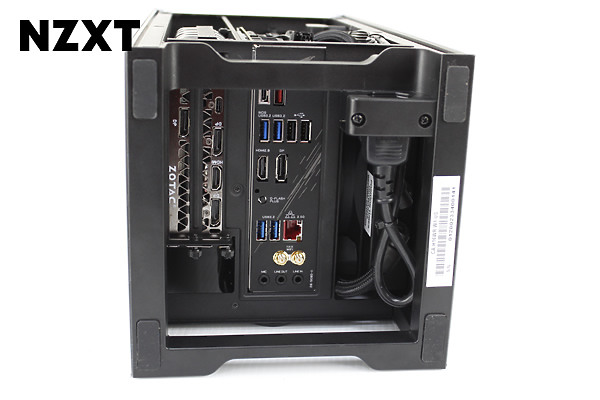

以往後方 I/O 介面都整合從底部安裝,有可能需要注意一下 USB、HDMI 線頭是否過長,但整齊乾淨度相當,是相當特殊的構思設計。

NZXT H1,完美整合自家水冷、電源解決方案!

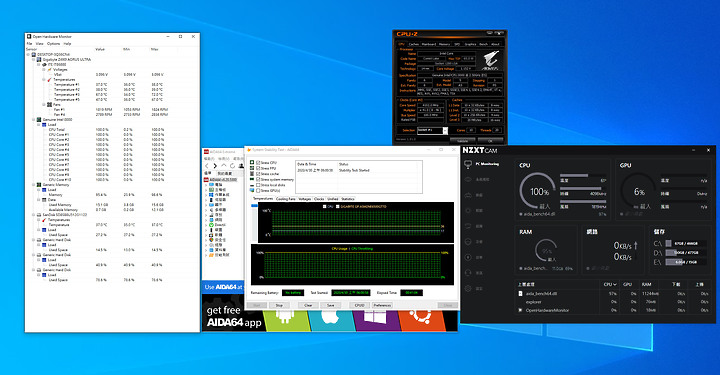

小燒機一下,溫度真的不錯,大約也就 61度~65度間,140mm 水冷真低不錯用!

NZXT H1,完美整合自家水冷、電源解決方案!
NZXT H1,整合自家 80+ 金牌 650W 電源與 140mm 水冷,這件事看來好像沒什麼,但實際安裝一次你就能感受得到他相當好裝易懂的設計思維。PCIe 延長線保護、電源供應器模組線長度恰到好處、完美解決。

全機 3 年保固,加上恩傑 NZXT 獨到簡約外觀設計。(其實裡面一點也不簡約,我強烈懷疑 PM 有強迫症)讓人不喜歡也很難啊!
