占美小電腦i7-10870H + 自改BIOS

想買一台輕文書掛機用的小電腦又要有點效能,剛好看到淘寶有賣占美酷睿,價格換算台幣約11000左右,我買的是不含內存硬碟的,也沒有附WIFI的天線,有120W的變壓器。

占美小電腦i7-10870H + 自改BIOS
占美小電腦i7-10870H + 自改BIOS
占美小電腦i7-10870H + 自改BIOS

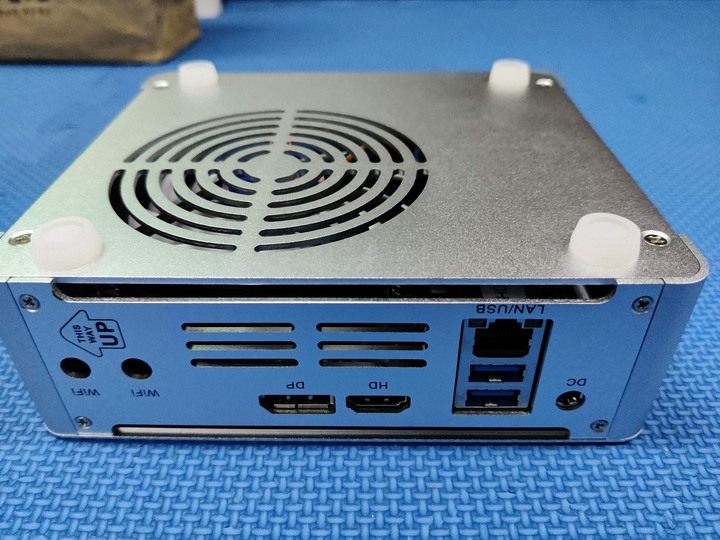

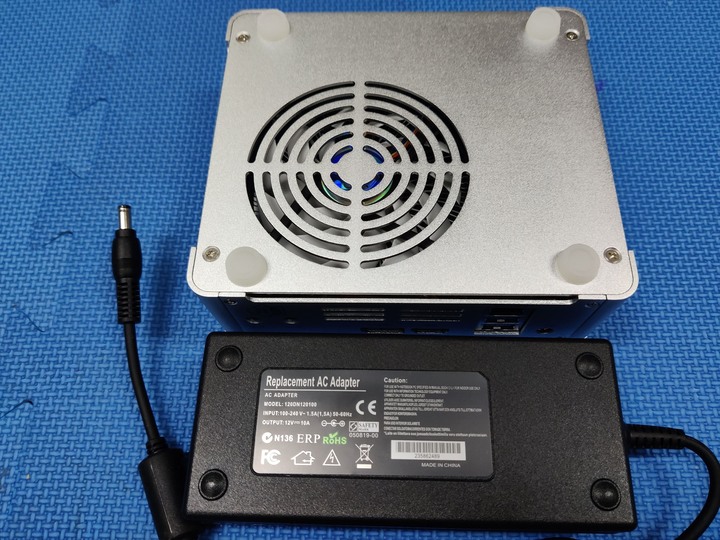

本體不大,變壓器就快半個主機大了,基本上接口也蠻多的,螢幕輸出就HDMI、DP。

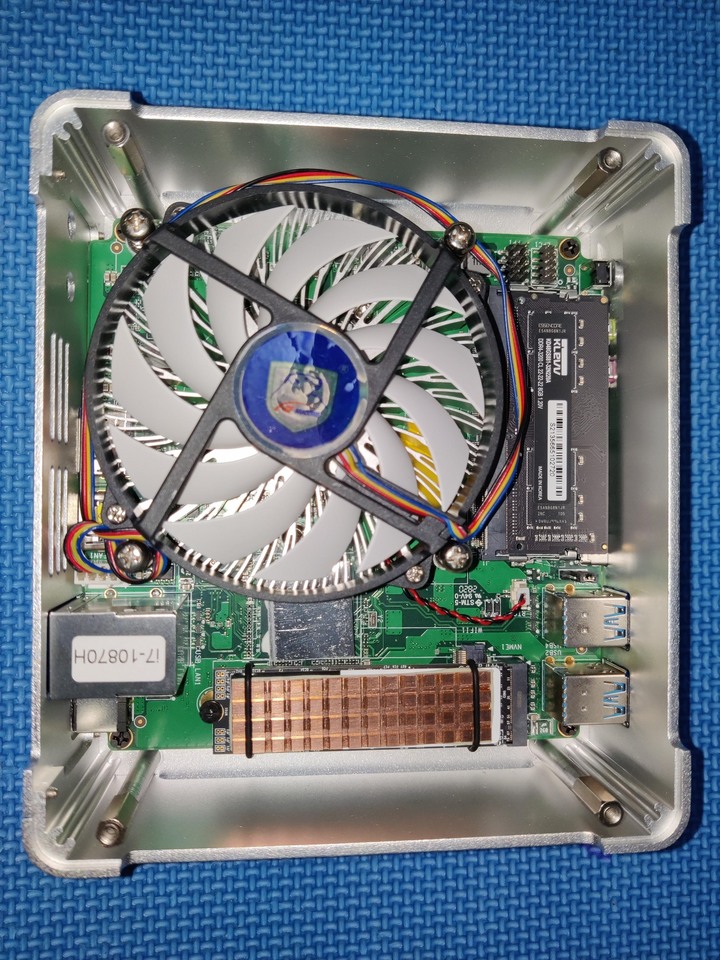

打開蓋子,看到風扇佔用了一半以上空間,H系列的CPU用上這風扇絕對夠用,當然不夠的也可以買小塔扇來用,115X都適用的,蓋子必須打開就是了。
占美小電腦i7-10870H + 自改BIOS

主機支援兩條記憶體、兩條PCIE NVME硬碟、1個WIFI網卡,目前是安裝科賦的3200 DDR4兩條8G,1條NVME 1T SSD來用,CPU只支援2933,記憶體當然就買高一點來降頻使用,但覺得還是有點浪費,就上網找文章來自己改BIOS,讓記憶體能跑XMP 3200。

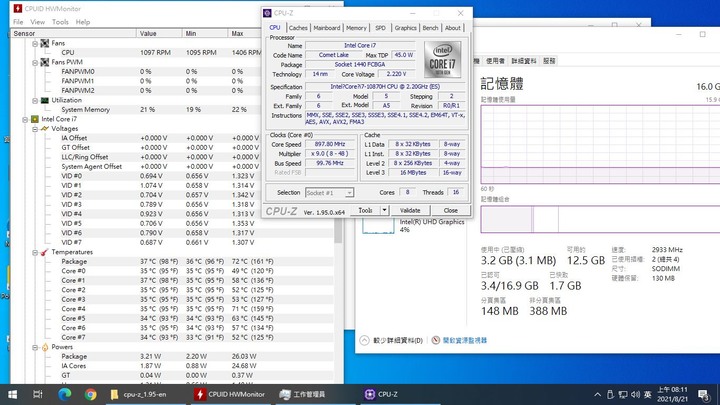

原始CPUZ數據,電壓跟資訊應該是誤判,系統顯示CPU資訊也沒有ES
占美小電腦i7-10870H + 自改BIOS

主板BIOS是AMI的,所以需要AMIBCP 5.02.0031這版本來修改內容與顯示隱藏選項。
讀取跟寫回BIOS需要用到AFUWINGUIx64或FPTW64.exe,推薦用FPTW64.exe這命令列程式,GUI介面寫回會跳錯誤。
需用系統管理員權限開啟命令提示字元,切換到FPTW64.exe這目錄下,執行
FPTW64.exe -bios -d my.bin
my.bin可自行命名,這就是目前的BIOS檔案。

再來使用AMIBCP來開啟my.bin,怎麼使用可以參考這邊巴哈姆特的文,它可以讓隱藏選單顯示出來。
占美小電腦i7-10870H + 自改BIOS

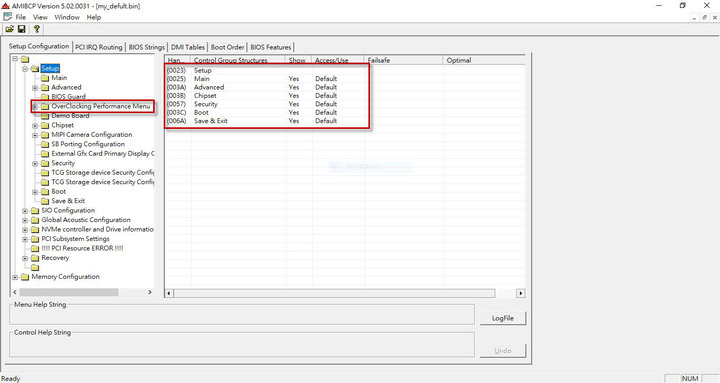

右側紅框是目前進入BIOS的主選單選項,並沒有左側的OC(名稱可更改),即使將OC的Access/Use調整USER也不會顯示出來,所以就找了另一個方法,將比較用不到的選單Chipset給替換成OC那個就可以,但這邊的操作比較複雜,可以參考這篇文的中間二、技嘉篇,文內有內附工具。
改好後也將需要的選單給選到USER才看的到。

再來將改好後的BIOS存檔並刷入(刷機有風險,自行負擔喔)
FPTW64.exe -bios -f new.bin

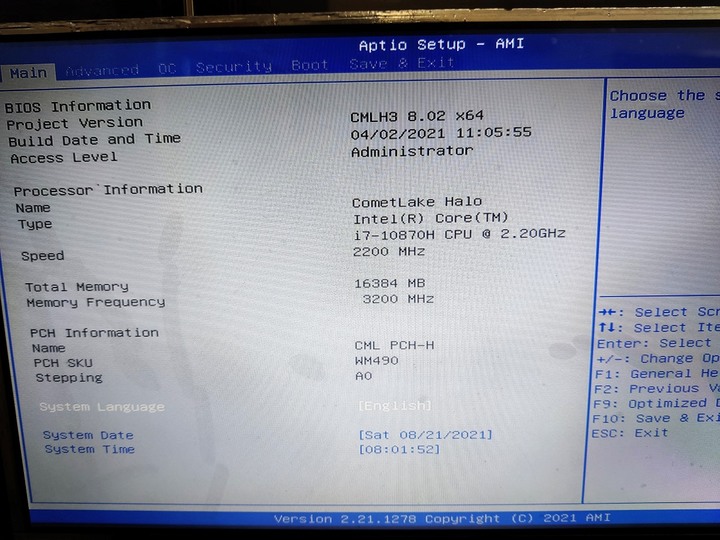

刷好後重開機進BIOS就可以看到原本為Chipset的選項改為OC了
占美小電腦i7-10870H + 自改BIOS

INTEL XTU不給降壓了,那只好從BIOS動手

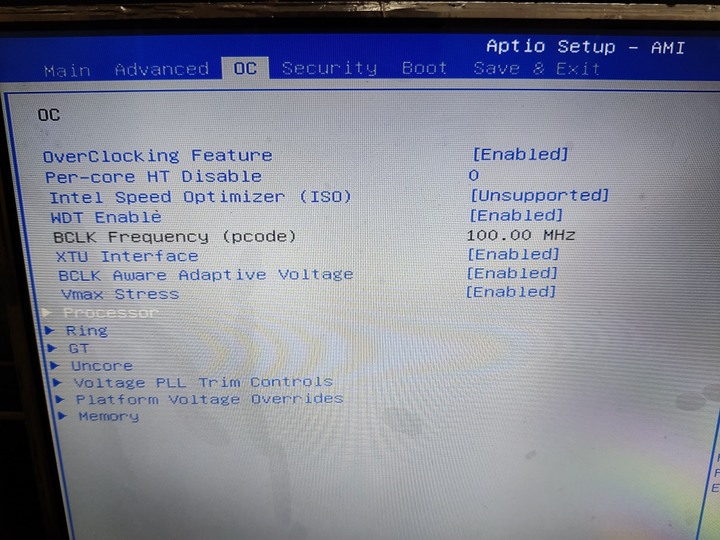

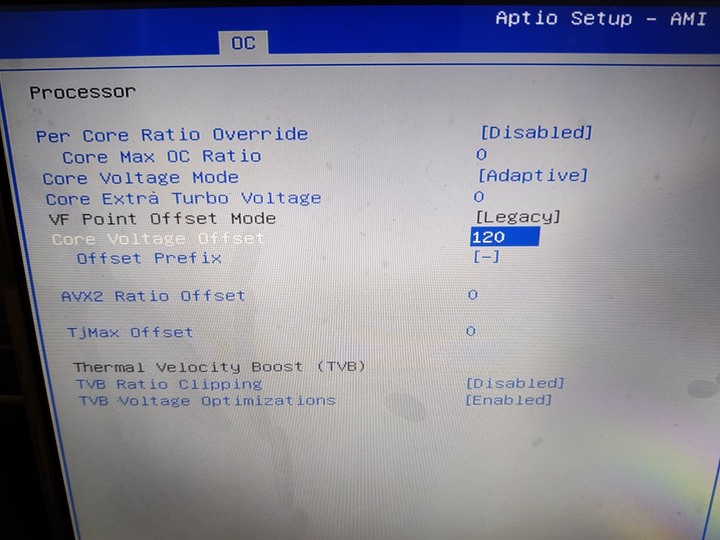

進OC選單去修改電壓跟Memory,改完後如下
占美小電腦i7-10870H + 自改BIOS
占美小電腦i7-10870H + 自改BIOS

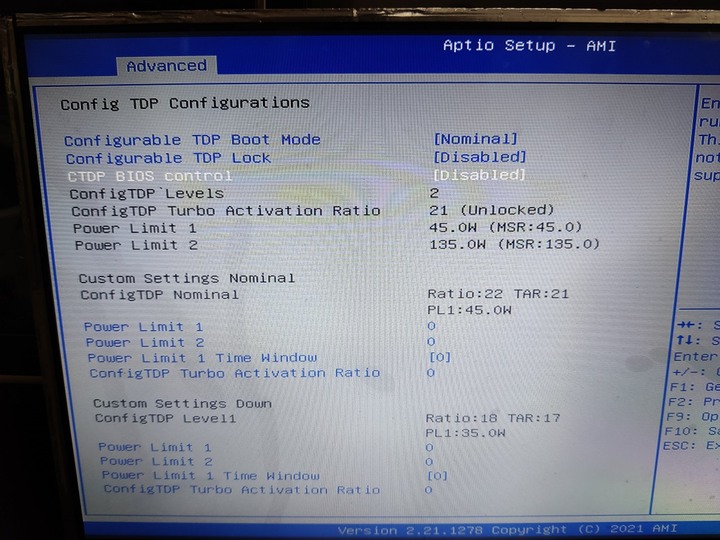

PL1跟PL2應該也是可以修改的,就請大神教學嚕
占美小電腦i7-10870H + 自改BIOS

目前這台電壓可降0.120V,加上記憶體頻率也提升一點,跑分也上來了
占美小電腦i7-10870H + 自改BIOS

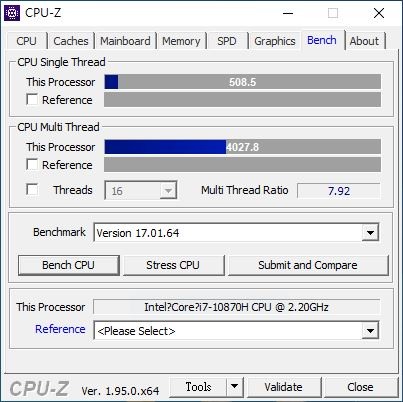

CPUZ 原始
占美小電腦i7-10870H + 自改BIOS

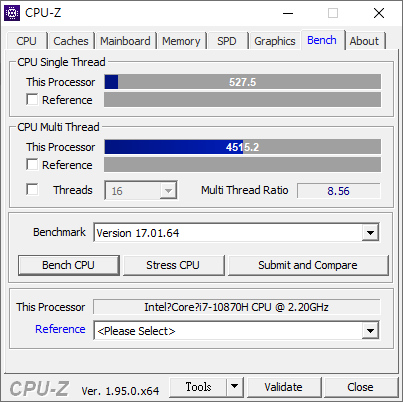

CPUZ 降壓
占美小電腦i7-10870H + 自改BIOS

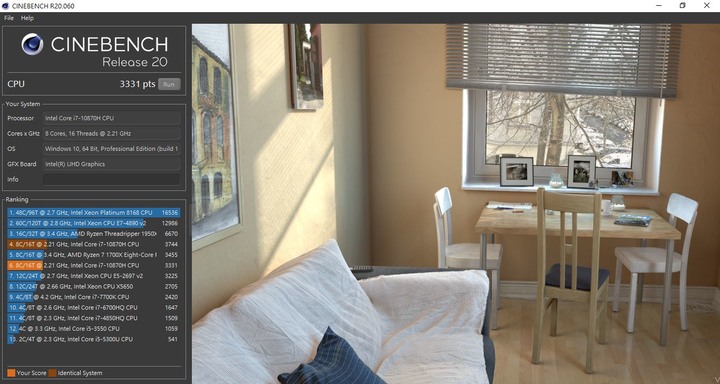

R20多核 原始
占美小電腦i7-10870H + 自改BIOS

R20多核 降壓
占美小電腦i7-10870H + 自改BIOS

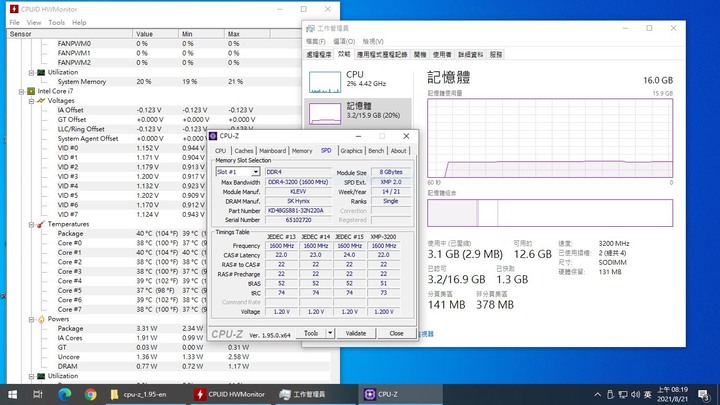

平常待機約5W,溫度也低,這樣調整也不會不穩。
另外有個問題就是記憶體跑單通道,不知BIOS內有沒有可以調整,或是硬體設計就這樣。
期待其他高手分享BIOS調教喔。
domon wrote:
想買一台輕文書掛機用(恕刪)


這台的 BIOS 是焊死的 ? 還是可拔的 ?

CAP 的 BIOS 比以前的難搞 !

以前處理過 HP 與聯強的主機板內建顯示卡,無法超越 1024x768 解析度.

只要從別台相同晶片組的 BIOS 取出 VGA 模塊,在替換到以上 BIOS 的 VGA 模塊,

一般還不至於有放不下問題. (不必移除其它模塊).


不是專精在玩 BIOS 的,一不小心,可能就開不了機了 !
tom06061
這規格的處理器就都是筆電在使用的、一定都是焊在主板上的[email protected]@
tom06061
有時候淘寶上都會找到些寶物
現在很多主機板也都是焊死的, 更新韌體時,壓力很大.
(有些主機板有 SPI Flash 接腳)

就像在賭博, 遇過,更新原廠 bios, 然後不開機的 ?

也遇過更新一半當機的 !

而自己 diy 的 bios ? 賭更大 !


失敗時, 這種不拆 bios 晶片,直接在主機板上,寫入的方式,不知成功率高嗎 ?
(有買此夾子,但卻從來沒機會使用.)

如果是,不能拆的 bios, 我都盡量不玩它,失敗會,很沒成就感. (diy)
(因更新韌體失敗,扔掉很多設備, 網管 SWITCH,USB 外接盒, SCSI 卡,主機板,顯示卡,網路卡...)

clwu5724 wrote:
現在很多主機板也都是(恕刪)


哈哈~可能我運氣好,這台寫入不下10次,都只是改些小設定,不要大改超頻選項應該不至於掛掉,讓選單顯示出來再進BIOS改就好了。
domon wrote:
想買一台輕文書掛機用(恕刪)

就硬體討論,感覺設計好多瑕疵
1.不是導熱管設計,佔位置且因為用桌上CPU散熱注定不能加裝2.5吋硬碟,
也無法在上蓋使用黏貼式天線
2.只有單網口運用範圍有限
3.因為設計問題,機殼本身金屬與IO裝置接孔相近,
有可能發生短接現象
4.採購價錢也不便宜,跟我的理解是貴很多


所以多嘴了,冒犯的地方 見諒
這種功控小電腦,機殼大部分都公版樣式,
但是佔美這款好像只有自己產品在用,
所以做成金屬切削模,
我猜是成本考量吧!!!!
最少不用開上蓋 跟前後IO的塑膠模

因為自己也有入手一台類似的,有做過研究
會對小全金屬機殼有意見
是因為自己從淘寶買的軟路由...因为懶惰不斷電開上蓋,
拆了上蓋....然後機板就壞了...我是覺得靜電導致的...
所以才買過雙口的小主機,而且不買全金屬的....
f051770 wrote:
就硬體討論,感覺設計(恕刪)


淘寶也是有賣類似這款的,有雙網卡,支援2.5吋硬碟,只是我不太需要,只需CPU效能好的。
淘寶

若以各大廠出的NCU、迷你主機來看,其實這台CP很高了,intel U系列的都賣到1萬5以上了
INTEL

ASUS

保固、價格、效能、廠牌等就個人取捨了。
domon wrote:
淘寶

這款機殼設計好棒!!!
