ASUS B250 Mining Expert 主機板 PCIe lanes 怎麽算?

我沒查資料

直接用猜的

PCI Express擴充晶片?
maya95 wrote:
https://www(恕刪)




雖然是電路分布 但這很清楚
A 是 CPU
B才是B250
自己數下就知道
反駁不了就惡意檢舉,真是一群垃圾農企粉!
Wow_Senior wrote:
雖然是電路分布 但這很清楚
A 是 CPU
B才是B250
自己數下就知道


PCIe Lanes 只 傳輸 data, 和 power 有啥關係?
maya95 wrote:
PCIe Lanes...(恕刪)


你數一下數量
我說了 雖然這是power 分佈圖
但標示還是用是cpu 還是pch 來標示
簡單來說A區是共用的 你只能x16 跟其他 x1
B區就是你的問題 那個一共幾個跟b250的規格一樣
不懂不用勉強回答, power / data 二者沒有任何關係.

https://en.wikipedia.org/wiki/PCI_Express

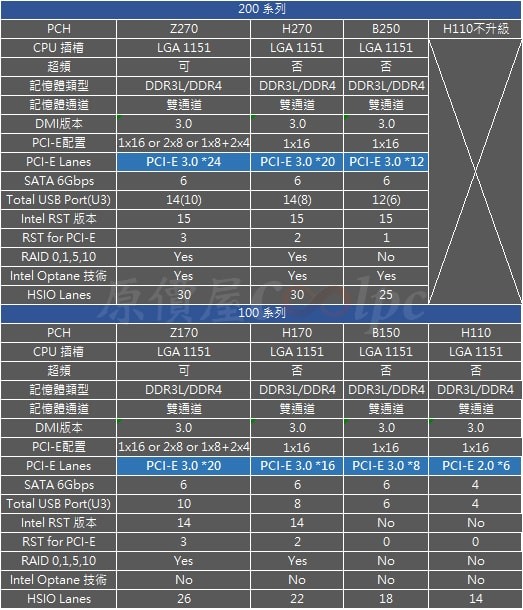

B250 就只有支援 12 PCIE lanes, 要如何支援 ASUS Mining Expert 18 + 16 = 34 PCIE lanes?

是因為 B250 是 PCIE 3.0 (985MB/s) 速度是 PCIE 1.0 (250MB/s) x 3.94倍 的速度嗎?

PCIE 3.0 12 x 985 只有 =11820MB/s 晶片組可以處理的 bandwidth

分配給 假設主機板插槽 (不管是x16或x1) 只支援 PCIE 1.0

PCIE 1.0 1 x (18+16) x 250 = 8500MB/s 主機板

所以能支援嗎? 請懂的人回答就好
maya95 wrote:
不懂不用勉強回答, power...(恕刪)


maya95,
我覺得Wow_Senior說的應該是對的

我幫你解釋一下她說的是什麼意思

從他貼的圖裡看到橘黃色A群是連到CPU的PCI Express lanes
7個插槽共用3.0 x16的頻寬
挖礦的卡根本用不了x1的頻寬 如果有x0.05那可能剛剛好
可是這是不可能的 x1是最小單位
綠色B群跟藍色C群總共12個x1走的是B250晶片的PCIe
你說的沒錯 B250的確是只有12條PCIe Lanes 也已經分給藍綠兩群用

另外你說的H110應該也是用一樣方法
7條連CPU 另外6條連H110晶片 總共13條 插13張GPU

因為是在挖礦所以頻寬不是限制系統效能的因素 可以忽略
只要能插卡上去 驅動程式能跑就能挖

你要是口袋夠深 你可以花錢請已離職的華碩主機板工程師幫你開班講解

另外我一開始說我猜是分享擴充晶片應該是錯的 這種低價版子 不可能裝workstation才會有的晶片 沒有那個錢
cs113ta wrote:
maya95, 我覺(恕刪)


謝謝二位, 這樣我懂了.

原來 CPU 另外提供了 PCIE lanes. 但早忘了.

我自己又谷歌了一次找到了B250 方塊圖.

CPU 就有 PCIE 3.0 16 lanes, B250 又加了 PCIE 2.0 12 lanes



我沒有要 做 mining, 只想搞懂這 PCIE lanes 是怎麽分配
x16 是直接從 CPU拉過去,其餘 18 個 x1 都是從 B250 拉過去
B250 其中的 11 條提供 11 個 x1
剩餘那條再透過 ASM1187(PCIe 1 to 7,手冊的1167是錯的)拆分成 7 條
11+7=18

搭配 B250 CPU 端的PCIe 不支援拆分




說明書 1-1 頁有提到 PCIe 橋接晶片







https://www.reddit.com/r/cryptomining/comments/76jlcg/b250_mining_expert_smoke_from_asm_1167_module/
