我是電腦界的古化石收藏家甘國勤，很久沒在這裡發表文章，一方面因為有工作要忙，另一方面，有些東西實驗碰到瓶頸，有在實驗，但沒能成功，所以沒有發表，最近在M區無意間發現一篇發表文：有人的 APPLE II 還在服役的嗎???
這篇文章，沒想到是無意插柳柳成蔭，我回應後，竟然一不小心，很多老lkk都來了，我和各位大哥比一下，我還是算這個年代的小弟弟，還不到40歲，有次某個網友就談到了一篇a2實驗文章，a2 plus converter ps2 keyboard的問題，我就回應說，怎麼搞都失敗，結果就發現了我實驗失敗的原因在那????原來就在那顆pic的ic沒有燒資料，無怪乎，搞不出來，就像延長線插座開關沒開，還誤以為電腦主機故障一下，還好M區的好心邱先生，願意幫我燒資料，於是我就寄了信封回郵給他，當然都是掛號的，不到一個禮拜，就收到回郵了，經過我再回頭查字典，一番研究後，終於成功了，所以想在此發表文章，讓大家看看，也為後世留下個參考資料
首先，我們來看看國外文章怎寫，

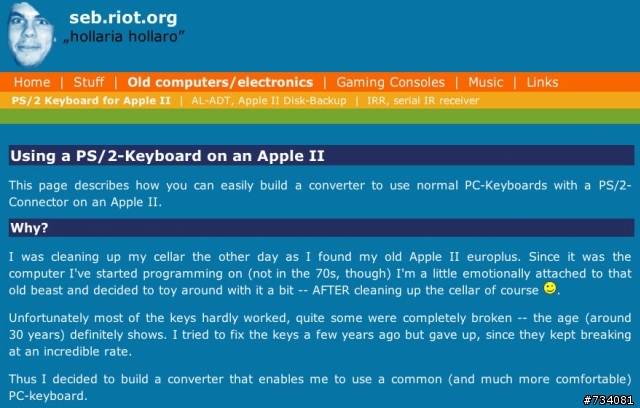

這半截先介紹，作者是說他從倉庫拿了一台老怪獸機，對它有感情，但它的鍵盤因為時間久遠，沾了很多灰塵，不好打了，有些還斷了，所以它決定要做一個轉接頭，這樣一來就方便多了
這邊介紹需要的工具，一個6pin的ps2母頭，一個pic16f676/pic16f630的ic，特別要注意的是，黑色標的兩行，ic要升級，等於要燒資料的意思，它使用jdm programmer的winpc來燒資料，就這行沒能了解涵意，所以就.....英文需要多加強

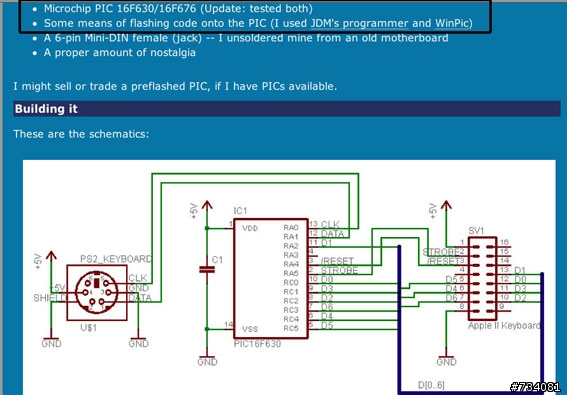

還有它的整個草圖，我簡單的說明一下，pic16f676/pic16f630主要為14pin的ic腳位，它的圖解主要說，pic的輸出位址、最右邊的是a2 keyboard socket，a2主要為16pin，需要用上腳座，再來連接接地點

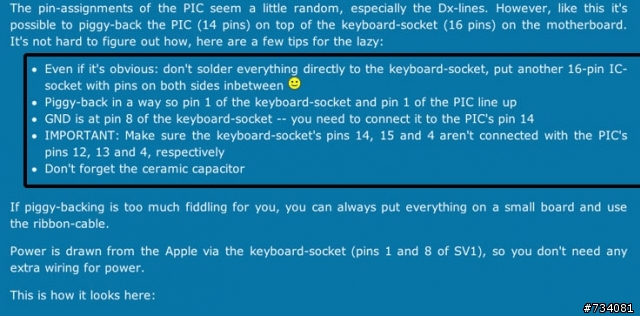

重點來了，這些談的就是本文的重點
第一行提示，不能用焊的，ic要接腳座固定在另一邊，也就是說，14pin對16pin腳座會多出兩個孔位，就單獨放ic pin腳1對準腳位上pin腳1就是了
第二行所說的，ic和socket都是對位腳座位址1對1並排
第三行所說的，接地點，ic是8個個孔位位址，需要接連線腳座的14的孔位
重點就是：鍵盤腳座上的14,15,4(ic位址為12,13,4)不要和ic連結，12,13,4(ic腳位是單獨輸出給ps2連接頭的)這部分我把ic腳座上的pin腳抽掉就行了
別忘記焊陶瓷電容
電源部分，主要是吃腳座上5v電壓，所以不用另外接5v電壓出來

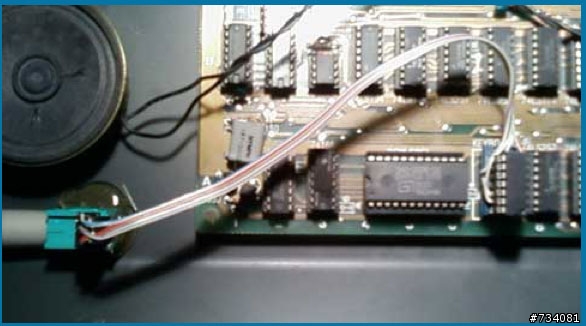

這是作者做好的實驗品，它的做法比較難，用排線壓下去，這有個壞處，就是容易翹高，接觸面不好，我的做法就比較簡單多了，再加上一個塑膠管來做裝飾
其實不用這麼麻煩

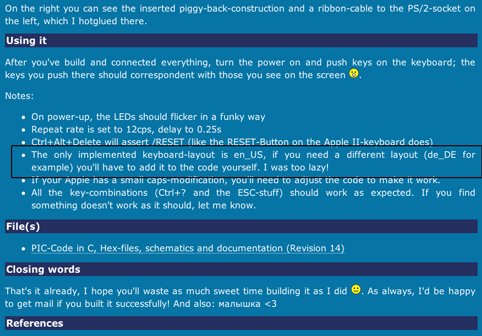

這部分說的，主要是用個管子連過去，等你弄好，機器開機時，會有閃爍燈約1-2秒，按下ctrl+alt+delete會有reset的動作，特別注意標示的，大小寫部分，還要另外燒資料，這方面就不加贅述
哈哈，各位可能看得懂，可能也看不懂，我個人第一次看這篇文章，說真的，重點的草圖，還真的看不懂，後來研究才知道，其實整個東西的架構很簡單
重點的草圖，與重點說明，就可以了解，我們把ic比擬成編譯器，keyboard腳座上的配置圖1對準ic的1腳位插上去，ic上的第一腳位是5v，所以腳座第1pin腳對ic第一pin腳是相容的，其它點一樣，唯一不同的是它的ground(接地點)是14，所以要自己牽線連到上腳座上8就能供ic電壓
文章中所說的ic 12 13是要單獨轉出作業，所以這部分就不要連接到腳座上，而是直接牽線到ps2接頭上
5v和接地點焊一顆陶瓷電容

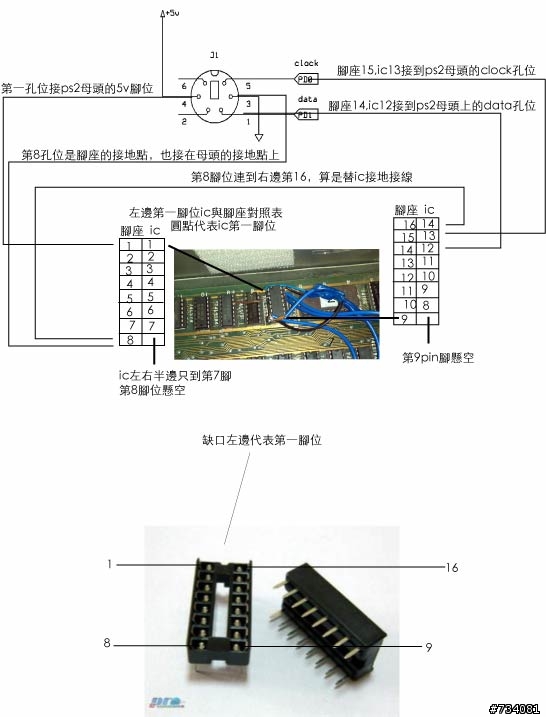

因為作者的草圖雜亂無章，我就自己畫一個比較清楚的草圖給各位看看：
第一部分，要注意ic腳位的第一腳位位置，ic和腳座都要對到第一腳位，就是並排
第二部分，由於ic只有14腳位，腳座有16腳位，所以會空一排兩個孔位，就把第8腳連到第ic14，腳座第16上面接地吧
第三部分，ic腳位12, 腳座14，對到ps2的data位置上
第四部分，ic腳位13，腳座15，對到ps2的clk位置上
ps2位置圖，請看它的樣子對位置圖輸出功能
重點就在這兩點，我們現在就看看我做的成品吧
首先，把它所說的ic上4,13,14孔不要接到腳座上，我們把鐵的固定座拔掉

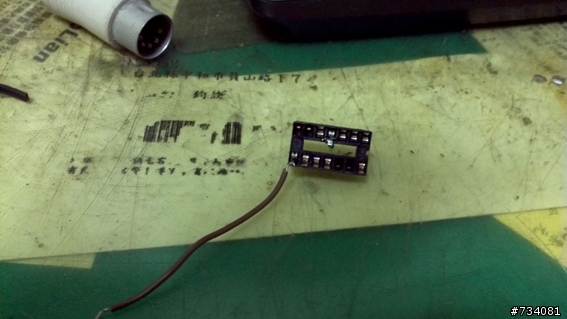

文章所說的5v要接到ps2接頭上，我用鐵座旁
腳座15，16也要牽線，用針把下面的洞戮大，以便我們把線放入孔內
ic上13,14(腳座15,16)要焊接線到ps2的接頭上，一邊從上面過穿進去，一邊從下邊
腳座的地線區8孔位，就用針腳來通電連接16做ic通電吧
成品完成，5v和接地點都焊一顆陶瓷電容0.1uf
連接分別為，腳座16 to 8 5v to ground(對角)
腳座1(5v)8(地線)焊到ps2接頭的5v和地線
腳座15連到ps2 data孔位
腳座16連到ps2 clock孔位
16 to 8之間焊一顆陶瓷電容

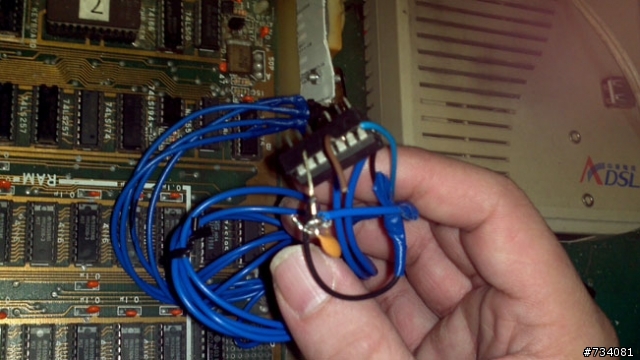

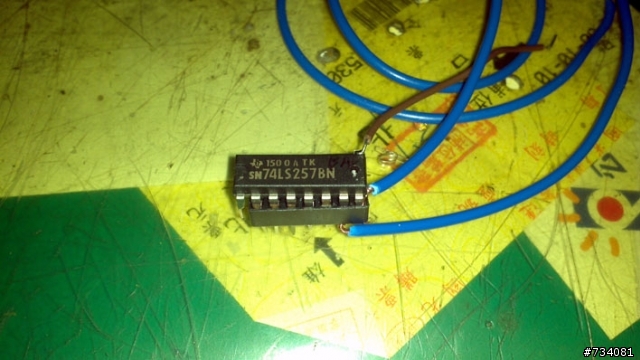

做好的完成作品，有點難看，大致看得出來，腳位的連接位置

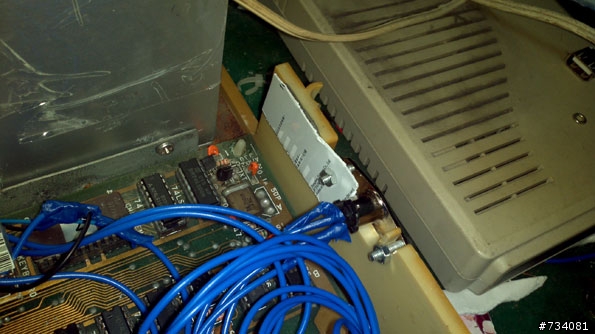

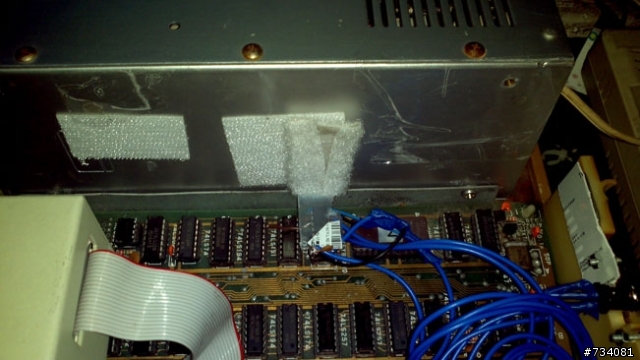

我的兩台磁碟機的a2主機，原本有個大轉接頭轉serial鍵盤，因為故障換掉，預留的孔位，正好派上用場，因為空間有點長，所以拿個電話卡黏雙面膠擋一下，為了拍pin腳會短路，所以用絕緣膠帶黏好

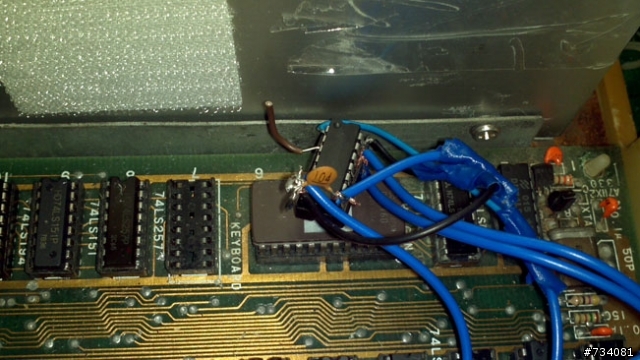

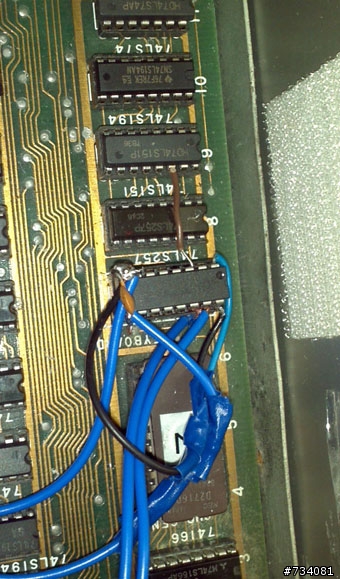

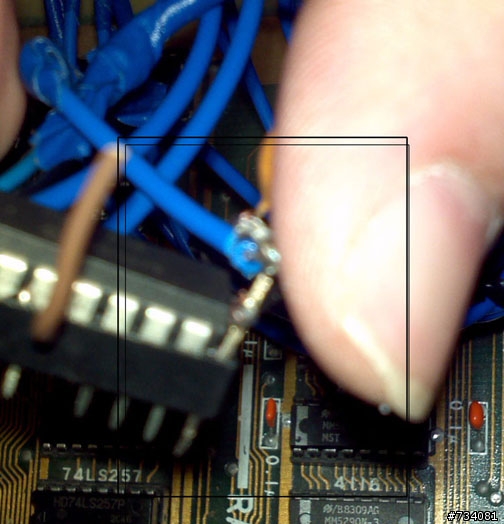

置入腳座的樣子，大也看得出來孔位怎麼配置吧
怕接觸不良，拿個魔鬼粘固定好

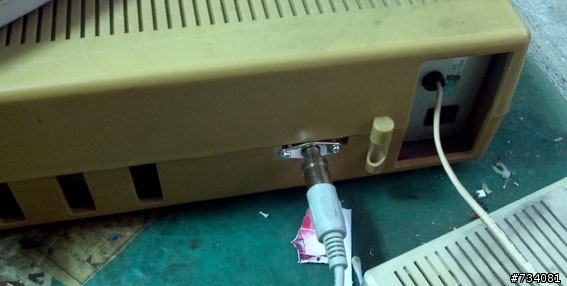

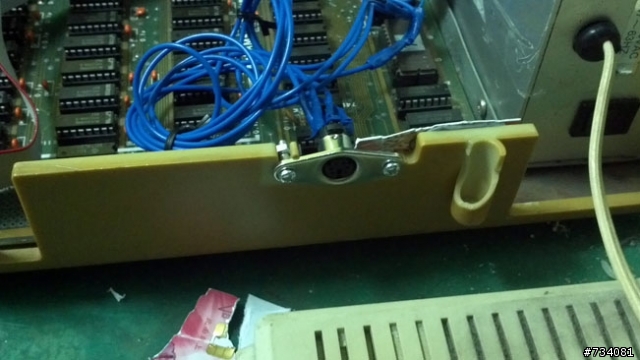

外部樣子

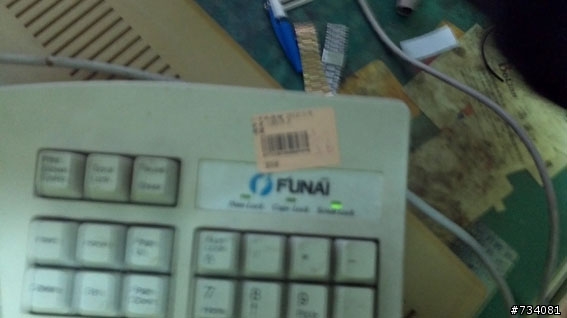

實驗ps2鍵盤成功開機閃爍
插at轉接頭
at鍵盤也成功開機閃爍

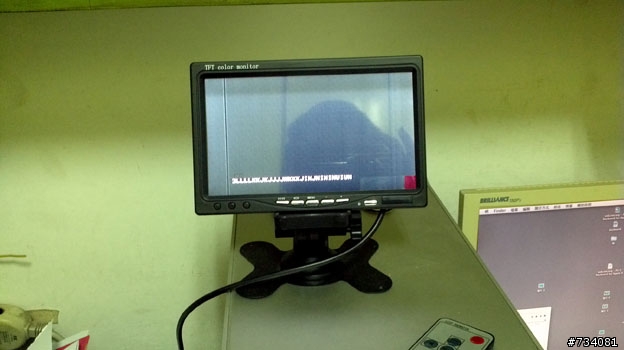

有打出字開，全大寫，正常成功
按reset有反應

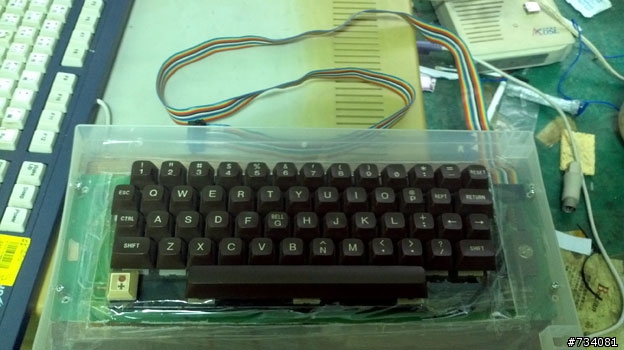

原配的大鍵盤走入歷史了，該機走入新的時代了
各位是否覺得該機很眼熟，對啦，去年從高雄運來的大怪物，3千元成交，最具特色是雙塔磁碟機，買來賣主說，原本搭配的大鍵盤不見了，所幸我有16pin的鍵盤，買來開機白白一片，後來換了一顆rom後，就正常了，原來一些games有時能進，有時不能進去，換ram也好了，電源故障也換好了，這台可說我換了很多的東西心血在上面看到這，終於大功告成了，非常不簡單，實驗成功當天，心裡非常開心，其實從9年前，常看些網站有談到，a2轉ps2的鍵盤部分，當時只覺得好像蠻困難自從看了這篇文章後，也覺得很難，尤其草圖畫的也不是很清楚，第一次實驗甚至當機，最後一次是有畫面，但打不出字，這幾天，經過反覆思考，才知箇中要訣，事實上，一般這類的電子小東西，還是用小電路板會比較可靠，畢竟這種算是傻瓜實驗，也由於英文的關係，所以很多東西還是看不是很懂個中意思，不過現在總算完成了
不過在實驗完後，又想到一個轉新的東西，轉接頭，不是有轉成usb的轉接頭，我也接在a2上試試，結果，沒有反應，可能是編譯器的關係吧
在實驗期間，很不幸的，發現一台a2仿機升天了，我為它舉行了簡單的告別式，非常不捨，有機會的話，還是問問各位大大，我很希望把它救活，希望維修費不要太貴就好，所以還是在此徵徵看囉在此特別感謝，還是M區的網友們的提醒，一句話打通我的任督六脈，今天以此文和大家分享，算當娛樂看看吧，我想現在大概也沒什麼人會玩a2了，不過我想老機器能夠這樣玩玩，也是不錯了，希望大家會喜歡我的文章，謝謝大家
