[拆機]小苦工與Samsung i9000的全裸演出(18禁)

上週,趁著Android扭蛋機回台灣的機會,約了他敘舊吃飯,一群老朋友吃吃喝喝,聊聊當年勇,感覺真的還不賴,但說實話,小苦工此行的真正的目標其實是扭蛋機手上的Samsung i9000!

機關算盡,總算來到小苦工手中的i9000

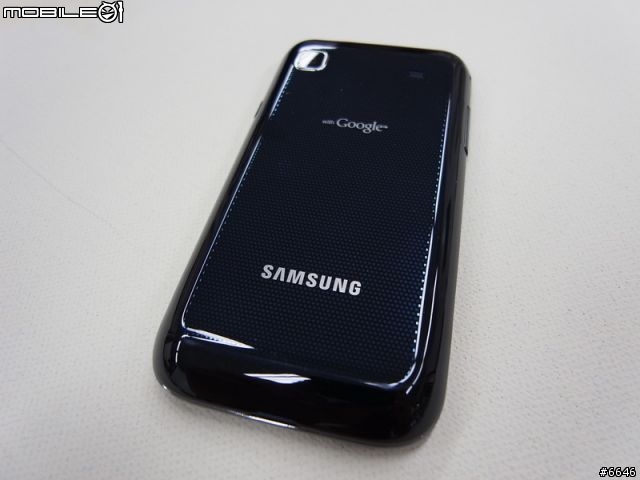

很美的背蓋!但也很容易留下指紋!with Google字樣最近還滿常看到的~


場面話就不說了,i9000其實Android扭蛋機已經介紹的很詳細了,所以小苦工當然要來點不一樣的~打算來個i9000全裸入境,帶大家探詢一下i9000的內在美。

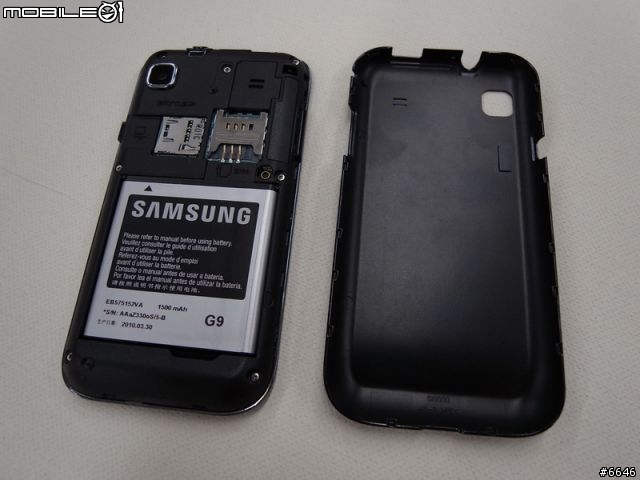

首先當然是打開背蓋,說實話小苦工不喜歡用這種撥開的方式設計的背蓋,不過好像從i8000就是這樣了~

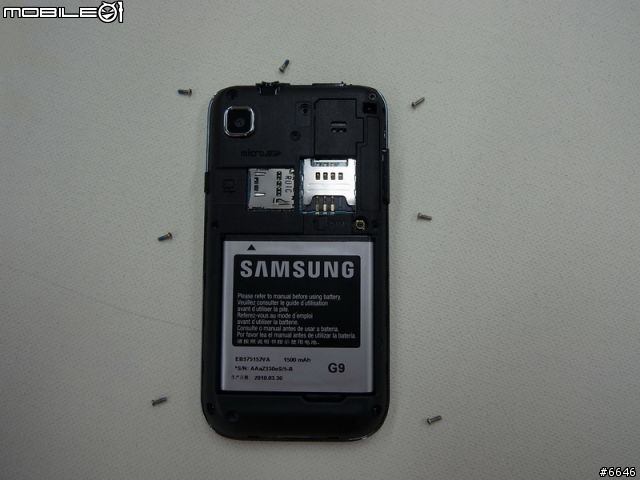

要拆開i9000似乎不難,背部一共有明顯的七顆小十字螺絲,依序鬆開。


接著小苦工是利用指甲把內部的背殼卡榫撥開後,就可以順利的分離前後殼了。(PS.小苦工的指甲特別的厚,而且叔叔是有練過的,小朋友不要學喔!)

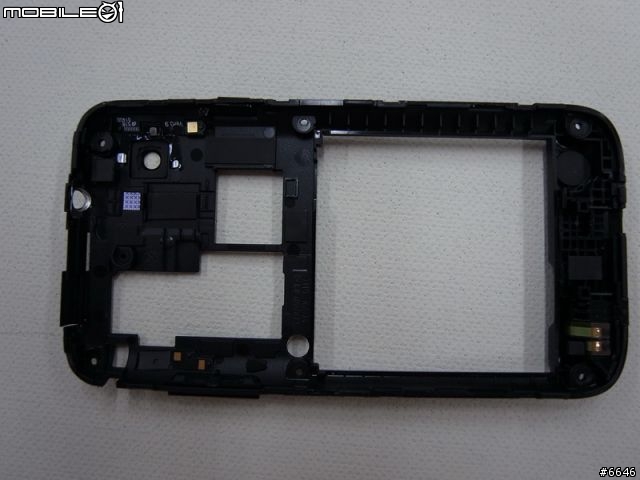

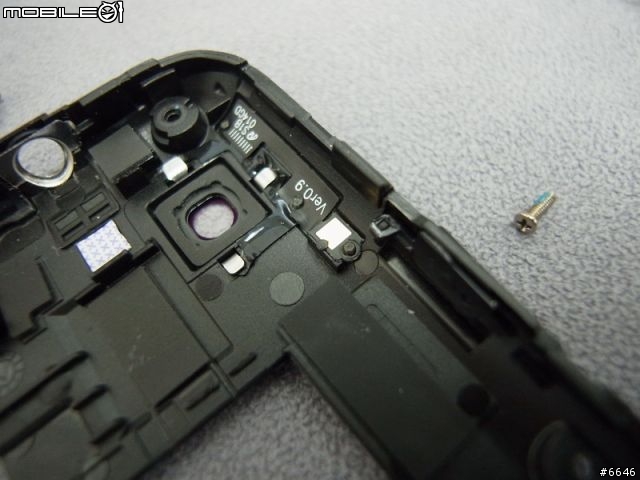

背殼上面沒有太多元件,主要是天線,看起來有三組。

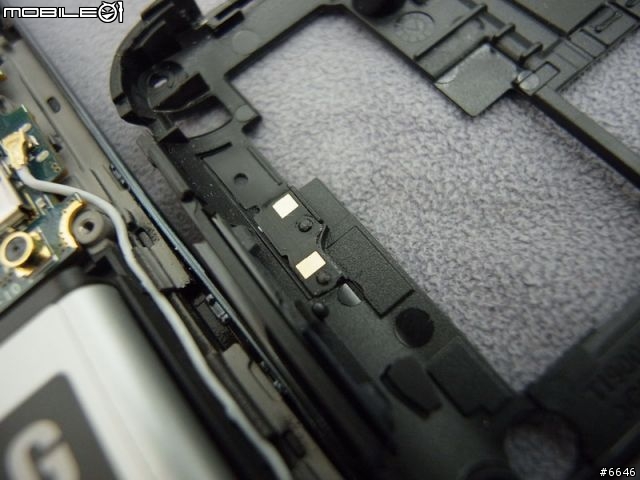

這個位置(機身右側)應該是BT及WiFi天線


位於機身左側的應該是GPS天線,由延伸到背殼後面。


而在機身底部,i9000背後凸起來的部分的應該就是行動通訊天線了。

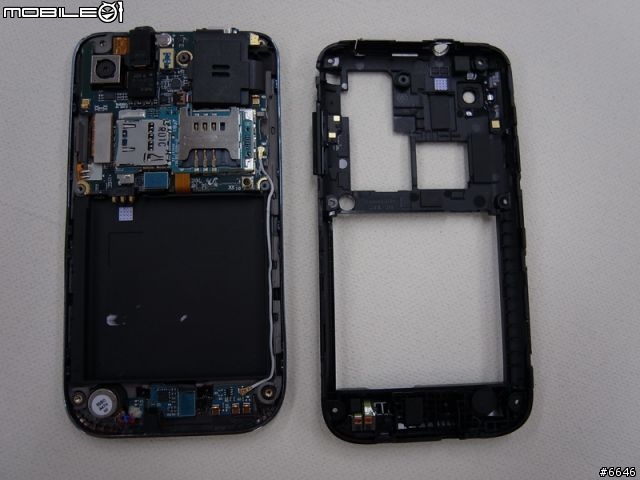

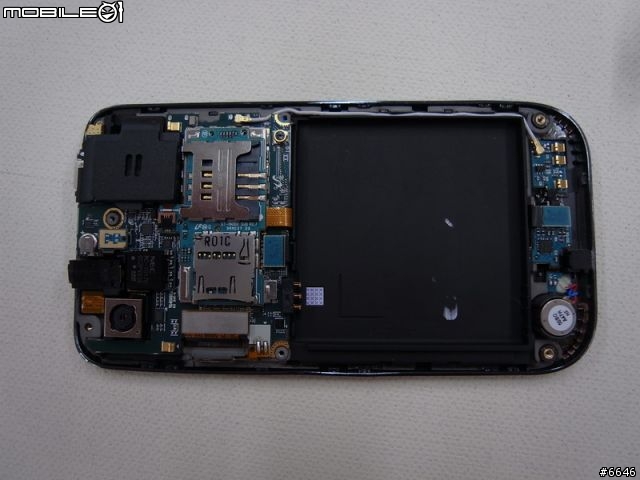

先來一張完整的內部照片,萬一待會組不回去時,才有東西可以參考!

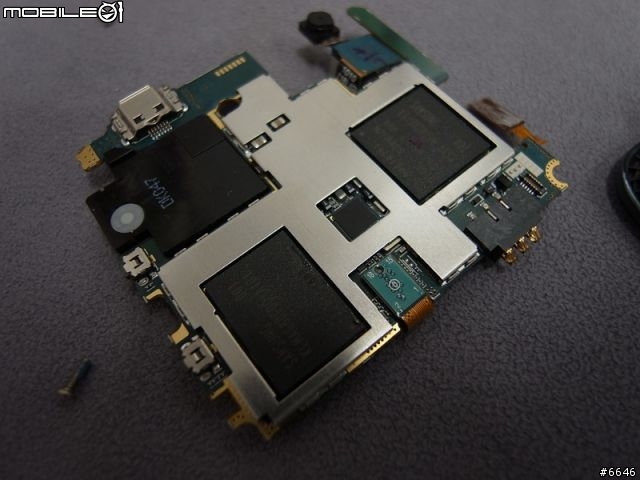

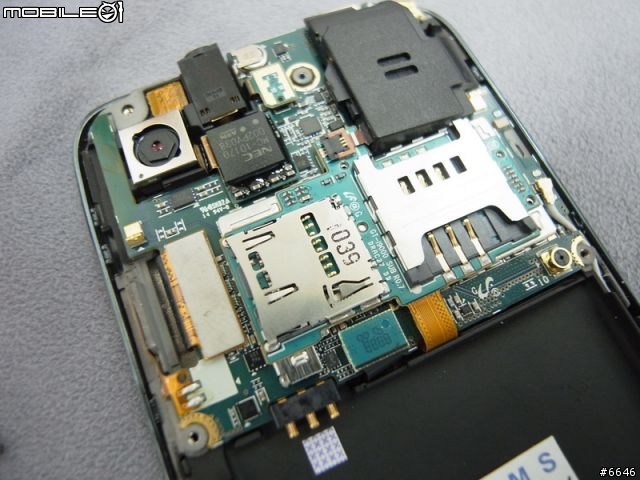

在i9000的上半部是主要元件部分,大概也可以說是i9000的主板吧


主板的背面,CPU跟Flash都在這一面

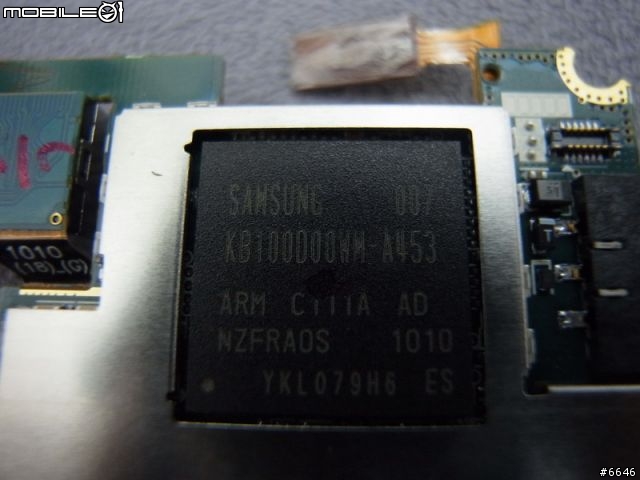

i9000的1GHz CPU,Samsung KB100000WM-A 453自家產品

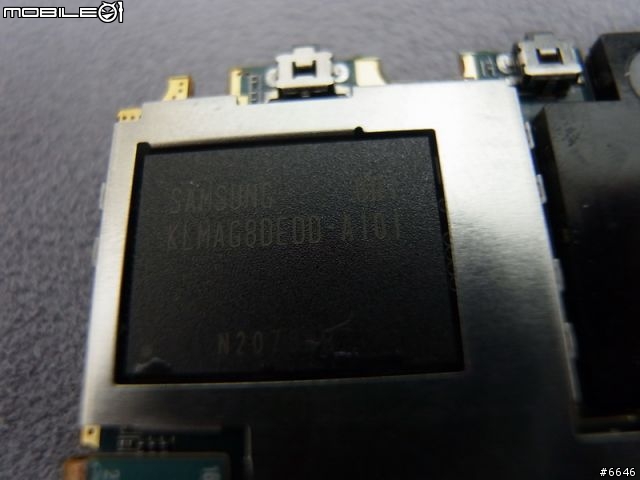

MoviNAND,也就是16GB的Flash,這部分的技術跟產品Samsung似乎一直還沒放給其他的廠商。

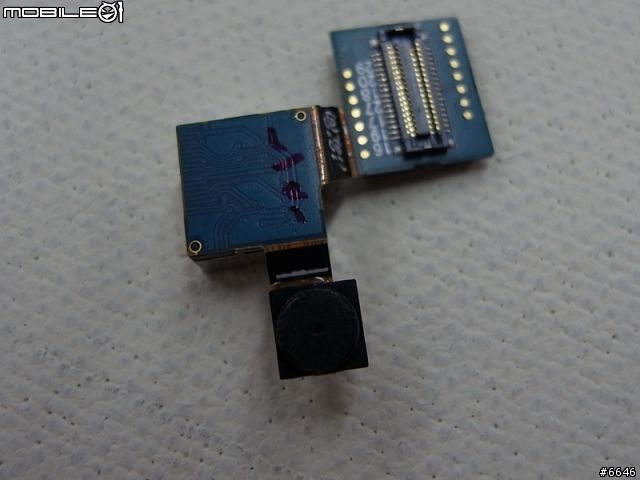

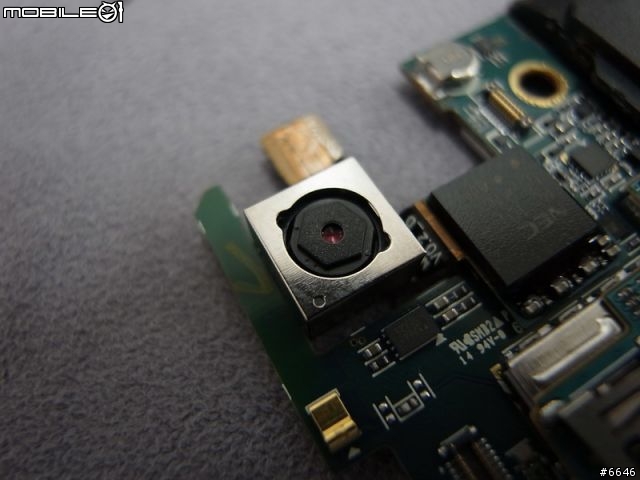

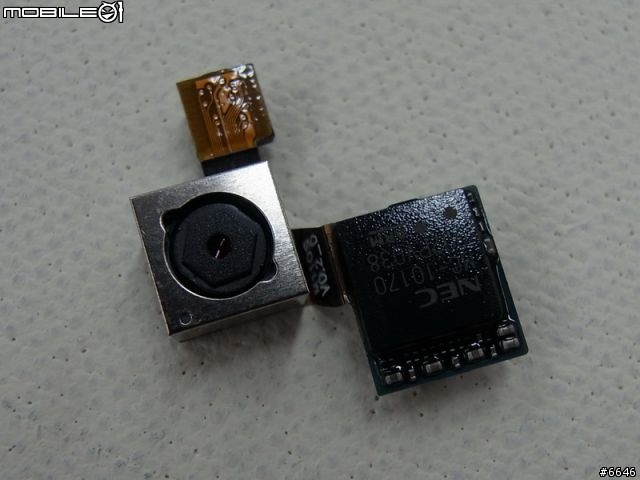

5M相機,比較特別的是旁邊的IC居然是NEC的


NEC MC-10170,看來這是一顆ARM架構的影像處理IC吧,i9000的相機鏡頭跟視訊鏡頭都是由它來處理。


正面的VGA視訊鏡頭

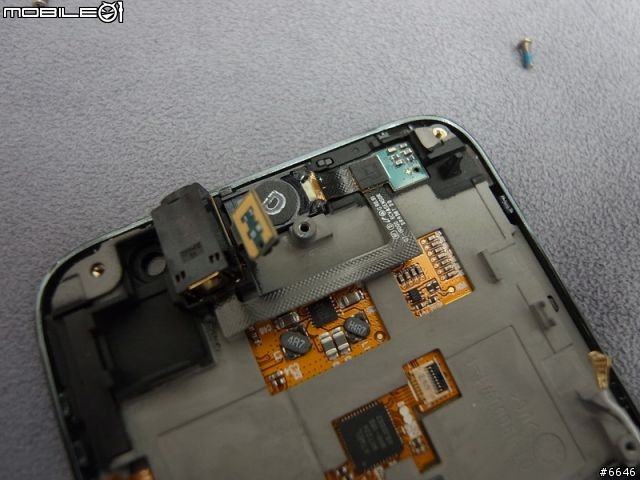

拆下主板後,前殼的上方還有幾個元件。

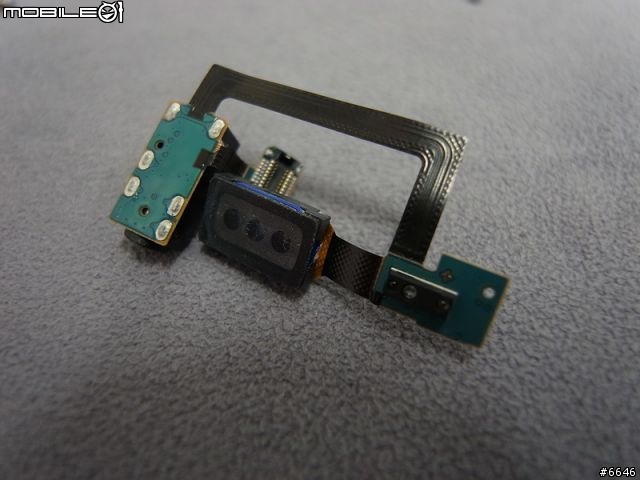

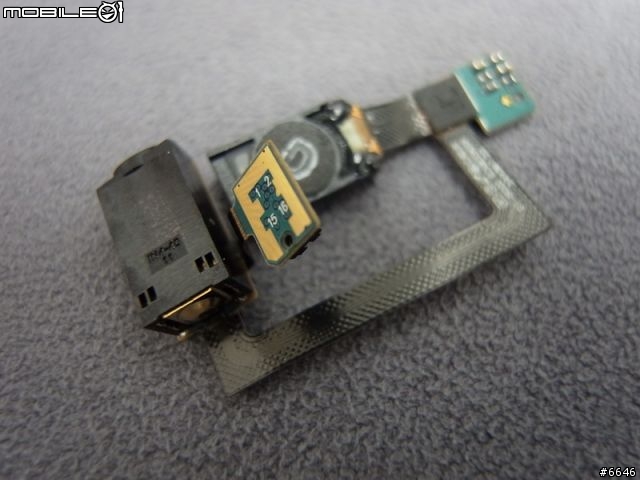

主要就是3.5的耳機插座以及話筒喇叭,還有感測器。


聽筒喇叭(下方中間)及光源及接近感測器(右下方)


主喇叭,i9000有力的聲音輸出就靠他了!


脫離母體的喇叭

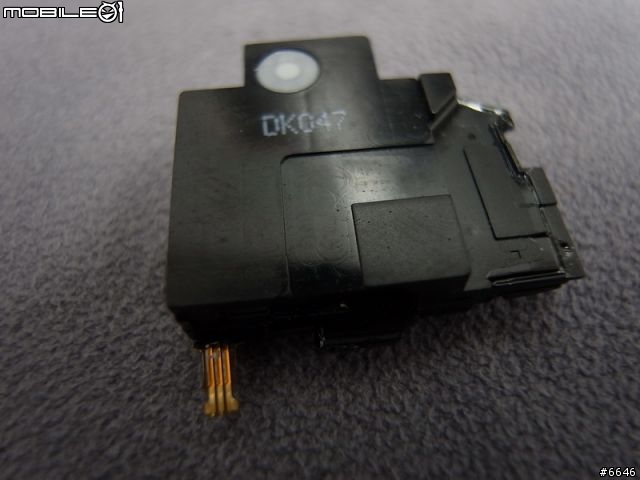

喇叭的背面,做成這樣的形狀,除了機構考量之外,我想應該還有其他用意,不過這方面小苦工就是門外漢了!

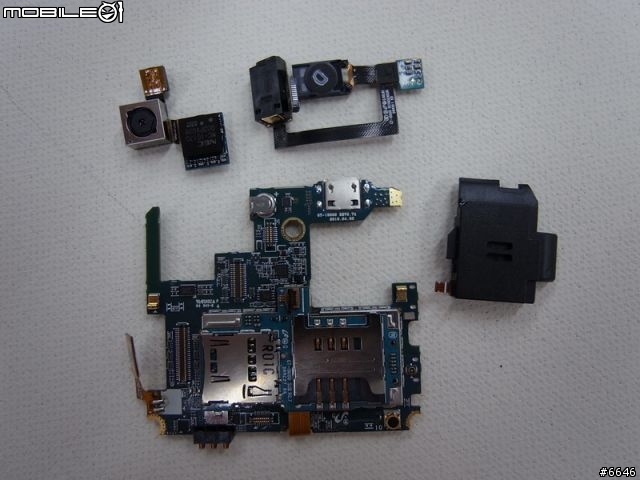

主板幾個元件拆解後~接著目標就是下方的SIM卡座跟MicroSD讀卡機了。

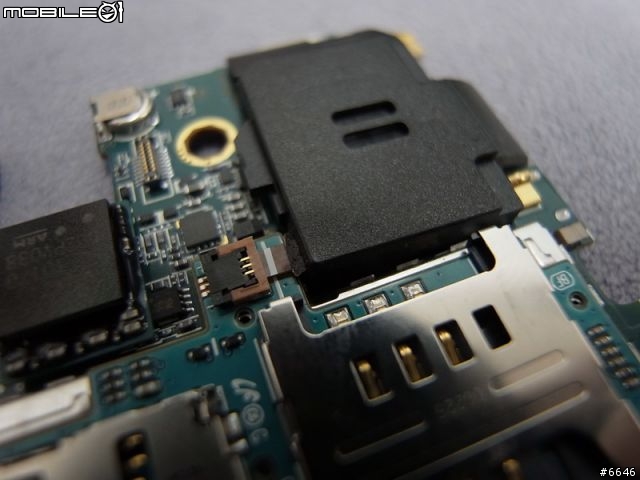

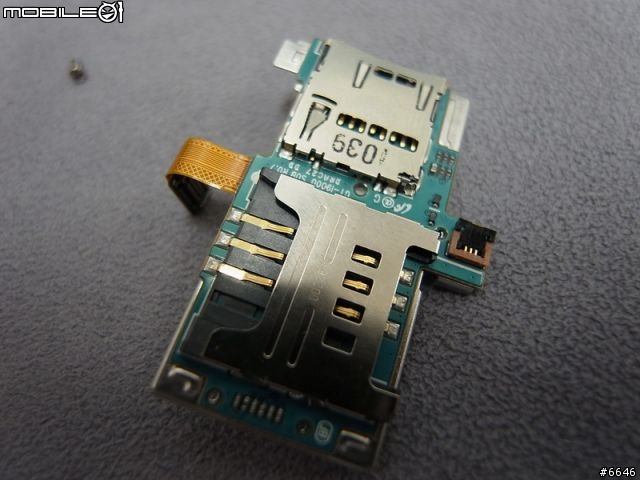

SIM卡座及MicroSD卡槽這算是一片子卡,透過金屬Shield的外殼卡上主板,再利用一條排線連接訊號,另外,畫面右方的是喇叭的連接器。

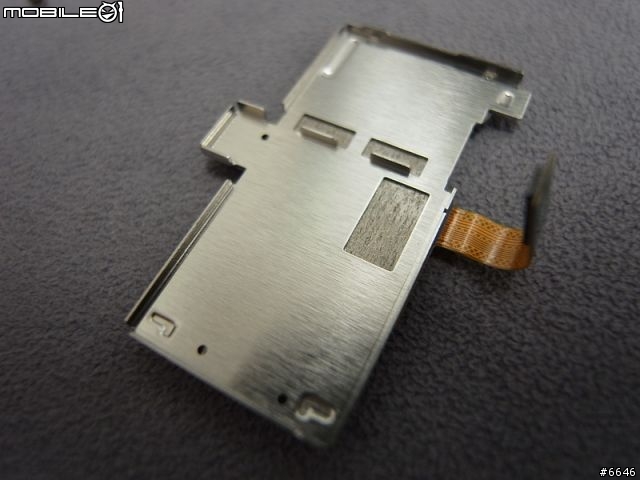

翻過來可以看到沒有任何的元件,主要的功能就是金屬屏蔽。

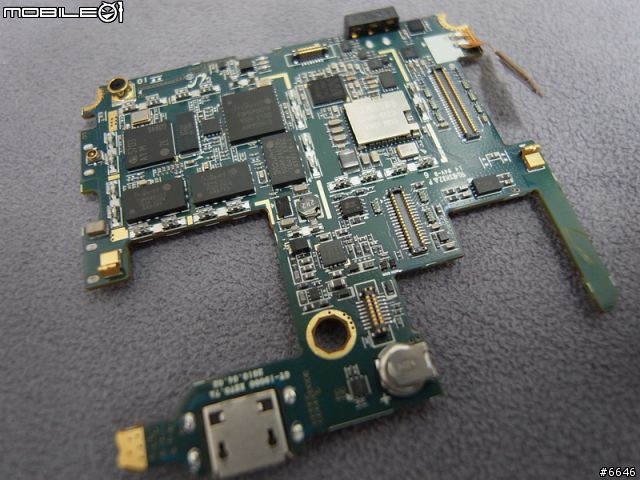

原來Shading下方的是一些RF 相關IC,難怪需要屏蔽!

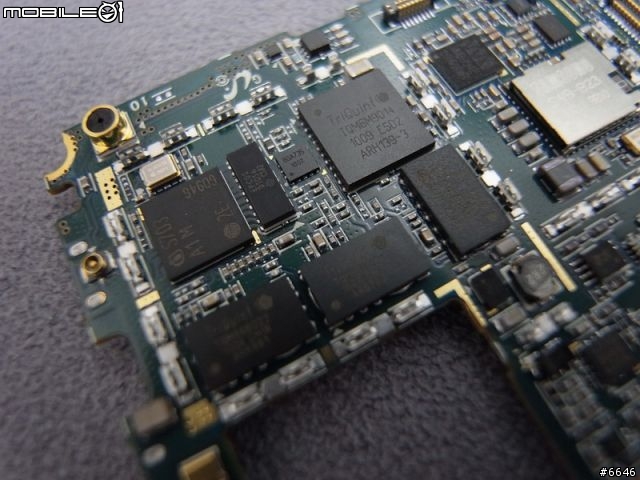

有好幾顆都是TriQuint的RF IC,好像是分別處理900 1800 2100等不同頻率的訊號的。

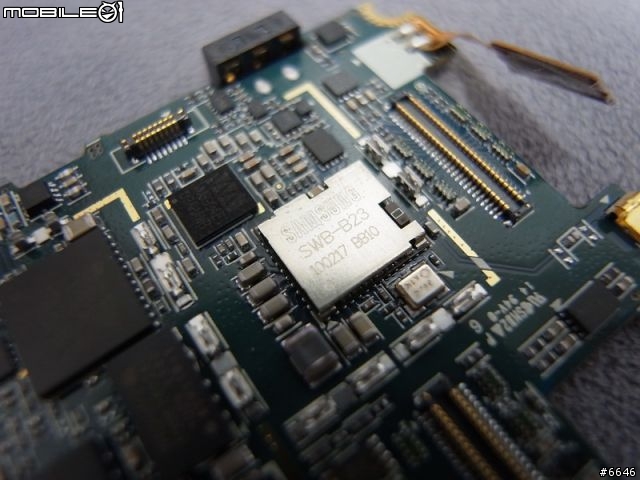

有一顆比較特別的IC是Samsung SWB-B23,SWB好像是Samsung WiFi Bluetooth的縮寫,應該是藍牙跟無線網路的IC。

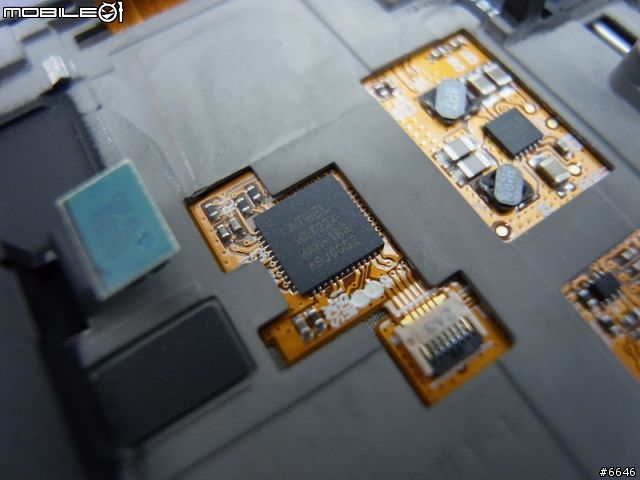

主板拿下後的下方出現一顆,ATMEL的TSP觸控IC,應該就是負責處理觸控訊號的。


機身前殼的下方的元件不多

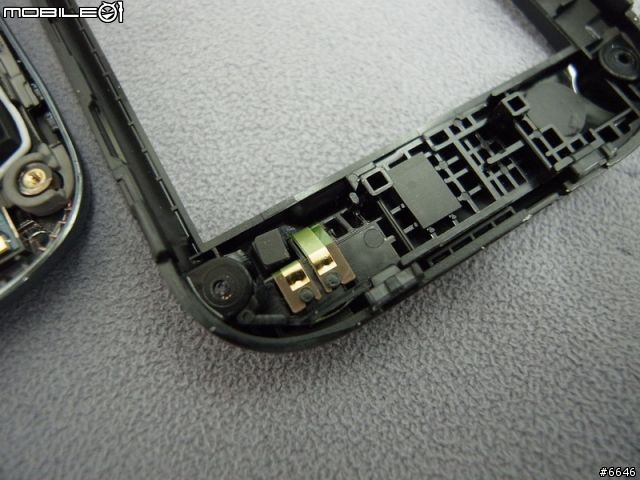

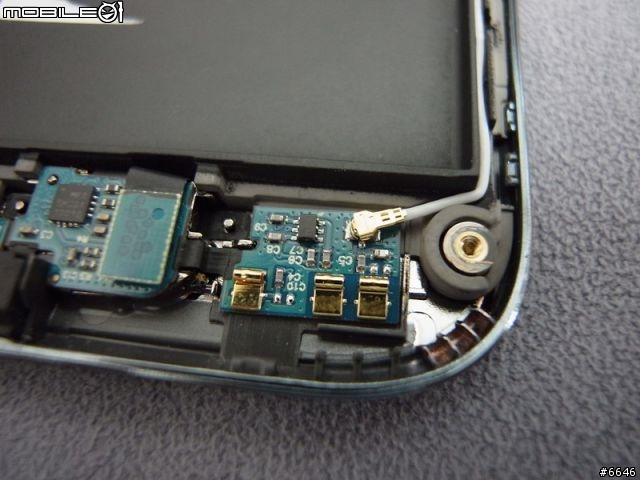

這部分應該是天線訊號的連接器,利用彈片連接後殼的天線,在利用高頻訊號線將訊號傳到上方的主板。

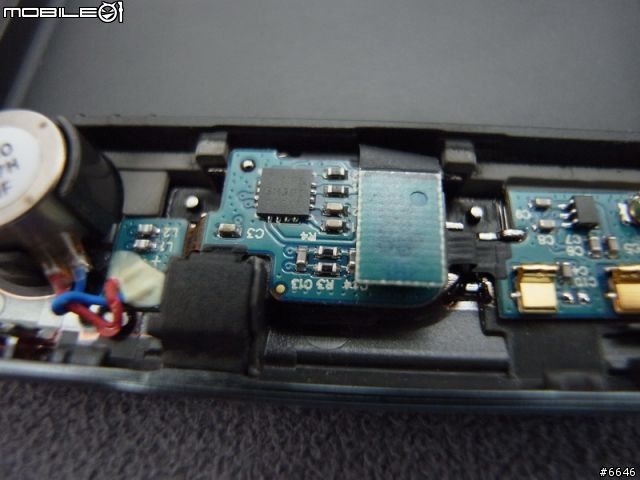

中間這邊應該是i9000的Home按鍵的元件。

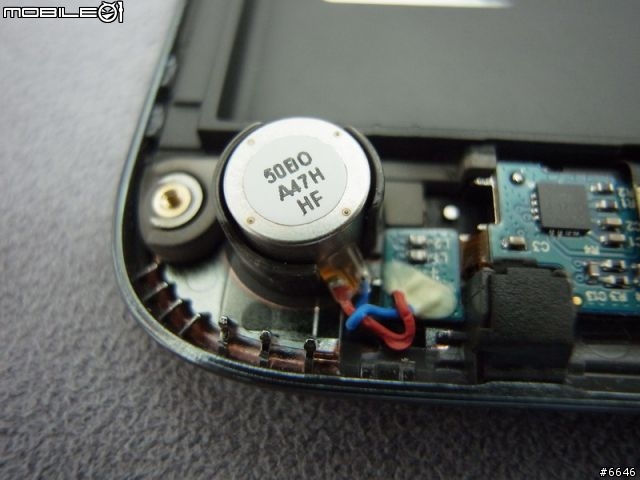

另一個角落則是震動馬達,跟HTC常用的馬達比起來,看起來大顆很多,不知會不會震的比較厲害,有空來比較測試一下。


原本其實小苦工是想拆到看到Super AMOLED的,然後用游標尺量一下到底有多薄的,但是,小苦工試著去分離前殼和螢幕時,發現有很多部分是用黏的,為了避免發生憾事,小苦工還是放棄了~

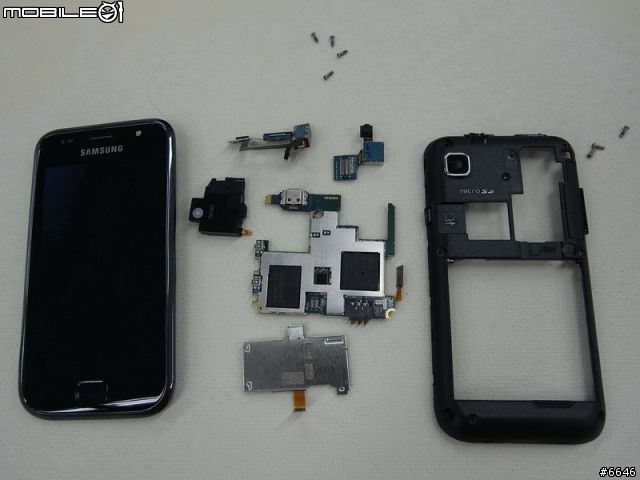

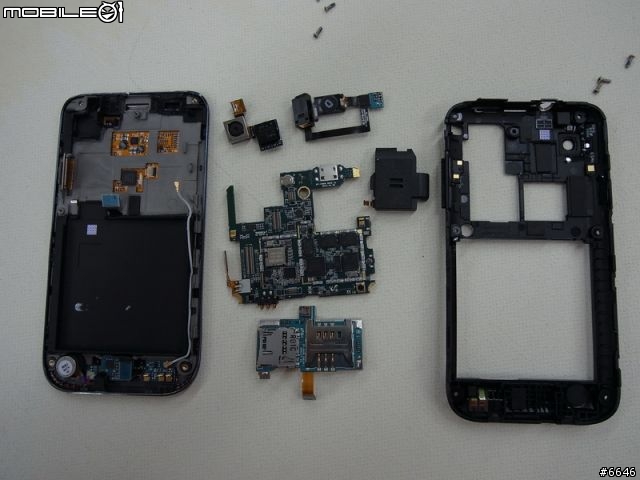

最後把所有拆開來的元件排排站,跟大家見個面。


翻過面來跟大家說掰掰囉,小苦工與i9000下台一鞠躬~



最後,小苦工怕大家光看拆機的照片不夠過癮,特別拍攝了兩段拆機以及組合回去的影片來跟大家分享~就用這兩段影片作為今日演出的安可曲~請大家享用~
PS.小苦工不太會處理影片,上傳Youtube後,影片都變成兩倍時間,重複播放兩次,所以大家看一半就好

Samsung i9000 Disassembly


Samsung i9000 Assembly

2010-06-04 11:56 #1
這麼快就拆掉了@@
到底要不要出了I8910貼$買這台...
好像也只有照相退回500萬而已
我想要Android...
cool喔!,可以這樣拆了它

可惜沒能看看SuperAMOLED到底多薄...

http://www.flickr.com/photos/cbgreenb/
沒看到 powervr 540.....

莫非和 nec 那顆 chip 有關~~
wasong.tv
realbout wrote:
沒看到 powerv...(恕刪)


我覺得是在CPU附近
但被Shield擋住了
這部分的Shield是焊死的
所以我就沒拆
另外也沒看到GPS晶片


大哥你真是我的偶像,太厲害了。

可以想辦法在鏡頭旁加一顆LED燈,那就太厲害、太完美了。

史上第一的 i9000+LED 。
yuyu
那可以順手加個鍵盤嗎???

模擬器就完善了.....哈~~

yuyulin wrote:
大哥你真是我的偶像,...(恕刪)
wasong.tv
realbout wrote:
那可以順手加個鍵盤嗎...(恕刪)


那倒是有需要,可以的話....加進去。

我也有需要實體鍵盤。

感謝提醒!!
yuyu
改裝好了~
五列QWERTY鍵盤來了

Alias wrote:
五列QWERTY鍵盤來了

別人可能只是說說要"實體鍵盤"
想不到樓主手腳俐落,不需一小時
還真的生出"實體鍵盤", Wow!佩服地
