[DIY]Note3專用之無線充電+NFC+S View三合一貼片

PO這篇出來的用意是跟這些廠商說:這是真的有市場的!
希望過沒多久,在對岸或是台灣就可以看到成品。
成本計算:

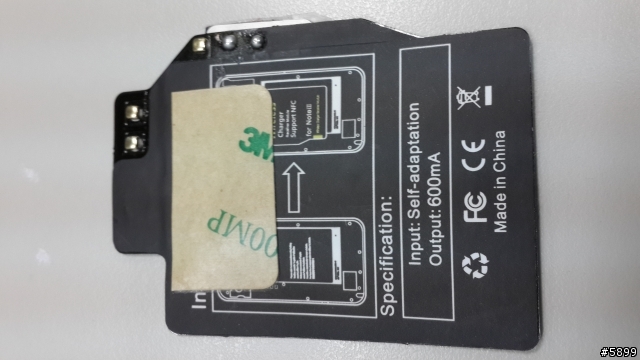

a.無線充電+NFC貼片:RMB$65
b.S View殼RMB$13(其實我買很多個,最便宜的只要8元)
c.淘寶運費:RMB$20
d.操作失敗晶片:RMB$8(預估價格,淘寶有賣,但是我是拆其他殼上的晶片來用)
e.防磁貼片:NTD$45(有的晶片在皮蓋反折的時候會感應到,貼了就沒事)
施工說明:
1.在a上解焊最下方的接點,用比接點小的電鑽在接點上鑽1個孔。
2.在a上量好距離在最下方開一個孔,不過這邊只是膠布,底下沒有線路,所以重點在於距離要跟b的晶片接點間隔距離相符。
3.a跟b結合,重點在於a跟b共用的接點跟貼片焊好後,確定電路是相通,再者是三個接點的高度要相同。
4.貼上Note3背面。
以上過程因為本人手拙無法拍照,只能事後描述。
反正就是a跟b各有2個接點,要組合成3個接點,其中一個接點共用就對了!




2014-01-21 9:23 #1

Leonnel wrote:
c.淘寶運費:RMB$20
d.操作失敗晶片:RMB$8(預估價格,淘寶有賣,但是我是拆其他殼上的晶片來用)
e.防磁貼片:NTD$45(有的晶片在皮蓋反折的時候會感應到,貼了就沒事)
施工說明:
1.在a上解焊最下方的接點,用比接點小的電鑽在接點上鑽1個孔。
2.在a上量好距離在最下方開一個孔,不過這邊只是膠布,底下沒有線路,所以重點在於距離要跟b的晶片接點間隔距離相符。
3.a跟b結合,重點在於a跟b共用的接點跟貼片焊好後,確定電路是相通,再者是三個接點的高度要相同。
4.貼上Note3背面。
以上過程因為本人手拙無法拍照,只能事後描述。
反正就是a跟b各有2個接點,要組合成3個接點,其中一個接點共用就對了!



正點
您好
請問一下喔!防磁貼片有達到效果嗎??
可以私訊告訴我網址嗎
感恩~

阿志號 wrote:
您好
請問一下喔!防磁貼片有達到效果嗎??
可以私訊告訴我網址嗎
感恩~...(恕刪)

我用的話有效!不過可能要看你的皮套的磁力而定!
但是大陸那邊破解的晶片也有版本之分,可能也有差異!
因為很薄所以貼兩層,目前手上這幾個都番蓋到後面都不會有異常感應到的狀況。
但是用磁鐵就會,所以多貼個兩層應該可以杜絕!
沒有屋頂的搜尋"防磁抗金屬"就有了!
嗯嗯!DIY精神無價!
剛剛在沒屋頂搜尋,貌似已經有類似的產品出現摟!
只是他好像是把皮套和背蓋分開,在皮套上一樣有磁鐵..
不知道效果如何?
正在猶豫要不要買一個來當勇者開箱XDD
Sony Erission.... 敗家的極致... 看到綠色的小Logo就忍不住敗下去了...
版主,你真是厲害,給你100個讚
Leonnel wrote:
PO這篇出來的用意是...(恕刪)

Leonnel wrote:
PO這篇出來的用意是...(恕刪)


感謝樓主提供的方式
女王的S5每次充電都要拆蓋.太麻煩
原廠無線充電也只有黑白兩色
只好用原廠粉紅色皮套下去改了




HI
tien5210
你用那個貼片改S5之後
NFC功能還能運作嗎?
我先前也是因為開蓋充電麻煩的理由買了一個無線充電貼片使用
但是馬上就發現這樣子會擋住NFC功能讓NFC失效
只好乖乖繼續恢復開蓋

acbxzy12 wrote:
你用那個貼片改S5之後
NFC功能還能運作嗎?
我先前也是因為開蓋充電麻煩的理由買了一個無線充電貼片使用
但是馬上就發現這樣子會擋住NFC功能讓NFC失效
只好乖乖繼續恢復開蓋...(恕刪)


原廠NFC都做在電池上面,無線充電片蓋上去肯定失效的!
所以用在Note3上面的是含NFC的無線充電片來改,S5不知道是否有廠商做出來這樣的東西!
acbxzy12 wrote:
HItien5210...(恕刪)


剛剛測試了一下.確定NFC無法感應.所以要改裝的必須取捨
