Samsung Level U 藍芽耳機買來也有2年了, 最近不斷發生藍芽突然斷線再自動連線, 起初以為是手機的問題, 拿了其它的手機來測試發現問題依然存在, 故判定是耳機問題了, 因為這副耳機也過了保固期了, 所以也就不送修了. 既然決定不送修就想動手拆開來看看是甚麼問題, 以下是我將 level U 拆開的照片, 給有興趣的網友參考看看
步驟零(全貌照, 取自三星官方照, 因為耳機已經被小弟我拆開了
)
步驟一, 拆開外殼
如下圖, 該耳機其實應該是無法維修或換電池的, 因為機殼是膠黏(或超音波熔接), 需用刀片慢慢沿著接縫割開
下圖是拆開外殼後的全貌
這邊施工時要小心, 因為電池就在接縫處, 不小心就會割破電池,導致危險, 如圖, 彎彎的電池側邊被我不小心割到了, 還好沒割破鋁箔保護外層 ^^||
藍芽晶片上貼著貼紙, 貼紙是我貼回去時, 隨手貼的, 所以歪歪的
移除貼紙後的模樣, 是採用 CSR8645晶片

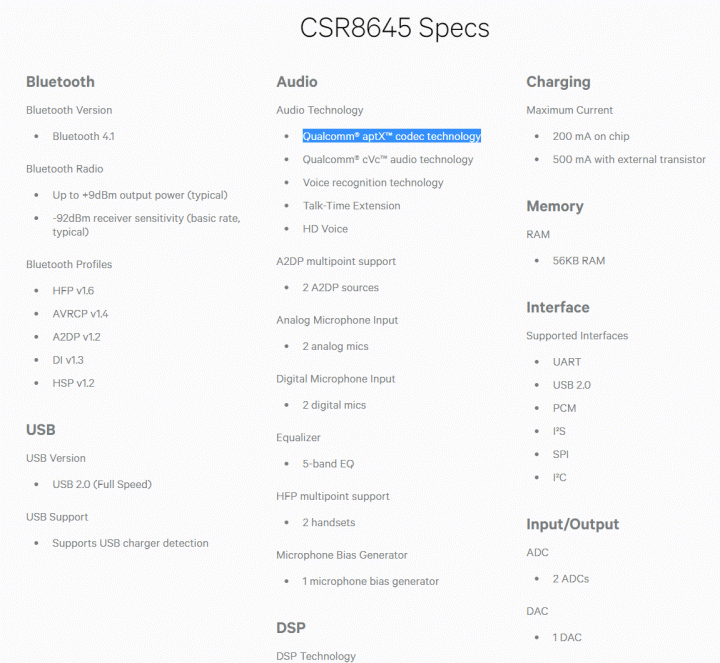

從Qualcomm 網站看來, 此晶片是支援 aptX Codec 的, 但耳機外盒沒註明有此功能(也有可能耳機韌體沒開啟此功能)
主機板背面是一顆旺宏的 MX25U4033EZNI 4Mb SPI NOR Flash 可能是用來儲存CSR8645的一些設定參數及Samsung附加的一些功能
軟板PCB連接線的另一端是震動馬達,功能按鈕及環境收音麥克風(消除環境噪音使用)
背面可以看到環境收音麥克風
這裡有一件事要注意, 就是拆機殼時, 可能也會把天線一併拆下來, 小弟我拆開機殼時, 就發現天線已脫落, 下圖是藍芽天線
以及猜測可能擺放的位置, 有試著安裝機殼看看, 可以安裝上去, 訊號測試結果也正常, 沒裝上天線時, 連線距離只有約1公尺, 安裝上後, 應該有8~9公尺吧(小弟家客廳沒那麼大的直線距離)

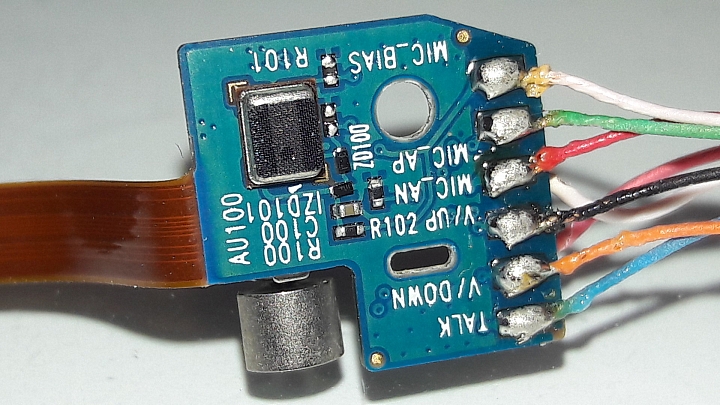

最後就是尾端的音量/talk 等的按鈕開關及收音麥克風位置
至於最後這耳機斷訊的問題到底是找到了沒? 應該是找到了, 問題可能是出在電池接頭(不是焊在主機板上的接頭),
在我開機連線測試中, 不斷的故意拉扯每一條連接線, 都不會導致斷訊, 只有去按壓連接至鋰壓電池內的接線時, 會導致耳機立即與手機離線(斷線)然後再自動連線, 但是如小弟我前文說的, 此耳機外殼是膠黏(或超音波熔接)的, 拆開後就已經破壞了此耳機的結構及外觀了, 所以小弟打算直接把它改裝成藍芽音訊接收器, 安裝在客廳音響上, 讓客廳的音響也能有藍芽接收的功能
